Схема электрооборудования ВАЗ-2101.

Схема электрооборудования ВАЗ-2101.

Смотрите также:

• Схема электрооборудования ВАЗ-2102.

Схема электрооборудования автомобиля ВАЗ-2101.

1 – боковой указатель поворота с трубчатой лампой (4 Вт) и рассеивателем оранжевого цвета; 2 – передний габаритный фонарь (подфарник) со сферической двухнитевой лампой (5 и 21 Вт) обозначения габарита и указателя поворота; 3 – штепсельный разъем; 4 – фара типа «Европейский асимметричный свет» с оптически м элементом несимметричного светораспределения, со сферической двухнитевой лампой (45 и 40 Вт) дальнего и ближнего света; 5 – датчик контрольной лампы падения давления масла в двигателе; 6 – датчик электрического указателя температуры охлаждающей жидкости в двигателе; 7 – катушка зажигания; 8 – прерыватель цепи низкого напряжения; 9 – распределитель тока высокого напряжения; 10 – электрические звуковые сигналы; 11 – свеча зажигания; 12 – подкапотная лампа (5 Вт) с кнопочным включением; 13 – стартер (1,3 кВт) со смешанным возбуждением; 14 – электромагнитное тяговое реле включения стартера; 15 – генератор переменного тока со встроенным выпрямителем; 16 – аккумуляторная батарея; 17 – автоматический вибрационный, одноэлементный, двухступенчатый, электромагнитный регулятор напряжения; 18 – реле контрольной лампы заряда аккумуляторной батареи (лампа должна выключаться после пуска двигателя, свет лампы сигнализирует о нарушении заряда); 19 – электродвигатель вентилятора отопителя (20 Вт); 20 – резистор (1 Ом) электродвигателя вентилятора отопителя; 21 – реле-прерыватель контрольной лампы включения ручного тормоза; 22 – электродвигатель стеклоочистителя (20 Вт); 23 – электромагнитное реле стеклоочистителя; 24 – реле-прерыватель указателей поворотов; 25 – включатель стоп-сигнала; 26 – блок плавких предохранителей (девять вставок по 8 А и одна 16 А); 27 – патрон переносной лампы; 28 – включатель контрольной лампы ручного тормоза; 29 – контрольная лампа (3 Вт) с красным светофильтром наличия в баке резервного топлива (4.0-6.5 л); 30 – электрический указатель уровня топлива в баке; 31 – щиток (комбинация) контрольных приборов; 32 – контрольная лампа (3 Вт) с желтым светофильтром включения ручного тормоза; 33 – контрольная лампа (3 Вт) с красным светофильтром падения давления масла в двигателе (до 0.4-0,8 кгс/см²); 34 – контрольная лампа (3 Вт) заряда аккумуляторной батареи с красным светофильтром; 35 – спидометр с суммирующим счетчиком километров пройденного пути; 36 – лампа (3 Вт) освещения щитка приборов; 37 – контрольная лампа (3 Вт) с зеленым светофильтром включения указателей поворота; 38 – контрольная лампа (3 Вт) с зеленым светофильтром включения габаритных огней (подфарники и задние фонари); 39 – контрольная лампа (3 Вт) с синим светофильтром включения дальнего света фар; 40 – электрический указатель температуры охлаждающей жидкости в двигателе (стрелка перемещается в красную зону при нагреве до 108° С); 41 – рычаг переключения указателей поворота (в исходное положение рычаг возвращается автоматически после выполнения поворота); 42 – рычаг переключения света фар и световой сигнализации ф арами; 43 – включатель звукового сигнала; 44 – включатель наружного освещения; 45 – включатель освещения щитка приборов; 46 – трехпозиционный переключатель электродвигателя стекло очистителя; 47 – включатель (замок) зажигания (с противоугонным устройством на части выпускаемых автомобилей); 48 – трехпозиционный переключатель электродвигателя отопителя; 49 – лампа (4 Вт) освещения вещевого ящика; 50 – электроприкуриватель; 51 – лампа (4 Вт) освещения гнезда электроприкуривателя; 52 – включатель плафона передней двери; 53 – включатель плафона задней двери; 54 – плафон внутреннего освещения кузова (лампа 5 Вт); 55 – задний указатель поворота с лампой (21 Вт) и рассеивателем оранжевого цвета; 56 – двухнитевая лампа стоп-сигнала (21 Вт) и обозначения габарита (5 Вт) с рассеивателем красного цвета; 57 – задний фонарь; 58 – фонарь освещения номерного знака (две лампы по 5 Вт); 59 – пампа (4 Вт) освещения багажника; 60 – датчик указателя уровня топлива в баке.

Система электрооборудования однопроводная.

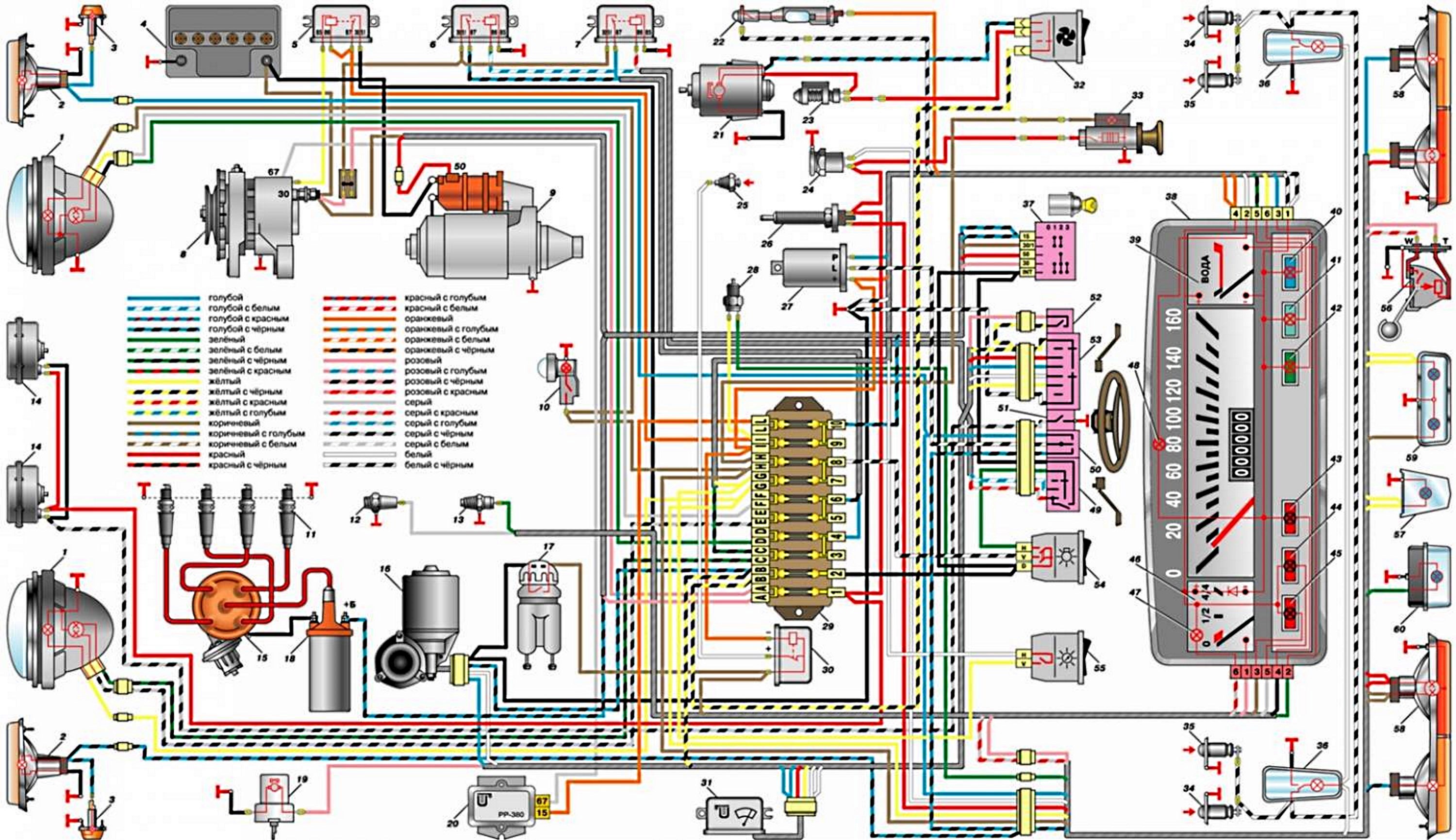

Схема электрооборудования автомобиля ВАЗ-2101 (другой вариант).

1 – фары; 2 – передние указатели поворота; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – реле включения ближнего света фар; 7 – реле включения дальнего света фар; 8 – генератор; 9 – стартер; 10 – подкапотная лампа; 11 – свечи зажигания; 12 – датчик контрольной лампы давления масла; 13 – датчик указателя температуры охлаждающей жидкости; 14 – звуковые сигналы; 15 – распределитель зажигания; 16 – моторедуктор стеклоочистителя; 17 – датчик контрольной лампы уровня тормозной жидкости; 18 – катушка зажигания; 19 – электродвигатель омывателя ветрового стекла; 20 – регулятор напряжения; 21 – электродвигатель отопителя; 22 – лампа освещения вещевого ящика; 23 – добавочный резистор электродвигателя отопителя; 24 – штепсельная розетка для переносной лампы; 25 – выключатель контрольной лампы стояночного тормоза; 26 – выключатель сигнала торможения; 27 – реле-прерыватель указателей поворота; 28 – выключатель света заднего хода; 29 – блок предохранителей; 30 – реле-прерыватель контрольной лампы стояночного тормоза; 31 – реле стеклоочистителя; 32 – переключатель электродвигателя отопителя; 33 – прикуриватель; 34 – выключатели плафонов, расположенные в стойках задних дверей; 35 – выключатели плафонов, расположенные в стойках передних дверей; 36 – плафоны; 37 – выключатель зажигания; 38 – комбинация приборов; 39 – указатель температуры охлаждающей жидкости; 40 – контрольная лампа дальнего света фар; 41 – контрольная лампа наружного освещения; 42 – контрольная лампа указателей поворота; 43 – контрольная лампа заряда аккумуляторной батареи; 44 – контрольная лампа давления масла; 45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 46 – указатель уровня топлива; 47 – контрольная лампа резерва топлива; 48 – лампа освещения комбинации приборов; 49 – переключатель света фар; 50 – переключатель указателей поворота; 51 – выключатель звукового сигнала; 52 – выключатель омывателя ветрового стекла; 53 – переключатель стеклоочистителя; 54 – выключатель наружного освещения; 55 – выключатель освещения приборов; 56 – датчик указателя уровня и резерва топлива; 57 – лампа освещения багажника; 58 – задние фонари; 59 – фонарь освещения номерного знака; 60 – фонарь света заднего хода.

Схема ВАЗ-21011; ВАЗ-21013.

1 – фары; 2 – передние указатели поворота; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – реле включения ближнего света фар; 7 – реле включения дальнего света фар; 8 – генератор; 9 – стартер; 10 – подкапотная лампа; 11 – свечи зажигания; 12 – датчик контрольной лампы давления масла; 13 – датчик указателя температуры охлаждающей жидкости; 14 – звуковые сигналы; 15 – распределитель зажигания; 16 – моторедуктор стеклоочистителя; 17 – датчик контрольной лампы уровня тормозной жидкости; 18 – катушка зажигания; 19 – электродвигатель омывателя ветрового стекла; 20 – регулятор напряжения; 21 – электродвигатель отопителя; 22 – лампа освещения вещевого ящика; 23 – добавочный резистор электродвигателя отопителя; 24 – штепсельная розетка для переносной лампы; 25 – выключатель контрольной лампы стояночного тормоза; 26 – выключатель сигнала торможения; 27 – реле-прерыватель указателей поворота; 28 – выключатель света заднего хода; 29 – блок предохранителей; 30 – реле-прерыватель контрольной лампы стояночного тормоза; 31 – реле стеклоочистителя; 32 – переключатель электродвигателя отопителя; 33 – прикуриватель; 34 – выключатели плафонов, расположенные в стойках задних дверей; 35 – выключатели плафонов, расположенные в стойках передних дверей; 36 – плафоны; 37 – выключатель зажигания; 38 – комбинация приборов; 39 – указатель температуры охлаждающей жидкости; 40 – контрольная лампа дальнего света фар; 41 – контрольная лампа наружного освещения; 42 – контрольная лампа указателей поворота; 43 – контрольная лампа заряда аккумуляторной батареи; 44 – контрольная лампа давления масла; 45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 46 – указатель уровня топлива; 47 – контрольная лампа резерва топлива; 48 – лампа освещения комбинации приборов; 49 – переключатель света фар; 50 – переключатель указателей поворота; 51 – выключатель звукового сигнала; 52 – выключатель омывателя ветрового стекла; 53 – переключатель стеклоочистителя; 54 – выключатель наружного освещения; 55 – выключатель освещения приборов; 56 – датчик указателя уровня и резерва топлива; 57 – лампа освещения багажника; 58 – задние фонари; 59 – фонарь освещения номерного знака; 60 – фонарь света заднего хода

Наружное освещение.

1 – подфарники; 2 – подкапотная лампа; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель света заднего хода; 6 – блок предохранителей; 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампа освещения вещевого ящика; 9 – лампа освещения комбинации приборов; 10 – штепсельная розетка для переносной лампы; 11 – выключатель освещения приборов; 12 – выключатель наружного освещения; 13 – выключатель стоп-сигнала; 14 – выключатель зажигания; 15 – выключатели плафонов, расположенные в стойках передних дверей; 16 – выключатели плафонов, расположенные в стойках задних дверей; 17 – плафоны; 18 – лампа освещения багажника; 19 – задние фонари; 20 – фонарь освещения номерного знака; 21 – фонарь света заднего хода.

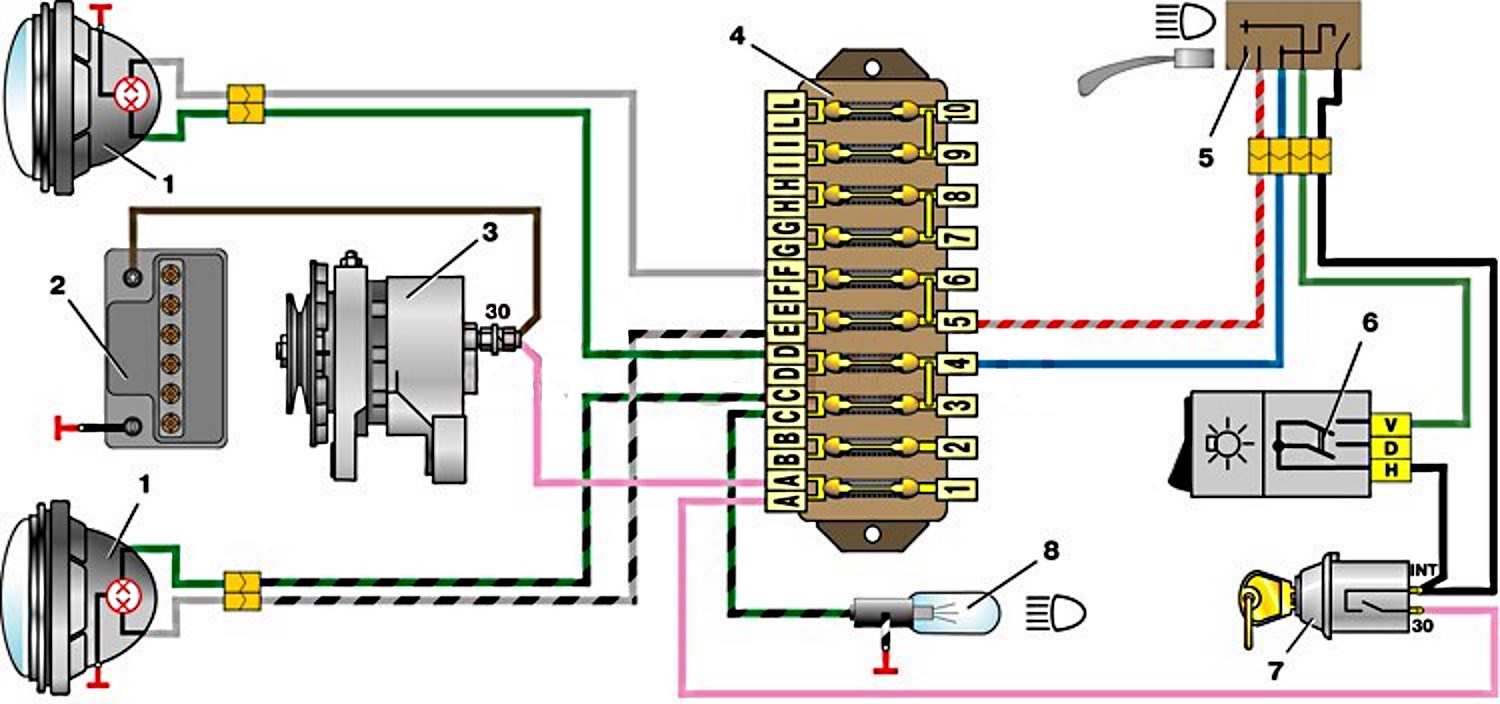

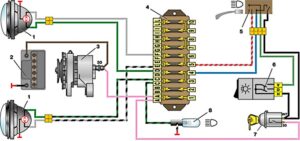

Включение фар.

1 – фары; 2 – аккумуляторная батарея; 3 – генератор; 4 – блок предохранителей; 5 – переключатель света фар; 6 – выключатель наружного освещения; 7 – выключатель зажигания; 8 – контрольная лампа дальнего света фар в комбинации приборов

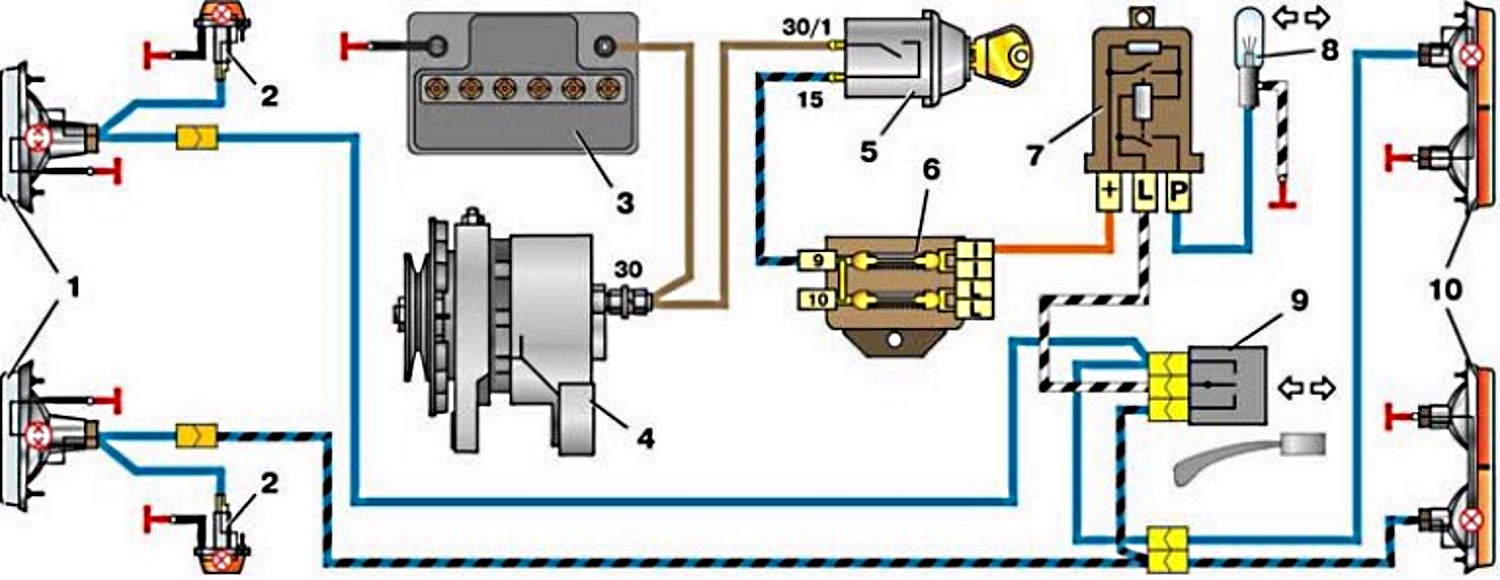

Указатели поворота.

1 – подфарники; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; 7 – реле-прерыватель указателей поворота; 8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари.

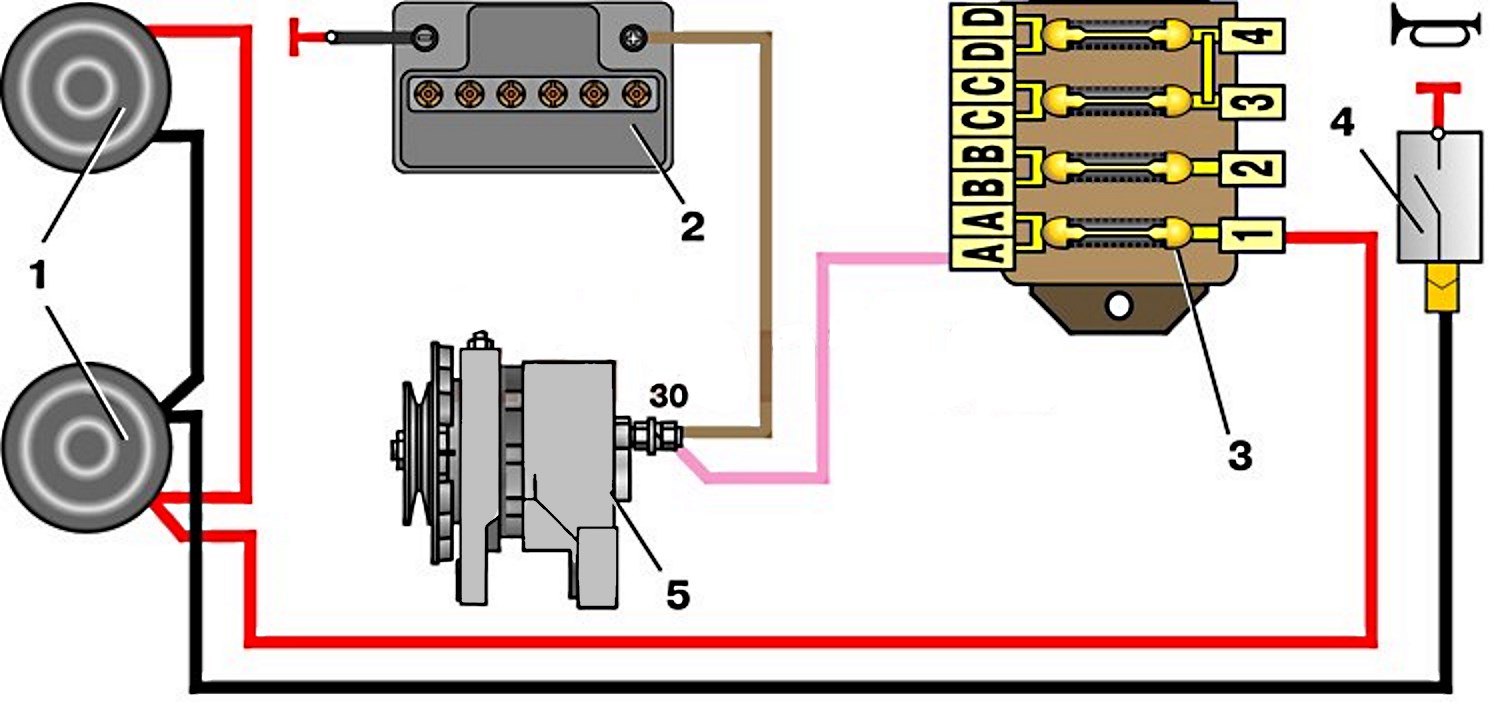

Звуковые сигналы.

1 – звуковые сигналы; 2 – аккумуляторная батарея; 3 – блок предохранителей; 4 – выключатель звуковых сигналов; 5 – генератор.

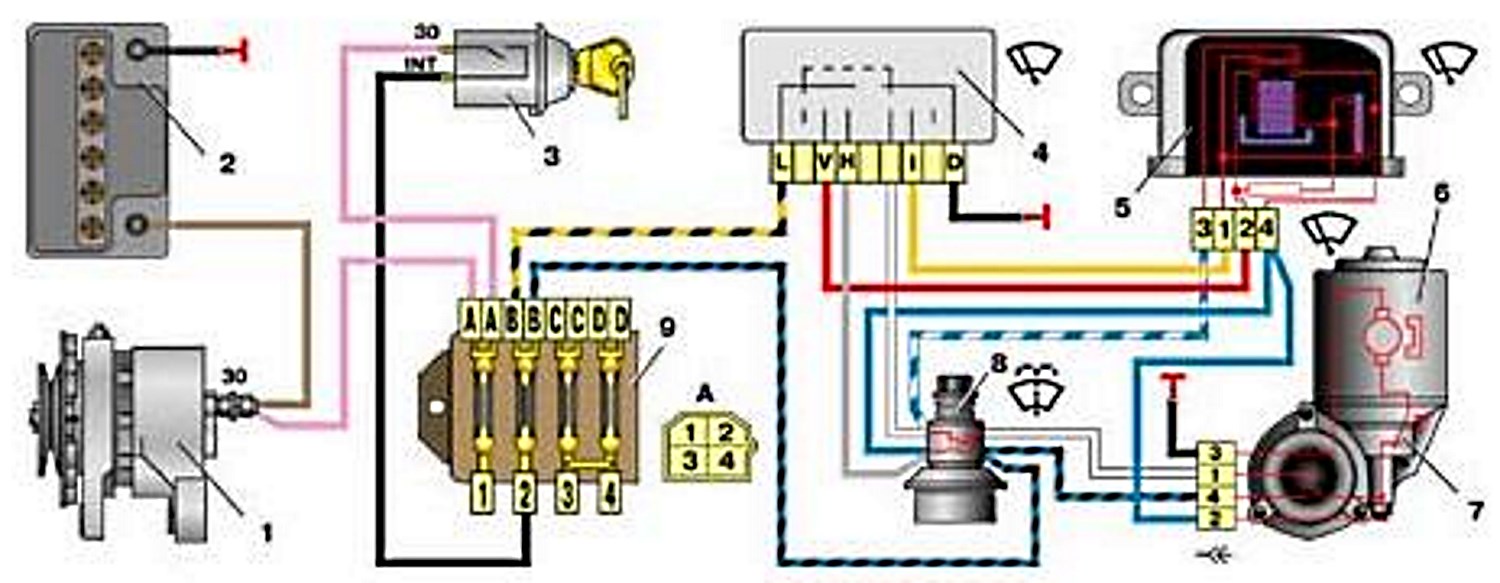

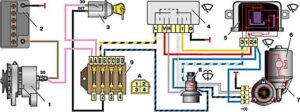

Стеклоочиститель.

1 – генератор; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – переключатель стеклоочистителя; 5 – реле стеклоочистителя; 6 – моторедуктор стеклоочистителя; 7 – термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя стекла; 9 – блок предохранителей.

Вентилятор отопителя.

1 – генератор; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – блок предохранителей; 5 – переключатель отопителя; 6 – добавочный резистор; 7 – электродвигатель вентилятора отопителя.

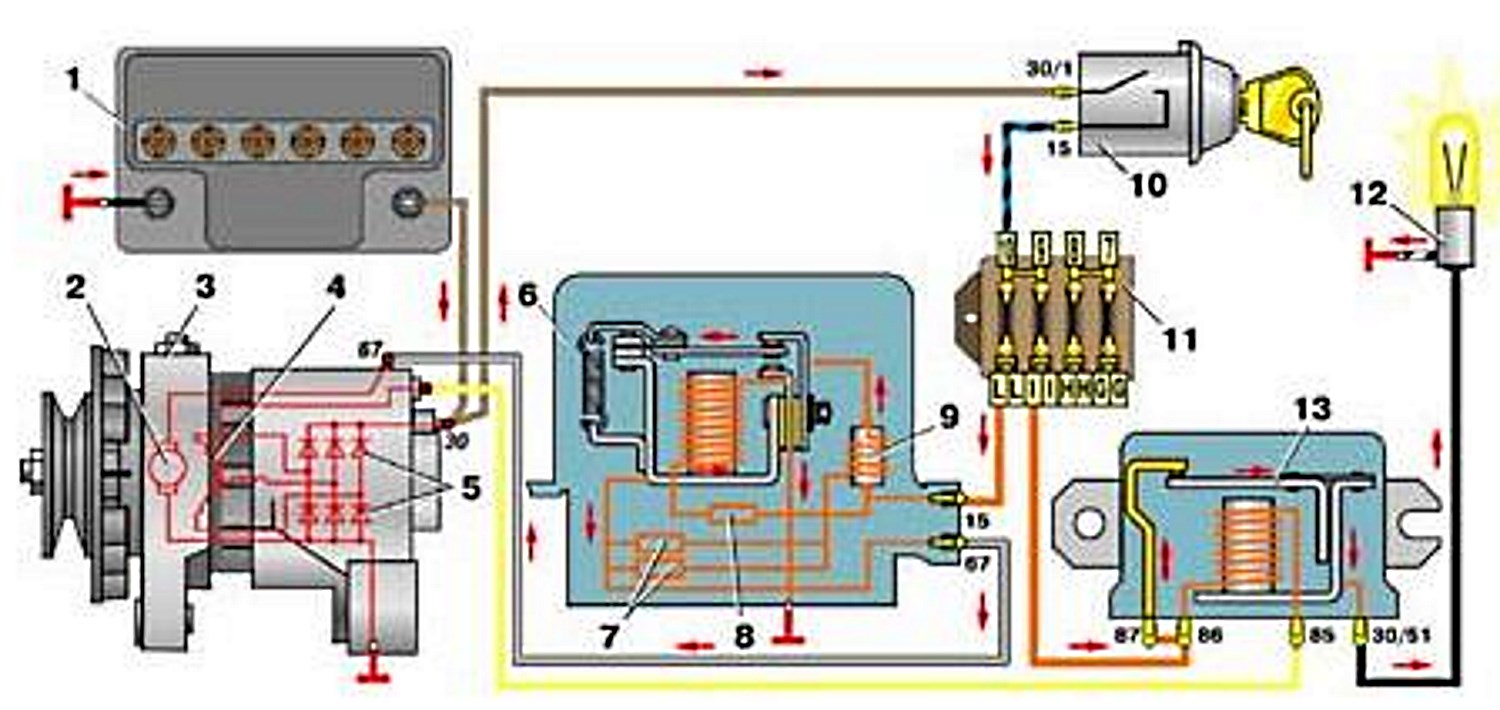

Генератор, система зарядки.

1 – аккумуляторная батарея; 2 – обмотка ротора генератора; 3 – генератор; 4 – обмотка статора генератора; 5 – выпрямительный блок генератора; 6 – регулятор напряжения; 7 – дополнительные резисторы; 8 – термокомпенсирующий резистор; 9 – дроссель; 10 – выключатель зажигания; 11 – блок предохранителей; 12 – контрольная лампа заряда; 13 – реле контрольной лампы заряда.

Номинальное напряжение	12 В
Направление вращения	правое (со стороны привода)
Максимальная сила тока отдачи при 14 В и частоте вращения ротора 5000 мин⁻¹, А	42
Максимальная частота вращения ротора, мин⁻¹	13000
Передаточное отношение двигатель-генератор	1 : 2,04

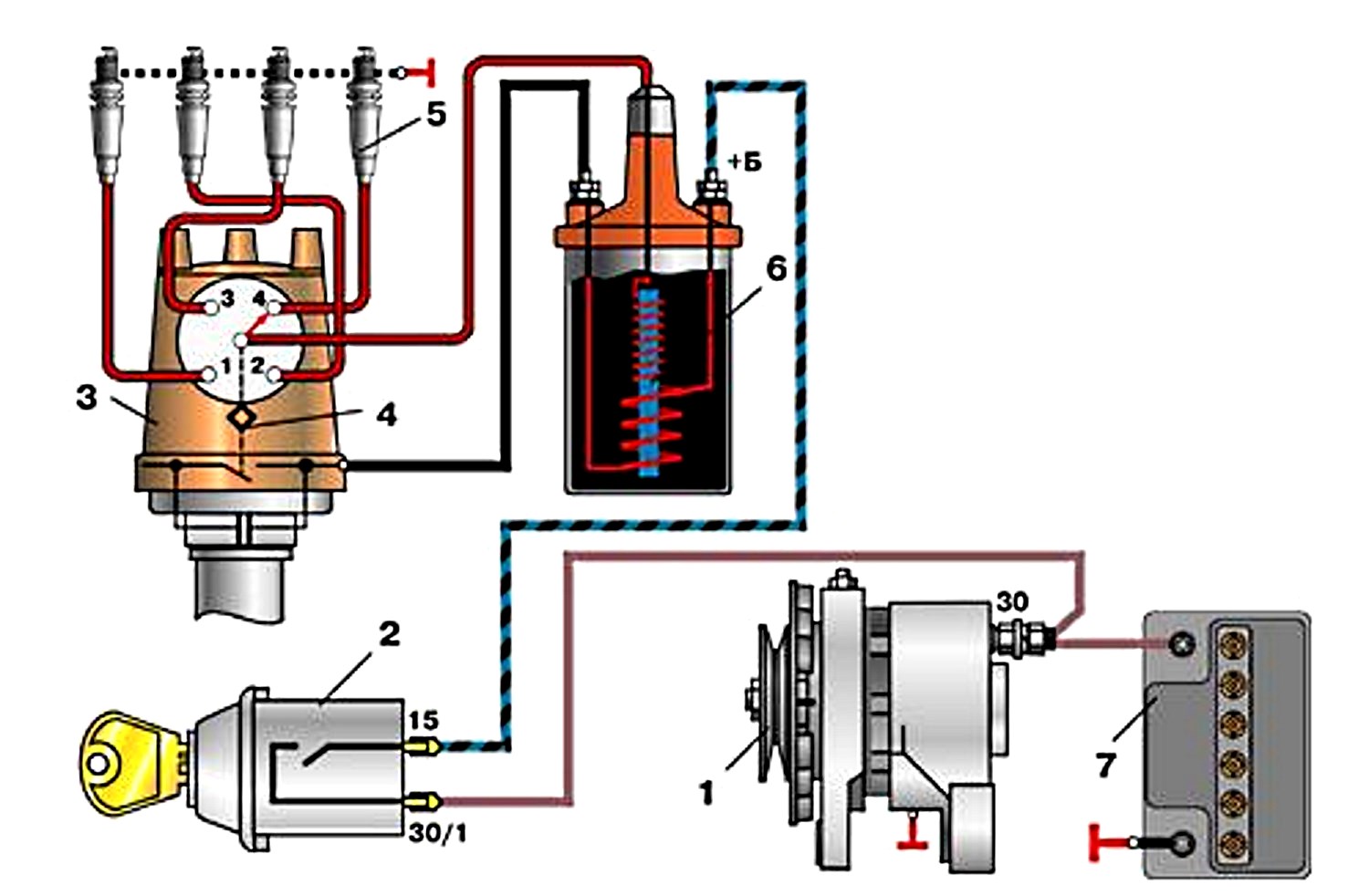

Система зажигания.



1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

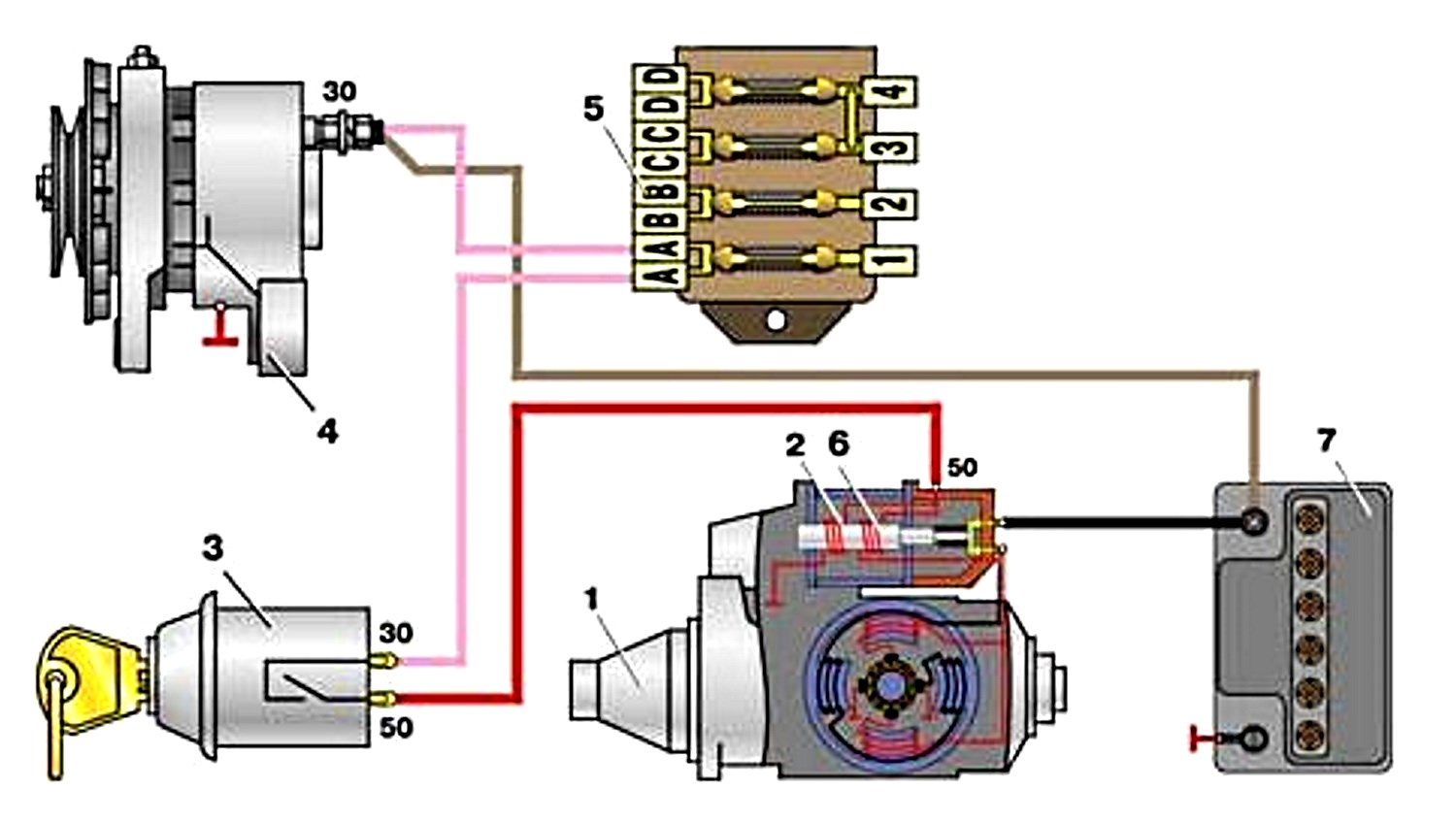

Стартер.



1 – стартер; 2 – удерживающая обмотка тягового реле; 3 – выключатель зажигания; 4 – генератор; 5 – блок предохранителей; 6 – втягивающая обмотка тягового реле; 7 – аккумуляторная батарея.

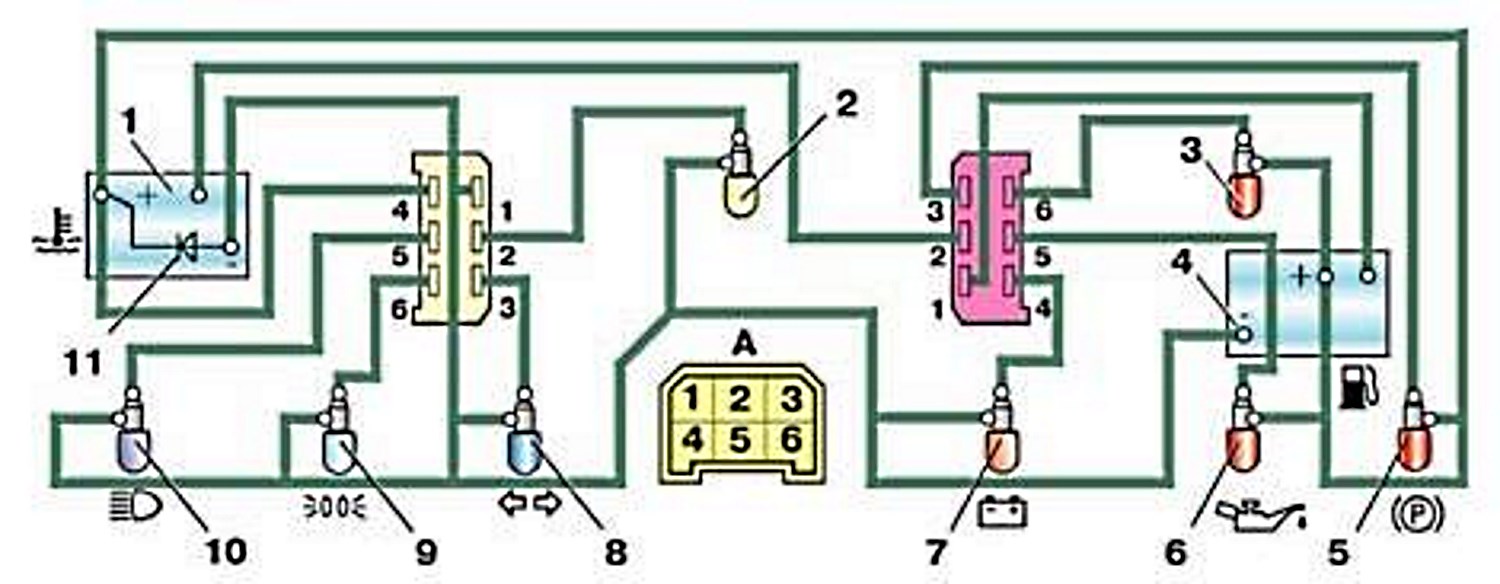

Щиток приборов.

1 – указатель температуры охлаждающей жидкости; 2 – лампа освещения комбинации приборов; 3 – контрольная лампа резерва топлива; 4 – указатель уровня топлива; 5 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 6 – контрольная лампа давления масла; 7 – контрольная лампа заряда аккумуляторной батареи; 8 – контрольная лампа указателей поворота; 9 – контрольная лампа наружного освещения; 10 – контрольная лампа дальнего света фар; 11 – диод защиты приборов; А – порядок условной нумерации штекеров в колодках комбинации приборов.

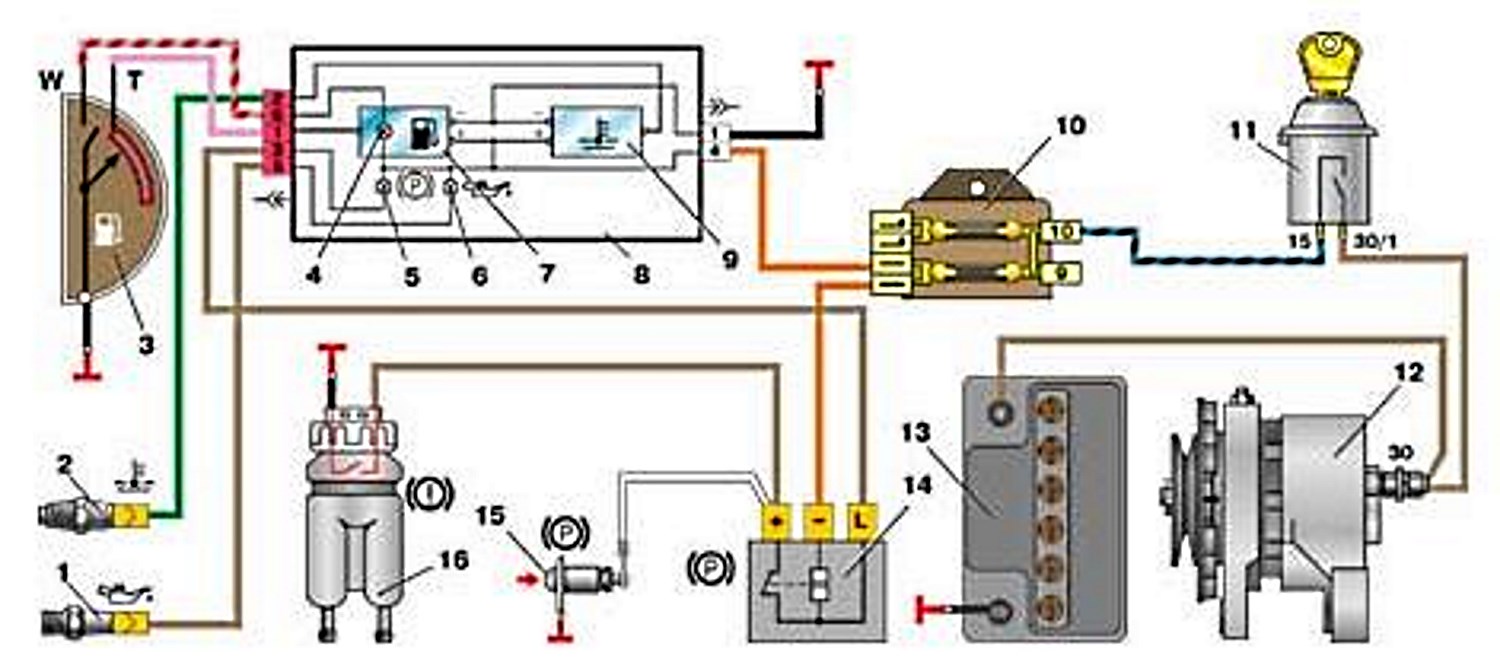

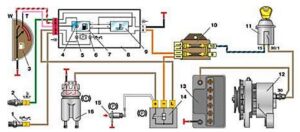

1 – датчик контрольной лампы давления масла; 2 – датчик указателя температуры охлаждающей жидкости; 3 – датчик указателя уровня и резерва топлива; 4 – контрольная лампа резерва топлива; 5 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 6 – контрольная лампа давления масла; 7 – указатель уровня топлива; 8 – комбинация приборов; 9 – указатель температуры охлаждающей жидкости; 10 – блок предохранителей; 11 – выключатель зажигания; 12 – генератор; 13 – аккумуляторная батарея; 14 – реле-прерыватель контрольной лампы стояночного тормоза; 15 – выключатель контрольной лампы стояночного тормоза; 16 – датчик уровня тормозной жидкости.

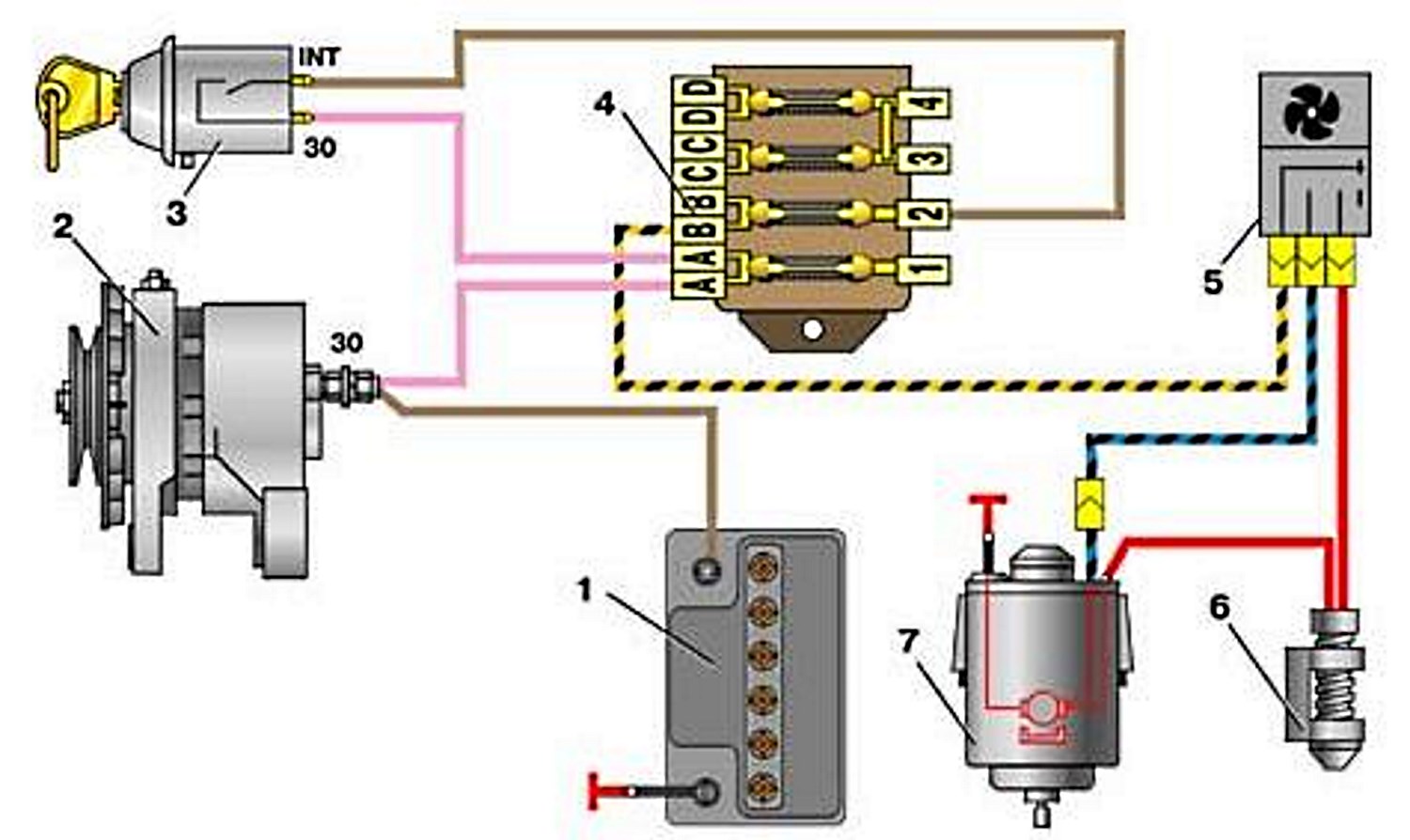

Отопитель.

1 – генератор; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – блок предохранителей; 5 – переключатель отопителя; 6 – добавочный резистор; 7 – электродвигатель вентилятора отопителя.

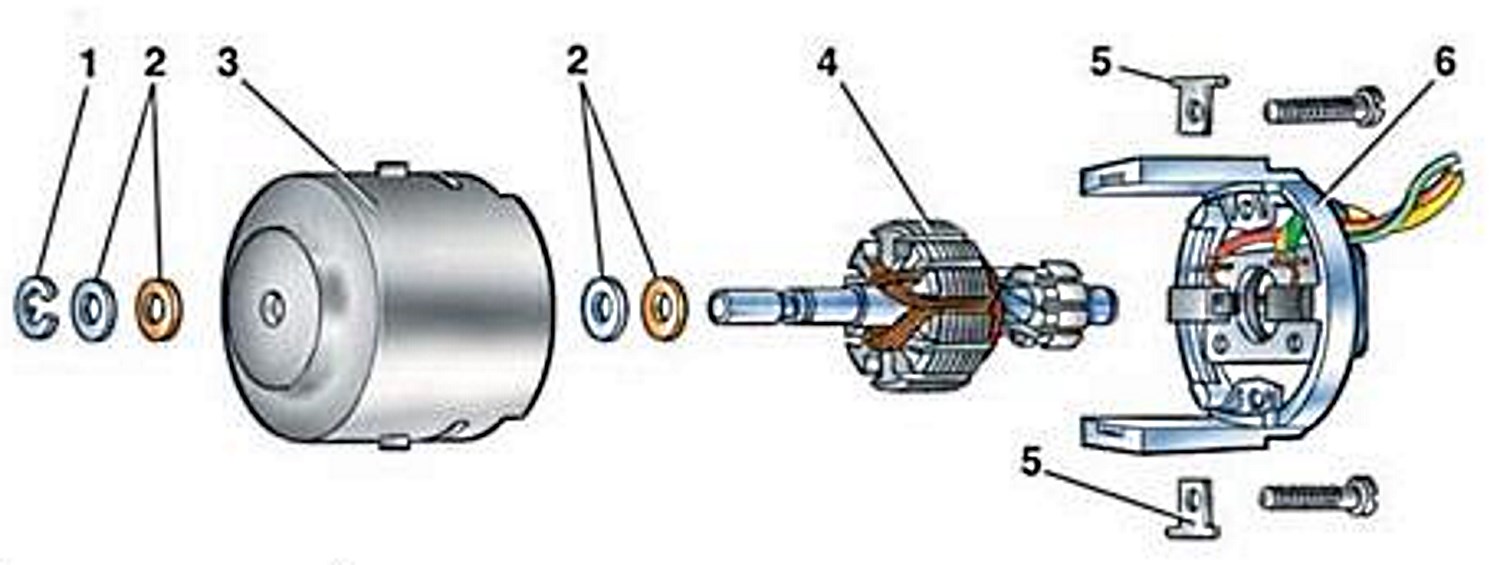

1 – стопорная шайба; 2 – шайбы; 3 – корпус; 4 – якорь; 5 – сухари; 6 – крышка.

Данные для проверки.

Номинальное напряжение, В	12
Номинальная мощность, Вт	20
Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре (2 5±10) °С, мин⁻¹	3000±150
Потребляемая сила тока при указанной нагрузке и частоте вращения, не более, А	4,5
Малая частота вращения вала якоря с крыльчаткой, мин⁻¹	2200±150
Потребляемая сила тока при частоте вращения якоря 2200 мин⁻¹, не более, А	2,7

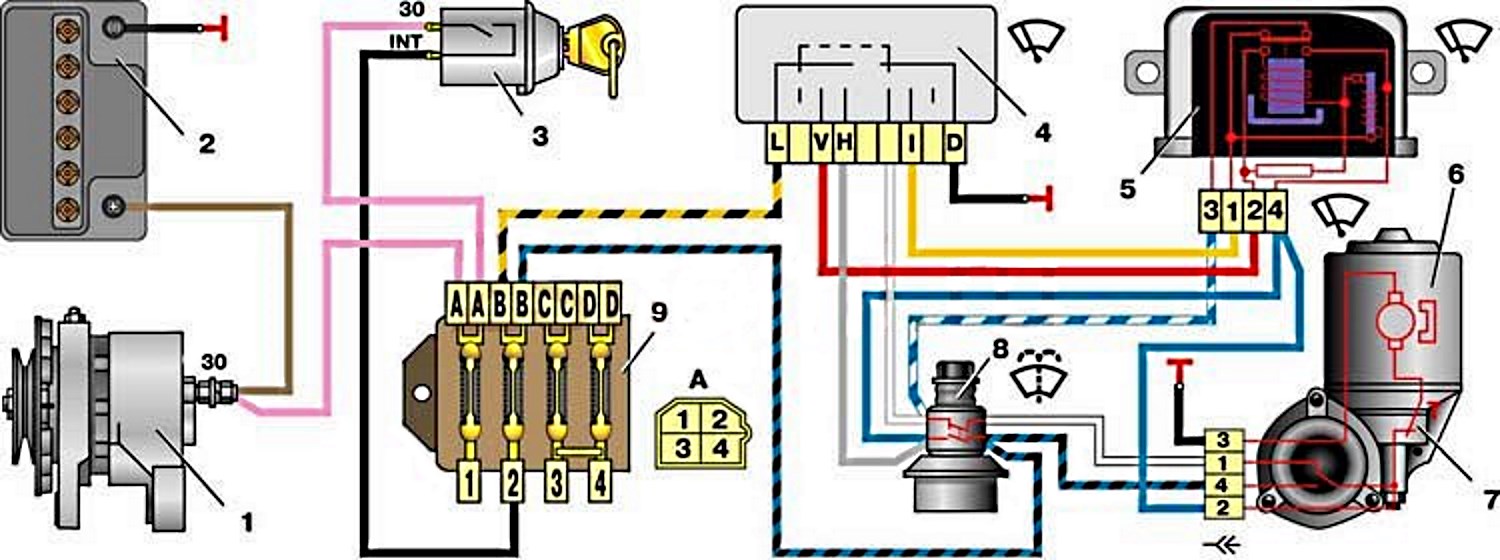

Стеклоочиститель.

1 – генератор; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – переключатель стеклоочистителя; 5 – реле стеклоочистителя; 6 – моторедуктор стеклоочистителя; 7 – термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла; 9 – блок предохранителей; А – порядок условной нумерации штекеров в колодках реле и моторедуктора стеклоочистителя

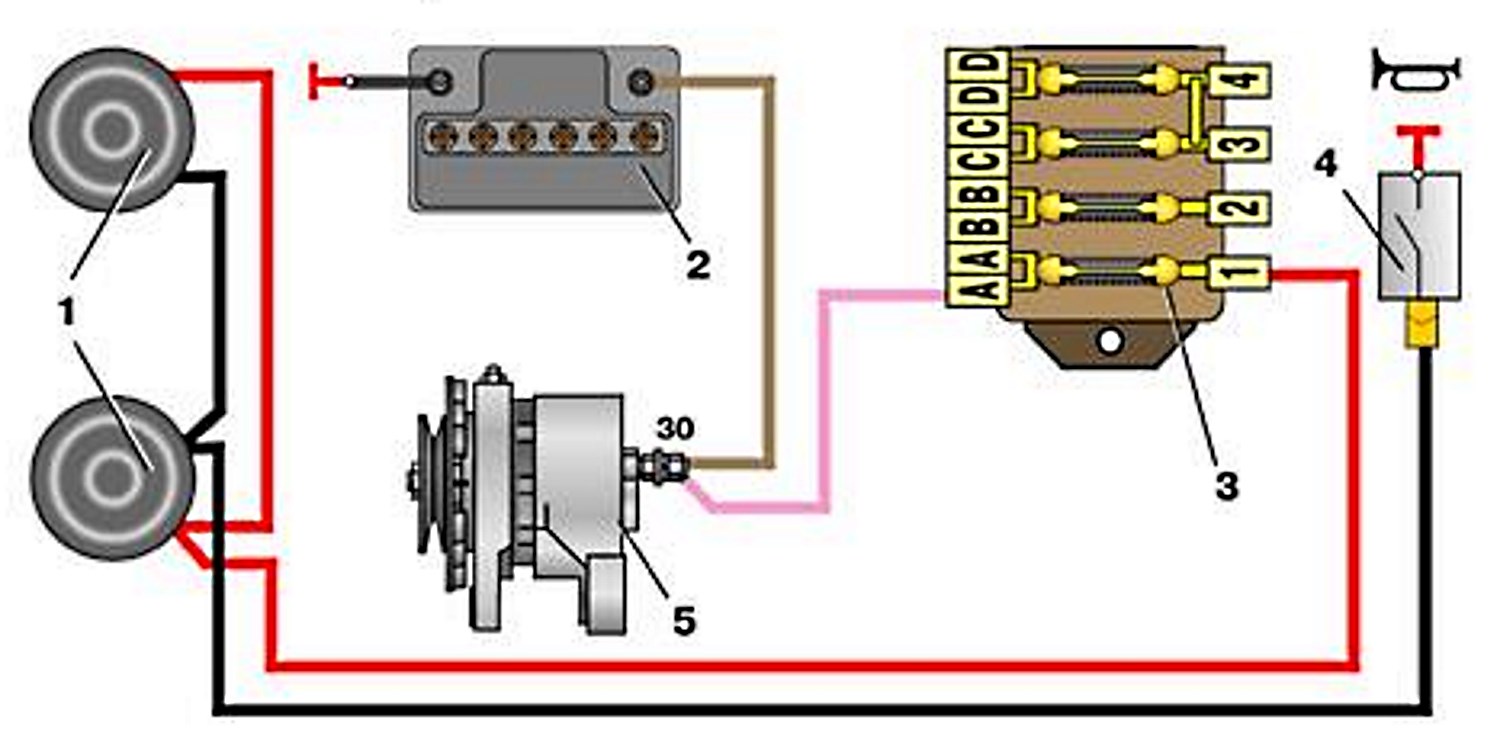

Звуковые сигналы.

1 – звуковые сигналы; 2 – аккумуляторная батарея; 3 – блок предохранителей; 4 – выключатель звуковых сигналов; 5 – генератор.

На автомобилях устанавливается два звуковых сигнала: один низкого, а другой высокого тона. Звуковые сигналы размещаются в моторном отсеке и крепятся на кронштейне, прикрепленном к левому щитку радиатора.

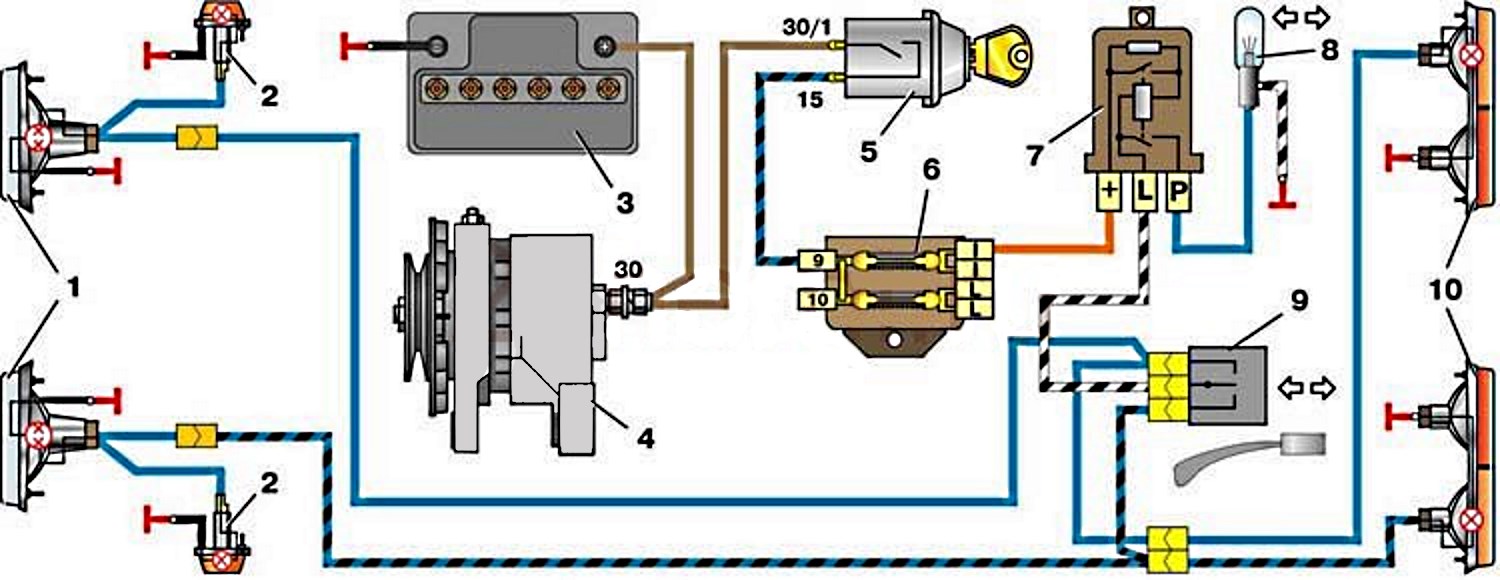

Указатели поворотов.

1 – подфарники; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; 7 – реле-прерыватель указателей поворота; 8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари.

Данные для проверки.

Количество циклов в минуту при нормальной нагрузке 46 Вт:
при номинальном напряжении и 20 °С	85±15
при напряжении 15 В и 40 °С, не более	120
при напряжении 10,8 В и -20 °С, не менее	60

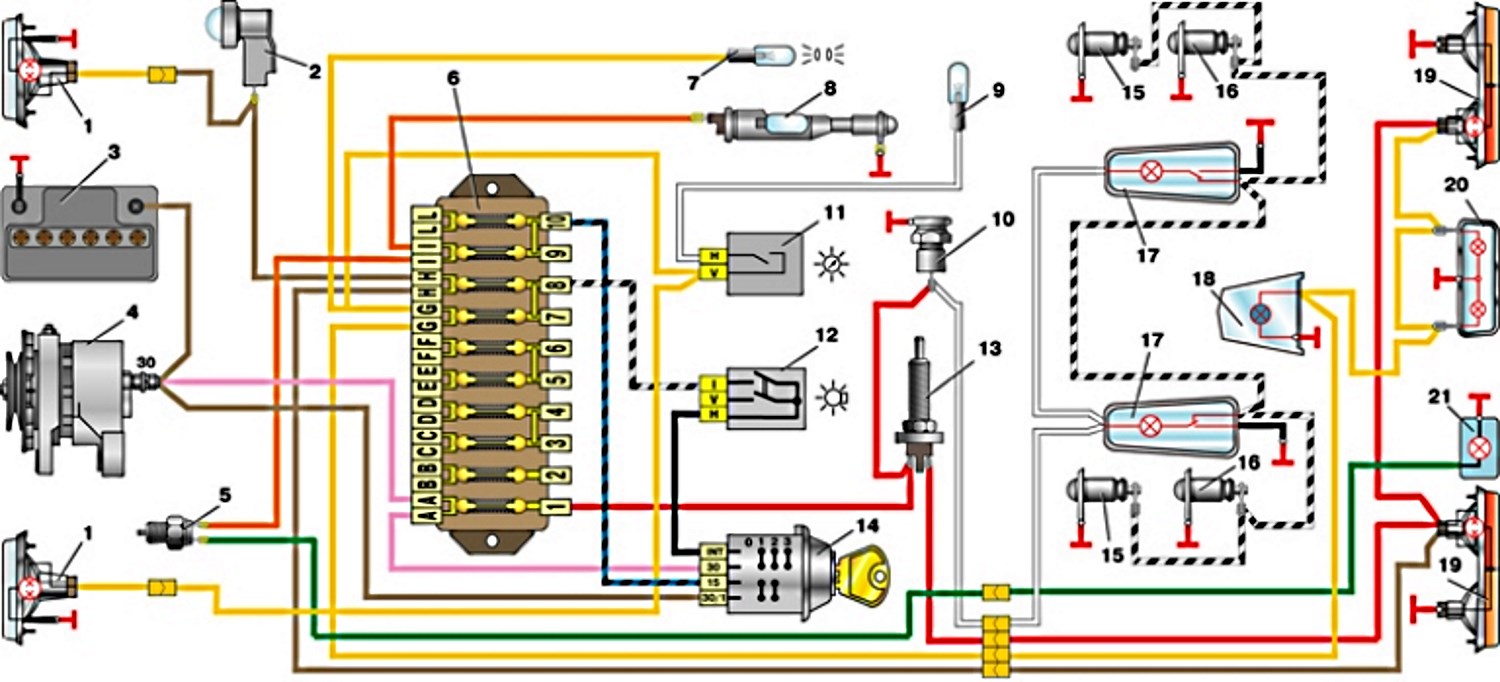

Фары, наружное освещение.

1 – подфарники; 2 – подкапотная лампа; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель света заднего хода; 6 – блок предохранителей; 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампа освещения вещевого ящика; 9 – лампа освещения комбинации приборов; 10 – штепсельная розетка для переносной лампы; 11 – выключатель освещения приборов; 12 – выключатель наружного освещения; 13 – выключатель стоп-сигнала; 14 – выключатель зажигания; 15 – выключатели плафонов, расположенные в стойках передних дверей; 16 – выключатели плафонов, расположенные в стойках задних дверей; 17 – плафоны; 18 – лампа освещения багажника; 19 – задние фонари; 20 – фонарь освещения номерного знака; 21 – фонарь света заднего хода.

1 – фары; 2 – аккумуляторная батарея; 3 – генератор; 4 – блок предохранителей; 5 – переключатель света фар; 6 – выключатель наружного освещения; 7 – выключатель зажигания; 8 – контрольная лампа дальнего света фар в комбинации приборов.

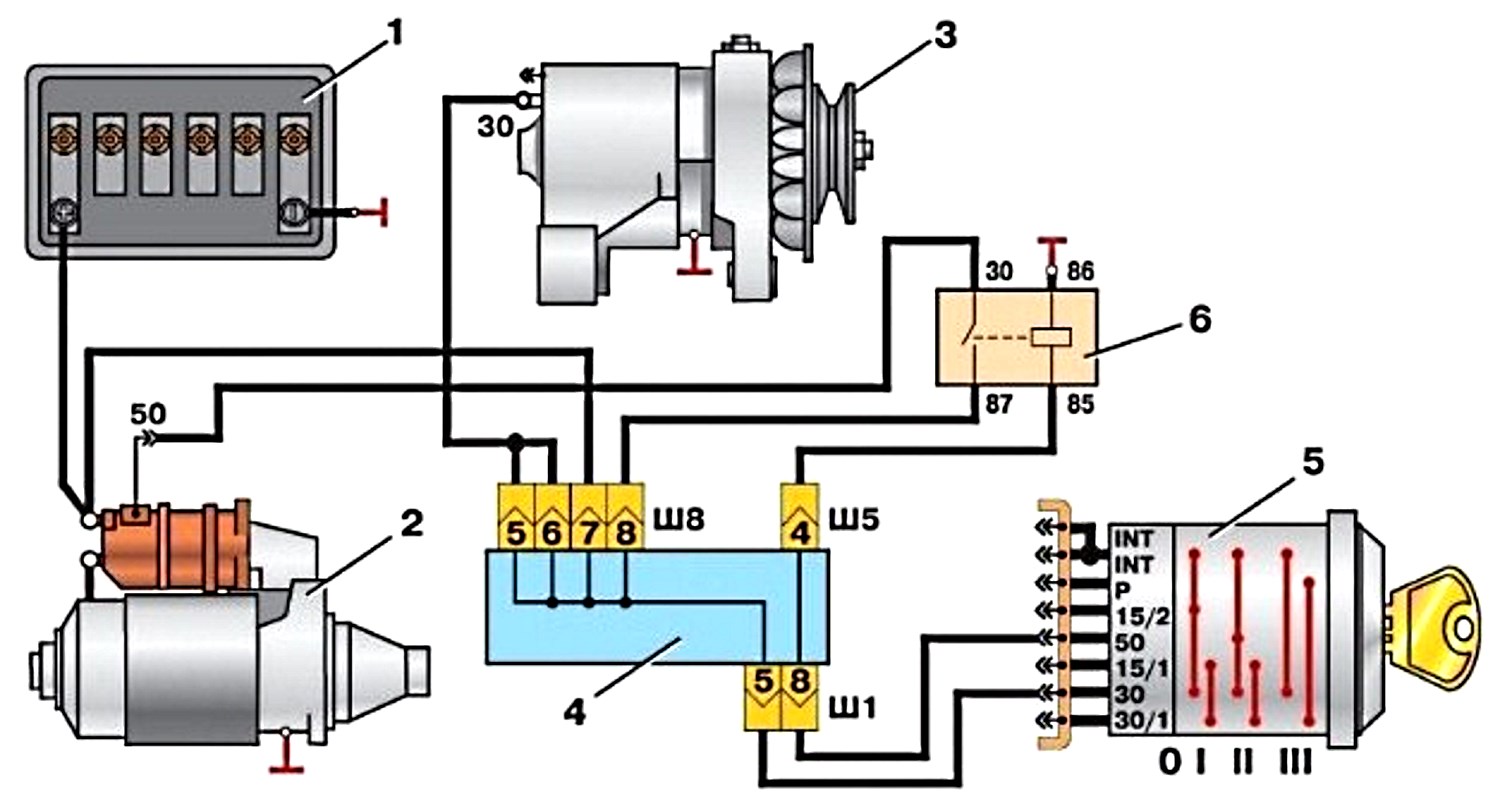

Выключатель зажигания.

1 – Аккумуляторная батарея; 2 – Стартер; 3 – Генератор; 4 – Блок предохранителей; 5 – Выключатель зажигания; 6 – Реле стартера.

Положение ключа	Контакты под напряжением	Включаемые цепи
0 (Выключено)	30 и 30/1	–
I (Зажигание)	30-INT	Наружное освещение. Очиститель и омыватель ветрового стекла. Отопитель
	30/1-15	Обмотка возбуждения генератора. Система зажигания. Указатели поворота. Контрольные приборы. Свет заднего хода
II (Стартер)	30-INT	См. положение I
	30/1-15	См. положение I
	30-50	Стартер
III (Стоянка)	30-INT	См. положение I

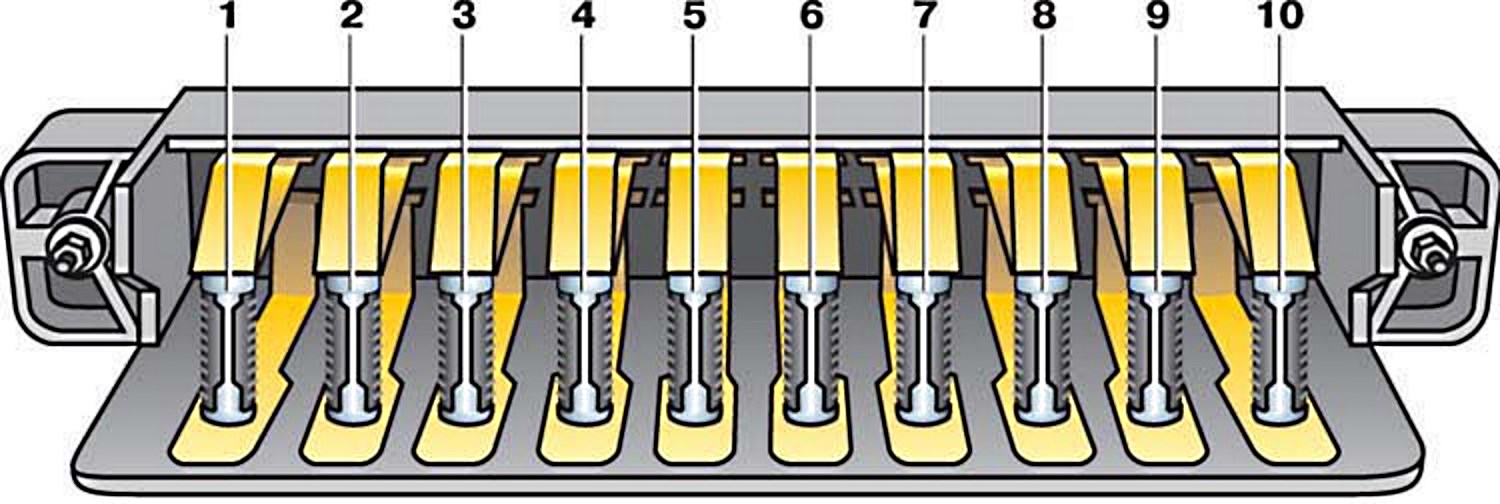

Предохранители.

№ предохранителя	Защищаемые цепи
1 (16 А)	Плафоны. Звуковые сигналы. Штепсельная розетка для переносной лампы. Прикуриватель. Лампы стоп-сигнала в задних фонарях
2 (8 А)	Стеклоочиститель и его реле. Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла (на ВАЗ-21011)
3 (8 А)	Левая фара (дальний свет) и контрольная лампа включения дальнего света
4 (8 А)	Правая фара (дальний свет)
5 (8 А)	Левая фара (ближний свет)
6 (8 А)	Правая фара (ближний свет)
7 (8 А)	Левый подфарник (габаритный свет). Контрольная лампа габаритного света Правый задний фонарь (габаритный свет). Лампа освещения багажника. Фонарь освещения номерного знака*. Лампа освещения комбинации приборов
8 (8 А)	Правый подфарник (габаритный свет). Левый задний фонарь (габаритный свет). Подкапотная лампа. Лампа освещения прикуривателя
9 (8 А)	Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольная лампа давления масла. Контрольная лампа включения стояночного тормоза и уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Указатели поворота и соответствующая контрольная лампа. Фонарь заднего хода. Лампа освещения вещевого ящика
10 (8 А)	Регулятор напряжения. Обмотка возбуждения генератора
