P0223 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P0223. Цепь датчика положения дроссельной заслонки В, высокий уровень сигнала.

Код Р0223 заносится, если:

– зажигание включено;

– напряжение сигнала датчика положения дроссельной заслонки UDKP2 более 3,1 В в течение 0,12 с.

Сигнализатор неисправностей загорается через 5 c после возникновения кода неисправности.

Описание проверок.

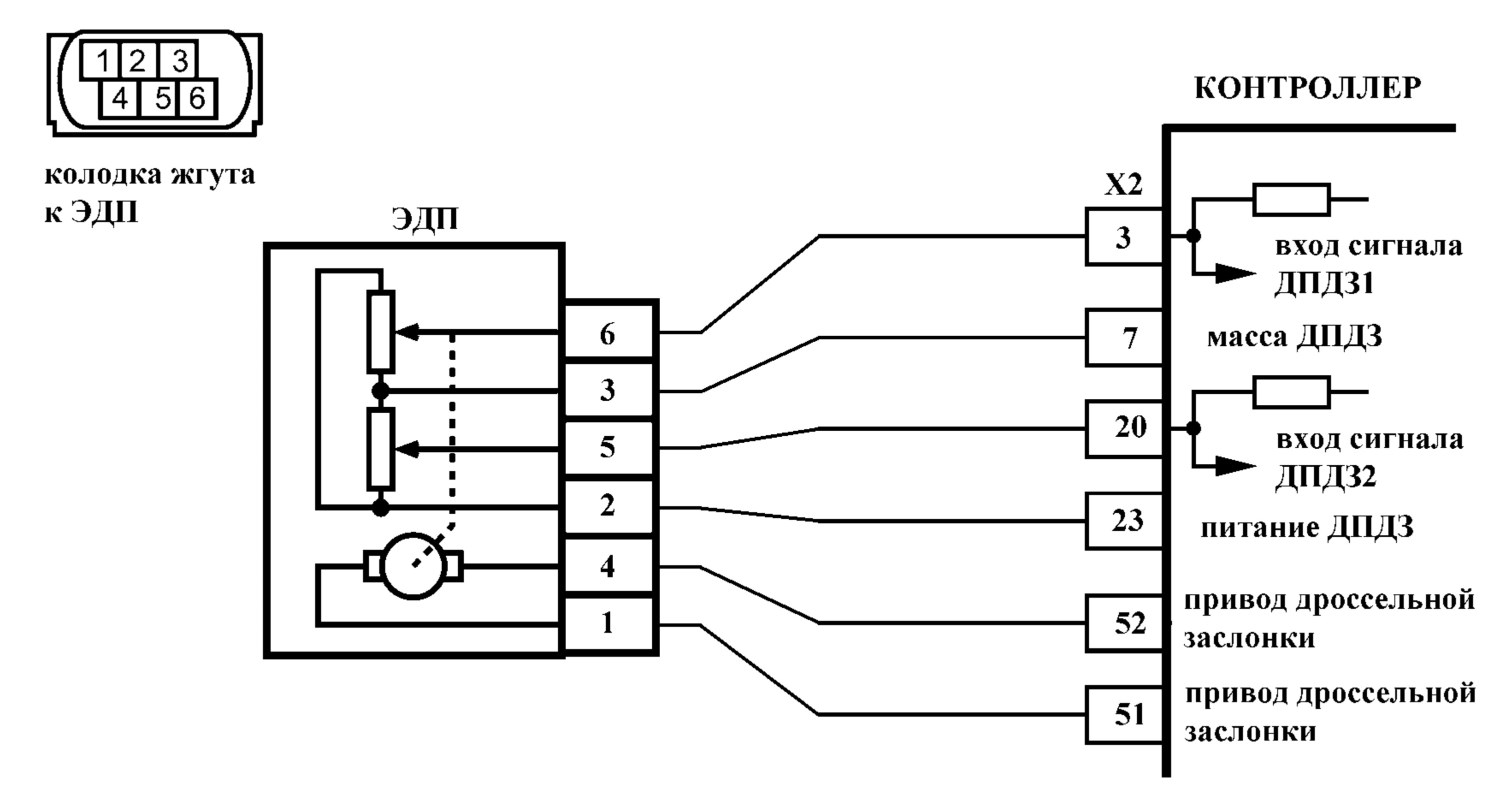

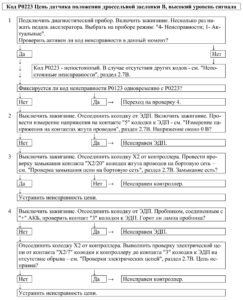

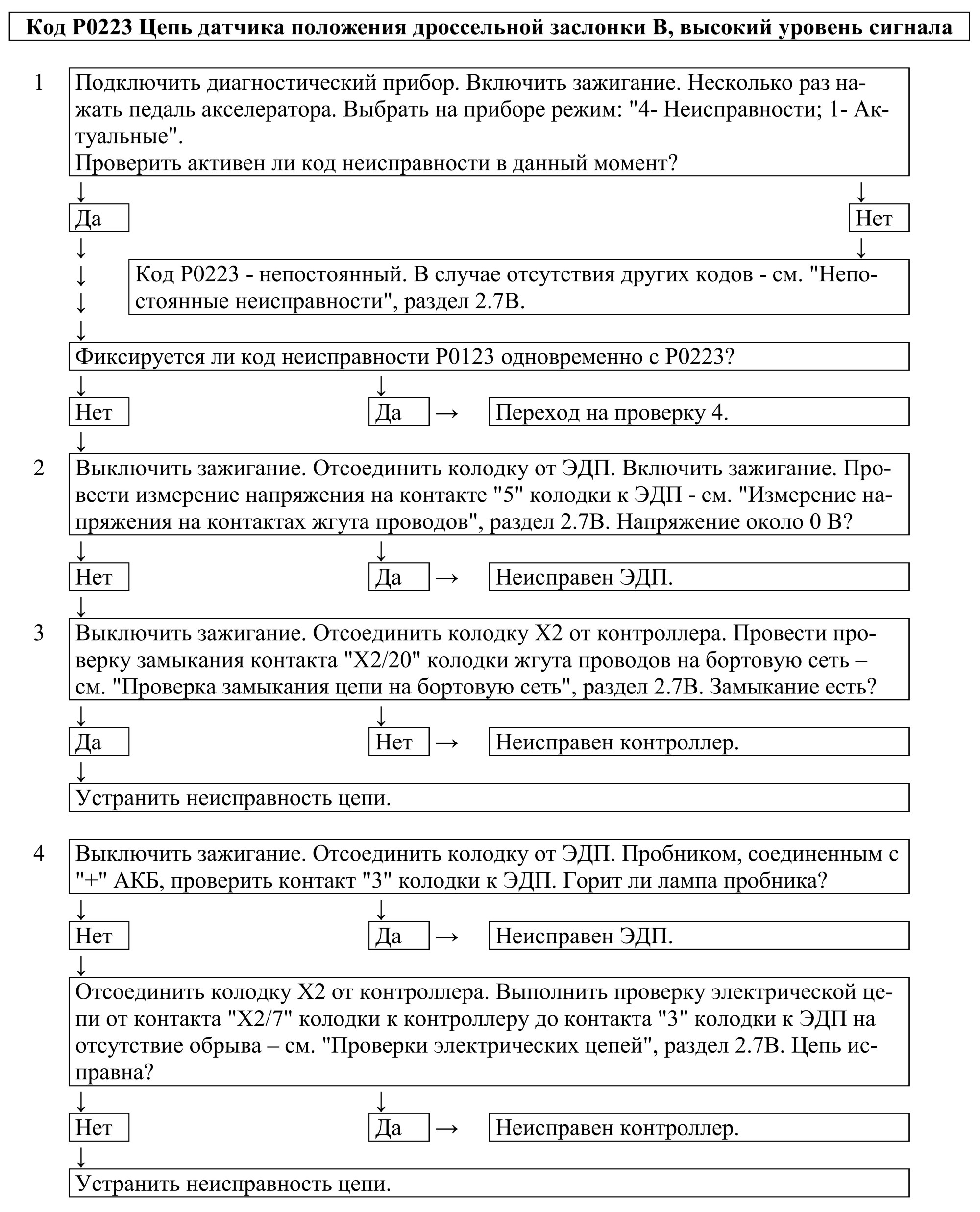

Последовательность соответствует цифрам на карте.

1. С помощью диагностического прибора проверяется, активен ли код Р0223 в момент диагностики. Если фиксируется только код Р0223, то неисправность необходимо искать в сигнальной цепи ДПДЗ B. Если одновременно фиксируются коды Р0123 и Р0223, то неисправность необходимо искать в цепи массы ДПДЗ А и ДПДЗ В.

2. Выполняется проверка напряжения в сигнальной цепи ДПДЗ B с отключенным датчиком. Напряжение должно быть около 0 В.

3. Выполняется проверка сигнальной цепи на наличие замыкания на источник питания.

4. Выполняется проверка цепи массы ДПДЗ А и ДПДЗ В.

Диагностическая информация.

При обнаружении неисправности цепи ДПДЗ B система управления двигателем будет работать в аварийном режиме до конца текущей поездки.

Возможны следующие аварийные режимы:

– ограничение мощности двигателя, если исправна цепь ДПДЗ A;

– обесточивание электропривода дроссельной заслонки и ограничение оборотов двигателя (2500 об/мин), если неисправны цепи ДПДЗ А и ДПДЗ В.

Диагностический прибор в режиме “1 – Параметры; 6 – Доп. Параметры; 3 – Входы АЦП” показывает сигналы ДПДЗ А (UDKP1) и ДПДЗ В (UDKP2) в вольтах.

При открытии дроссельной заслонки сигнал ДПДЗ А увеличивается, сигнал ДПДЗ В уменьшается.

При полностью закрытой дроссельной заслонке сигнал ДПДЗ А должен находится в диапазоне 0,2…0,4 В, сигнал ДПДЗ В должен находится в диапазоне 2,9…3,1 В.

Сумма сигналов ДПДЗ А и ДПДЗ В должна быть равна (3,3±0,1) В при любом положении дроссельной заслонки.

В случае замены ЭДП или контроллера ЭСУД, или сброса контроллера с помощью диагностического прибора (режим “5 – Доп. испытания; 1 – Сброс ЭБУ с инициализацией”) необходимо выполнить процедуру адаптации нуля дроссельной заслонки.

Для этого на стоящем автомобиле необходимо включить зажигание, выждать 30 с, выключить зажигание, дождаться отключения главного реле.

Адаптация будет прервана, если:

– прокручивается двигатель;

– автомобиль движется;

– нажата педаль акселератора;

– температура двигателя ниже 5 °С или выше 100 °С;

– температура окружающего воздуха ниже 5 °С.

Если электропривод дроссельной заслонки обесточен, с помощью прямой и возвратной пружин дроссельная заслонка удерживается в положении Limp home (6-7%).
