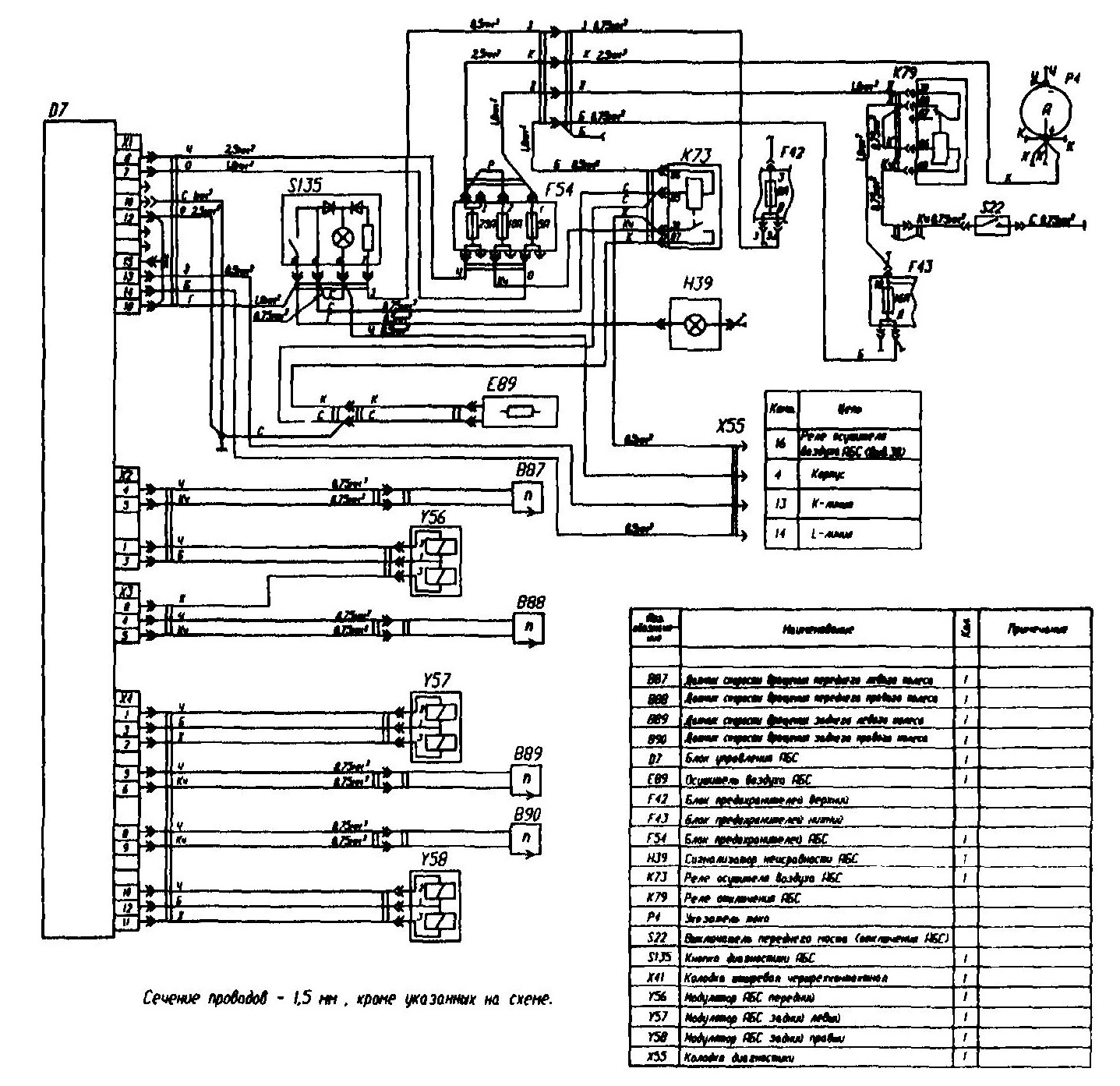

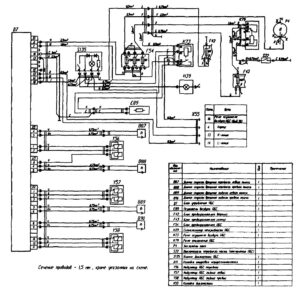

Схемы ГАЗ-3309.

Перейти к схеме:

Вариант 1.

Вариант 2.

Вариант 3.

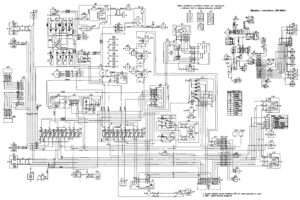

Схема электрооборудования автомобиля ГАЗ-3309 (вариант 1).

А8* – предпусковой подогреватель; А10 – отопитель; В1 – датчик указателя давления масла; В2 – датчик сигнализатора аварийного падения давления масла; В7 – датчик указателя температуры охлаждающей жидкости; В8 – датчик сигнализатора перегрева охлаждающей жидкости; В12 – датчик указателя уровня топлива; В19 – датчик сигнализатора засорения, воздушного фильтра; В31 – датчик аварийного давления (I контур тормозов); В32 – датчик аварийного давления (II контур тормозов); В61* – датчик сигнализатора перегрева предпускового подогревателя; В67 – датчик уровня тормозной жидкости; В97 – датчик давления (I контур тормозов); В98 – датчик давления (II контур тормозов); В99 – датчик аварийного хода поршня в пневмоусилителе (I контур тормозов); В100 – датчик аварийного хода поршня в пневмоусилителе левый (II контур тормозов); В101 – датчик аварийного хода поршня в пневмоусилителе правый (II контур тормозов); D25 – блок управления электрокорректором фар; Е1 – фара головного света левая; Е2 – фара головного света правая; Е5 – фонарь передний левый; Е6 – фонарь передний правый; Е9 – повторитель, указателя поворота левый; Е10 – повторитель указателя поворота правый; Е11 – фонарь контурный передний левый; Е12 – фонарь контурный передний правый; Е16 – плафон кабины; Е27 – фонарь задний левый; Е28 – фонарь задний правый; Е29 – фонарь заднего хода; Е31 – фонарь задний противотуманный; ЕЗЗ – фонарь контурный задний левый; Е34 – фонарь контурный задний правый; Е35 – фонарь подкапотный; Е37 – фонарь габаритный боковой передний левый; Е38 – фонарь габаритный боковой передний правый; Е39 – фонарь габаритный боковой задний левый; Е40 – фонарь габаритный боковой задний правый; Е50Е53 – свечи накаливания; Е54* – свеча накаливания предпускового подогревателя; Е73 – блок сигнализаторов левый; Е84 – блок сигнализаторов правый; F26* – термопредохранитель предпускового подогревателя; F41 – блок предохранителей; F42 – блок предохранителей верхний; F43 – блок предохранителей нижний; G1 – генератор; G2G5 – аккумуляторные батареи; Н1 – сигнал звуковой левый; Н2 – сигнал звуковой правый; НЗ – зуммер падения давления воздуха; Н7 – сигнализатор аварийного падения давления масла; Н8 – сигнализатор перегрева охлаждающей жидкости; Н9* – сигнализатор перегрева предпускового подогревателя; Н11 – сигнализатор засорения воздушного фильтра; Н16 – сигнализатор включения указателей поворота тягача; Н19 – сигнализатор критического уровня топлива; Н20 – сигнализатор дальнего света фар; H30 – сигнализатор включения стояночного тормоза; Н37* – сигнализатор работы предпускового подогревателя; Н39 – сигнализатор неисправности АБС; Н44 – лампа подсветки указателя уровня давления воздуха (I контур тормозов); Н45 – лампа подсветки указателя уровня давления воздуха (II контур тормозов); Н47 – лампа подсветки указателя уровня топлива; Н48 – лампа подсветки указателя тока; Н54 – сигнализатор разряда аккумуляторных батарей; Н56 – сигнализатор недостаточного уровня тормозной жидкости; Н62 – лампа габаритного света переднего; Н66 – лампа подсветки спидометра; Н67 – лампа подсветки указателя уровня температуры; Н68 – лампа подсветки указателя уровня давления; Н69 – лампа подсветки тахометра; Н74 – лампа сигнала торможения; Н76 – лампа габаритного света заднего; Н78 – лампа указателя поворота заднего; Н80 – сигнализатор габаритного света; Н96* – сигнализатор включения свечи накаливания предпускового подогревателя; Н98 – лампа ближнего света; Н100 – лампа дальнего света; Н102 – лампа указателя поворота переднего; К1 – дополнительное реле стартера; КЗ – реле управления стеклоочистителем; К5 – реле блокировки стартера; К7 – реле звуковых сигналов; К8 – реле сигналов торможения; К10* – термопереключатель предпускового подогревателя; К11* – реле включения свечи предпускового подогревателя; К12 – прерыватель указателей поворота; К22* – задатчик импульсов предпускового подогревателя; К64 – реле включения свечей накаливания; К71 – реле заднего противотуманного фонаря; К74 – реле электромагнита останова двигателя; М1 – стартер; М2 – электродвигатель отопителя кабины правый; М4 – электродвигатель стеклоочистителя; М5 – электродвигатель стеклоомывателя; М7* – электродвигатель предпускового подогревателя; М8* – электродвигатель жидкостного насоса предпускового подогревателя; М23 – электродвигатель отопителя кабины левый; М38 – электропривод корректора левой фары; М39 – электропривод корректора правой фары; М44 – электромагнит останова двигателя; РЗ – тахометр; Р4 – указатель тока; Р6 – указатель температуры охлаждающей жидкости; Р7 – указатель давления масла; Р8 – указатель уровня топлива; Р12 – манометр (I контур тормозов); Р13 – манометр (II контур тормозов); Q1 – выключатель аккумуляторных батарей механический; R12* – резистор электродвигателя предпускового подогревателя; S1 – выключатель приборов и стартера; S5 – выключатель аварийной световой сигнализации; S6 – переключатель отопителей кабины; S9 – переключатель указателей поворота, света фар и звукового сигнала; S12 – переключатель стеклоочистителя; S18 – выключатель противотуманного заднего фонаря; S29 – выключатель света заднего хода; S30 – выключатель сигналов торможения; S39 – переключатель освещения; S44* – выключатель предпускового подогревателя; S45* – переключатель режимов работы предпускового подогревателя; S73 – выключатель отопителей кабины; S123* – выключатель свечи накаливания предпускового подогревателя; S124 – выключатель сигнализатора стояночного тормоза; S127 – переключатель посезонной регулировки; S132 – выключатель свечей накаливания; Х4 – розетка переносной лампы; Х39 – колодка штыревая; Х40 – колодка гнездовая; Y47* – электромагнитный топливный насос предпускового подогревателя.

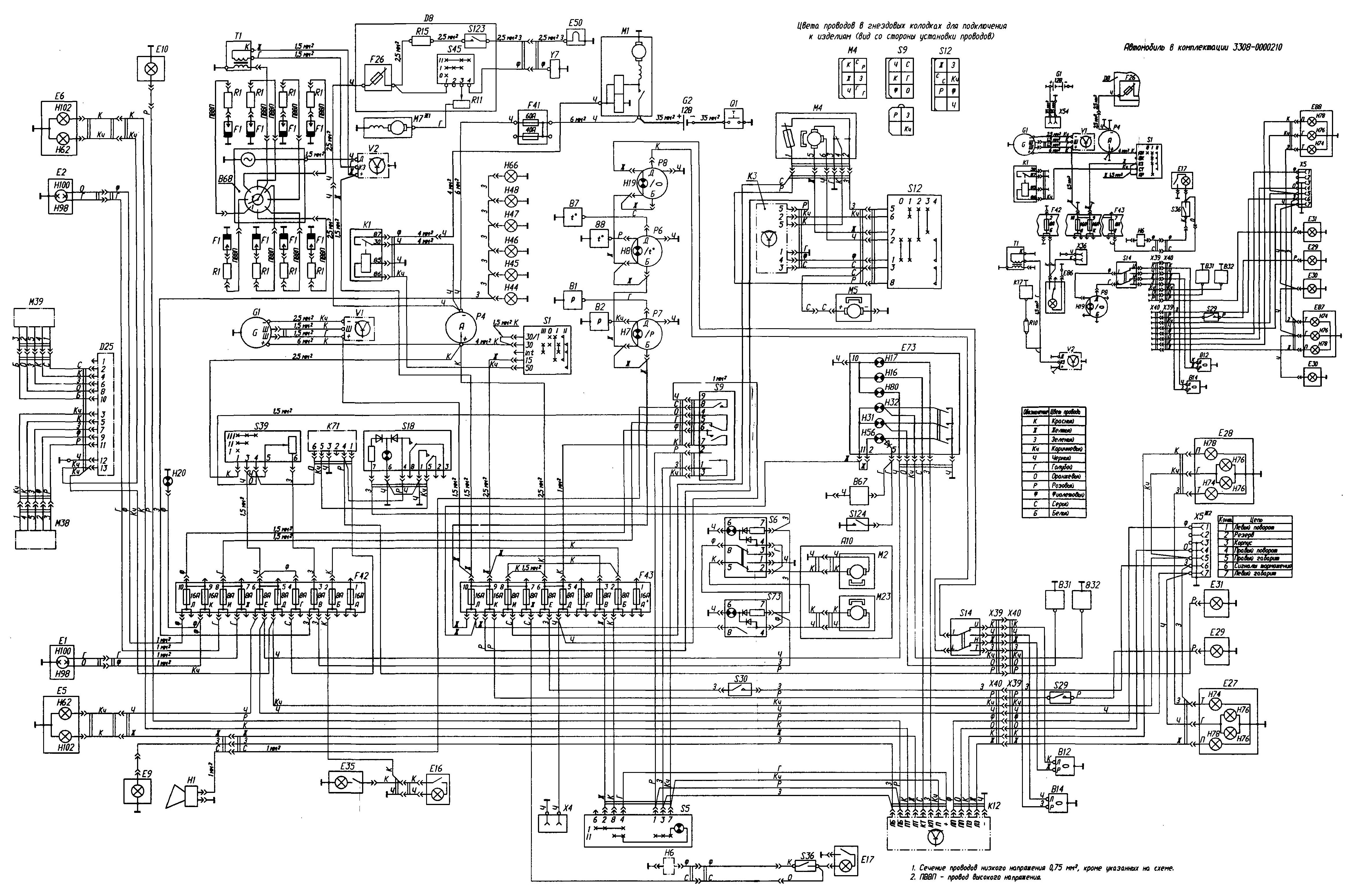

Схема ММЗ E4 для 3309 и 33081(вариант 2).

1. Сечение проводов – 0,75 мм², кроме указанных на схеме.

2. *1 Не устанавливается на шасси под самосвал и на шасси под автобус.

3. *1, *2 Не устанавливается на шасси под автобус.

4. *3 Устанавливается на автомобили, оборудованные подкачкой шин.

5. *4 Не устанавливается на полноприводные автомобили.

6. *5 Дополнительно устанавливаемое оборудование.

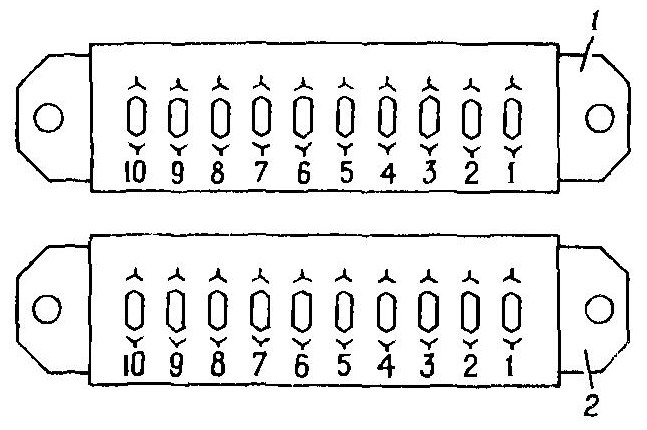

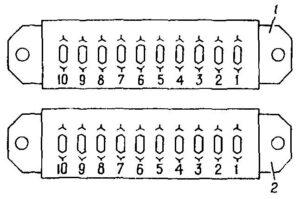

Цвета проводов в гнездовых колодках для подключения к изделиям (вид со стороны установки проводов).

Б – Белый; Г – Голубой; Ж – Желтый; 3 – Зеленый; К – Красный; Кч – Коричневый; О – Оранжевый; Р – Розовый; С – Серый; Ф – Фиолетовый; Ч – Черный.

Схемы исполнений.

Автомобиль с предпусковым подогревателем.

Автомобиль полноприводный.

Автомобиль с двумя топливными баками.

Автомобиль «грузотакси».

Обозначение элементов.

Поз. обозначение	Наименование	Кол.
A8	Подогреватель предпусковой	1
A10	Отопитель	1
B1	Датчик указателя давления масла	1
B7	Датчик температуры охлаждающей жидкости	1
B8	Датчик сигнализатора перегрева охлаждающей жидкости	1
B9	Датчик уровня охлаждающей жидкости	1
B12	Датчик указателя уровня топлива основного бака	1
B14	Датчик указателя уровня топлива дополнительного бака	1
B17	Датчик положения педали газа	1
B19	Датчик сигнализатора засорения воздушного фильтра	1
B20	Датчик включения электромагнитной муфты	1
B31	Датчик аварийного давления (1 контур тормозов)	1
B32	Датчик аварийного давления (II контур тормозов)	1
B46	Датчик скорости	1
B61	Датчик сигнализатора перегрева предпускового подогревателя	1
B67	Датчик уровня тормозной жидкости	1
B97	Датчик давления (I контур тормозов)	1
B98	Датчик давления (II контур тормозов)	1
B99	Датчик аварийного хода поршня в пневмоусилителе (I контур тормозов)	1
B100	Датчик аварийного хода поршня в пневмоусилителе левый (II контур тормозов)	1
B101	Датчик аварийного хода поршня в пневмоусилителе правый (II контур тормозов)	1
B102	Датчик педали торможения	1
D23	Блок управления двигателем (МСУД)	1
D25	Блок управления электрокорректора фар	1
E1	Фара головного света левая	1
E2	Фара головного света правая	1
E5	Фонарь передний левый	1
E6	Фонарь передний правый	1
E9	Повторитель указателя поворота левый	1
E10	Повторитель указателя поворота правый	1
E11	Фонарь контурный передний левый	1
E12	Фонарь контурный передний правый	1
E16	Плафон кабины	1
E17	Плафон кузова	1
E27	Фонарь задний левый	1
E28	Фонарь задний правый	1
E29	Фонарь заднего хода	2
E31	Фонарь задний противотуманный	1
E33	Фонарь контурный задний левый	1
E34	Фонарь контурный задний правый	1
E35	Фонарь подкапотный	1
E37	Фонарь габаритный боковой передний левый	1
E38	Фонарь габаритный боковой передний правый	1
E39	Фонарь габаритный боковой задний левый	1
E40	Фонарь габаритный боковой задний правый	1
E50…E53	Свеча накаливания	4
E54	Свеча накаливания предпускового подогревателя	1
E73	Блок сигнализаторов левый	1
E84	Блок сигнализаторов правый	1
F26	Термопредохранитель предпускового подогревателя	1
F41	Блок предохранителей	1
F42	Блок предохранителей верхний	1
F43	Блок предохранителей нижний	1
G1	Генератор	1
G2	Аккумуляторная батарея	1
H1	Сигнал звуковой левый	1
H2	Сигнал звуковой правый	1
H3	Зуммер падения давления воздуха	1
H6	Зуммер сигнала водителю	1
H7	Сигнализатор аварийного давления масла	1
H8	Сигнализатор перегрева охлаждающей жидкости	1
H9	Сигнализатор перегрева предпускового подогревателя	1
H11	Сигнализатор засорения воздушного фильтра	1
H15	Сигнализатор минимального уровня охлаждающей жидкости	1
H16	Сигнализатор указателей поворота тягача	1
H19	Сигнализатор критического уровня топлива	1
H30	Сигнализатор включения стояночного тормоза	1
H37	Сигнализатор работы предпускового подогревателя	1
H39	Сигнализатор неисправности АБС	1
H44	Лампа подсветки указателя уровня давления воздуха (1 контур тормозов)	1
H45	Лампа подсветки указателя уровня давления воздуха (II контур тормозов)	1
H46	Лампа подсветки манометра подкачки шин	1
H47	Лампа подсветки указателя уровня топлива	1
H48	Лампа подсветки указателя тока	1
H54	Сигнализатор разряда аккумуляторной батареи	1
H56	Сигнализатор низкого уровня тормозной жидкость	1
H62	Лампа габаритного света переднего	2
H67	Лампа подсветки указателя уровня температуры	1
H68	Лампа подсветки указателя уровня давления масла	1
H69	Лампа подсветки тахометра	1
H74	Лампа сигнала торможения	2
H76	Лампа габаритного света заднего	4
H78	Лампа указателя поворота заднего	2
H80	Сигнализатор габаритного света	1
H96	Сигнализатор включения свечи накаливания предпускового подогревателя	1
H98	Лампа ближнего света	2
H100	Лампа дальнего света	2
H102	Лампа указателя поворота переднего	2
H104	Сигнализатор диагностики МСУД	1
H115	Сигнализатор засорения сажевого фильтра	1
K1	Дополнительное реле стартера	1
K3	Реле управления стеклоочистителем	1
K7	Реле звуковых сигналов	1
K8	Реле сигналов торможения	1
K10	Термопереключатель предпускового подогревателя	1
K11	Реле включения свечи предпускового подогревателя	1
K12	Прерыватель указателей поворота	1
K22	Задатчик импульсов предпускового подогревателя	1
K64	Реле включения свечей накаливания	2
K71	Реле заднего противотуманного фонаря	1
K79	Реле отключения АБС	1
M1	Стартер	1
M2	Электродвигатель отопителя кабина правый	1
M3	Электромагнитная муфта вентилятора	1
M4	Электродвигатель стеклоочистителя	1
M5	Электродвигатель стеклоомывателя	1
M7	Электродвигатель предпускового подогревателя	1
M8	Электродвигатель жидкостного насоса предпускового подогревателя	1
M23	Электродвигатель отопителя кабины левый	1
M38	Электропривод корректора фары левой	1
M39	Электропривод корректора фары правой	1
P1	Спидометр	1
P3	Тахометр	1
P5	Указатель напряжения	1
P6	Указатель температуры охлаждающей жидкости	1
P7	Указатель давления масла	1
P8	Указатель уровня топлива	1
P12	Манометр (1 контур тормозов)	1
P13	Манометр (II контур тормозов)	1
P15	Манометр подкачки шин	1
P23	Тахограф	1
R12	Резистор электродвигателя предпускового подогревателя	1
R31	Резистор МСУД	1
S1	Выключатель приборов и стартера	1
S5	Выключатель аварийной световой сигнализации	1
S6	Переключатель отопителей кабины	1
S9	Переключатель света фар, указателей поворота и сигналов	1
S12	Переключатель стеклоочистителя	1
S14	Переключатель датчиков уровня топлива	1
S18	Выключатель противотуманного заднего фонаря	1
S22	Выключатель отключения АБС	1
S29	Выключатель света заднего хода	1
S30	Выключатель сигналов торможения	2
S36	Выключатель сигнала водителю	1
S39	Переключатель освещения	1
S44	Выключатель предпускового подогревателя	1
S45	Переключатель режимов работы предпускового подогревателя	1
S73	Выключатель отопителей кабины	1
S123	Выключатель свечи накаливания предпускового подогревателя	1
S124	Выключатель сигнализатора стояночного тормоза	1
S127	Переключатель посезонной регулировки	1
S132	Выключатель свечей накаливания	1
S140	Кнопка запроса диагностики МСУД	1
X4	Розетка переносной лампы	1
X39	Колодка штыревая восьмиконтактная	2
X40	Колодка гнездовая восьмиконтактная	1
X42	Колодка гнездовая четырехконтактная	1
X43	Колодка штыревая четырехконтактная	1
X44	Колодка гнездовая четырехконтактная	1
X51	Колодка диагностики МСУД	1
Y47	Электромагнитный топливный насос предпускового подогревателя	1

Схема электрическая принципиальная (вариант 3).

Автомобиль с реле включения электромагнитной муфты.

Цвета проводов в гнездовых колодках для подключения к изделиям (вид со стороны установки проводов).

Автомобиль с предпусковым подогревателем.

Автомобиль полноприводный ГАЗ-33081 (коммерческий).

Автомобиль с двумя топливными баками ГАЗ-33081 (для ФСО).

Автомобиль «грузотакси» ГАЗ-3309 (коммерческий).

• Сечение проводов – 0,75 мм², кроме указанных на схеме.
• *Не устанавливается на шасси под самосвал и на шасси под автобус.
• **Не устанавливается на шасси под автобус.
• ***Останавливается на автомобили, оборудованные подкачкой шин.

Цвета проводов.

Б	Белый
К	Голубой
Ж	Желтый
З	Зеленый
К	Красный
Кч	Коричневый
О	Оранжевый
Р	Розовый
С	Серый
Ф	Фиолетовый
Ч	Черный
ГБ	Голубо-белый
ЖБ	Желто-белый
ЖГ	Желто-голубой
ЗБ	Зелено-белый
КБ	Красно-белый
ОБ	Оранжево-белый
СБ	Серо-белый
БЧ	Бело-черный
ГЧ	Голубо-черный
ЖЧ	Желто-черный
КЧ	Красно-черный
КчГ	Коричнево-голубой
КчЧ	Коричнево-черный
РЧ	Розово-черный
СЧ	Серо-черный

Спецификации.

Поз. обозначение	Наименование
A8	Подогреватель предпусковой
A10	Отопитель
B1	Датчик указателя давления масла
B7	Датчик температуры охлаждающей жидкости
B8	Датчик сигнализатора перегрева охлаждающей жидкости
B12	Датчик указателя уровня топлива основного бака
B14	Датчик указателя уровня топлива дополнительного бака
B17	Датчик положения педали газа
B19	Датчик сигнализатора засорения воздушного фильтра
B20	Датчик включения электромагнитной муфты
B31	Датчик аварийного давления (I контур тормозов)
B32	Датчик аварийного давления (II контур тормозов)
B61	Датчик сигнализатора перегрева предпускового подогревателя
B67	Датчик уровня тормозной жидкости
B97	Датчик давления (I контур тормозов)
B79	Датчик давления (II контур тормозов)
B99	Датчик аварийного хода поршня в пневмоусилителе (I контур тормозов)
B100	Датчик аварийного хода поршня в пневмоусилителе левый (II контур тормозов)
B101	Датчик аварийного хода поршня в пневмоусилителе правый (II контур тормозов)
B102	Датчик педали торможения
D23	Блок управления двигателем (МСУД)
D25	Блок управления электрокорректора фар
E1	Фapa головного света левая
E2	Фара головного света правая
E5	Фонарь передний левый
E6	Фонарь передний правый
E9	Повторитель указателя поворота левый
E10	Повторитель указателя поворота правый
E11	Фонарь контурный передний левый
E12	Фонарь контурный передний правый
E16	Плафон кабины
E17	Плафон кузова
E27	Фонарь задний левый
E28	Фонарь задний правый
E29	Фонарь заднего хода
E31	Фонарь задний противотуманный
E33	Фонарь контурный задний левый
E34	Фонарь контурный задний правый
E35	Фонарь подкапотный
E37	Фонарь габаритный боковой передний левый
E38	Фонарь габаритный боковой передний правый
E39	Фонарь габаритный боковой задний левый
E40	Фонарь габаритный боковой задний правый
E50…E53	Свеча накаливания
E54	Свеча накаливания предпускового подогревателя
E73	Блок сигнализаторов левый
E84	Блок сигнализаторов правый
F26	Термопредохранитель предпускового подогревателя
F41	Блок предохранителей
F42	Блок предохранителей верхний
F43	Блок предохранителей нижний
G1	Генератор
G2…G5	Аккумуляторная батарея
H1	Сигнал звуковой левый
H2	Сигнал звуковой правый
H3	Зуммер падения давления воздуха
H6	Зуммер сигнала водителю
H7	Сигнализатор аварийного давления масла
H8	Сигнализатор перегрева охлаждающей жидкости
H9	Сигнализатор перегрева предпускового подогревателя
H11	Сигнализатор засорения воздушного фильтра
H16	Сигнализатор указателей поворота тягача
H19	Сигнализатор критического уровня топлива
H20	Сигнализатор дальнего света фар
H30	Сигнализатор включения стояночного тормоза
H37	Сигнализатор работы предпускового подогревателя
H39	Сигнализатор неисправности АБС
H44	Лампа подсветки указателя уровня давления воздуха (I контур тормозов)
H45	Лампа подсветки указателя уровня давления воздуха (II контур тормозов)
H46	Лампа подсветки манометра подкачки шин
H47	Лампа подсветки указателя уровня топлива
H48	Лампа подсветки указателя тока
H54	Сигнализатор разряда аккумуляторной батареи
H56	Сигнализатор низкого уровня тормозной жидкости
H62	Лампа габаритного света переднего
H66	Лампа подсветки спидометра
H67	Лампа подсветки указателя уровня температуры
H68	Лампа подсветки указателя уровня давления
H69	Лампа подсветки тахометра
H74	Лампа сигнала торможения
H76	Лампа габаритного света заднего
H78	Лампа указателя поворота заднего
H80	Сигнализатор габаритного света
H96	Сигнализатор включения свечи накаливания предпускового подогревателя
H98	Лампа ближнего света
H100	Лампа дальнего света
H102	Лампа указателя поворота переднего
H104	Сигнализатор диагностики МСУД
K1	Дополнительное реле стартера
K3	Реле управления стеклоочистителем
K7	Реле звуковых сигналов
K8	Реле сигналов торможения
K10	Термопереключатель предпускового подогревателя
K11	Реле включения свечи предпускового подогревателя
K12	Прерыватель указателей поворота
K22	Задатчик импульсов предпускового подогревателя
K64	Реле включения свечей накаливания
K71	Реле заднего противотуманного фонаря
K79	Реле отключения АБС
K81	Реле включения электромагнитной муфты вентилятора
M1	Стартер
M2	Электродвигатель отопителя кабины правый
M3	Электромагнитная муфта вентилятора
M4	Электродвигатель стеклоочистителя
M5	Электродвигатель стеклоомывателя
M7	Электродвигатель предпускового подогревателя
M8	Электродвигатель жидкостного насоса предпускового подогревателя
M23	Электродвигатель отопителя кабины левый
M38	Электропривод корректора фары левой
M39	Электропривод корректора фары правой
P3	Тахометр
P4	Указатель тока
P6	Указатель температуры охлаждающей жидкости
P7	Указатель давления масла
P8	Указатель уровня топлива
P12	Манометр (I контур тормозов)
P13	Манометр (II контур тормозов)
Q1	Выключатель аккумуляторной батареи механический
R12	Резистор электродвигателя предпускового подогревателя
R31	Резистор МСУД
S1	Выключатель приборов и стартера
S5	Выключатель аварийной световой сигнализации
S6	Переключатель отопителей кабины
S9	Переключатель света фар, указателей поворота и сигналов
S12	Переключатель стеклоочистителя
S14	Переключатель датчиков уровня топлива
S18	Выключатель противотуманного заднего фонаря
S22	Выключатель переднего моста
S29	Выключатель света заднего хода
S30	Выключатель сигналов торможения
S36	Выключатель сигнала водителю
S39	Переключатель освещения
S44	Выключатель предпускового подогревателя
S45	Переключатель режимов работы предпускового подогревателя
S73	Выключатель отопителей кабины
S123	Выключатель свечи накаливания предпускового подогревателя
S124	Выключатель сигнализатора стояночного тормоза
S127	Переключатель посезонной регулировки
S132	Выключатель свечей накаливания
S140	Кнопка запроса диагностики МСУД
X4	Розетка переносной лампы
X39	Колодка штыревая восьмиконтактная
X40	Колодка гнездовая восьмиконтактная
X42	Колодка гнездовая четырехконтактная
X43	Колодка штыревая четырехконтактная
X44	Колодка гнездовая четырехконтактная
X51	Колодка диагностики МСУД
Y47	Электромагнитный топливный насос предпускового подогревателя

Поделиться ссылкой:
