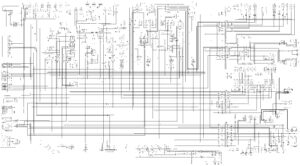

Полная электрическая принципиальная схема Урал 6370.

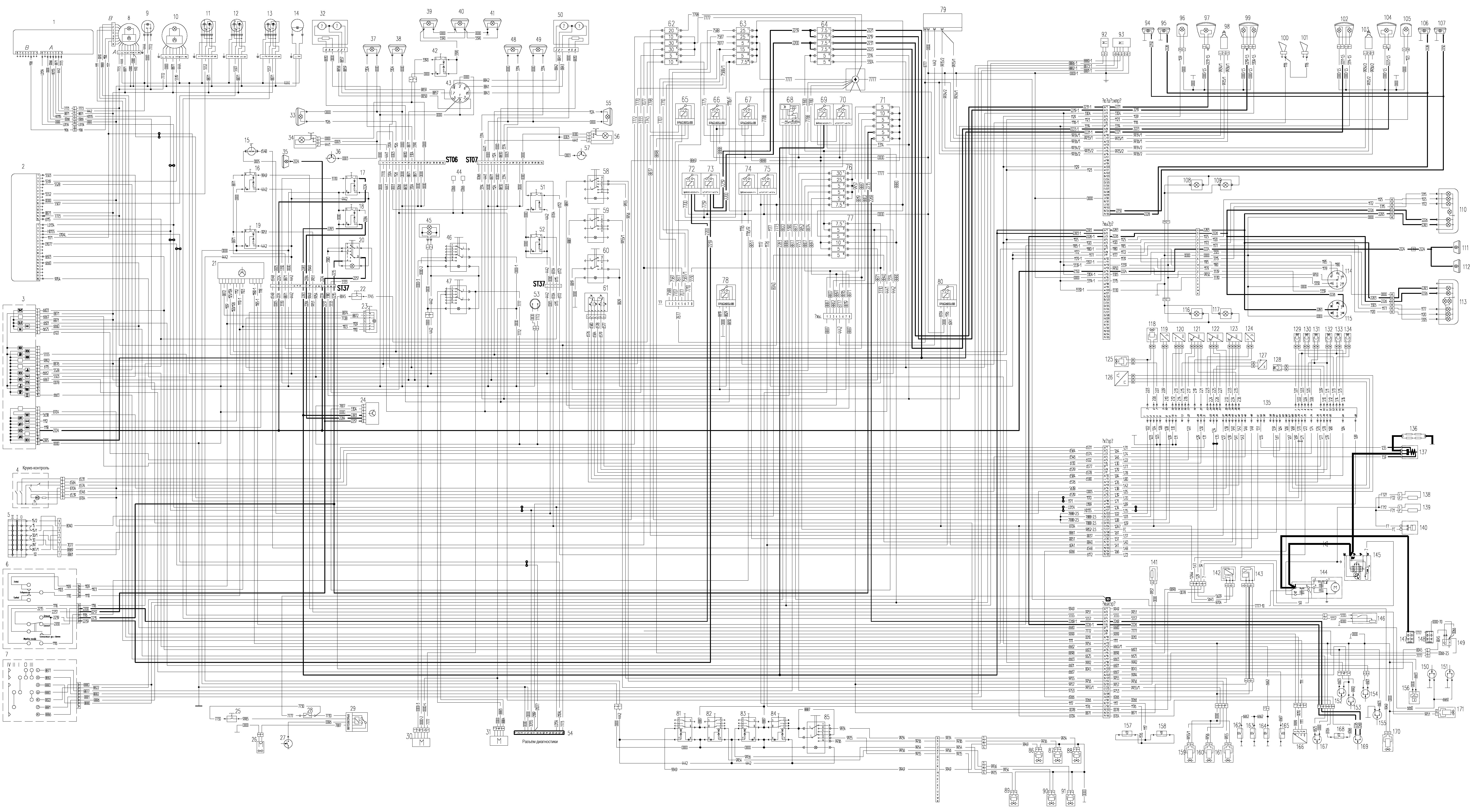

Электрическая принципиальная схема.

Схема электрооборудования 6370-3700001 (другой вариант).

1 – Тахограф; 2 – Блок двигателя интерфейсный (БДИ); 3 – Блок контрольных ламп; 4 – Переключатель “Круиз-контроль”; 5 – Выключатель стартера и приборов; 6 – Подрулевой переключатель поворотов и света фар; 7 – Подрулевой переключатель стеклоочистителя и стеклоомывателя; 8 – Электронный спидометр; 9 – Указатель напряжения бортовой сети; 10 – Электронный тахометр; 11 – Указатель температуры охлаждающей жидкости; 12 – Указатель давления масла в системе смазки двигателя; 13 – Указатель уровня топлива; 14 – Двухстрелочный манометр; 15 – Выключатель вспомогательного тормоза; 16 – Выключатель блокировки межосевого дифференциала; 17 – Выключатель фары освещения разгрузочной площадки; 18 – Выключатель задних противотуманных огней; 19 – Выключатель блокировки межколесного дифференциала; 20 – Переключатель наружного освещения; 21 – Реле прерыватель указателя поворотов; 22 – Дистанционный выключатель “массы”; 23 – Выключатель аварийной сигнализации; 24 – Реле задних противотуманных огней R13; 25 – Выключатель подъема кабины; 26 – Электродвигатель насоса; 27 – Датчик открытой радиаторной решетки; 28 – Термобиметаллический предохранитель; 29 – Реле подъема кабин; 30 – Кран отопителя кабины; 31 – Электродвигатель отопителя кабины; 32 – Электроуправляемое зеркало заднего вида левое; 33 – Повторитель указателя поворота левый; 34, 56 – Плафоны кабины; 35 – Фонарь кабины освещения погрузочной площадки; 36, 57 – Дверные выключатели плафонов; 37 – Фонарь контурный передний левый; 38 – Боковой габаритный фонарь левый; 39, 40, 41 – Фонари знака автопоезда; 42 – Выключатель знака автопоезда; 43 – Блок управления зеркалами заднего вида; 44 – Колодки для соединения с независимым подогревателем и отопителем; 45 – Подсветка управления отопителем кабины; 46 – Переключатель управления краном отопителя кабины; 47 – Переключатель управления электродвигателем отопителя кабины; 48 – Боковой габаритный фонарь правый; 49 – Фонарь контурный передний правый; 50 – Электроуправляемое зеркало заднего вида правое; 51 – Выключатель диагностики EDC; 52 – Выключатель диагностики БДИ; 53 – Розетка переносной лампы; 54 – Разъем диагностики; 55 – Повторитель указателя поворота правый; 58 – Переключатель подъема платформы; 59 – Переключатель управления самосвальным прицепом; 60 – Переключатель обогрева зеркал; 61 – Педаль акселератора; 62 – Блок предохранителей F1; 63 – Блок предохранителей F2; 64 – Блок предохранителей F3; 65 – Реле стартера R1; 66 – Реле разгрузки клеммы “15” R2; 67 – Реле разгрузки клеммы “15” R3; 68 – Реле стеклоочистителя R4; 69 – Дополнительное реле задних противотуманных огней; 70 – Реле габаритных огней R6; 71 – Блок предохранителей F4; 72 – Реле ближнего света фар R7; 73 – Реле дальнего света фар R8; 74 – Реле звуковых сигналов R9; 75 – Реле сигналов “стоп” R10; 76 – Блок предохранителей F5; 77 – Блок предохранителей F6; 78 – Реле обогрева зеркал; 79 – Блок управления корректорами фар; 80 – Реле датчик положения педали тормоза; 81 – Выключатель межосевого дифференциала РК; 82 – Выключатель коробки отбора мощности; 83 – Выключатель дополнительной коробки отбора мощности; 84 – Кнопка включения передач раздаточной коробки; 85 – Переключатель передач раздаточной коробки; 86 – Электромагнитный клапан межосевого дифференциала; 87 – Электромагнитный клапан низшей передачи РК; 88 – Электромагнитный клапан нейтрали РК; 89 – Электромагнитный клапан высшей передачи; 90 – Электромагнитный клапан коробкой отбора мощности; 91 – Электромагнитный клапан дополнительной коробки отбора мощности; 92 – Электродвигатель стеклоомывателя; 93 – Электродвигатель стеклоочистителя; 94, 107 – Дополнительные фары дальнего света; 95, 106 – Фары противотуманные; 96 – Указатель поворота левый; 97 – Модуль ближнего света фар левый; 98 – Мотор корректора фара левой; 99 – Модуль дальнего света фар с габаритом левой; 100, 101 – Звуковое сигнала; 102 – Модуль дальнего света фар с габаритом правой; 103 – Мотор корректора фара правой; 104 – Модуль ближнего света фар правой; 105 – Указатель поворота правой; 108, 109, 116, 117 – Боковое габаритное фонари; 110 – Фонарь задний правый; 111, 112 – Фары освещения разгрузочной площадки; 113 – Фонарь задний левый; 114, 115 – Розетки прицепа; 118 – Клапан заслонки моторного тормоза; 119 – Датчик числа оборотов распределительного вала; 120 – Датчик давления; 121 – Датчик низкого давления и низкой температуры топ; 122 – Датчик давления и температуры масла; 123 – Датчик давления наддува и температуры; 124 – Датчик числа оборотов распределительного вала; 125 – Клапан управления вентилятором; 126 – Датчик скорости вентилятора; 127 – Датчик температура окружающей среда; 128 – Устройство измерения топлива; 129, 150, 131, 132, 133, 134 – Форсунки впрыска топлива4 135 – Электронный блок управления; 136 – Нагревательные элемента предпускового подогрева воздуха; 137 – Реле предпускового подогрева воздуха; 138, 139 – Нагревательные элементы подогрева топлива фильтре тонкой очистки; 140 – Термореле подогрева топлива; 141 – Нагревательный элемент осушителя воздуха; 142 – Датчик уровня вода в топливе; 143 – Нагревательный элемент подогрева топлива в фильтре грубой очистки; 144 – Стартер; 145 – Генератор; 146 – Датчик уровня топлива; 147, 148 – Батареи аккумуляторные; 149 – Выключатель “массы”; 150, 151 – Датчики межколесной блокировки; 152 – Датчик включения межосевой блокировки РК; 153 – Датчик включения пониженной передачи РК; 154 – Датчик включения коробки отбора мощности; 155 – Датчик межосевой блокировки; 156 – Датчик засоренности воздушного фильтра; 157, 158 – Выключатели пневматические сигнала торможения; 159 – Электропневмоклапан подъема самосвального прицепа; 160, 161 – Электропневмоклапана подъема платформы; 162, 163, 164 – Датчики аварийного давления воздуха; 165 – Датчик стояночного тормоза; 166 – Датчик скорости; 167 – Датчик нейтрали; 168 – Датчик сцепления; 169 – Датчик включения сигнала заднего хода; 170 – Электропневмоклапан межосевой блокировки; 171 – Электропневмоклапан межколесной блокировки.
