P0647 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

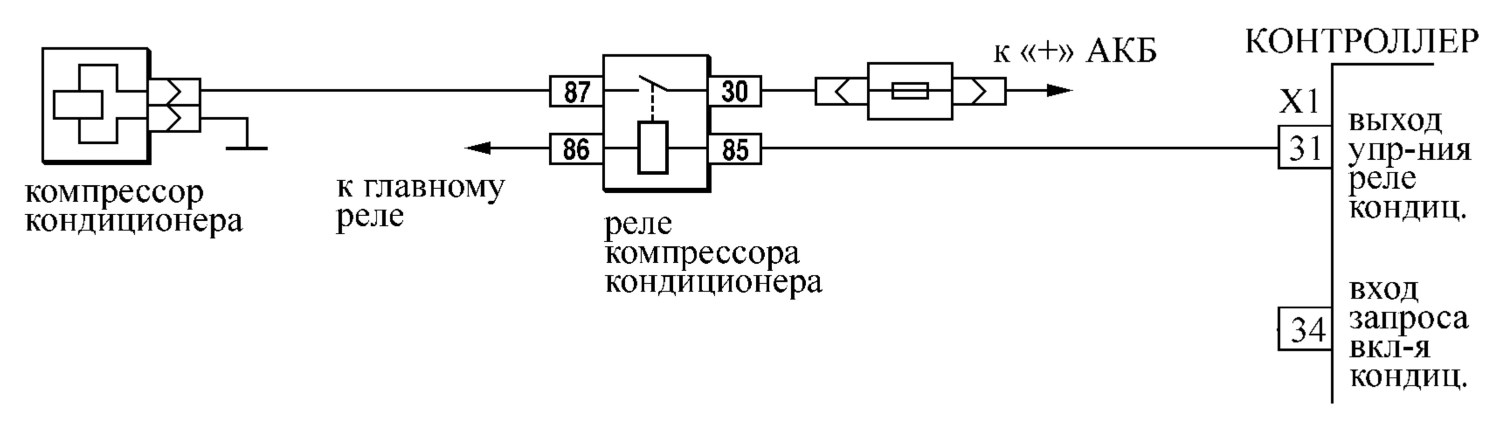

Код P0647. Реле муфты компрессора кондиционера, замыкание цепи управления на бортовую сеть.

Код Р0647 заносится если:

– двигатель работает;

– команда на включение кондиционера выполнена (B_KOE = ВКЛ);

– самодиагностика драйвера реле муфты компрессора кондиционера определила на выходе замыкание на источник питания.

Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.

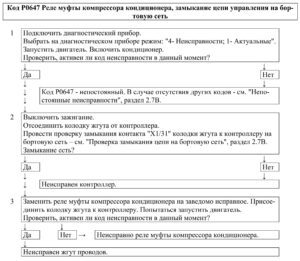

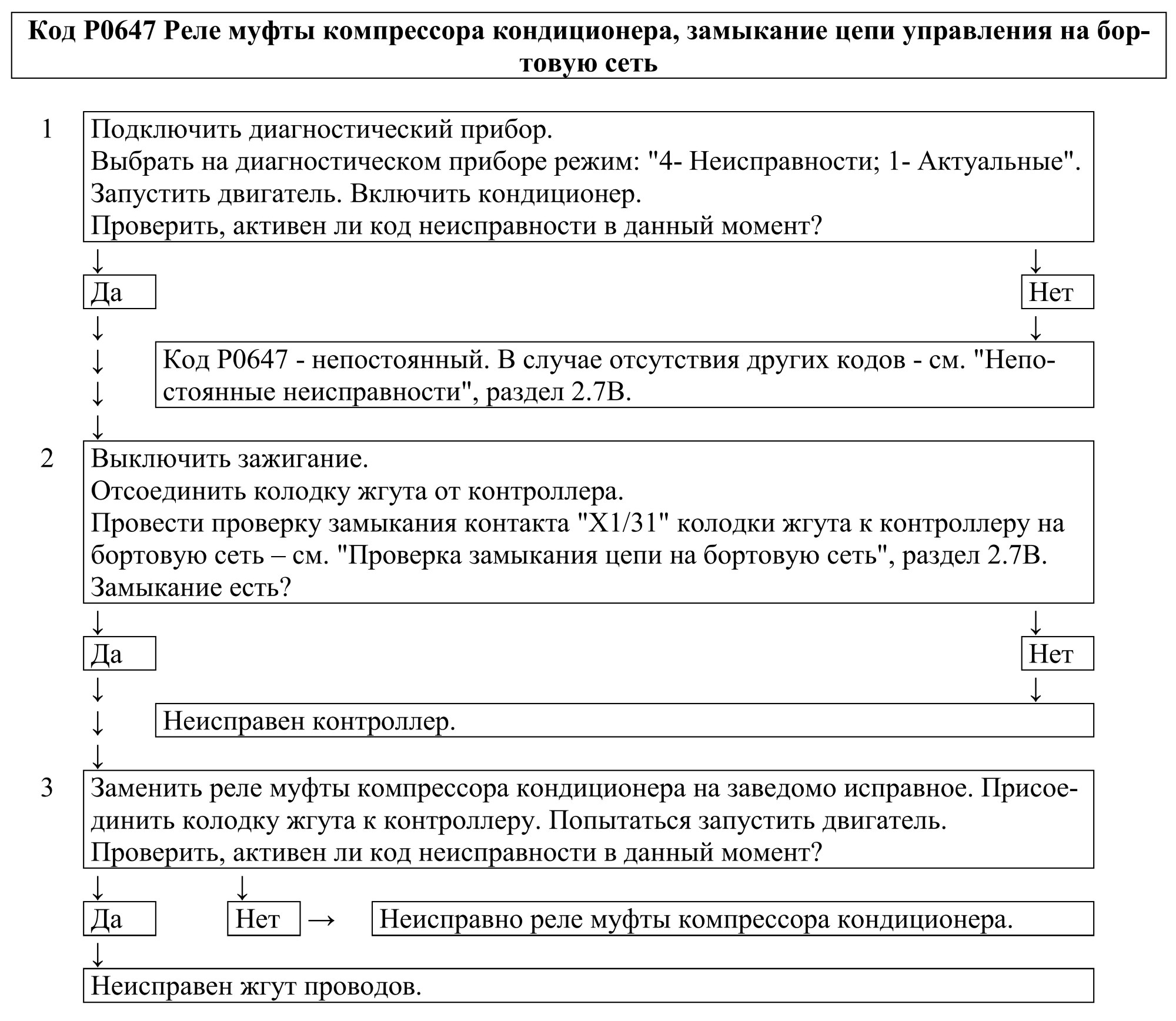

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется наличие постоянной неисправности.

2. Определяется наличие замыкания на источник питания цепи управления реле муфты компрессора кондиционера.

3. Проверяется исправность реле муфты компрессора кондиционера.

Диагностическая информация.

В контроллере используется драйвер реле муфты компрессора кондиционера, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепи управления реле.

Управлять включением реле муфты компрессора кондиционера можно с помощью диагностического прибора в режиме “2 – Управление ИМ”.
