Код P0201 (P0202, P0203, P0204). Форсунка цилиндра 1 (2, 3, 4), цепь неисправна.

Код Р0201 (Р0202, P0203, Р0204) заносится, если:

– двигатель работает;

– самодиагностика драйвера форсунок определила отсутствие нагрузки на одном или нескольких выходах.

Сигнализатор неисправностей загорается через 5 секунд после возникновения кода неисправности.

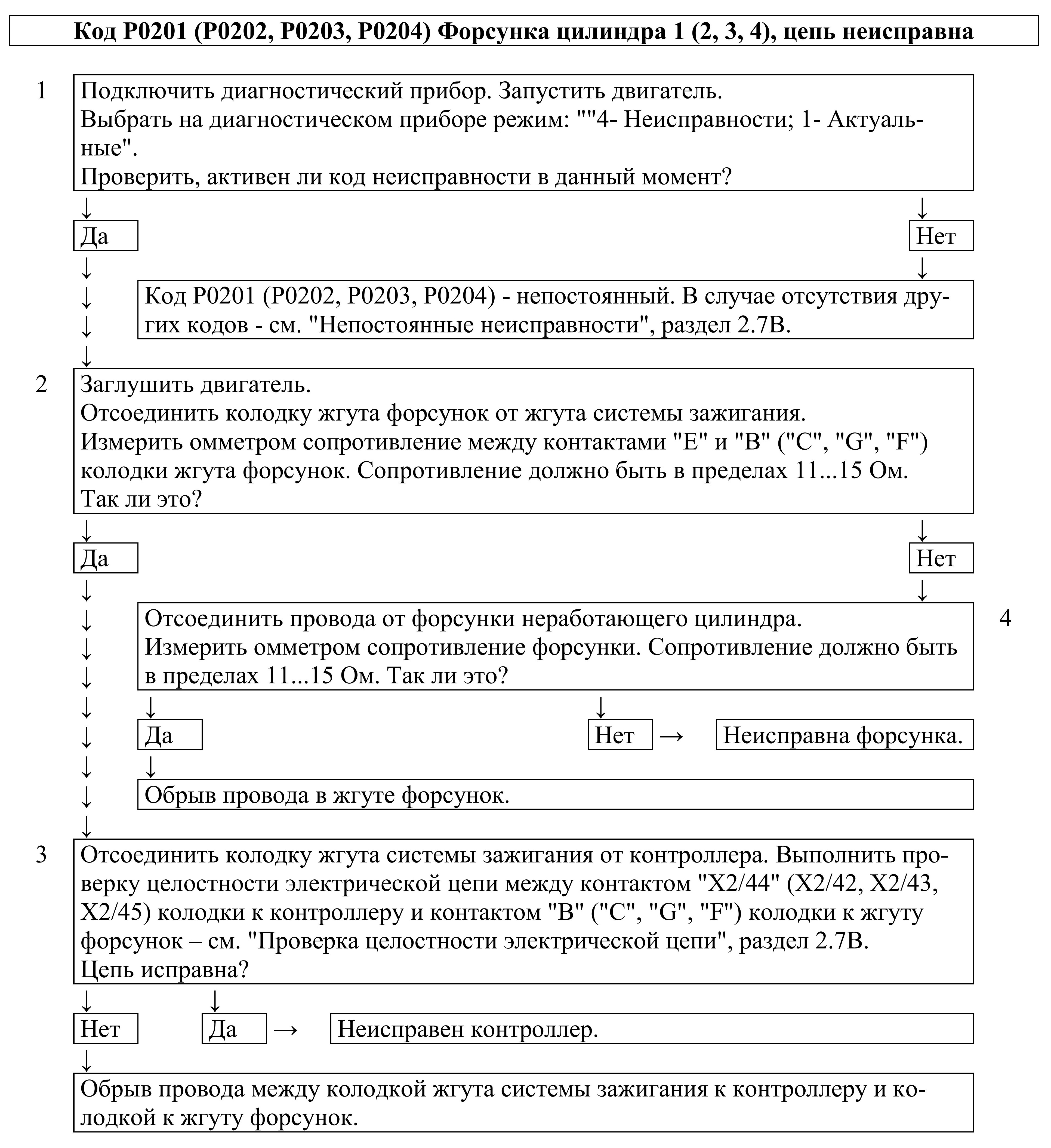

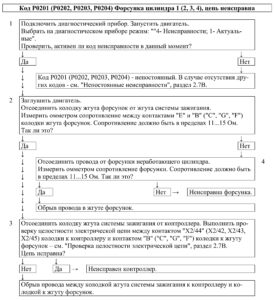

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется наличие постоянной неисправности.

2. Проверяется жгут форсунок.

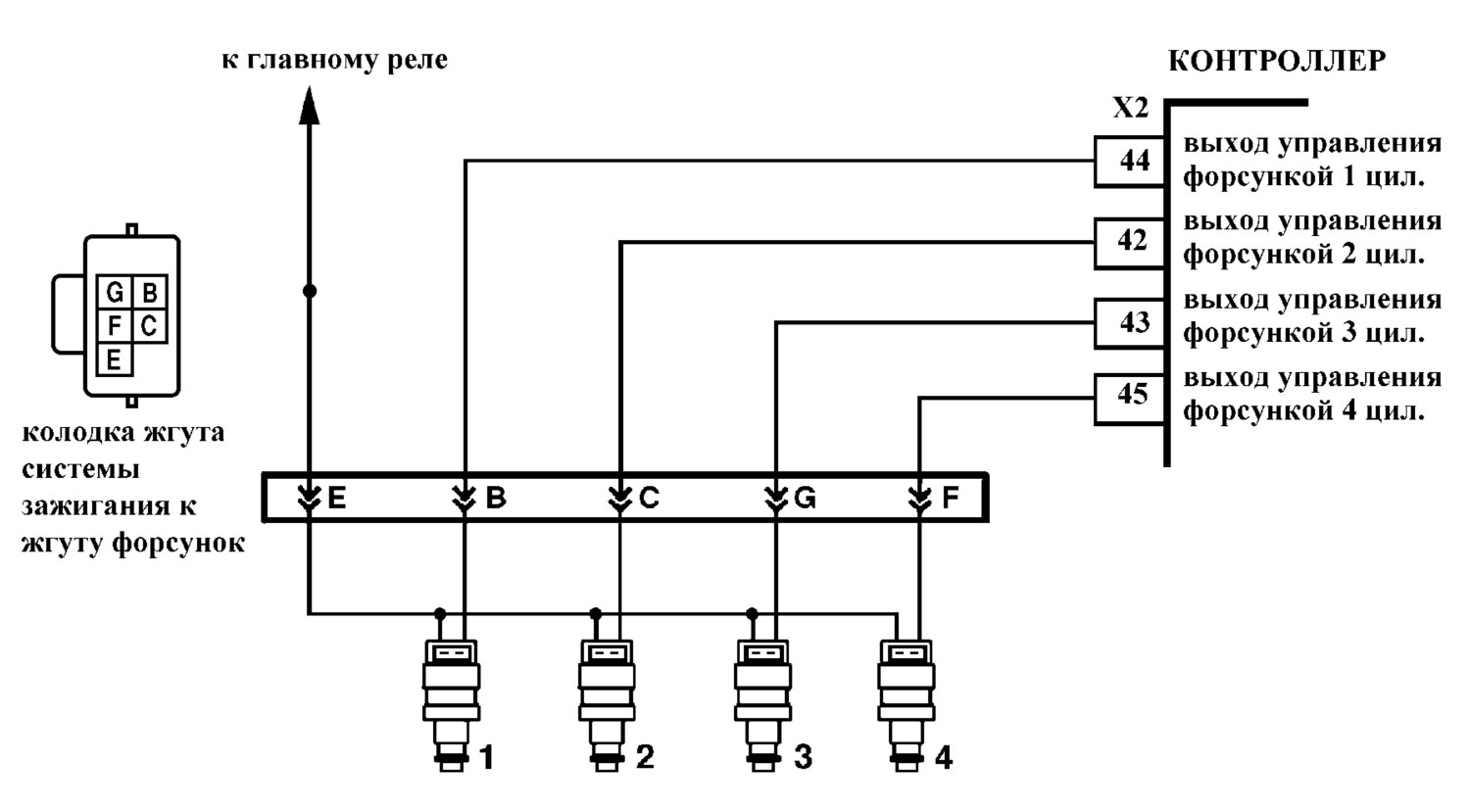

3. Проверяется сопротивление цепи между колодкой жгута системы зажигания к контроллеру и колодкой к жгуту форсунок.

4. Проверяется сопротивление форсунки неработающего цилиндра.

Диагностическая информация.

В контроллере используется драйвер форсунок, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепей управления форсунками.

Раздел 2.7В.

После ремонта запустить двигатель, сбросить коды и убедиться в отсутствии неисправности.
