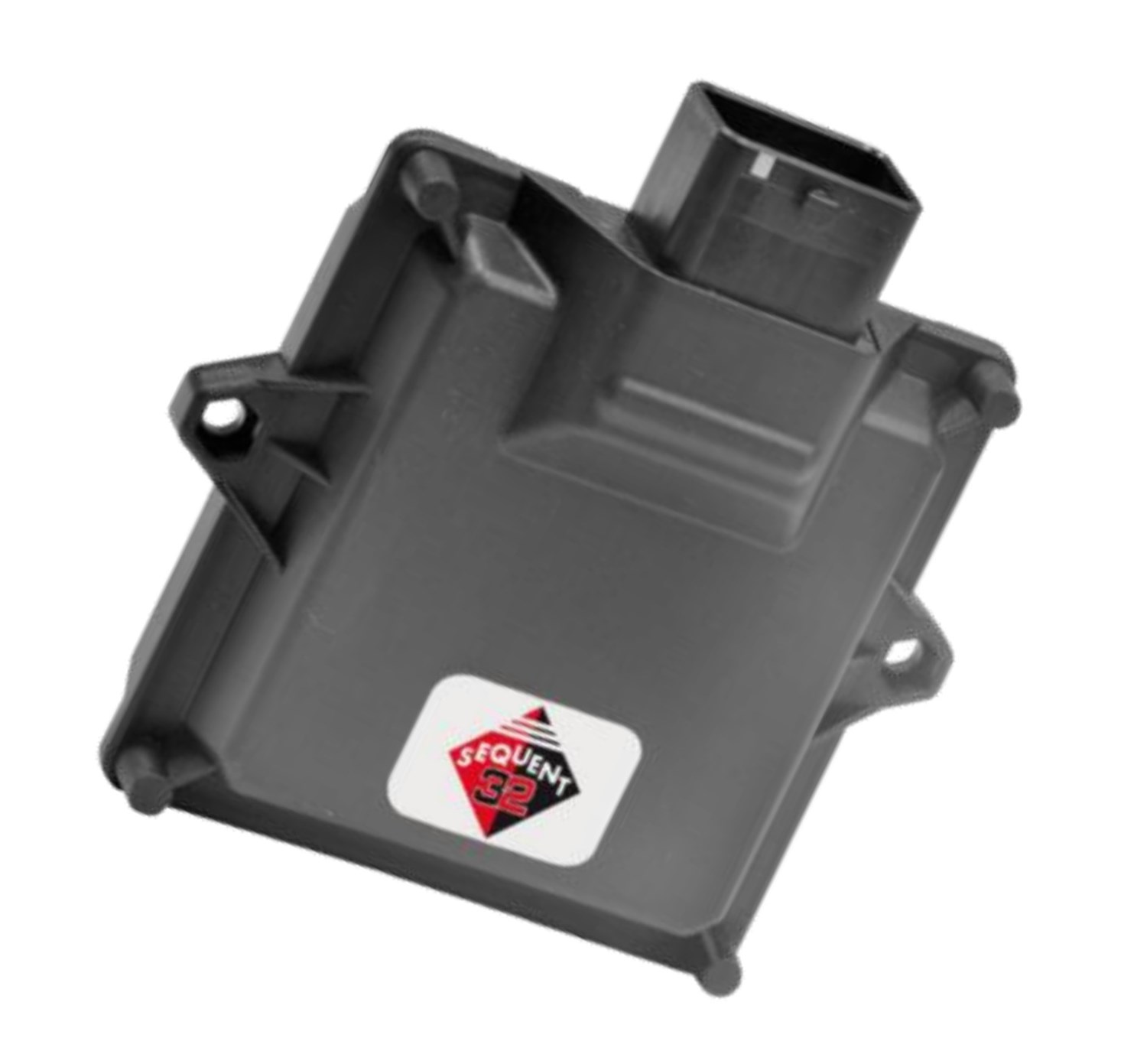

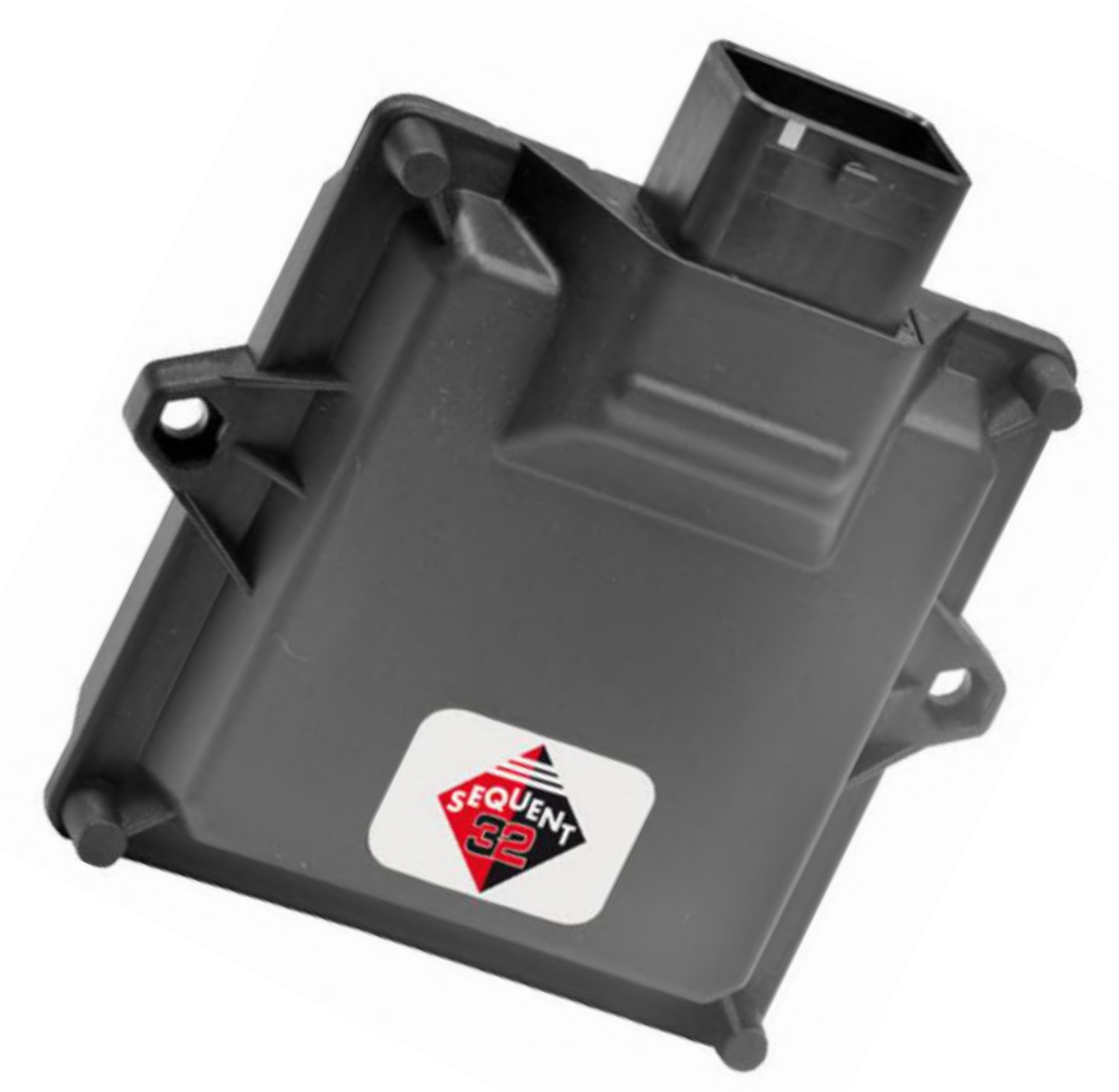

ЭБУ Sequent 32.

Главные характеристики.

– Автомобильный микроконтроллер 16-бит-24 МГц;

– Водонепроницаемый (IPX9K);

– Установка в моторном отсеке;

– Соответствует в автомобильной стандарт по защите ввода / вывода;

– Рабочее напряжение 8-16 В;

– Максимальное напряжение 24 В (менее 5 минут);

– Малый размер и вес 129 мм х 35 мм, 150 г (без разъема);

– Нет потребления в контроллере, когда не выключен;

– Диагностика датчиков совместима с EOBD;

– Поддержка новых инструментов калибровки BRC;

– EMC электромагнитной совместимости;

– Резка и эмуляция бензиновых форсунок интегрированная в ECU;

– LPG/CNG Реле интегрирован в ECU.

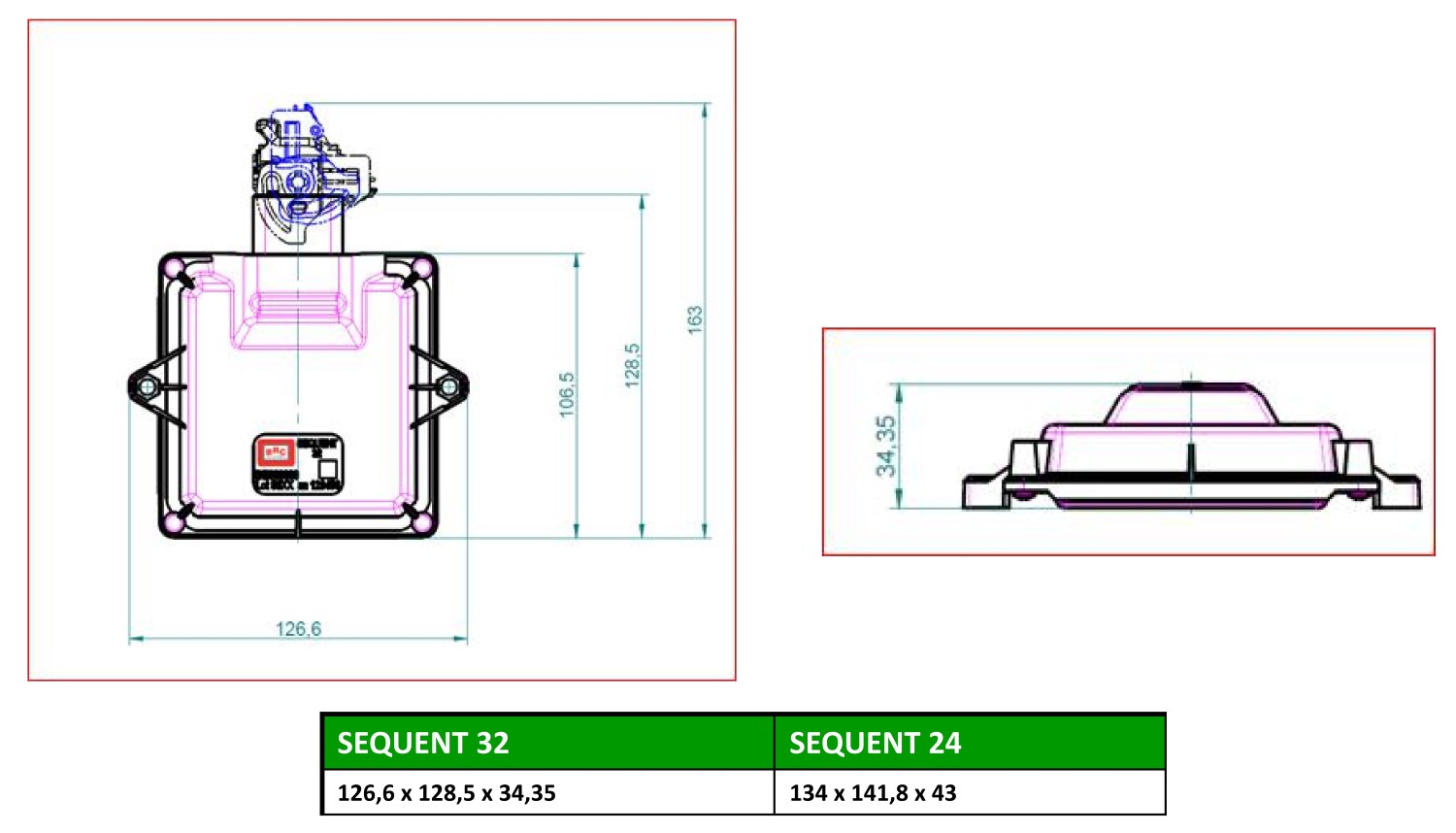

Размеры.

ЭБУ Sequent 32: 2 версии.

OBD COD: DE817020.

No OBD COD: DE817030.

Технологические улучшения.

– Снижение размера и веса

– Повышение сигналов и возможности использования

– Используя инновационные электронные компоненты

Software.

Калибровка должна быть сделана с программой BRC Calibration Tool.

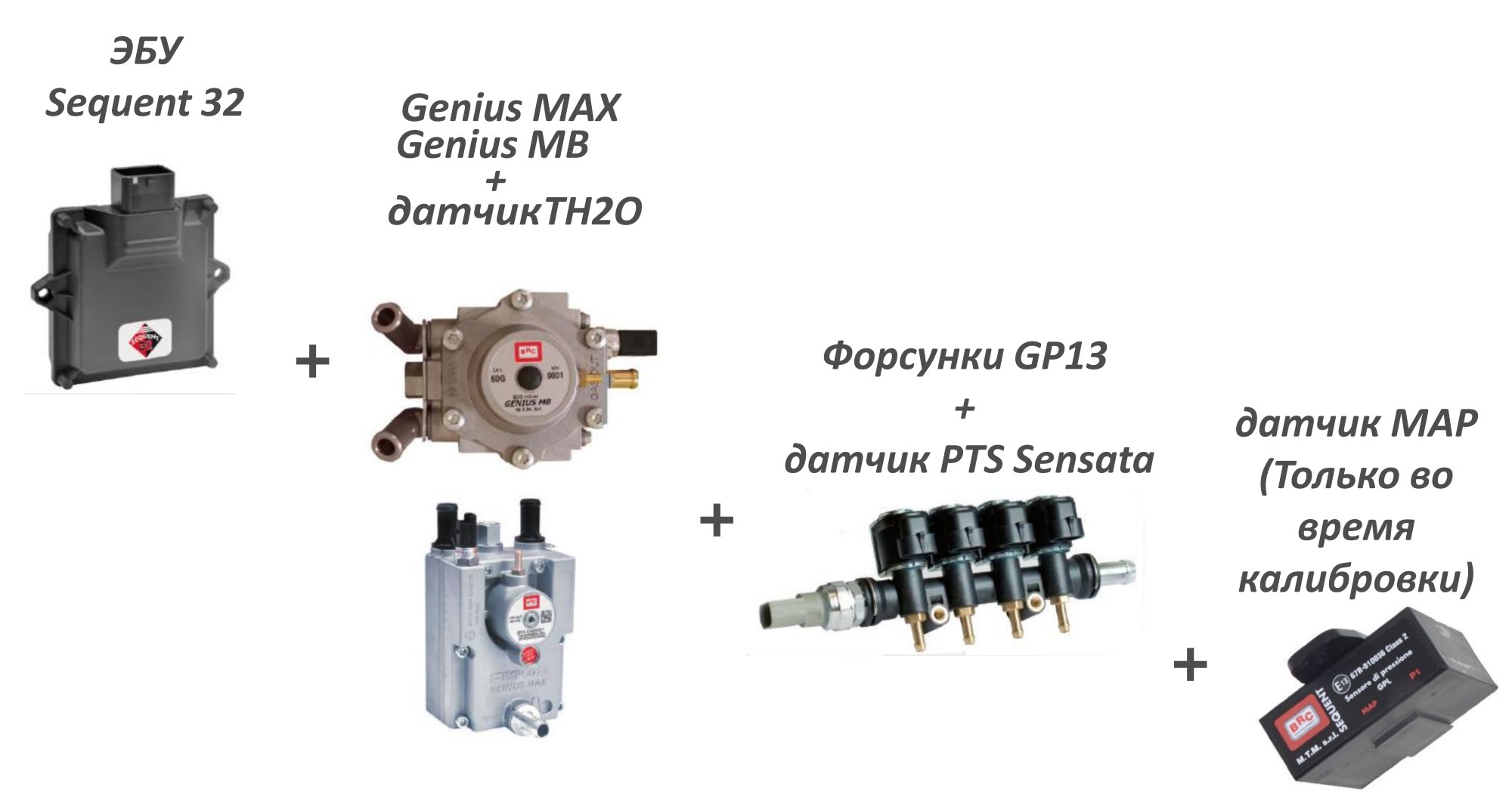

Sequent ALBA 32.

Sequent ALBA 32 LPG (3-4 Цил).

Sequent ALBA 32 CNG (3-4 Цил).

Sequent alba 32 – комплекты LPG.

Комплект 3-цилиндровый:

09SQ15S32001 KIT ALBA Фронт 3цил. LPG GENIUS MB 800;

09SQ15S32044 KIT ALBA Фронт 3цил LPGGENIUS MB 1200

Комплект 4-цилиндровый:

09SQ15S32002 KIT ALBA Фронт 4 цил. LPG GENIUS MB 800;

09SQ15S32003 KIT ALBA Фронт 4 цил. LPG GENIUS MB 1200;

09SQ15S32005 KIT ALBA Фронт 4 цил. LPG GENIUS MB 1500;

09SQ15S32007 KIT ALBA Фронт 4 цил. LPG GENIUS MAX.

– Блок S32

– Редуктор GENIUS MB/ MAX (+ датчик TH2O);

– Электроклапан ET98 “WP” MY07;

– Фильтр CERTOOLS;

– Форсунка GP13;

– Датчик PTS-SENSATA 4,5 Бар;

– Проводка;

– Переключатель для резистивного датчика уровня.

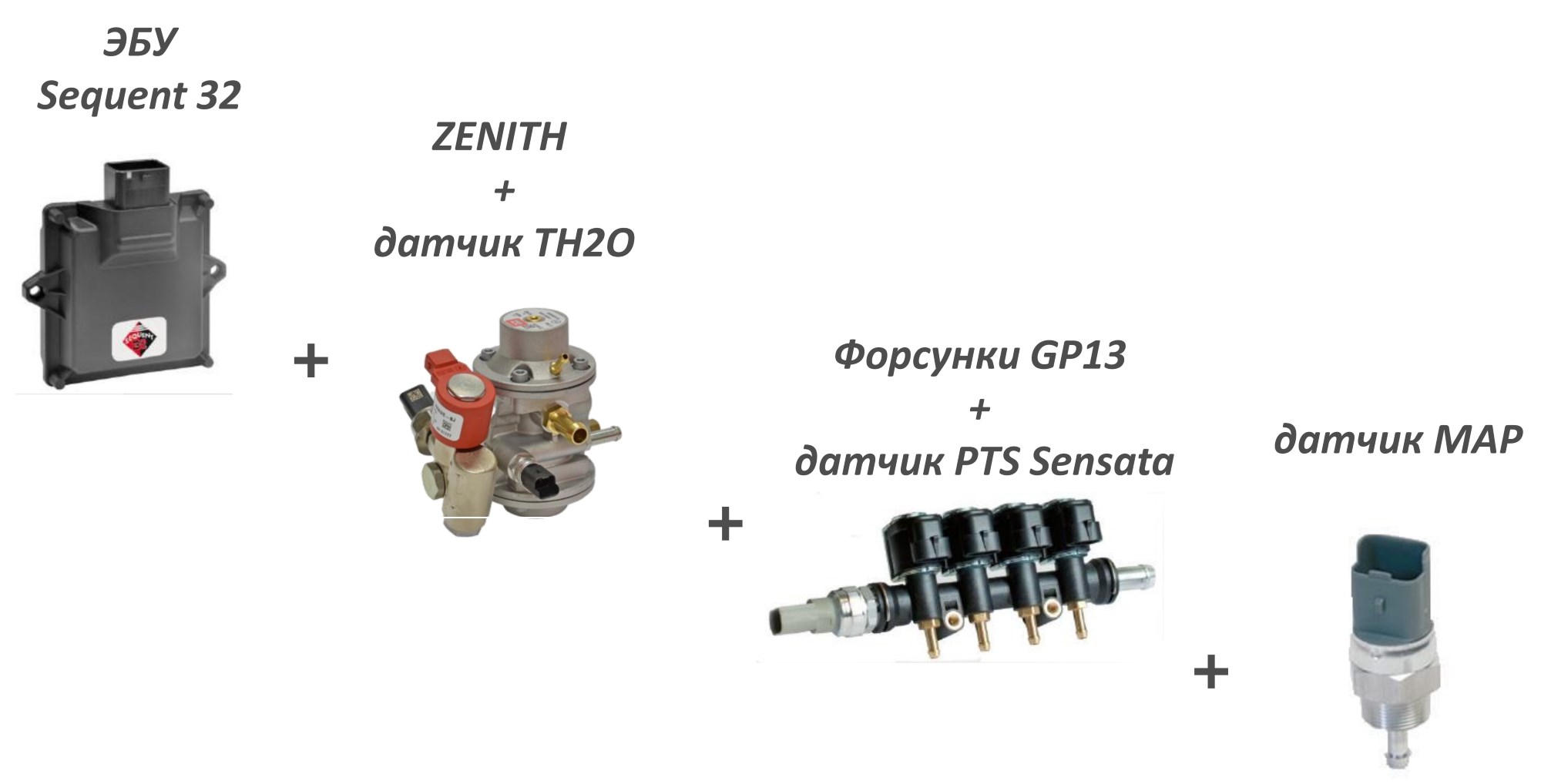

Sequent alba 32 – комплекты CNG.

Комплект 3-цилиндровый:

09SM90000001 KIT ALBA Фронт 3 цил. CNG ZENITH.

Комплект 4-цилиндровый:

09SM90000002 KIT ALBA Фронт 4 цил. CNG ZENITH.

– Блок S32;

– Редуктор ZENITH (+ датчик TH2O);

– Электроклапан и резистивный датчик уровня;

– Форсунка GP13;

– Датчик PTS-SENSATA 4,5 Бар;

– Проводка;

– Переключатель.

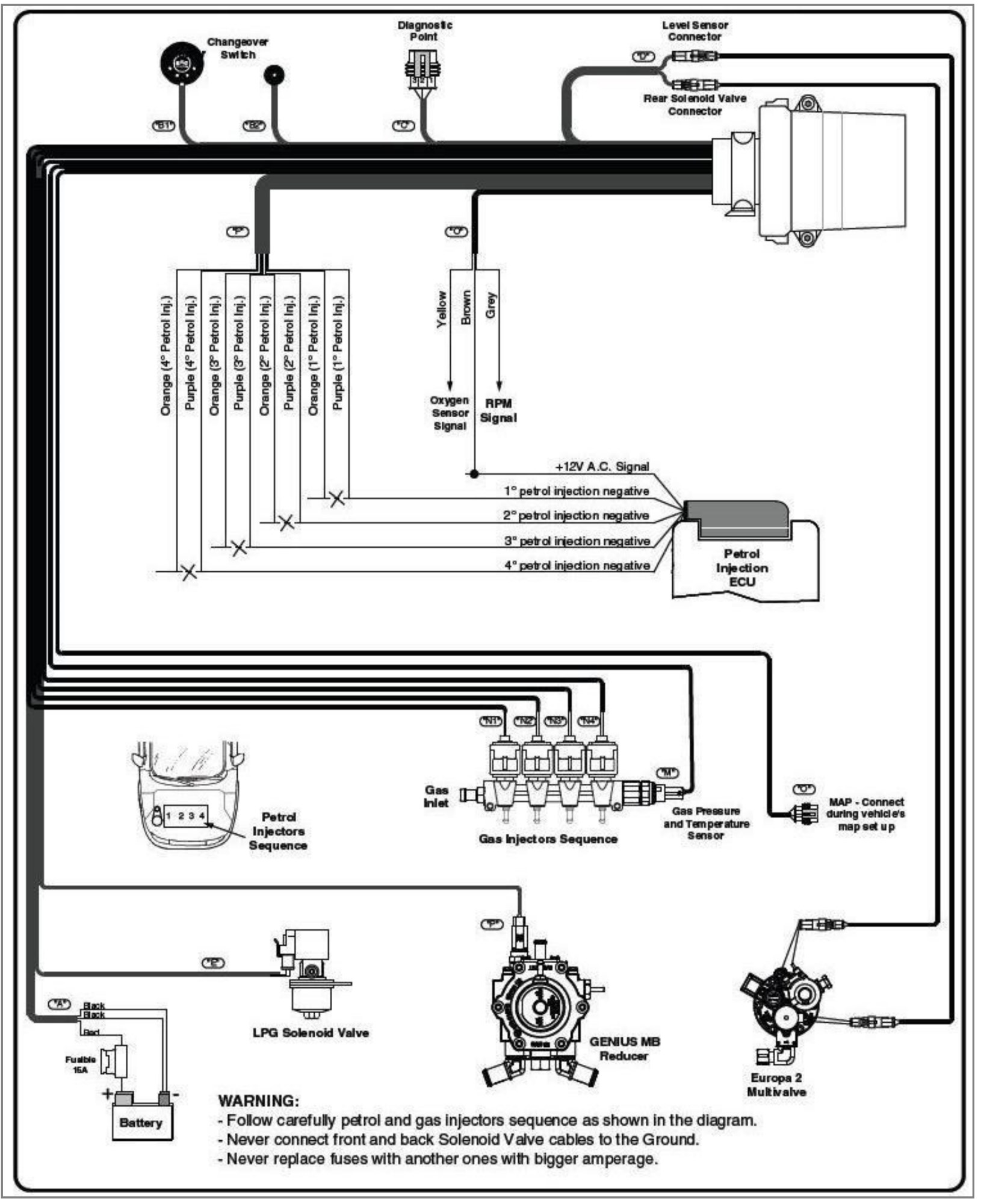

Схема подключения Sequent ALBA 32.

Подключить:

– Питание;

– Зажигание;

– Сигнал RPM или MAP;

– Резка бензиновых форсунок.

Необязательное:

– Лямбда-Зонд.

Конфигурация MAP:

– Не подключен (только при калибровке) – RPM подключены;

– BRC (DE802042) – RPM сигнал не обязателен;

– OEM (оригинальный MAP сенсор) – RPM сигнал не обязателен.

Sequent 32.

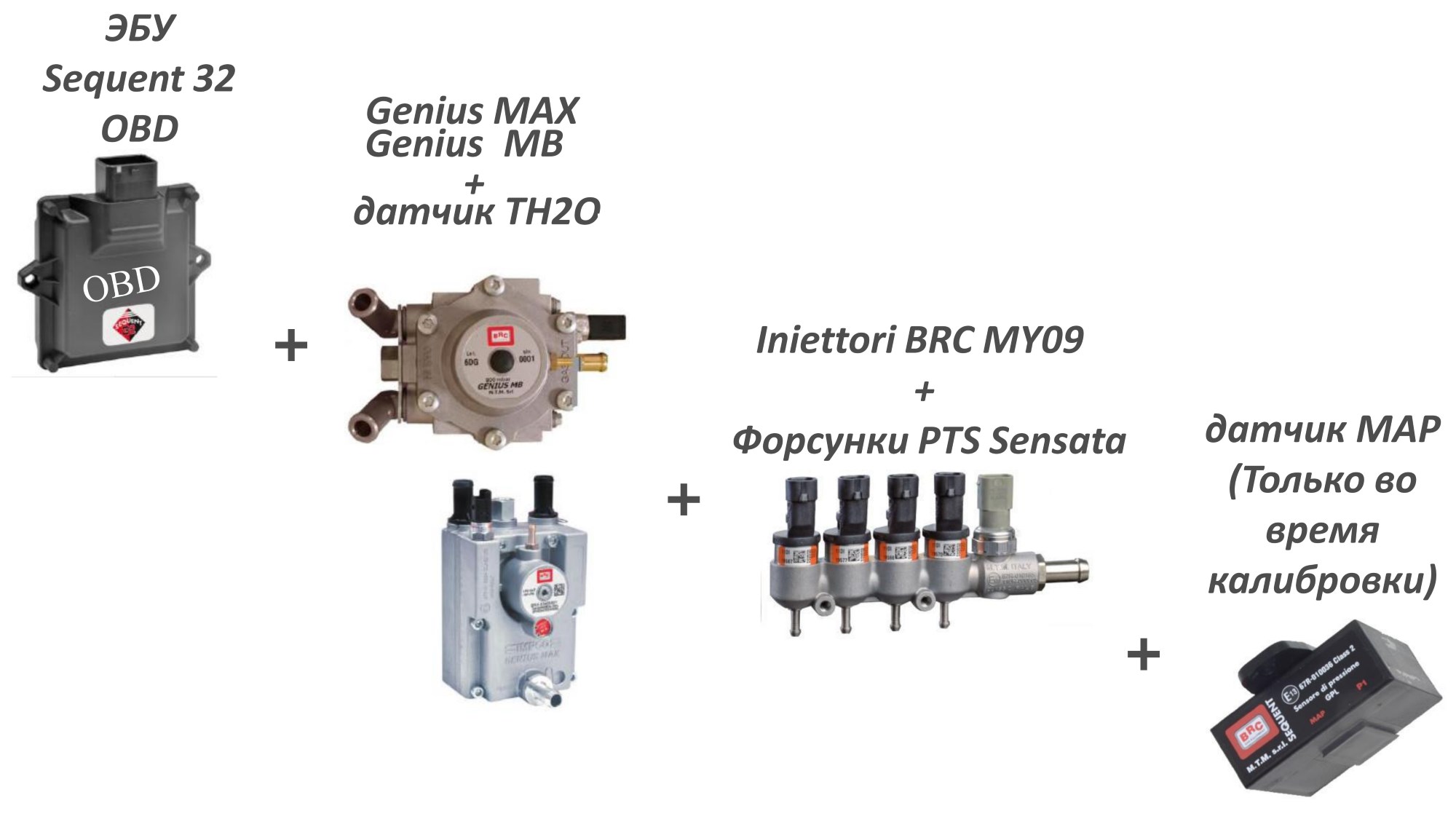

Sequent 32 LPG (3-4 Цил).

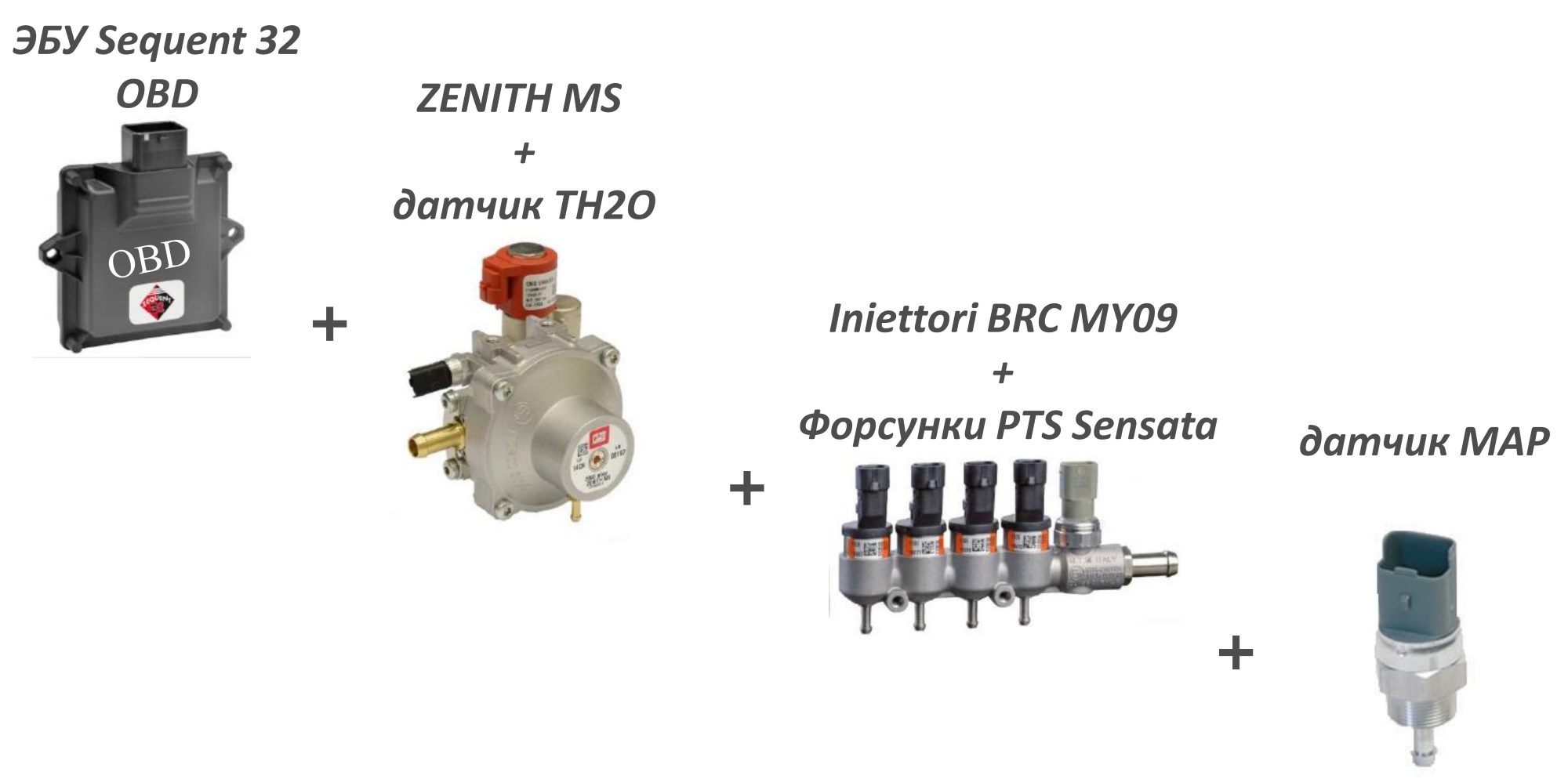

Sequent 32 CNG (3-4 Цил).

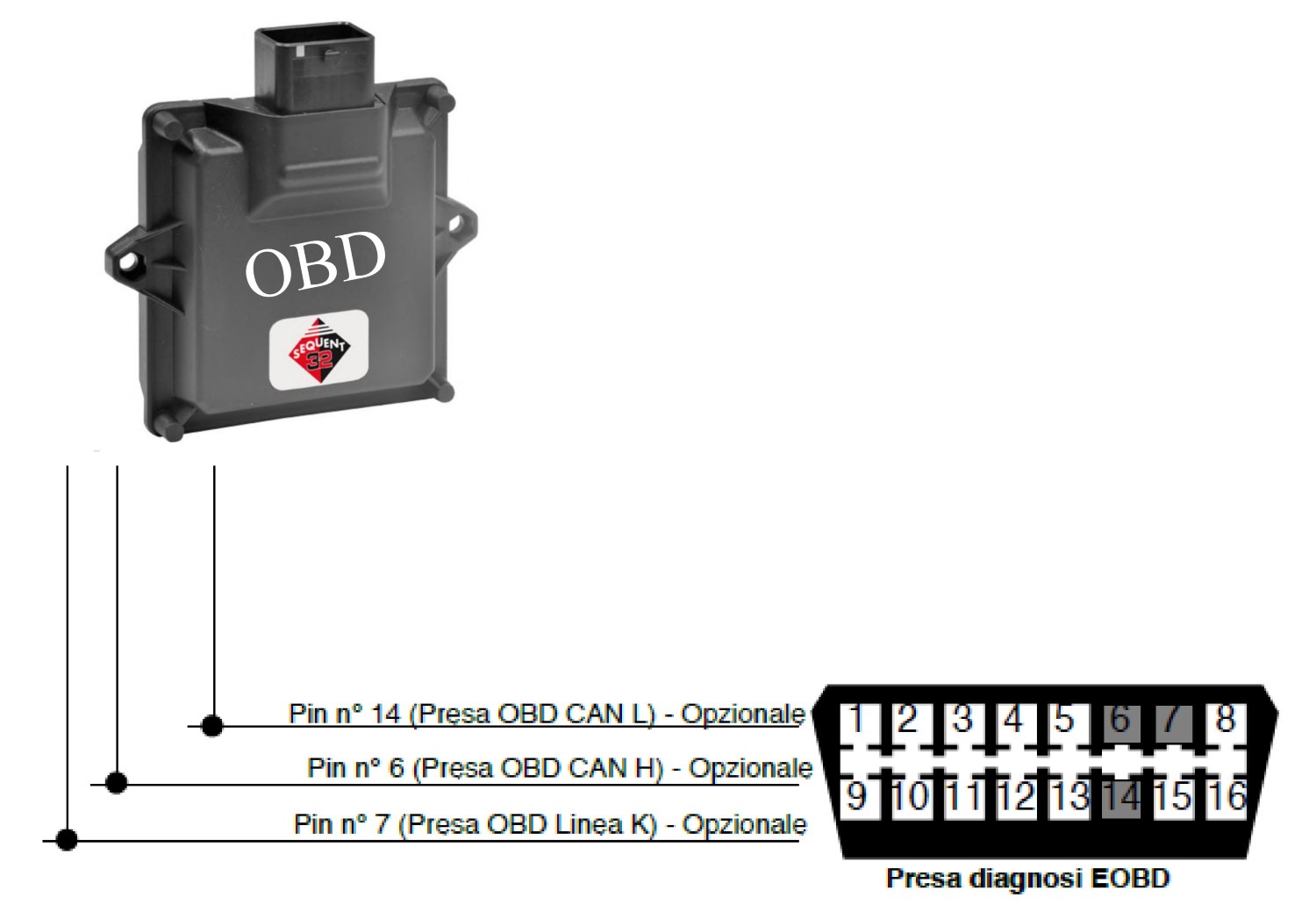

Схема подключения Sequent 32 OBD.

Подключить:

– Питание;

– Зажигание;

– Сигнал RPM или MAP;

– Резка бензиновых форсунок.

Необязательное:

– Лямбда-Зонд;

– OBD.

Connection	6-7-8-9	1-2-3
Type	CAN BUS	K LINE
PIN	6-14	7

Конфигурация MAP:

– Не подключен (только при калибровке) – RPM подключены;

– BRC (DE802042) – RPM сигнал не обязателен;

– OEM (оригинальный MAP сенсор) – RPM сигнал не обязателен.
