Общая информация.

Общие сведения.

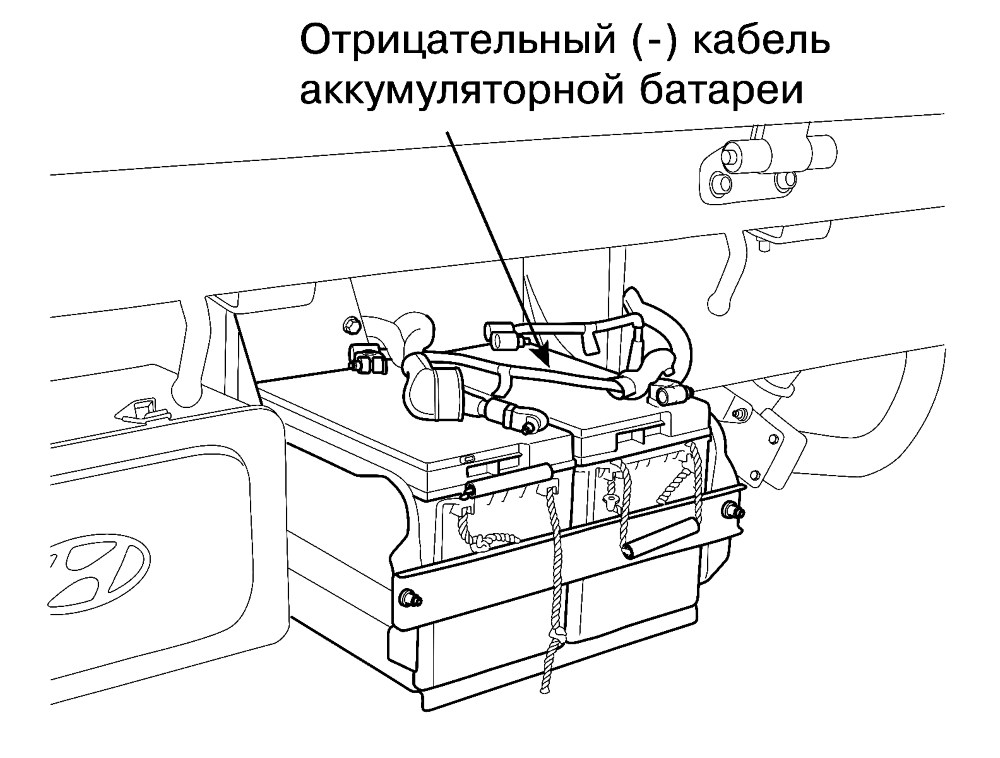

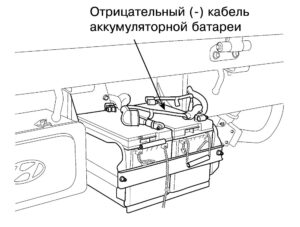

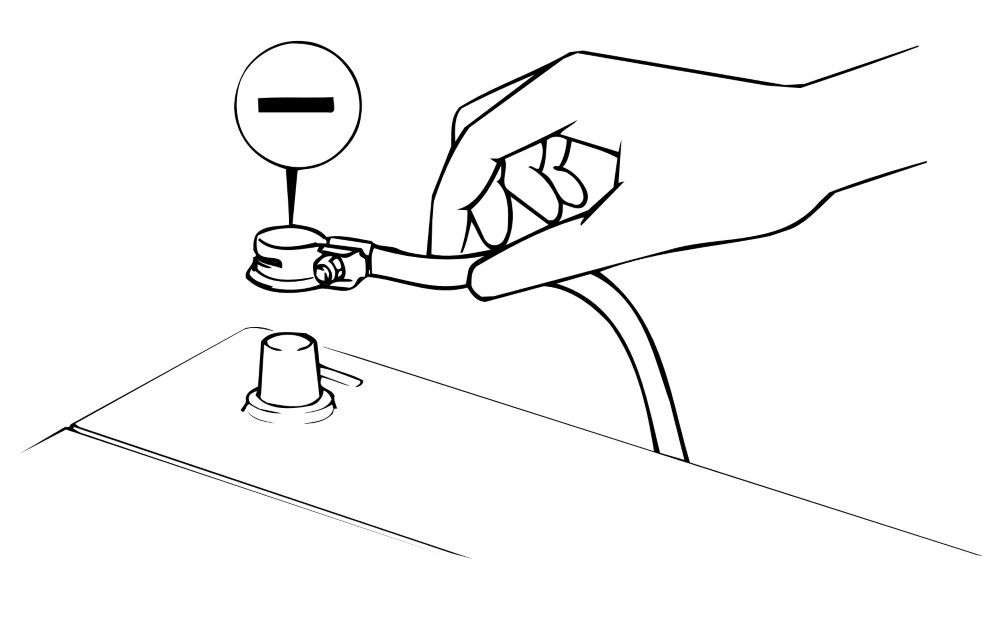

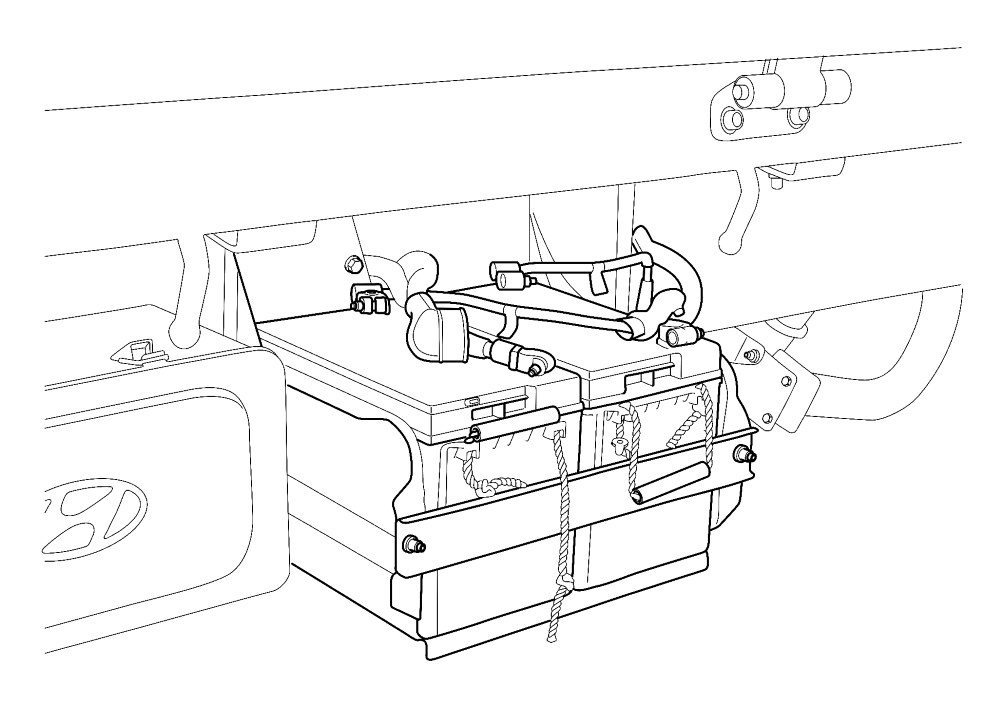

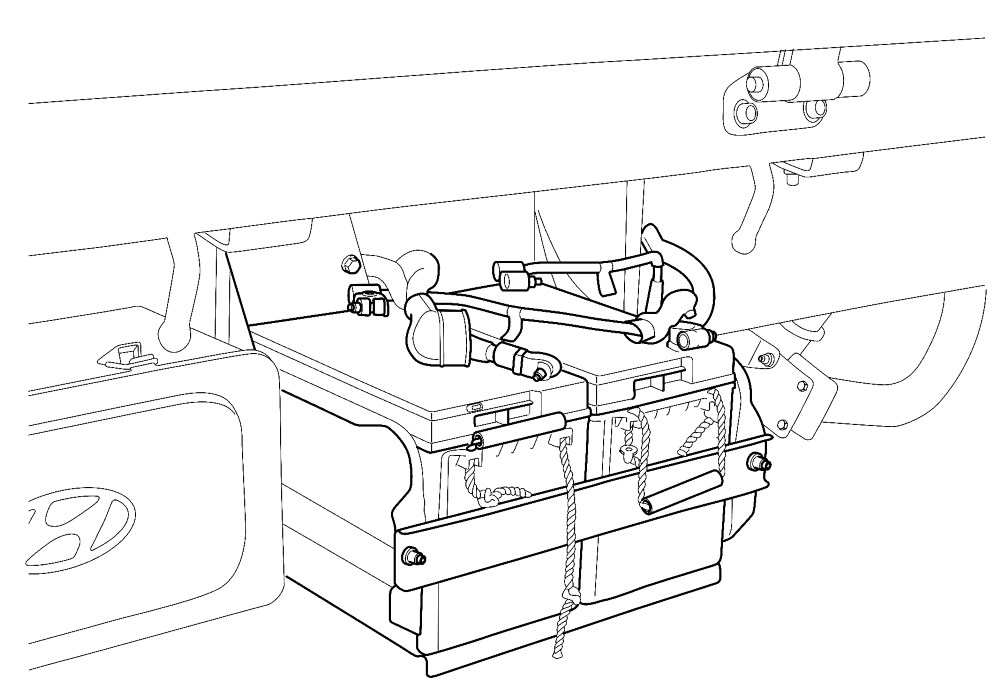

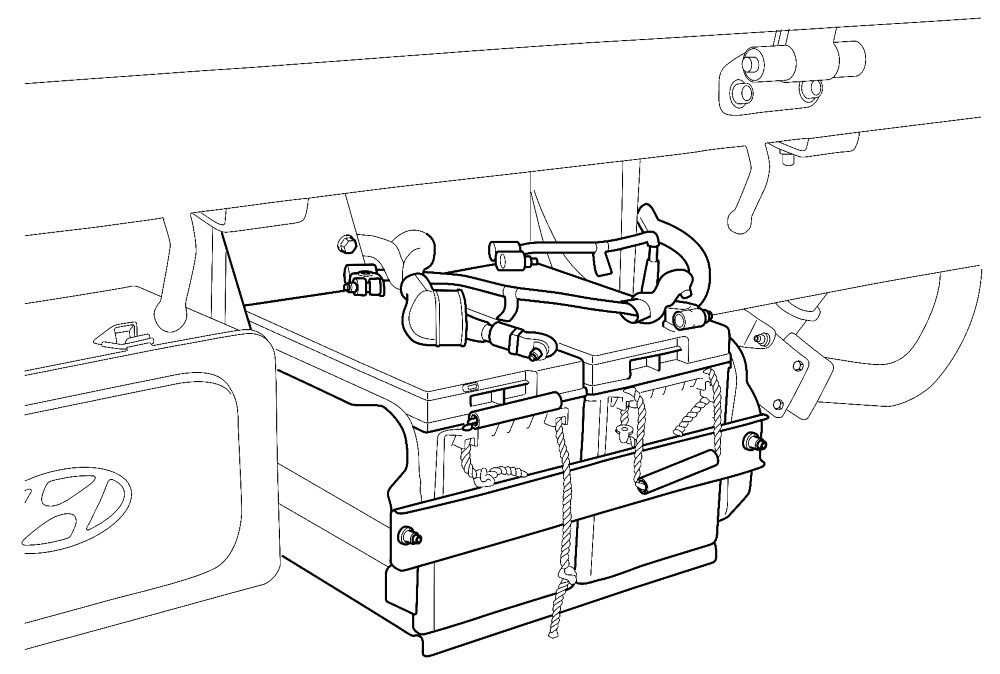

1. Для обслуживания электрической системы сначала следует отсоединить кабель от отрицательной (-) клеммы аккумуляторной батареи.

Внимание.

• Перед подсоединением или отсоединением кабеля от отрицательной (-) клеммы все выключатели осветительных приборов должны находиться в положении «OFF». (В противном случае произойдет повреждение полупроводниковых устройств).

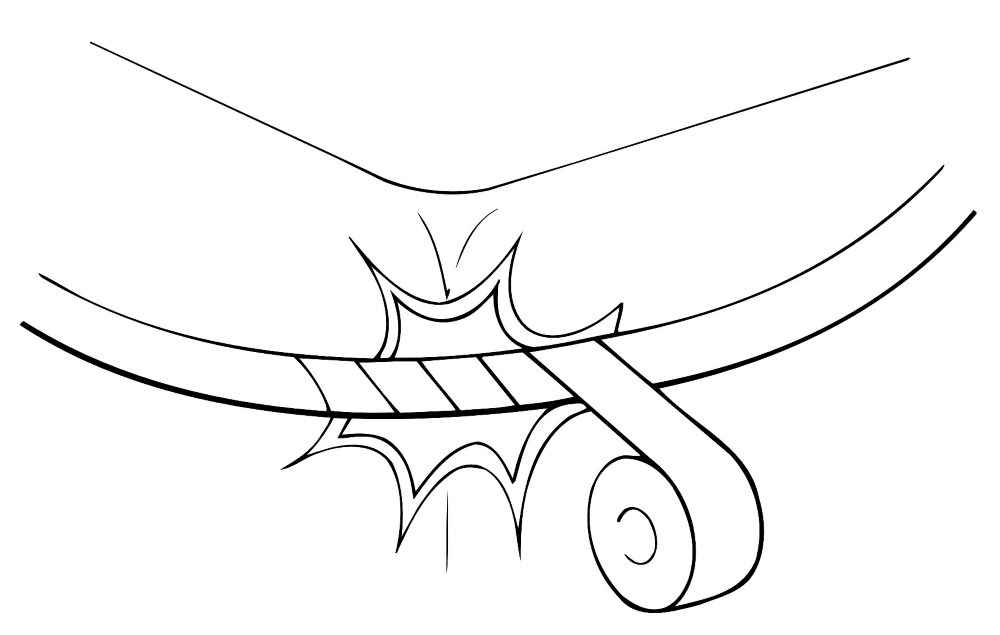

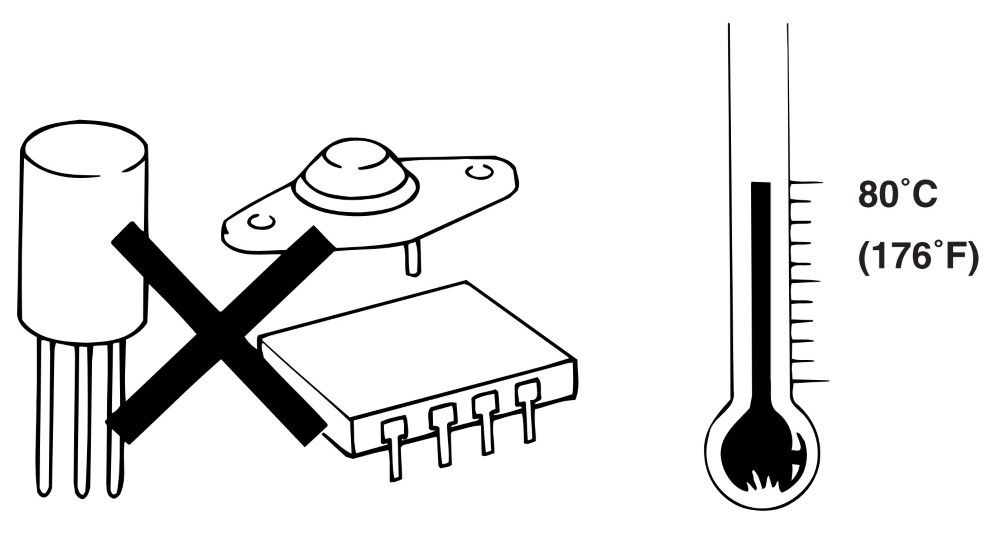

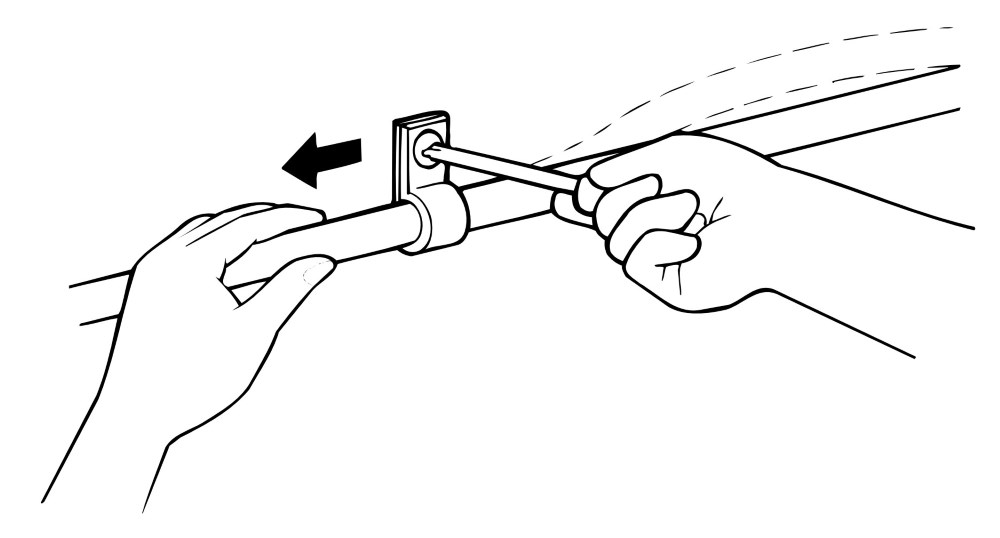

2. Если жгут электропроводки может соприкасаться с острой кромкой или углом, во избежание повреждения жгута обмотайте этот участок изолентой.

3. При установке компонентов на автомобиль не оборвите и не повредите жгут электропроводки.

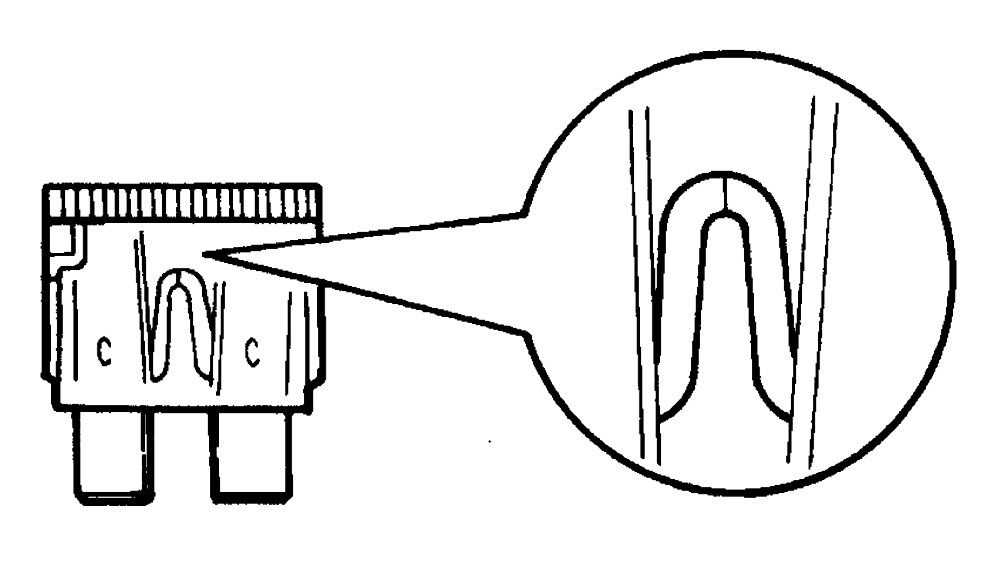

4. Если перегорел плавкий предохранитель, замените его новым с таким же номиналом. Если использовать предохранитель с номиналом выше, может произойти повреждение электрических компонентов или возгорание.

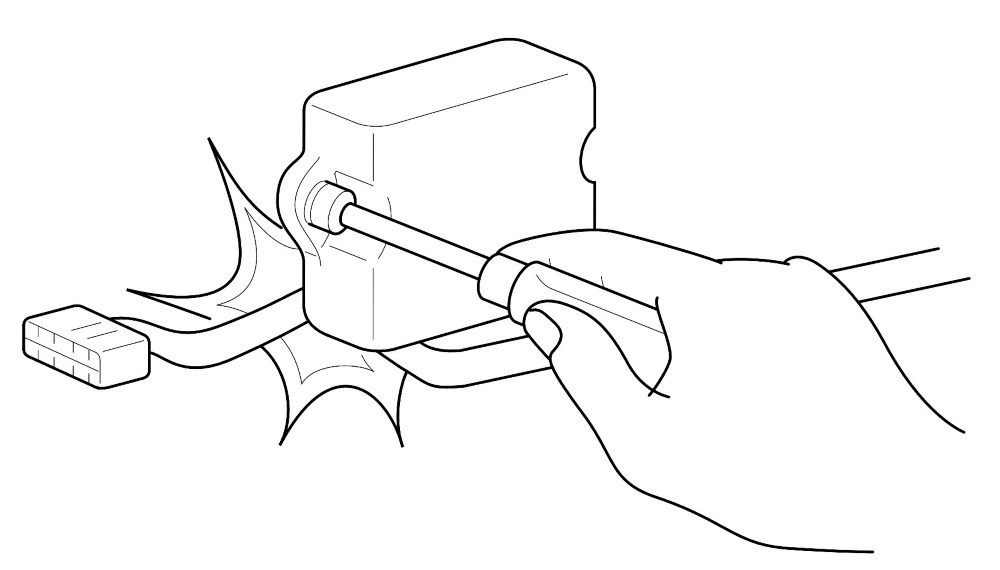

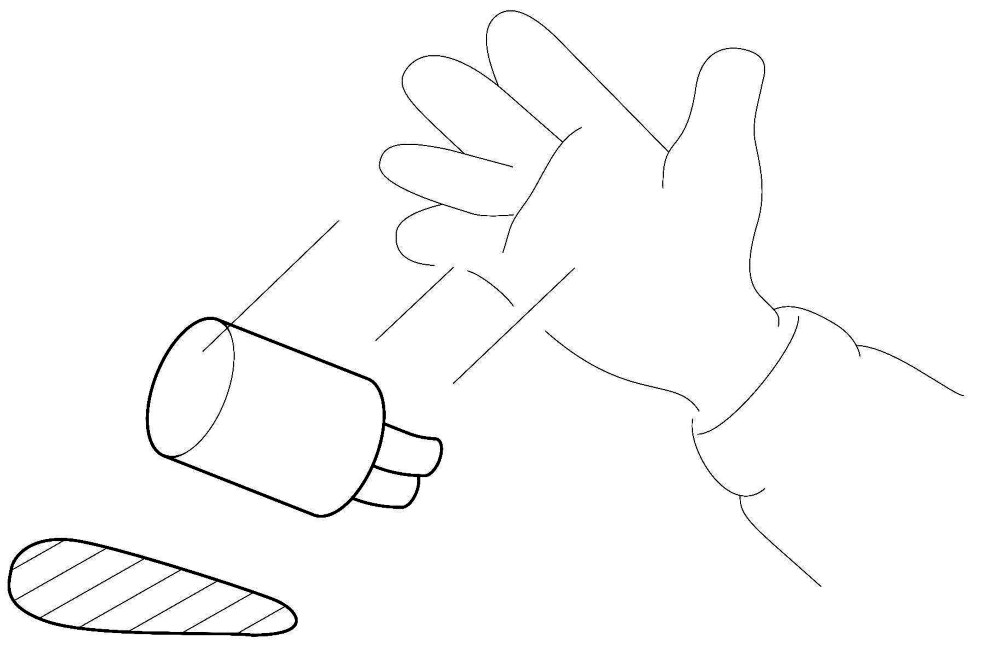

5. Не ударяйте датчики или реле. Не роняйте их на пол. Не бросайте их по неосторожности.

6. Поскольку детали, применяемые в электронных блоках управления и реле, можно легко повредить тепловым воздействием, то при проведении обслуживания в условиях высоких температур (выше 80 °C), их следует заблаговременно снять.

7. Поскольку причиной неисправности может стать неплотно подсоединенный разъем, следует обеспечить его плотную фиксацию.

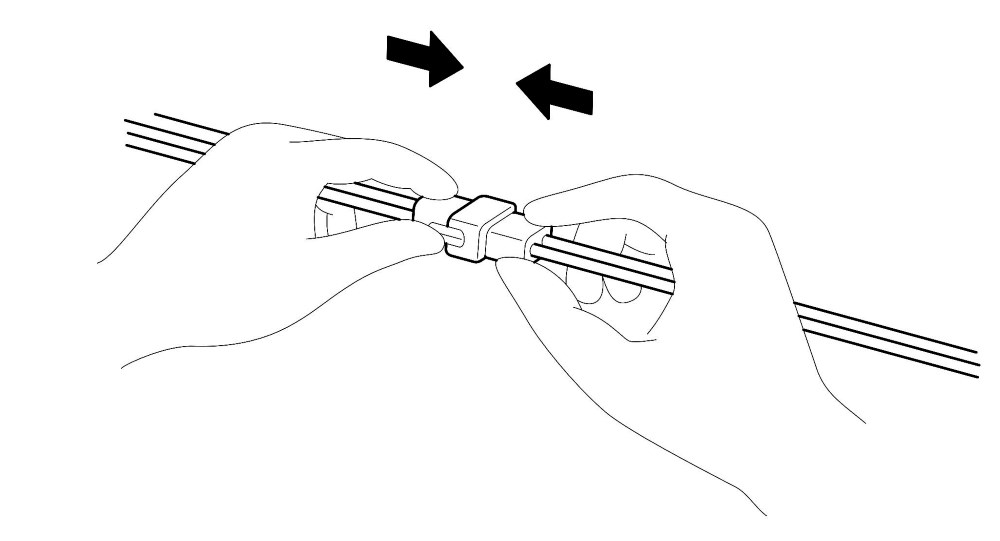

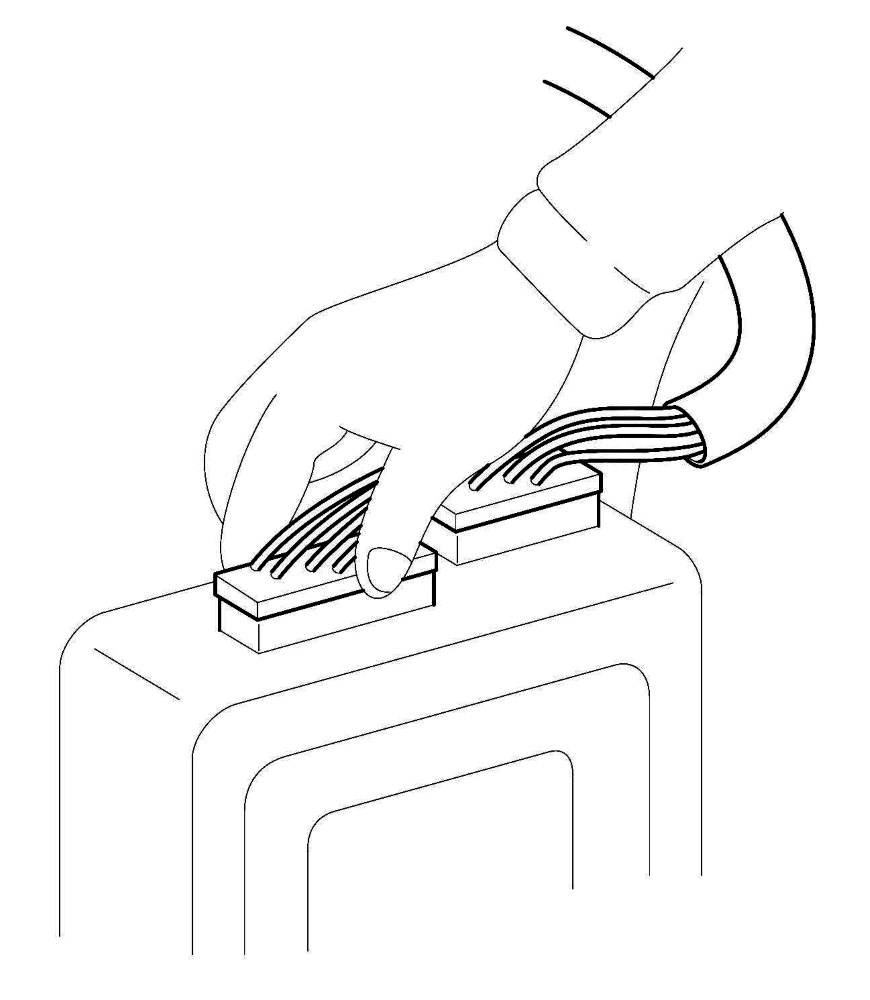

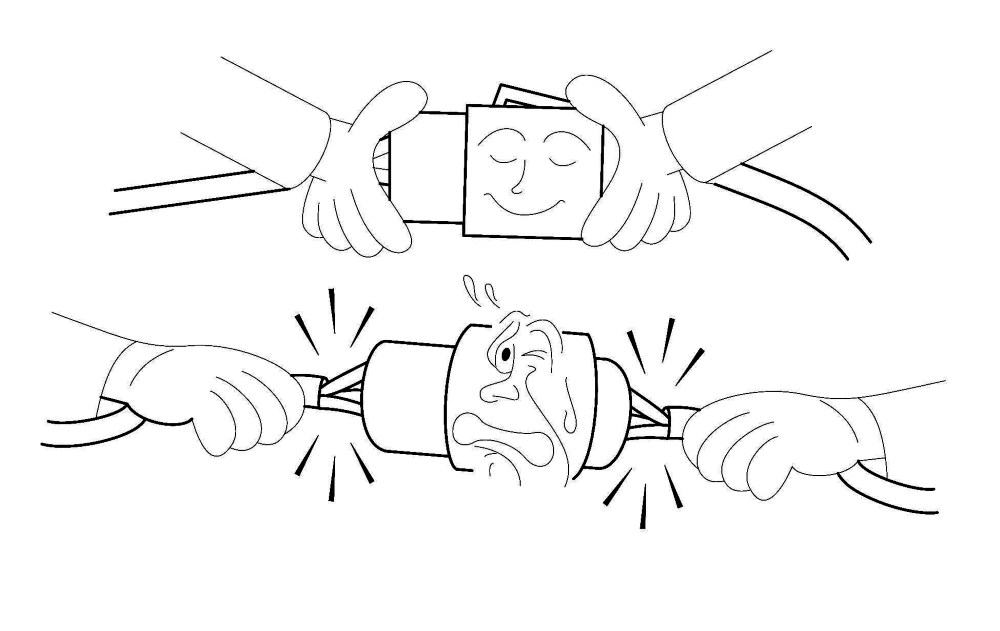

8. При отсоединении жгута беритесь за разъем и тяните за него. Не тяните за жгут при отсоединении.

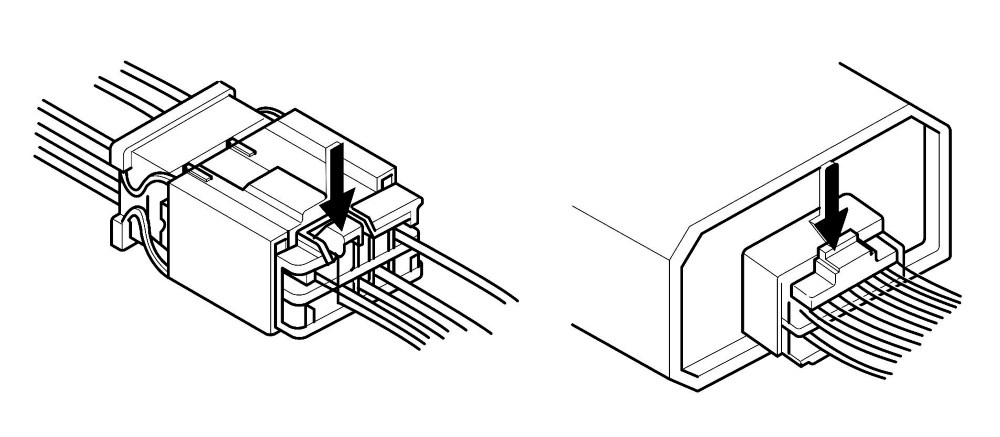

9. При отсоединении разъема с фиксатором нажмите на фиксатор в направлении стрелки, как показано на рисунке ниже, и отсоедините разъем.

10. При подсоединении разъема вставляйте его, пока не услышите щелчок.

11. При проверке электрического тока или напряжения на контактах разъема при помощи тестера вставляйте пробники со стороны жгута. Если разъем герметичного типа, вставляйте пробник через отверстие в резиновом колпачке жгута. При этом не повредите изоляцию проводов. Вставляйте пробник, пока он полностью не коснется контакта разъема.

Проверка кабеля и провода.

1. Убедитесь в наличии плотного соединения и отсутствии коррозии в месте контакта.

2. Убедитесь в том, что контакт или провод повреждён коррозией, вызванной попаданием электролита аккумуляторной батареи.

3. Убедитесь в том, что в цепи контакта или провода нет обрыва.

4. Убедитесь в том, что изоляция провода в порядке и что на оболочке нет повреждений, трещин или износа.

5. Убедитесь в том, что проводящий материал провода не соприкасается с металлическими частями других элементов конструкции (кузов или другие узлы).

6. Убедитесь в наличии хорошего контакта между кузовом и болтом крепления клеммы.

7. Убедитесь в правильности подключения контактов.

8. Надежно закрепите электропроводку так, чтобы она не касалась острых кромок кузова или частей, имеющих высокую температуру (выпускной коллектор или выхлопная труба).

9. Провода следует крепить с достаточным зазором от шкива и ремня привода вентилятора и других вращающихся или вибрирующих частей.

10. Электропроводку между кузовом, неподвижной частью, и двигателем, вибрирующей частью, следует закреплять таким образом, чтобы была обеспечена возможность её незначительного перемещения.

Технические характеристики.

Позиция		Технические характеристики

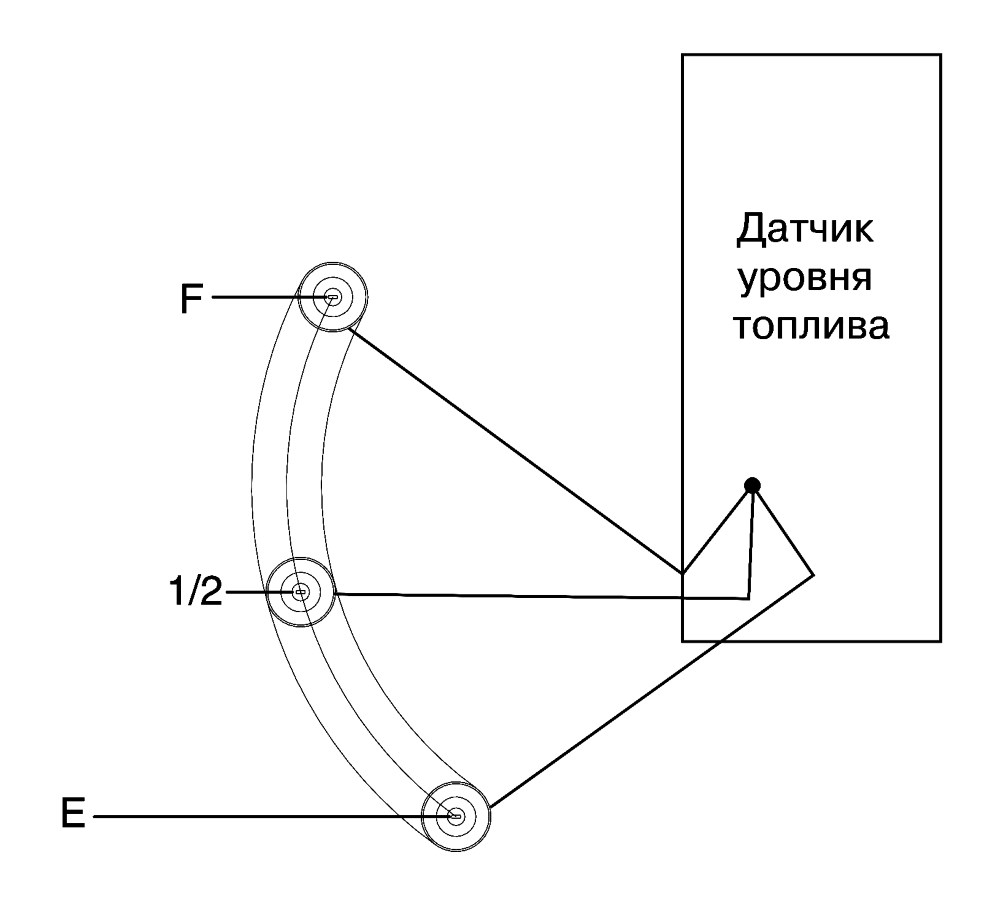

Индикаторы и контрольно-измерительные приборы	Указатель уровня топлива:
	Тип	Катушечный
	Тип измерителя	Переменное сопротивление
	Указатель температуры воды:
	Тип	Катушечный
	Тип прибора	Термистор
	Тахометр:
	Тип	Катушечный
	Тип датчика	С подвижной катушкой
	Тип спидометра	Электроимпульсный
	Тип интегрального телеметрического датчика	Зубчатый магнитоиндукционный
Многофункциональный переключатель	Номинальное напряжение	24 В пост, тока
	Диапазон рабочих температур	-30…+80 °C
	Номинальная нагрузка:

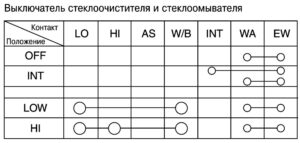

	Переключатель ближнего/ дальнего света фар и обгона	0,12 А (нагрузка реле)
	Выключатель освещения	0,12 А (нагрузка реле)
	Выключатель указателя поворота	21 Вт х 2 + 1,7 Вт (нагрузка лампы)
	Выключатель стеклоочистителя	0,12 А (нагрузка реле)
	Выключатель стеклоомывателя	1,75 А (нагрузка электродвигателя)
	Горный тормоз	0,8 А (нагрузка катушки)
	Изменение объема	Макс. 10 А
	Сопротивление изоляции	не менее 1 МОм при 500 МВ
Очиститель/ омыватель ветрового стекла	Тип двигателя очистителя	Феррито-магнитный
	Тип двигателя омывателя	Феррито-магнитный
	Емкость бачка омывателя	не менее 2,8 л
Электростеклоподъемник	Двигатель электростеклоподъемника:
	Номинальное напряжение	20-30 В
	Диапазон рабочих температур	-40…+80 °C
	Выключатель электростеклоподъемника:
	Номинальное напряжение	24 В пост, тока
	Диапазон рабочих температур	-40…+100 °C
	Ток номинальной нагрузки выключателя электростеклоподъемника	4 А (пусковой ток)
	Ток максимальной нагрузки выключателя электростеклоподъемника	10 А (рабочий ток)
	Ток номинальной нагрузки выключателя блокировки стеклоподъемника  (со стороны водителя)	4 А (пусковой ток)
	Ток максимальной нагрузки выключателя блокировки стеклоподъемника (со стороны водителя)	10 А (рабочий ток)
Осветительные приборы	Мощность ламп:
	Фары (дальний/ближний свет)	75 Вт/ 70 Вт
	Указатели поворота	21 Вт
	Стояночные фонари	5 Вт
	Задний фонарь/ стоп-сигнал	5/ 21 Вт
	Освещение салона	10 Вт
	Противотуманные фары	70 Вт
	Фонарь заднего хода	21 Вт
	Освещение номерного знака	12 Вт
	Люминесцентная лампа	10 Вт
	Освещение порога	12 Вт
Звуковой сигнал	Тип	Плоский
	Номинальное напряжение	24 В пост, тока
	Частота	415 ± 20 Гц
	Уровень звукового давления	110-112 дБ
Прикуриватель	Тип	Биметаллический
	Номинальное напряжение	24 В пост, тока
	Номинальный ток	5 А
	Время возврата после вдавливания патрона	13 ± 5 сек.

Устранение неисправностей.

Неисправность		Причины	Способ устранения
Замок зажигания
При повороте выключателя зажигания в положение START стартер не работает		Неисправен замок зажигания	Замените
		Разрядилась аккумуляторная батарея	Зарядите
		Неисправно реле стартера или стартер	Замените
		Перегорел плавкий предохранитель стартера	Замените
		Обрыв в электропроводке или неисправен контакт	Отремонтируйте
Осветительные приборы
Общее освещение	При включении выключателя лампа не включается	Перегорела лампа	Замените
		Разрядилась аккумуляторная батарея	Зарядите
		Неисправен выключатель	Замените
		Перегорел плавкий предохранитель	Замените
		Обрыв в электропроводке или неисправен контакт	Отремонтируйте
	Лампа горит тускло	Закончился срок службы лампы или лампа неисправна	Замените
		Разрядилась аккумуляторная батарея	Зарядите
		Контакты выключателя не замыкаются надлежащим образом	Замените
		Электропроводка или контакт неисправны при замыкании	Отремонтируйте
Фары	Фары не работают	Неисправен выключатель фар	Замените
		Неисправен выключатель дальнего/ ближнего света	Замените
		Неисправно реле фар	Замените
Указатель поворота, аварийная сигнализация	Лампа не мигает	Неисправен выключатель указателя поворота или аварийной сигнализации	Замените
		Неисправно реле указателей поворота	Замените
	Лампа горит постоянно	Неисправно реле указателей поворота	Замените
	Слишком длинный интервал между вспышками	Мощность лампы ниже номинала	Замените
		Неисправно реле указателей поворота	Замените
	Слишком короткий интервал между вспышками	Перегорела лампа	Замените
		Неисправно реле указателей поворота	Замените
Прочее освещение	Не загорается стоп-сигнал	Неисправен выключатель стоп-сигнала	Замените
		Неправильно установлен выключатель стоп-сигнала	Отремонтируйте
	Не загораются задние фонари, стояночные фонари или освещение номерного знака	Неисправен выключатель освещения	Замените
		Неисправно реле задних фонарей	Замените
	Не загорается фонарь заднего хода	Неисправен выключатель фонаря заднего хода	Замените
		Неправильно установлен выключатель фонаря заднего хода	Отремонтируйте
	Не загораются противотуманные фары	Неисправен выключатель противотуманных фар	Замените
		Неисправно реле противотуманных фар	Замените
Контрольно-измерительные приборы
Не работает спидометр		Неисправен датчик скорости	Замените
		Обрыв в цепи предохранителя или перегорел предохранитель	Замените
		Неисправен спидометр	Замените
Дрожание стрелки спидометра		Неисправен датчик скорости	Замените
		Неисправен спидометр	Замените
Слишком большая погрешность показаний спидометра		Неправильный размер шин	Замените
		Неисправен спидометр	Замените
Не работает тахометр		Неисправен датчик тахометра	Замените
		Неисправен тахометр	Замените
		Перегорел предохранитель	Замените
Дрожание стрелки тахометра или слишком большая погрешность его показаний		Неисправен датчик тахометра	Замените
		Неисправен тахометр	Замените
		Неисправна электропроводка	Замените
Не работает указатель температуры охлаждающей жидкости		Перегорел предохранитель	Замените
		Неисправен указатель температуры охлаждающей жидкости	Замените
		Неисправен блок указателя температуры охлаждающей жидкости	Замените
Дрожание стрелки указателя температуры охлаждающей жидкости или слишком большая погрешность его показаний		Неисправен указатель температуры охлаждающей жидкости	Замените
		Неисправен блок указателя температуры охлаждающей жидкости	Замените
		Неисправна электропроводка	Отремонтируйте
		Неисправен термостат	Замените
Предупреждающие и контрольные лампы
При включении выключателя действуют все приборы, но индикатор не загорается		Обрыв в цепи лампы	Замените
		Обрыв в цепи электропроводки или неисправен контакт	Отремонтируйте
		Выключатель работает с отклонениями	Замените
При затягивании рычага стояночного тормоза не загорается его контрольная лампа		Перегорела лампа	Замените
		Неисправен выключатель контрольной лампы стояночного тормоза	Замените
		Перегорел предохранитель	Замените
		Обрыв в цепи электропроводки или неисправен контакт	Отремонтируйте
После отпускания рычага стояночного тормоза не гаснет его контрольная лампа		Неисправен выключатель контрольной лампы стояночного тормоза	Замените
		Неисправна электропроводка	Отремонтируйте
Не работает контрольная лампа стояночного тормоза		Перегорела лампа	Замените
		Перегорел предохранитель	Замените
		Обрыв в цепи электропроводки или неисправен контакт	Отремонтируйте
Во время работы двигателя загорается сигнальная лампа низкого давления масла		Слишком низкое давление моторного масла	Отремонтируйте
		Утечка моторного масла или слишком низкий уровень	Отремонтируйте
		Неисправно реле давления масла	Замените
		Засорился масляный фильтр	Замените
Во время работы двигателя загорается сигнальная лампа разрядки аккумуляторной батареи		Обрыв или плохое натяжение приводного ремня генератора	Замените или отрегулируйте
		Неисправен генератор	Отремонтируйте
Загорается сигнальная лампа перегрева двигателя		Недостаточно охлаждающей жидкости	Отрегулируйте
		Неисправен датчик перегрева	Замените
Стеклоочиститель
Не работает стеклоочиститель		Неисправен электродвигатель стеклоочистителя	Замените
		Неисправен выключатель стеклоочистителя	Замените
		Перегорел предохранитель	Замените
		Обрыв в цепи электропроводки или неисправен контакт	Отремонтируйте
Не останавливается стеклоочиститель		Неисправен выключатель стеклоочистителя	Замените
		Неисправен электродвигатель стеклоочистителя	Замените
Стеклоочиститель не работает в прерывистом режиме		Неисправна система ETACS	Замените
		Неисправен выключатель стеклоочистителя	Замените
Щетки не останавливаются в требуемом положении		Рычажный механизм привода очистителя установлен с отклонением	Отрегулируйте
		Неисправен электродвигатель стеклоочистителя	Замените
Очистка выполняется некачественно		Неисправна щетка	Замените
		Неисправен рычаг очистителя	Замените
Во время работы очиститель издает необычный шум		Неисправен электродвигатель стеклоочистителя	Замените
		Неисправна щетка	Замените
		Неисправен рычажный механизм привода очистителя или плохой контакт щетки очистителя со стеклом	Отремонтируйте
Стеклоомыватель
Не работает электродвигатель омывателя		Неисправен электродвигатель или насос омывателя	Замените
		Неисправен выключатель омывателя	Замените
		Перегорел предохранитель	Замените
		Обрыв в цепи электропроводки или неисправен контакт	Отремонтируйте
Жидкость омывателя распыляется в недостаточном количестве		Пережат шланг	Отрегулируйте
		Засорилась форсунка омывателя	Прочистите
		Неисправен электродвигатель или насос омывателя	Замените
Не распыляется жидкость омывателя		Неправильно подсоединен шланг	Отремонтируйте
		Засорилась форсунка омывателя	Прочистите
		Неисправен электродвигатель или насос омывателя	Замените
		Слишком низкий уровень жидкости омывателя	Долейте

Плавкие предохранители и реле.

Расположение узлов и деталей.

Узлы и детали – плавкие предохранители.

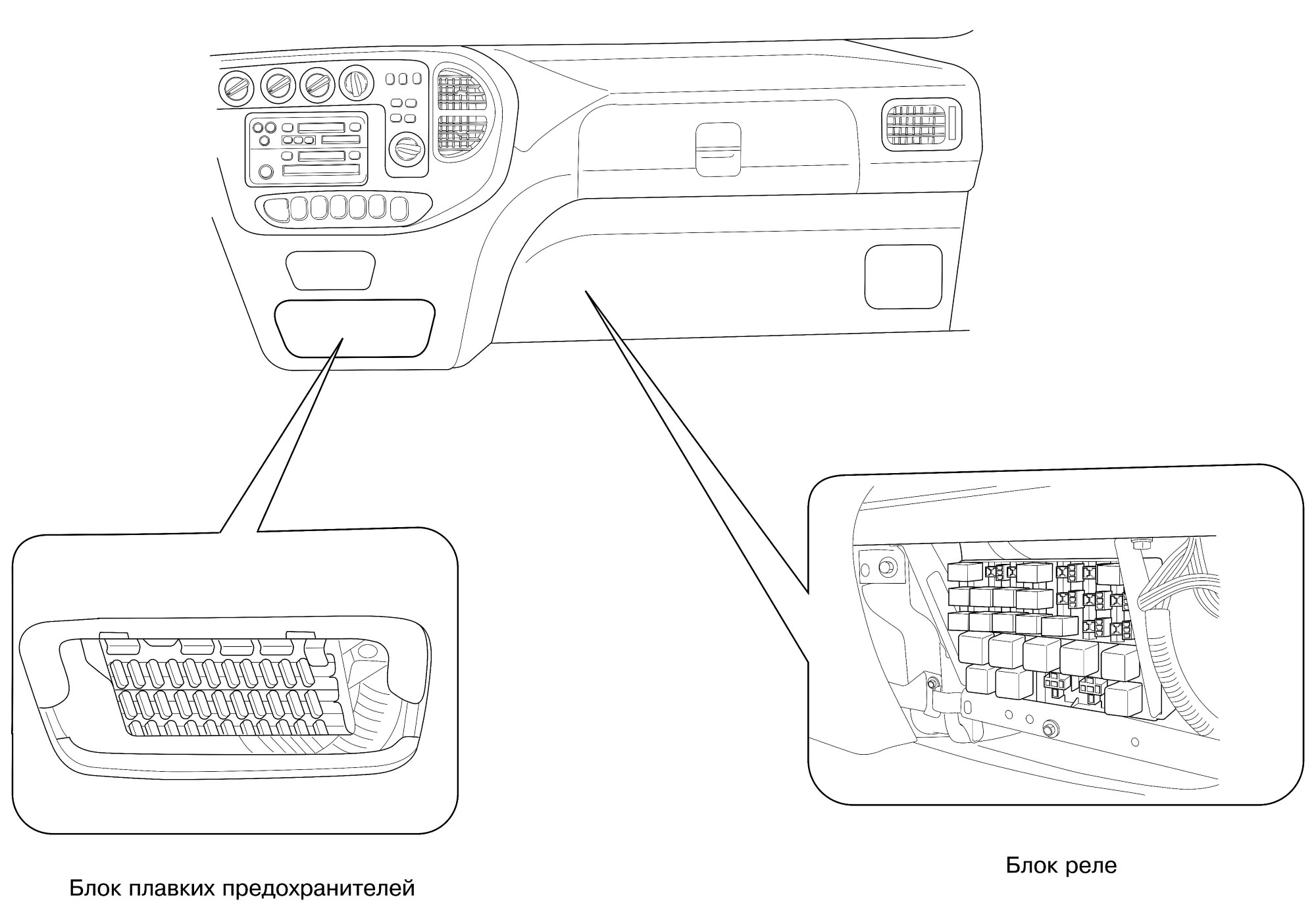

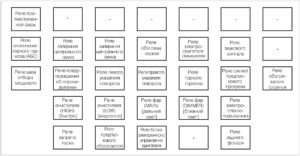

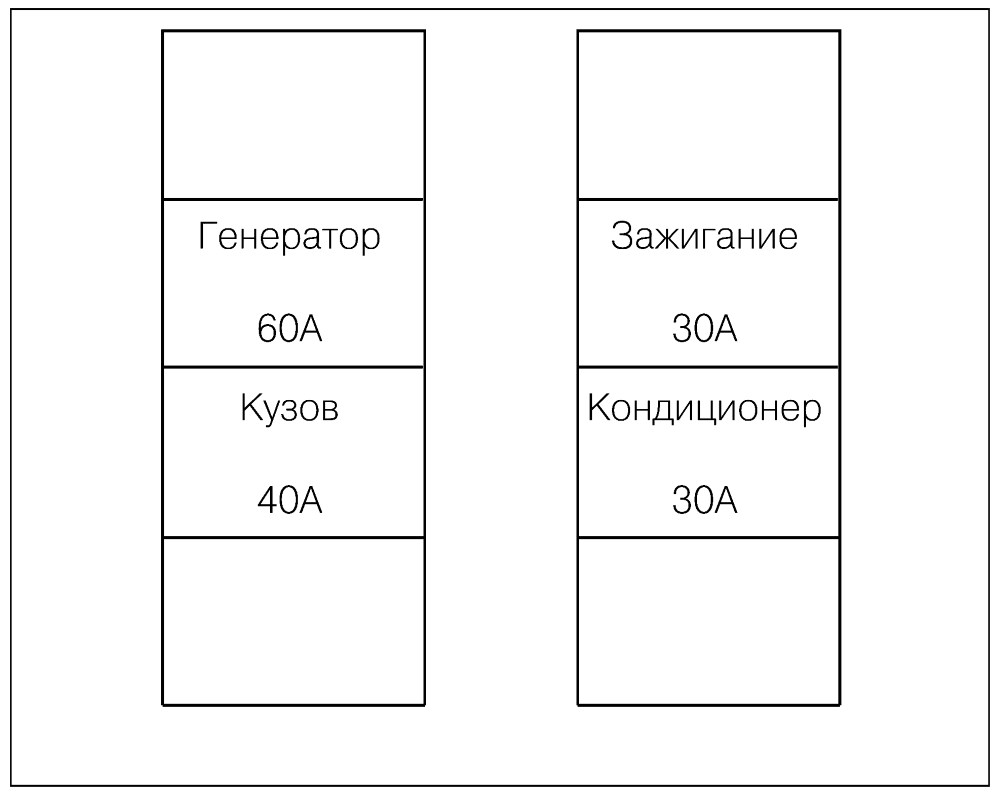

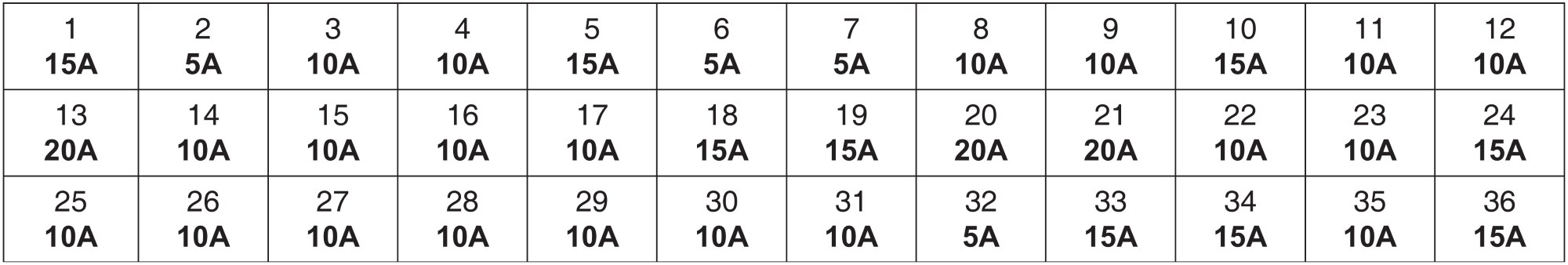

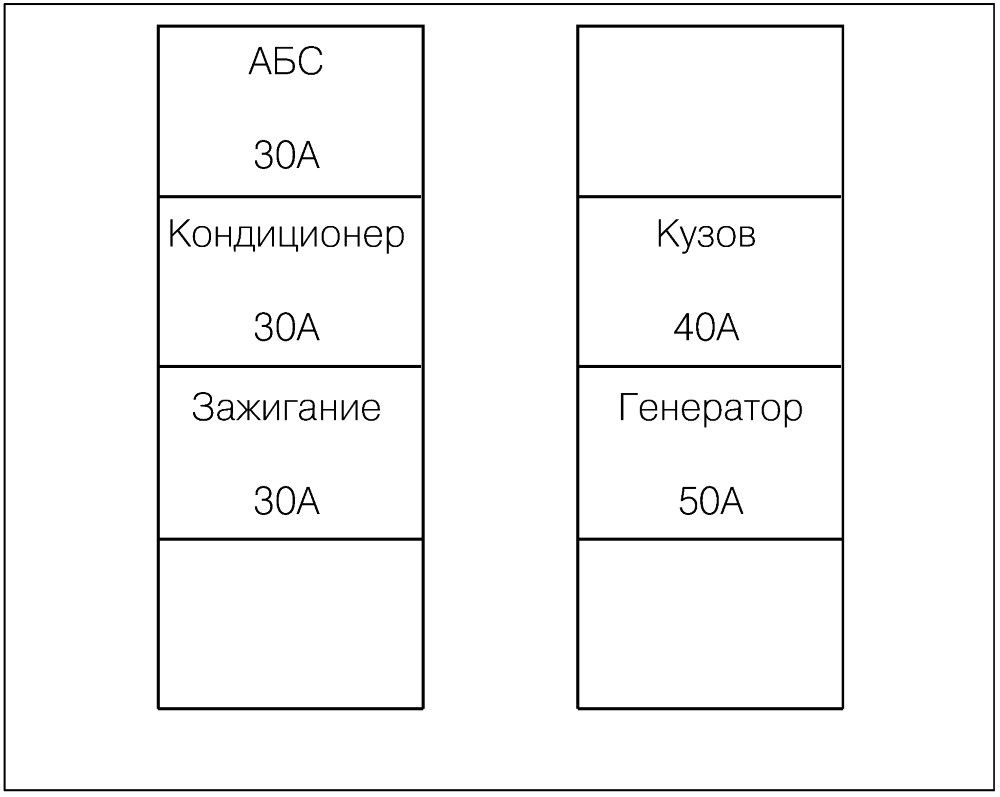

Блок плавких предохранителей.

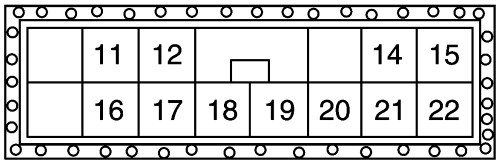

№	Ток	Защищаемая цепь
1	15 А	Рабочее освещение
2	5 А	Реле фар
3	10 А	Регулятор вентилятора и кондиционера
4	10 А	Горный тормоз, тахограф (ЕС), выключатель холодного запуска
5	15 А	Очиститель и омыватель стекла
6	5 А	Электронный блок управления АБС
7	5 А	Устройство отбора мощности
8	–	–
9	10 А	Предпусковой подогреватель
10	–	–
11	10 А	Датчик скорости автомобиля, фонари заднего хода
12	10 А	ETACS, блок приборов
13	20 А	Электростеклоподъемник
14	10 А	Стоп-сигнал, звуковой сигнал, разъем для передачи данных
15	10 А	Выключатель наклона кабины, лампы аварийной сигнализации
16	10 А	Задний противотуманный фонарь
17	10 А	Запирание (отпирание) двери с электроприводом
18	15 А	Управление клапанами АБС
19	15 А	Обогреватель наружного зеркала
20	–	–
21	20 А	Подогреватель топлива
22	10 А	–
23	10 А	Тахограф, ETACS, аудиосистема, блок приборов, освещение салона
24	15 А	Пуск
25	10 А	Фара левая (ближний свет)
26	10 А	Фара правая (ближний свет)
27	10 А	Фара левая (дальний свет)
28	10 А	Фара правая (дальний свет)
29	10 А	Левый задний фонарь
30	10 А	Правый задний фонарь
31	10 А	Противотуманная фара
32	5 А	Блок электронного управления (ECU) двигателя
33	15 А	Реле вентилятора конденсатора, реле кондиционера
34	15 А	Вентилятор отопителя
35	10 А	Преобразователь напряжения, ETACS

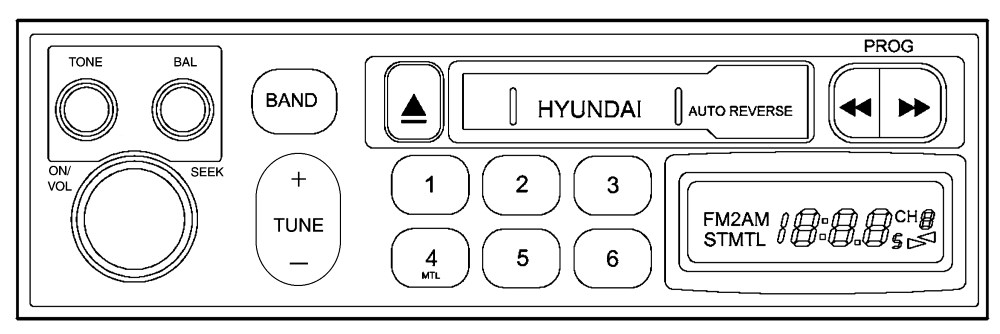

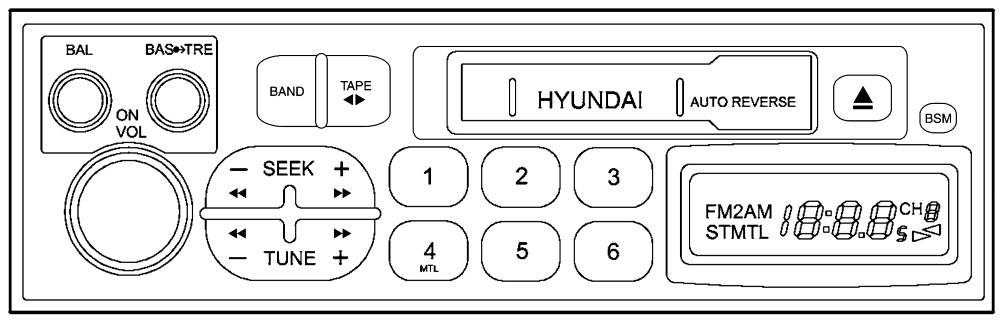

36	15 А	Блок приборов, аудиосистема, прикуриватель, часы

Внимание.

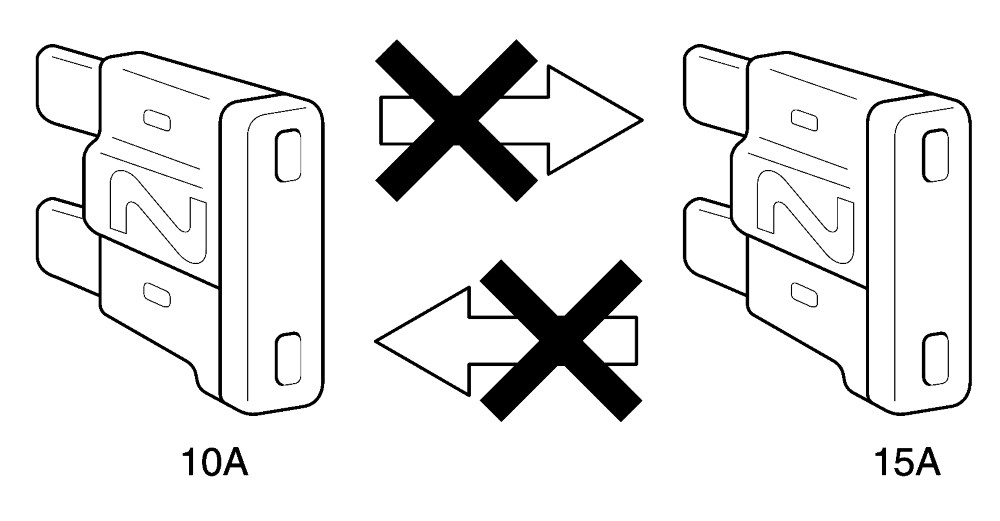

• Пользуйтесь только предохранителями указанного номинала.

Реле.

Генератор 25 А.

Внимание.

• Пользуйтесь только предохранителями указанного номинала.

Генератор 40, 50 А.

Внимание.

• Пользуйтесь только предохранителями указанного номинала.

Описание		Сила тока (А)	Защищаемая цепь
Плавкая вставка	Зажигание	30 А	Замок зажигания
	Кондиционер	30 А	Предохранитель 33, 34
	АБС	30 А	Коробка реле АБС
	Генератор	60 А	Генератор
	Кузов	40 А	Реле фар (HIGH) [дальний свет], реле фар (LOW) [ближний свет], реле заднего фонаря, предохранитель 13-21, предохранитель 22, 23, 31

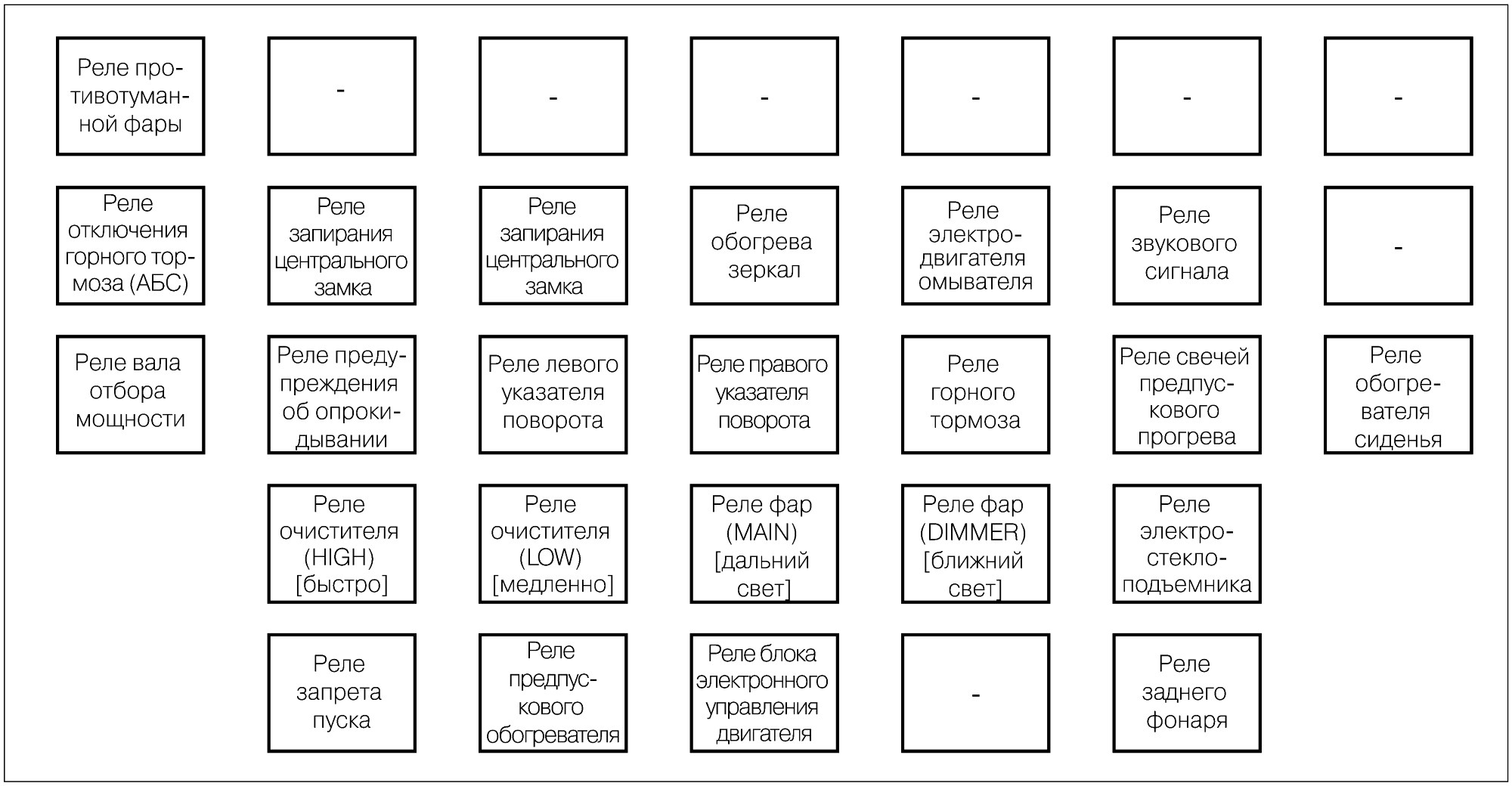

Реле.

Проверка.

Реле стеклоочистителя/ фар/ задних фонарей/ электростеклоподъемника.

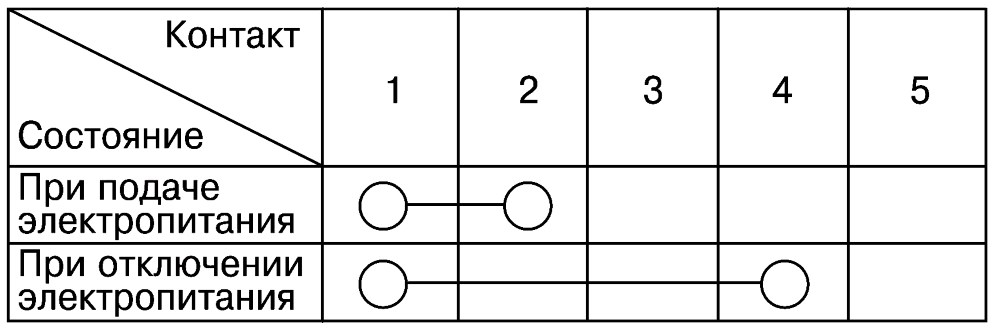

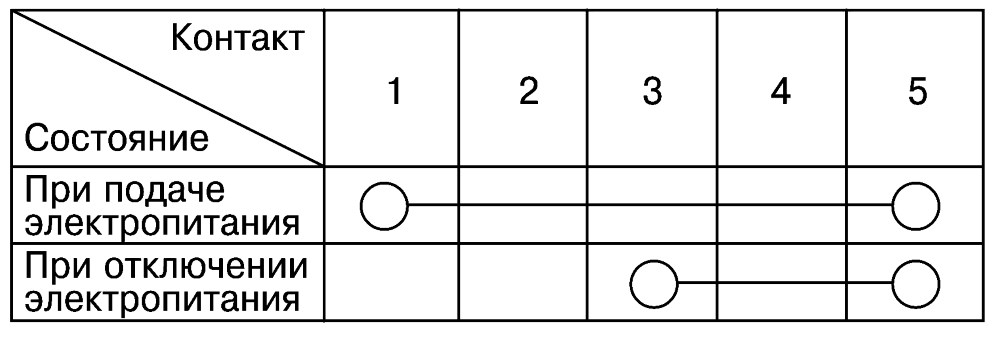

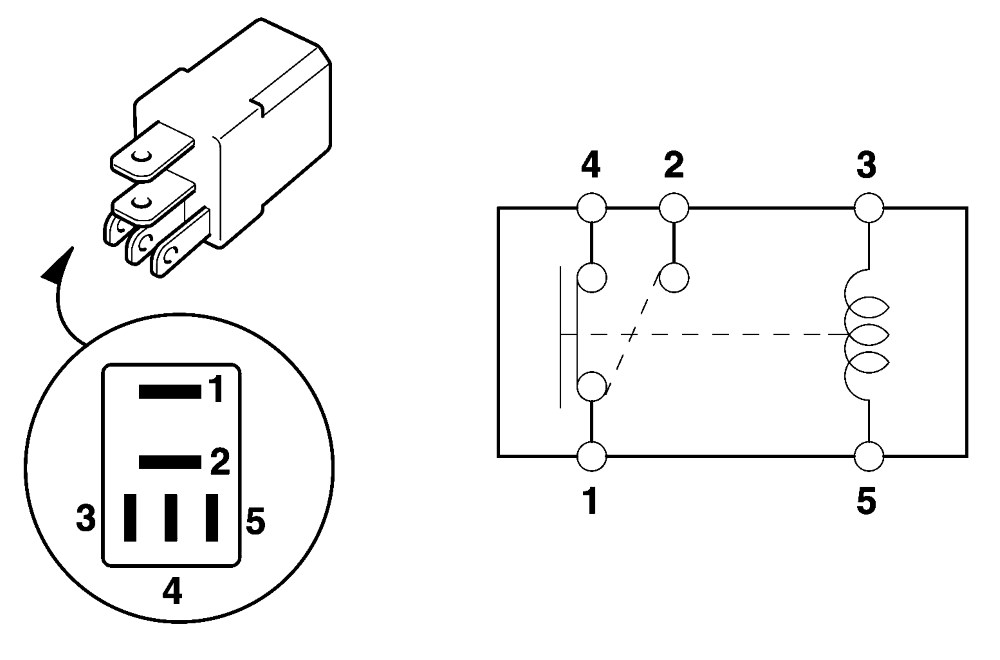

1. Подав электропитание между контактами реле мощности № 2 и № 4, убедитесь, что между контактами № 1 и № 5 есть электрический ток.

2. Когда электропитание между контактами реле мощности № 2 и № 4 не подается, убедитесь, что электрический ток есть между контактами № 1 и № 3.

Реле указателей поворота/ стеклоомывателя/ звукового сигнала/ абс/ рабочего освещения/ противотуманных фар.

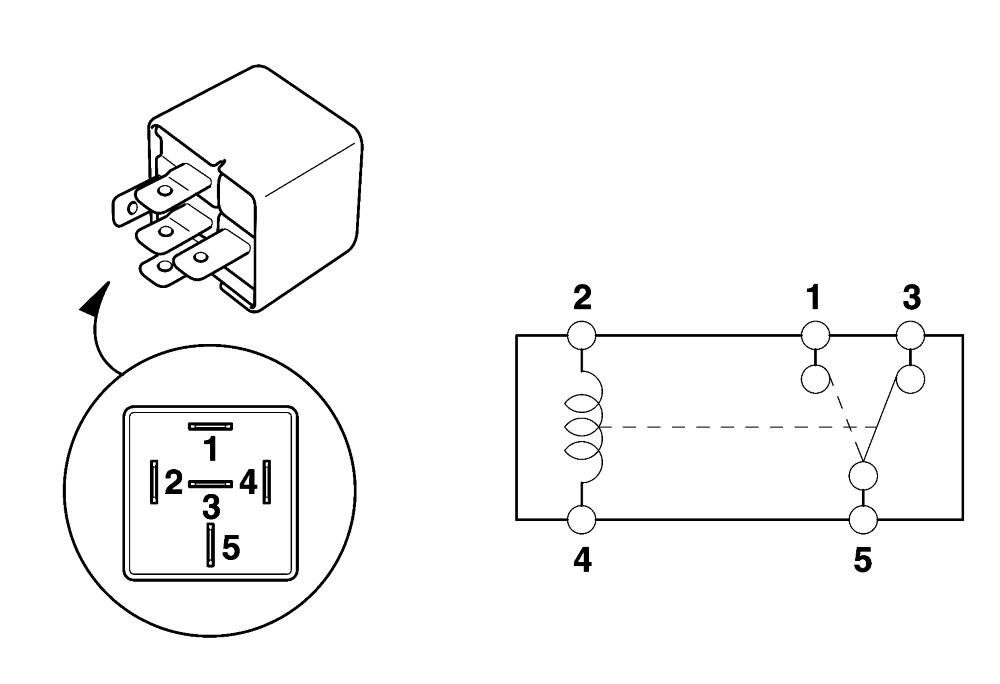

1. Подав электропитание между контактами реле мощности № 3 и № 5, убедитесь, что между контактами № 1 и № 2 есть электрический ток.

2. Когда электропитание между контактами реле мощности № 3 и № 5 не подается, убедитесь, что электрический ток есть между контактами № 1 и № 4.

Плавкие предохранители.

Проверка.

1. Если перегорел плавкий предохранитель, перед его заменой проверьте, нет ли обрыва цепи или неисправного узла. После устранения обрыва или замены неисправных компонентов поставьте новый предохранитель с таким же номиналом.

Плавкий предохранитель, перегоревший из-за перегрузки по току.

2. Если плавкий предохранитель периодически прерывает цепь, это означает, что он не обеспечивает номинальной мощности. Если такой предохранитель используется длительное время, это вызывает неисправность. В этом случае замените его новым с установленным номиналом.

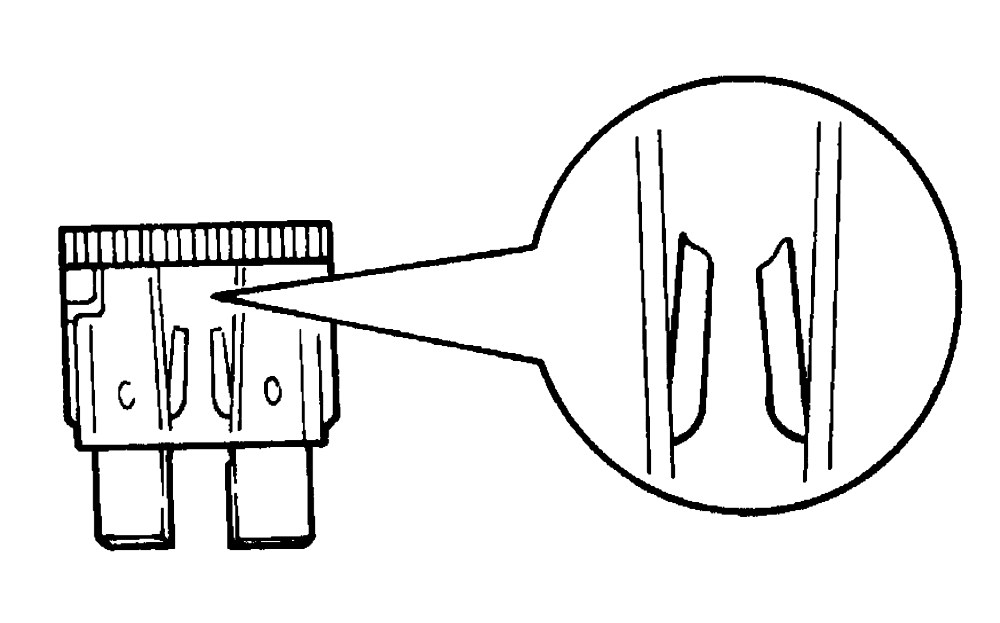

Плавкий предохранитель, перегоревший из-за термической усталости.

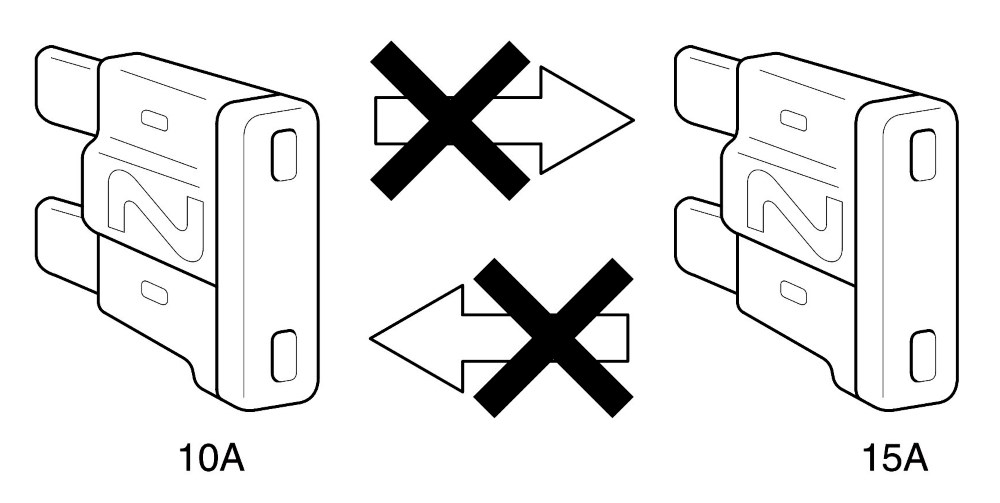

3. Номинал плавкого предохранителя плоского типа (в амперах) определяют по нанесённому на его корпус числу.

Если предохранитель перегорел, замените его другим с таким же номиналом. Если поставить предохранитель с номиналом выше указанного, может произойти повреждение компонентов, а также и возгорание.

Вынимайте и вставляйте предохранитель при помощи съемника, который находится в коробке плавких предохранителей.

Индикаторы и контрольно-измерительные приборы.

Блок приборов.

Составные части.

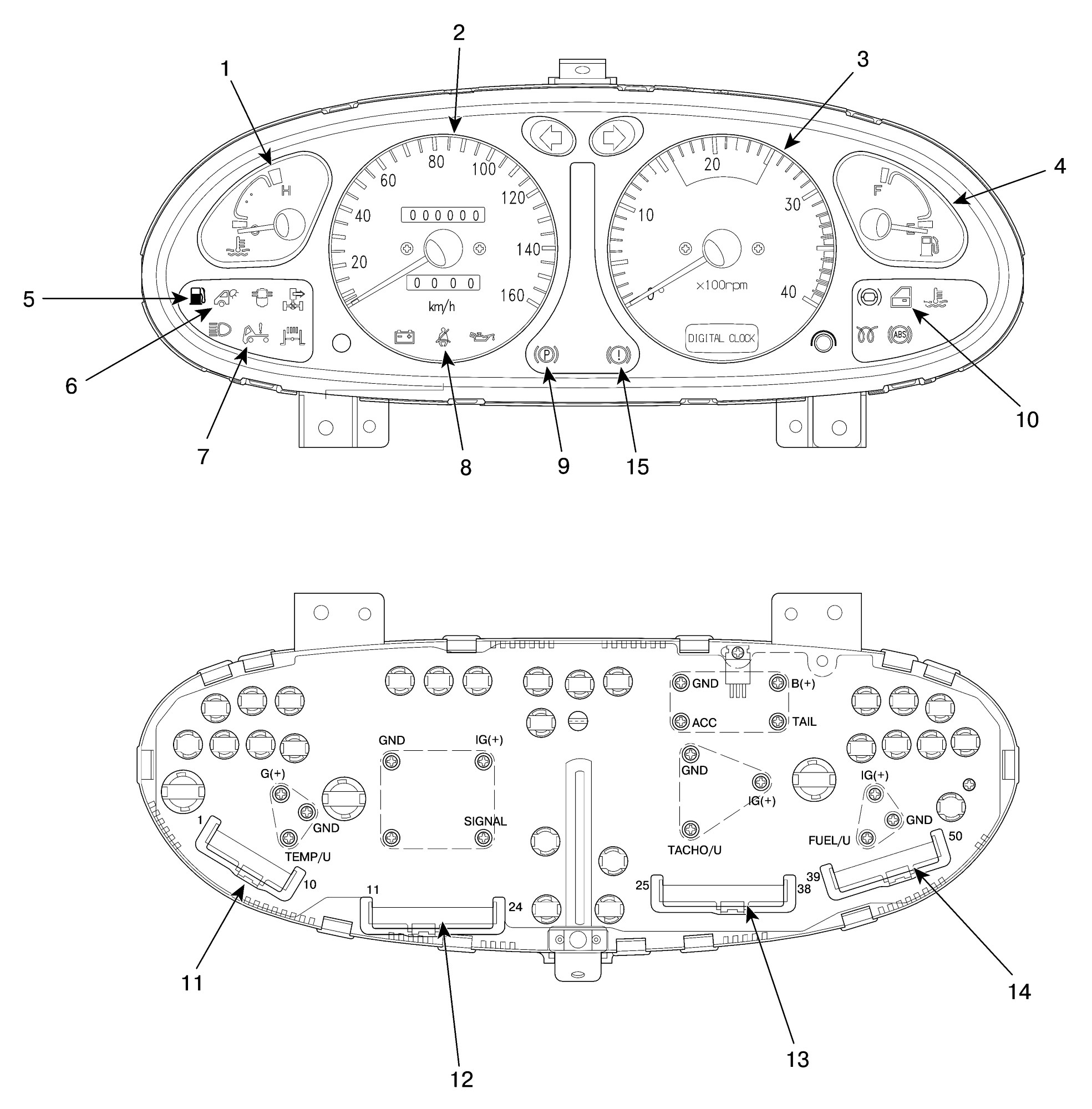

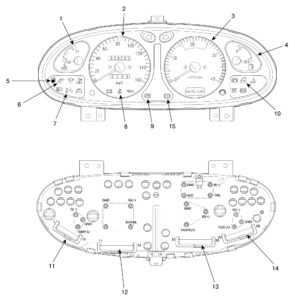

1 – Указатель температуры; 2 – Спидометр; 3 – Тахометр; 4 – Указатель уровня топлива; 5 – Сигнальная лампа низкого уровня топлива; 6 – Рабочее освещение; 7 – Сигнальная лампа разблокировки механизма наклона кабины; 8 – Сигнальная лампа непристегнутого ремня безопасности; 9 – Сигнальная лампа стояночного тормоза; 10 – Сигнальная лампа незакрытой двери; 11 – 1-ый разъем; 12 – 2-ой разъем; 13 – 3-ий разъем; 14 – 4-ый разъем; 15 – Сигнальная лампа низкого уровня тормозной жидкости.

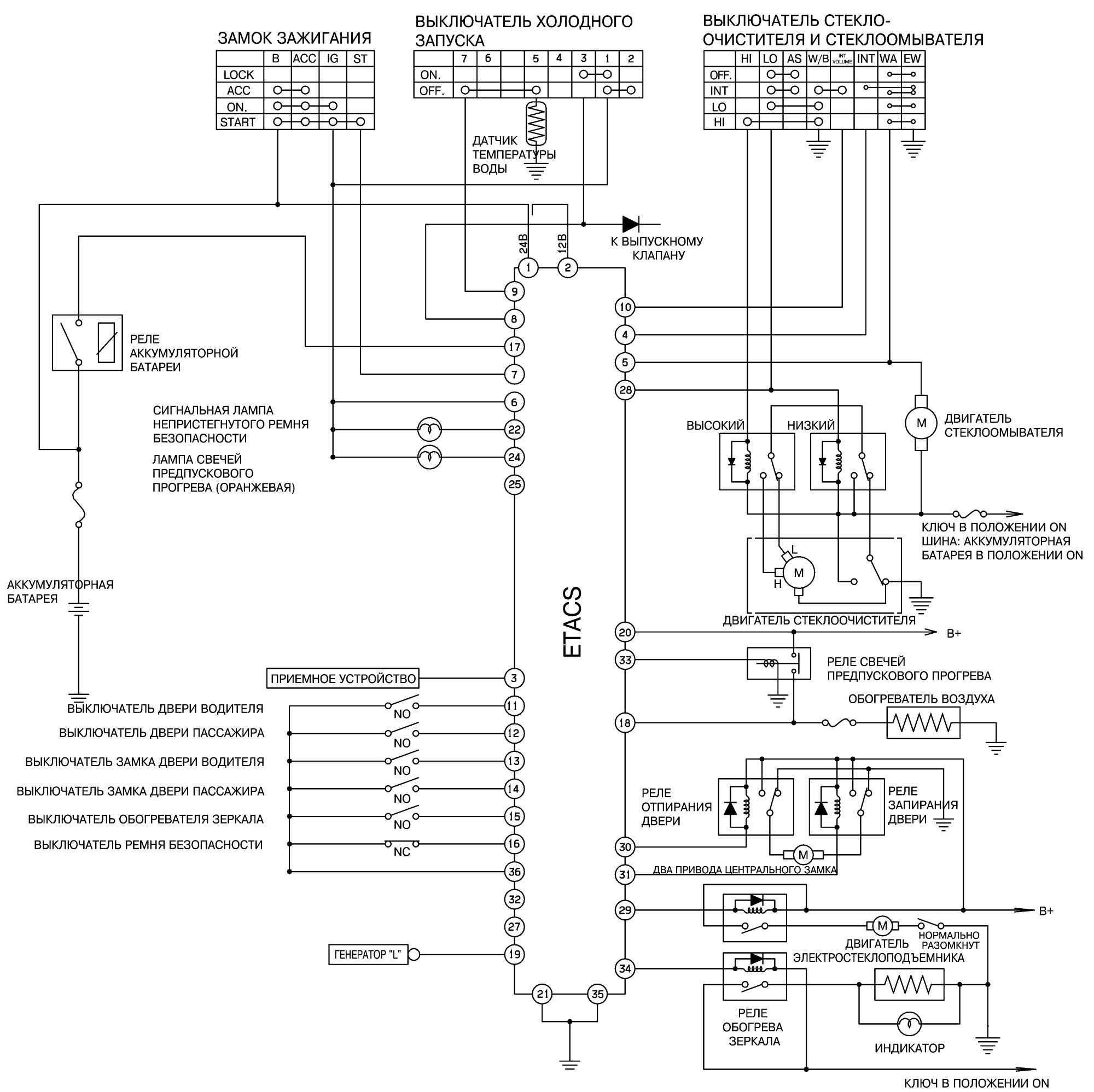

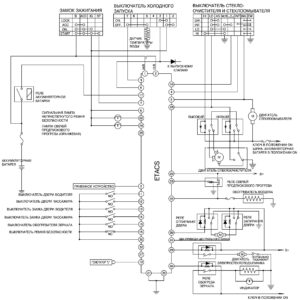

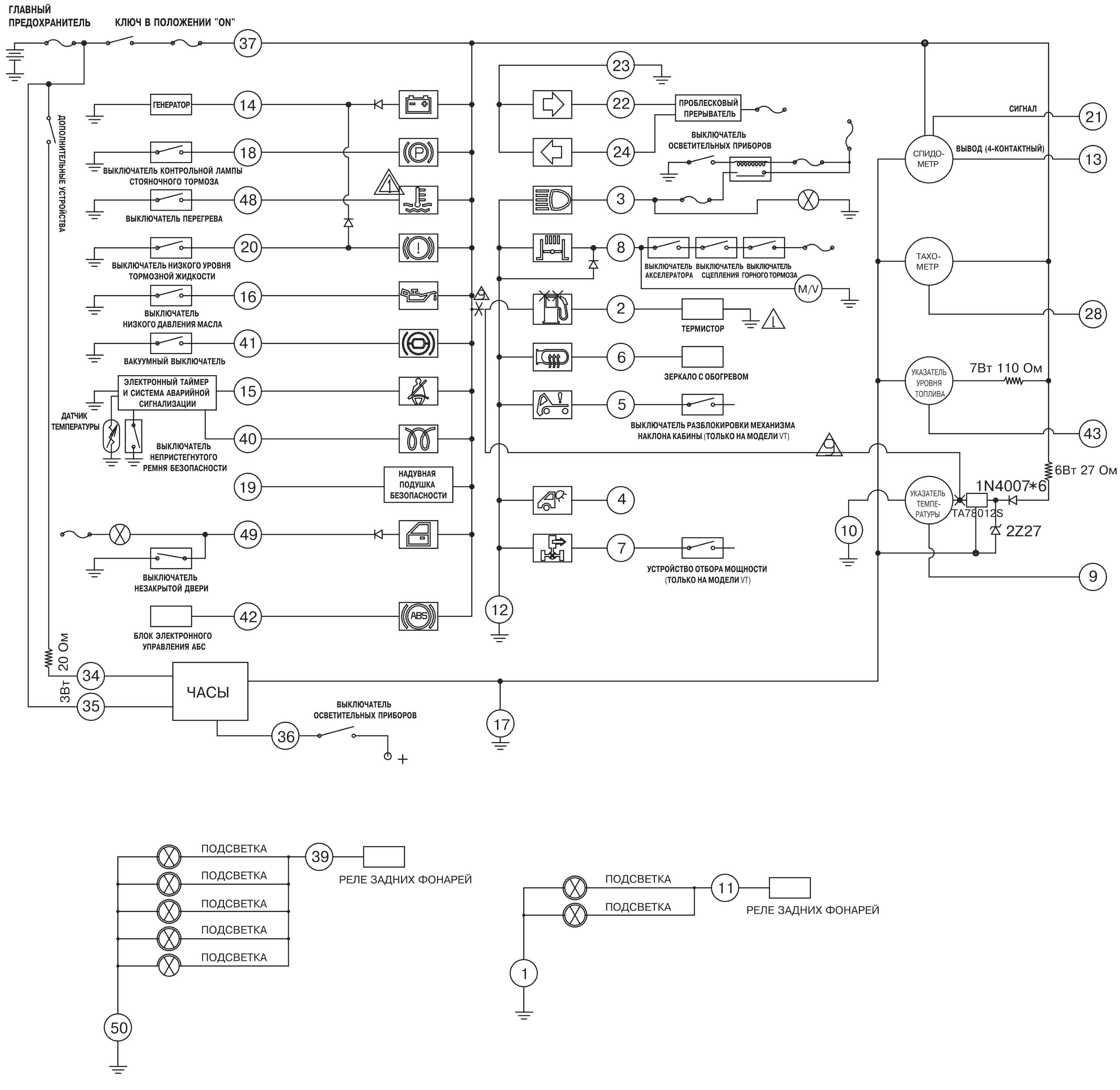

Электрическая схема.

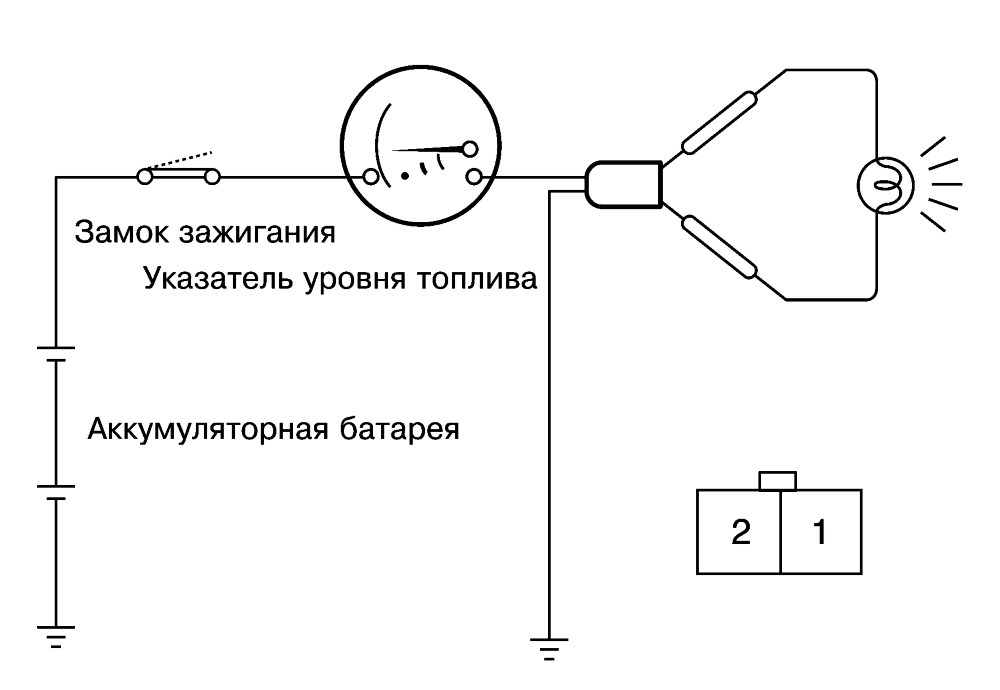

1. Подсветка: 24 В 3,4 Вт (ЗЕА), 24 В 3 Вт (ЗЕА), 24 В 1,4 Вт (1ЕА)

2. Сигнальные лампы: 24 В, 1,4 Вт

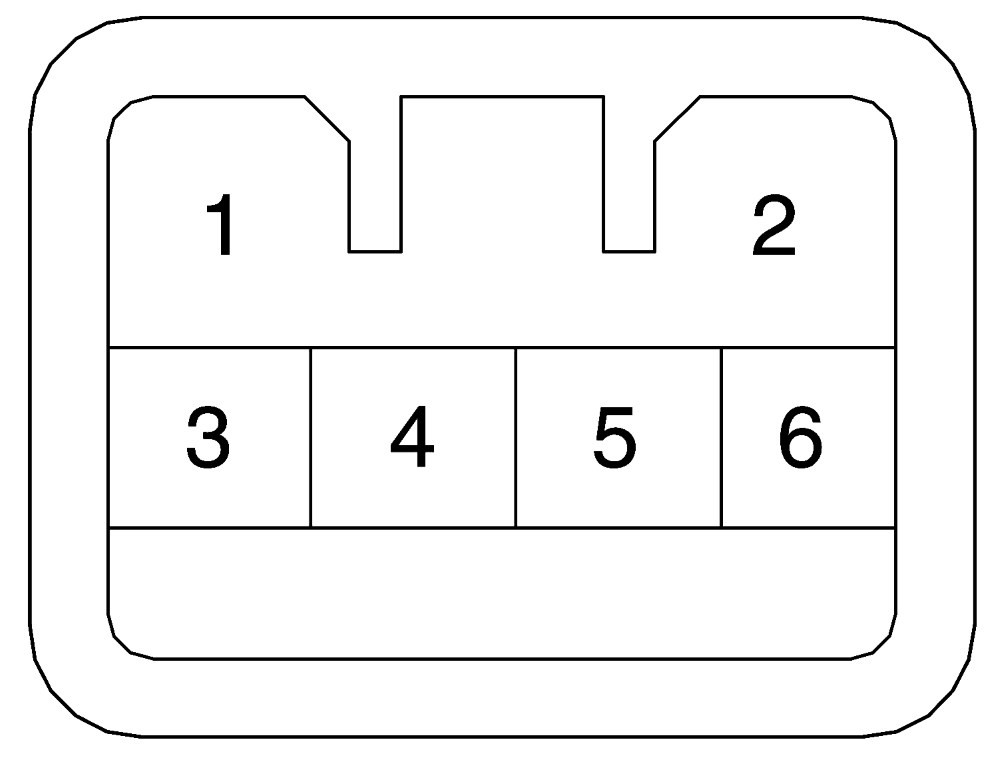

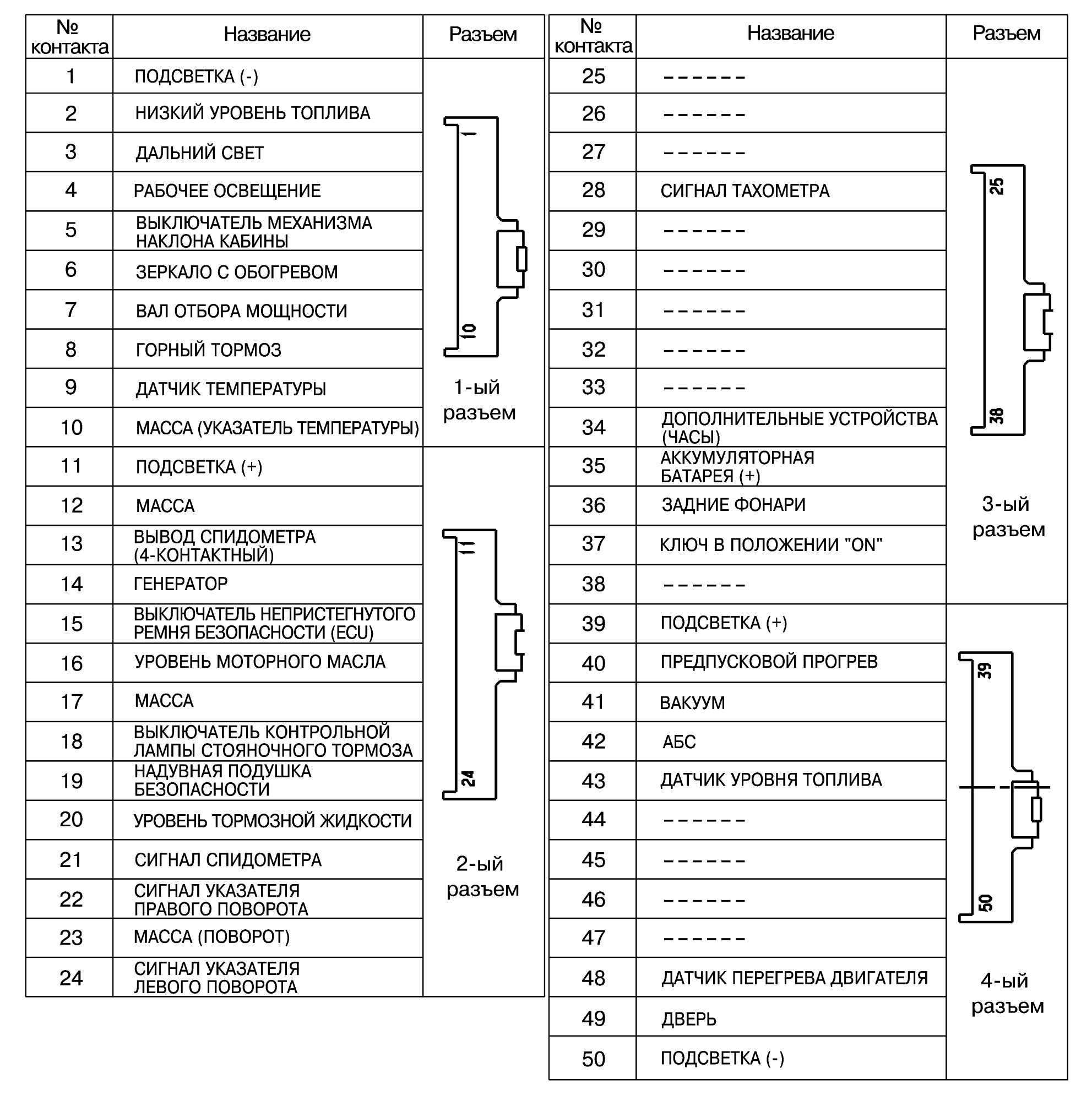

Конструкция разъёмов.

Указатель уровня топлива.

Проверка.

Проверка указателя уровня топлива.

1. Отсоедините разъем от датчика уровня топлива.

2. Последовательно подсоедините к разъему жгута контрольную лампу и соедините её с массой.

3. Поверните замок зажигания в положение «ON».

4. Убедитесь, что контрольная лампа зажглась или что стрелка указателя уровня топлива медленно движется в сторону положения «F».

5. Если стрелка указателя уровня топлива не движется, замените комбинацию приборов.

Проверка датчика уровня топлива.

1. Установив поплавок в положения «F» и «Е», измерьте сопротивление между контактами № 1 и № 2, соответственно.

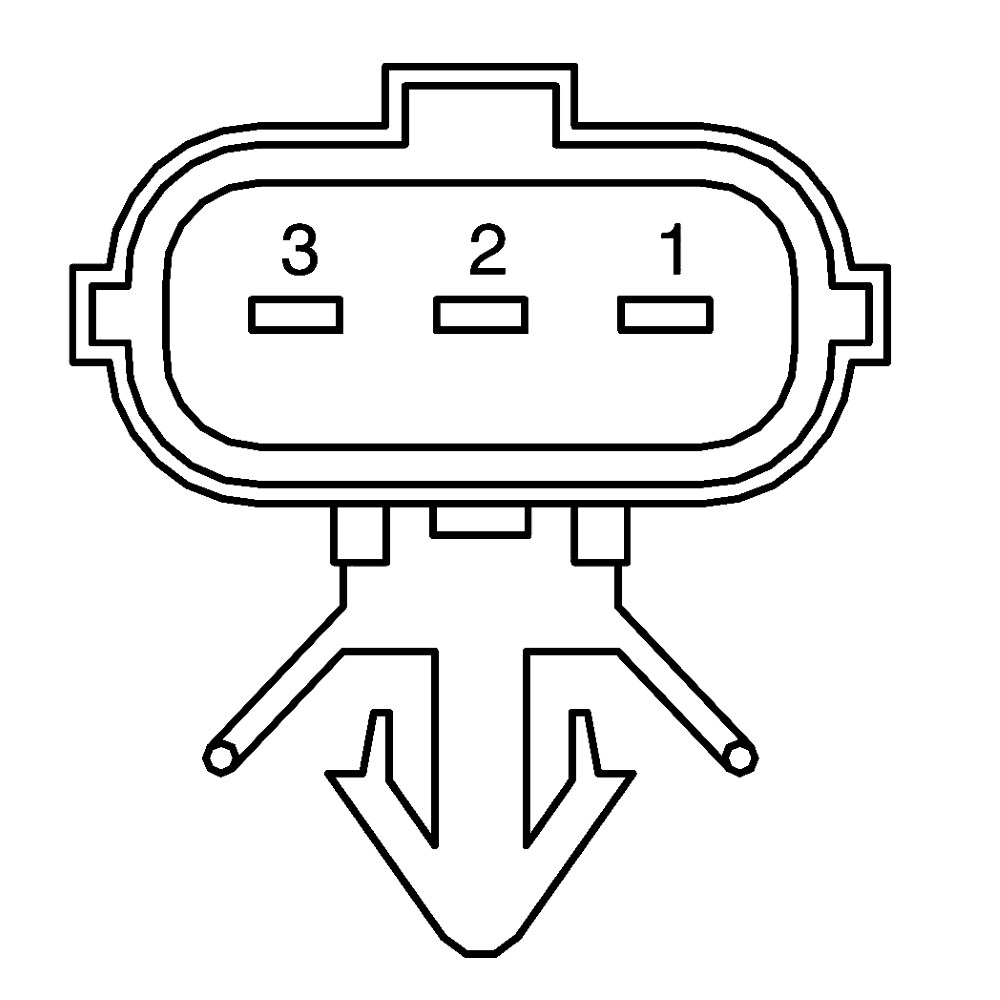

1. – Датчик (+); 2 – Масса; 3 – Сигнальная лампа.

2. Убедитесь, что сопротивление плавно изменяется при перемещении поплавка из положения «F» в положение «Е».

Положение поплавка	F	1/2	Е
Стандартное сопротивление, Ом	4	32	106
Допустимое отклонение, Ом	±2	±5	±2

Указатель температуры воды.

Проверка.

Проверка указателя и датчика температуры воды.

1. Если параметры находятся вне допуска, замените комбинацию приборов и датчик температуры воды.

Температура (°C)	57	85-105	120
Угол шкалы (°)	-40	-7	34
Допустимое отклонение (°)	–	±5	–
Сопротивление (Ом)	120.5	38-23.4	16.6

2. Диапазон показаний температуры составляет 50-123 °C.

Тахометр.

Проверка.

1. Подсоедините тахометр для проведения испытания для проверки регулировки, запустите двигатель.

2. Сопоставьте значения испытательного прибора и тахометра. Если они находятся вне допуска, замените комбинацию приборов.

Стандартная частота вращения, об/мин	Допустимое отклонение
500	±50
1000	±50
2000	±100
3000	±150
3500	±150
4000	±150

3. При проведении испытания тахометра постучите по нему для устранения гистерезиса.

Спидометр.

Проверка.

1. При помощи прибора для испытания спидометра проверьте допустимое отклонение спидометра.

Стандартная скорость (км/ч)	Допустимое отклонение
20	±3
40	+3 -0
60	+3.5 -0
80	+4 -0
100	+4.5 -0
120	+5 -0
140	+6 -0
160	+6 -0

2. Убедитесь, что стрелка спидометра не дрожит и что спидометр не издает необычный шум.

3. При проведении испытания спидометра постучите по нему для устранения гистерезиса.

Индикатор незакрытой двери.

Проверка.

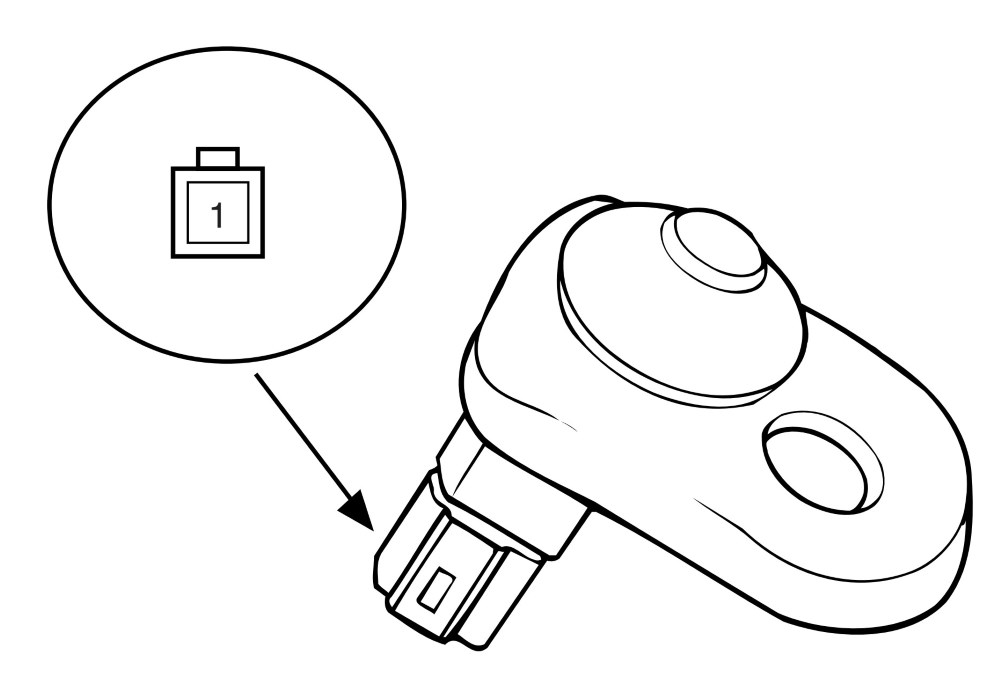

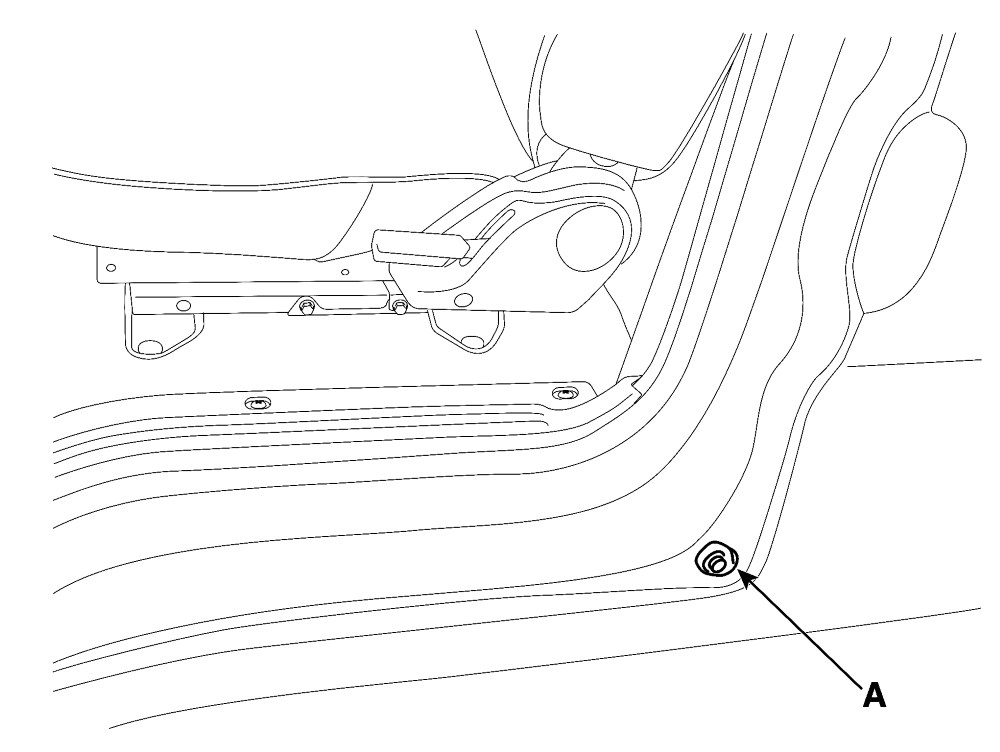

1. Снимите выключатель двери (А).

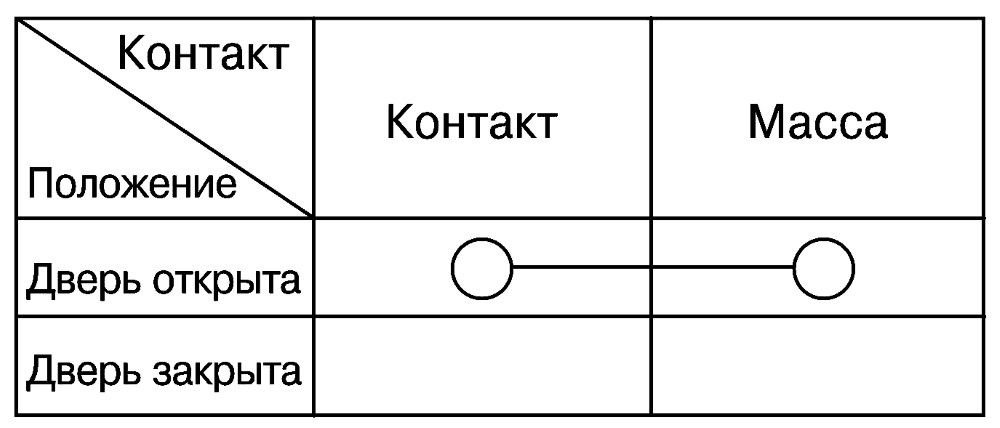

2. Убедитесь в наличии проводимости между контактом выключателя и массой.

3. Если состояние выключателя двери не отвечает требованиям, замените его.

Индикатор непристегнутого ремня безопасности.

Проверка.

Проверка концевого выключателя на замке ремня безопасности.

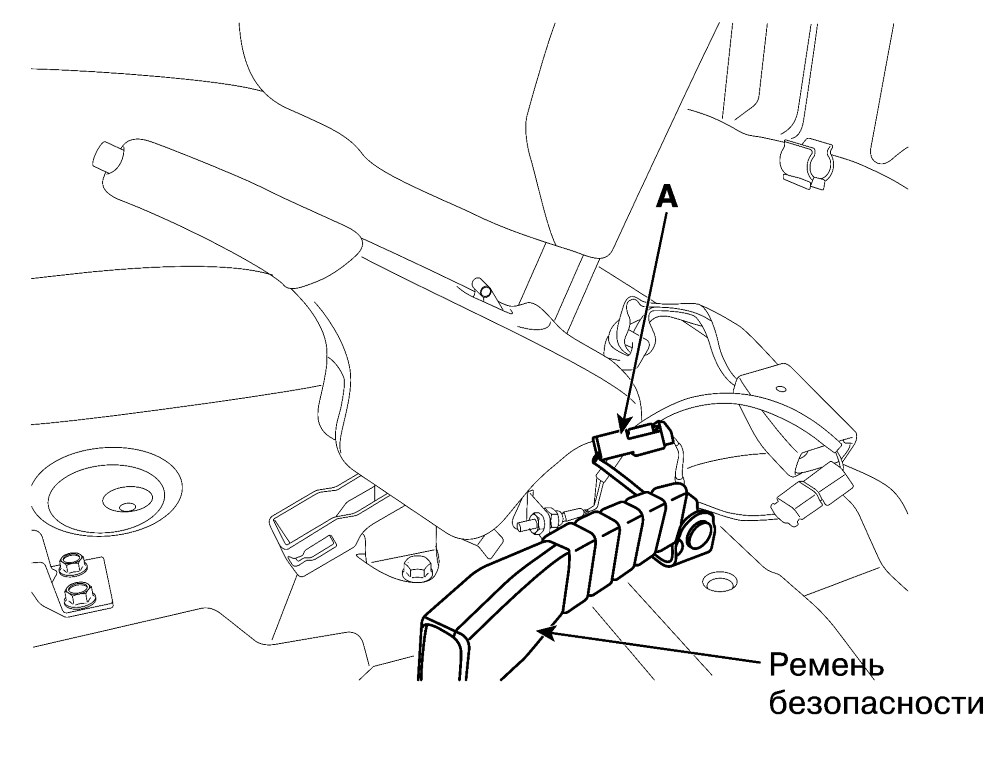

1. Отсоедините разъем от концевого выключателя на замке ремня безопасности (А).

2. Проверьте наличие проводимости концевого выключателя.

Состояние ремня безопасности	Пристегнут	Отстегнут
Проводимость	Нет (∞)	Есть (0 Ом)

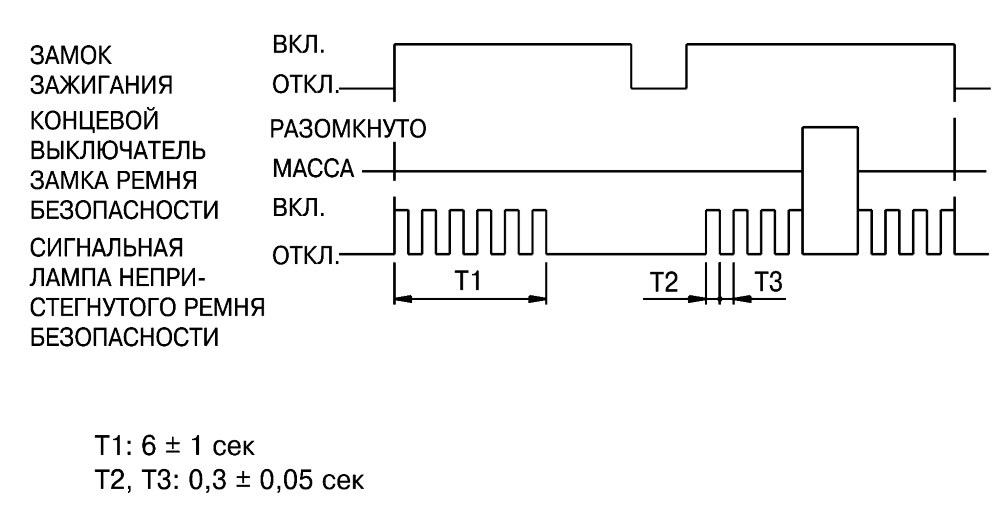

Проверка сигнальной лампы ремня безопасности.

Убедитесь, что при повороте выключателя зажигания в положение ON соблюдаются следующие условия.

Состояние ремня безопасности	Пристегнут	Отстегнут
Сигнальная лампа	Не горит	Горит

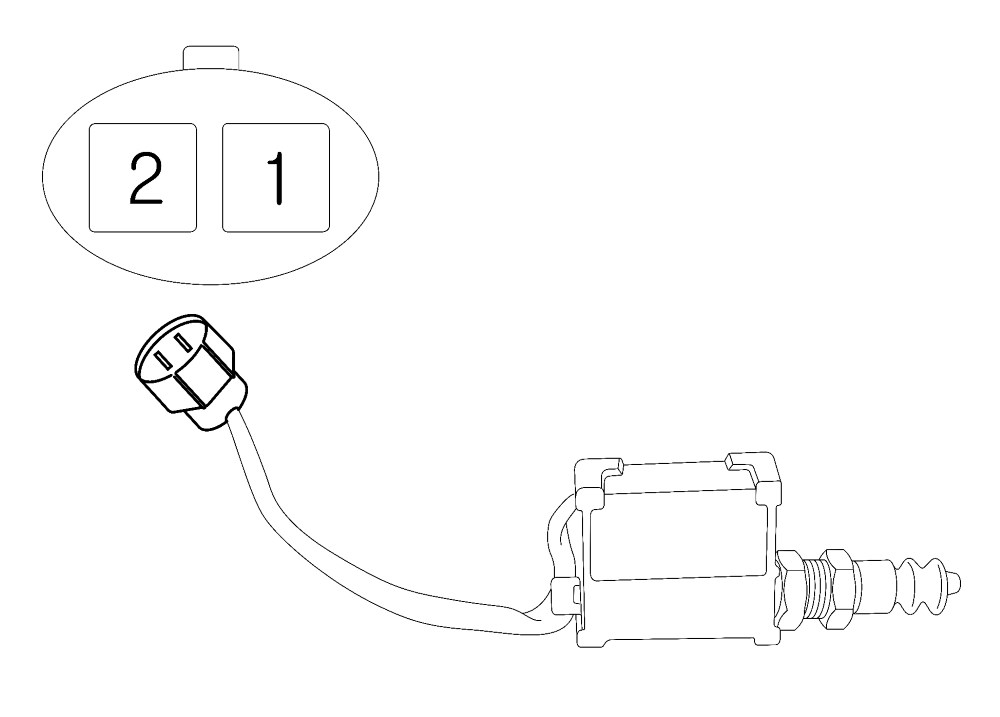

Выключатель контрольной лампы стояночного тормоза.

Проверка.

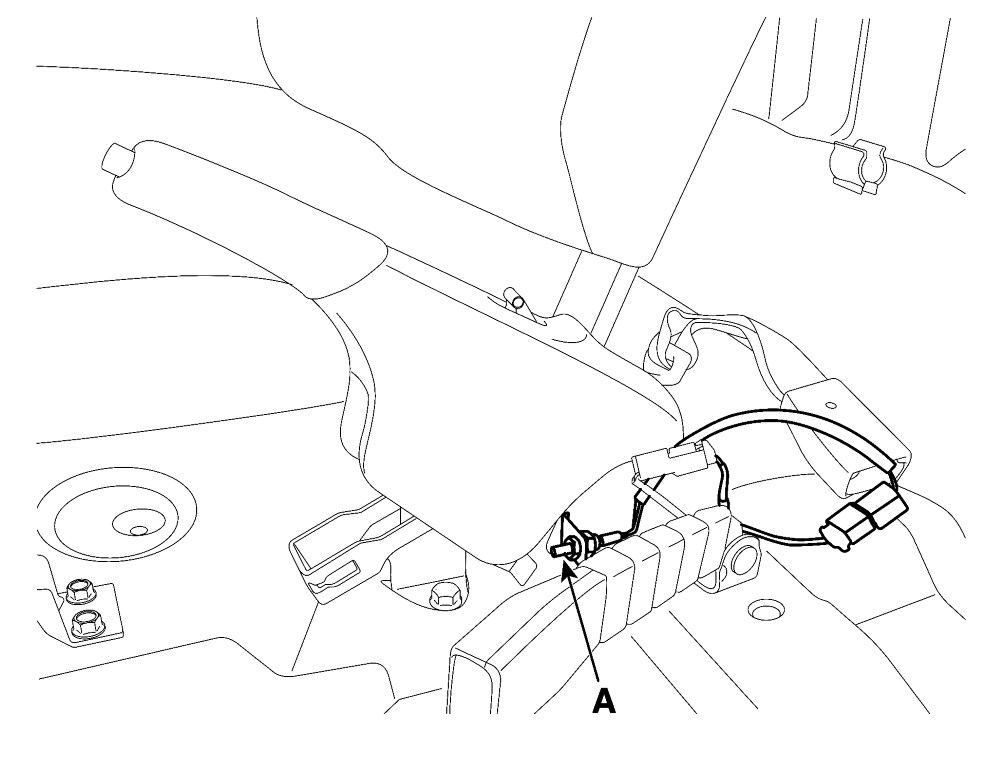

Управление стояночным тормозом осуществляется рычагом. Выключатель контрольной лампы стояночного тормоза (А) расположен под рычагом стояночного тормоза. Для его регулировки отпустите стояночный тормоз и вворачивайте или выворачивайте корпус выключателя.

1. Когда выключатель замкнут (рычаг затянут), убедитесь в наличии проводимости между контактом и выключателем.

2. Когда выключатель находится в разомкнутом положении (рычаг отпущен), убедитесь в отсутствии проводимости между контактом и выключателем. Если состояние проводимости не отвечает требованиям, замените выключатель или проверьте контакт с массой.

Датчик разблокировки механизма наклона кабины.

Проверка.

1. Снимите датчик разблокировки механизма наклона кабины.

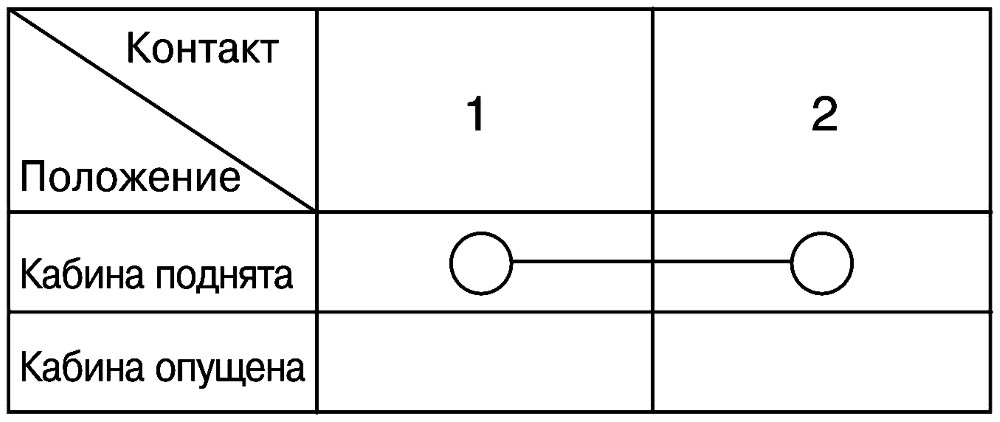

2. Проверьте наличие проводимости между датчиком разблокировки механизма наклона кабины и контактом. Если проводимости нет, замените датчик разблокировки механизма наклона кабины.

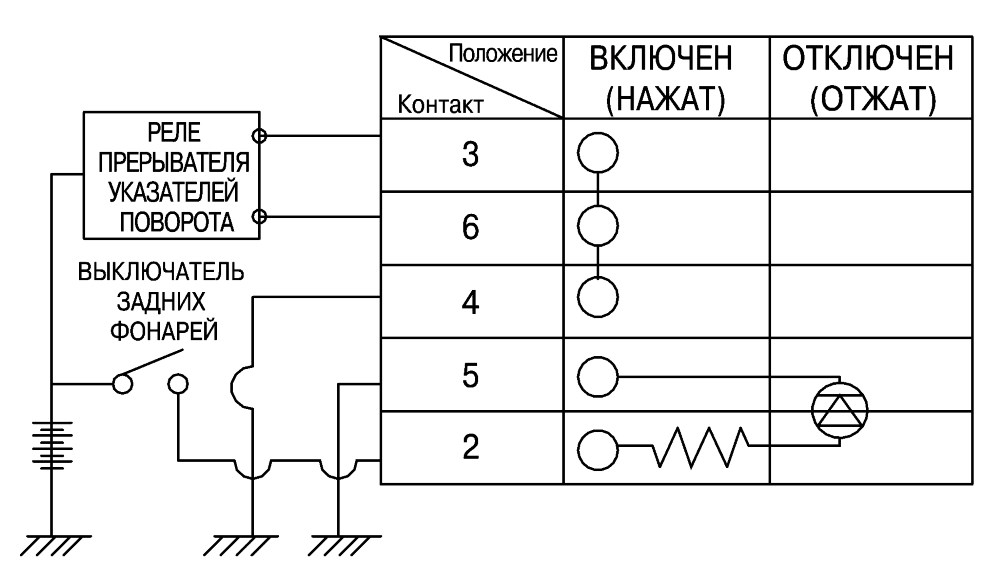

Выключатель аварийной сигнализации.

Проверка.

1. Снимите приборную панель.

2. Проверьте наличие проводимости между контактами (А) во время работы выключателя аварийной сигнализации.

Электрическая схема.

Выключатель рабочего освещения.

Проверка.

1. Снимите приборную панель.

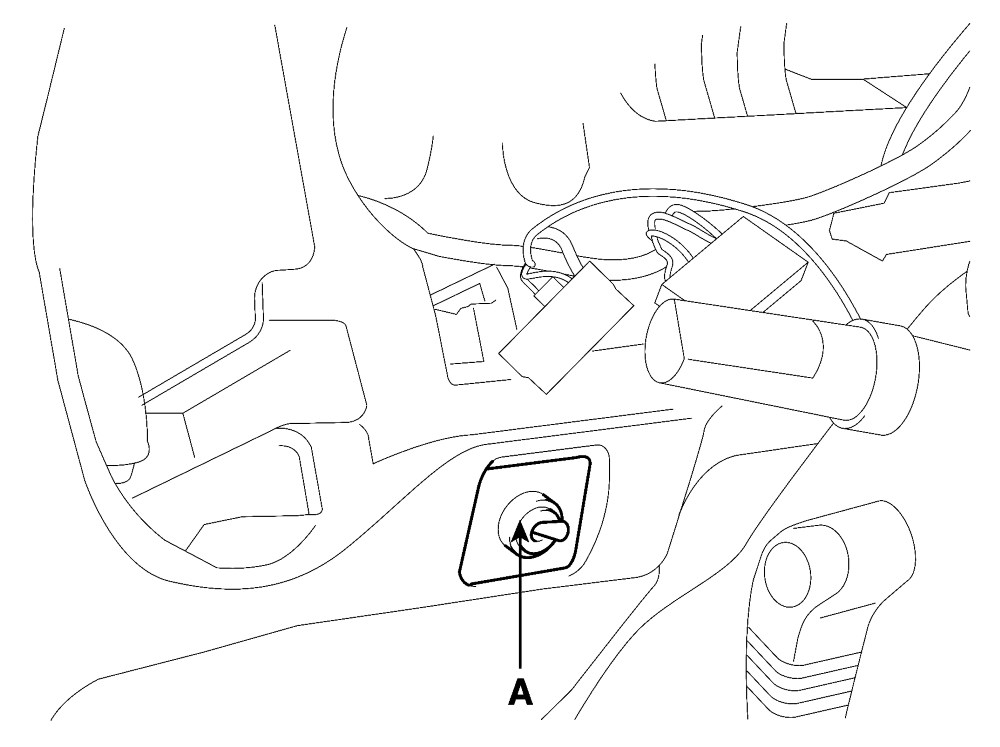

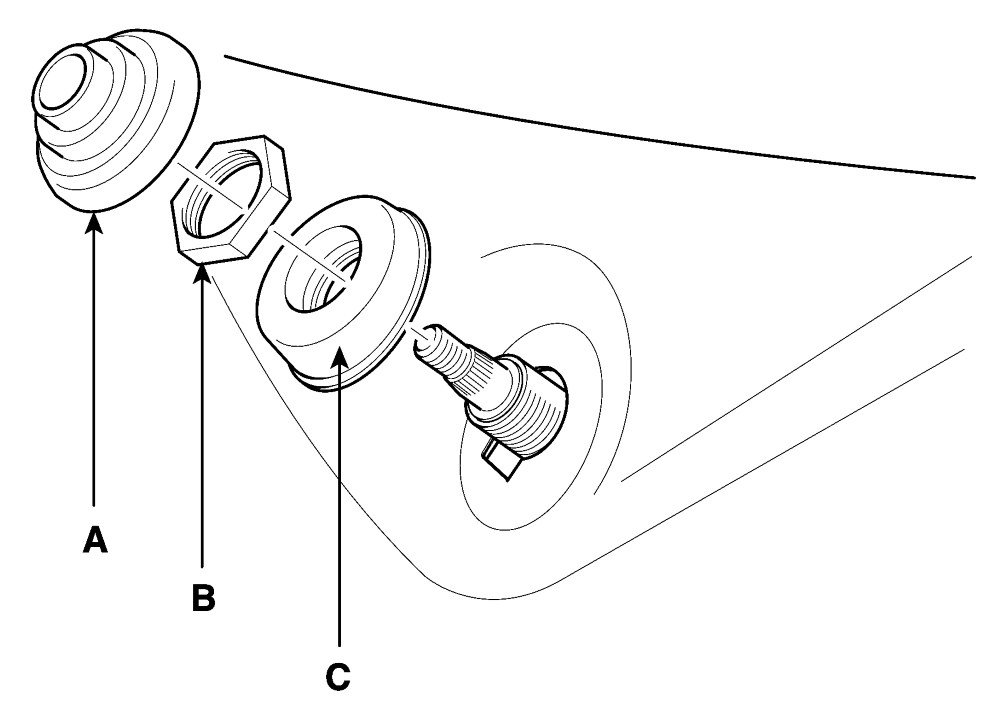

2. Снимите выключатель рабочего освещения (А).

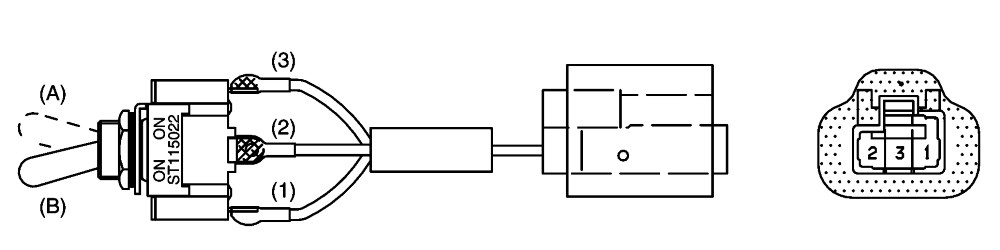

3. Проверьте наличие проводимости между контактами (А) во время работы выключателя.

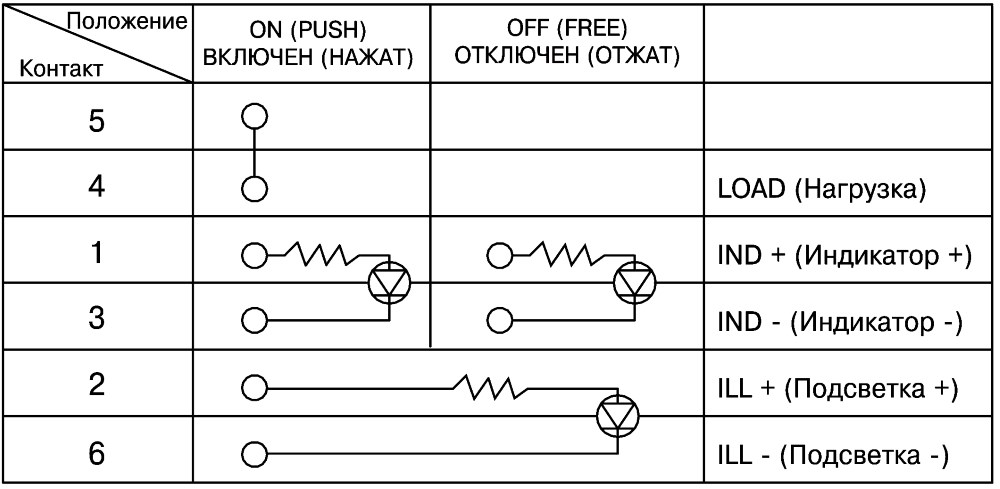

Выключатель противотуманных фар/ заднего противотуманного фонаря.

Проверка.

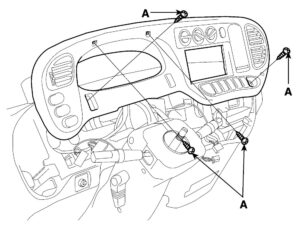

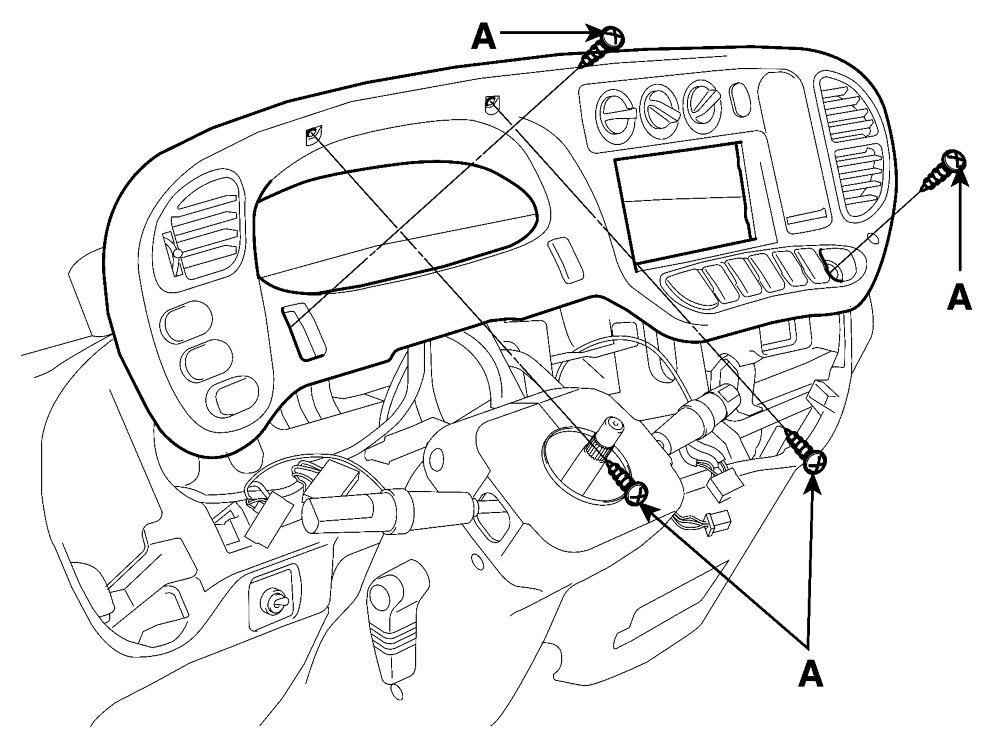

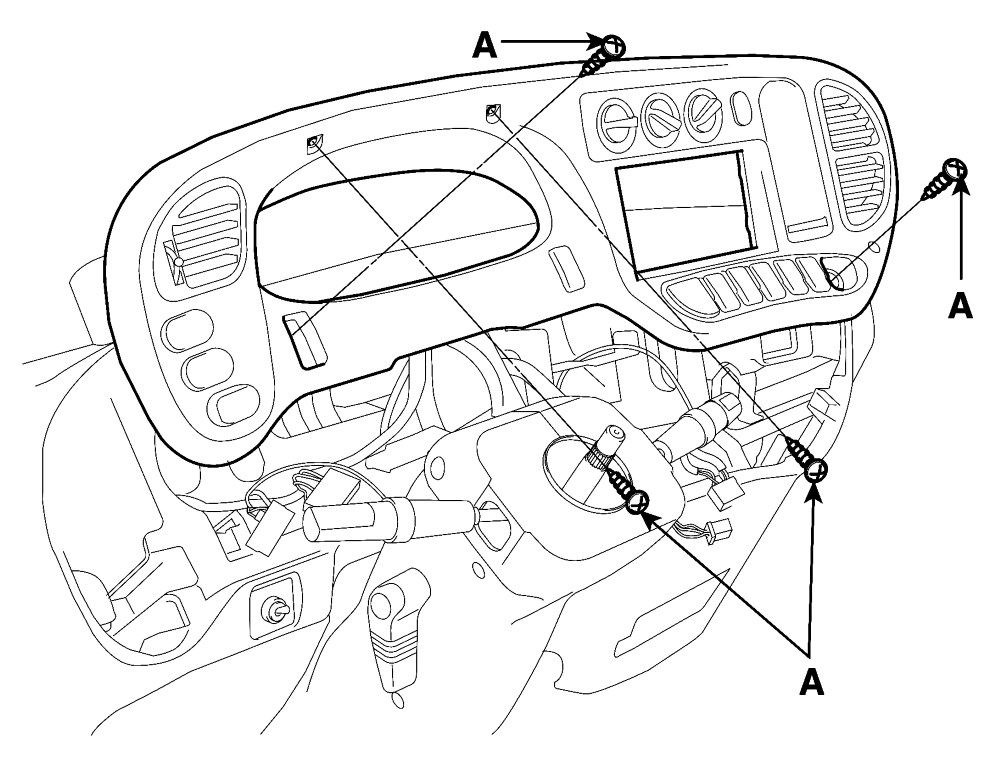

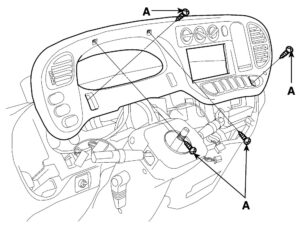

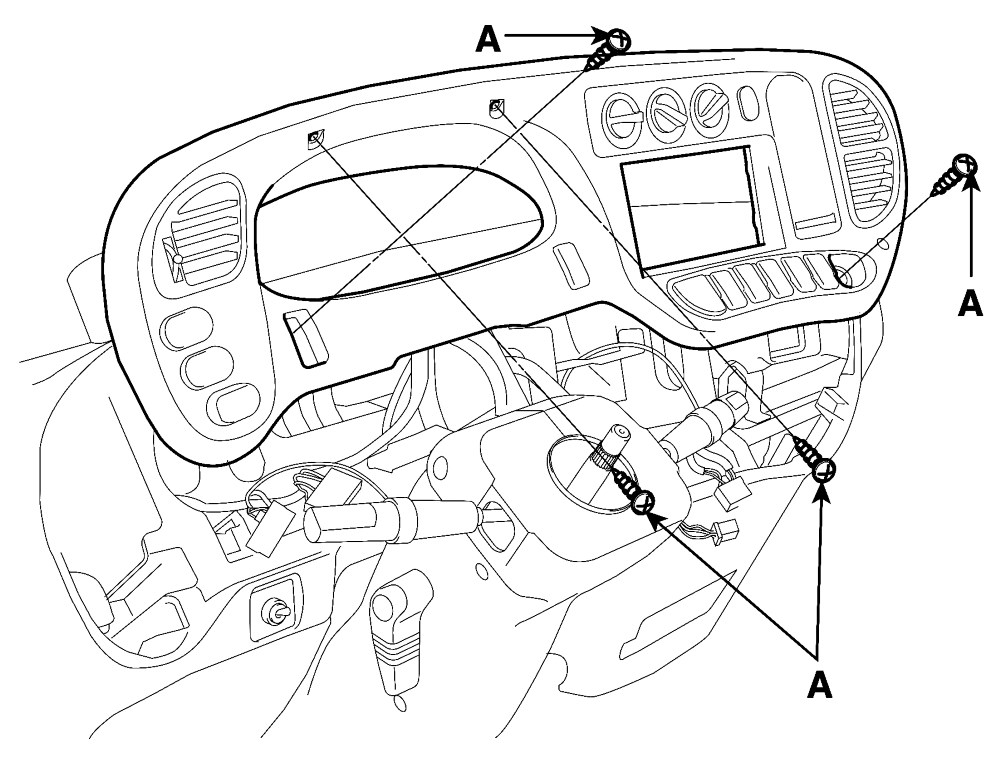

1. Открутите крепежные винты (А) и снимите приборную панель.

2. Проверьте наличие проводимости между контактами во время работы выключателя.

Многофункциональный переключатель.

Узлы и детали.

Стандартная комплектация.

Многофункциональный переключатель.

Проверка.

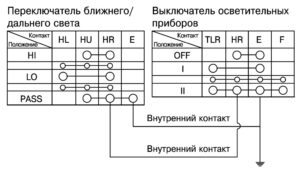

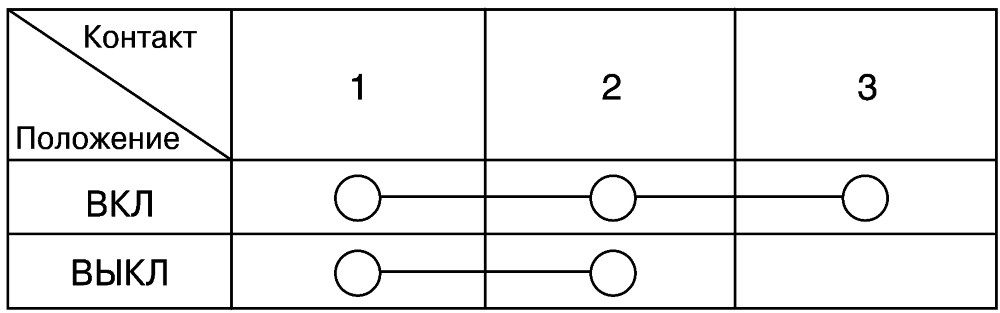

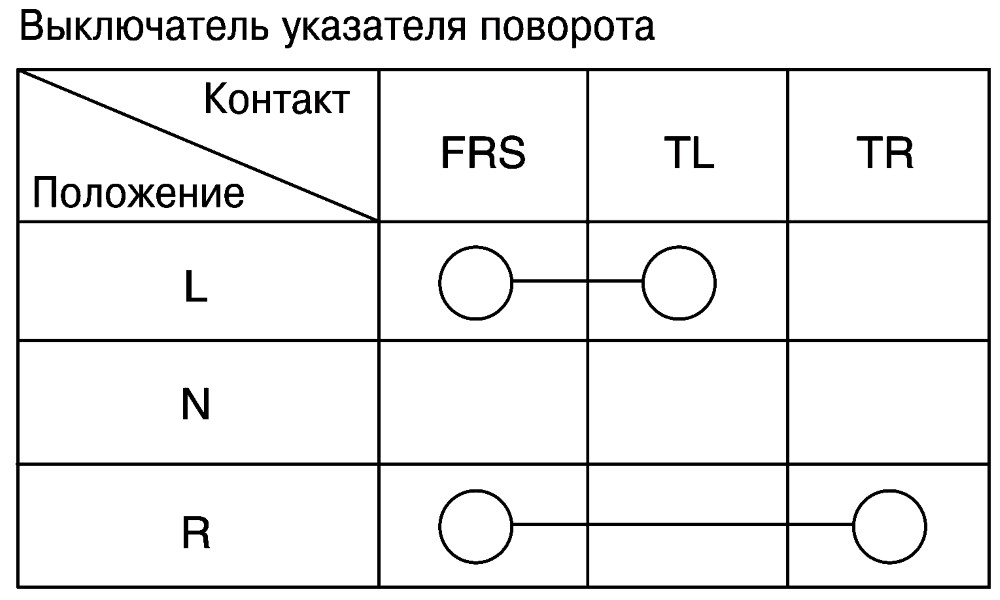

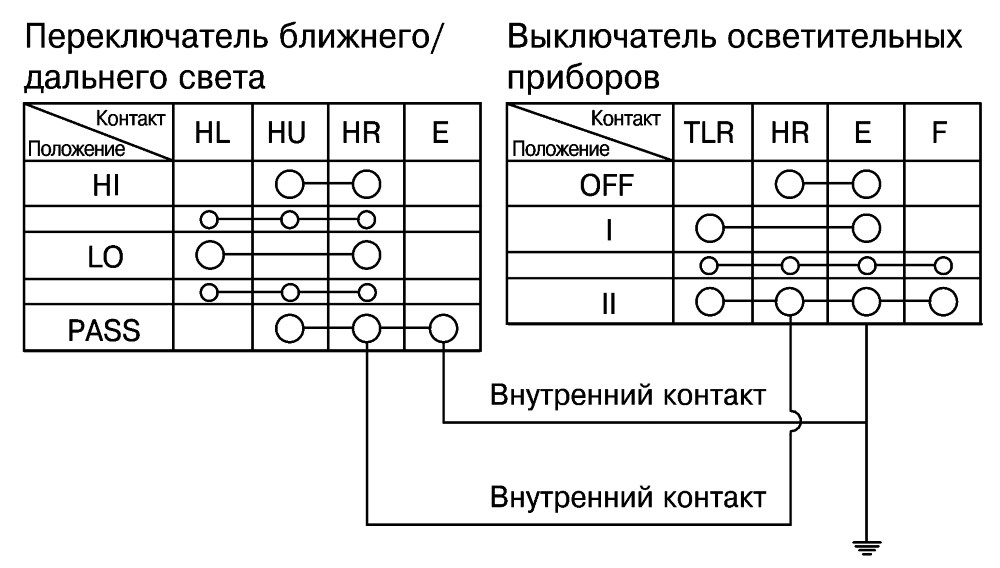

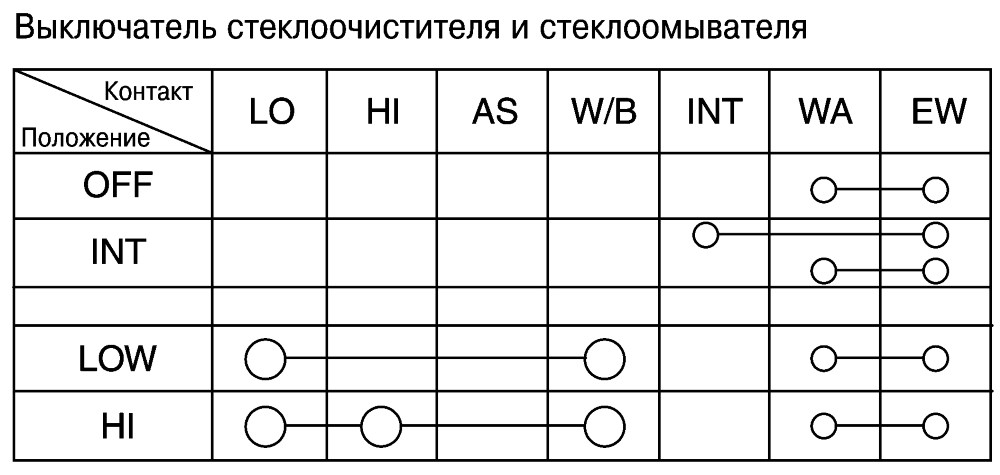

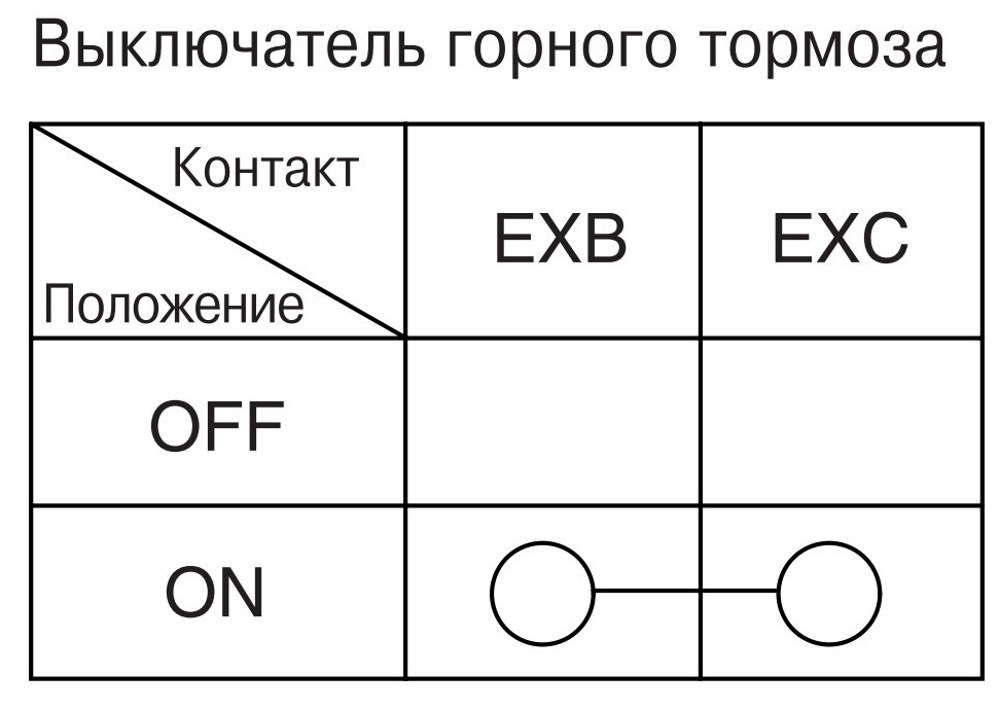

Проверьте наличие проводимости между контактами во время работы переключателя.

Стандартная комплектация.

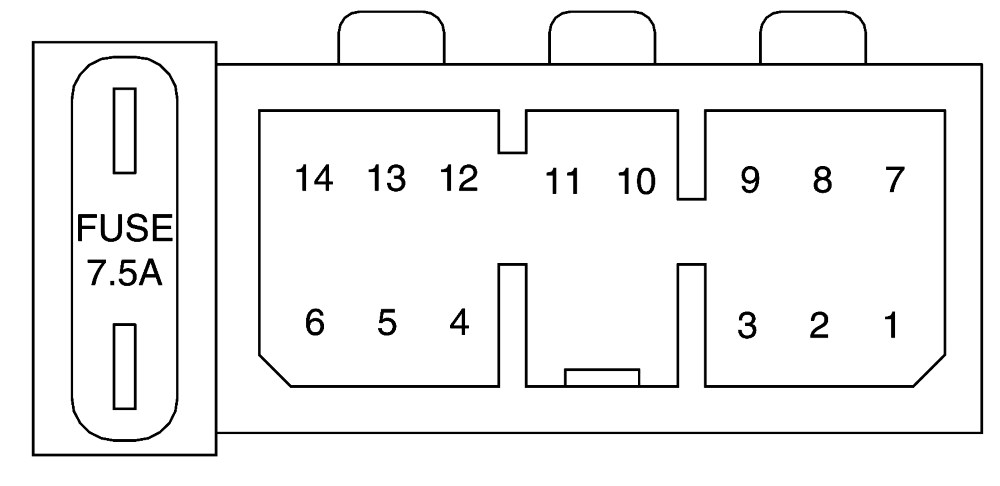

Конструкция разъемов.

Стандартная комплектация.

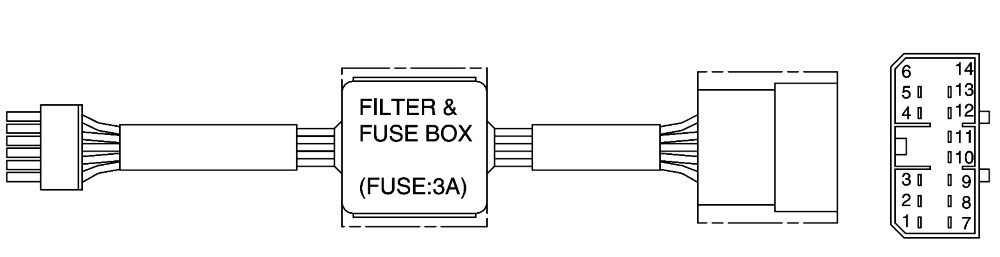

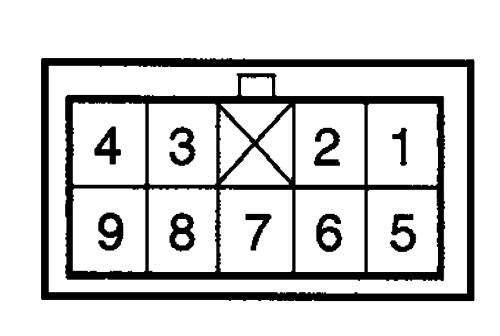

Штыревая часть разъёма.

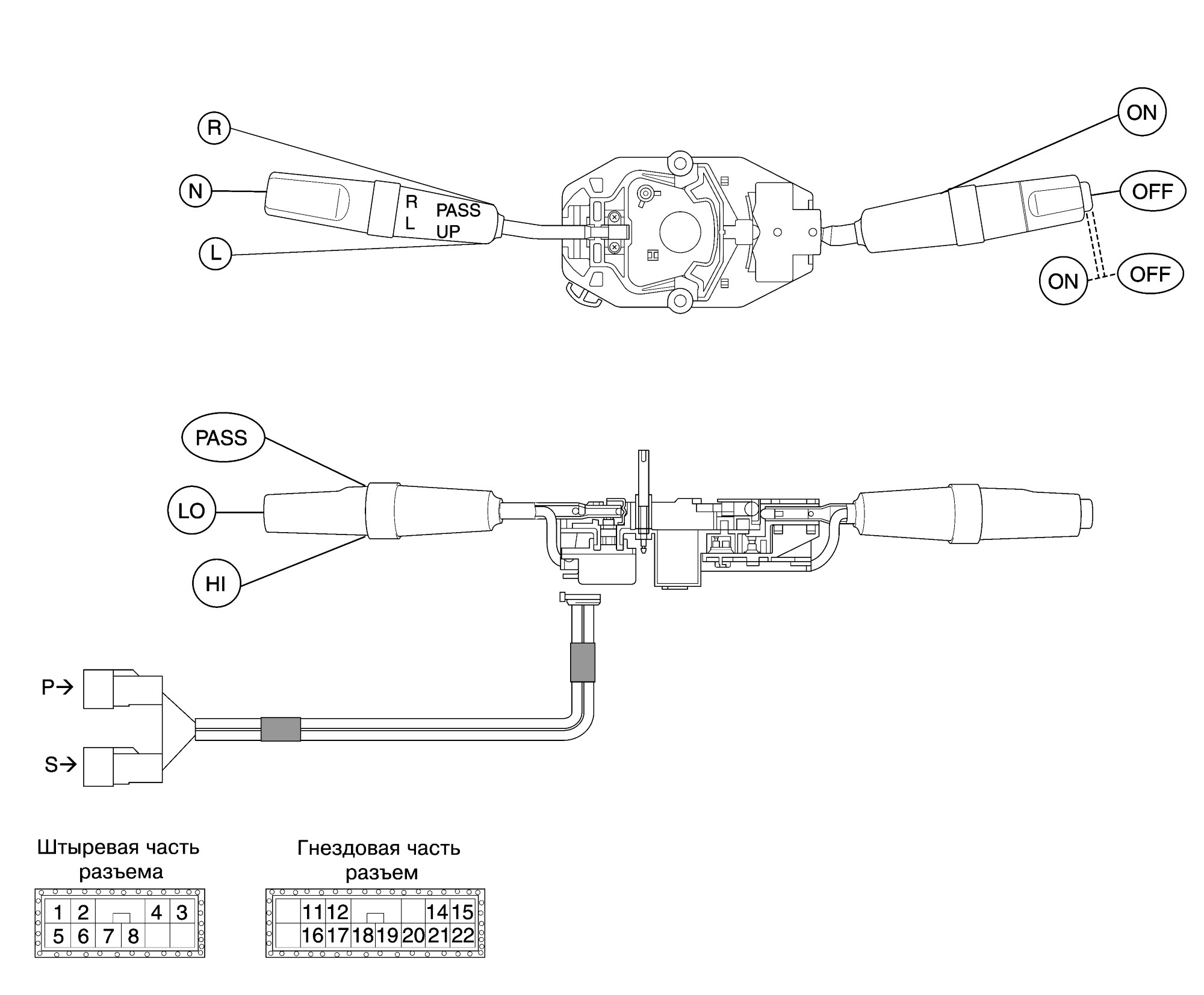

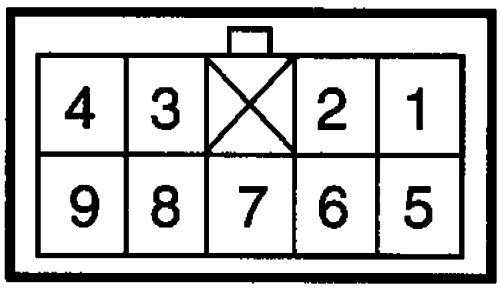

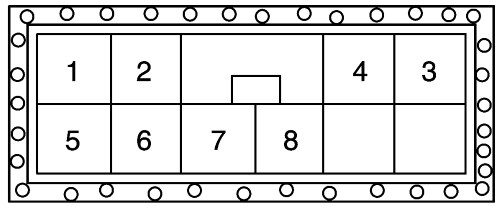

№	Контакт
1	HL (Head Lamp LOW) [Фары БЛИЖНИЙ СВЕТ]
2	HU (Head Lamp HIGH) [Фары ДАЛЬНИЙ СВЕТ]
3	Е (Earth) [Масса]
4	F (Fog Lamp) [Противотуманные фары]
5	TLR (Tail Lamp Switch)  [Выключатель задних фонарей]
6	FRS (Turn signal Lamp COMMON Switch) [ОБЩИЙ выключатель указателей поворота]
7	TL (Turn Signal Lamp, LH) [Указатель поворота, ЛЕВЫЙ]
8	TR (Turn Signal Lamp, RH) [Указатель поворота, ПРАВЫЙ]
9
10

Гнездовая часть разъёма.

№	Контакт
11	LO (Wiper Switch LOW)  [Выключатель стеклоочистителя МЕДЛЕННО]
12	HI (Wiper Switch HIGH)  [Выключатель стеклоочистителя БЫСТРО]
13
14	W/B (Wiper Switch earth)  [Масса выключателя стеклоочистителя]
15	INT (INTERMITTENT) [ПРЕРЫВИСТО]
16	WA (Washer Switch)  [Выключатель стеклоомывателя]
17	EW (Washer Switch earth)  [Масса выключателя стеклоомывателя]
18	EXB (Exhaust brake +) [Горный тормоз +]
19	EXC (Exhaust brake -) [Горный тормоз -]
20	HO (Horn) [Звуковой сигнал]
21	INT (Т) (INTERMITTENT Timer) [Таймер ПРЕРЫВИСТОГО режима]
22	ET (INTERMITTENT Earth) [Масса ПРЕРЫВИСТОГО режима]

Очиститель/ омыватель ветрового стекла.

Очиститель/ омыватель ветрового стекла.

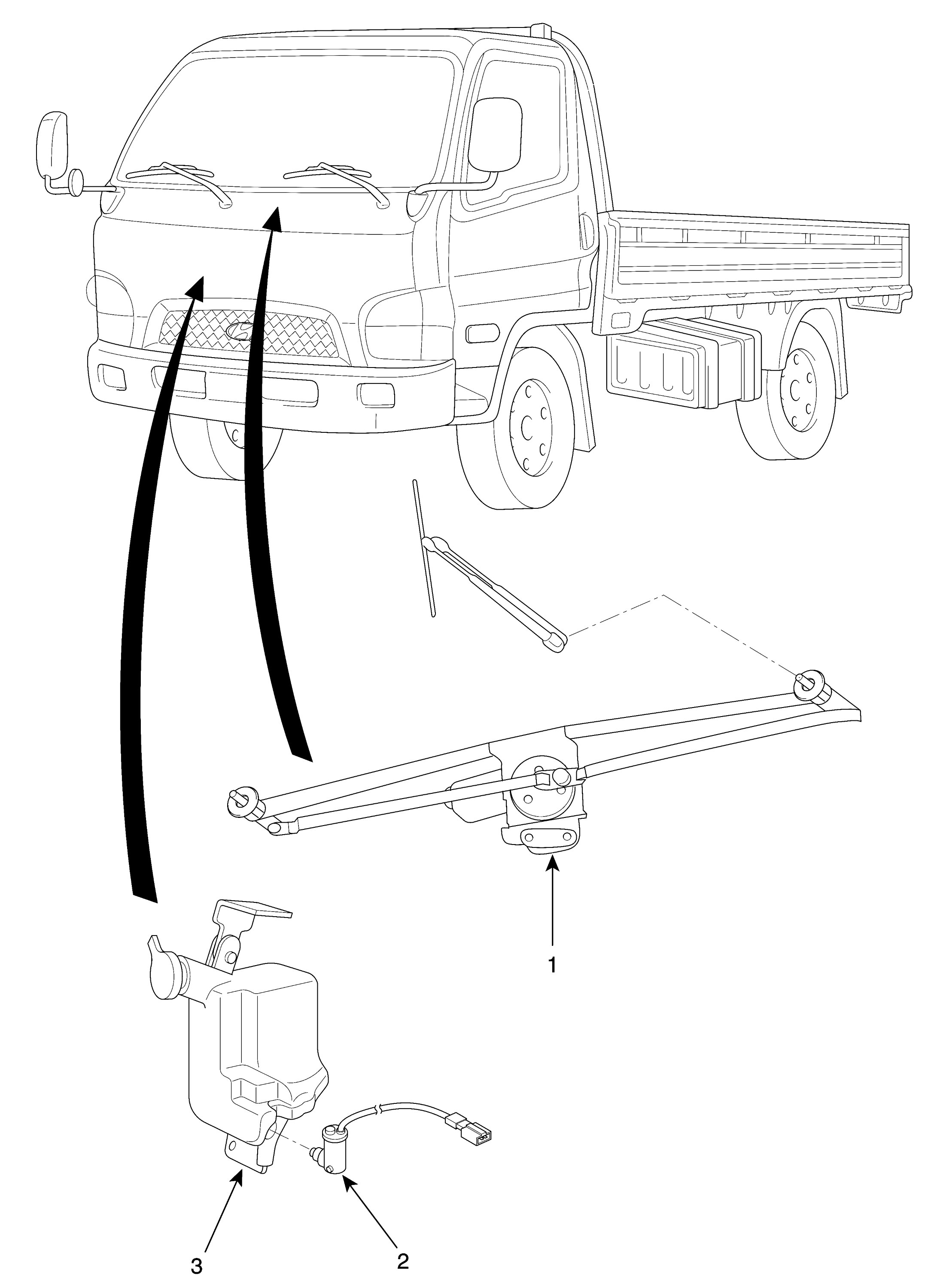

Расположение составных элементов.

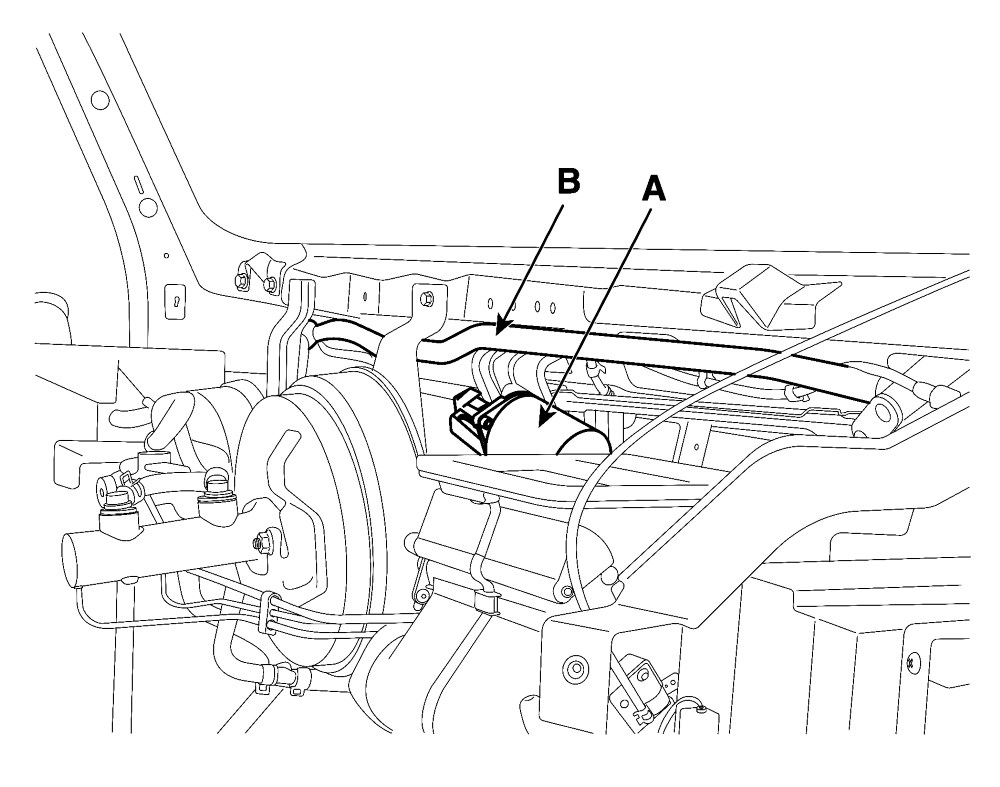

1 – Рычажный механизм очистителя; 2 – Электродвигатель омывателя; 3 – Бачок омывателя.

Снятие.

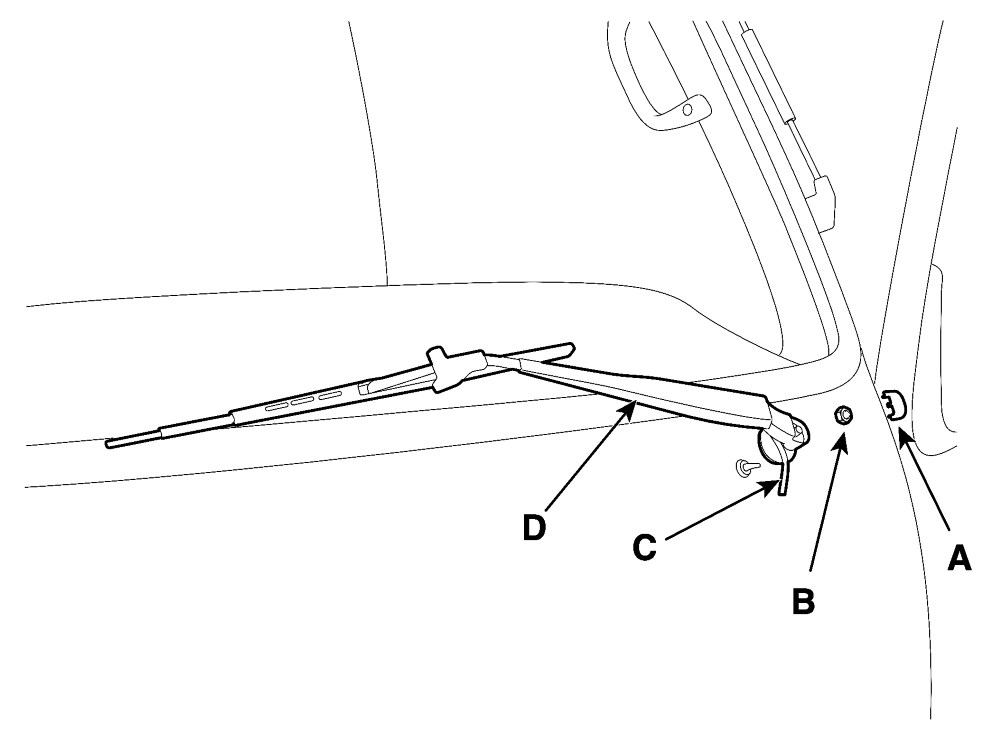

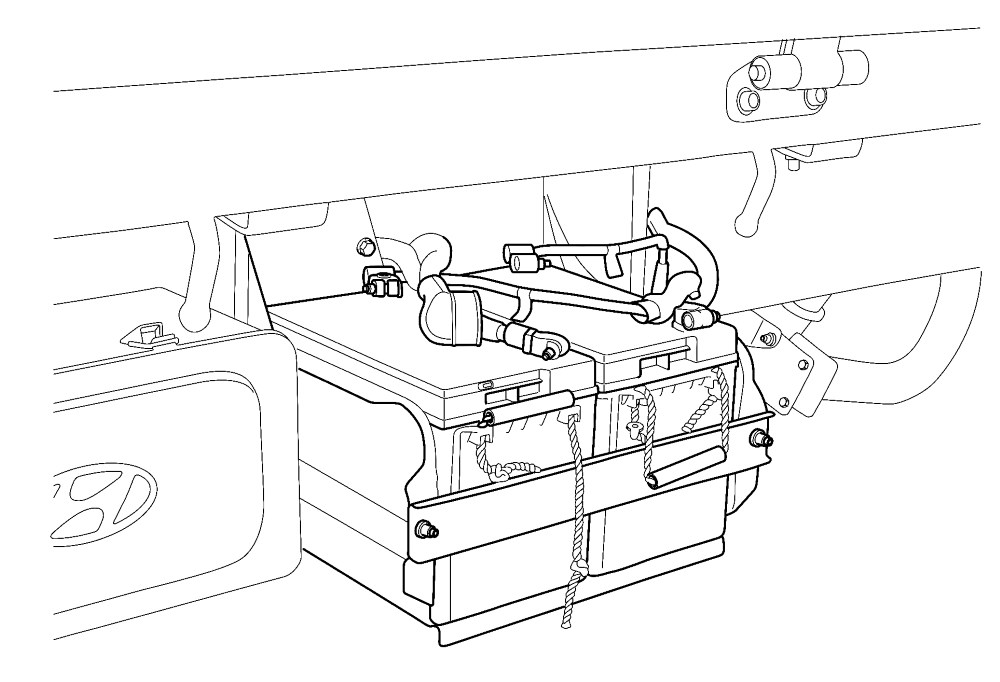

1 Отсоедините отрицательный (-) кабель от аккумуляторной батареи.

2. Выньте колпачок (А) рычага очистителя.

Отпустив крепежную гайку (В) рычага очистителя, отсоедините шланг омывателя (С). Снимите рычаг очистителя (D) и щетку.

3. Сняв крышку (А), отпустите гайку (В) и снимите колпачок и накладку (С).

4. Снимите защитную прокладку в сборе. (См. «Защитная прокладка кузова»).

5. Открутив крепежный болт электродвигателя очистителя (А), снимите электродвигатель очистителя в сборе и рычажный механизм очистителя в сборе.

6. Выньте электродвигатель омывателя (В) из бачка омывателя (А).

7. Установка выполняется в порядке, обратном снятию.

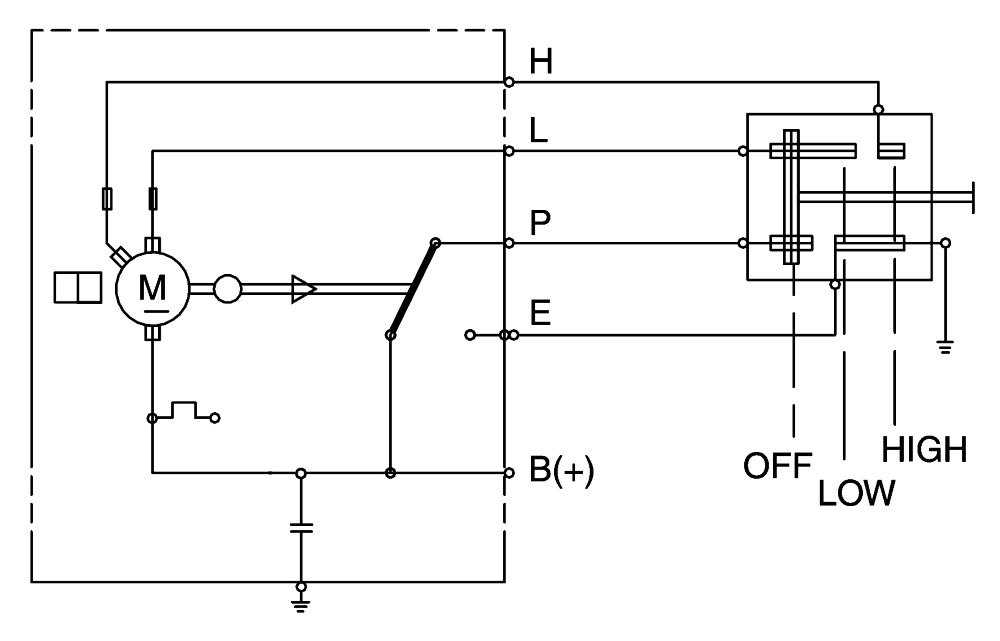

Электрическая схема.

Конструкция разъема.

Проверка.

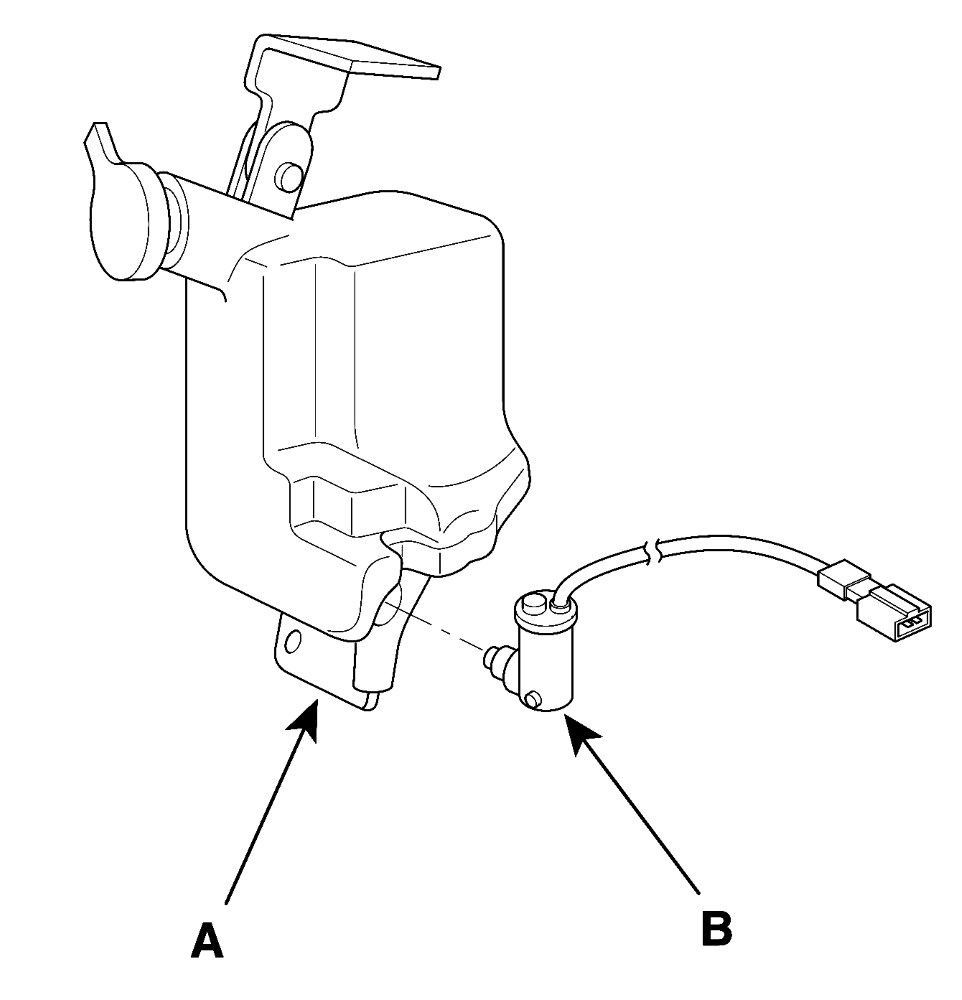

Электродвигатель омывателя.

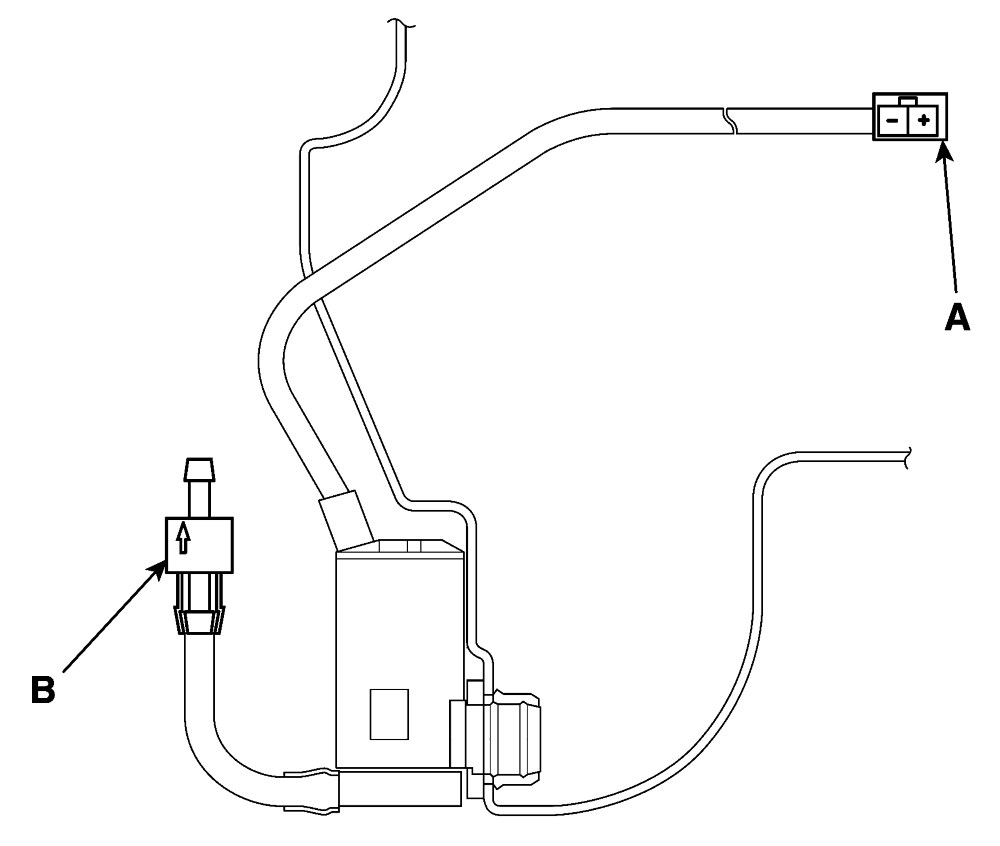

1. Отсоединив разъем (А) от электродвигателя омывателя и обратный клапан (В), подсоедините аккумуляторную батарею к разъему электродвигателя омывателя.

2. Если жидкость омывателя вытекает из обратного клапана при включении электродвигателя омывателя в работу, то все в порядке. В противном случае замените электродвигатель омывателя.

Электростеклоподъемники.

Блок управления.

Электростеклоподъемников.

Проверка.

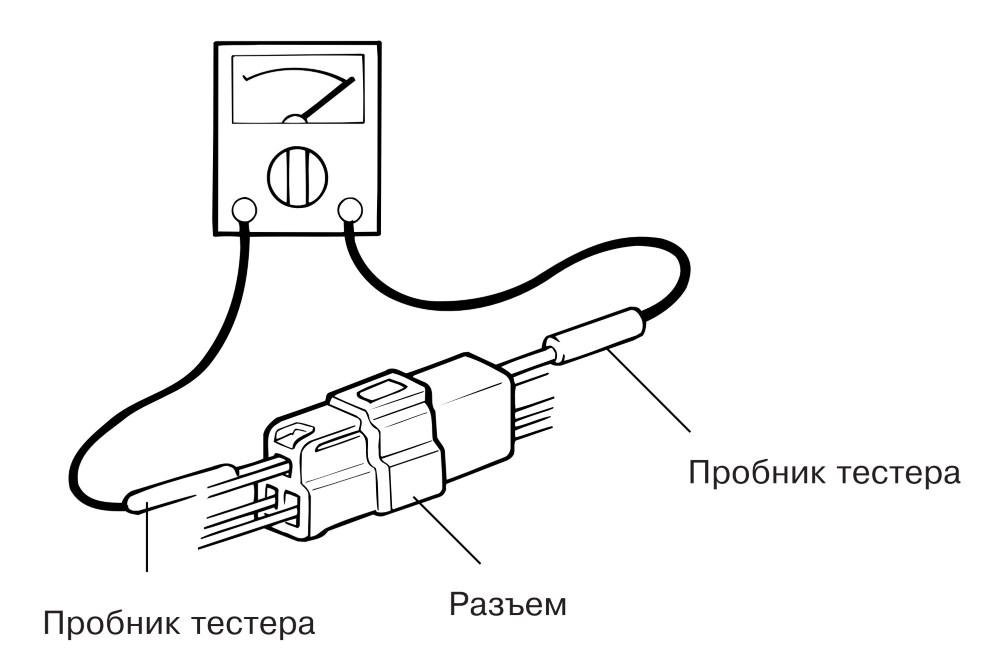

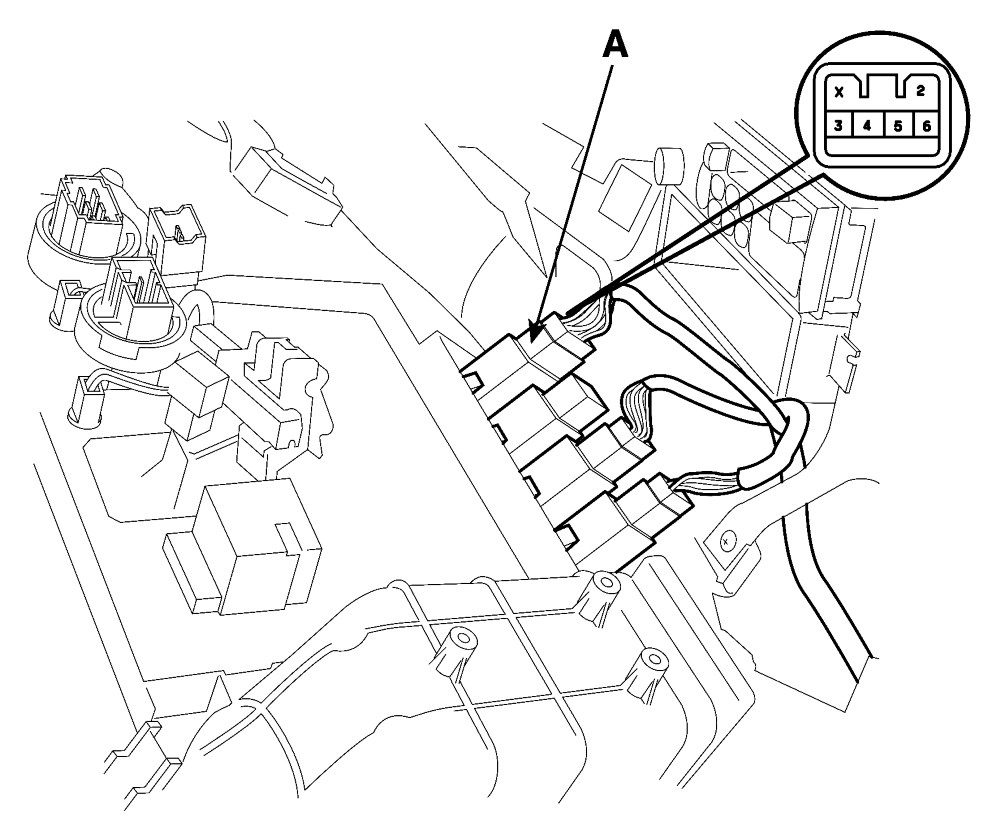

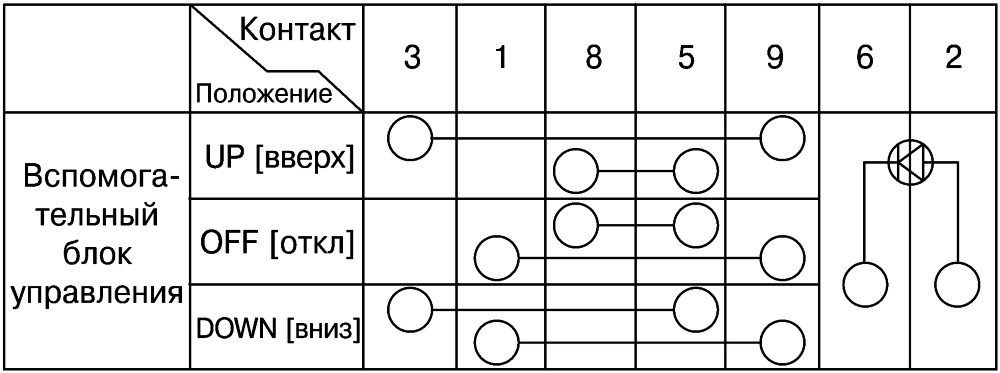

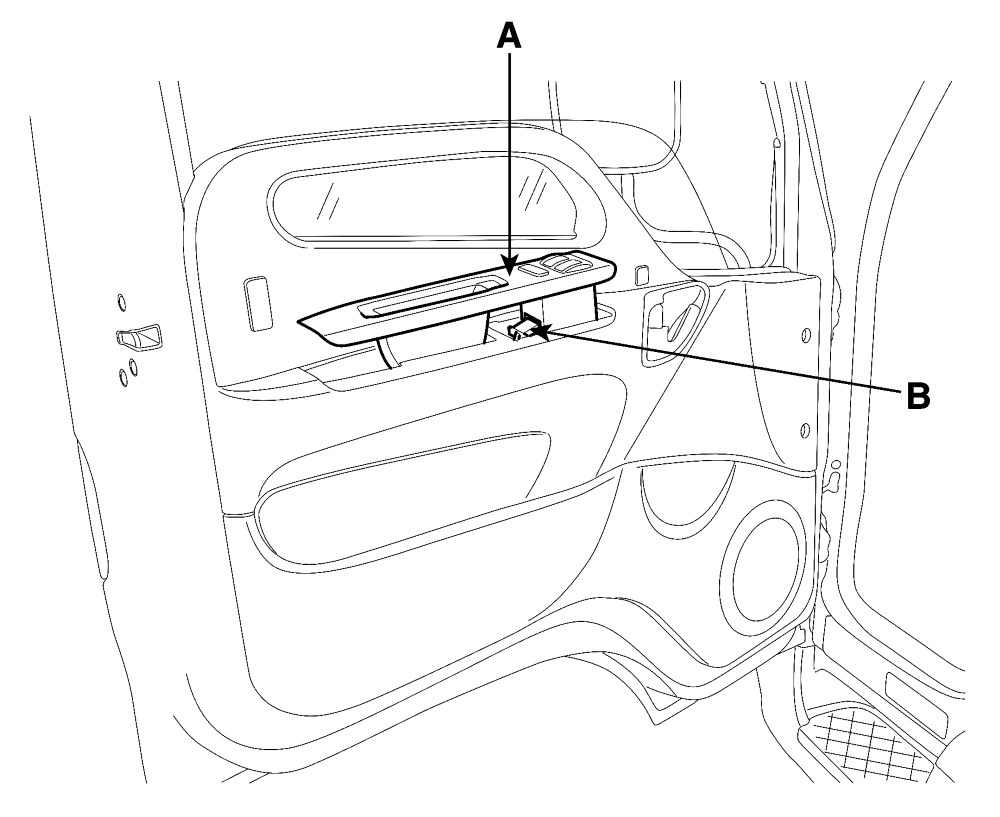

Проверьте проводимость блока управления при помощи универсального тестера. При необходимости замените.

Главный блок управления.

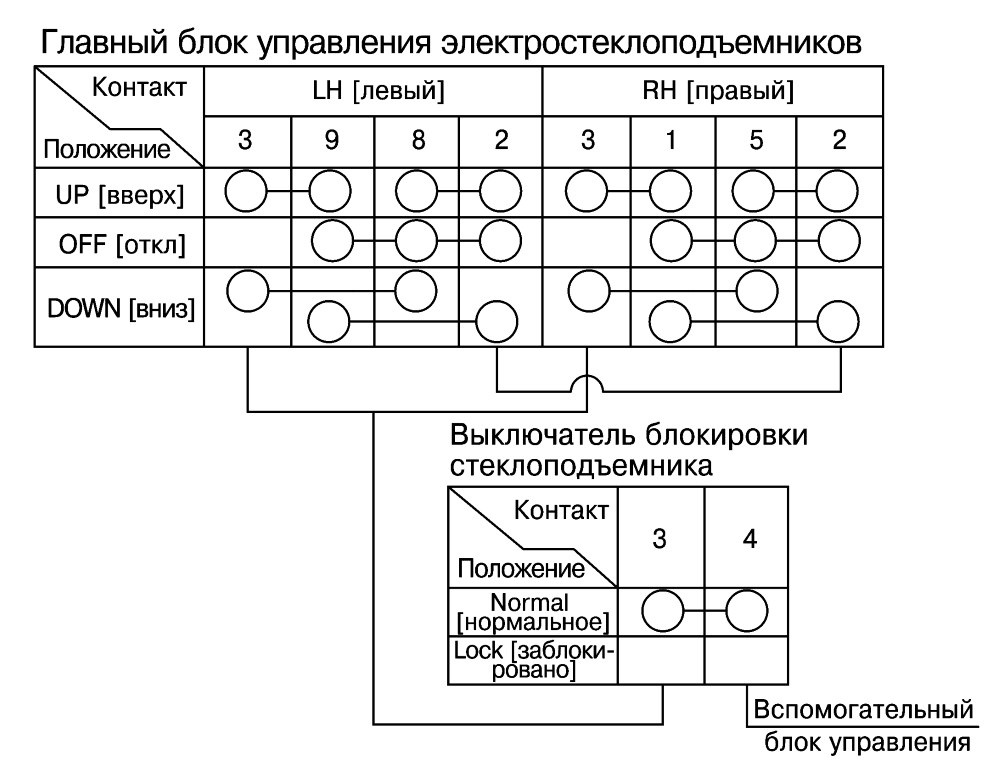

Схема соединений.

Вспомогательный блок управления.

Схема соединений.

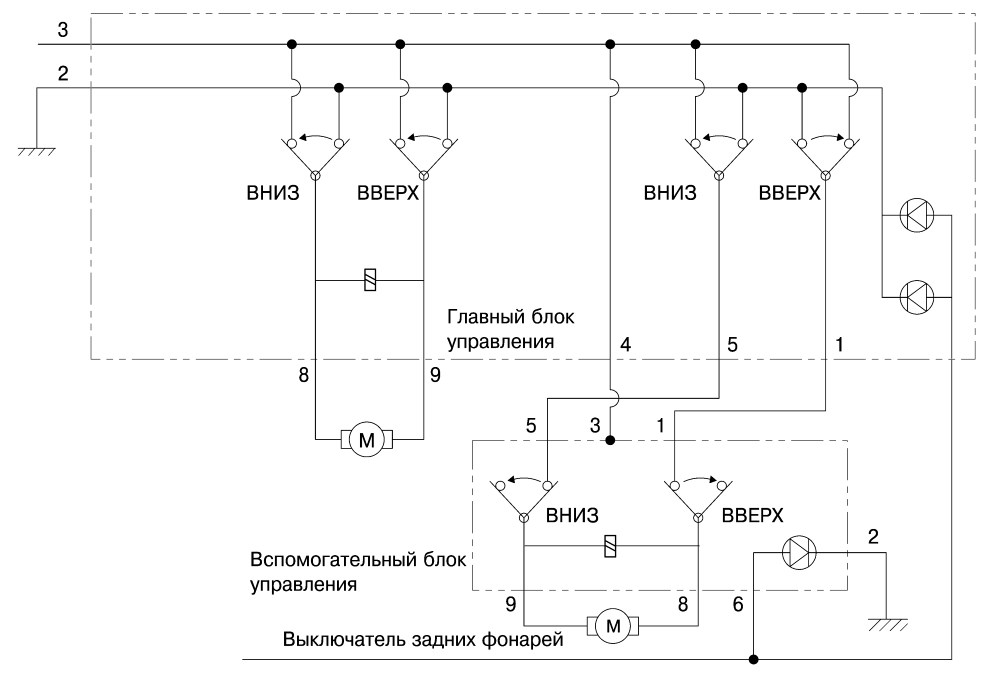

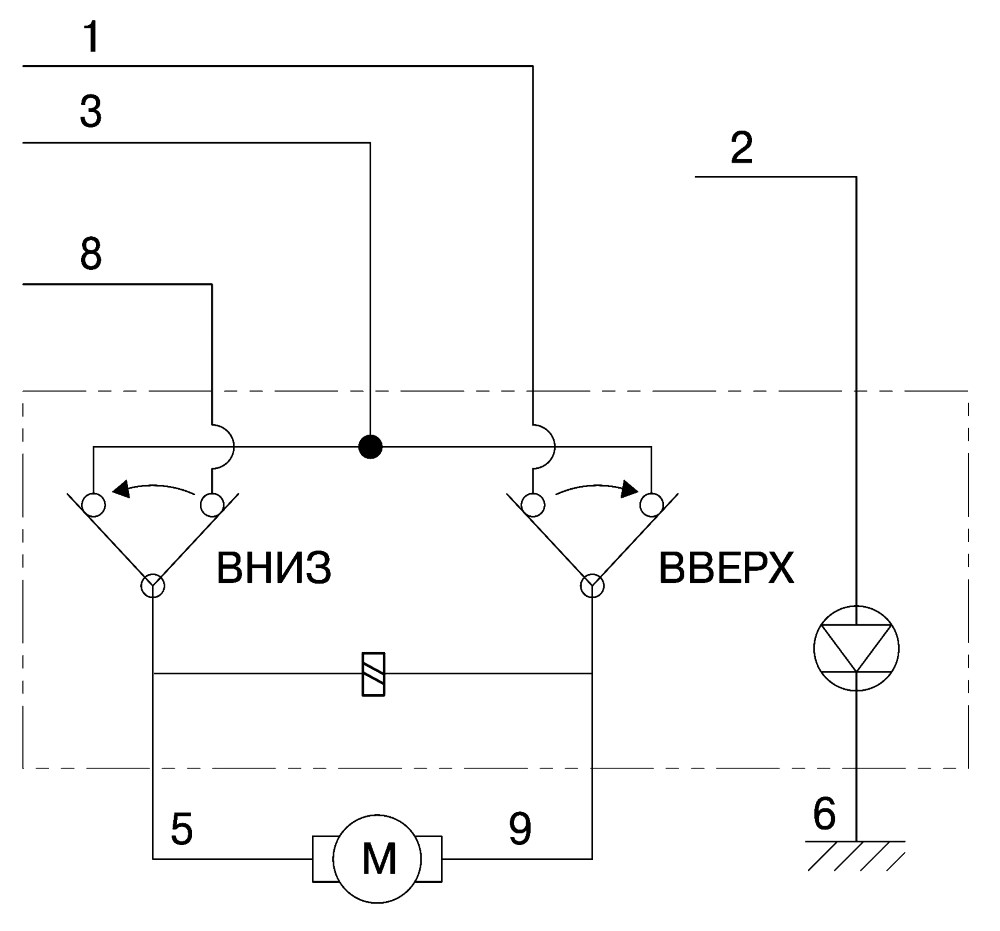

Электрическая схема.

Главный блок управления.

Вспомогательный блок управления.

Электродвигатель стеклоподъемников.

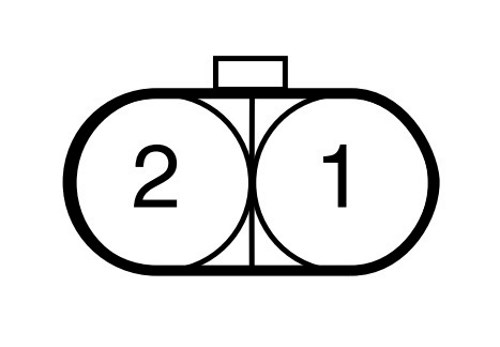

Конструкция разъемов.

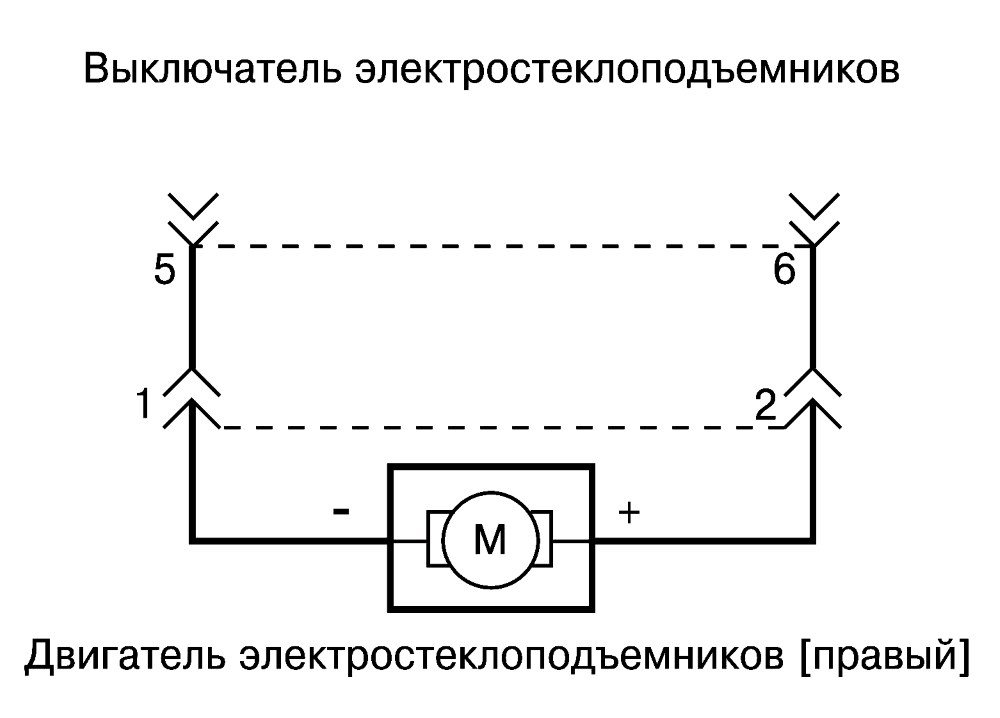

Электрическая схема.

Проверка.

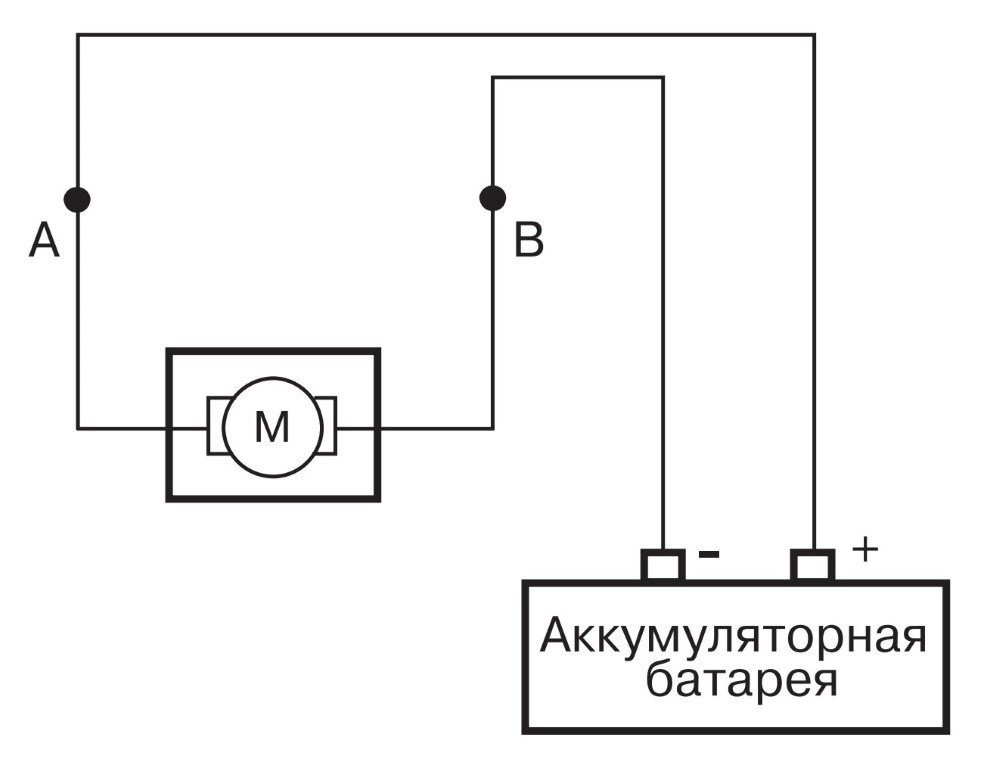

Подсоедините аккумуляторную батарею и убедитесь, что двигатель электростеклоподъемников работает.

	А	В	Направление вращения
LH [левый]	–	+	Против часовой стрелки
	+	–	По часовой стрелке
RH [правый]	–	+	По часовой стрелке
	+	–	Против часовой стрелки

К сведению.

• Направление вращения двигателя-относительно выходного вала двигателя.

Осветительные приборы.

Фары.

Замена.

1. Отсоедините отрицательный (-) кабель от аккумуляторной батареи.

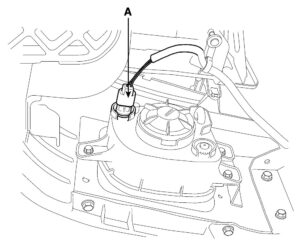

2. Отсоедините разъемы (А) от обеих противотуманных фар.

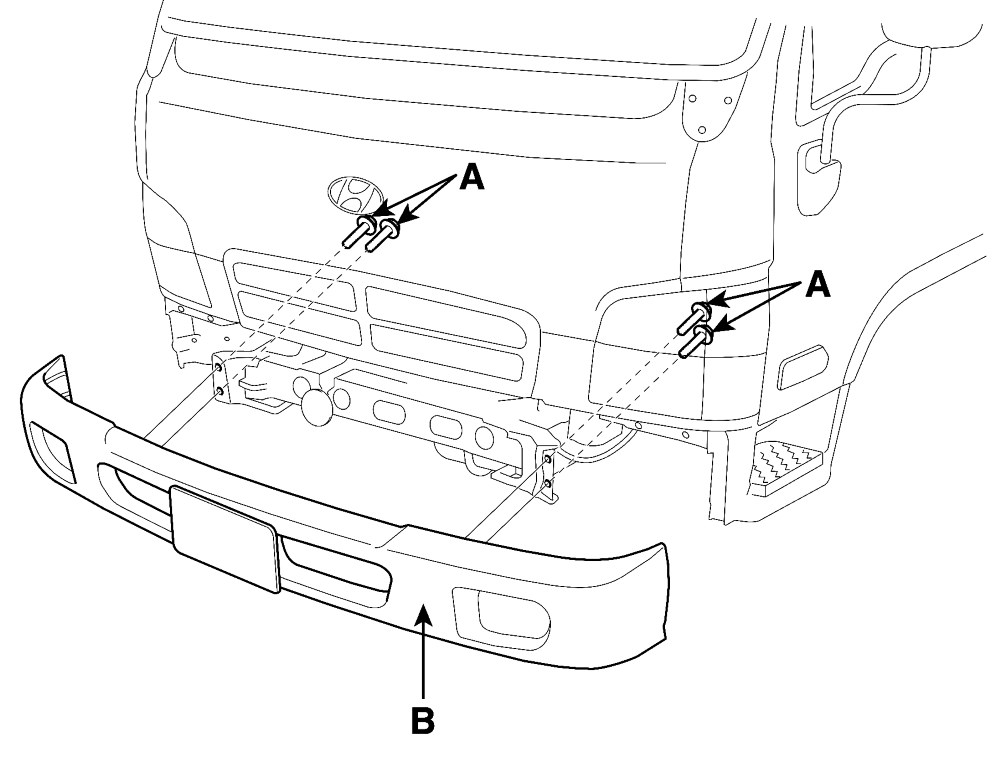

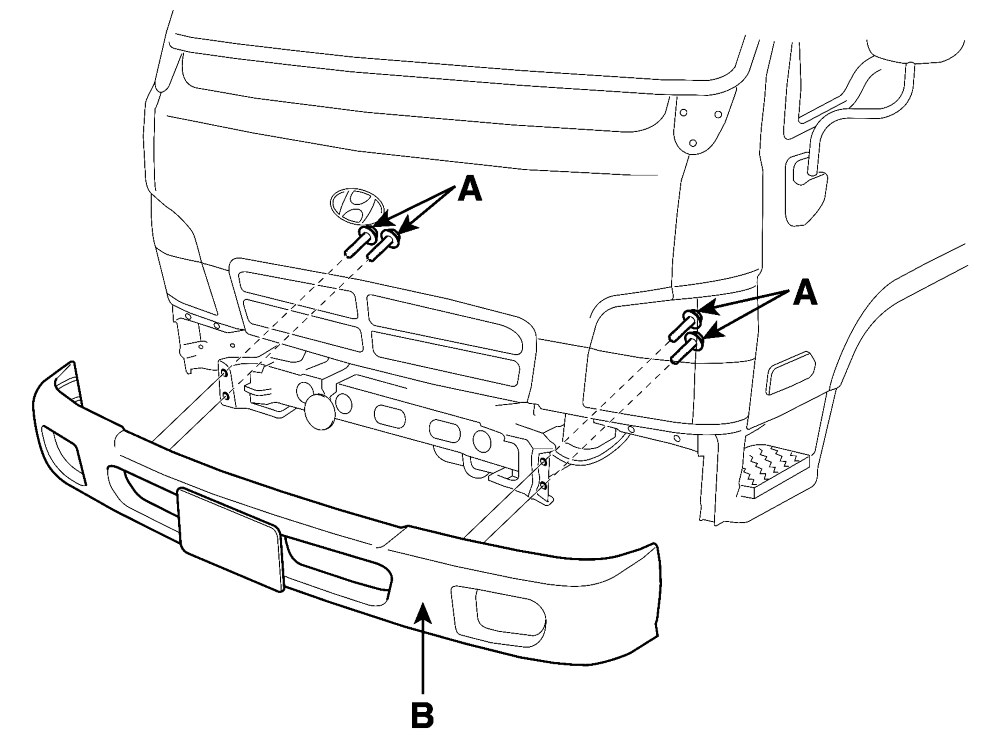

3. Открутив болты (А), снимите бампер (В).

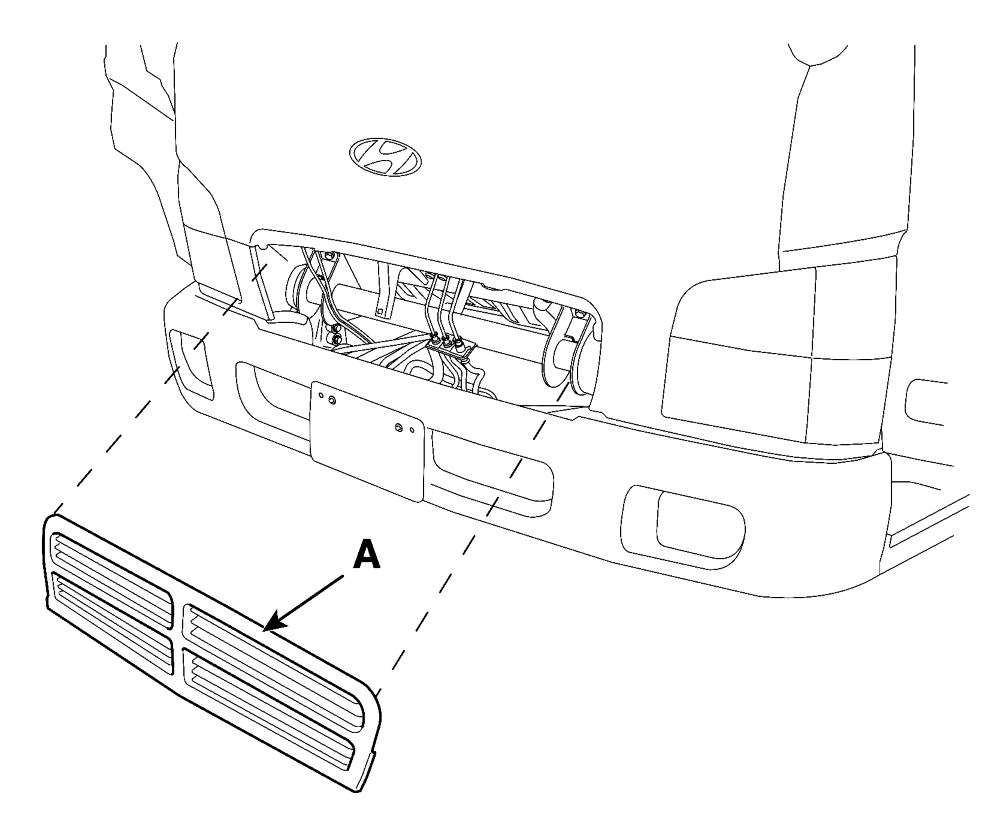

4. Снимите переднюю решетку (А).

5. Снимите переднюю декоративную накладку (А) и комбинированный фонарь (В).

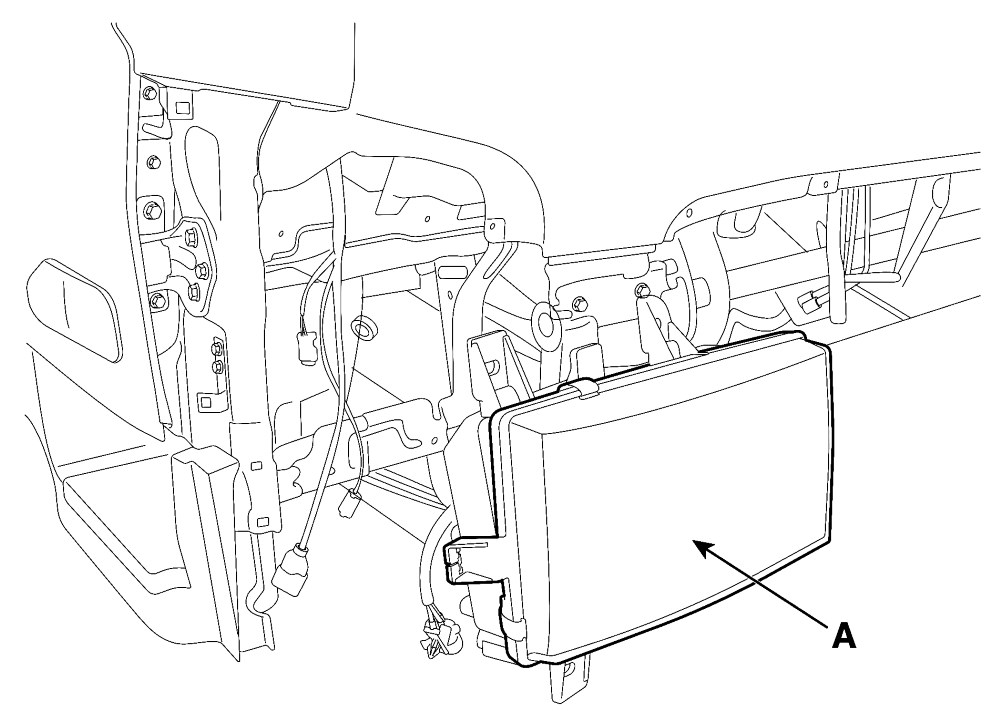

6. Снимите фару (А).

7. Установка выполняется в порядке, обратном снятию.

Проверка.

1. Доведите давление в шинах до нормы, установите автомобиль на ровной площадке. Не наклоняйте автомобиль.

2. Не прикладывайте дополнительную нагрузку, кроме веса водителя.

3. Убедитесь, что листовые рессоры и амортизаторы не повреждены.

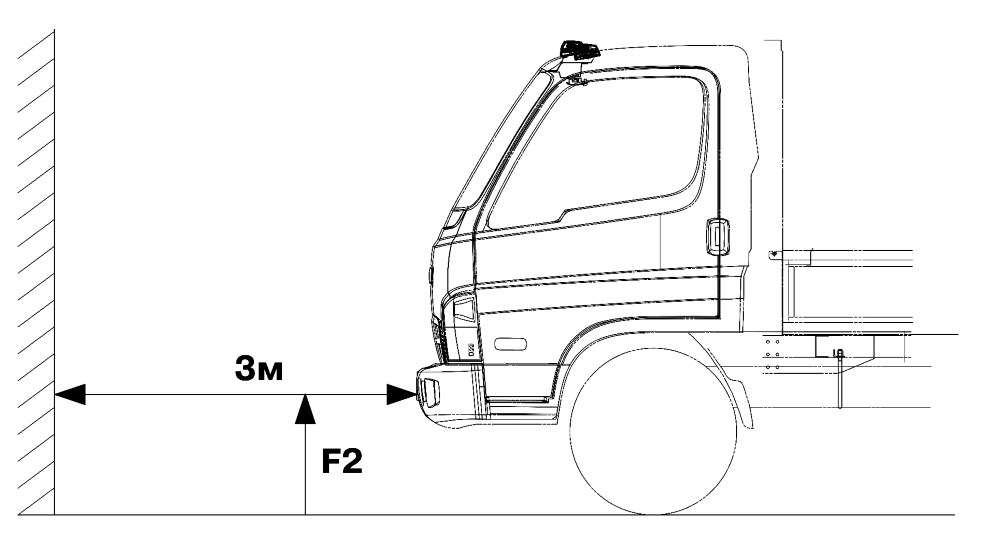

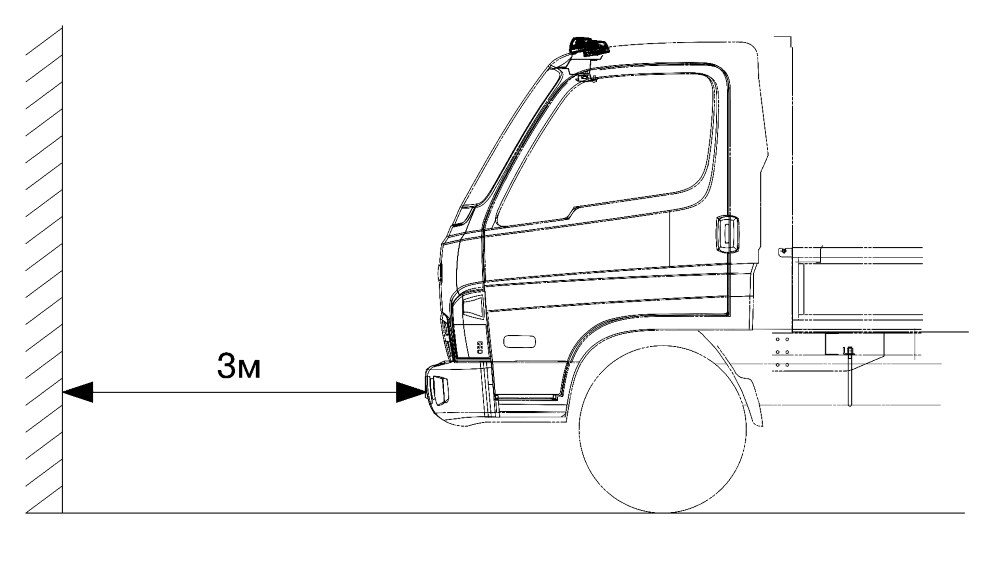

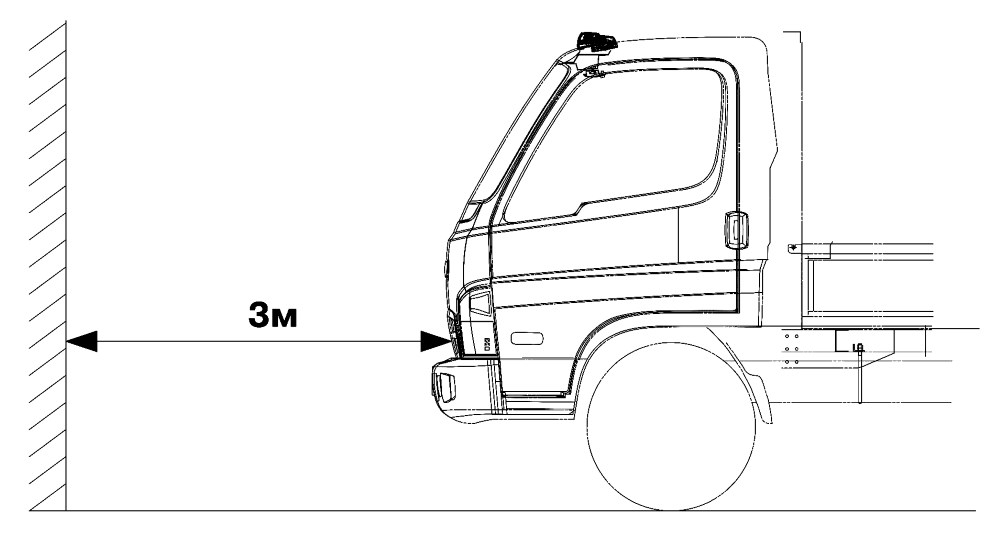

4. Установите размеченный экран на расстоянии 3 м от фар.

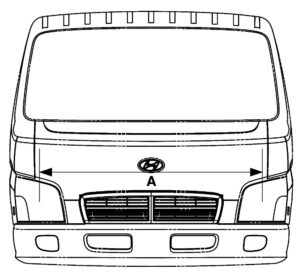

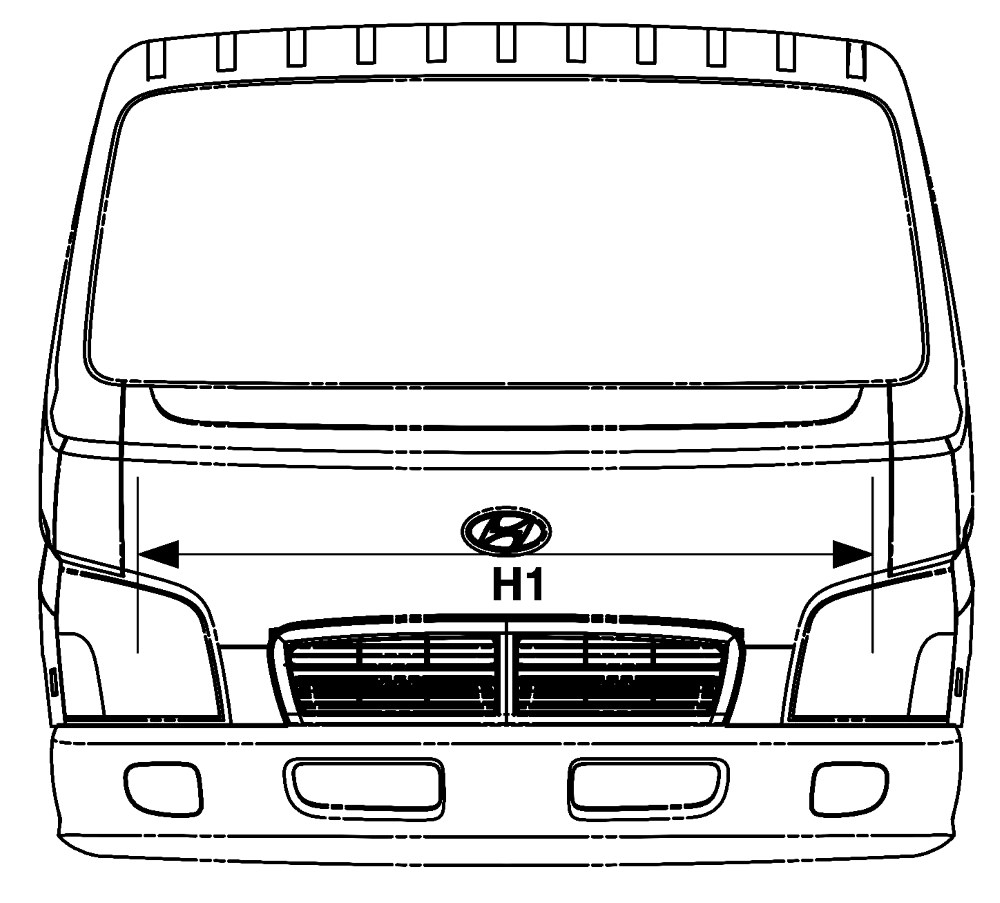

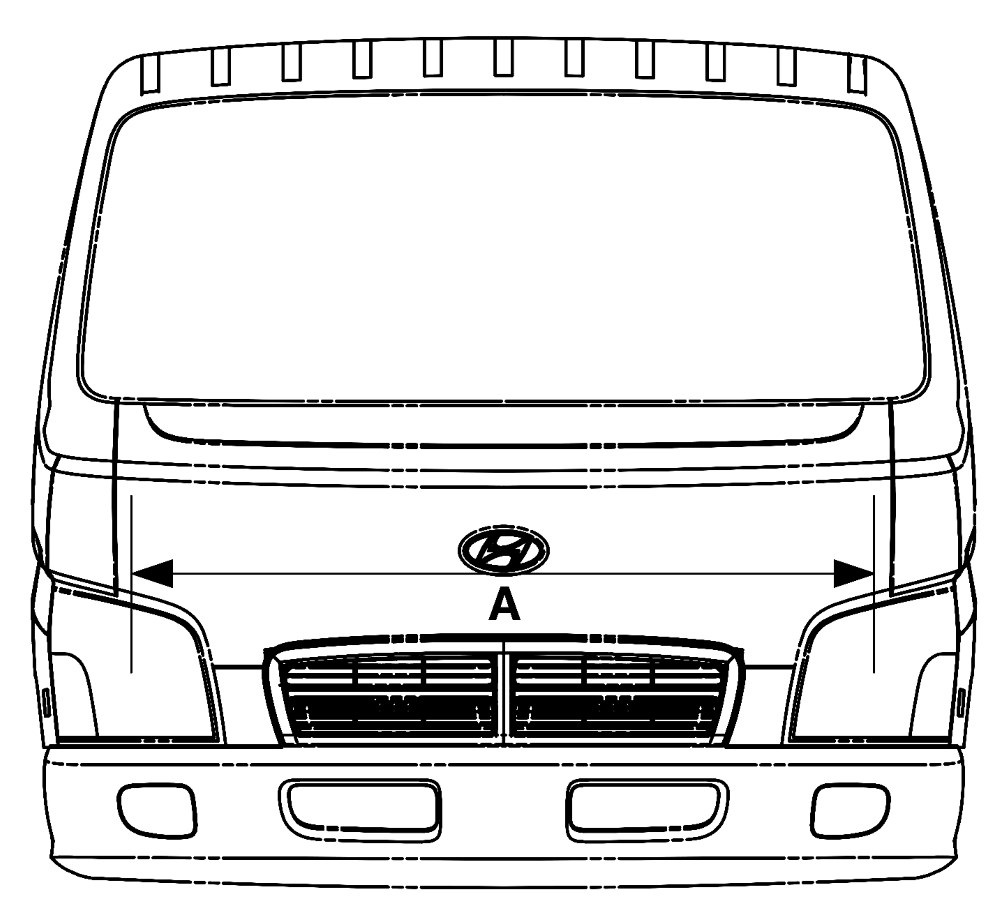

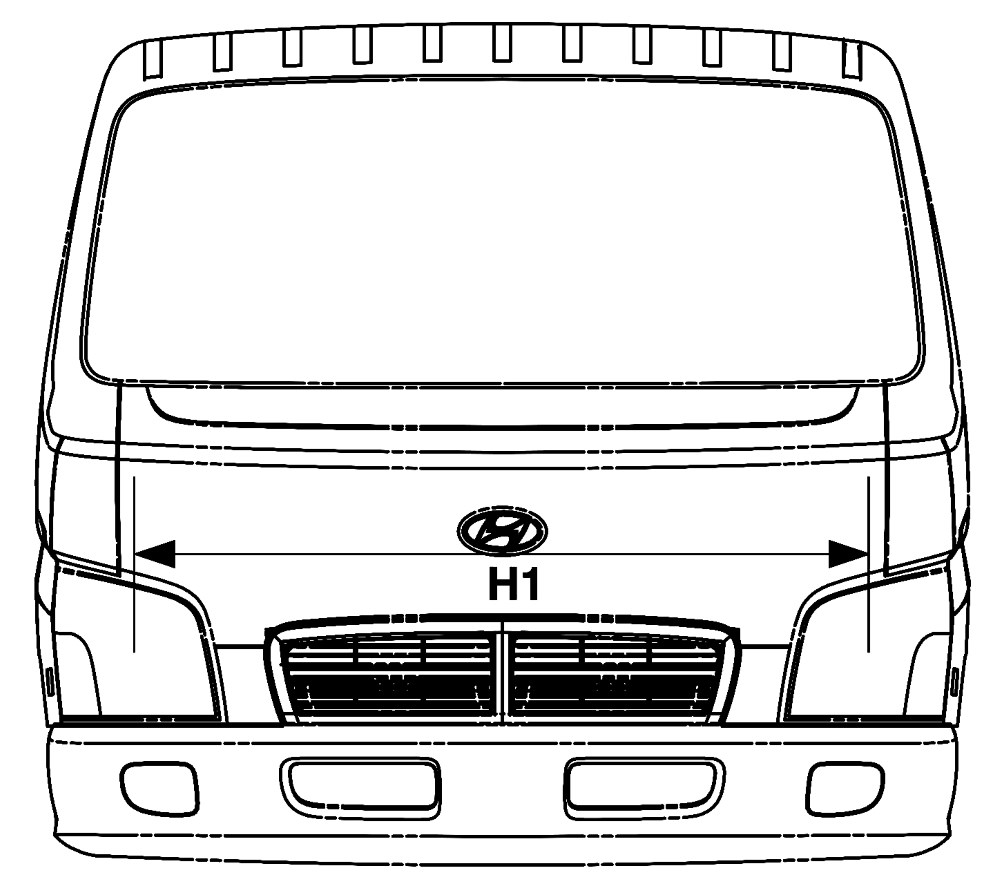

5. Убедитесь, что расстояние (Н1) между фарами находится в пределах нормы.

Модель	Н1 (мм)
HD65	1240
HD72, HD78	1240

К сведению.

• Н1: расстояние между фарами.

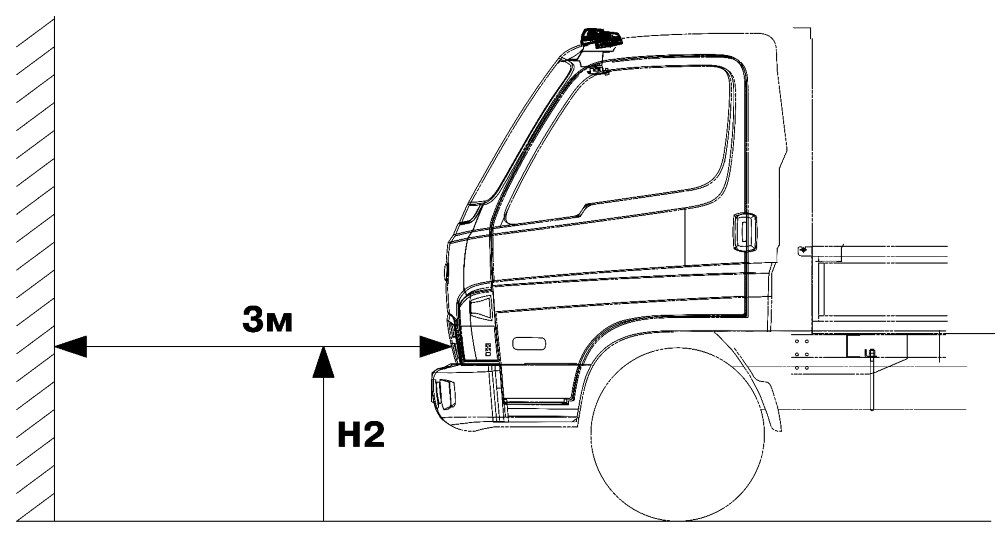

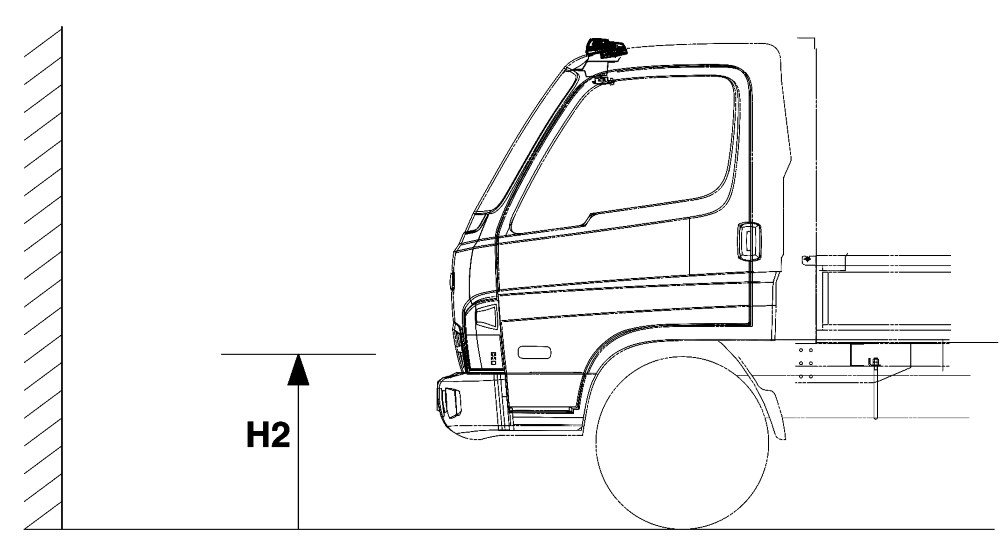

6. Убедитесь, что высота (Н2) расположения фар находится в пределах нормы.

Модель	Н2 (мм)
HD65	760
HD72, HD78	790

Внимание.

• Допустимое отклонение высоты расположения фар от нормы должно находиться в пределах ±30 мм.

К сведению.

• Н2: высота расположения фар.

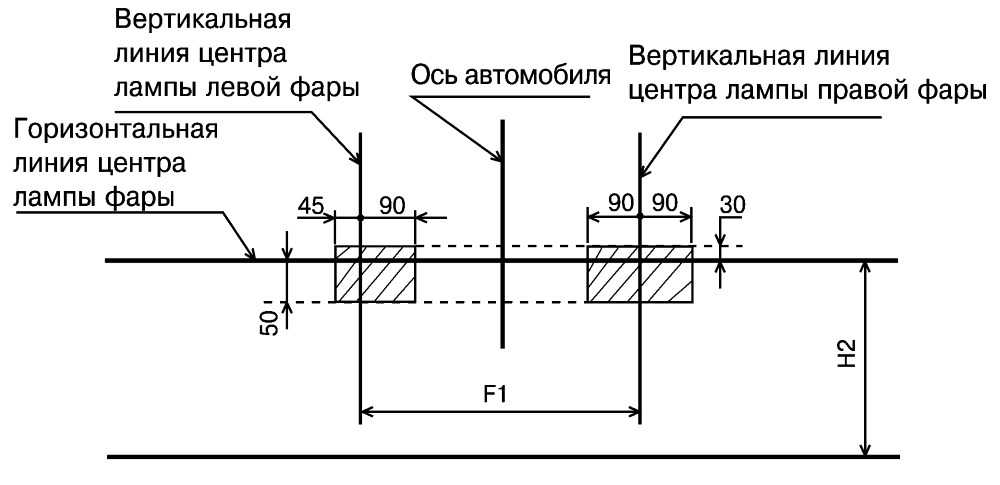

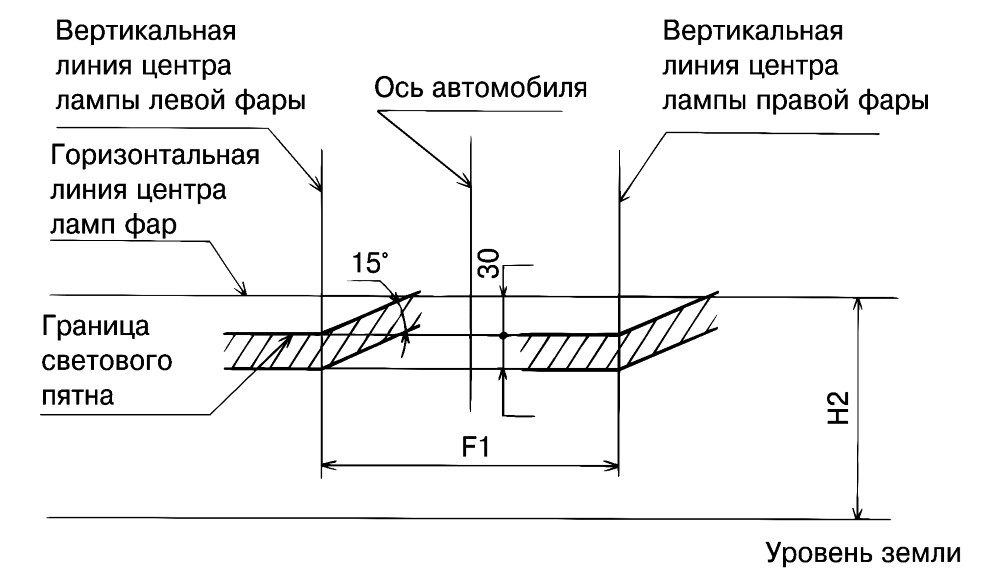

7. Включив ближний свет фар, отрегулируйте границу светового пятна в пределах допустимого диапазона.

8. Включив дальний свет фар, отрегулируйте световое пятно в пределах допустимых границ.

Регулировка.

1. Доведите давление в шинах до нормы, установите автомобиль на ровной площадке. Не наклоняйте автомобиль.

2. Не прикладывайте дополнительную нагрузку, кроме веса водителя.

3. Убедитесь, что листовые рессоры и амортизаторы не повреждены.

4. Установите размеченный экран на расстоянии 3 м от фар.

5. Убедитесь, что расстояние между фарами находится в пределах нормы.

Модель	Н1 (мм)	Н2 (мм)
HD65	1240	760
HD72, HD78	1240	790

Внимание.

• Допустимое отклонение высоты установки фар должно находиться в пределах ±30 мм.

К сведению.

• Н1: расстояние между фарами.
• Н2: высота установки фар.

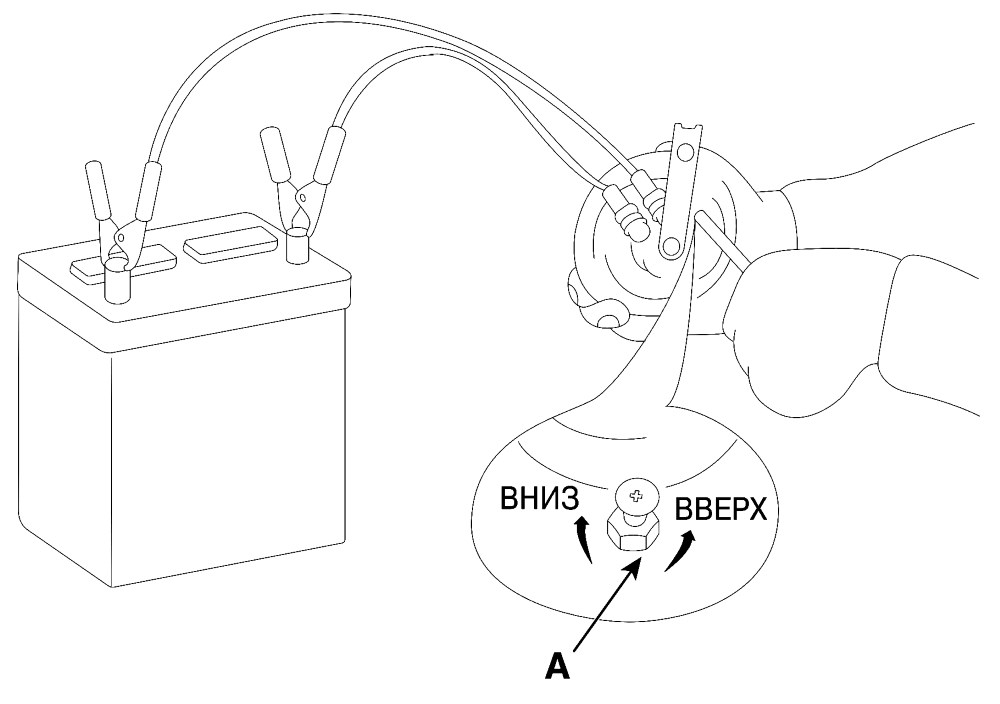

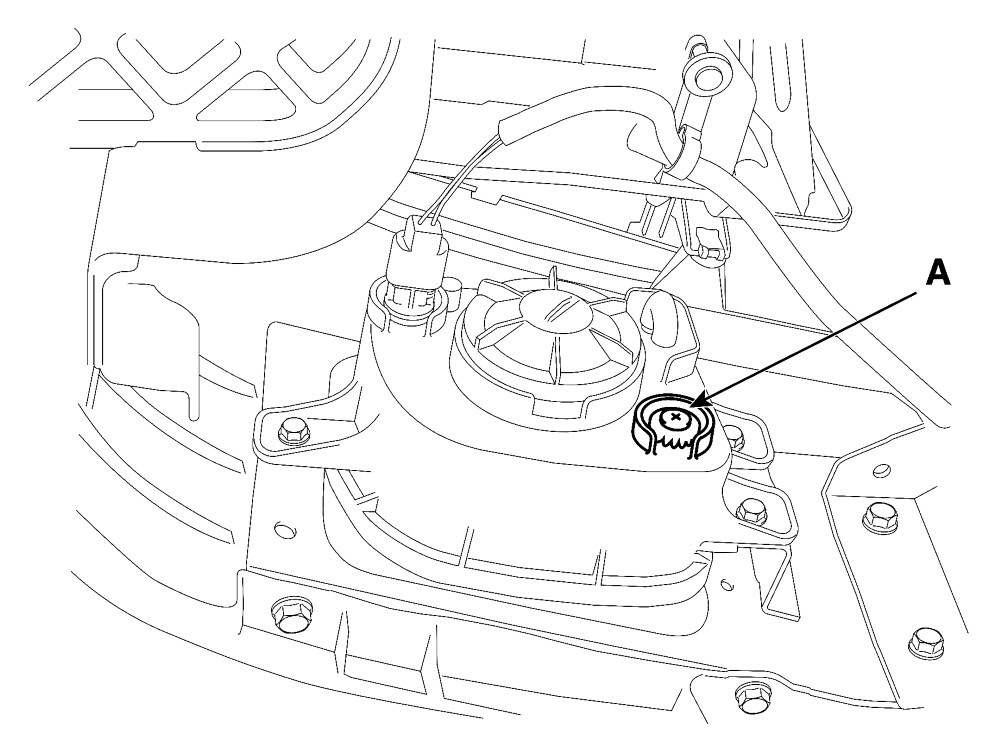

6. Выполните регулировку вращением регулировочных винтов (А) по часовой стрелке или против часовой стрелки при помощи крестовой отвертки.

Указатели поворота.

Замена.

1. Отсоедините отрицательный (-) кабель от аккумуляторной батареи.

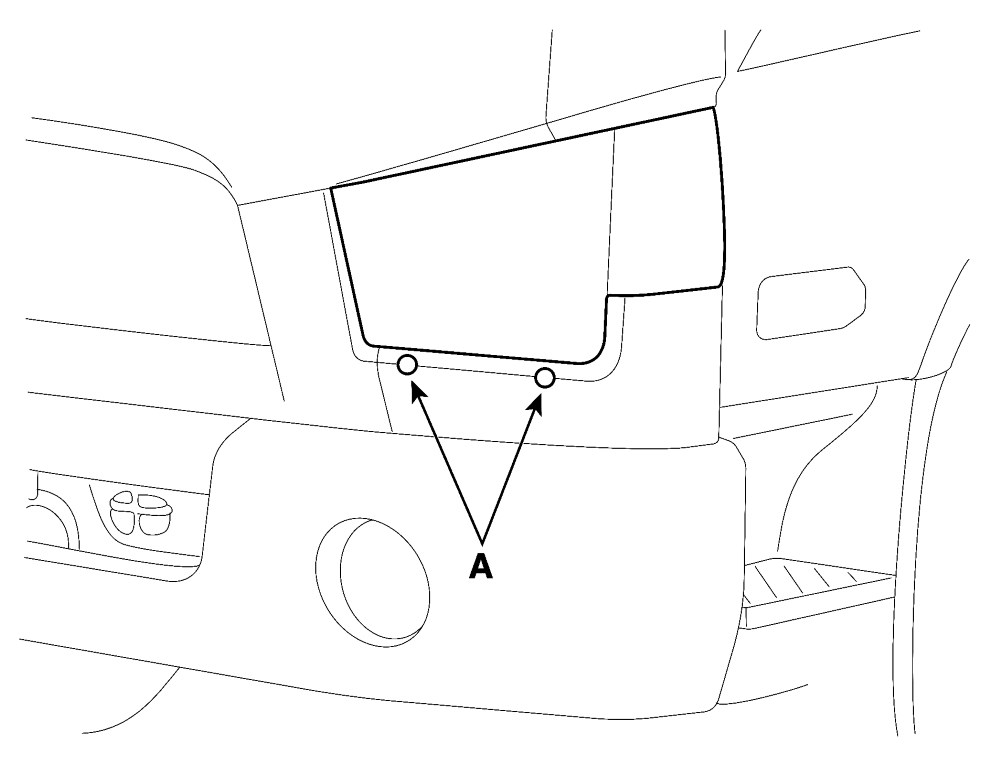

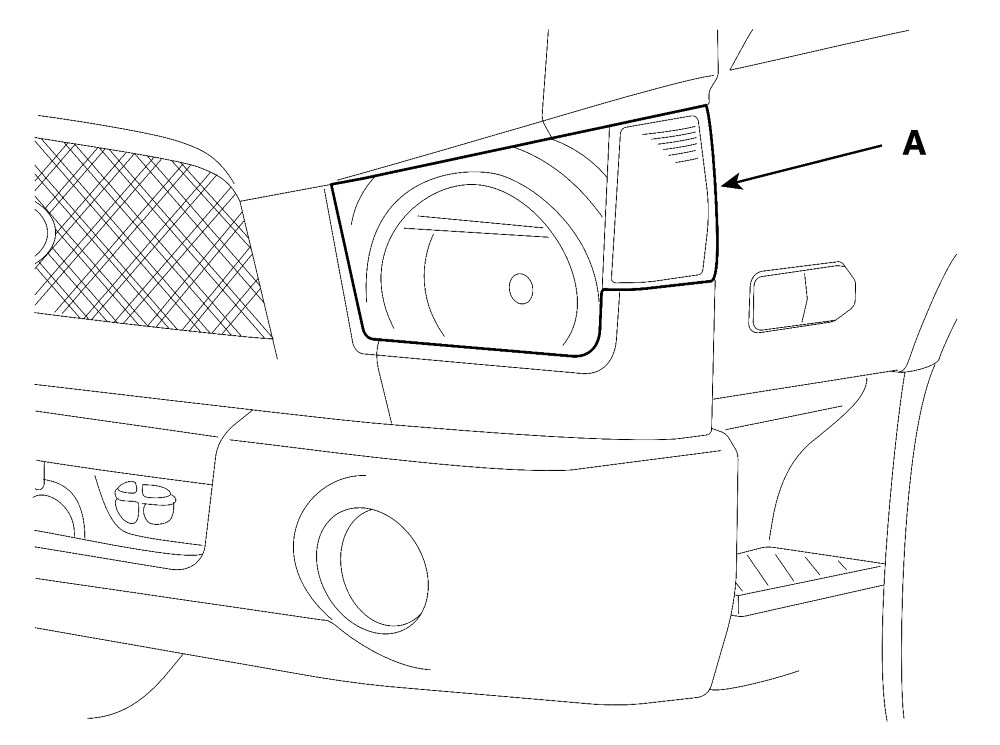

2. Снимите комбинированный фонарь (А).

Лампа освещения салона.

Замена.

1. Отсоедините отрицательный (-) кабель от аккумуляторной батареи.

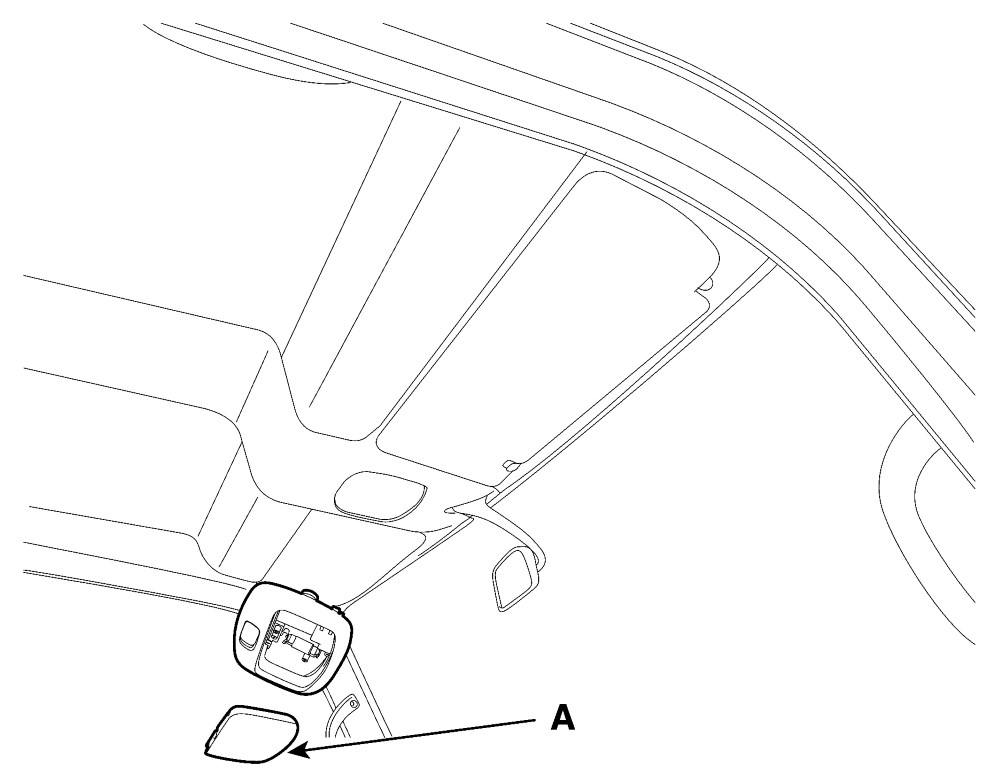

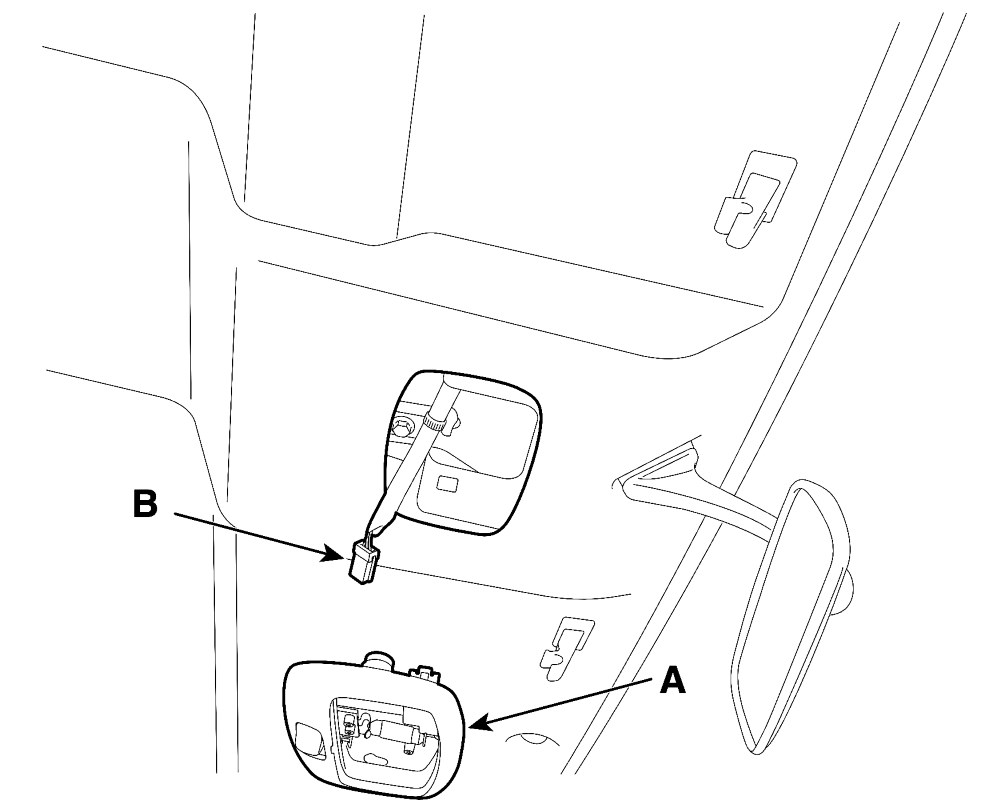

2. Сняв колпак (А) лампы освещения салона, открутите крепежный винт.

3. Отсоединив разъем (В) от лампы освещения салона, выньте лампу освещения салона (А).

Противотуманные фары.

Замена.

1. Отсоедините отрицательный (-) кабель от аккумуляторной батареи.

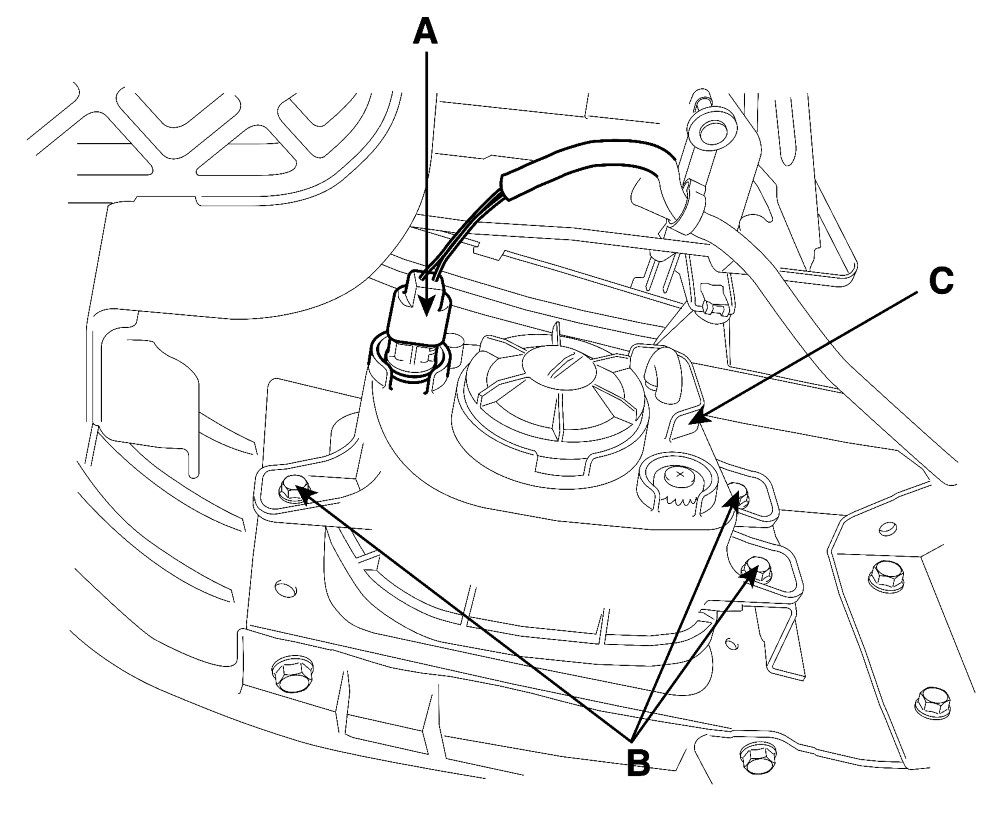

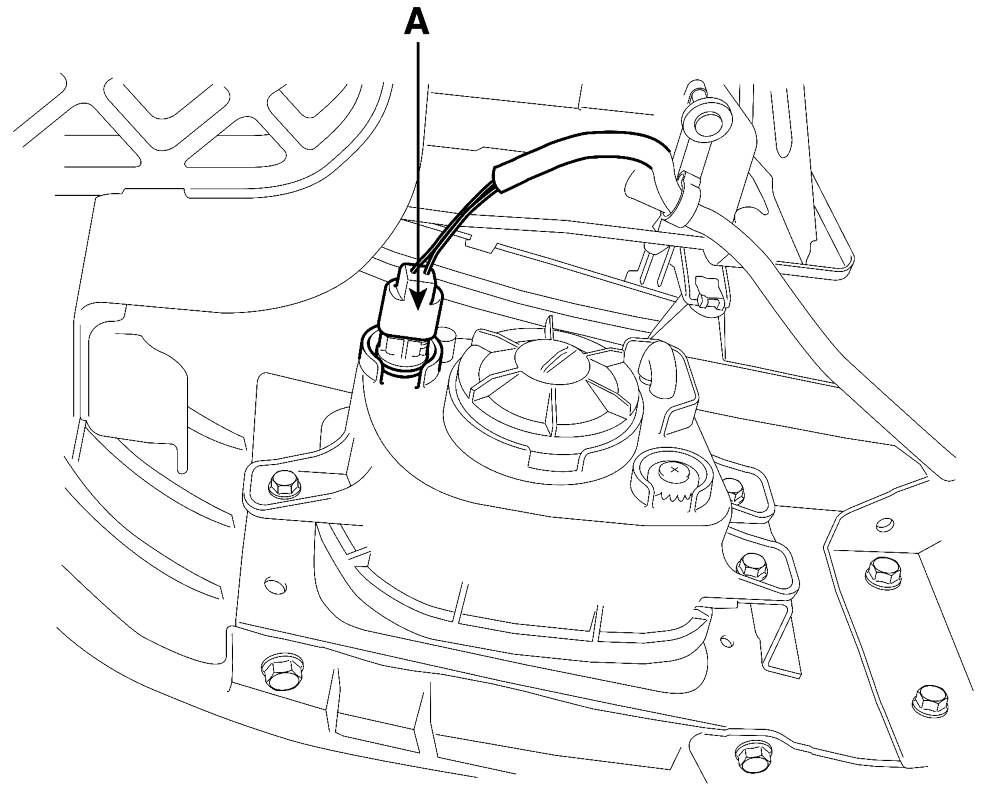

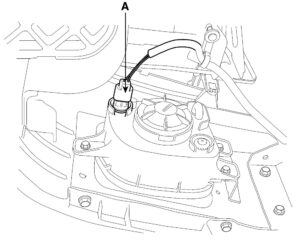

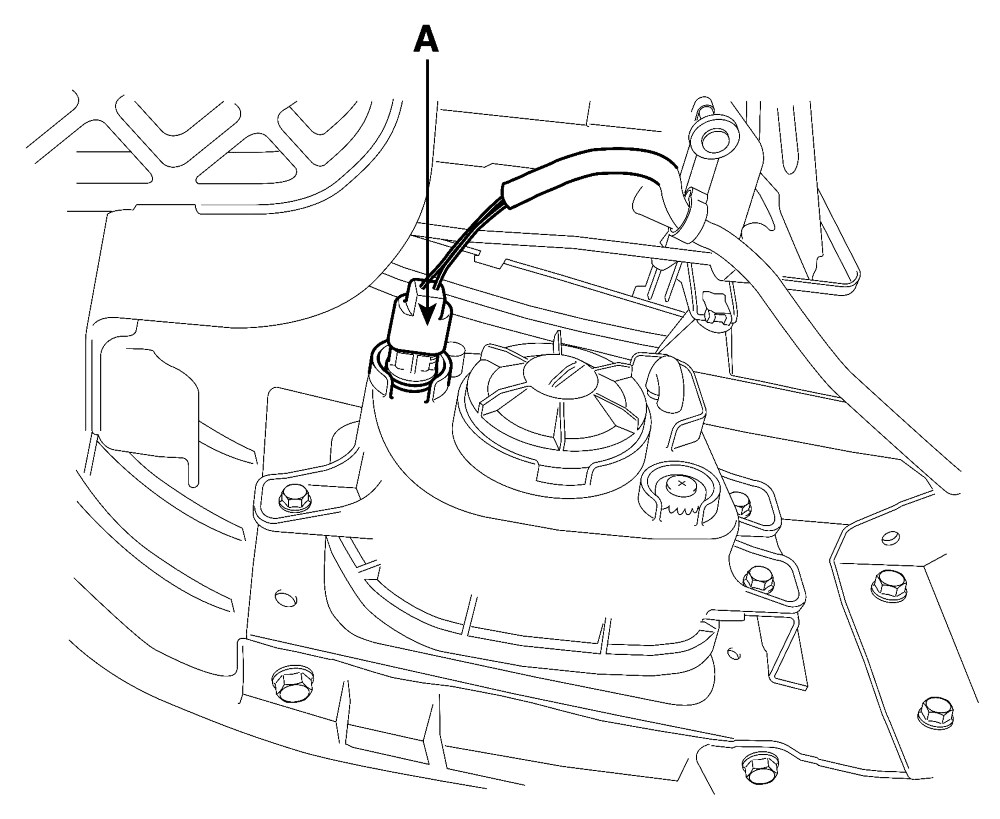

2. Отсоединив разъем (А) противотуманной фары и открутив крепежный болт (В), выньте противотуманную фару (С).

Проверка.

1. Доведите давление в шинах до нормы, установите автомобиль на ровной площадке. Не наклоняйте автомобиль.

2. Не прикладывайте дополнительную нагрузку, кроме веса водителя.

3. Убедитесь, что листовые рессоры и амортизаторы не повреждены.

4. Установите размеченный экран на расстоянии 3 м от противотуманных фар.

5. Убедитесь, что расстояние (А) между противотуманными фарами находится в пределах нормы.

Модель	А (мм)
HD65	1150
HD72, HD78	1150

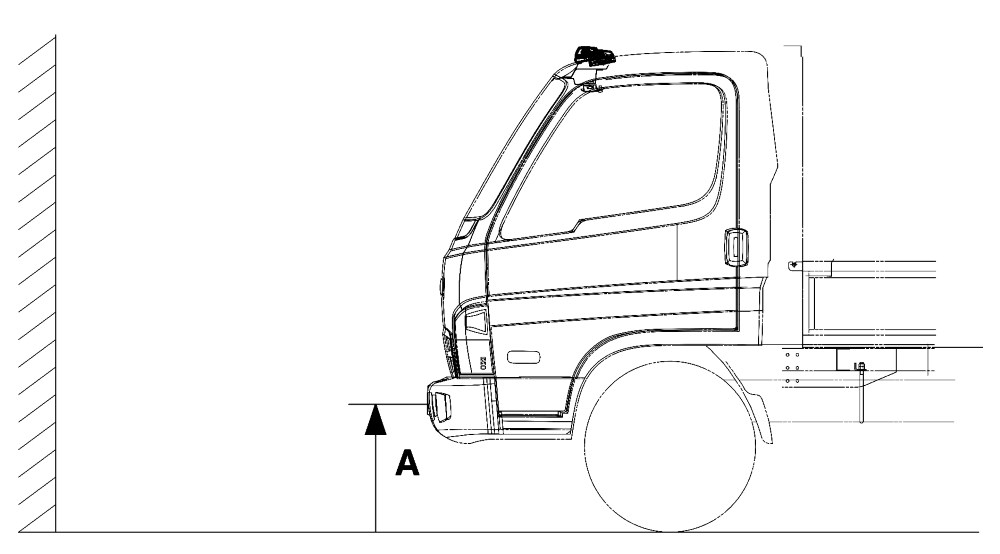

6. Убедитесь, что высота (А) расположения фар находится в пределах нормы.

Модель	А (мм)
HD65	535
HD72, HD78	555

Внимание.

• Допустимое отклонение высоты расположения фар должно находиться в пределах ±30 мм.

К сведению.

• А: Высота расположения фар.

7. Включив противотуманные фары, отрегулируйте границу светового пятна в пределах допустимого диапазона.

Регулировка.

1. Доведите давление в шинах до нормы, установите автомобиль на ровной площадке. Не наклоняйте автомобиль.

2. Не прикладывайте дополнительную нагрузку, кроме веса водителя.

3. Убедитесь, что листовые рессоры и амортизаторы не повреждены.

4. Установите размеченный экран на расстоянии 3 м от противотуманных фар.

5. Убедитесь, что расстояние между противотуманными фарами находится в пределах нормы.

Модель	F1 (мм)	F2 (мм)
HD65	1150	535
HD72, HD78	1150	555

Внимание.

• Допустимое отклонение высоты расположения фар должно находиться в пределах ±30 мм.

К сведению.

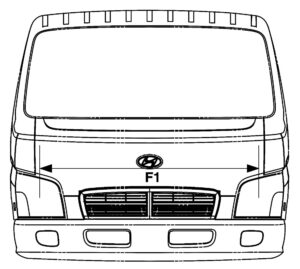

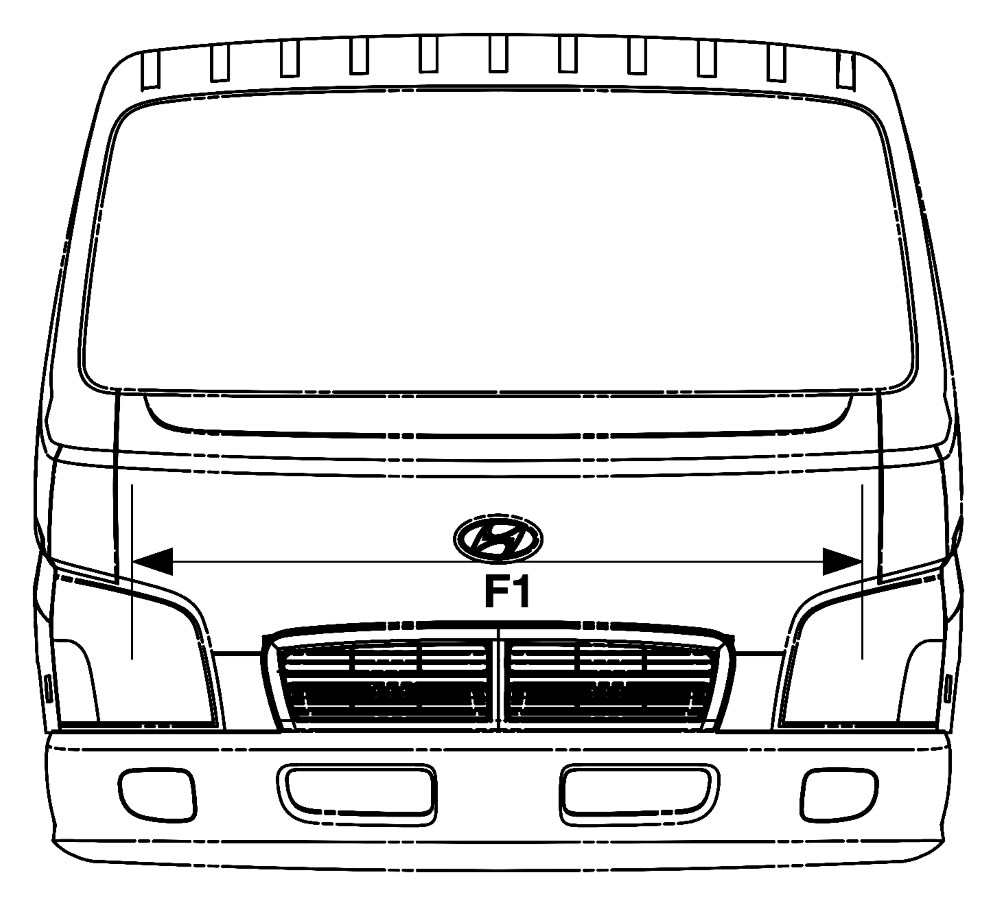

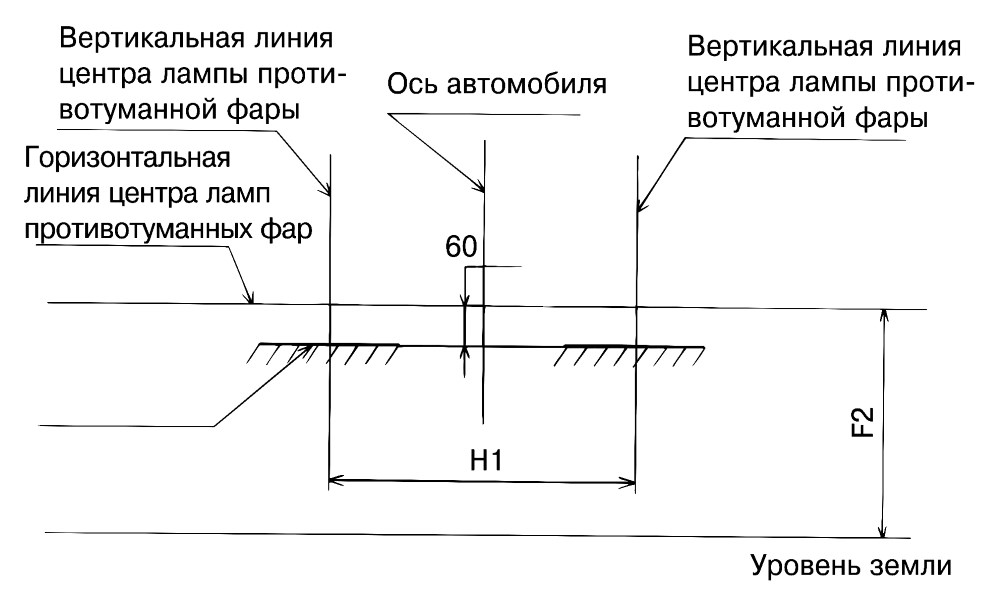

• F1: расстояние между противотуманными фарами.
• F2: высота расположения противотуманных фар.

6. Выполните регулировку вращением регулировочных винтов (А) по часовой стрелке или против часовой стрелки при помощи крестовой отвертки.

Дверные замки с электроприводом.

Электропривод дверного замка.

Проверка.

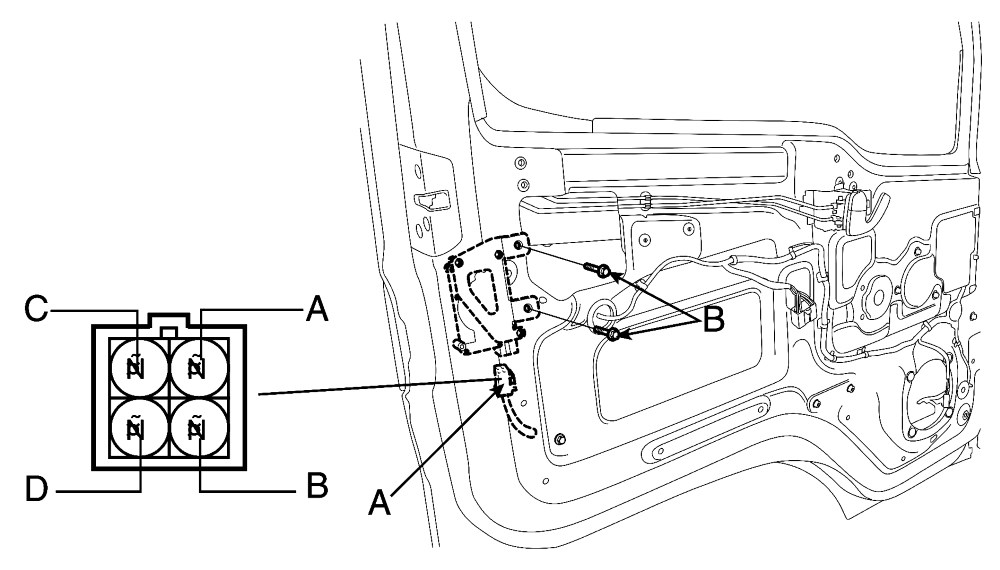

1. Отсоединив разъем (А) от электропривода дверного замка, открутите крепежные болты (В) электропривода дверного замка.

2. Подав питание от аккумуляторной батареи на контакты разъема, убедитесь, что электропривод дверного замка работает нормально.

Контакт	Состояние
	LH [левый]	Lock [заперто]	Unlock [отперто]
	RH [правый]	Unlock [отперто]	Lock [заперто]
A		–	+
B		+	–

Аудиосистема.

Расположение элементов.

Н700. Вид спереди.

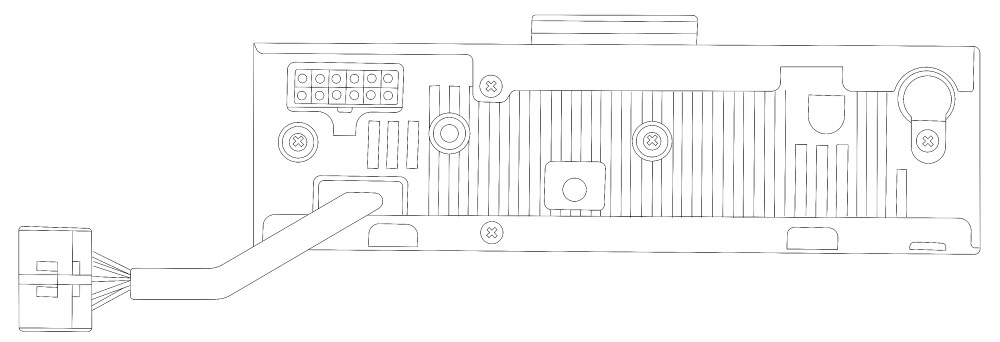

Вид сзади.

Н810. Вид спереди.

Стереомагнитола.

Замена.

При замене плавкого предохранителя стереомагнитолы ставьте предохранитель с указанным номиналом (10А).

К сведению.

• Если поставить предохранитель с номиналом больше указанного или использовать вместо предохранителя другой проводящий материал, может произойти повреждение стереомагнитолы.

Н818.

Н700.

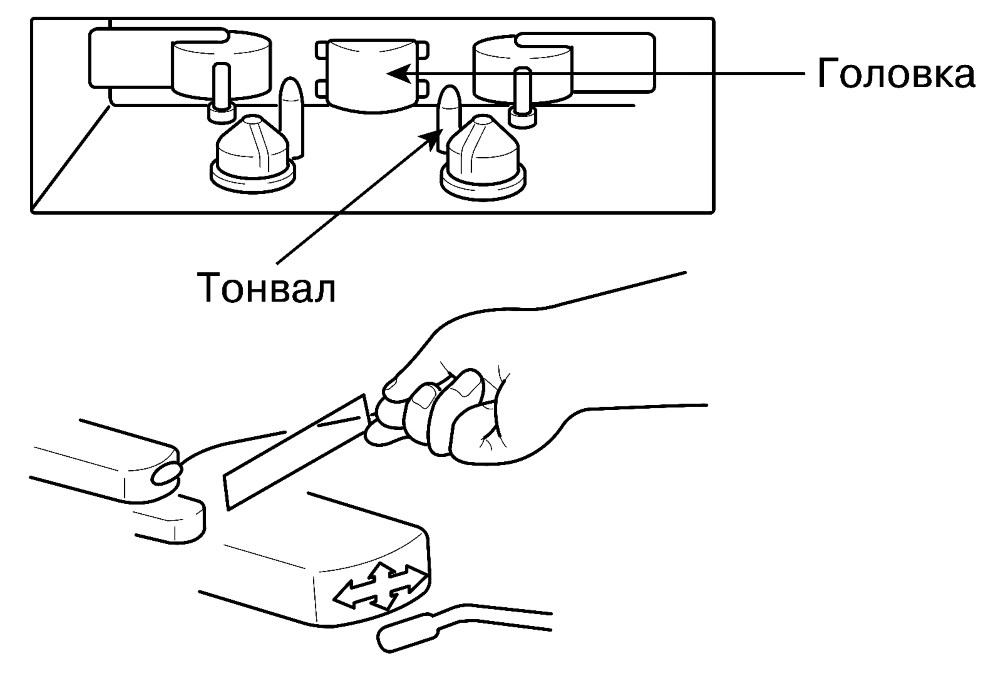

Очистка.

1. Для поддержания аппарата в исправном состоянии периодически очищайте головку и тонвал.

2. Очищайте магнитную головку и тонвал ватным тампоном, смоченным в спирте.

Динамики.

Замена.

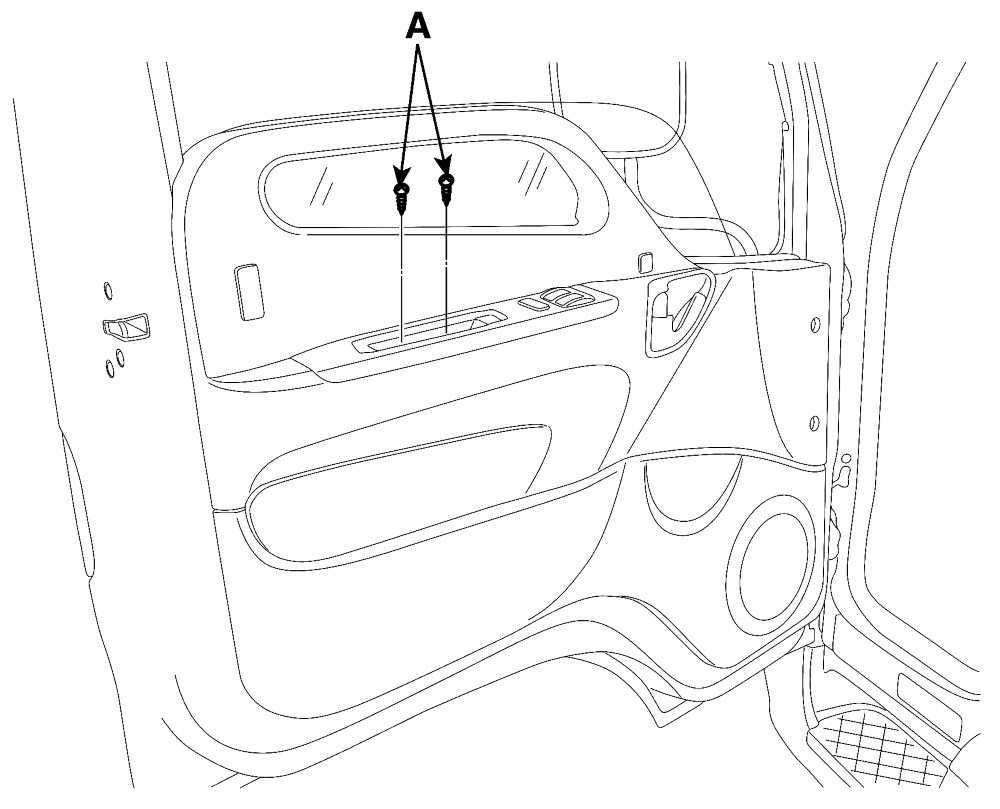

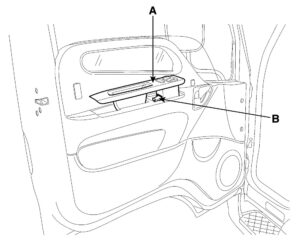

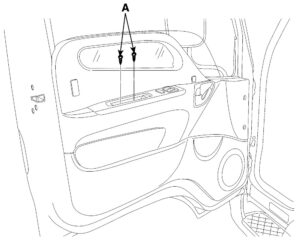

1. Открутите крепежный винт (А) блока управлениями электростеклоподъемника в сборе.

2. Снимите блок управления электростеклоподъемниками в сборе (А), вынув его вверх. Отсоедините разъем электростеклоподъемника (В).

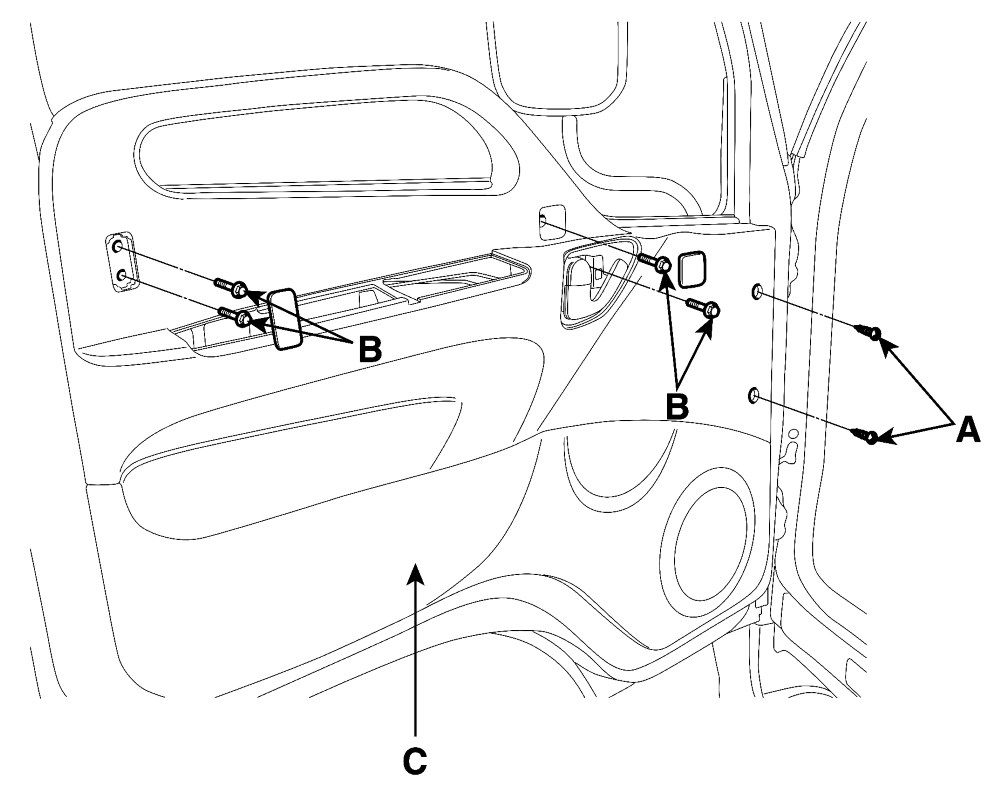

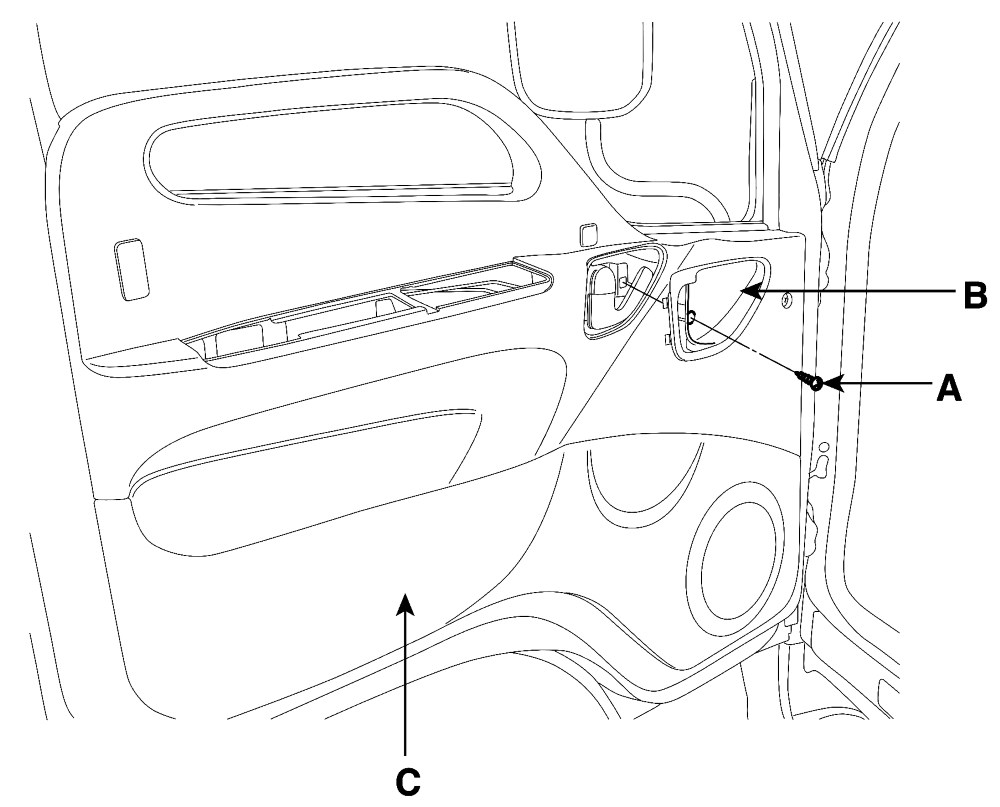

3. Отпустите крепежный винт (А) корпуса внутренней ручки. Снимите корпус внутренней ручки (В) с отделки двери (С).

4. Открутив крепежный винт (А) и болт (В) с отделки двери, снимите отделку двери (С).

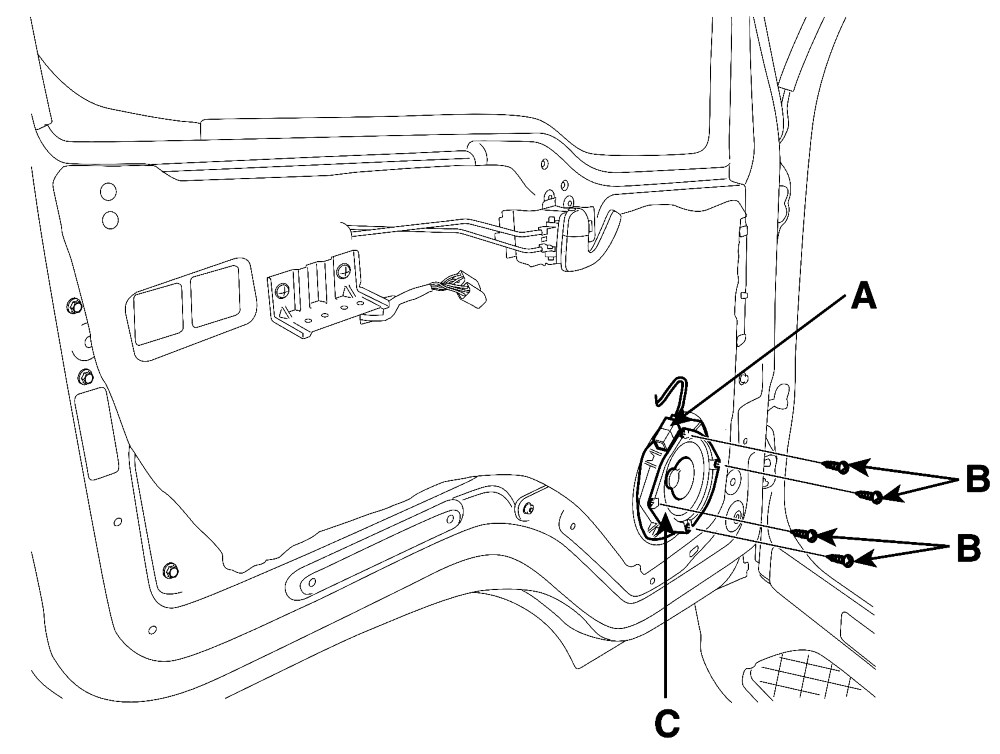

5. Отсоедините разъем динамика (А) и, ослабив крепежный винт (В), выньте динамик (С).

6. Установка выполняется в порядке, обратном снятию.

Проверка.

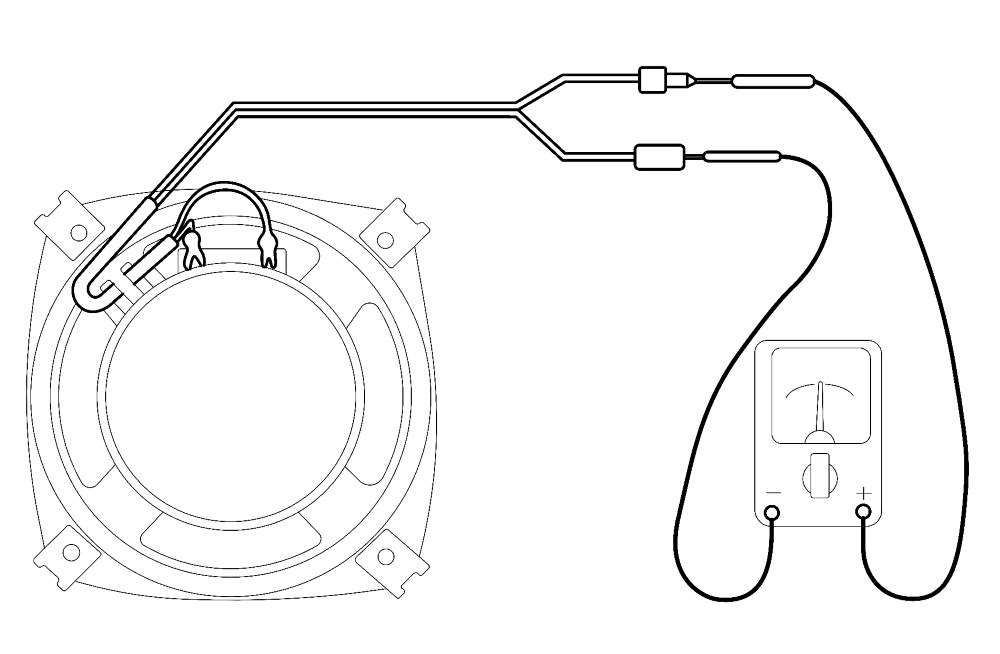

1. Проверьте динамик при помощи омметра. Если при проверке (+) и (-) выводов динамика одного канала омметр показывает полное сопротивление, динамик в порядке.

2. Если при касании пробником омметра контакта динамика динамик издает звук, он в порядке.

Звуковые сигналы.

Расположение составных частей.

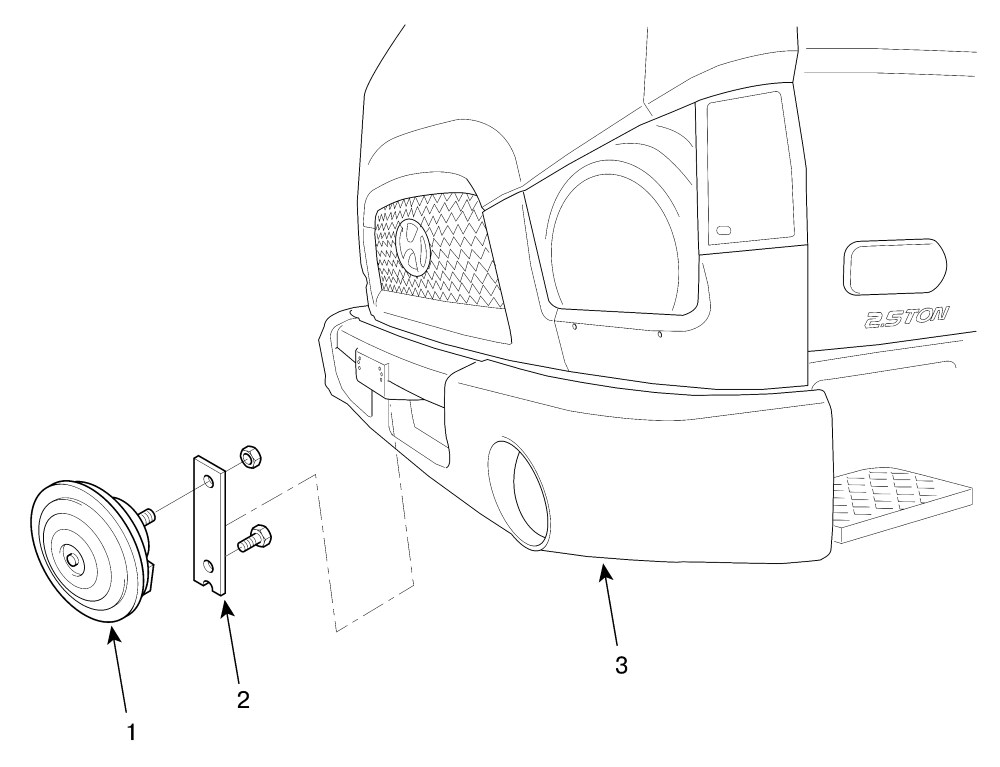

1 – Звуковой сигнал; 2 – Кронштейн; 3 – Бампер.

Замена.

1. Отсоедините разъемы (А) обеих противотуманных фар.

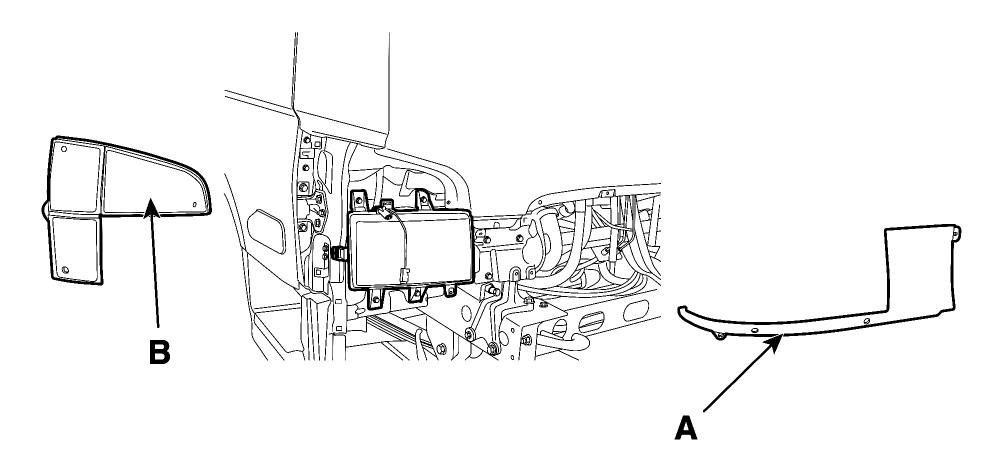

2. Открутив болт (А), снимите бампер (В).

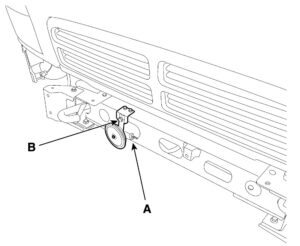

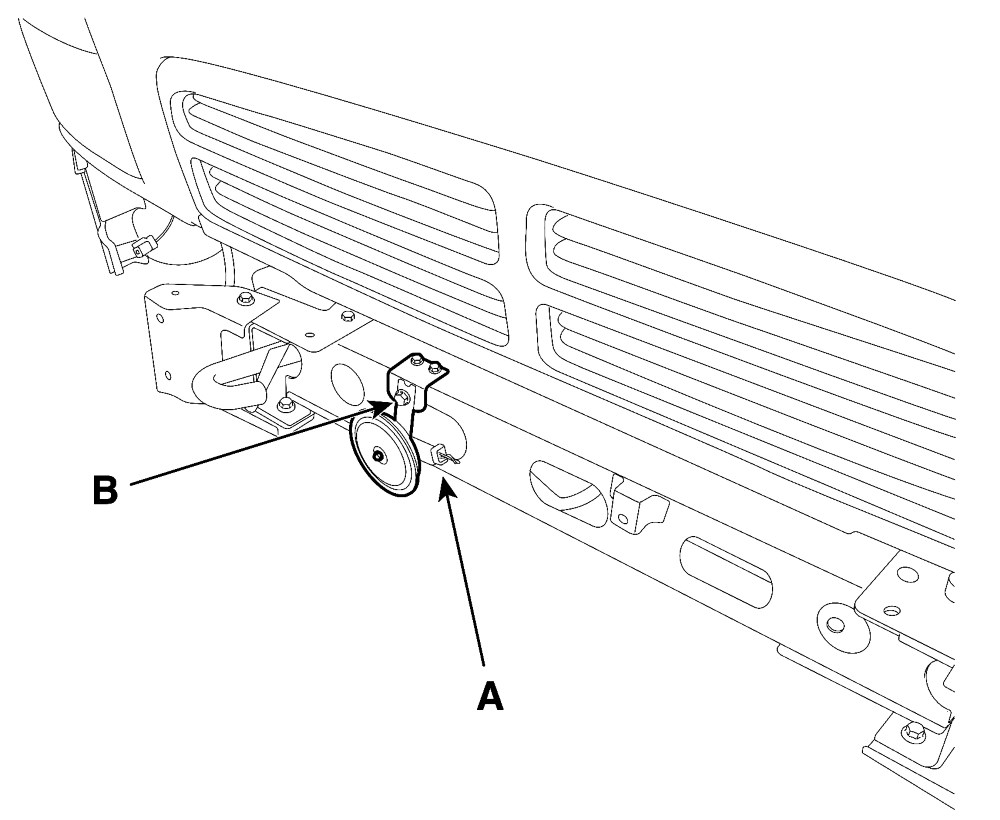

3. Отсоединив разъем (А) от звукового сигнала, снимите крепежный кронштейн (В).

4. Установка выполняется в порядке, обратном снятию.

К сведению.

• Подсоединяйте разъемы плотно.

Проверка.

1. Подав питание аккумуляторной батареи на разъем звукового сигнала, убедитесь в том, что он работает.

2. Если звуковое давление недостаточно, отрегулируйте его вращением регулировочного винта (А).

3. Если звуковой сигнал не работает, замените его.

Электронный таймер и система аварийной сигнализации (ETACS).

Общие сведения.

Система ETACS предназначена для автоматического управления сигнальной лампой непристегнутого ремня безопасности, индикатором предпускового прогрева, реле предпускового прогрева, реле прерывистого режима работы стеклоочистителя, реле обогрева зеркала, реле запирания/отпирания дверей, реле электростеклоподъемников и реле задних фонарей. Получая сигналы от различных выключателей, она исполняет функции управления с задержкой времени (TIME) и аварийной сигнализации (ALARM).

Технические характеристики.

Позиция	Технические характеристики
Номинальное напряжение	24 В пост, тока
Рабочее напряжение	20-32 В пост, тока
Диапазон рабочих температур	-30 … +80 °C (-22 … +176 °F)
Темновой ток	5 мА или менее
Номинальная нагрузка
Сигнальная лампа непристегнутого ремня безопасности	1,4 Вт (нагрузка лампы)
Сигнальная лампа низкого уровня охлаждающей жидкости	1,4 Вт (нагрузка лампы)
Реле стеклоочистителя	200 мА (нагрузка катушки)
Реле аварийной сигнализации	300 мА (нагрузка катушки)
Реле электростеклоподъемника	200 мА (нагрузка катушки)
Реле запирания/ отпирания двери	200 мА (нагрузка катушки)
Реле обогревателя зеркала	200 мА (нагрузка катушки)
Реле заднего фонаря	200 мА (нагрузка катушки)
Реле указателя поворота	200 мАх2 (нагрузка катушки)
Сирена	200 мА (нагрузка катушки)
Предупредительный звуковой и световой сигнал низкого уровня охлаждающей жидкости	200 мА, 1,4 Вт (нагрузка лампы)

Принцип действия.

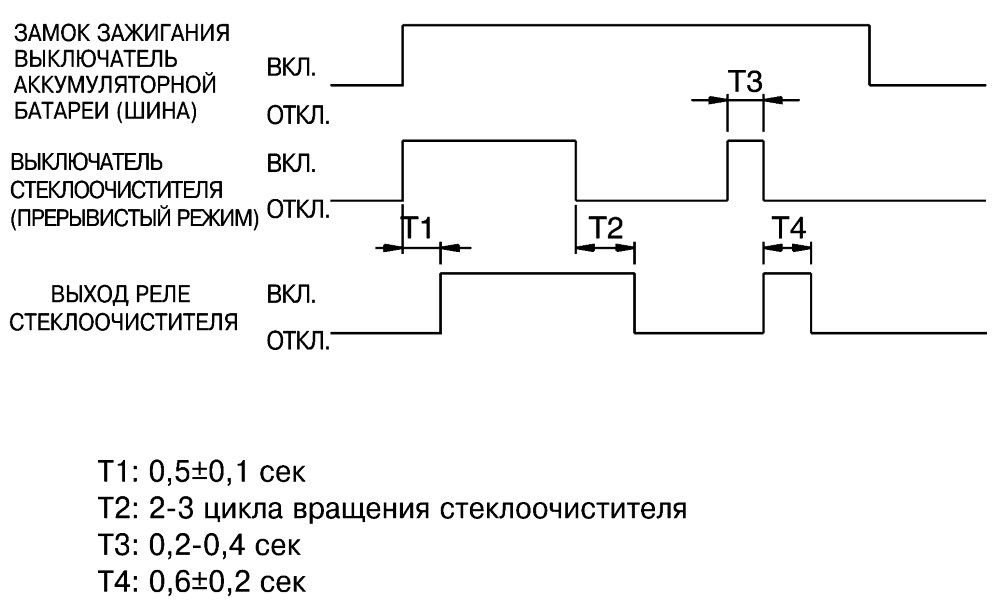

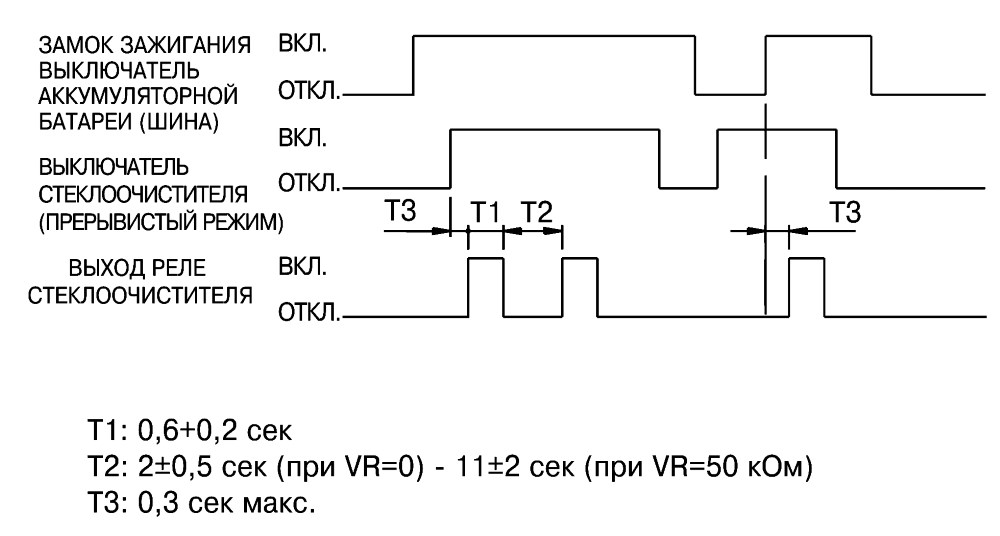

1. Переменный прерывистый режим работы стеклоочистителя:

1) При включении зажигания.

2) При включении прерывистого режима работы стеклоочистителей.

2. Совместная работа стеклочистителя и стеклоомывателя:

1) Если при включении зажигания выключатель стеклоомывателя находится во включённом положении, то через 1 сек. включается реле стеклоочистителя. Если по прошествии временного интервала ТЗ выключатель стеклоочистителя не будет включён водителем, то через временной интервал Т4 реле стеклоочистителя выключится автоматически.

2) Если при включении зажигания выключатель стеклоомывателя находится во включённом положении, то через 1 сек. включается реле стеклоочистителя. Если в течение временного интервала Т4 водитель не включит стеклоомыватель, выключатель стеклоомывателя автоматически выключается, затем на временной интервал Т2 включается реле стеклоочистителя. После этого, выключатель стеклоомывателя переходит в выключенное состояние.

3) Данная функция имеет приоритет над функцией прерывистой работы стеклоочистителя.

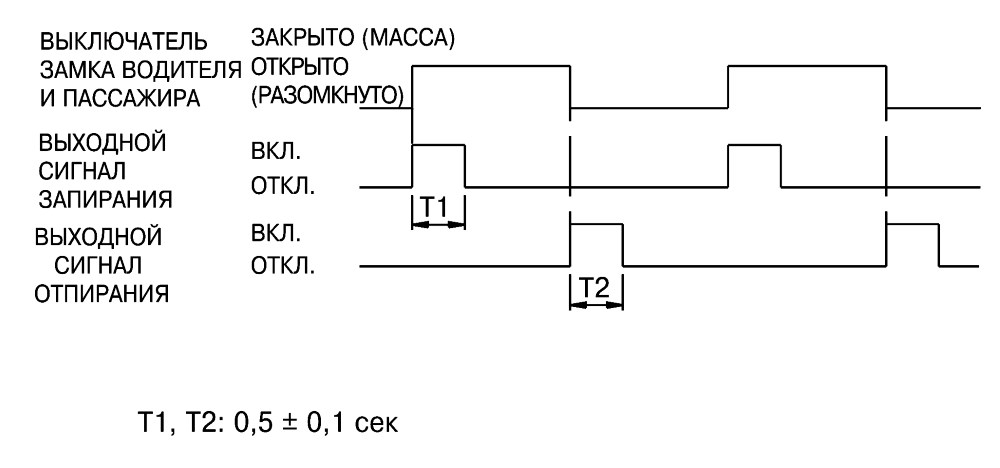

3. Управление центральным дверным замком:

1) Запирание/ отпирание дверей может производиться по входному сигналу от внутренней ручки замка с места водителя или пассажира.

2) Наличие питания от аккумуляторной батареи не влияет на состояние замков. (Если РУЧКА находится в состоянии «закрыто» или «открыто», не подавайте выходной сигнал закрытия на замок от реле, даже если подается питание от аккумуляторной батареи).

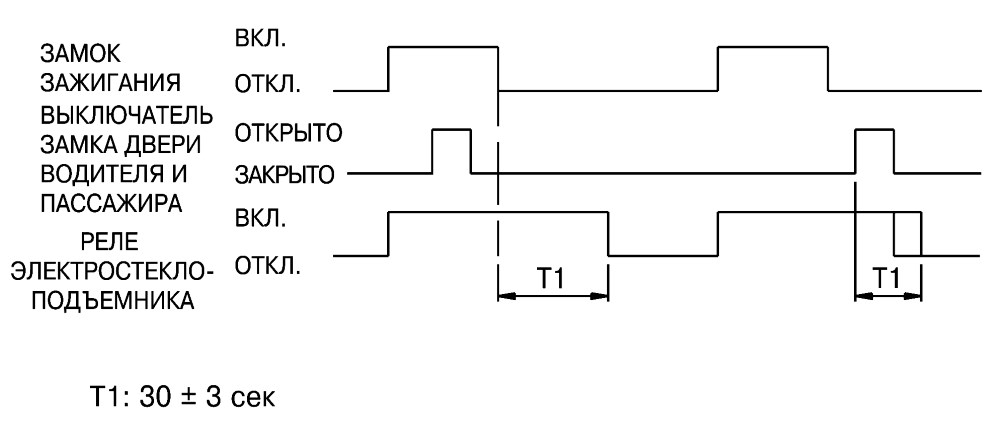

4. Таймер электростеклоподъемника:

1) Когда включено зажигание, реле электростекло-подъемника находится во включённом состоянии.

2) При выключении зажигания, реле электростеклоподъемника продолжает оставаться во включённом состоянии в течение 30 секунд, а затем отключается.

3) В состоянии 2), если открыть и закрыть дверь водителя или пассажира, реле отключается немедленно.

5. Таймер предупреждения о непристегнутом ремне безопасности:

1) При включении зажигания в течение временного интервала Т1 выдаётся сигнал на лампу предупреждения о непристегнутом ремне безопасности (с частотой 0,6 Гц).

2) В пределах заданного интервала времени при выключении зажигания сигнальная лампа непристегнутого ремня безопасности гаснет.

3) В пределах заданного интервала времени, если концевой выключатель замка ремня безопасности находится в замкнутом положении, сигнальная лампа непристегнутого ремня безопасности продолжает гореть в течение оставшегося времени контрольного периода. Если же в это время застегнуть и сразу отсегнуть ремень безопасности, то, получив сигнал об этом, таймер сбрасывается в исходное состояние.

4) При включении зажигания, если ремень безопасности пристегивается и затем снова отстегивается, в течение временного интервала Т1 выдаётся сигнал на лампу предупреждения о непристегнутом ремне безопасности.

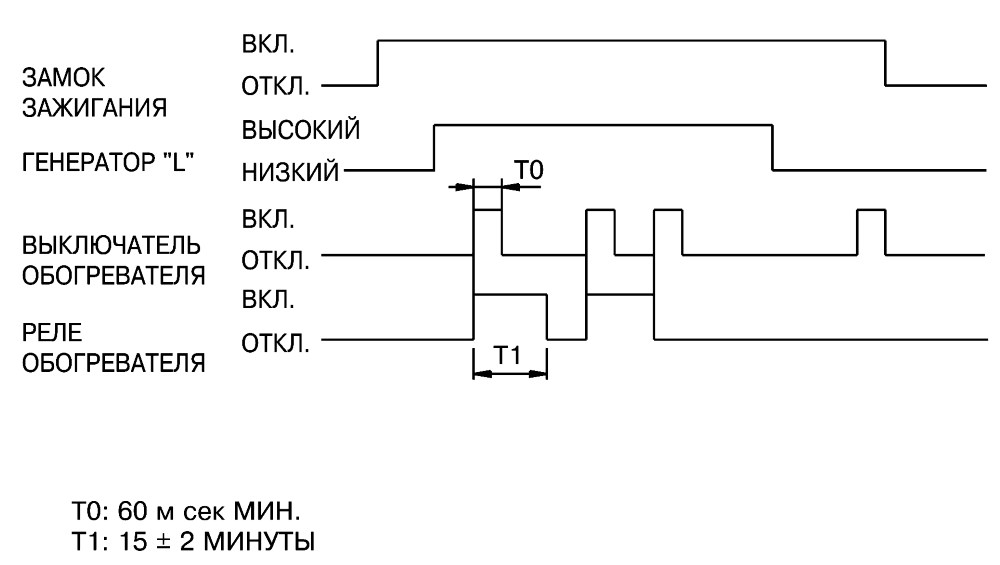

6. Таймер обогревателя зеркал заднего вида

1) При включении зажигания, если выключатель обогрева зеркал заднего вида находится во включенном положении после начала работы генератора «1_», реле обогревателя включается в течение временного интервала Т2.

2) Пока включено реле обогревателя зеркал заднего вида, если выключатель обогрева снова включить, реле обогревателя выключится.

3) Когда реле обогревателя находится во включённом состоянии, а генератор «1_» прекращает работать или выключается зажигание, реле обогревателя выключается.

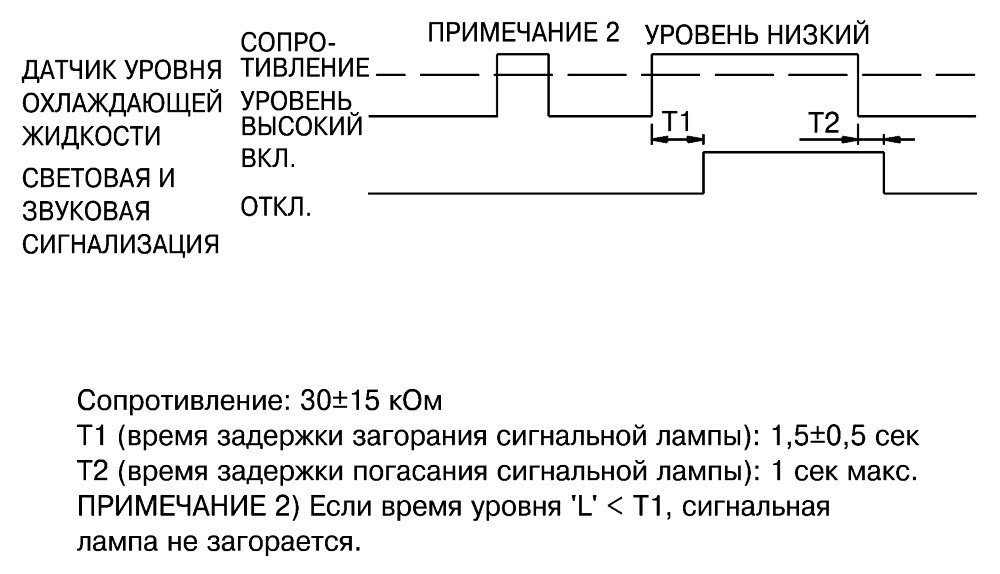

7. Датчик уровня охлаждающей жидкости:

1) При включении зажигания, если датчик уровня охлаждающей жидкости в течение временного интервала Т1 сохраняет сопротивление 30 кОм, то загорается сигнальная лампа.

2) Если сопротивление датчика уровня охлаждающей жидкости в течение временного интервала Т2 поддерживается на уровне менее 30 кОм, то сигнальная лампа гаснет.

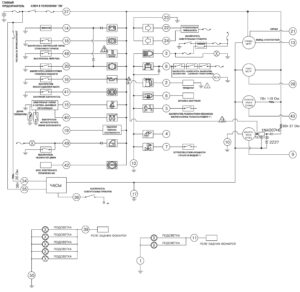

Электрическая схема.

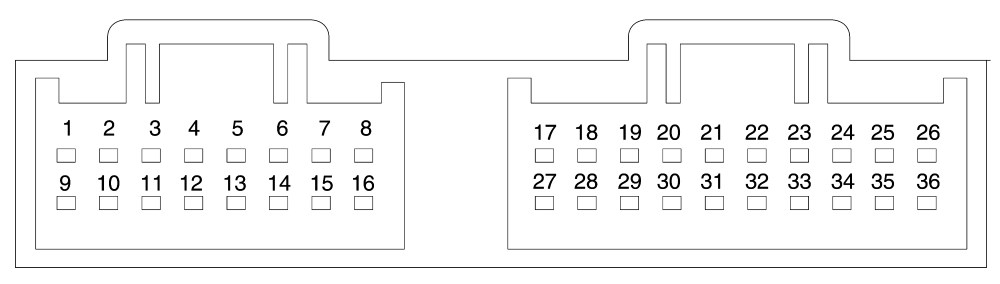

Разъём.

№	Назначение контакта
1	В+ (24 В)
2
3
4	Выключатель прерывистого режима работы стеклоочистителя
5	Выключатель стеклоомывателя
6	Главный выключатель (ключ в положении ON)
7	Выключатель START
8	Выключатель холодного запуска
9	Термистор
10	Внутренний объем
11	Выключатель двери водителя
12	Выключатель двери пассажира
13	Выключатель дверного замка (ЛВ)
14	Выключатель дверного замка (ПР)
15	Выключатель зеркала с обогревом
16	Выключатель замка ремня безопасности
17	Выключатель аккумуляторной батареи (аккумуляторная батарея в положении ON)
18	Показание нагрузки реле свечей предпускового прогрева

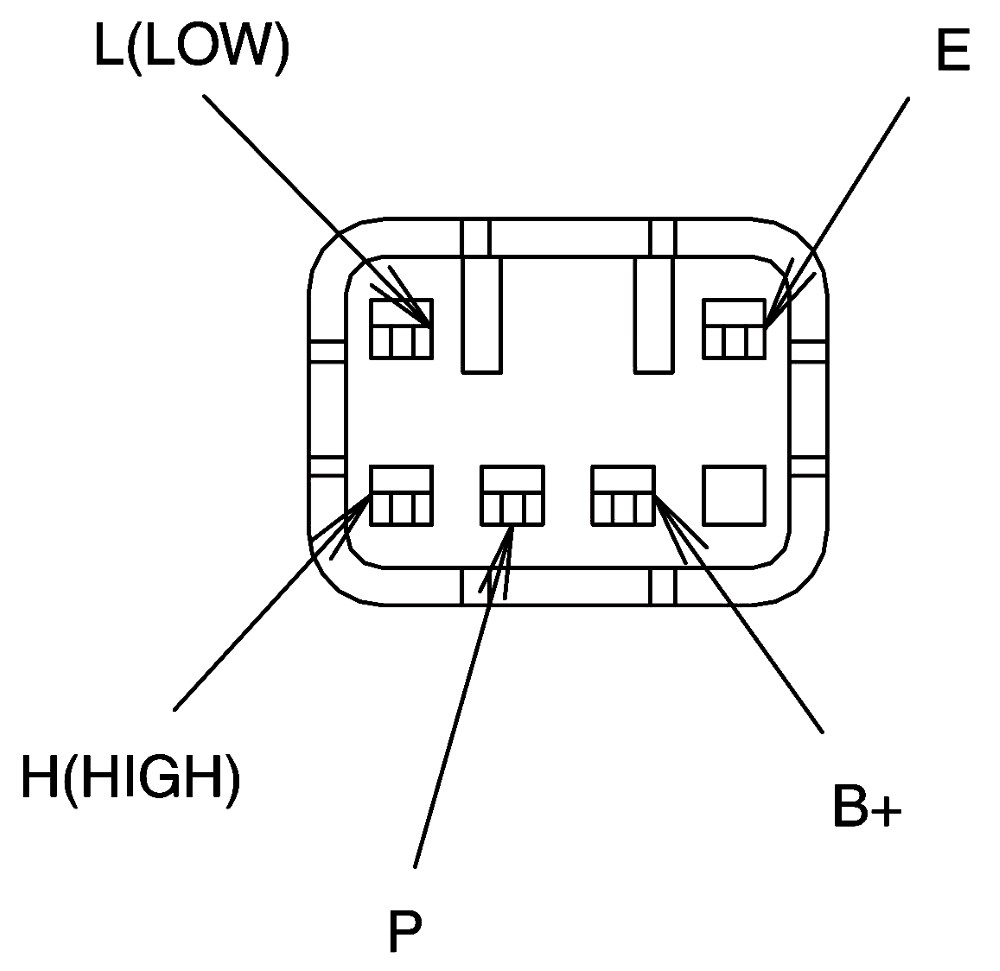

19	Контакт “L” генератора
20	В+ (напряжение источника)
21	Масса
22	Сигнальная лампа непристегнутого ремня безопасности
24	Лампа свечей предпускового прогрева (оранжевая)
25
28	Обмотка реле стеклочоистителя
29	Реле электростеклоподъемника
30	Реле отпирания двери
31	Реле запирания двери
32
33	Обмотка реле свечей предпускового прогрева
34	Реле зеркала с обогревом
35	Масса
36	Масса

Поделиться ссылкой:
