Электрическая схема электробуса ЛиАЗ-627400.

Редакция 3.0.

Сокращения на схемах:

БДТС – блокировка движения транспортного средства (ТС);

ГО – габаритный огонь;

ДУТ – датчик уровня топлива;

ЗЗ – замок зажигания;

Кл.B30 – цепь питания от АКБ;

Кл.30 – цепь питания от главного контактора (дистанционного);

ПКЭЩ – щит электрический коммутационный передний;

ЦКЭЩ – щит электрический коммутационный центральный;

ЗКЭЩ – щит электрический коммутационный задний;

УП – указатель поворота;

M1-CAN – шина данных правый борт;

M2-CAN – шина данных левый борт;

* – опция.

Примеры обозначений:

– ссылки перехода с листа на лист, /XA1 /YB2 где X, Y – номера листов, A1, B1 – зоны листов.

– продолжение цепи Кл.31.

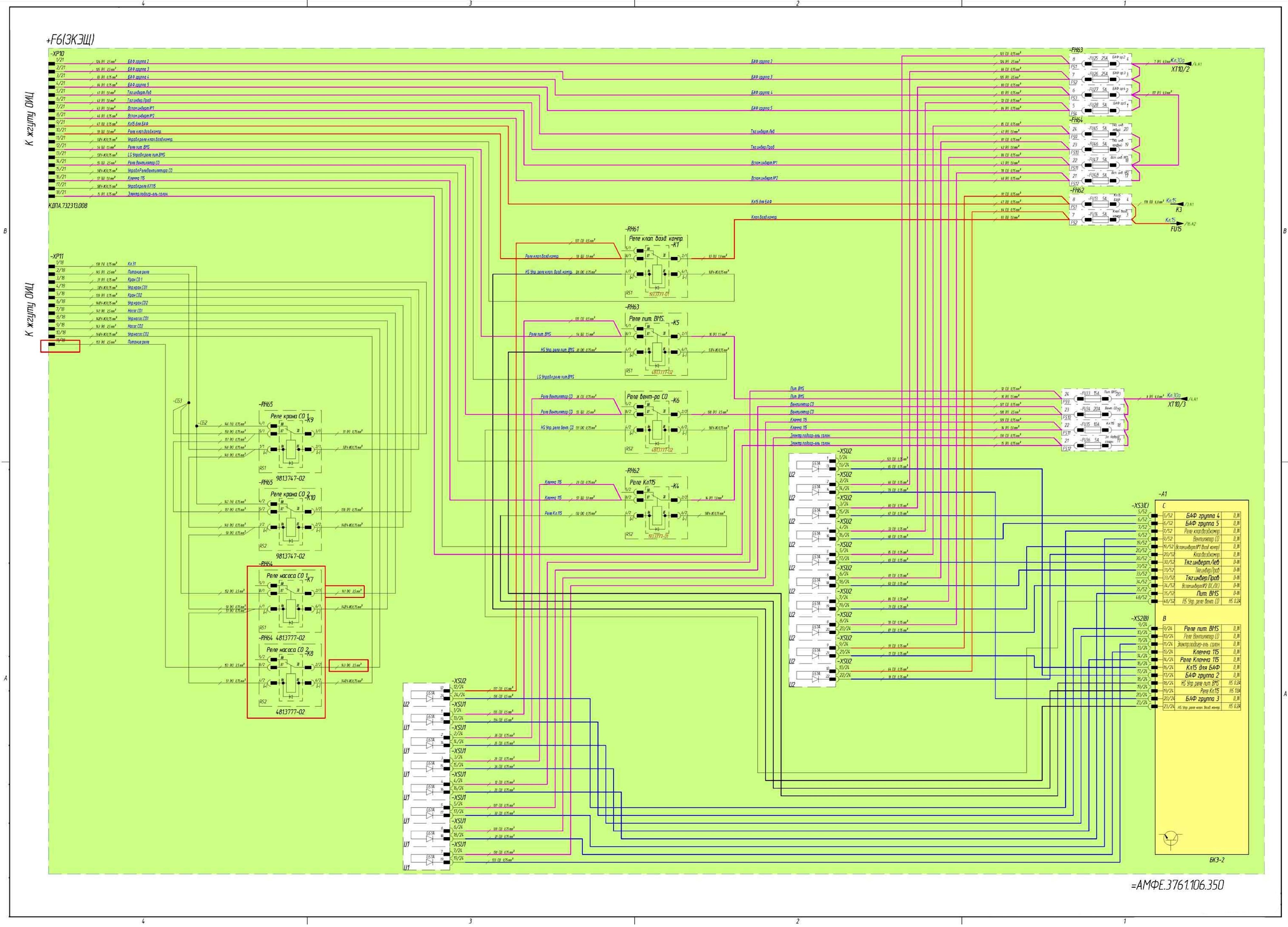

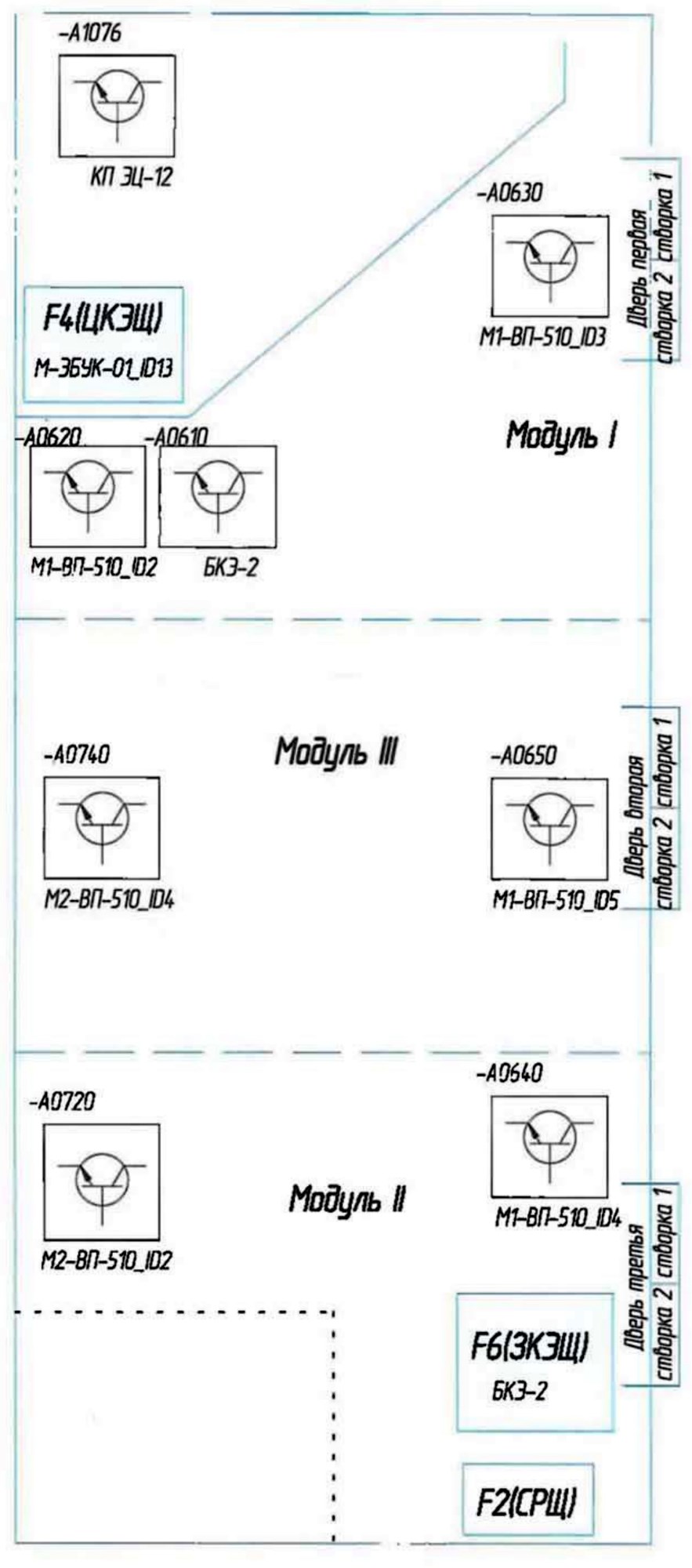

Лист 2. АКБ, силовые шины, СРЩ.

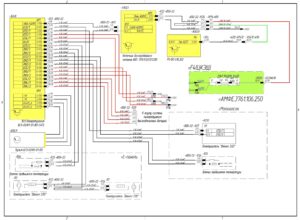

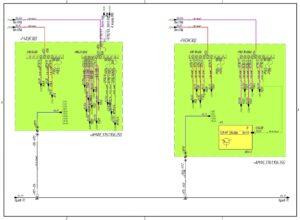

Лист 3. Питание БКЭ-2. Формирование Кл.15.

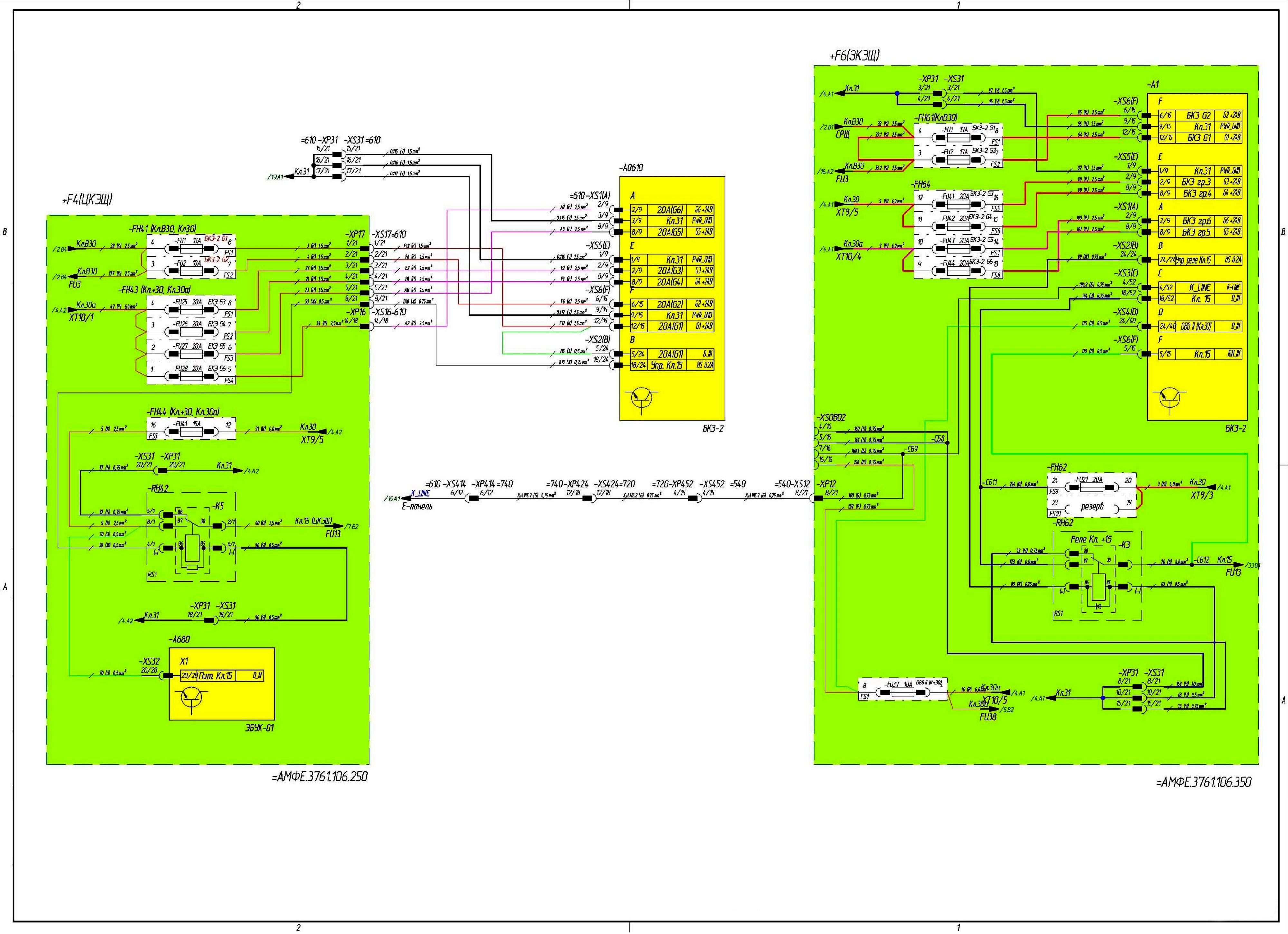

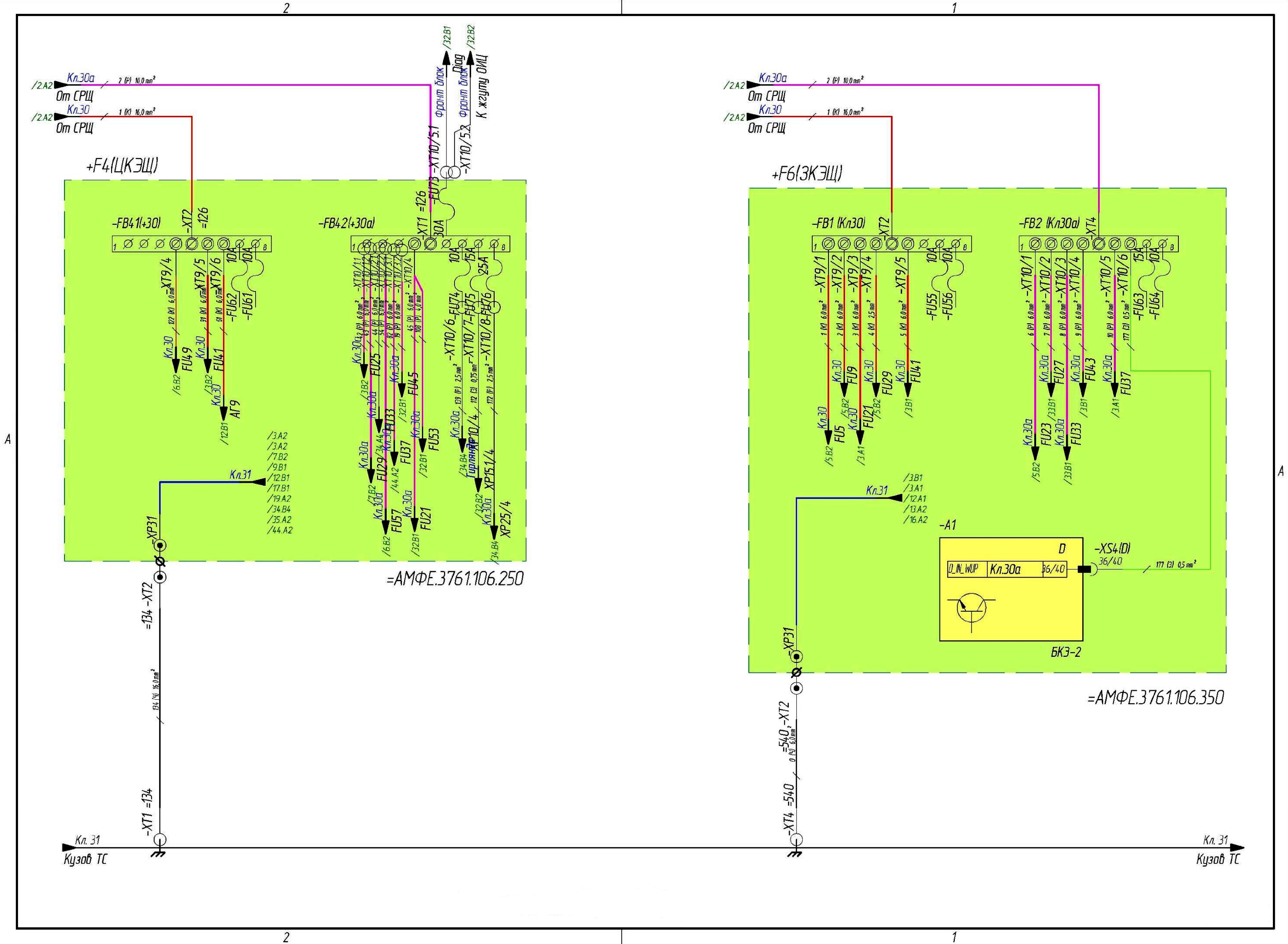

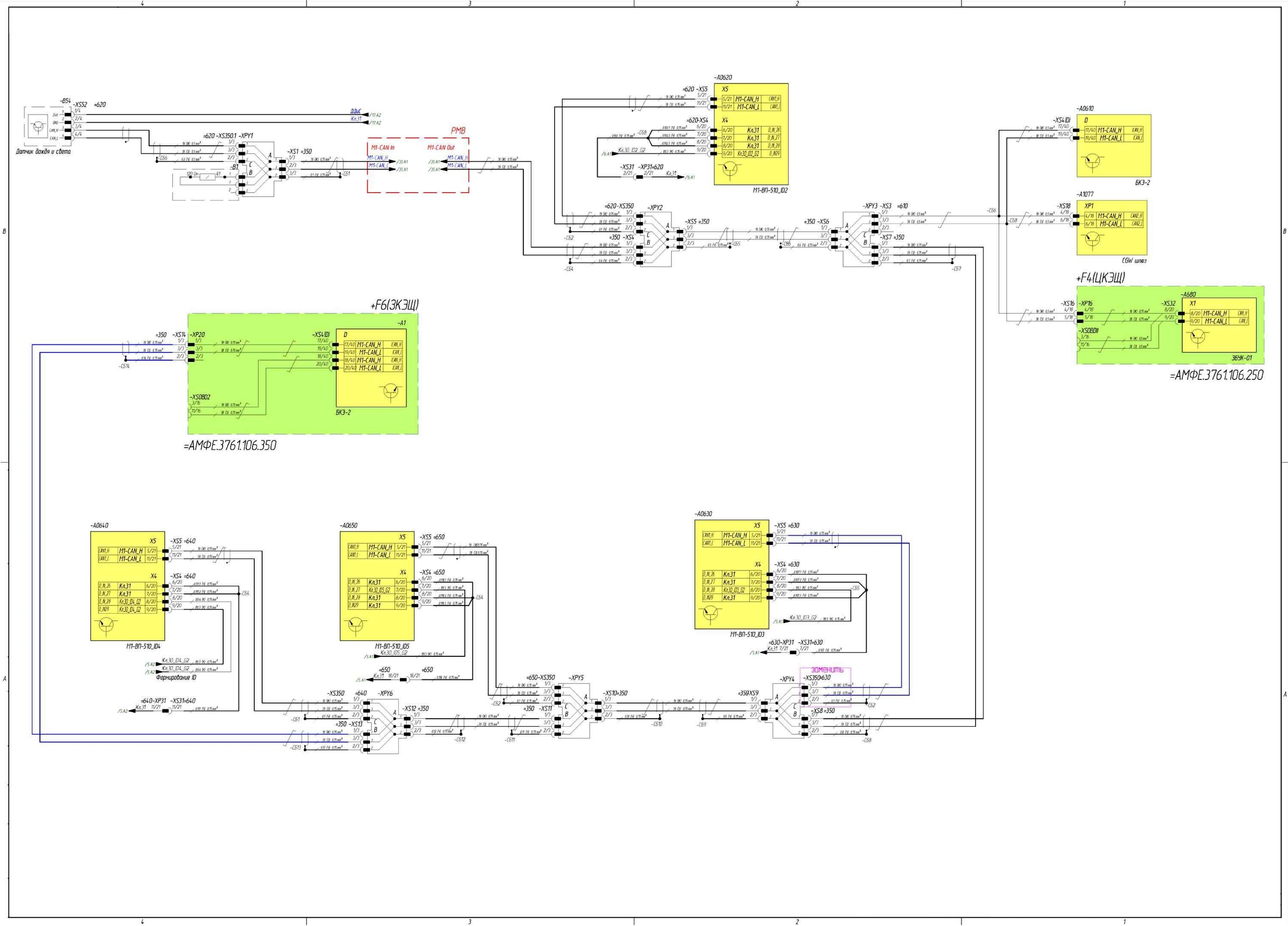

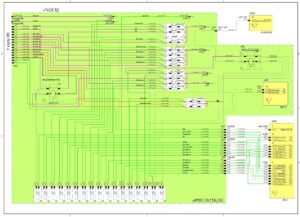

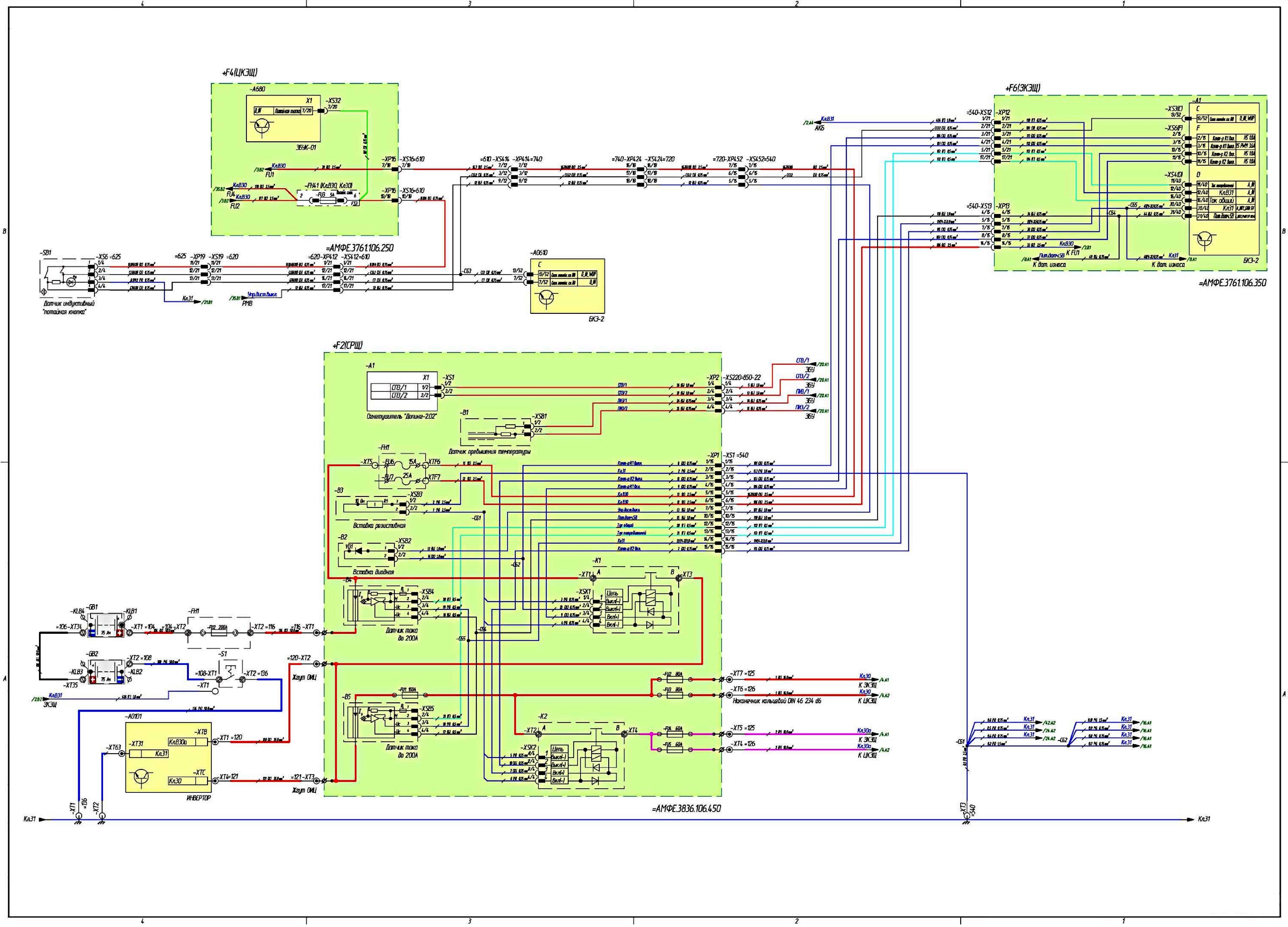

Лист 4. Питание ЗКЭЩ, ЦКЭЩ.

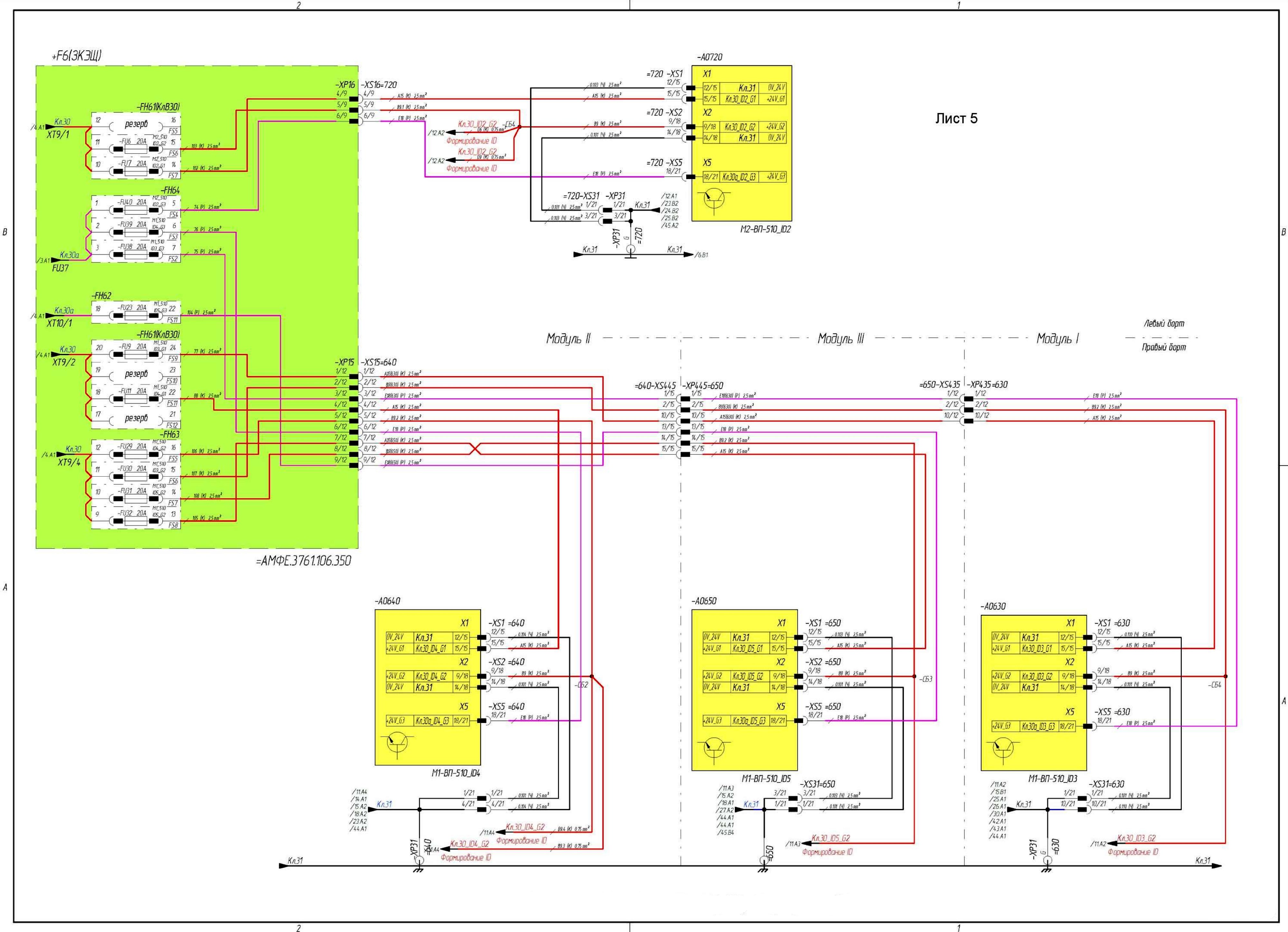

Лист 5. Питание ВП-510: M1_ID3, M1_ID4, M1_ID5, M2_ID2.

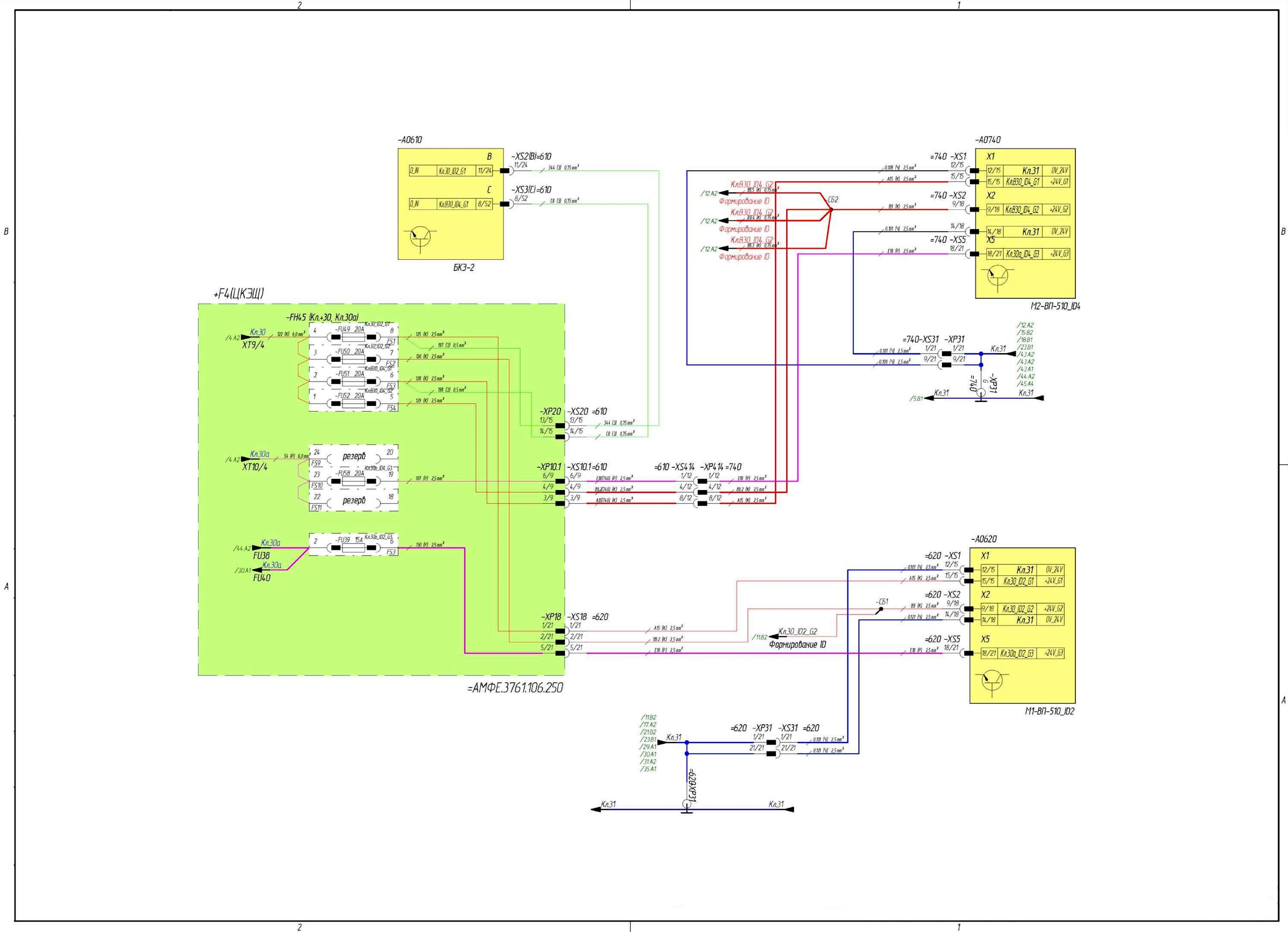

Лист 6. Питание ВП-510: M1_ID2, М2_ID4.

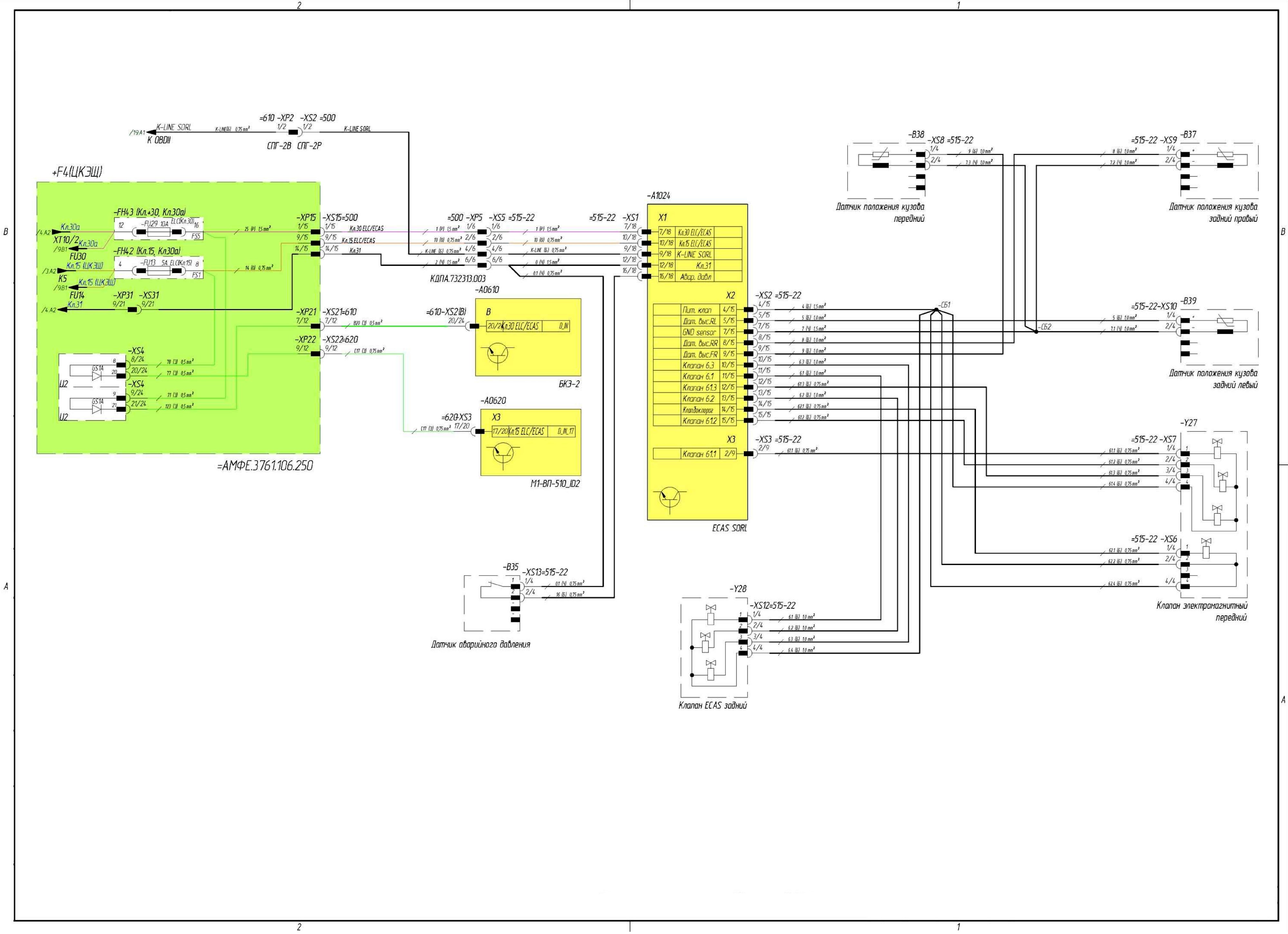

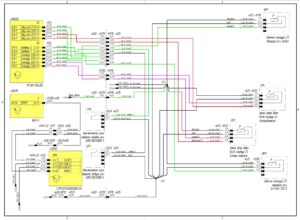

Лист 7. Пневматическая подвеска ECAS SORL.

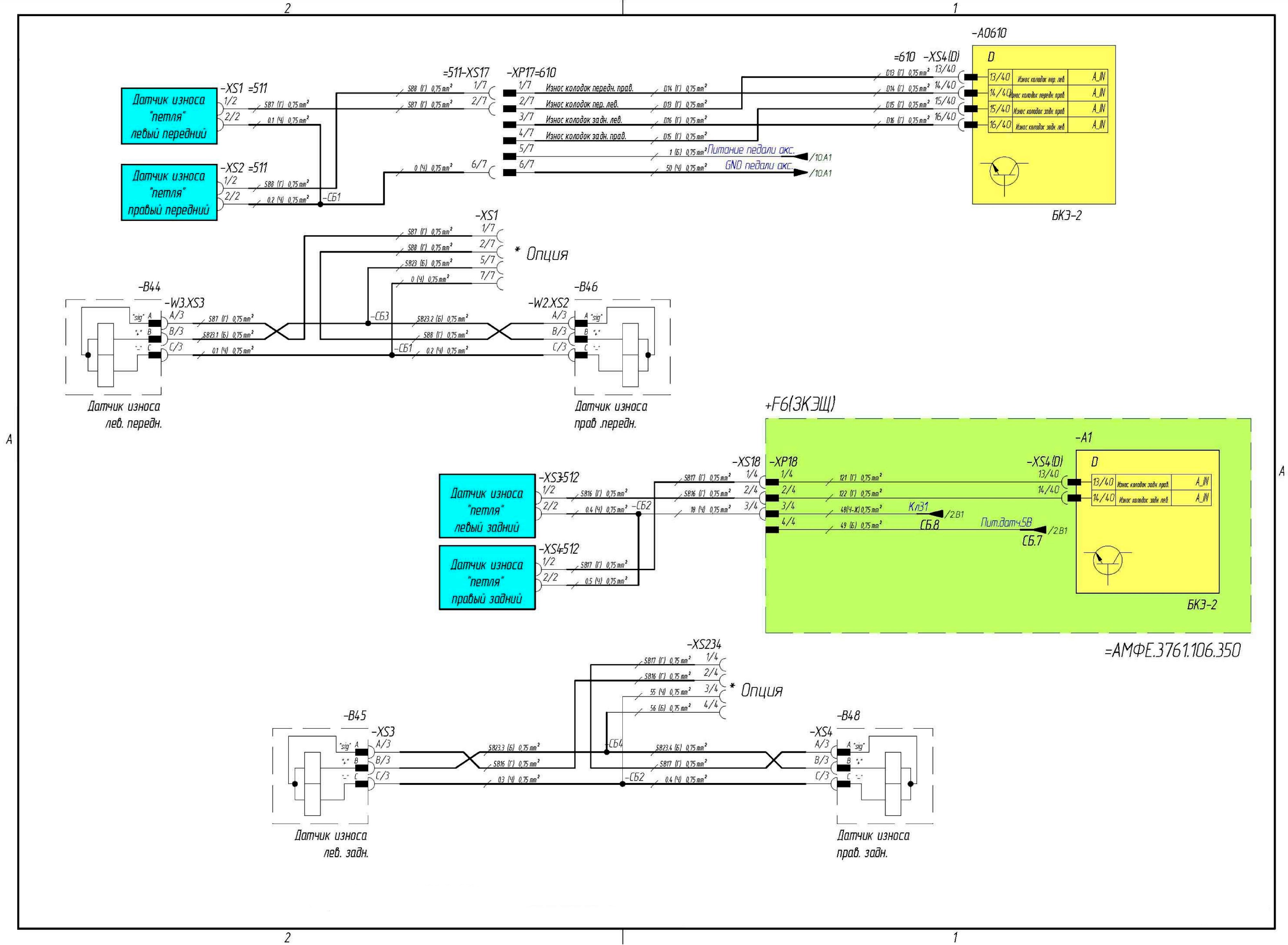

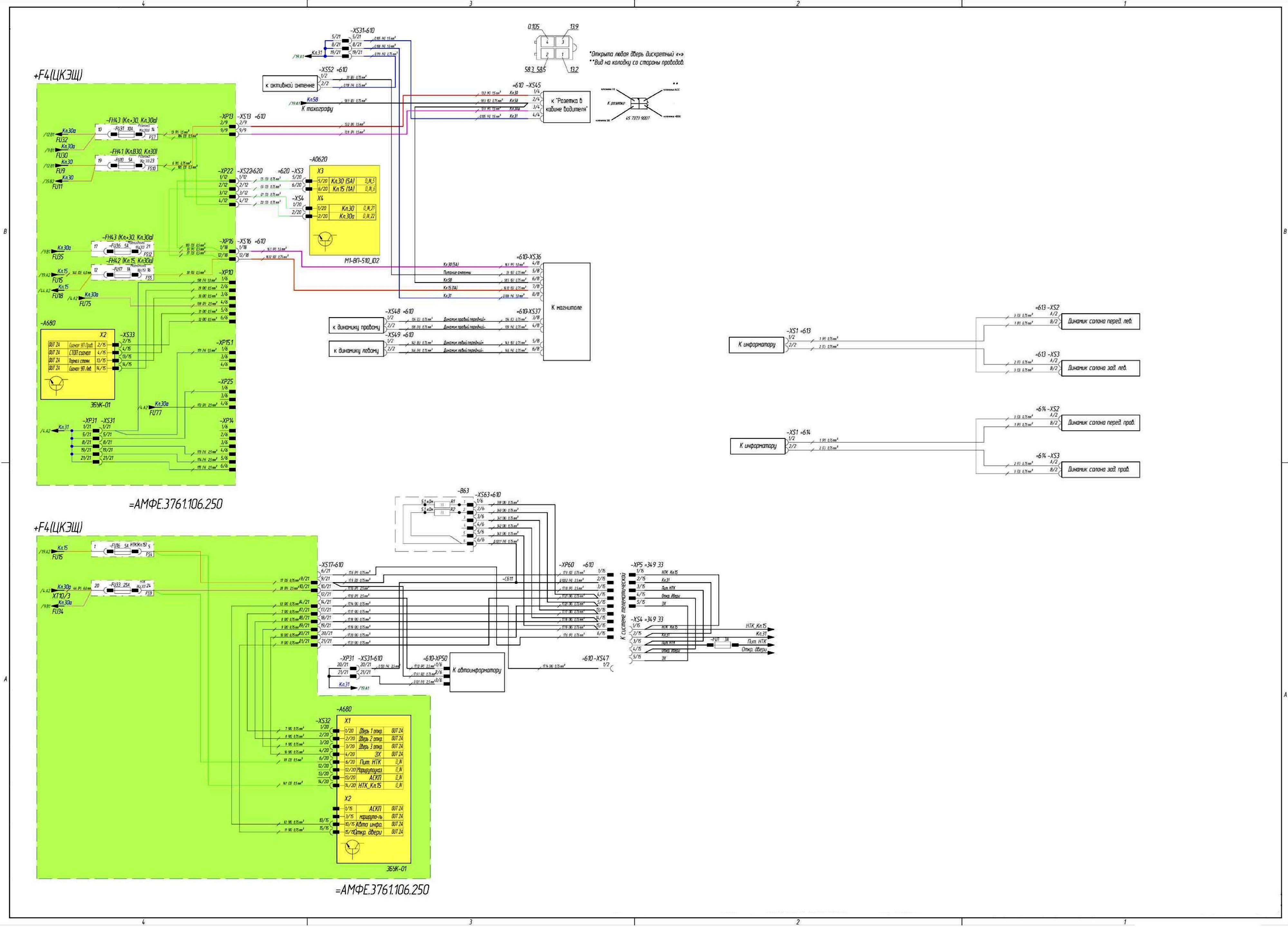

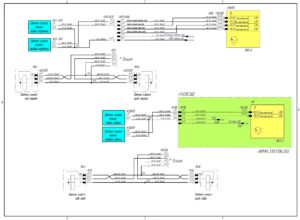

Лист 8. Тормозная система, датчики износа.

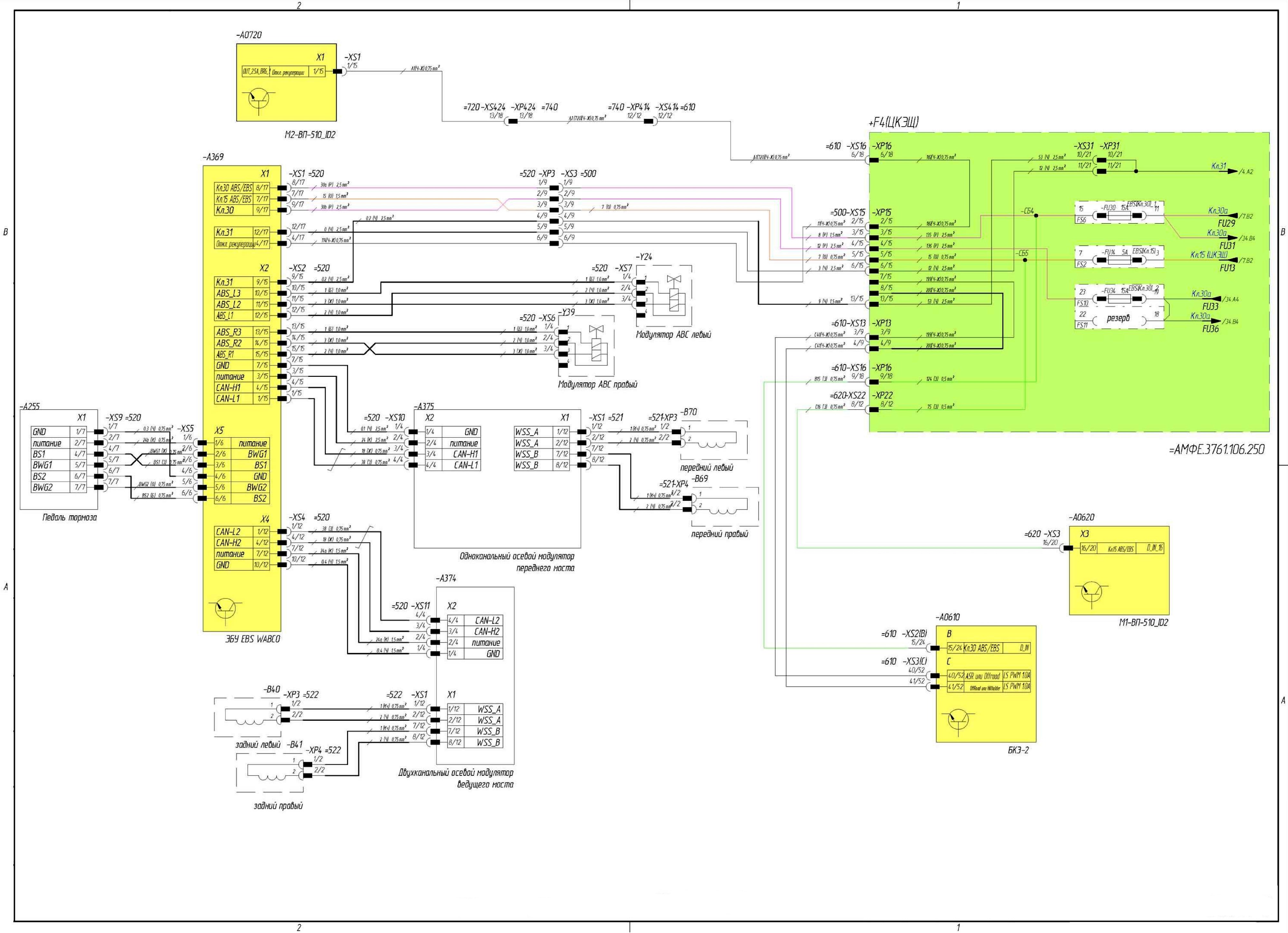

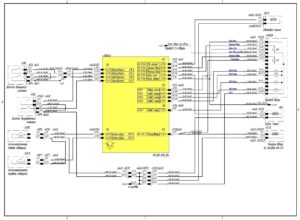

Лист 9. Тормозная система вариант подкл. EBS WABCO, датчики скорости.

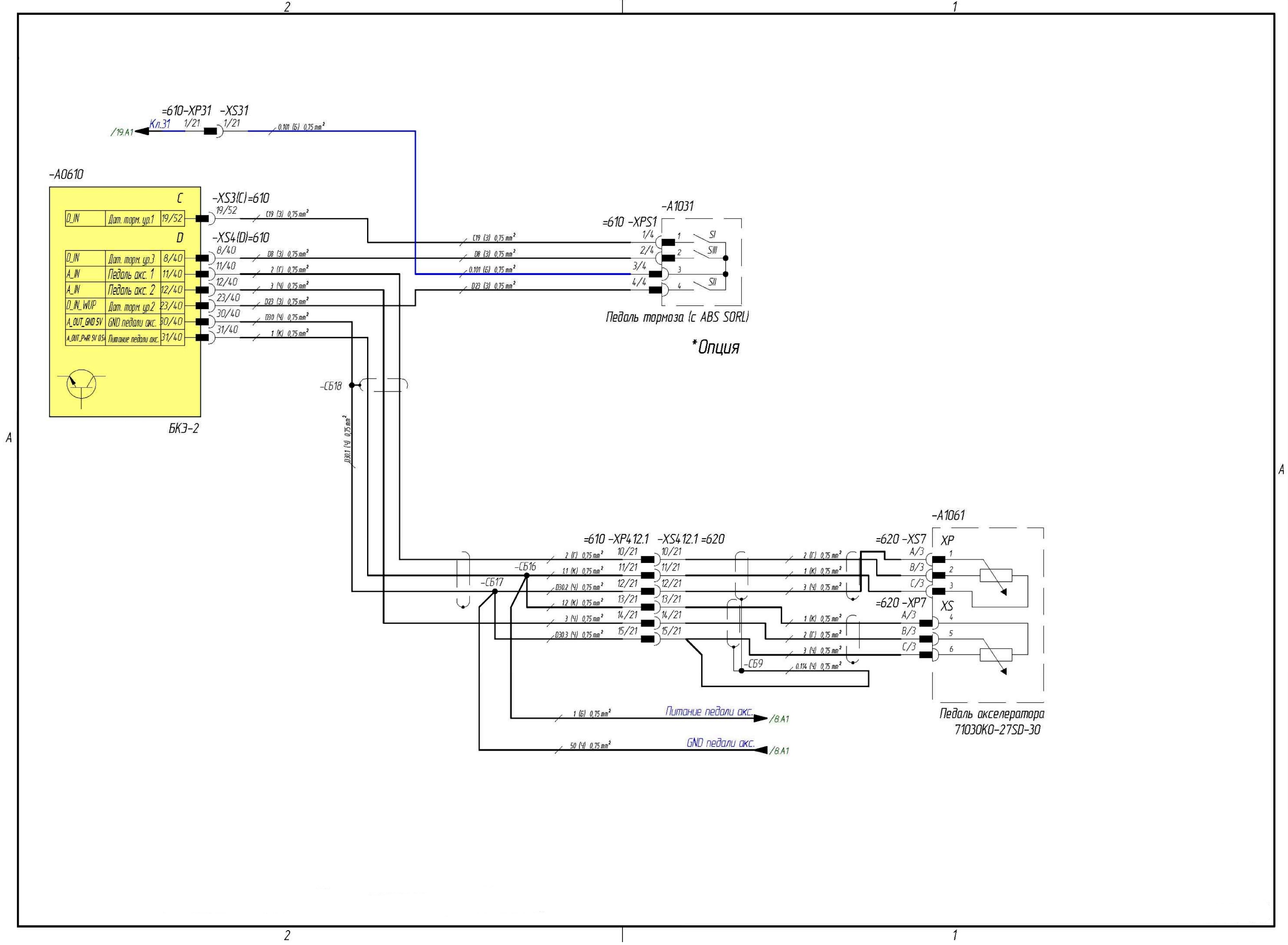

Лист 10. Педаль тормоза (c ABS SORL), педаль акселератора.

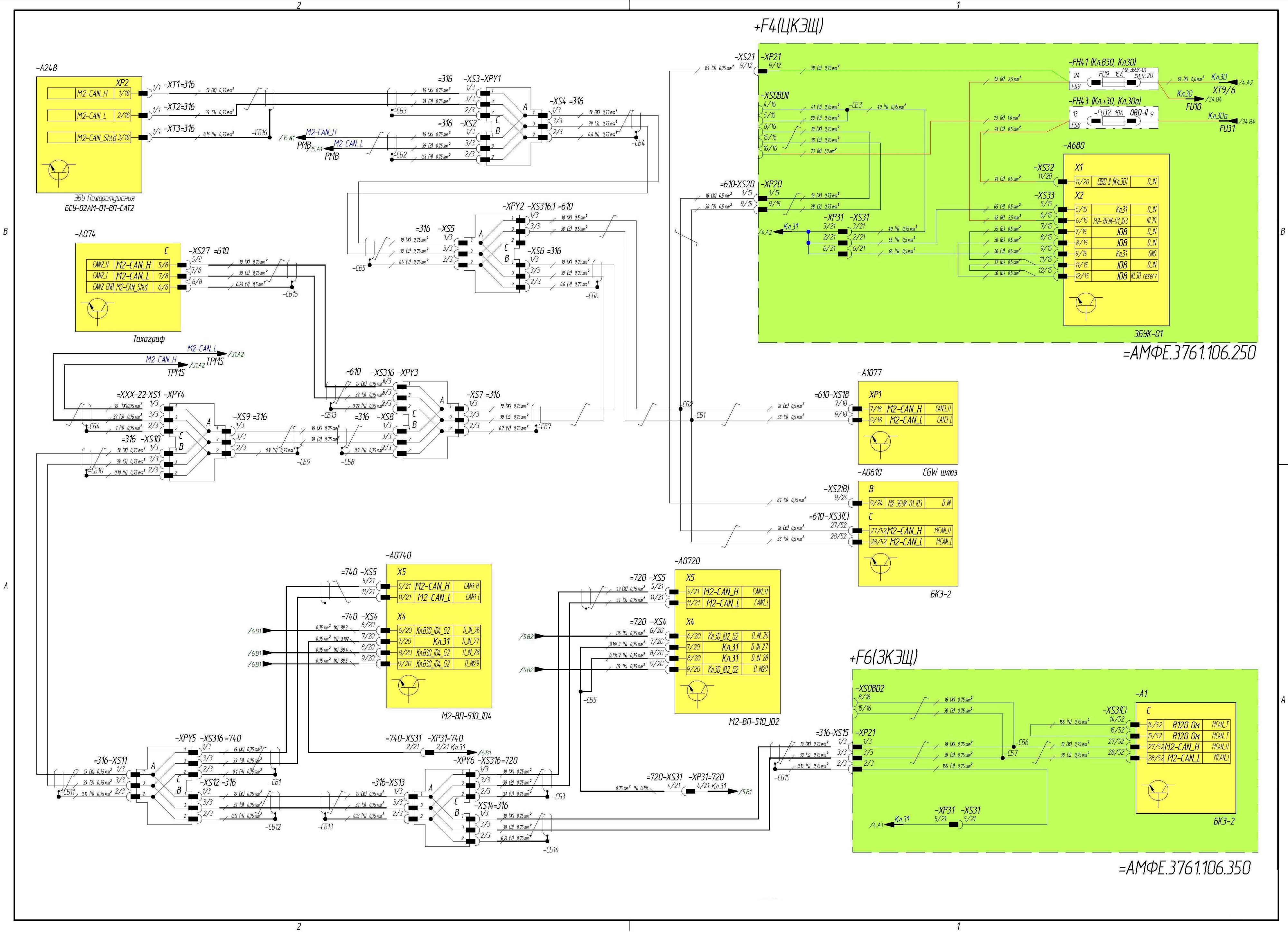

Лист 11. Шины данных: CAN: M1-CAN.

Лист 12. Шины данных: CAN: M2-CAN.

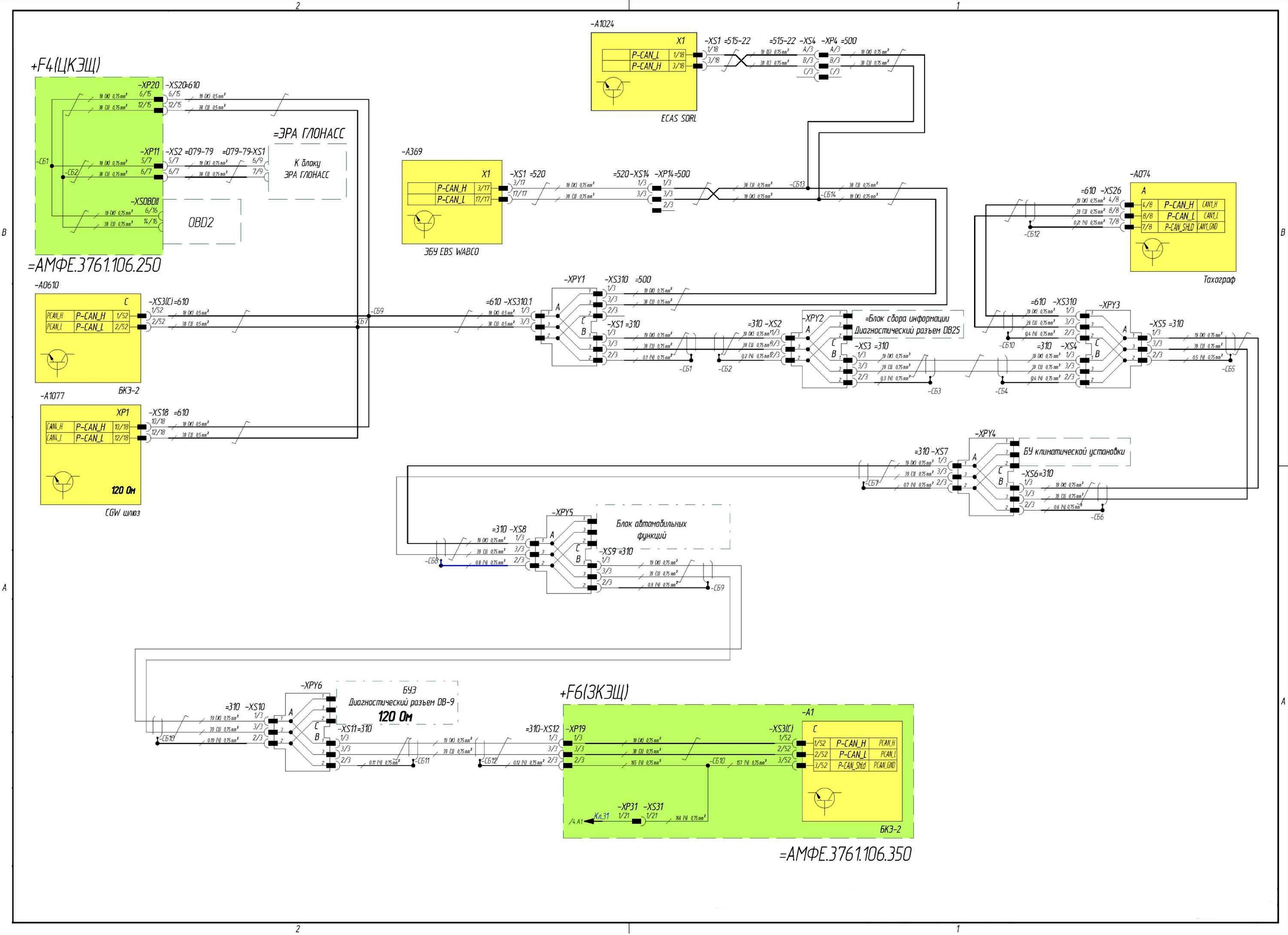

Лист 13. Шина данных: P-CAN.

Лист 14. Шина данных: T-CAN.

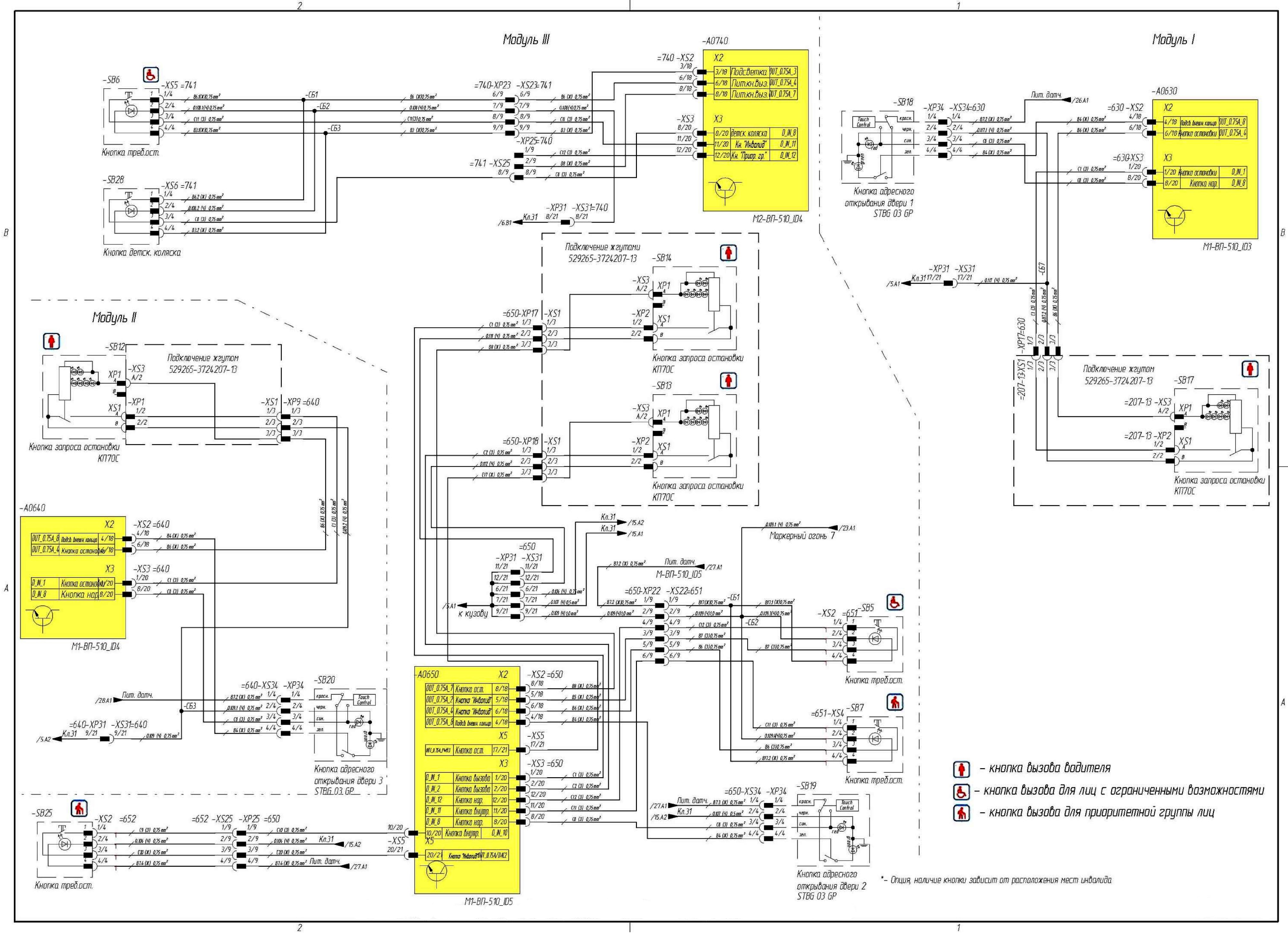

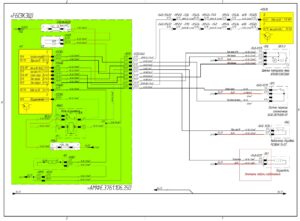

Лист 15. Кнопки адресного открывания, вызова водителя, требования остановки.

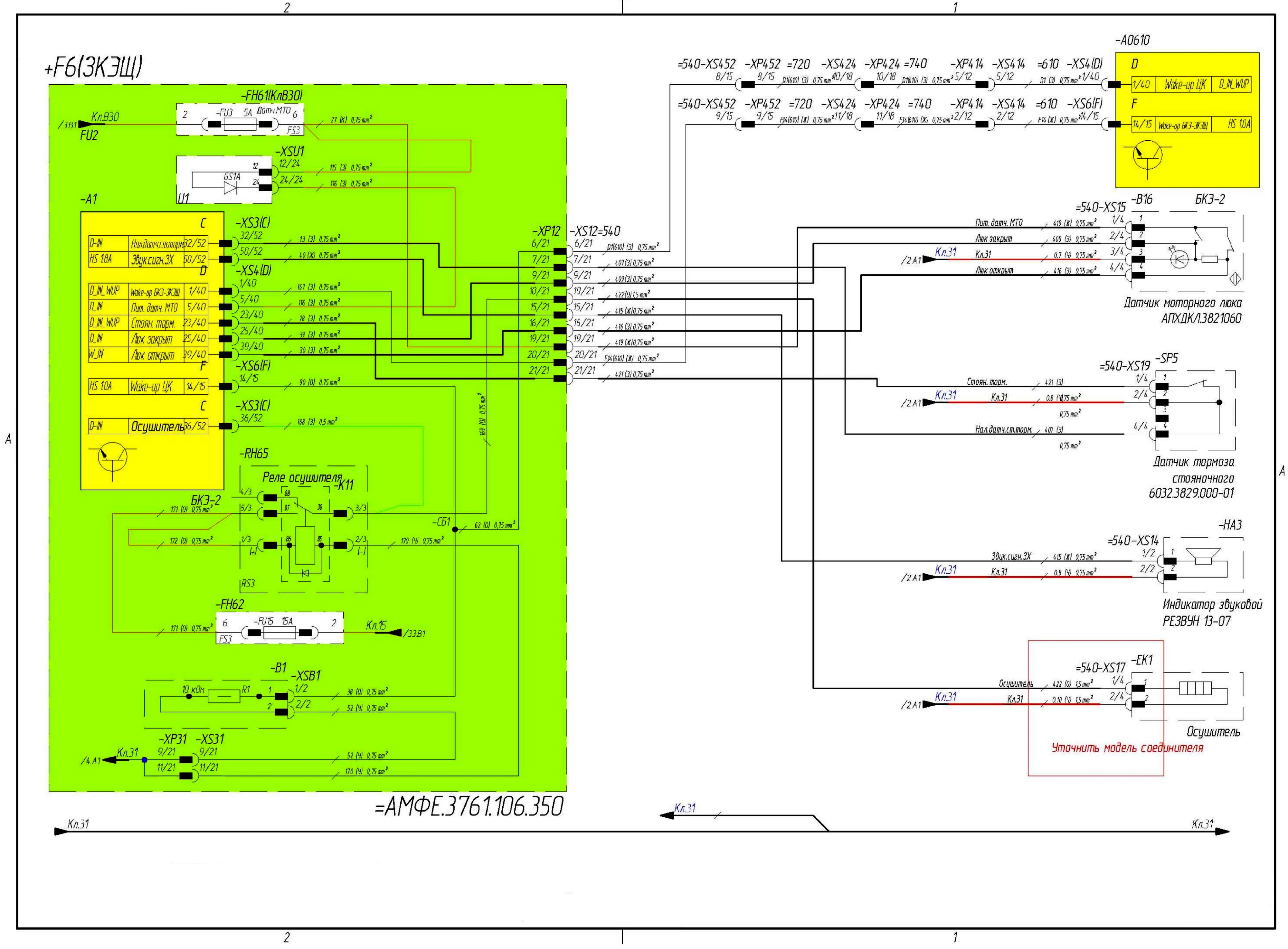

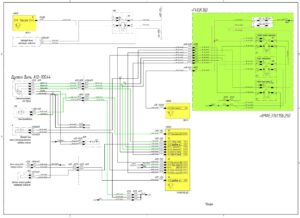

Лист 16. Датчик стояночного тормоза, датчик открытия люка, осушитель, сигнализатор заднего хода.

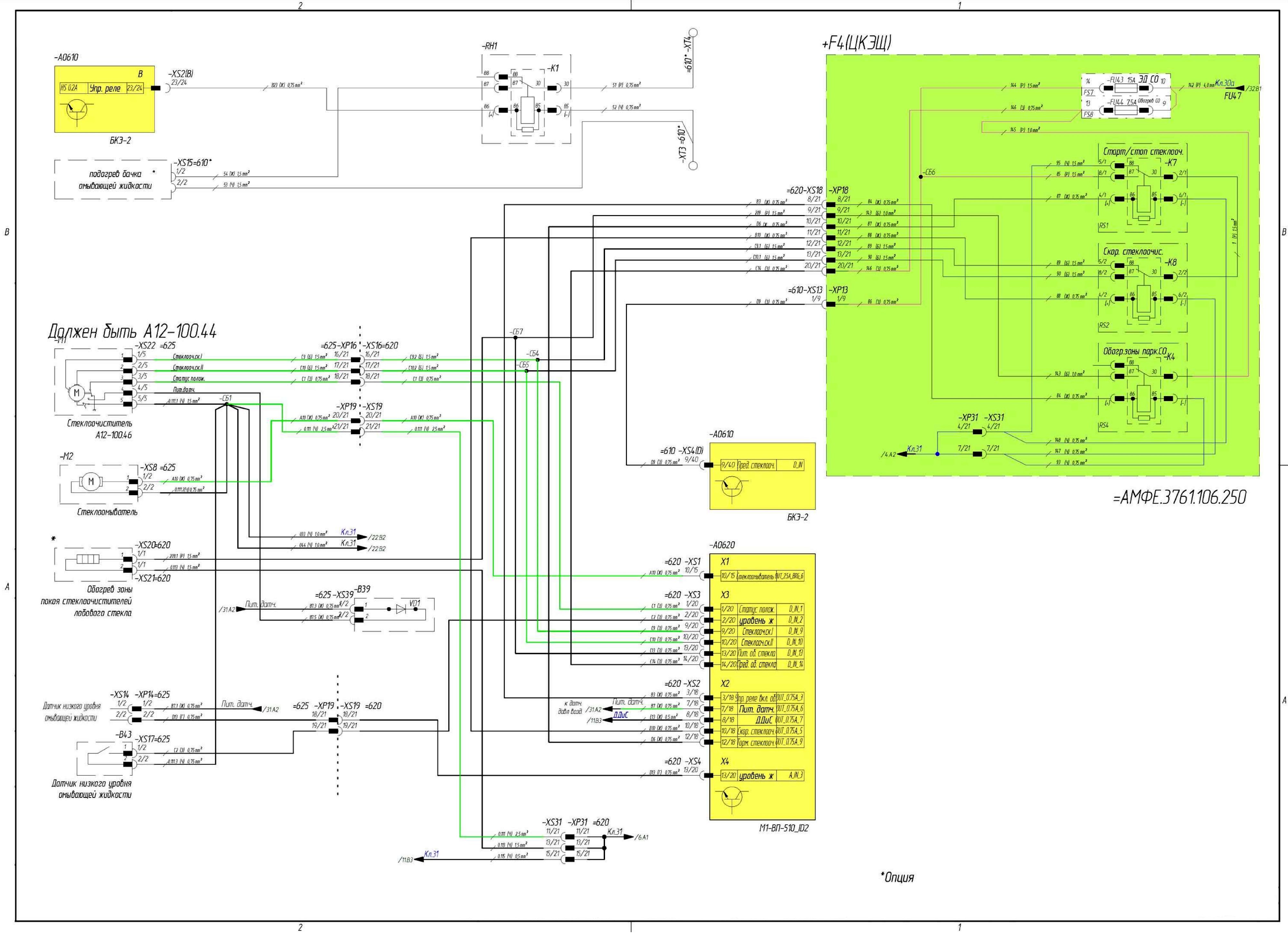

Лист 17. Стеклоочиститель, стеклоомыватель, обогрев зоны покоя стеклоочистителей.

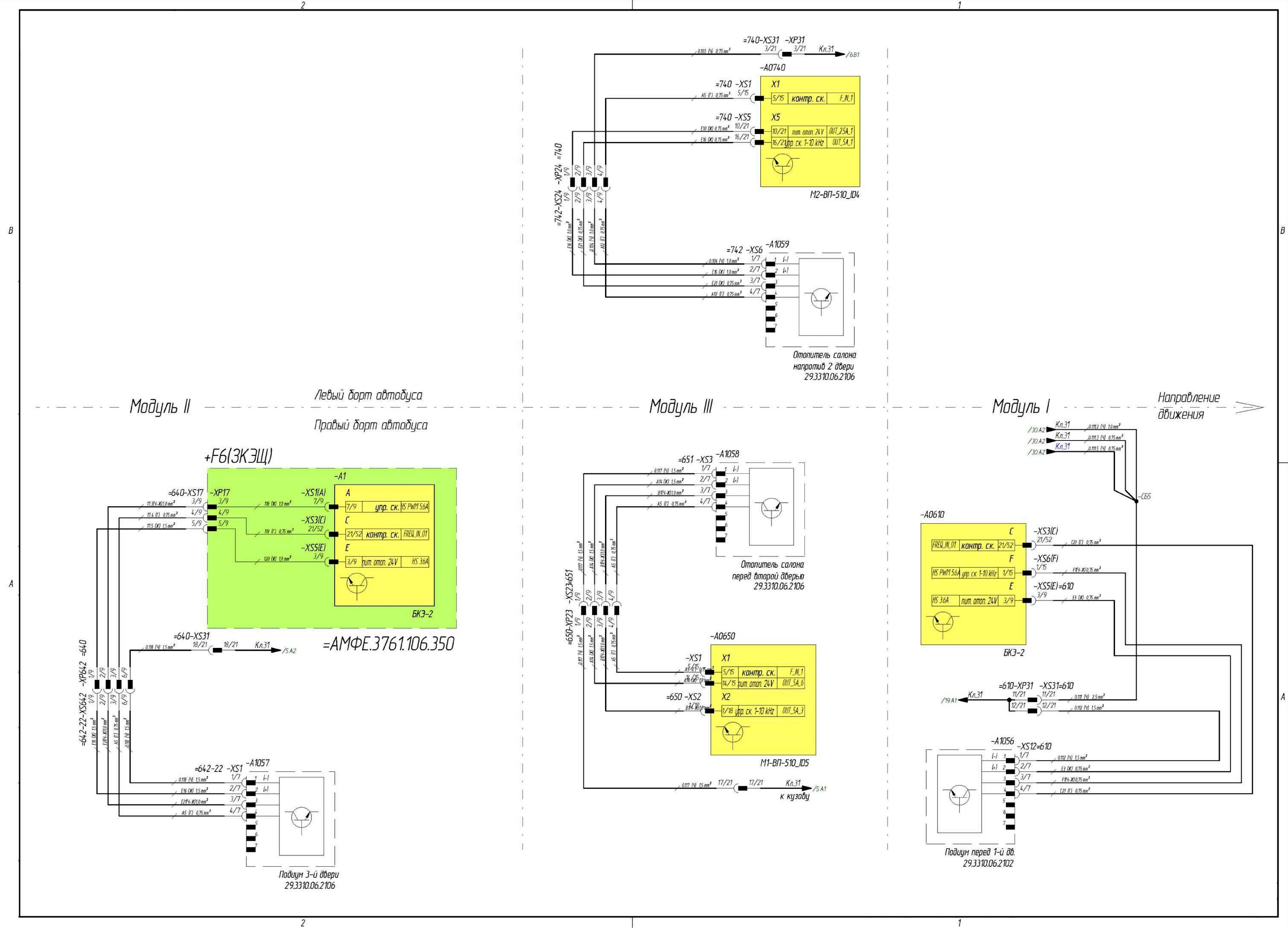

Лист 18. Отопители.

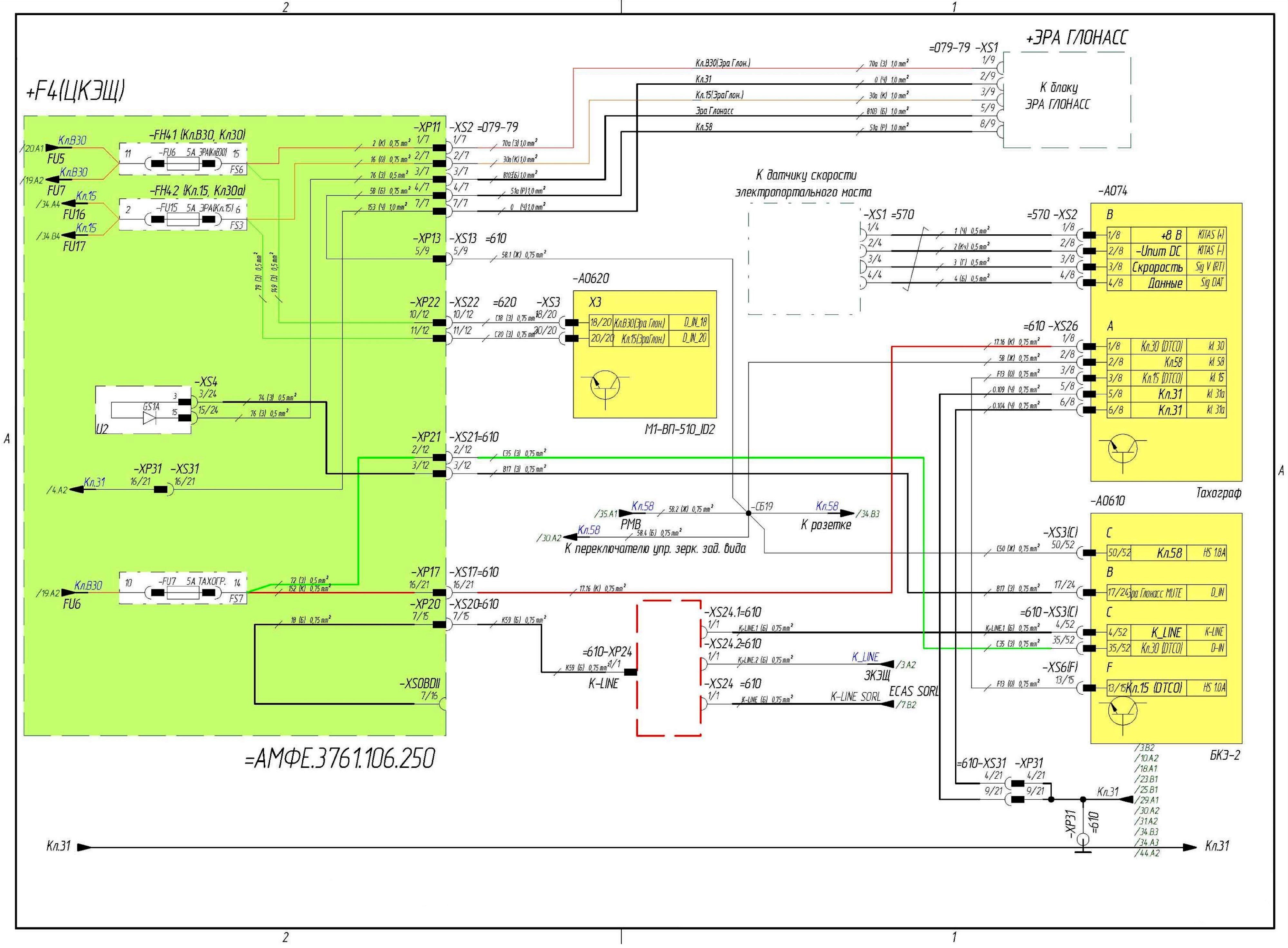

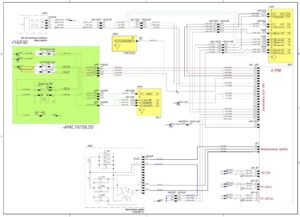

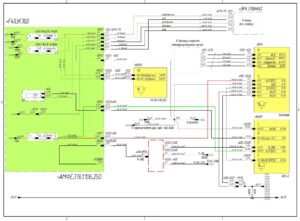

Лист 19. Питание Тахографа, ЭРА-ГЛОНАСС.

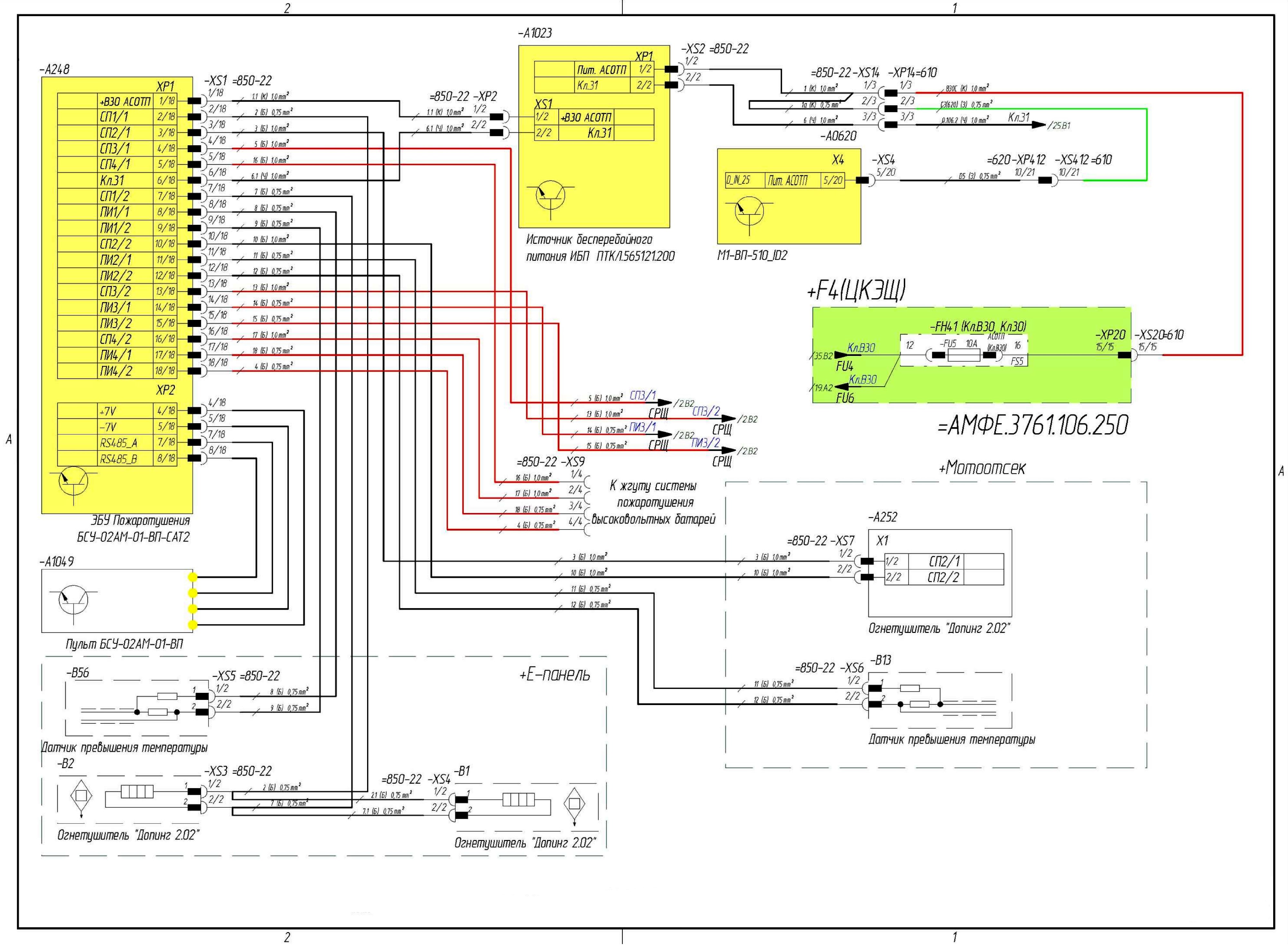

Лист 20. Система пожаротушения (АСОТП).

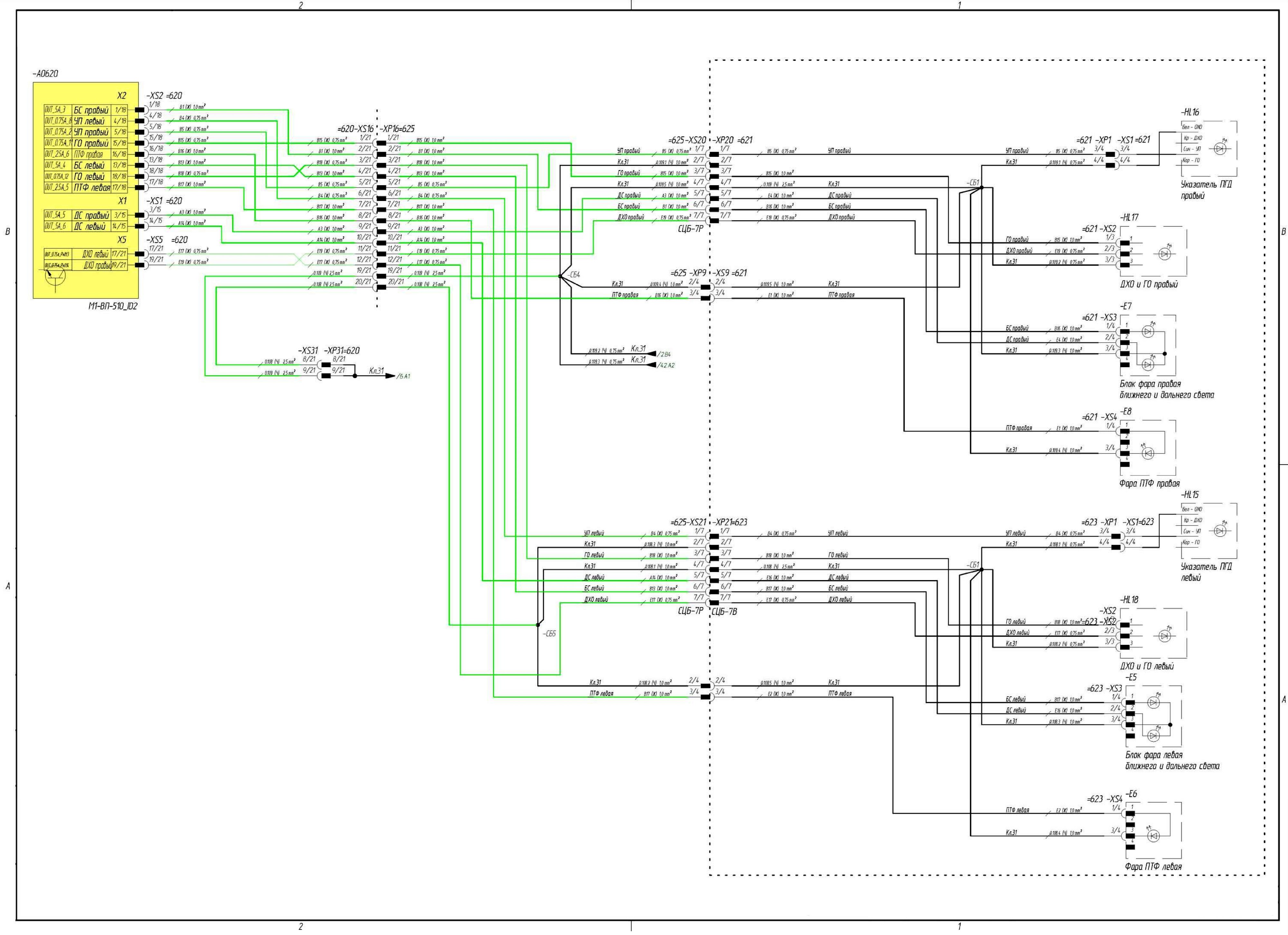

Лист 21. Светотехника внешняя: передняя.

Лист 22. Освещение наружное.

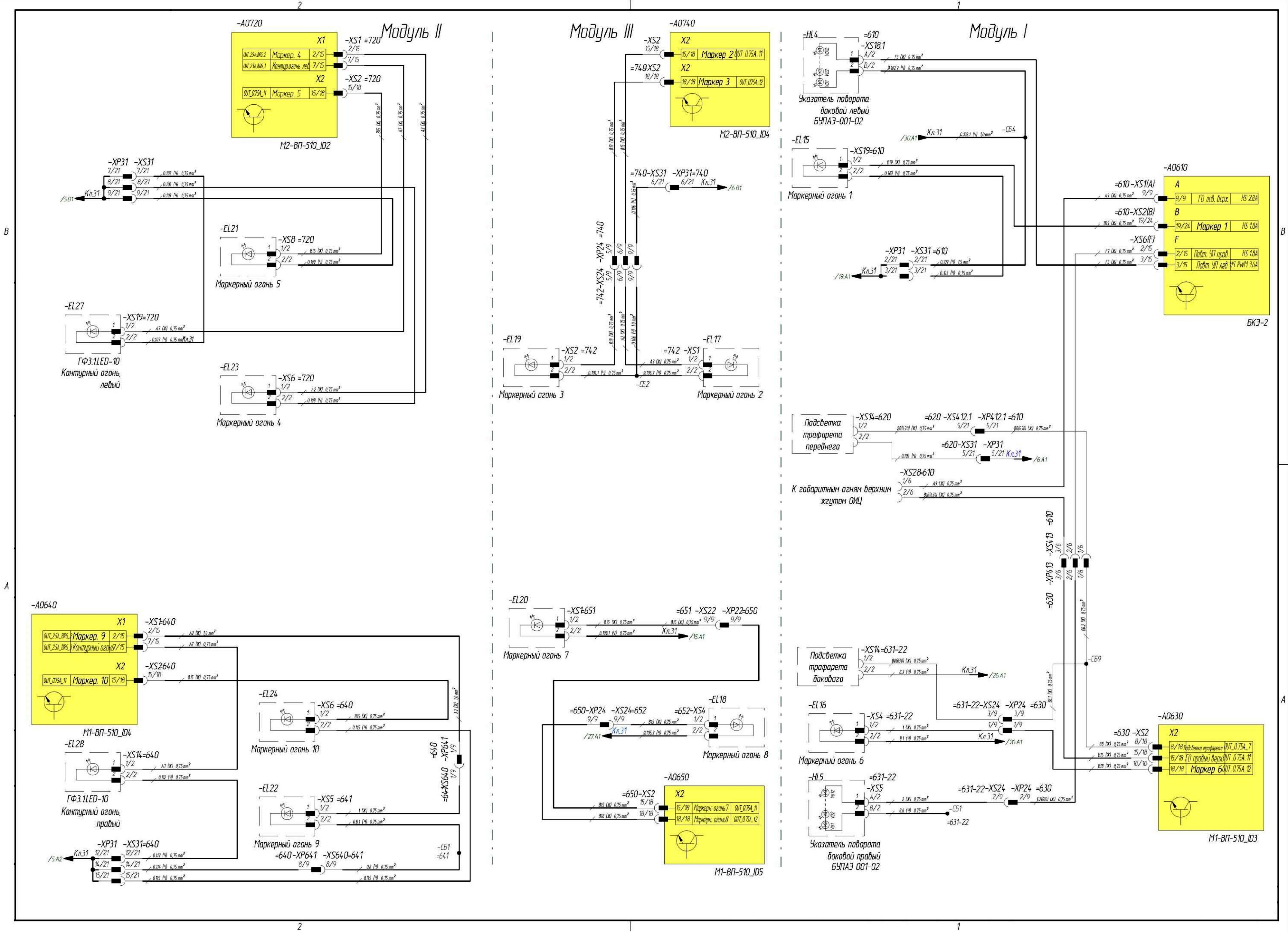

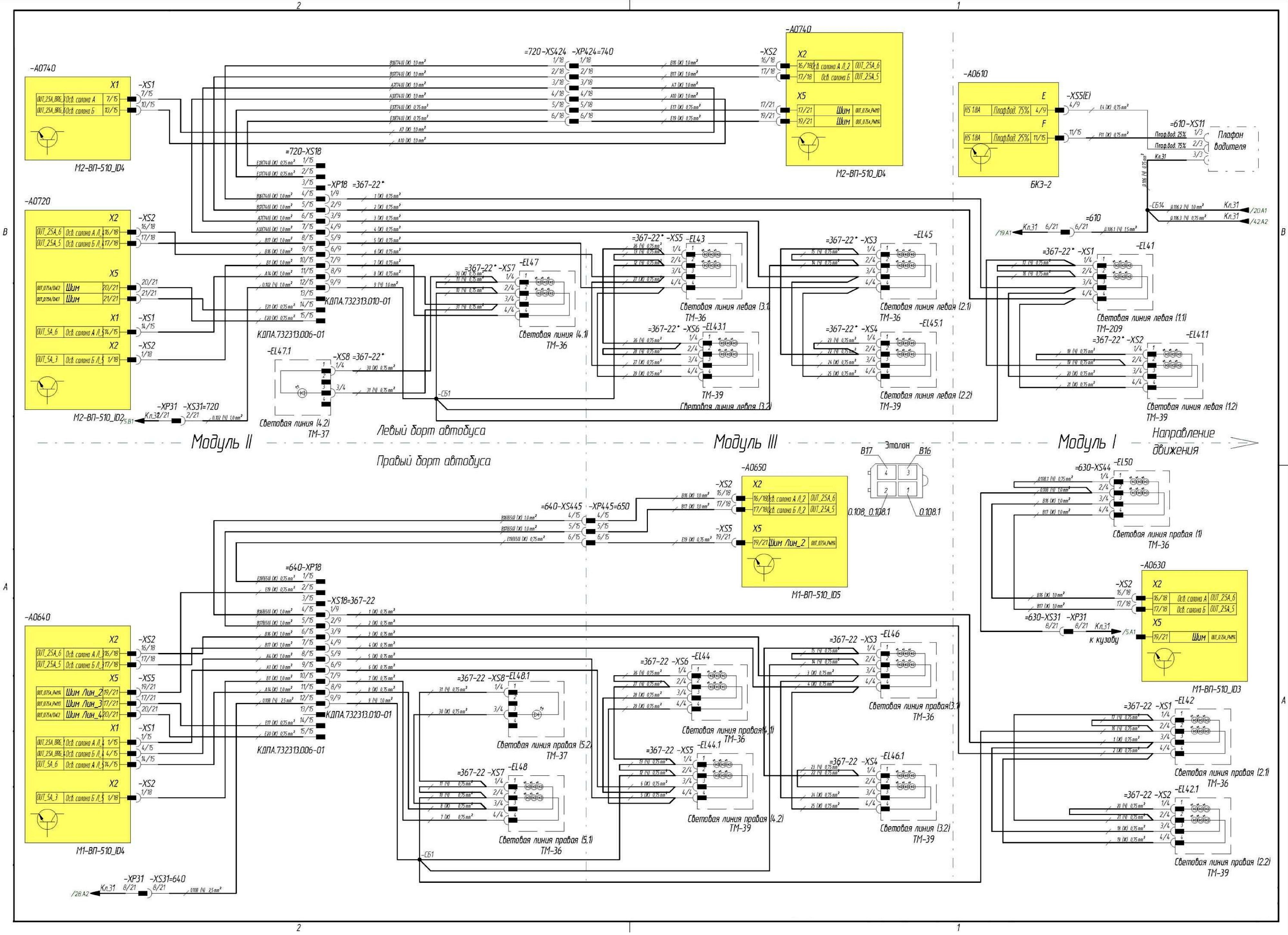

Лист 23. Светотехника внешняя: габаритные огни боковые, повторители указателей поборота.

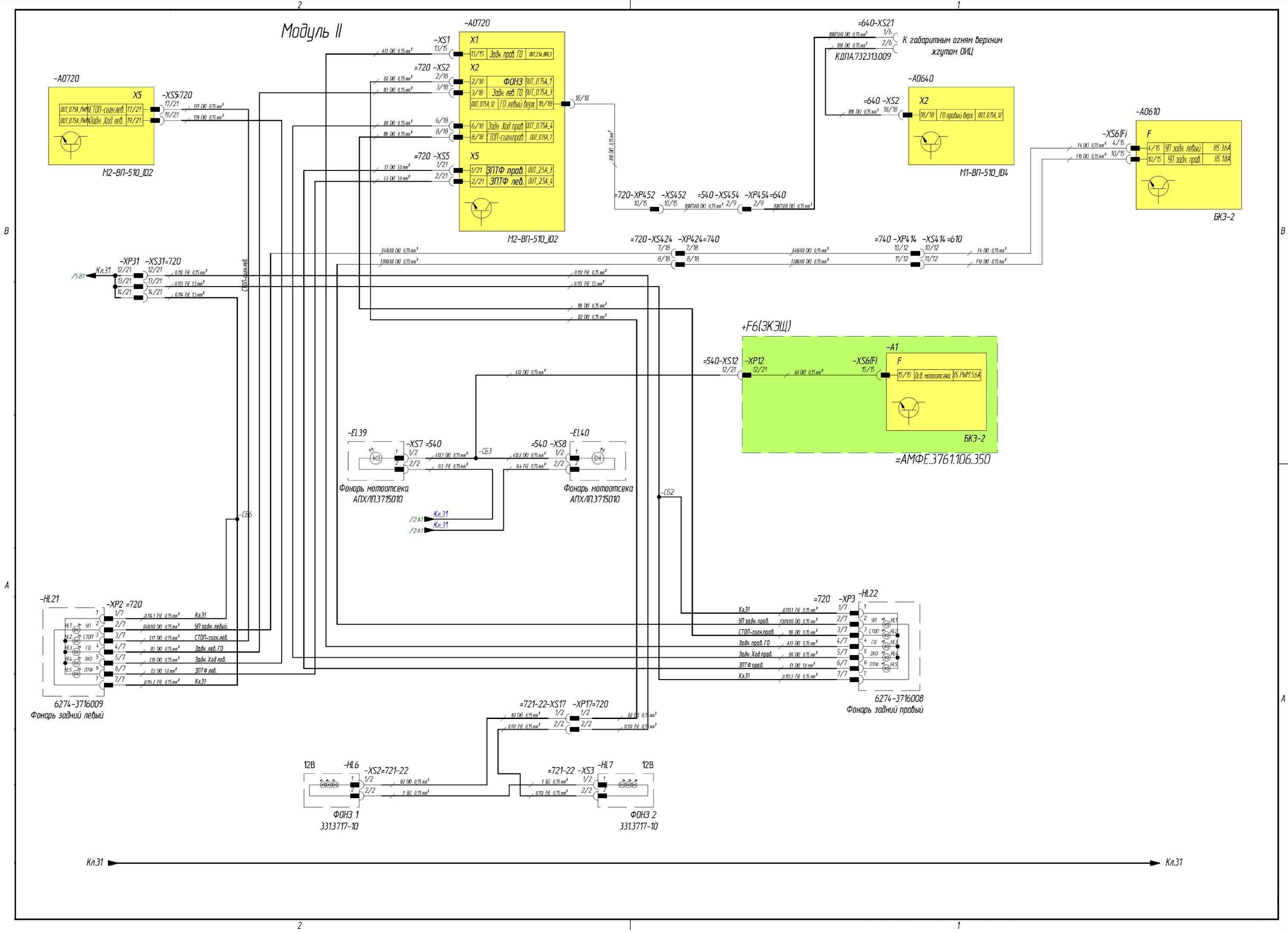

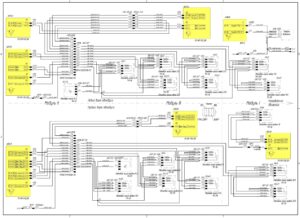

Лист 24. Светотехника внешняя: задняя. Освещение мотоотсека.

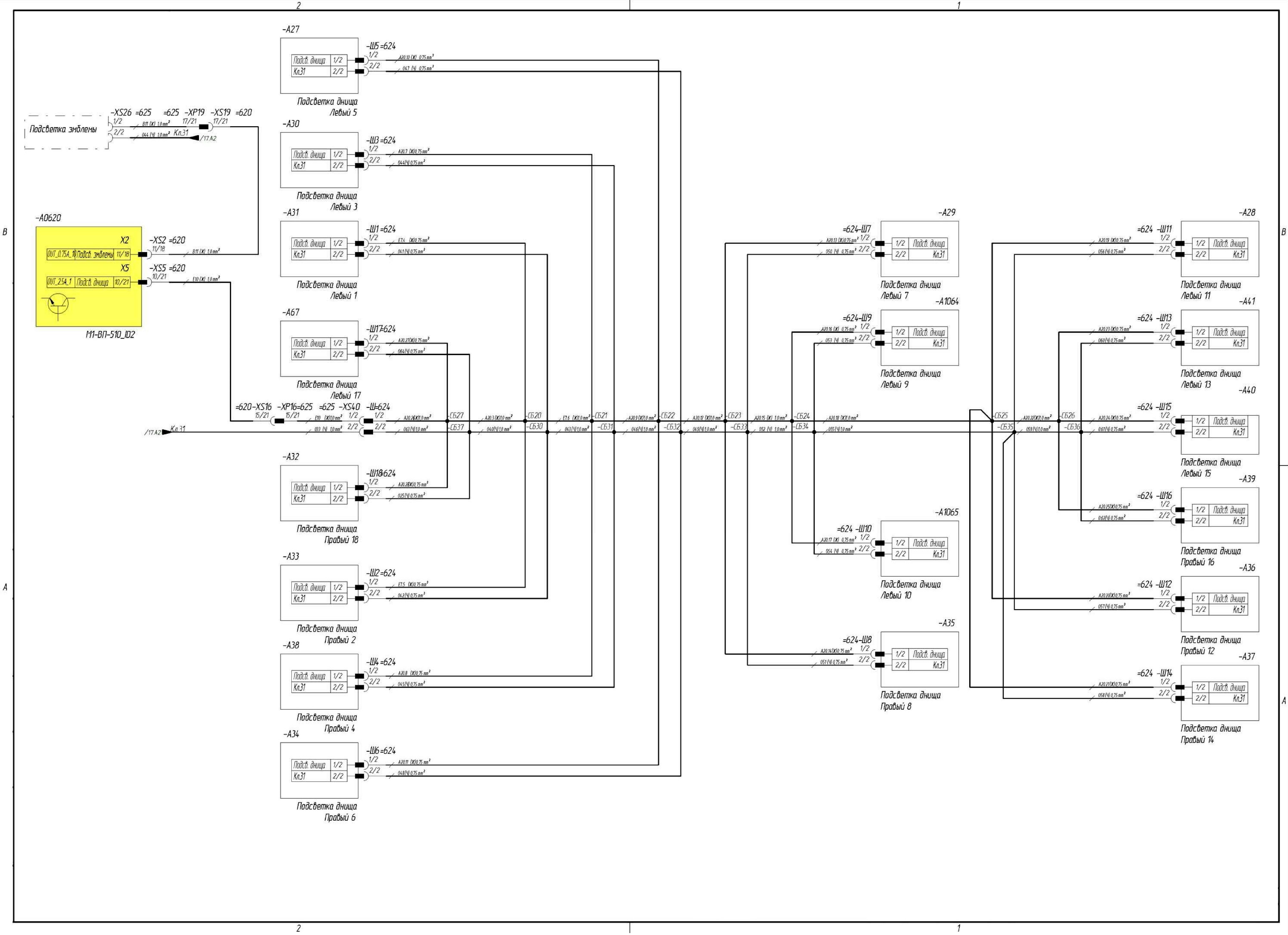

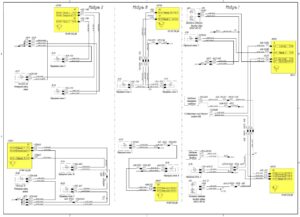

Лист 25. Светотехника внутренняя.

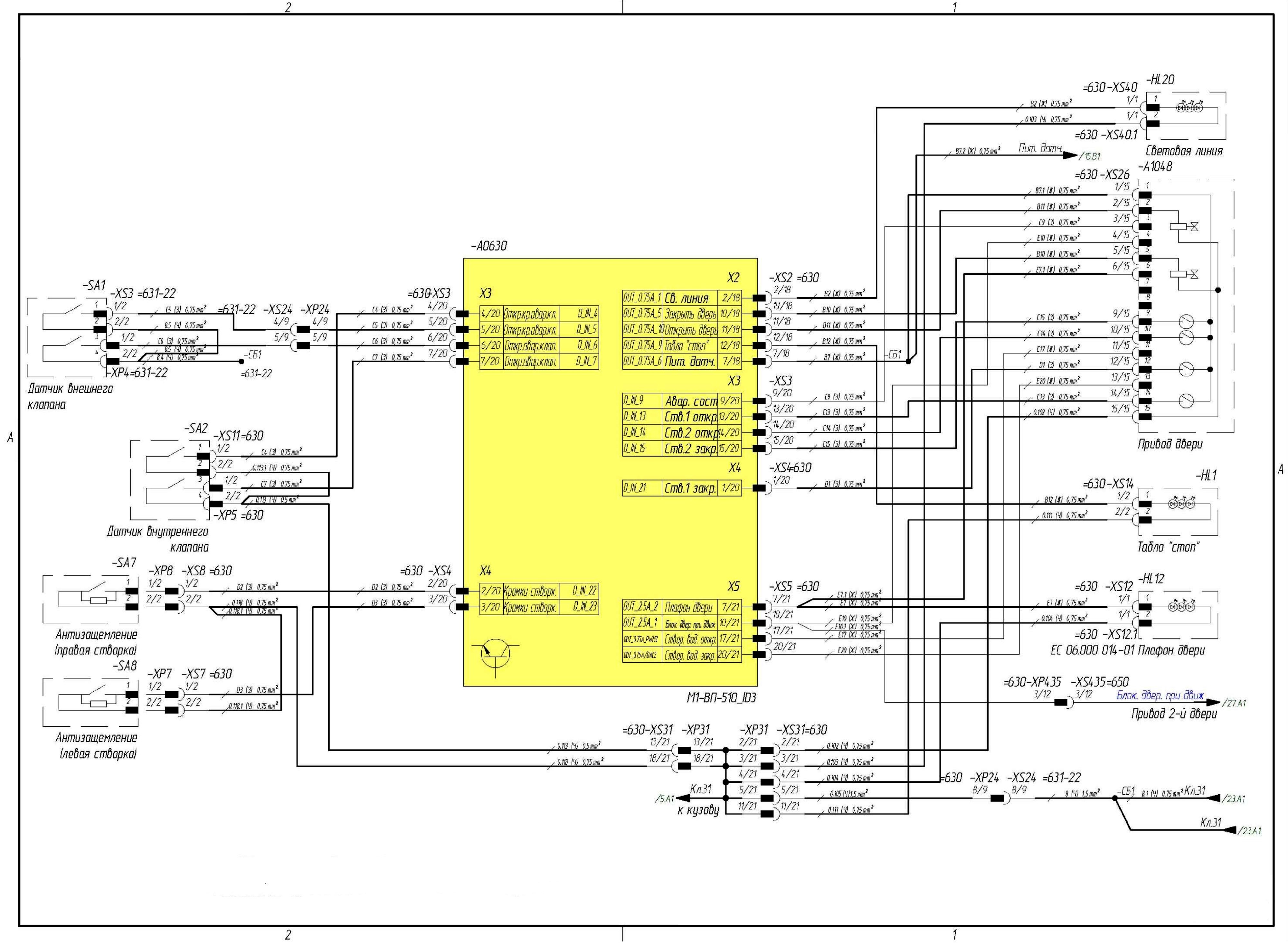

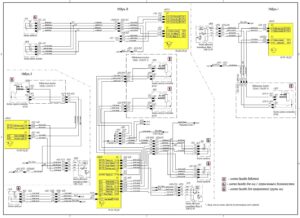

Лист 26. Дверь первая: датчики положения створок, клапана открытия/ закрытия, кромки зажатия.

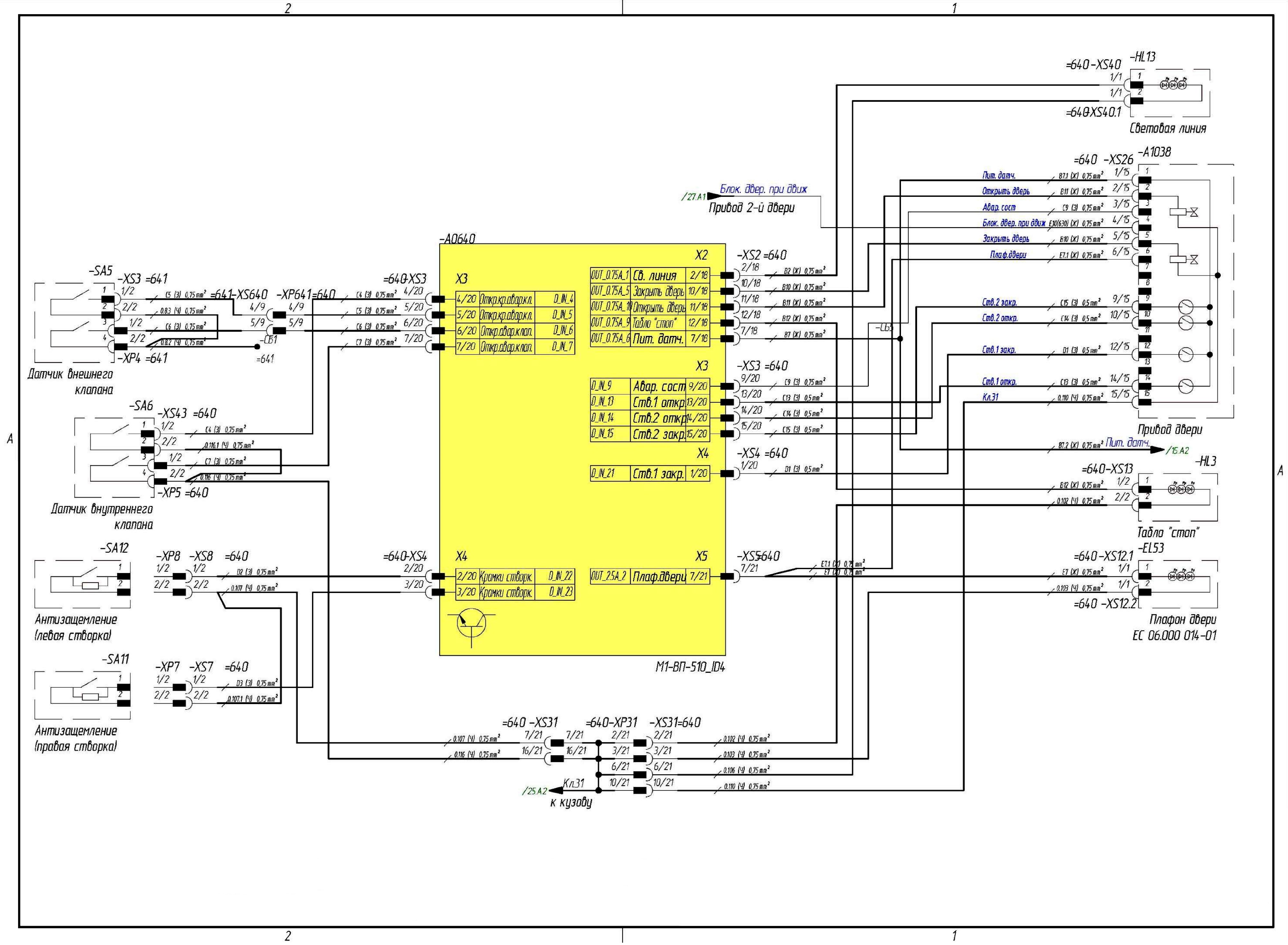

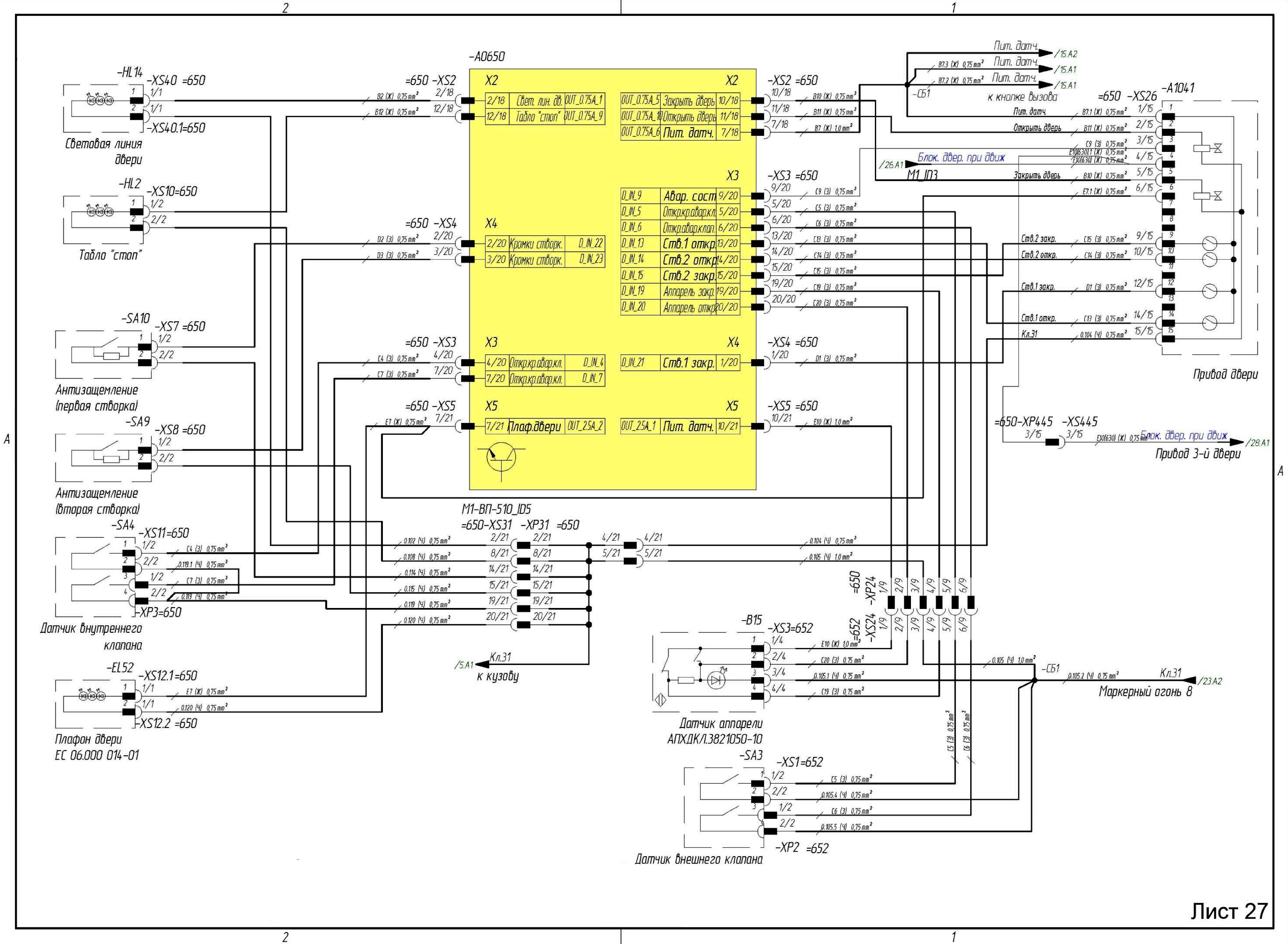

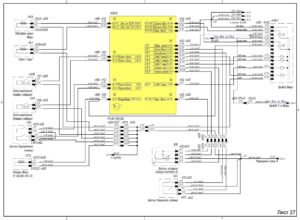

Лист 27. Дверь вторая: датчики положения створок, клапана открывания/ закрывания, датчик аппарели.

Лист 28. Дверь третья датчики положения створок, клапана открывания/ закрывания, кромки зажатия.

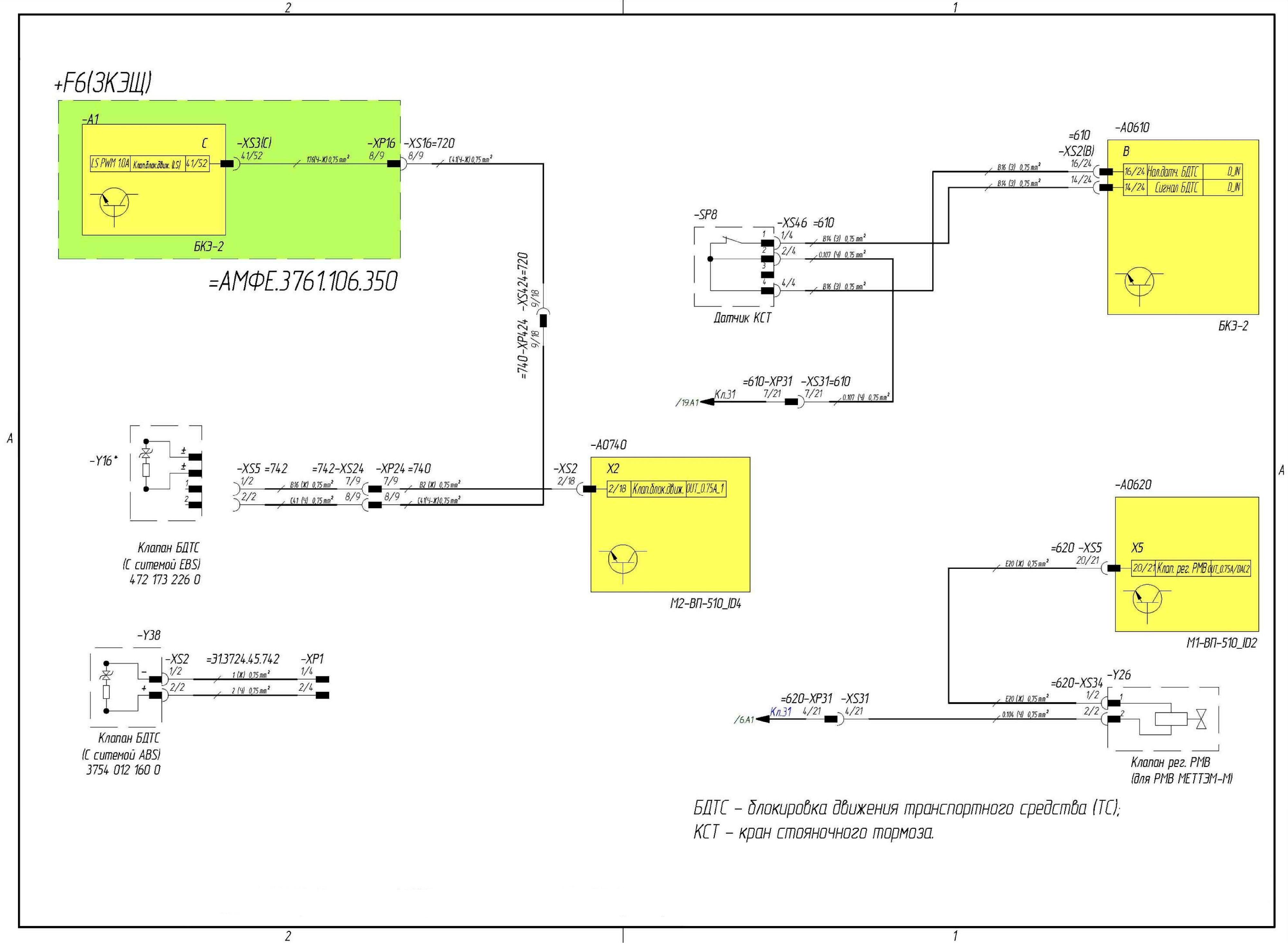

Лист 29. Клапан БДТС, датчик КСТ, клапан регулировки РМВ, управление Кл.15 ЦКЭЩ.

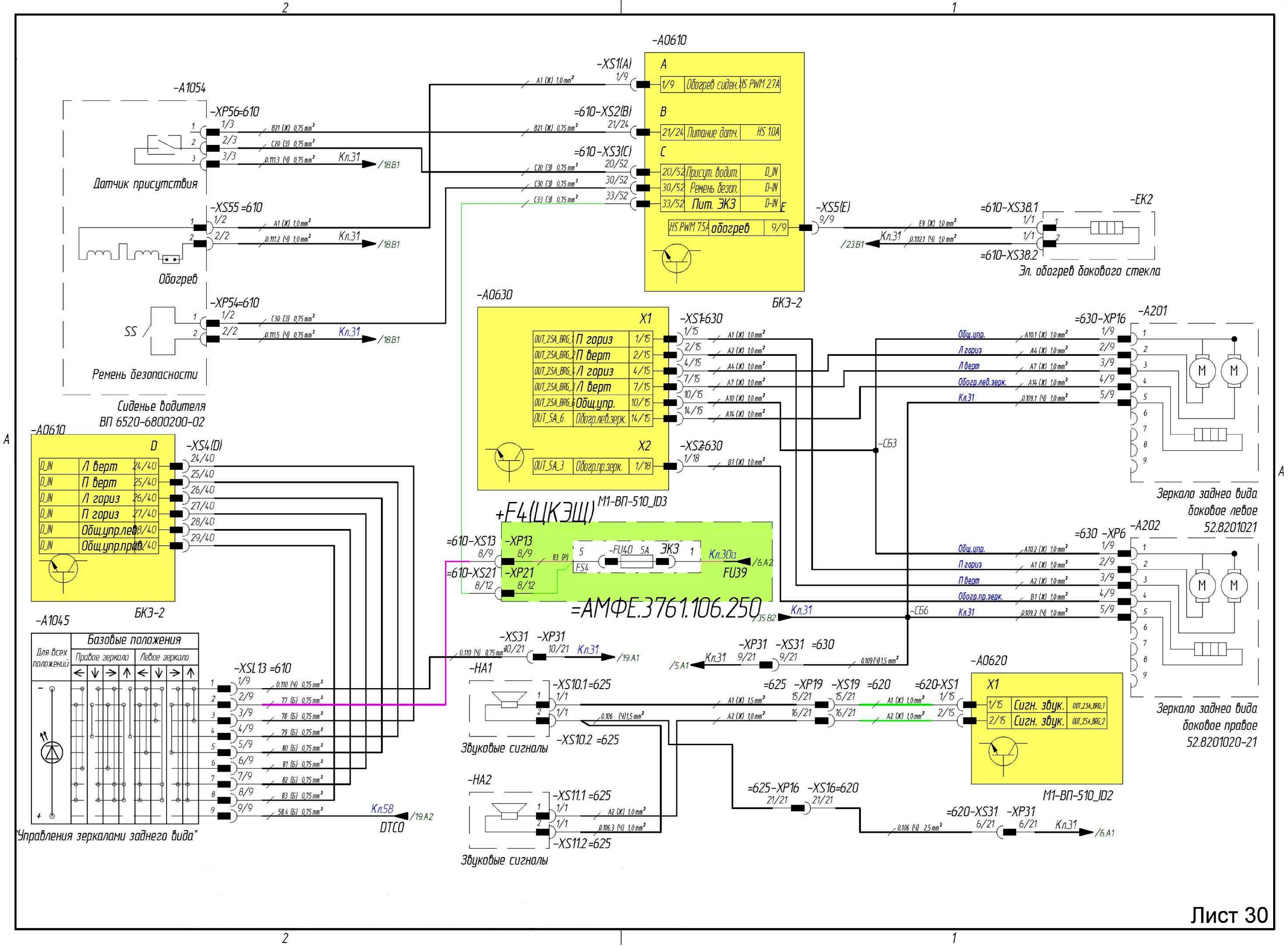

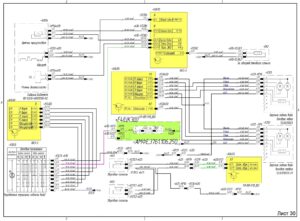

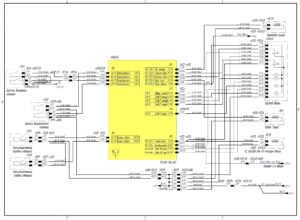

Лист 30. Управление и подогрев зеркал, обогрев сиденья, обогрев бокового стекла водителя, звуковой сигнал.

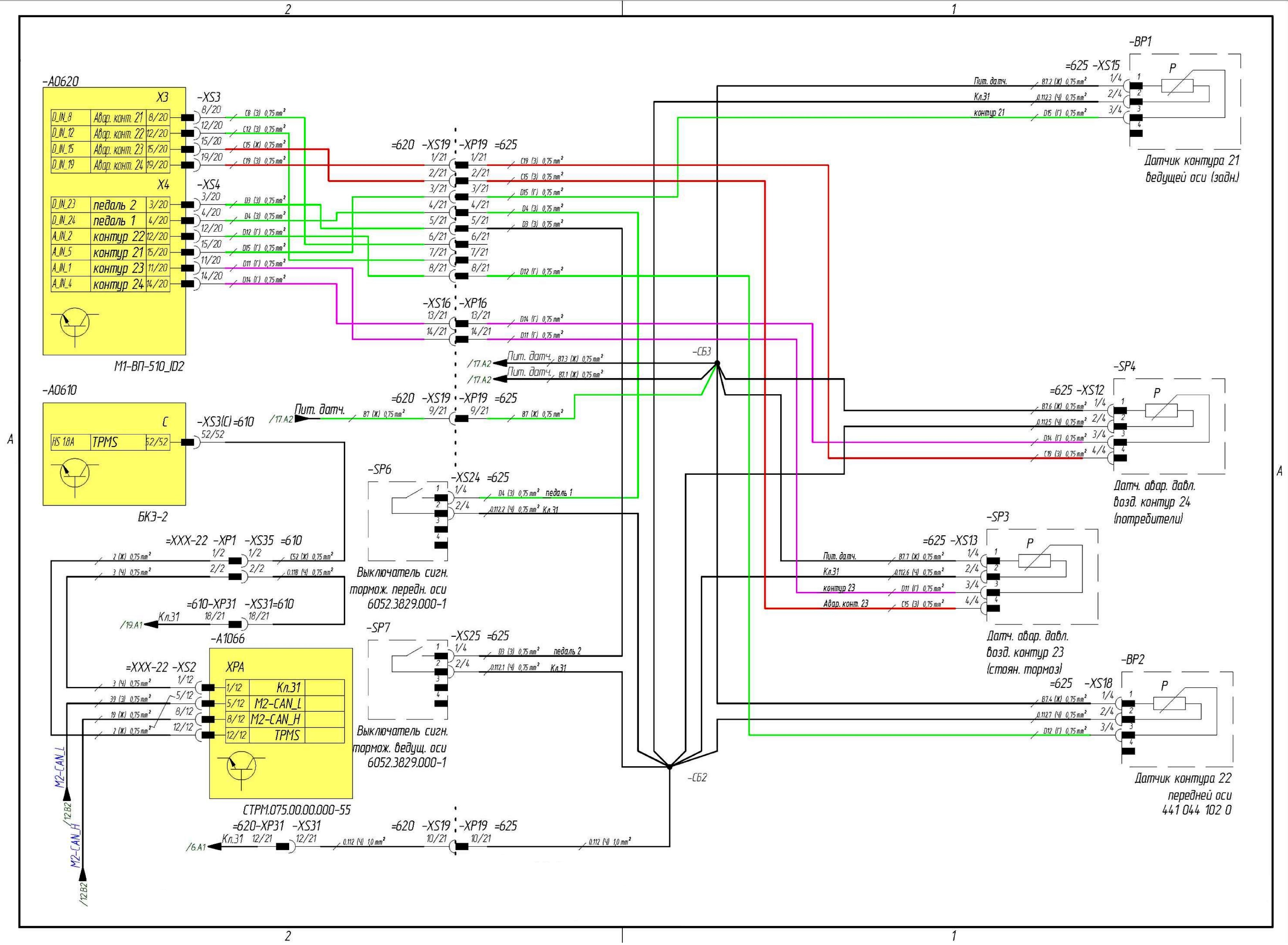

Лист 31. Датчики воздушных контуров, выключатель пневматического сигнала торможения.

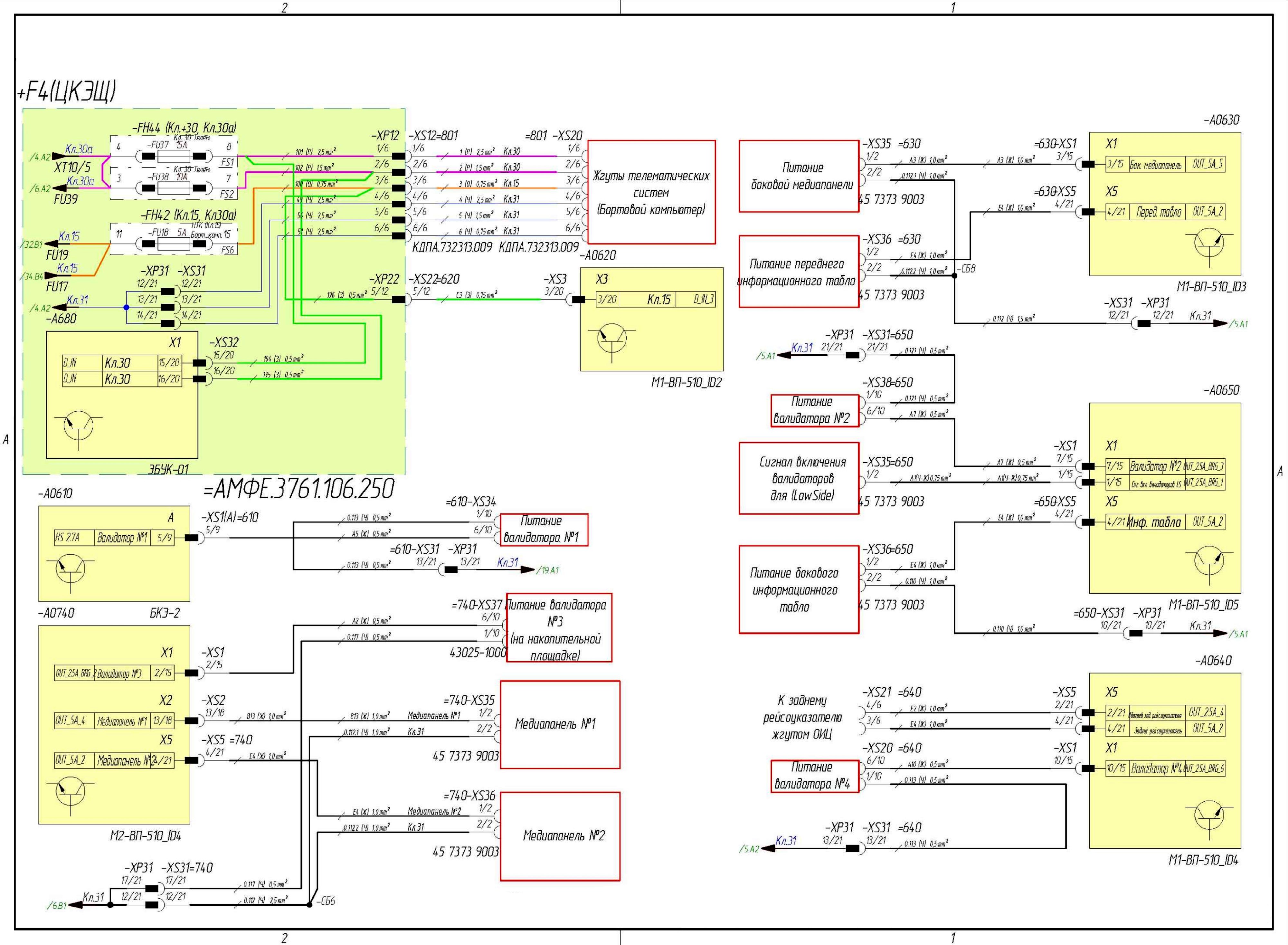

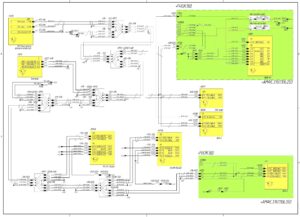

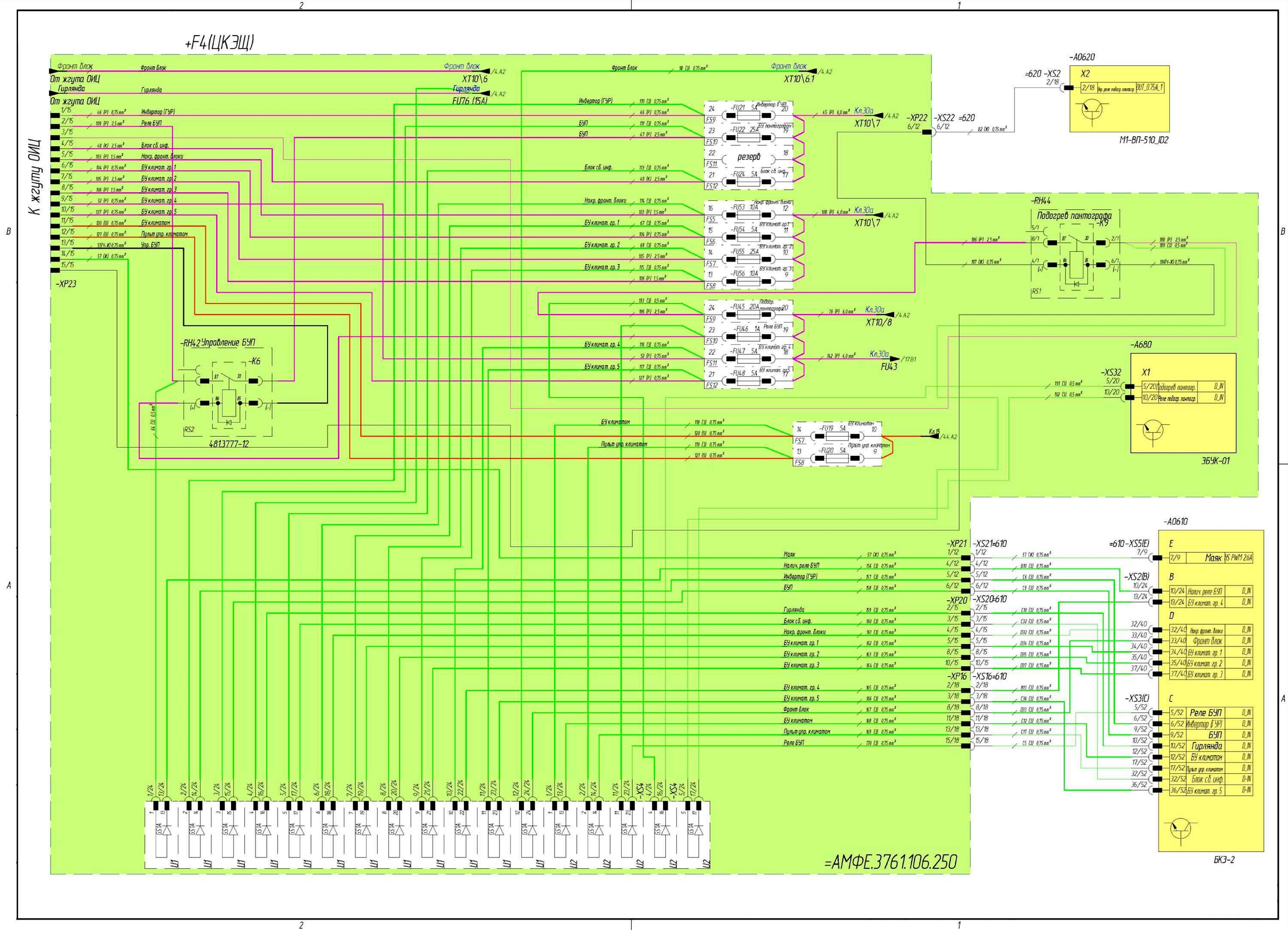

Лист 32. Центральный коммутационный щит (ЦКЭЩ), подключение оборудования ОИЦ.

Лист 33. Центральный коммутационный щит (3КЭЩ), подключение оборудования ОИЦ.

Лист 34. Подключение: доп. оборудование, магнитола, розетка в кабине водителя, динамики в салоне.

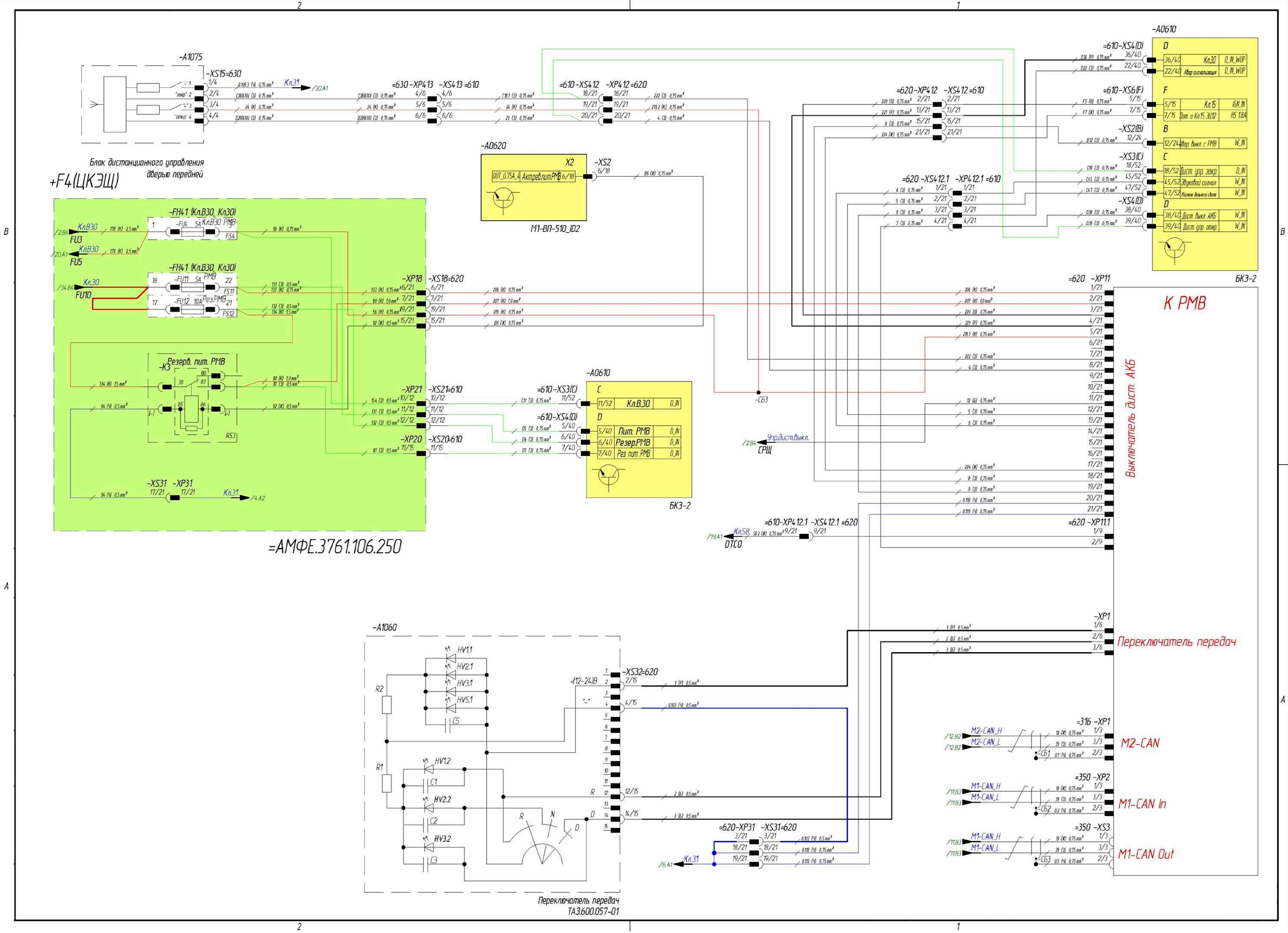

Лист 35. Подключение РМВ, переключателя передач.

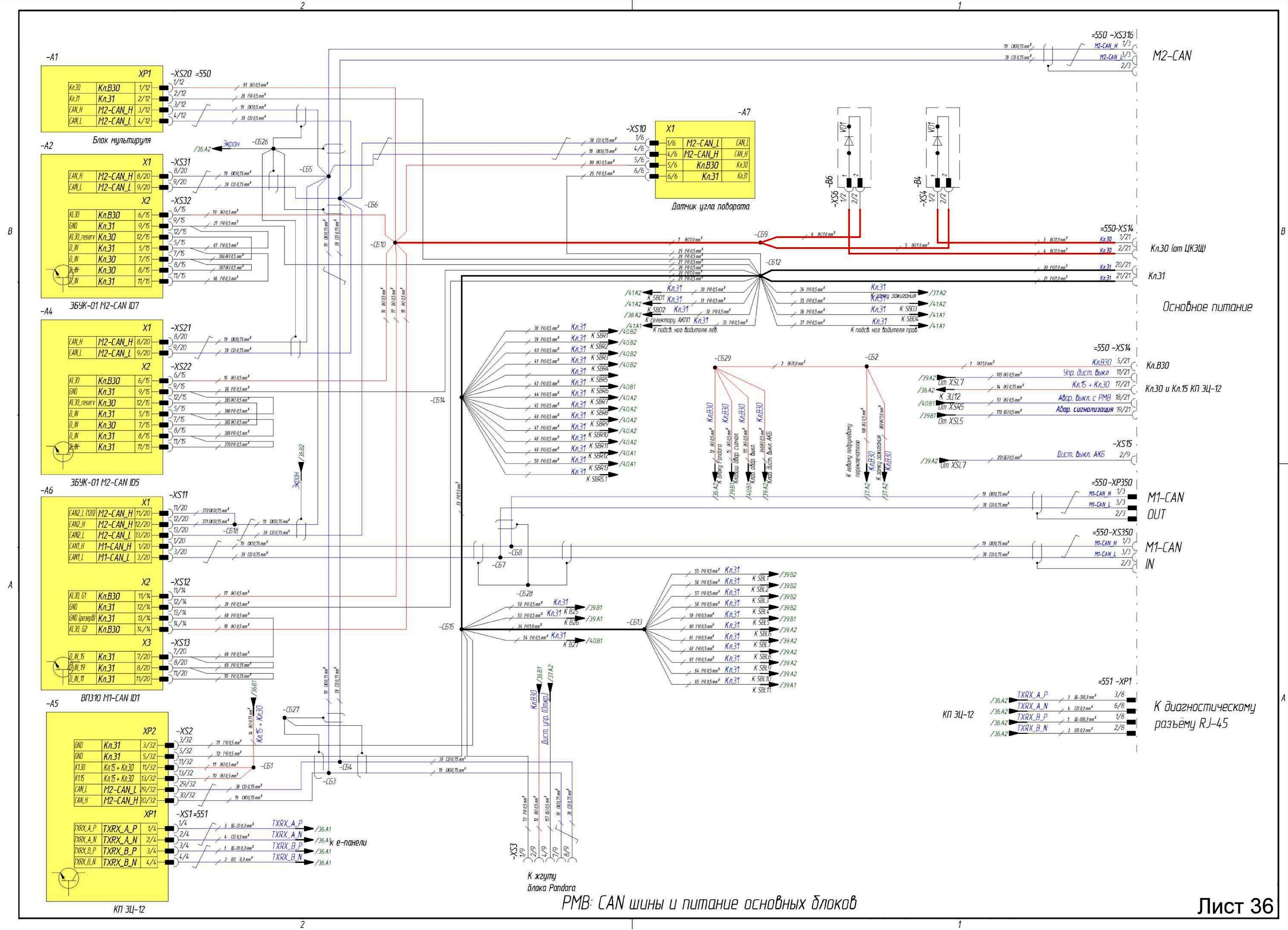

Лист 36. РМВ: CAN шины и питание основных блоков.

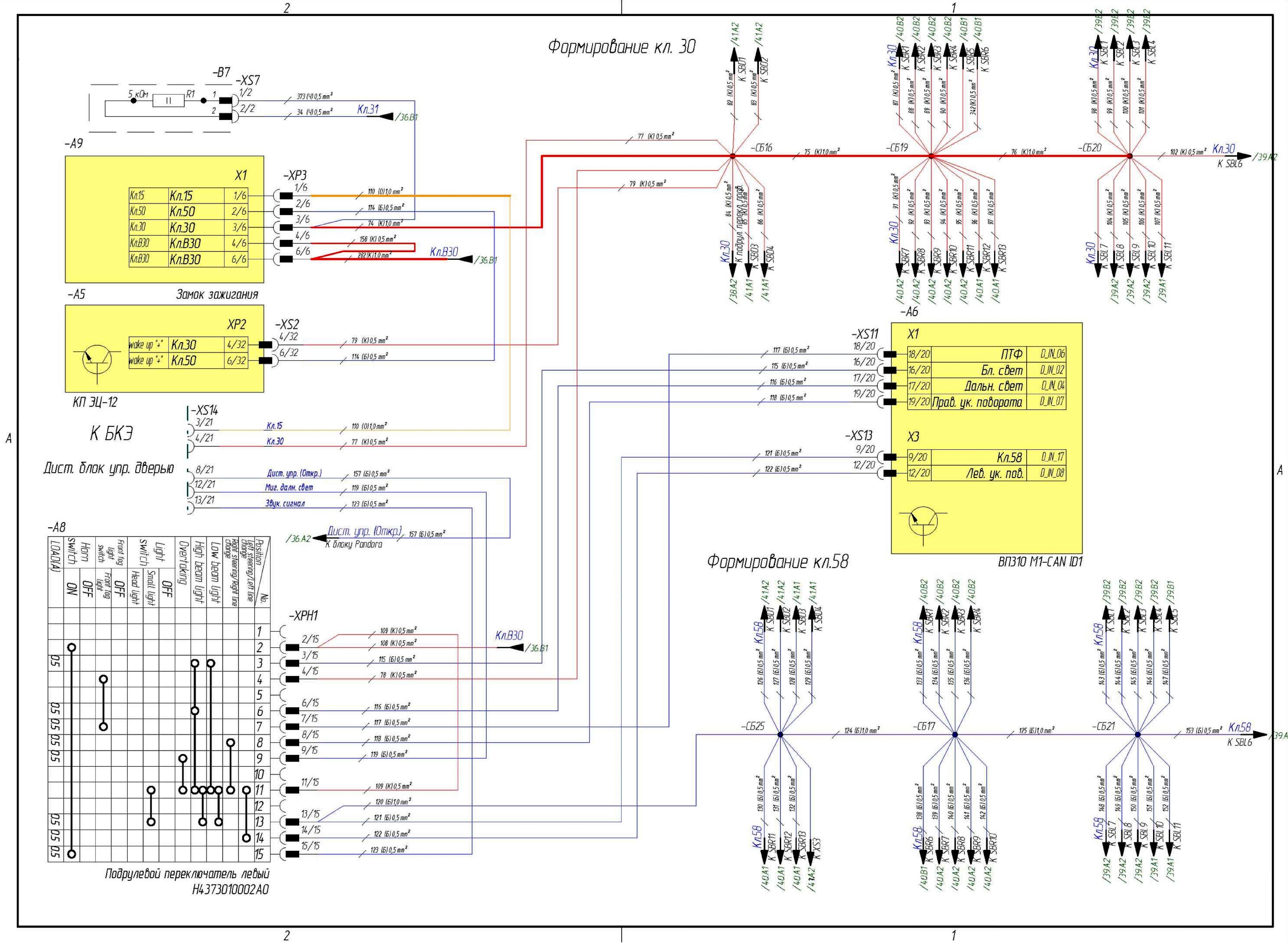

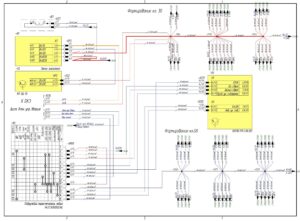

Лист 37. РМВ: Подключение левого подрулевого переключателя и замка зажигания.

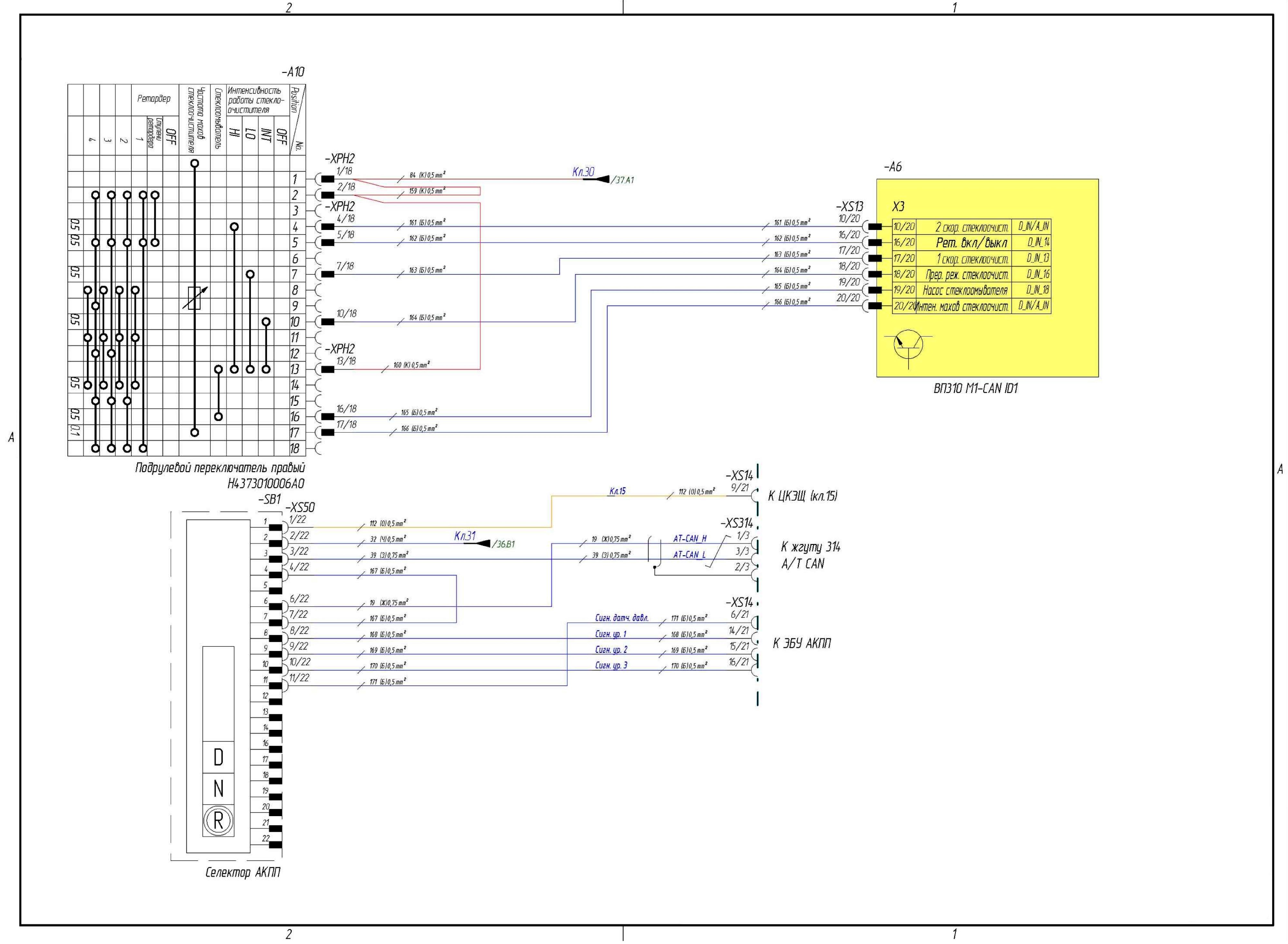

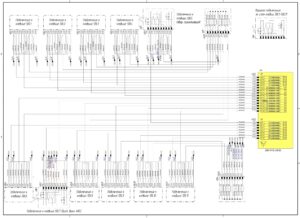

Лист 38. РМВ: Подрулевой переключатель правый, селектор передач АКПП.

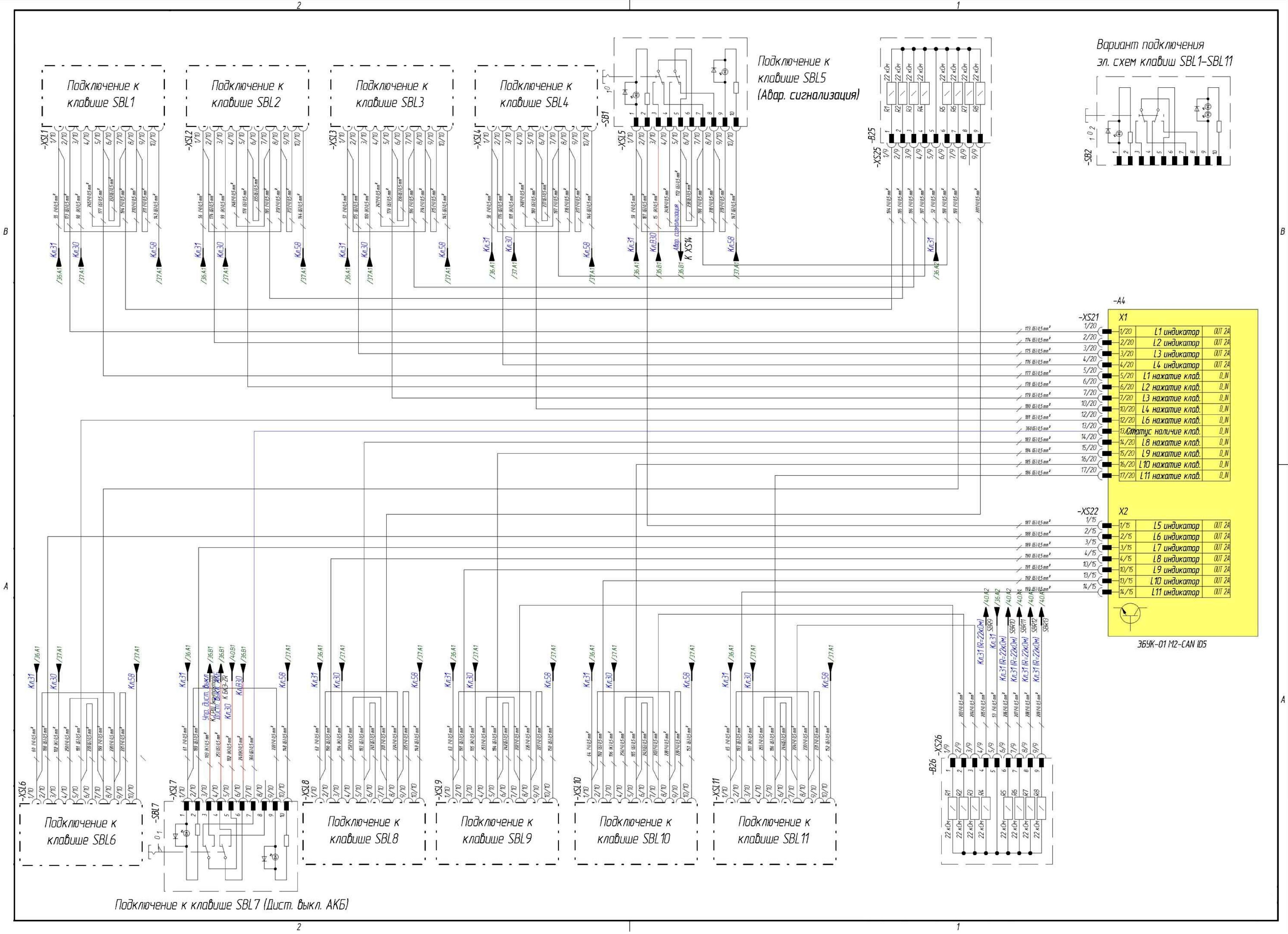

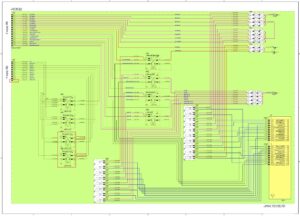

Лист 39. РМВ: Подключение клавиш SBL1-SBL11.

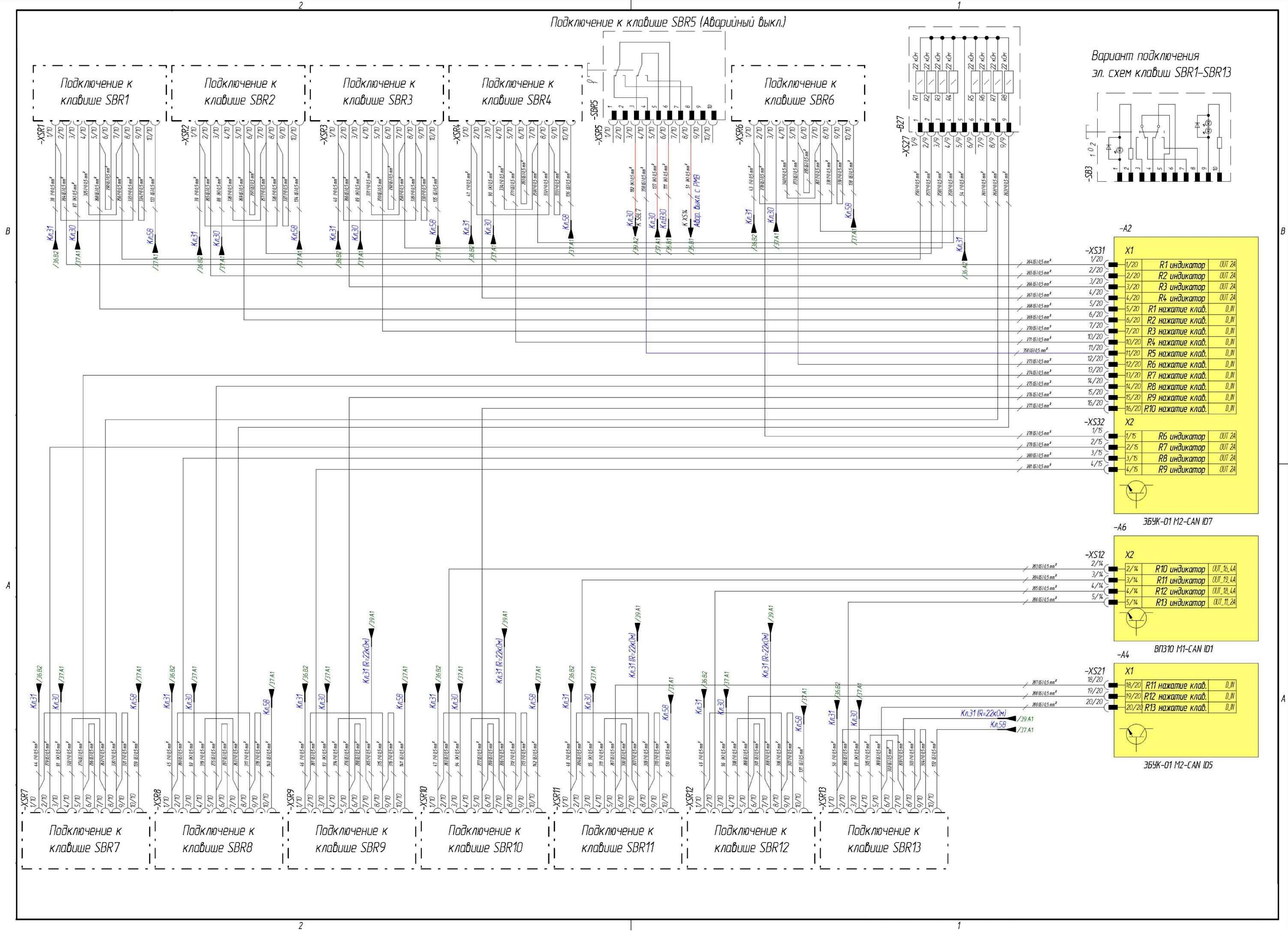

Лист 40. РМВ: Подключение клавиш SBR1-SBR13.

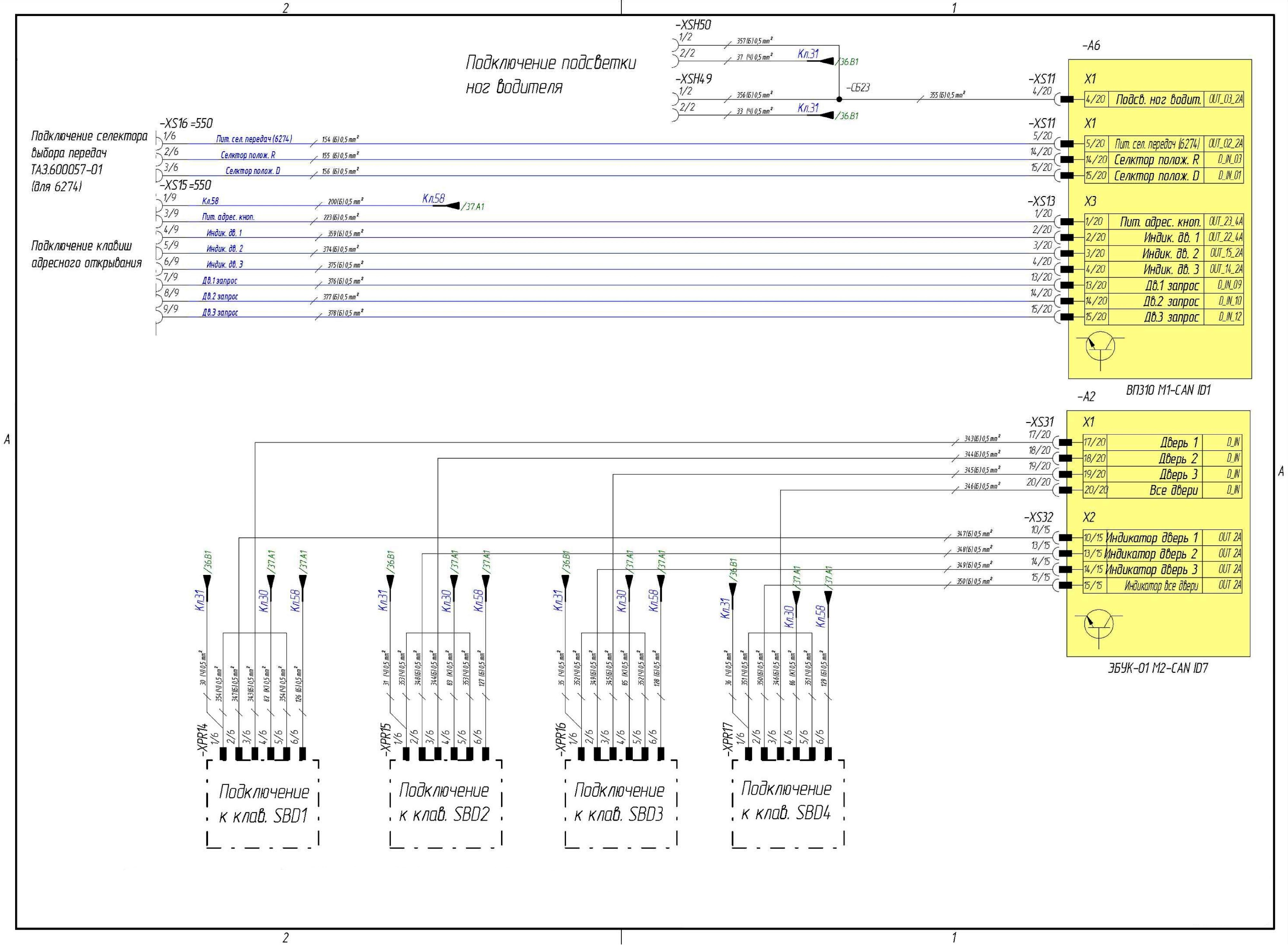

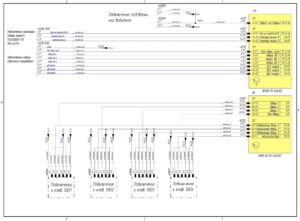

Лист 41. РМВ: Подключение клавиш дверей и подсветка ног водителя, подключение селектора (для 6274), подключение адресных клавиш дверей.

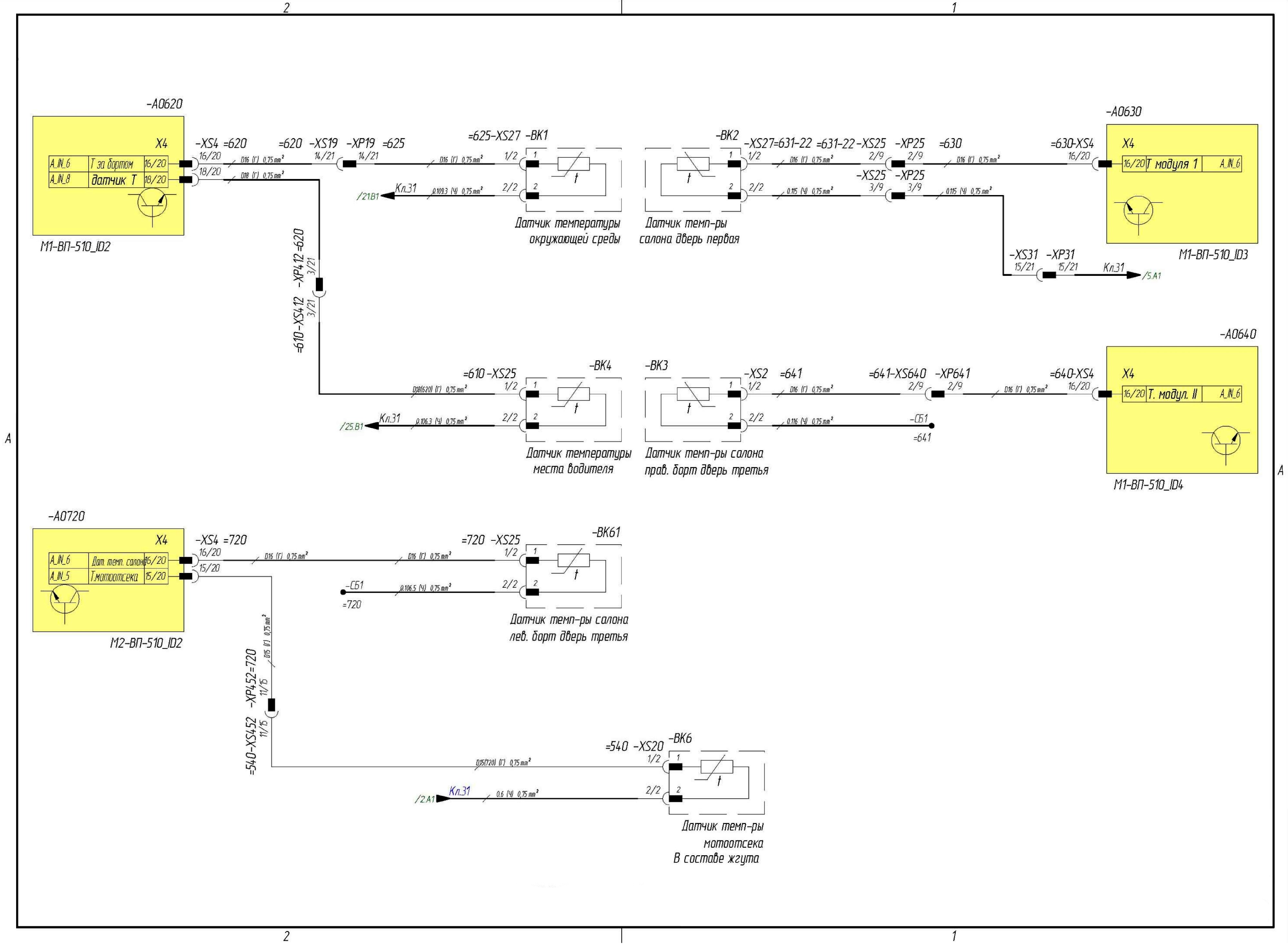

Лист 42. Датчики температуры.

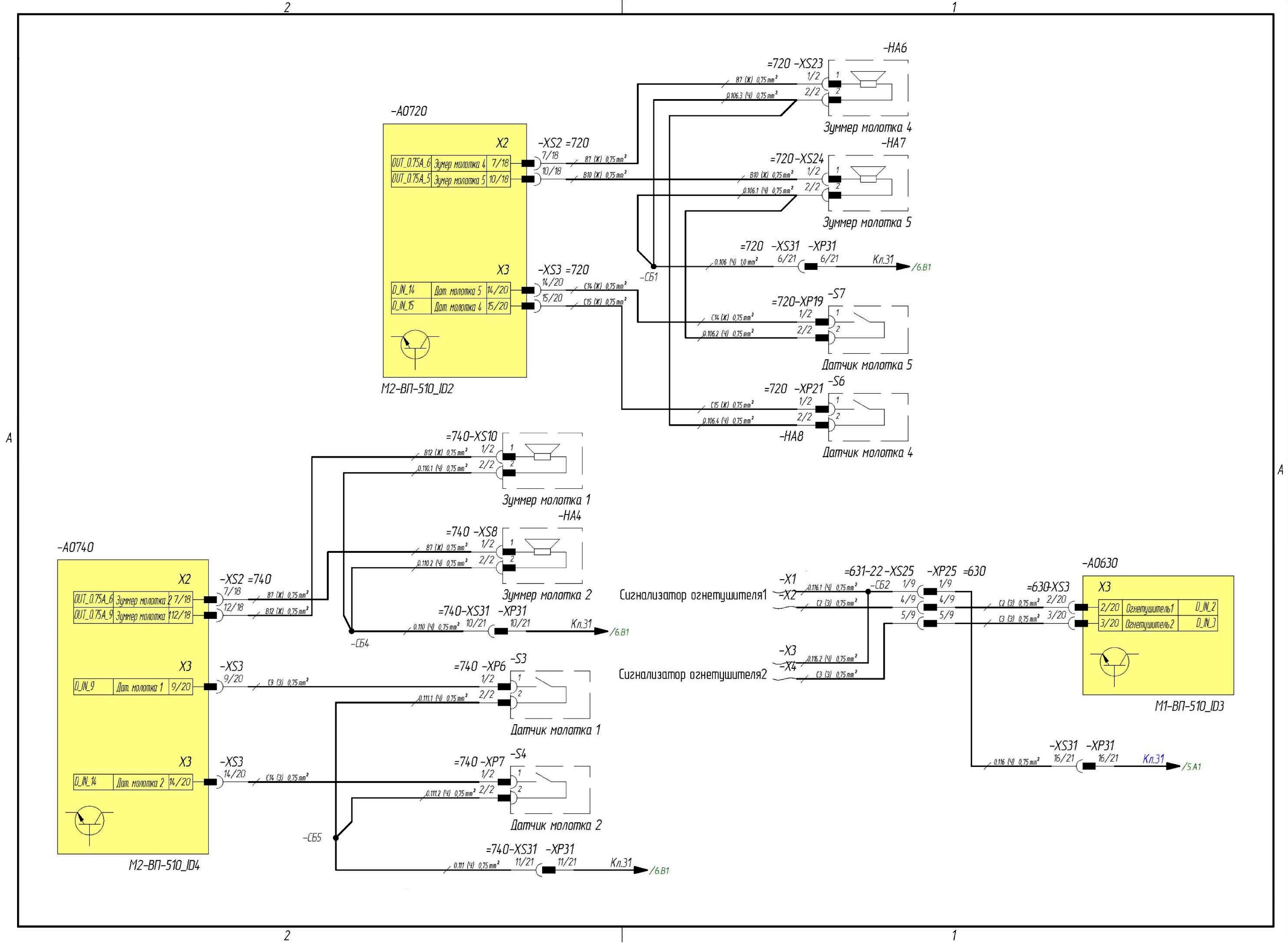

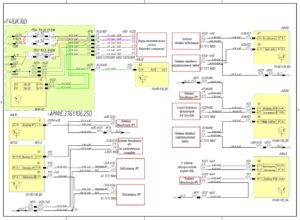

Лист 4З. Датчики молотков, зуммеры молотков, датчики огнетушителей.

Лист 44. Точки подключения телематической системы.

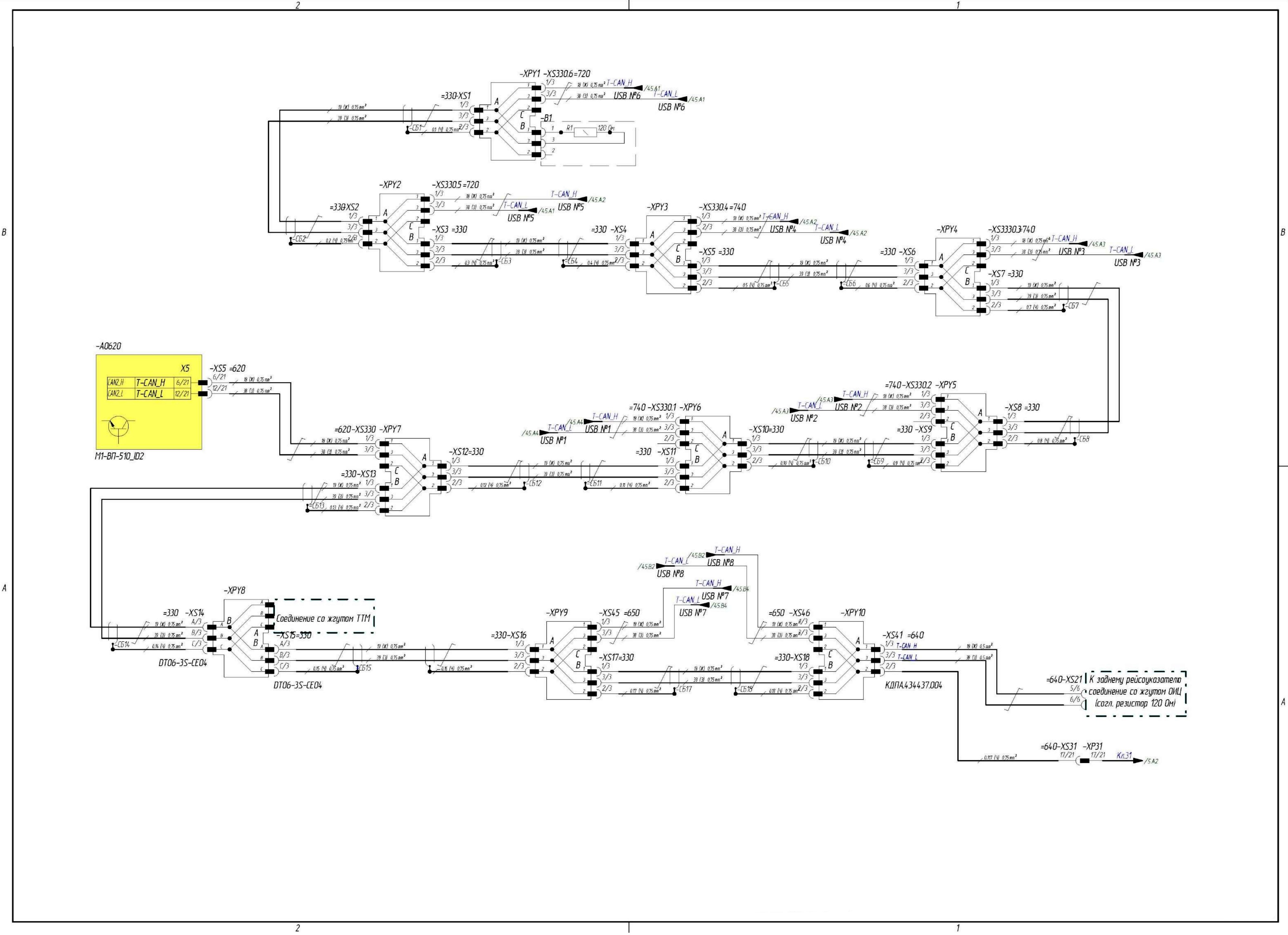

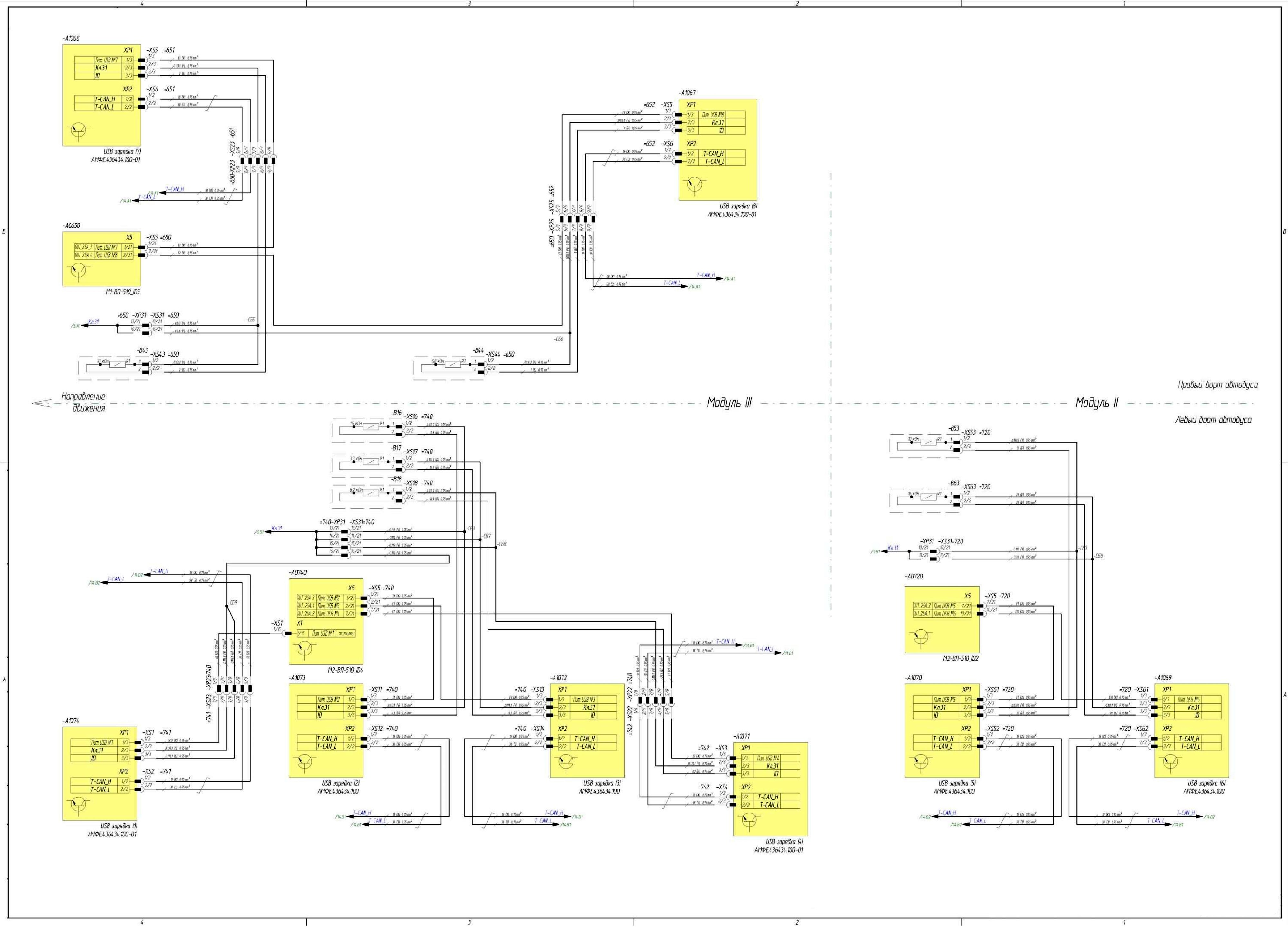

Лист 45. USB зарядные устройства подключение.
