Предохранители и реле электробуса ЛиАЗ-6274.

Перейти к главной странице руководства:

Электробус ЛиАЗ-6274 – Устройство и техническое обслуживание.

Смотрите также:

2.11. Передний коммутационный электрощит.

Передний коммутационный электрощит (ПКЭЩ) расположен в салоне в перегородке между салоном электробуса и кабиной водителя. На распределительном щите установлены блоки управления системами, коммутирующие, защитные и другие элементы электрооборудования. Доступ к распределительному щиту закрыт дверкой, которая запирается специальным ключом. На дверке с внутренней стороны укреплена табличка, на которой указаны тип и принадлежность того или иного элемента, а также нумерация проводов штекерных разъемов.

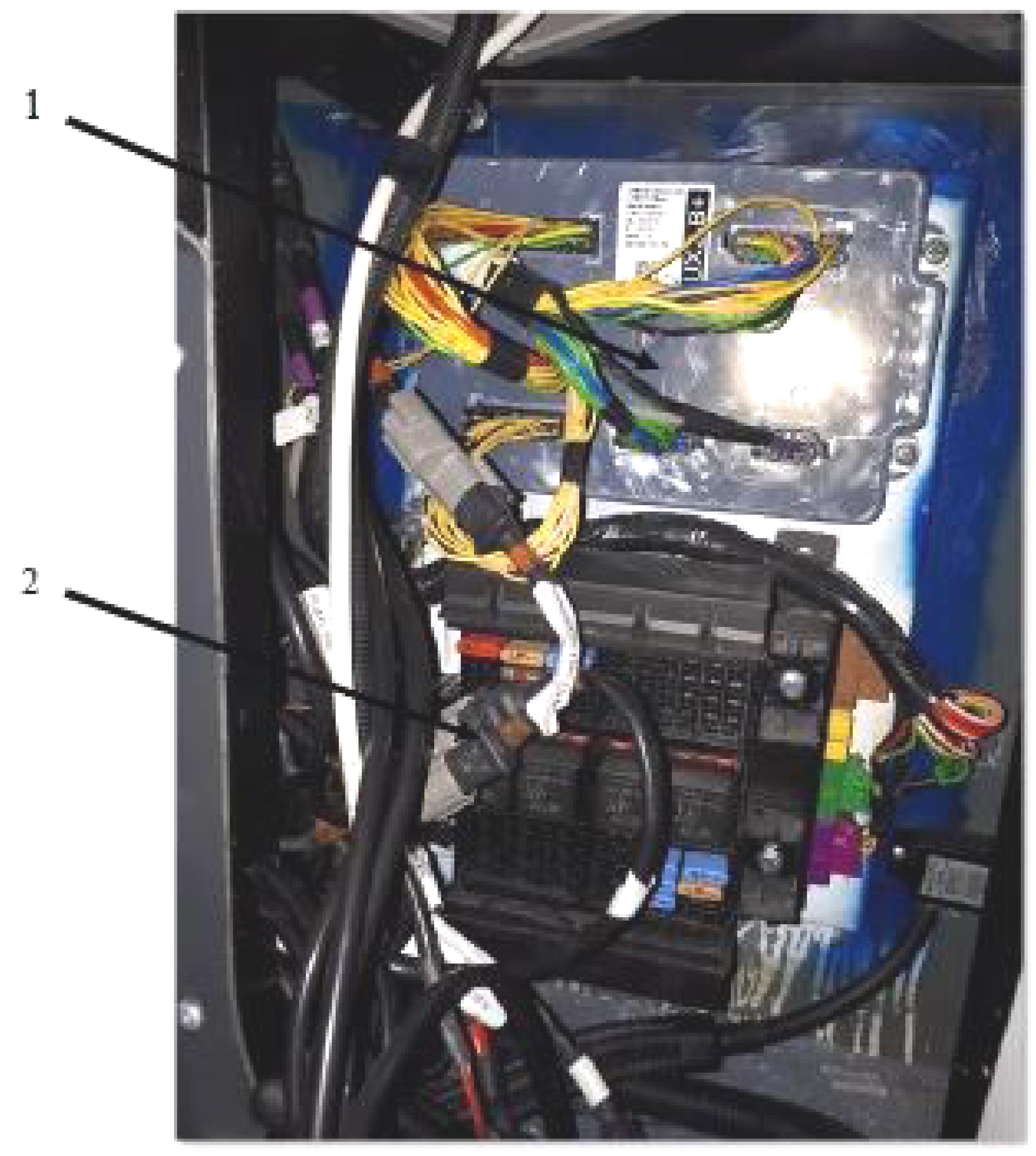

Передний коммутационный электрощит.

1 – Мультиплектор MUX 2B; 2 – Панель предохранителей и реле.

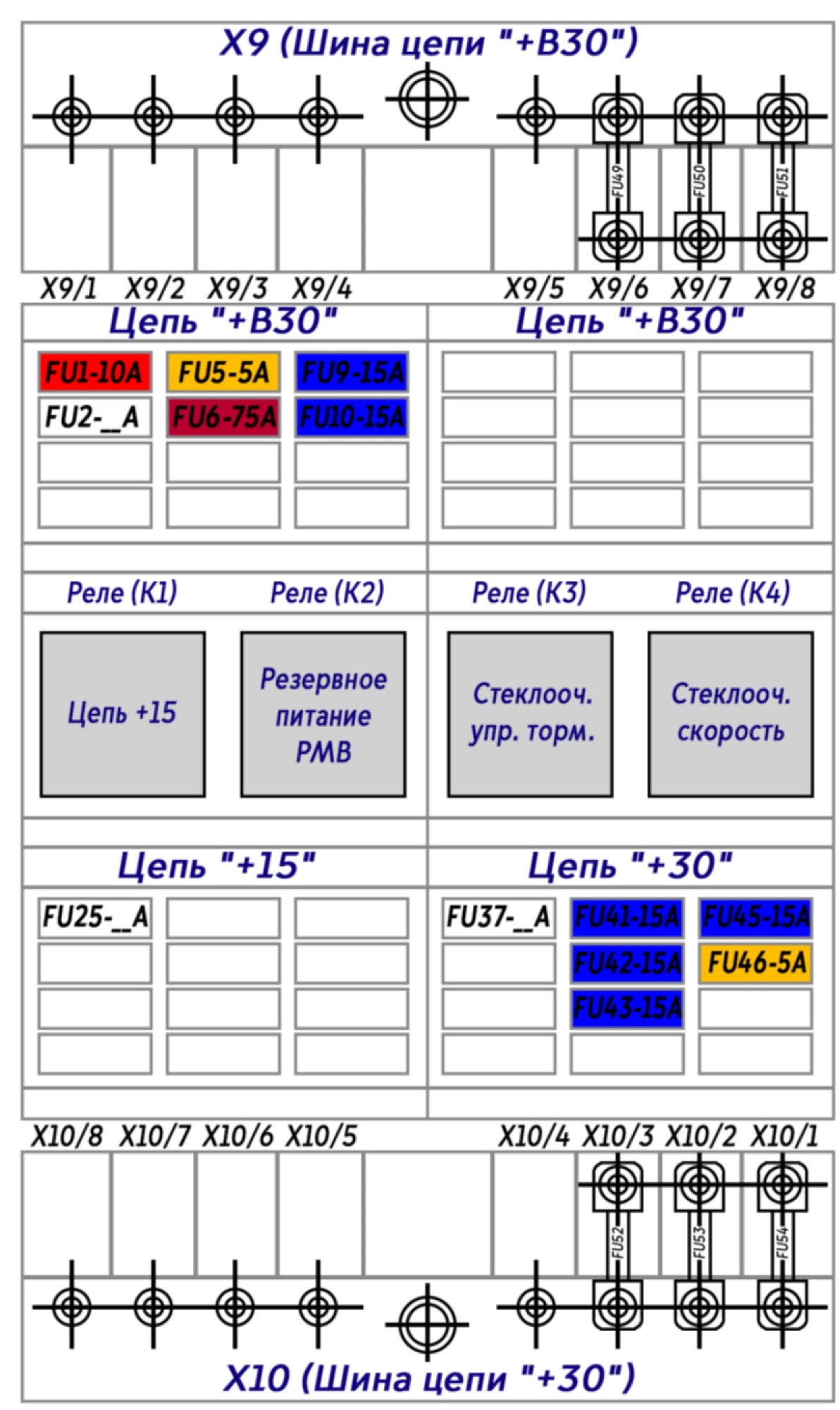

Расположение предохранителей и реле ПКЭЩ.

Предохранители ПКЭЩ.

№ пред.	Цепь питания	Номинал предохранителя, А
FU1	Пожаротушение	10
FU5	Центральный компьютер ZR32A	5
FU6	Центральный компьютер ZR32A	7,5
FU9	MUX2B+ (ID1)	15
FU10	MUX2B+ (ID1)	15
FU41	MUX2B+ (ID2)	15
FU42	MUX2B+ (ID2)	15
FU43	MUX2B+ (ID2)	15
FU45	Стеклоочиститель	15
FU46	MultiViu	5

Реле переднего электрощита.

№ реле	Цепь питания	Номинальный ток реле, А
K1	Цепь «+15»	10
K2	Резервное питание центрального компьютера ZR32A

2.12. Средний коммутационный электрощит.

Средний коммутационный электрощит (СКЭЩ) расположен в салоне в перегородке между салоном электробуса и кабиной водителя. На распределительном щите установлены блоки управления системами, коммутирующие, защитные и другие элементы электрооборудования. Доступ к распределительному щиту закрыт дверкой, которая запирается специальным ключом. На дверке с внутренней стороны укреплена табличка, на которой указаны тип и принадлежность того или иного элемента, а также нумерация проводов штекерных разъемов.

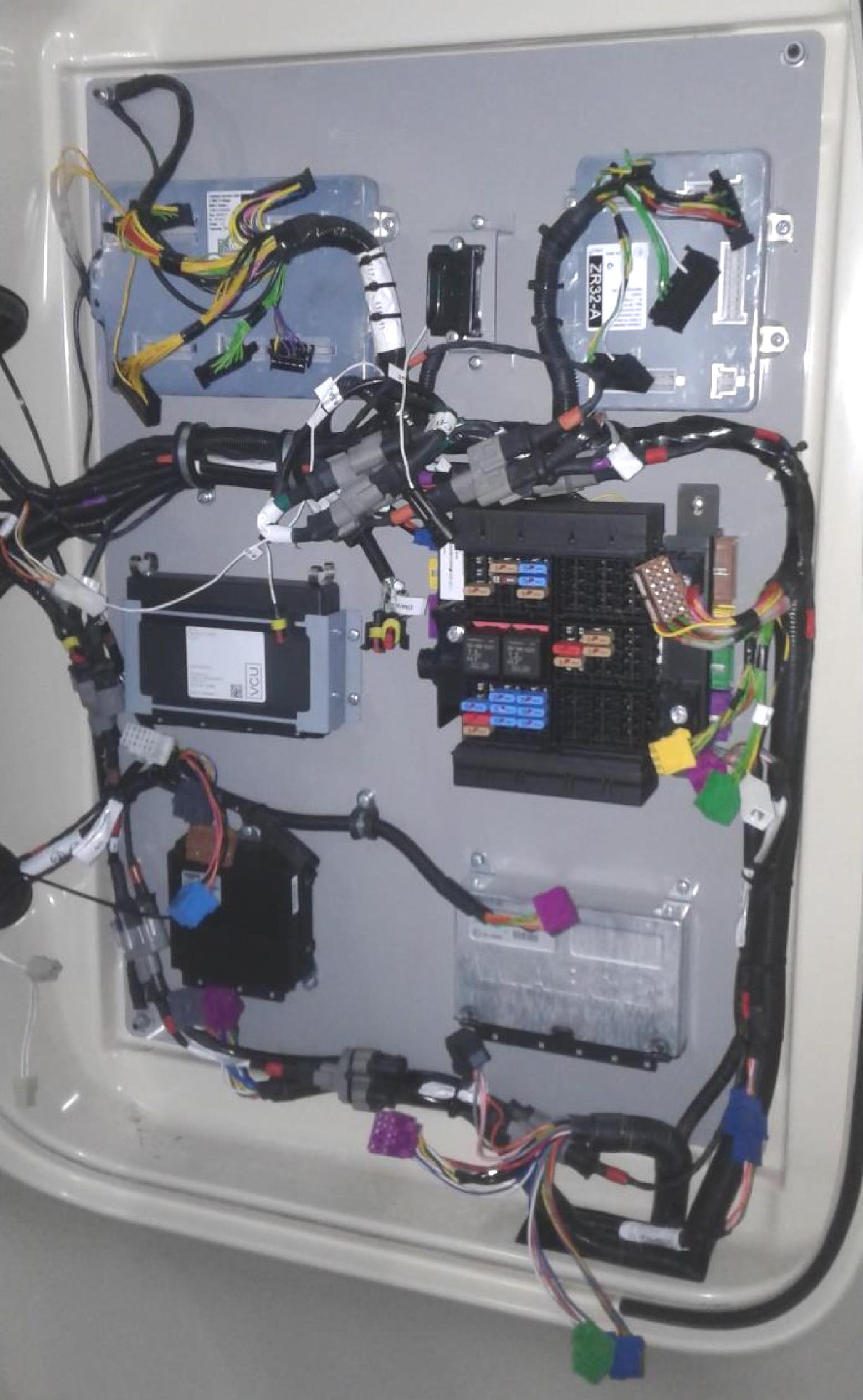

Средний коммутационный электрощит.

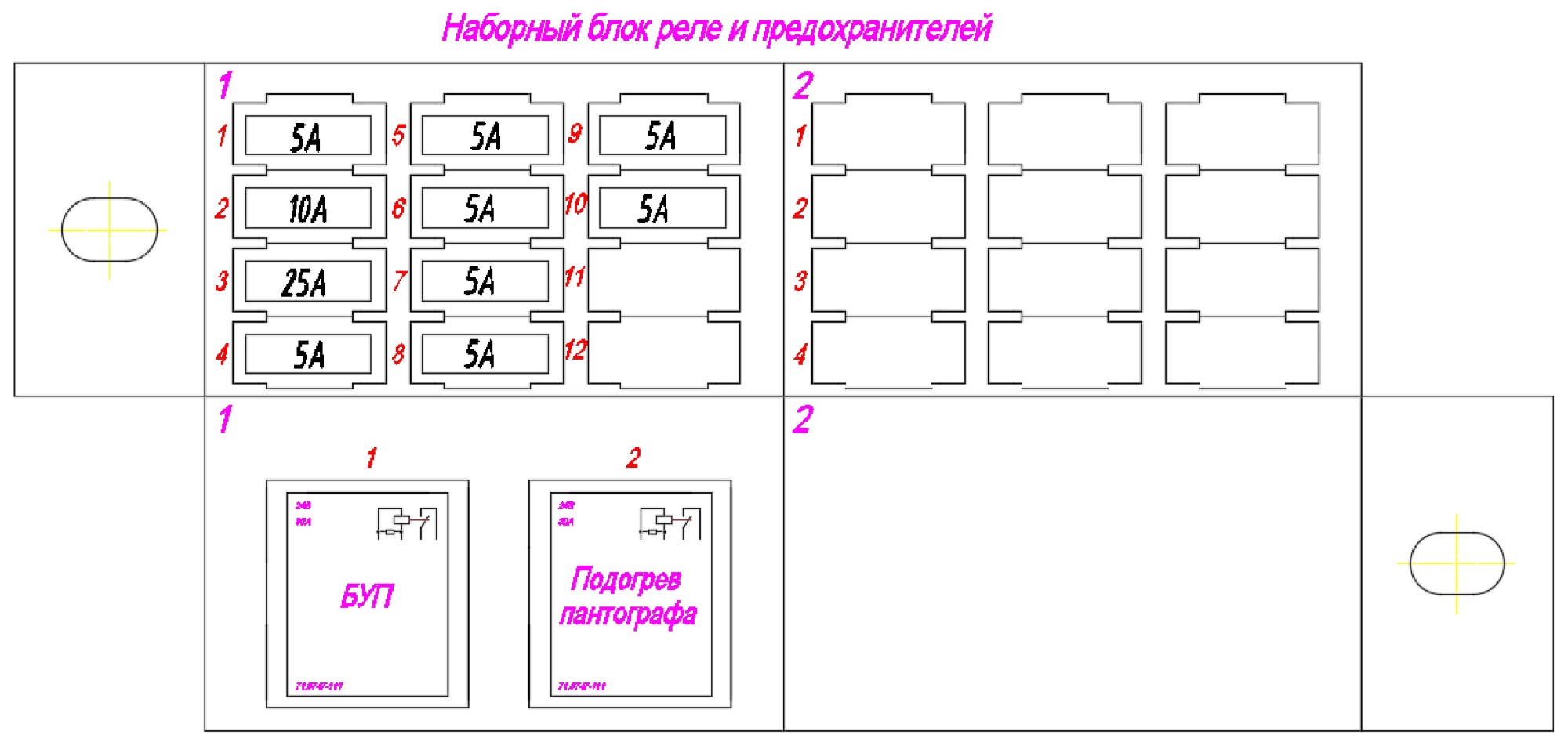

Расположение предохранителей и реле СКЭЩ.

Предохранители среднего электрощита.

№ пред.	Цепь питания	Номинал предохранителя, А
F1.1	Зарядный блок IPLC	5
F1.2	Зарядный блока ICEV	10
F1.3	Блок управления пантографом	25
F1.4	Контактор К1	5
F1.5	Контактор К2	5
F1.6	Контактор К3	5
F1.7	Контактор К4	5
F1.8	Обратная связь контакторов	5
F1.9	ТМС – система термостатирования батарей	5
F1.10	Бортовая зарядная станция ЭВО	5

Реле среднего электрощита.

№ реле	Цепь питания	Номинальный ток реле, А
Секция 1
K1.1	Блок управления пантографом	20
K1.2	Подогрев пантографа	20

2.13. Задний коммутационный электрощит.

Задний коммутационный электрощит (ЗКЭЩ) расположен в перегородке между салоном и моторным отсеком.

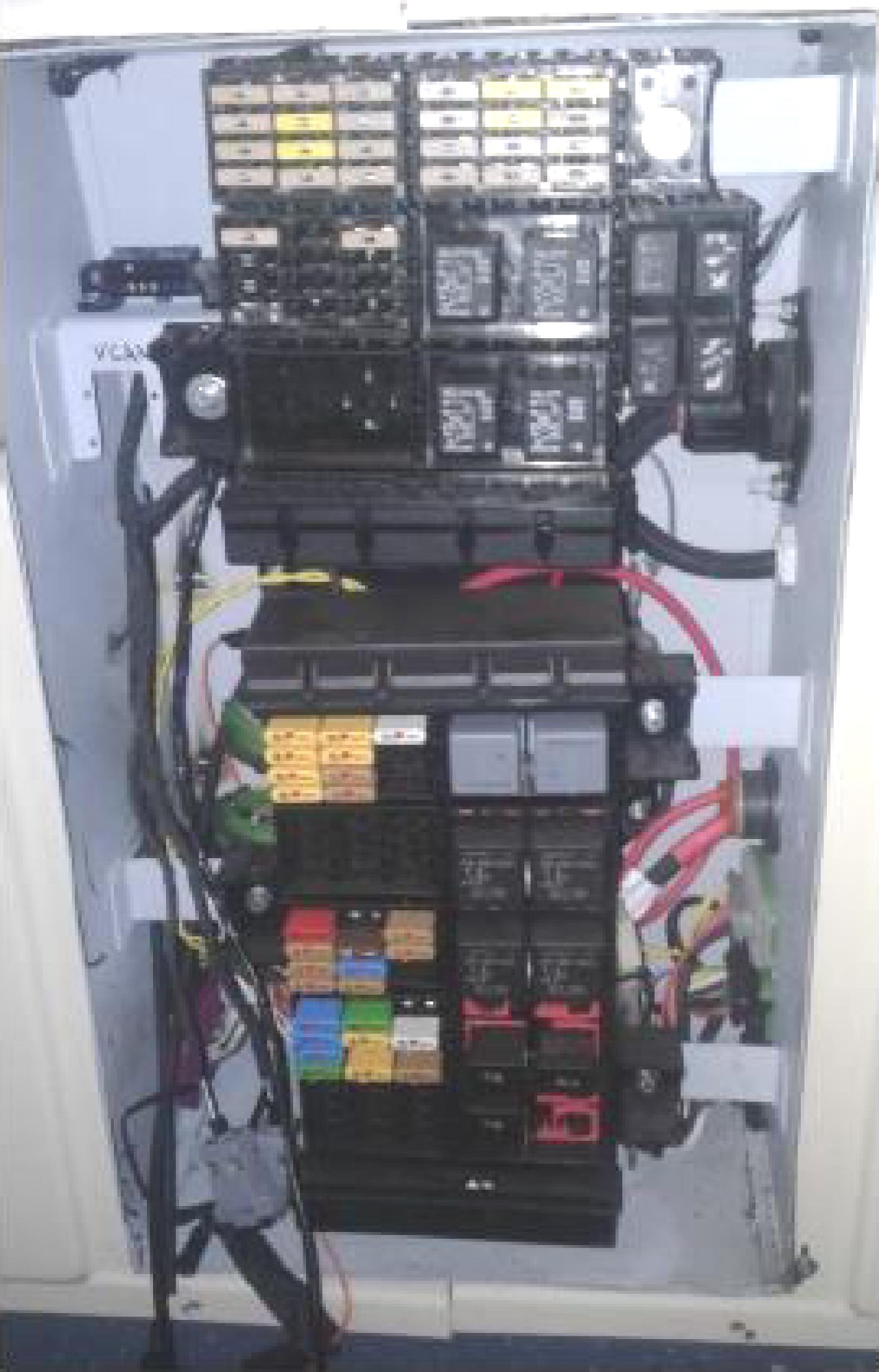

Задний коммутационный электрощит.

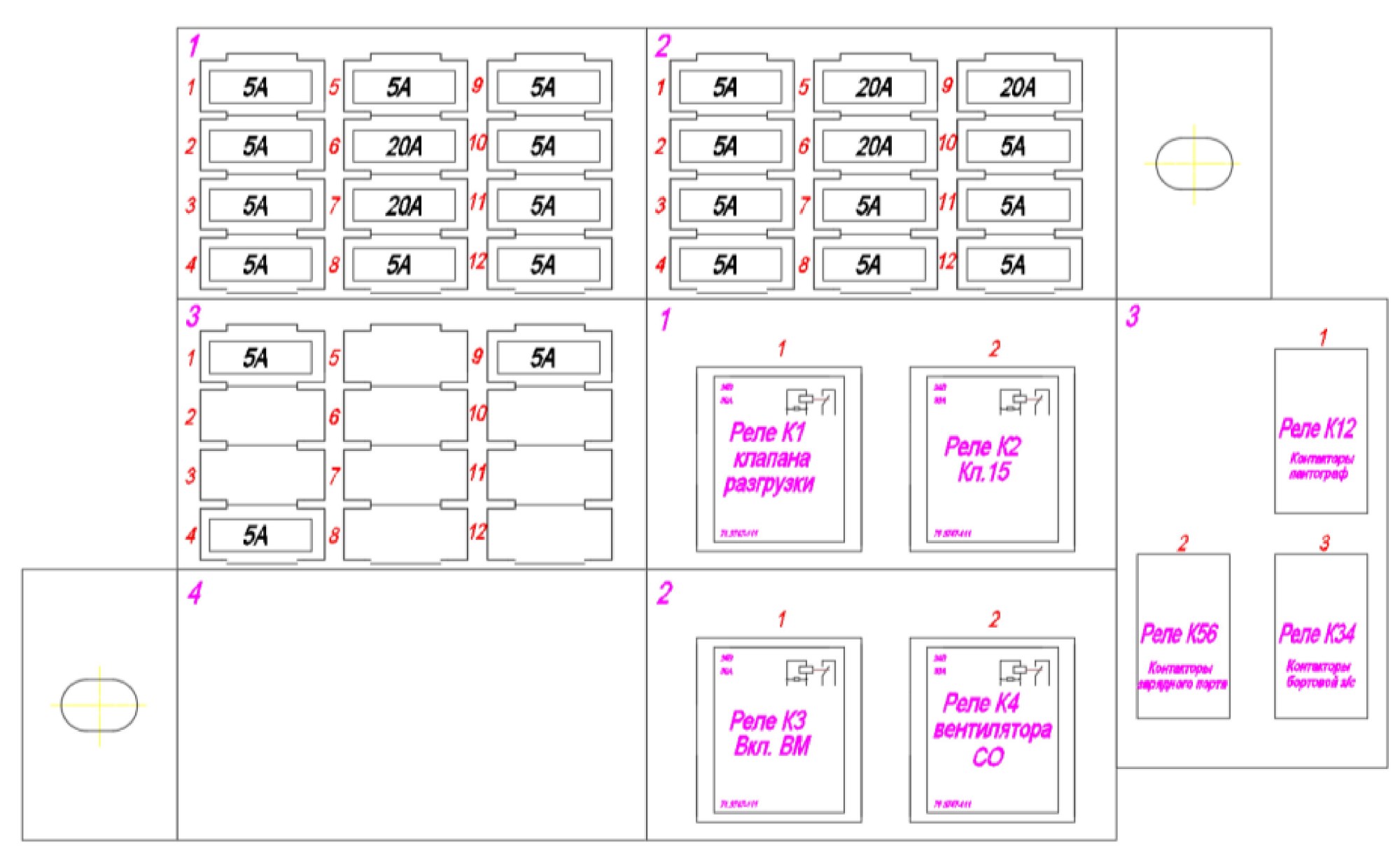

Расположение предохранителей и реле ЗКЭЩ.

Предохранители заднего электрощита.

№ пред.	Цепь питания	Номинал предохранителя, А
Секция 1
F1.1	Батарейный блок 1	5
F1.2	Батарейный блок 2	5
F1.3	Батарейный блок 3	5
F1.4	Батарейный блок 4	5
F1.5	Батарейный блок 5	5
F1.6	Насос СО	20
F1.7	Блок управления двигателем DICO	20
F1.8	Блок управления двигателем DICO	5
F1.9	Преобразователь компрессора кондиционера и сети 24В – AUX 1	5
F1.10	Преобразователь воздушного компрессора и ГУР – AUX 2	5
F1.11	Тяговый инвертор ELFA 1	5
F1.12	Тяговый инвертор ELFA 2	5
Секция 2
F2.1	Клапан разгрузки воздушного компрессора	5
F2.2	Обратная связь автоматов преобразователей Aux 1 и Aux 2	5
F2.3	15 кл. мастер-блок	5
F2.4	Счётчик моточасов возд. компрессора	5
F2.5	30 кл. мастер-блок	20
F2.6	Вентилятор СО	20
F2.7	Реле 15 кл.	5
F2.8	Разрядный контактор К7	5
F2.9	30 кл. тяговая батарея	20
F2.10	Реле тяговой батареи	5
F2.11	Контактор зарядного порта К5	5
F2.12	Контактор зарядного порта К6	5
Секция 2
F3.1	Датчик давления СО	5
F3.2
F3.3
F3.4	GND блока управления DICO	5
F3.9	Преобразователь ГУР

Реле среднего электрощита.

№ реле	Цепь питания	Номинальный ток реле, А
Секция 1
K1.1	К1 – клапан разгрузки возд. компрессора	20
K1.2	K2 – клемма 15	20
Секция 2
K2.1	К3 – Питание тяговой батареи	20
K2.2	К4 – Вентилятор СО	20
Секция 3
K3.1	Контакторы пантографа К1, К2	20
K3.2	Контакторы зарядного порта К5, К6	20
K3.3	Контакторы бортовой з/с К3, К4	20
