Эмулятор STAG Clipper (CLEAR). Инструкция по обслуживанию.

Эмулятор STAG Clipper. Инструкция по обслуживанию.

03.03.2015

1. Технические данные.

Напряжение питания	10…15 В
Макс. коммутируемый ток	5 A
Время включения реле	45…65 с
Степень защиты оболочки	IP40
Рабочая температура	-40…+80°C

2. Принцип действия.

STAG Clipper – это временная цепь, которая служит для задержки выключения оборудования в автомобиле.

После подачи сигнала от замка зажигания происходит включение реле (замыкание контактов). После выключения замка зажигания контакты еще замкнуты примерно в течение 60 сек, после чего они размыкаются. О включении реле сигнализирует свечение зеленого светодиода LED, расположенного на плате рядом с разъемом (свечение светодиода видно после отгибания резиновой защиты разъема).

Примечание:

Не превышать допустимый уровень коммутируемого тока. Если в оборудование, которое должно быть подключено к STAG Clipper, не входит предохранитель, то рекомендуется использовать предохранитель 7,5 A (опционально), как показано на схеме.

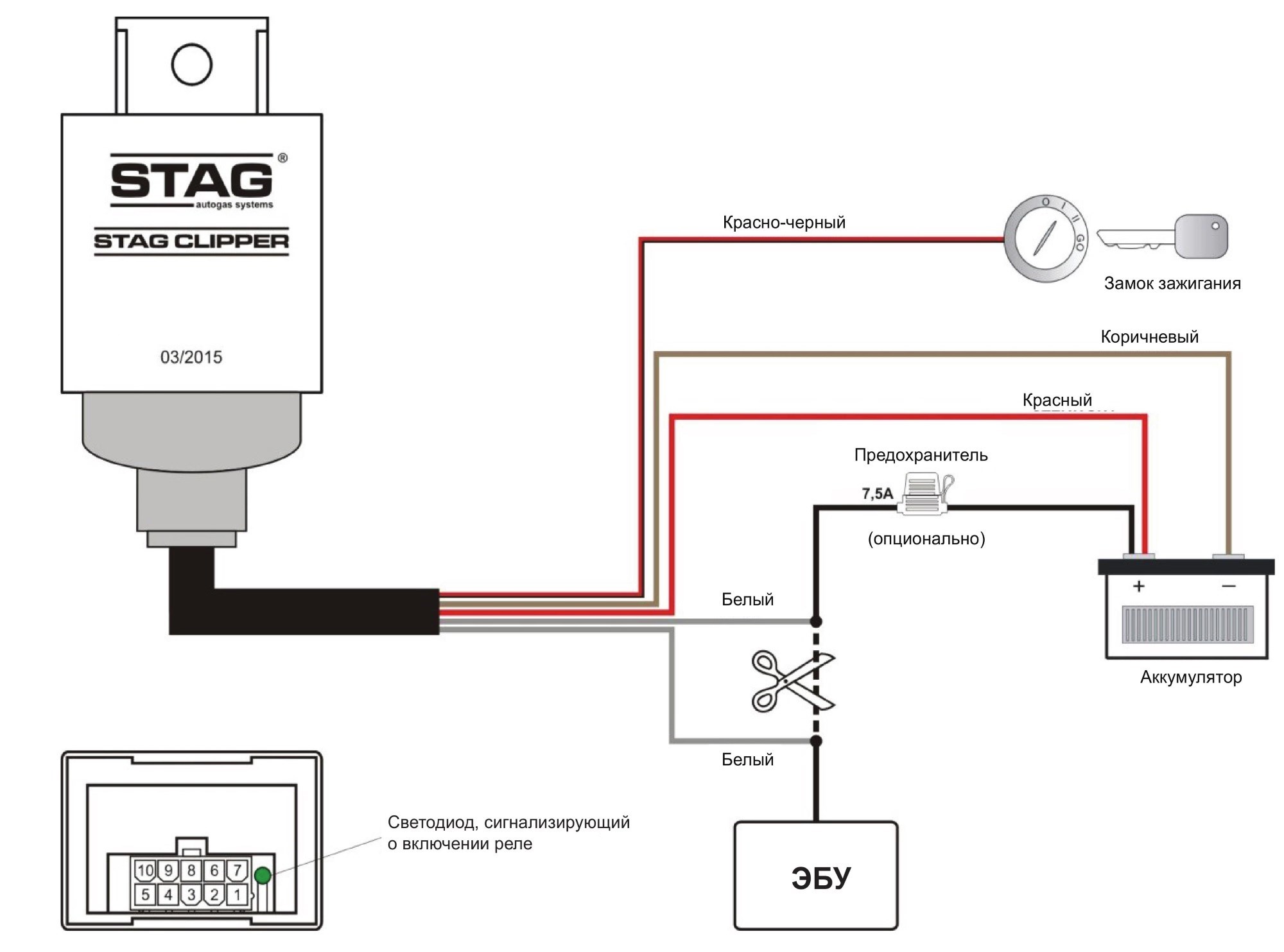

3. Схема подключения.

Входящий в комплект жгут эмулятора подключите согласно нижеприведенной схеме, согласно цветам, которые представлены в таблице.

Таблица 1. Таблица с обозначением проводов.

№	Цвет провода	Описание подключения
1	Красный	+12 В от аккумулятора
2	Коричневый	Масса
3	Красно-черный	+12 В замок зажигания
4	Белый	Контакты реле (в нормальном положении разомкнуты)
5	Белый	Контакты реле (в нормальном положении разомкнуты)
