Код ошибки Р0122 М7.9.7 ВАЗ-21114 (1,6 л 8 кл.) ЕВРО-2.

Перейти к списку кодов ошибок:

Коды ошибок М7.9.7 ВАЗ-21114 (1,6 л 8 кл.) ЕВРО-2.

Перейти к главной странице руководства по диагностике:

Система управления двигателем ВАЗ-21114 (1,6 л 8 кл.) с распределенным последовательным впрыском топлива под нормы токсичности ЕВРО-2 (контроллер М7.9.7).

Код Р0122. Цепь датчика положения дроссельной заслонки, низкий уровень сигнала.

Код Р0122 заносится, если:

– двигатель работает;

– напряжение сигнала датчика положения дроссельной заслонки менее 0,2 В.

Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности. При включении зажигания прибор DST-2М показывает значение переменной WDKBA равным 5,9%.

Датчик положения дроссельной заслонки имеет функцию автоматического обнуления. Если напряжение в пределах 0,35…0,7 В, контроллер использует это значение, как соответствующее закрытому положению дроссельной заслонки.

Если напряжение выходит за диапазон автоматического обнуления при закрытой дроссельной заслонке, то необходимо проверить трос привода дроссельной заслонки на заедание и привод на исправность.

Если они в норме, продолжить диагностику.

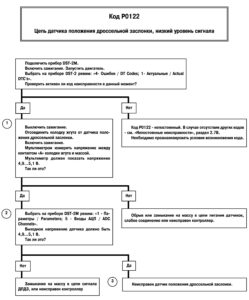

Описание проверок.

Последовательность соответствует взятым в кружок цифрам на карте.

1. Проверяется наличие напряжения питания.

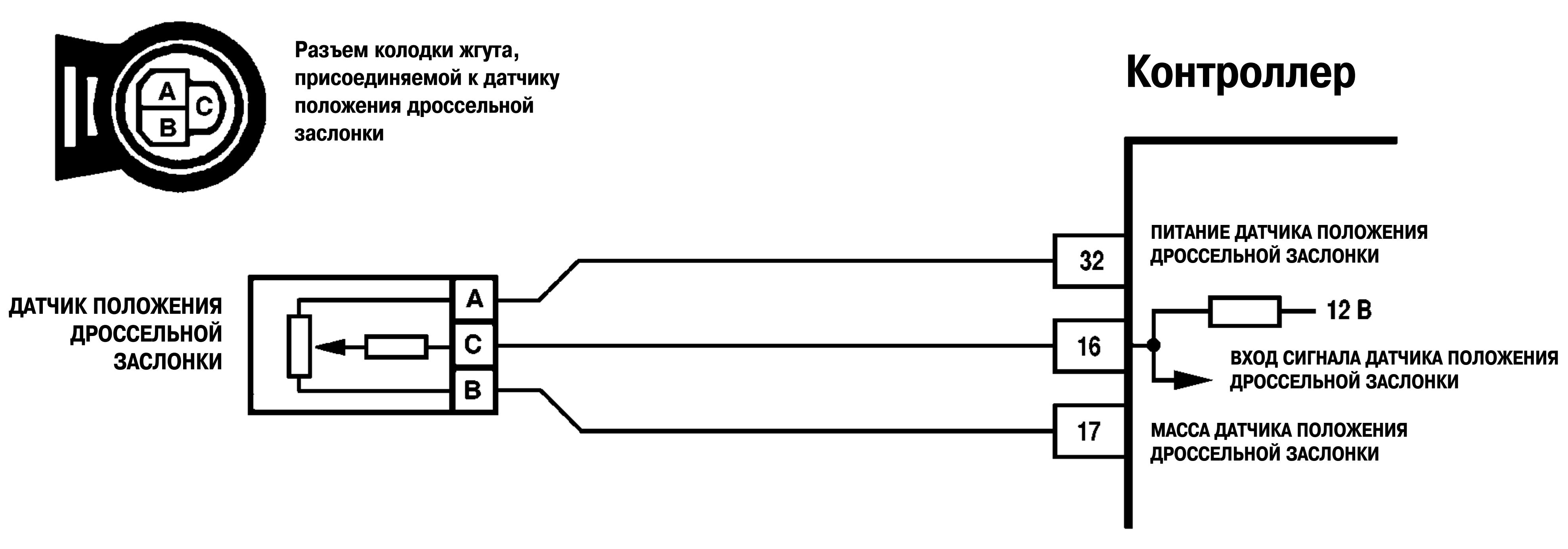

Согласно внутренней схемотехнике контроллера М7.9.7 при отключенном датчике положения дроссельной заслонки на контакте «A» колодки жгута должно присутствовать напряжение +6±0,1 В.

2. Проверяется исправность цепи входного сигнала.

3. После замены датчика необходимо сбросить величину автоматического обнуления. Эта процедура выполняется с помощью прибора DST-2M в режиме “5 – Прочие испытания / Misc. Tests; 1 – Сброс ЭБУ с инициализацией / ECU First Init Reset”.
