Код ошибки Р1513 М7.9.7 ВАЗ-21114 (1,6 л 8 кл.) ЕВРО-2.

Перейти к списку кодов ошибок:

Коды ошибок М7.9.7 ВАЗ-21114 (1,6 л 8 кл.) ЕВРО-2.

Перейти к главной странице руководства по диагностике:

Система управления двигателем ВАЗ-21114 (1,6 л 8 кл.) с распределенным последовательным впрыском топлива под нормы токсичности ЕВРО-2 (контроллер М7.9.7).

Код Р1513. Регулятор холостого хода, замыкание цепи управления на массу.

Код Р1513 заносится если:

– двигатель работает;

– напряжение бортсети UBAT находится в диапазоне 7…16 В;

– самодиагностика драйвера управления регулятором холостого хода определила на выходе замыкание на массу.

Сигнализатор неисправностей загорается через 5 секунд после возникновения кода неисправности.

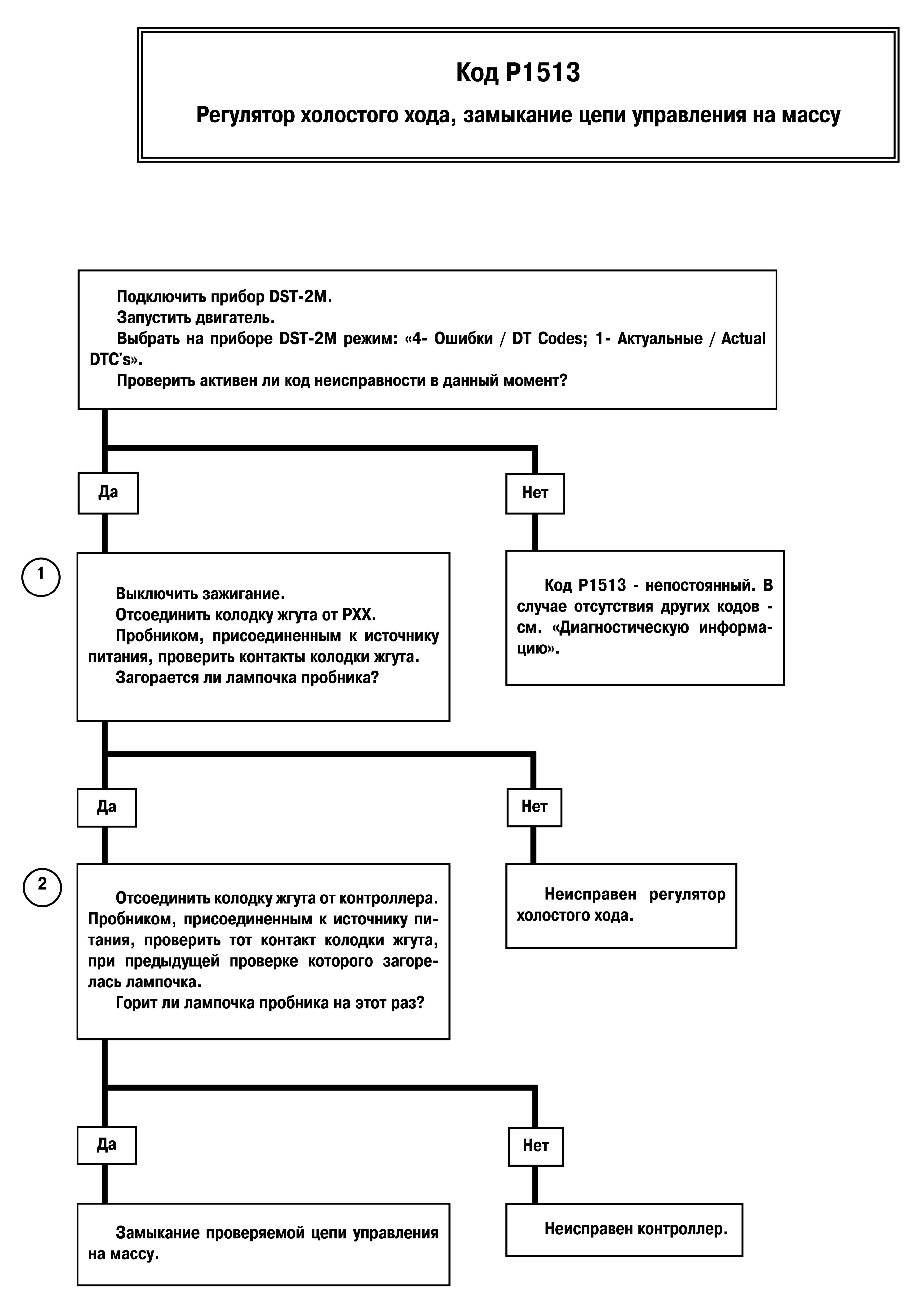

Описание проверок.

Последовательность соответствует взятым в кружок цифрам на карте.

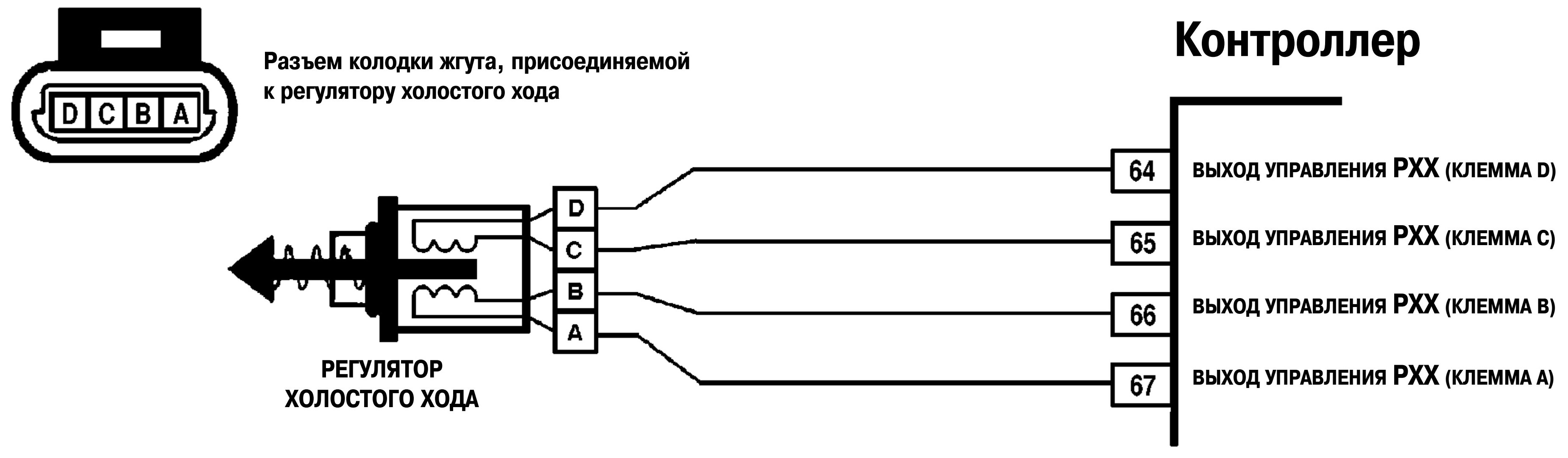

1. Проверяется пробником напряжение на контактах колодки жгута регулятора холостого хода.

2. Проверяется пробником напряжение на контакте или контактах колодки жгута при отсоединенной колодке контроллера. В результате определяется где произошло замыкание на массу цепи управления – в проводе или в контроллере.

Диагностическая информация.

В контроллере М7.9.7 используется драйвер управления регулятором холостого хода, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или перегрузка цепи управления.

При возникновении кода неисправности Р1513 драйвер прекращает управлять регулятором холостого хода.

После устранения неисправности драйвер возобновляет управление регулятором холостого хода только при выключении/включении зажигания.

Возможной причиной возникновения непостоянной неисправности может быть касание контактов РХХ при сильной вибрации внутренней поверхности корпуса регулятора.

См. «Непостоянные неисправности», раздел 2.7В.
