Конструктивные изменения редуктора Tomasetto AT09 ALASKA super.

Конструктивные изменения редуктора Tomasetto AT09 ALASKA super.

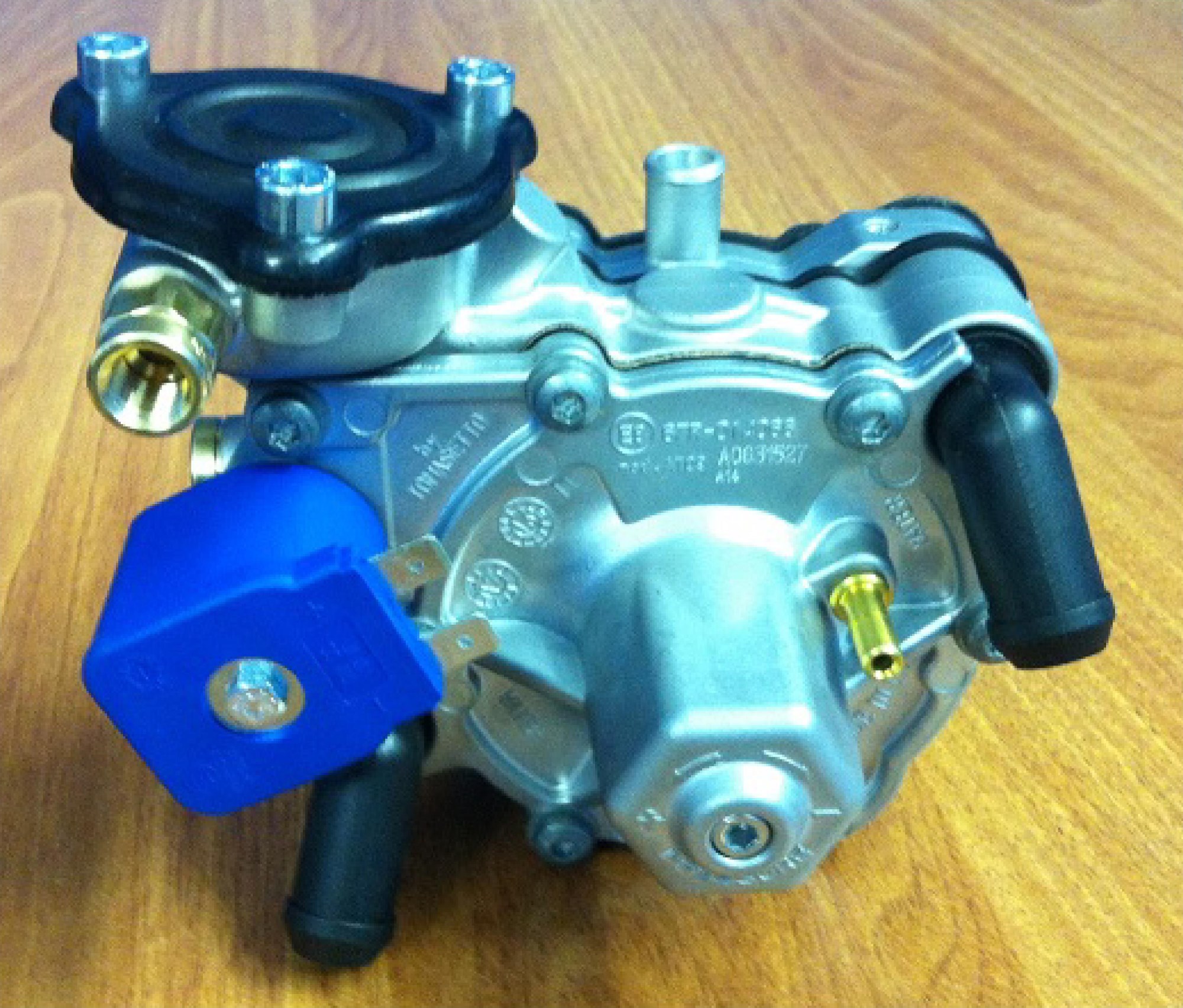

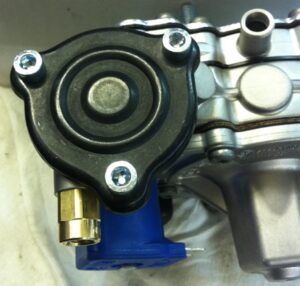

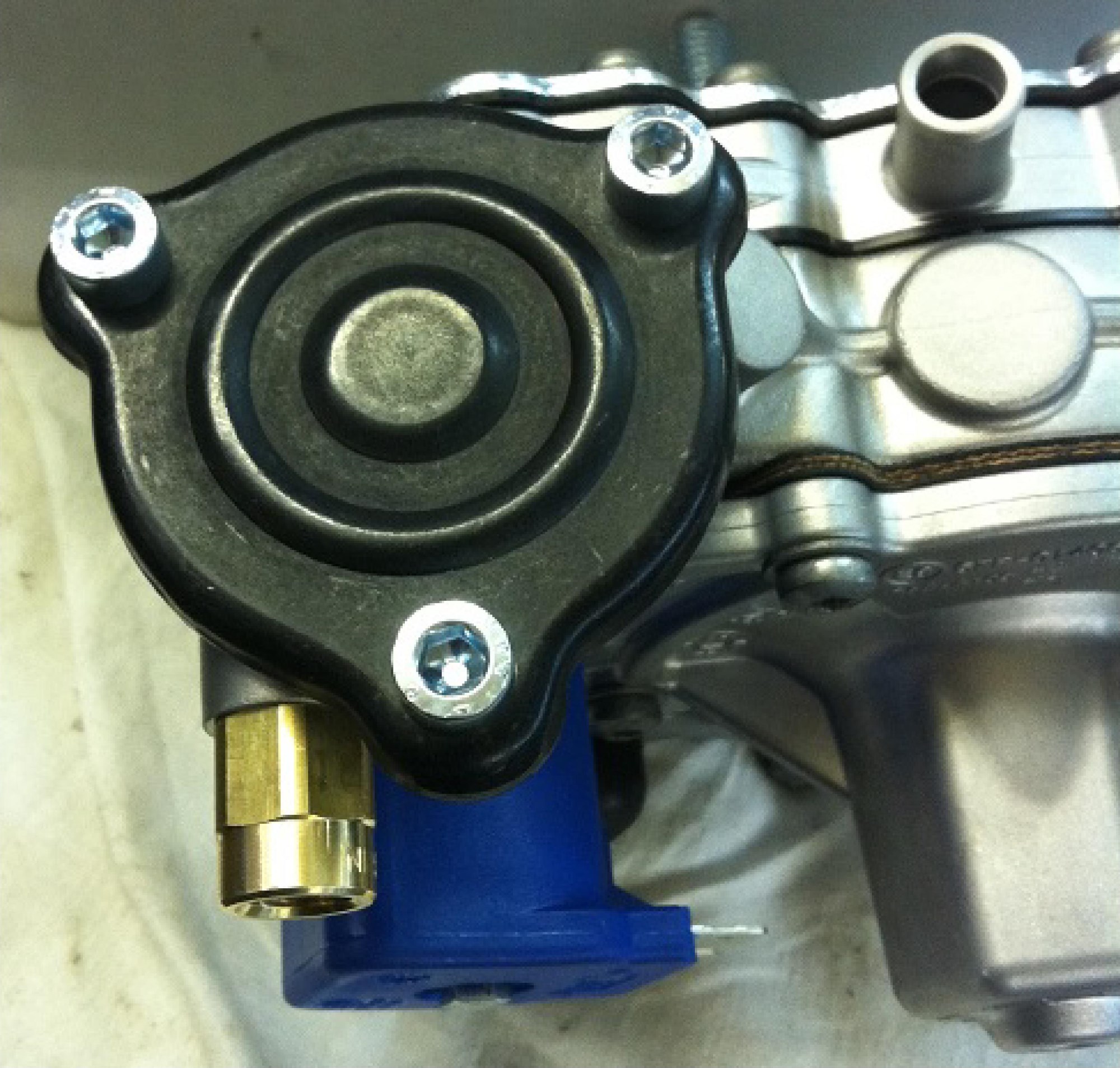

Общий вид.

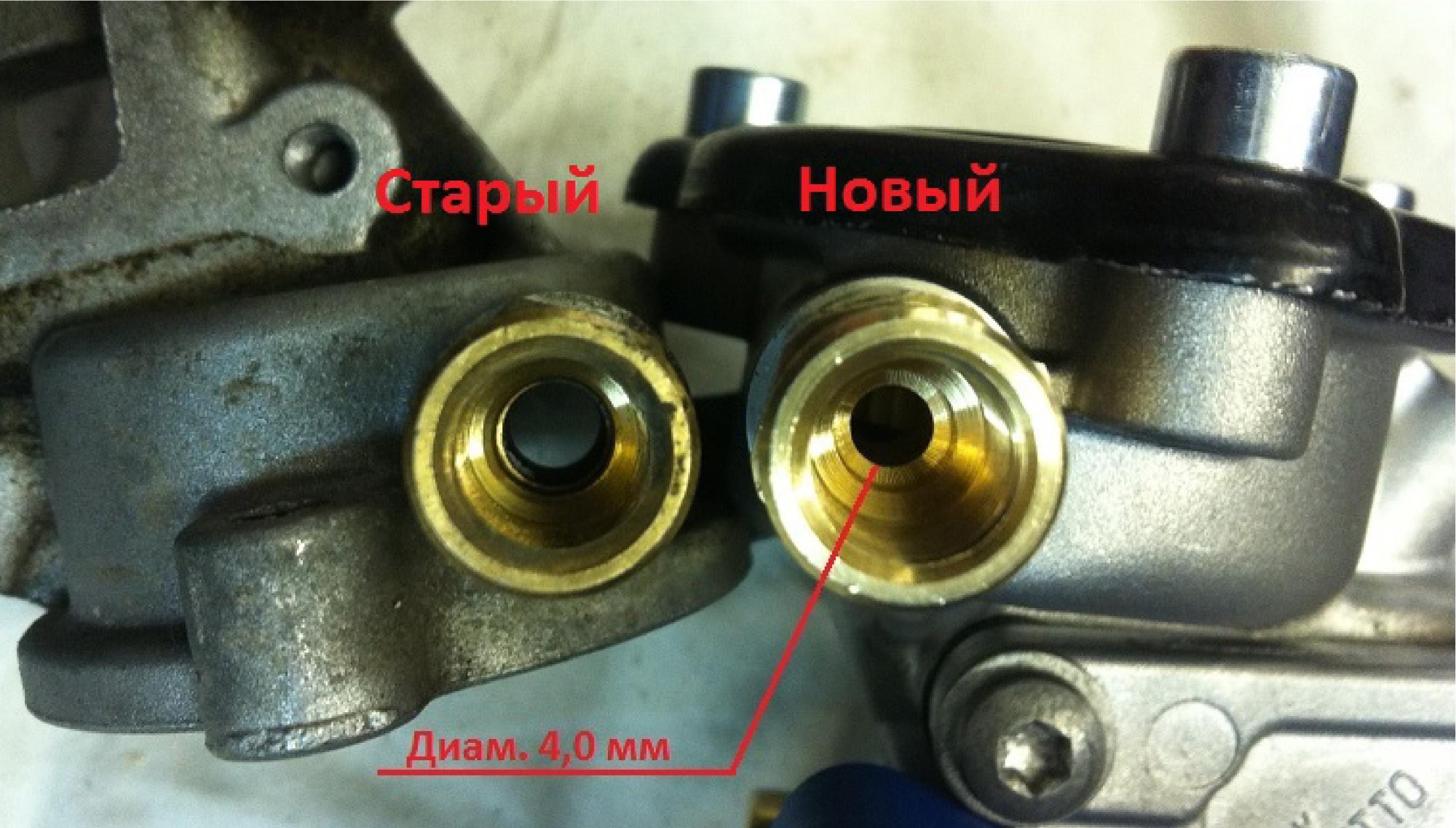

Уменьшен диаметр входа жидкого газа в корпус фильтра, что теперь соответствует внутреннему диаметру магистральной трубки Д-6мм и в тоже время повышена надёжность и герметичность в месте соединения трубки к редуктору.

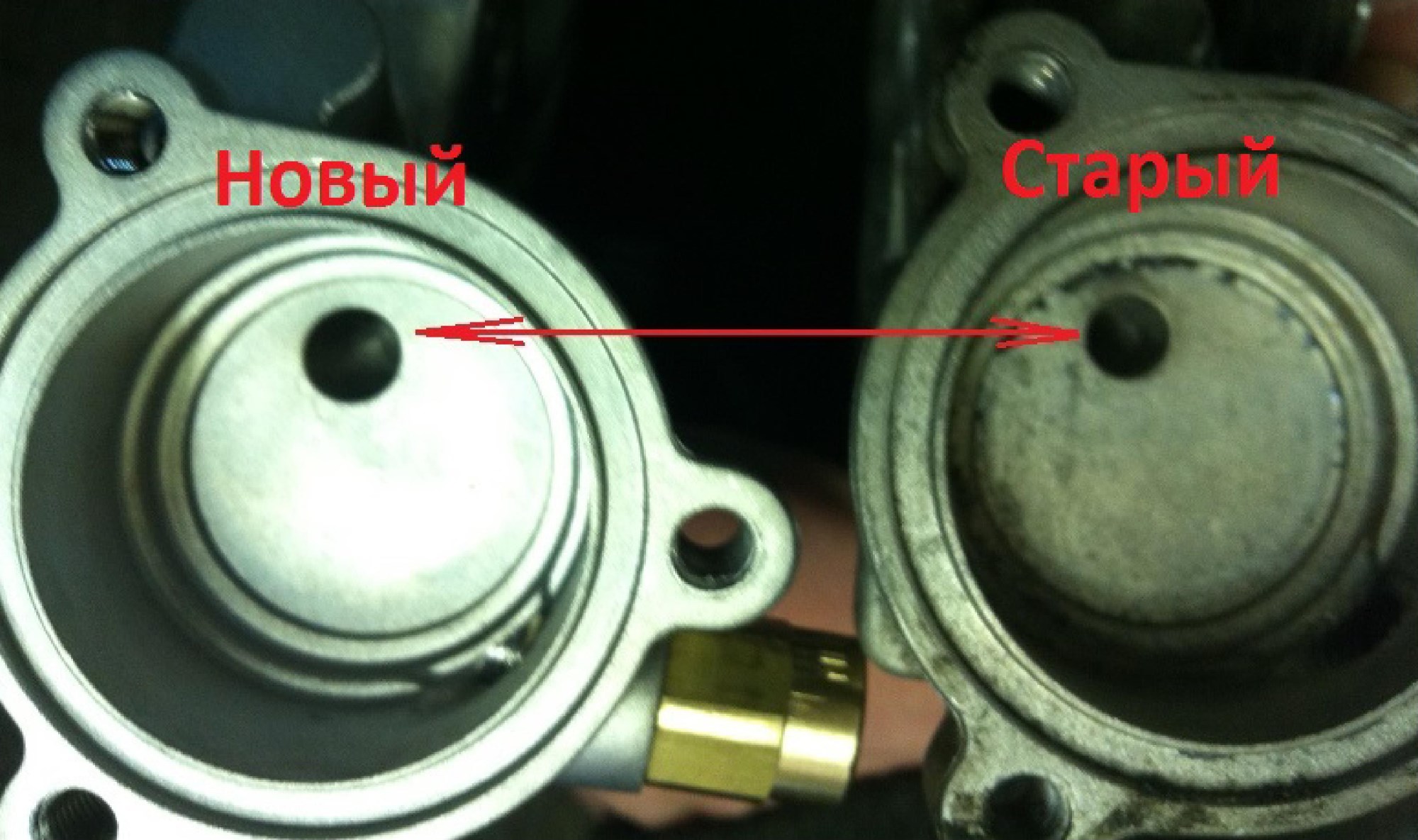

Увеличен канал для прохождения очищенного (после фильтра) жидкого газа к запорному электроклапану.

Более прочная крышка газового фильтра (сталь), окрашенная в чёрный цвет.

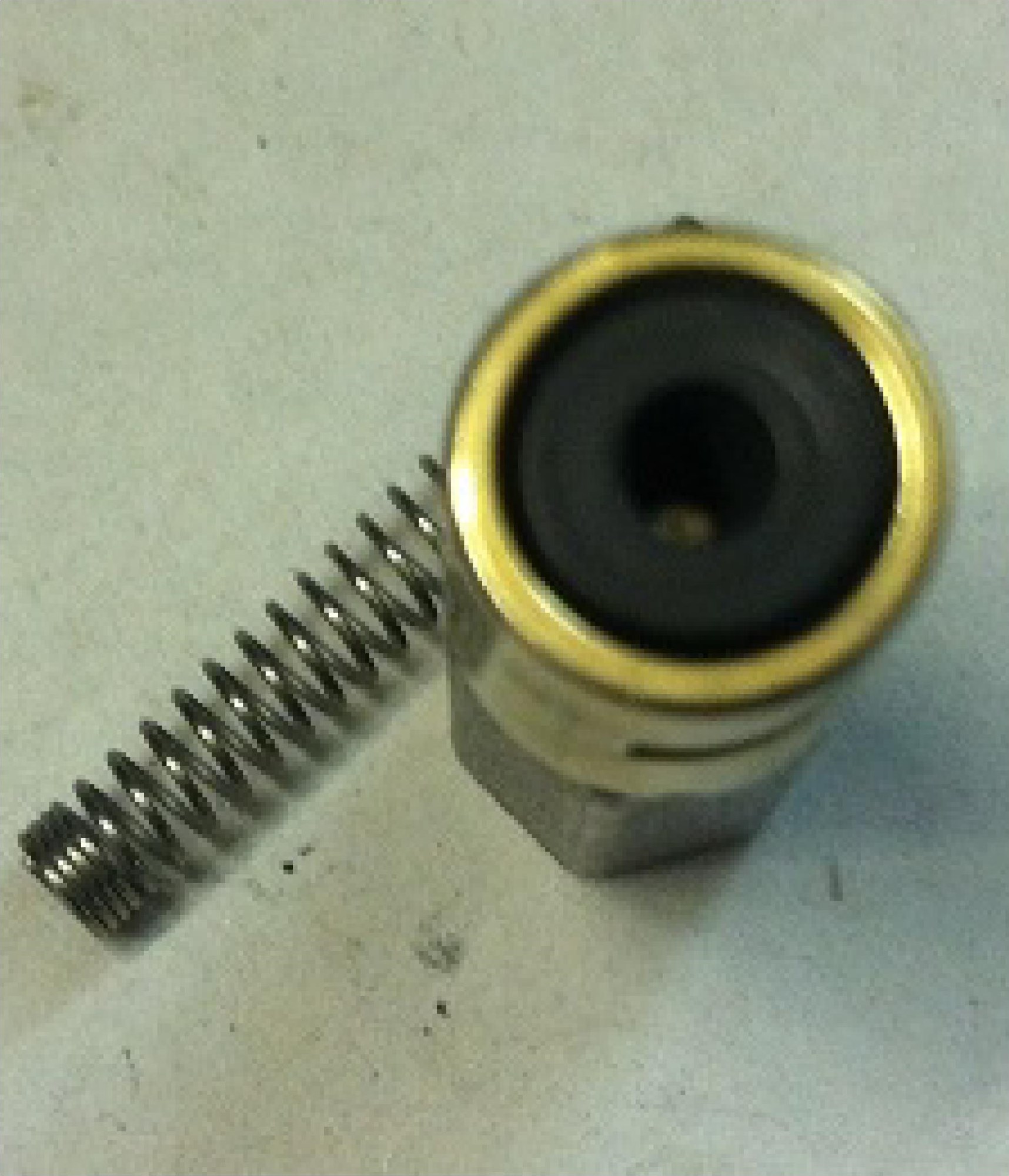

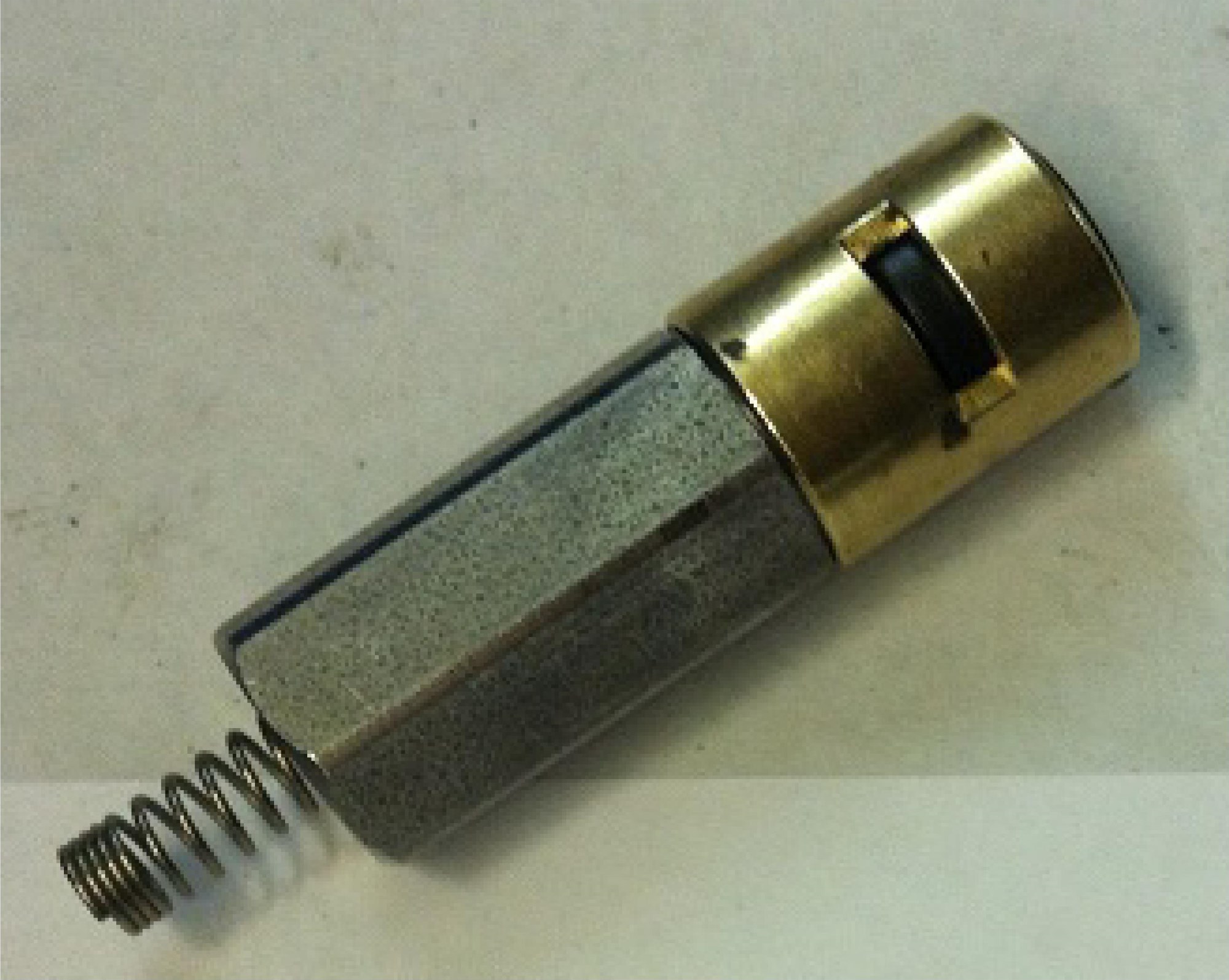

Изменена конструкция и материалы штока газового клапана:

– шестигранный, менее склонен к намагничиванию,

– пружина внутри имеет упор (не сквозное отверстие), при этом отсутствует механическое соединение с резиновым клапаном,

– уплотнительный элемент штока из нового типа резины, более стойкой к воздействию агрессивных сред газа, в посадочном месте которого имеется небольшой ход для беспрепятственного прохождения жидкого газа в случае набухания резины из-за низкого качества газа,

– увеличен ход штока клапана с 1,0мм до 1,5мм.

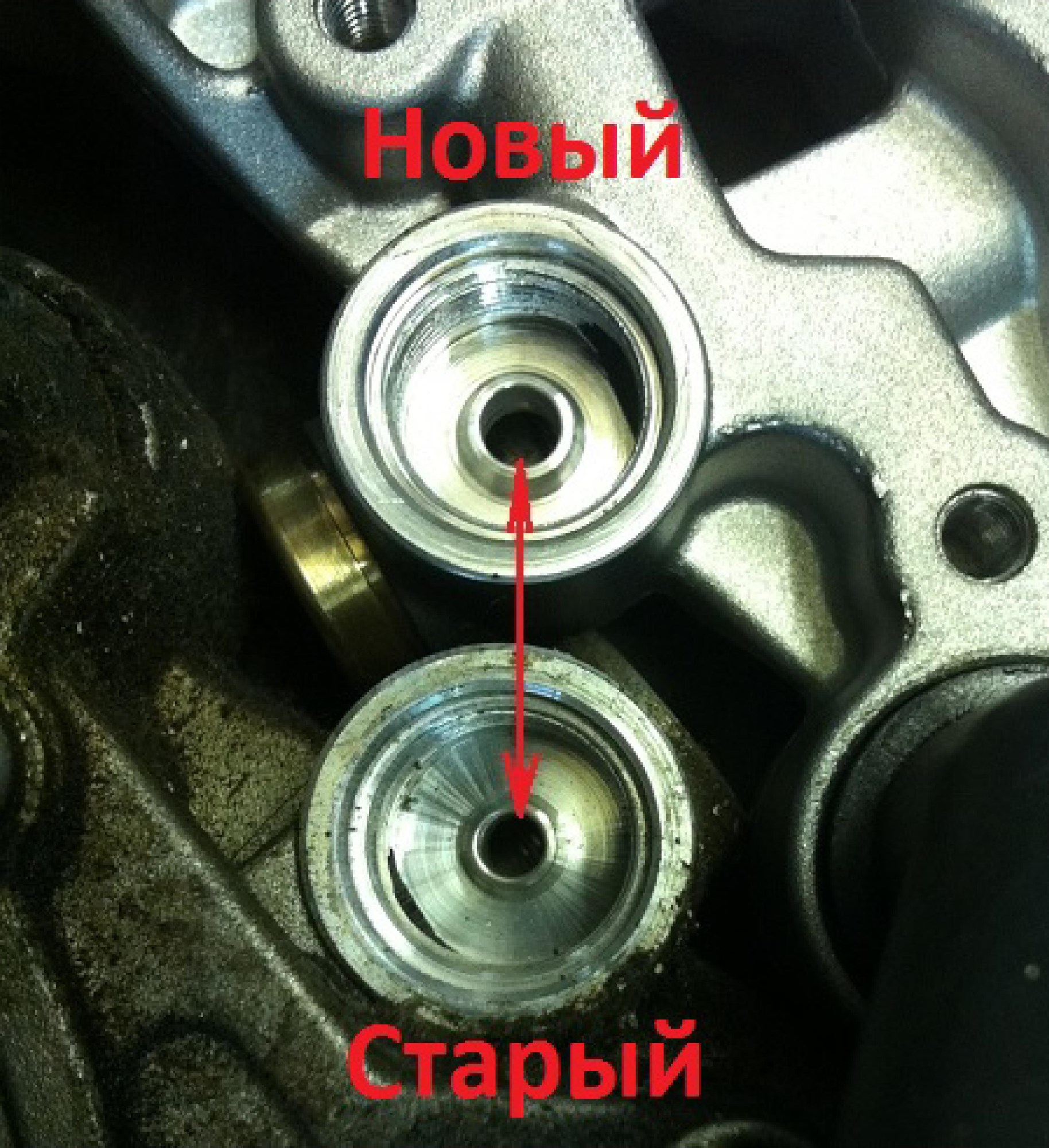

Увеличен диаметр седла штока газового клапана.

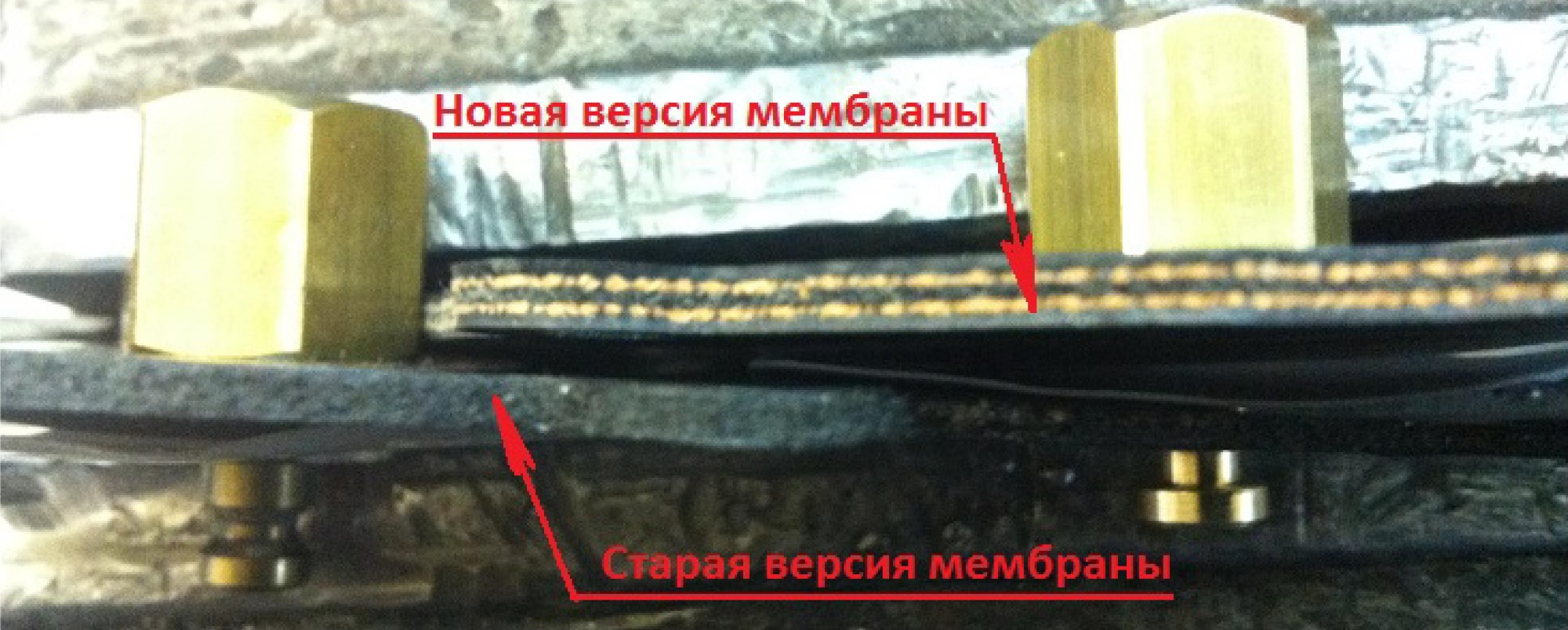

Мембрана: новый состав резины, трёхслойная.

Изменена конструкция аварийного клапана:

Старая версия клапана.

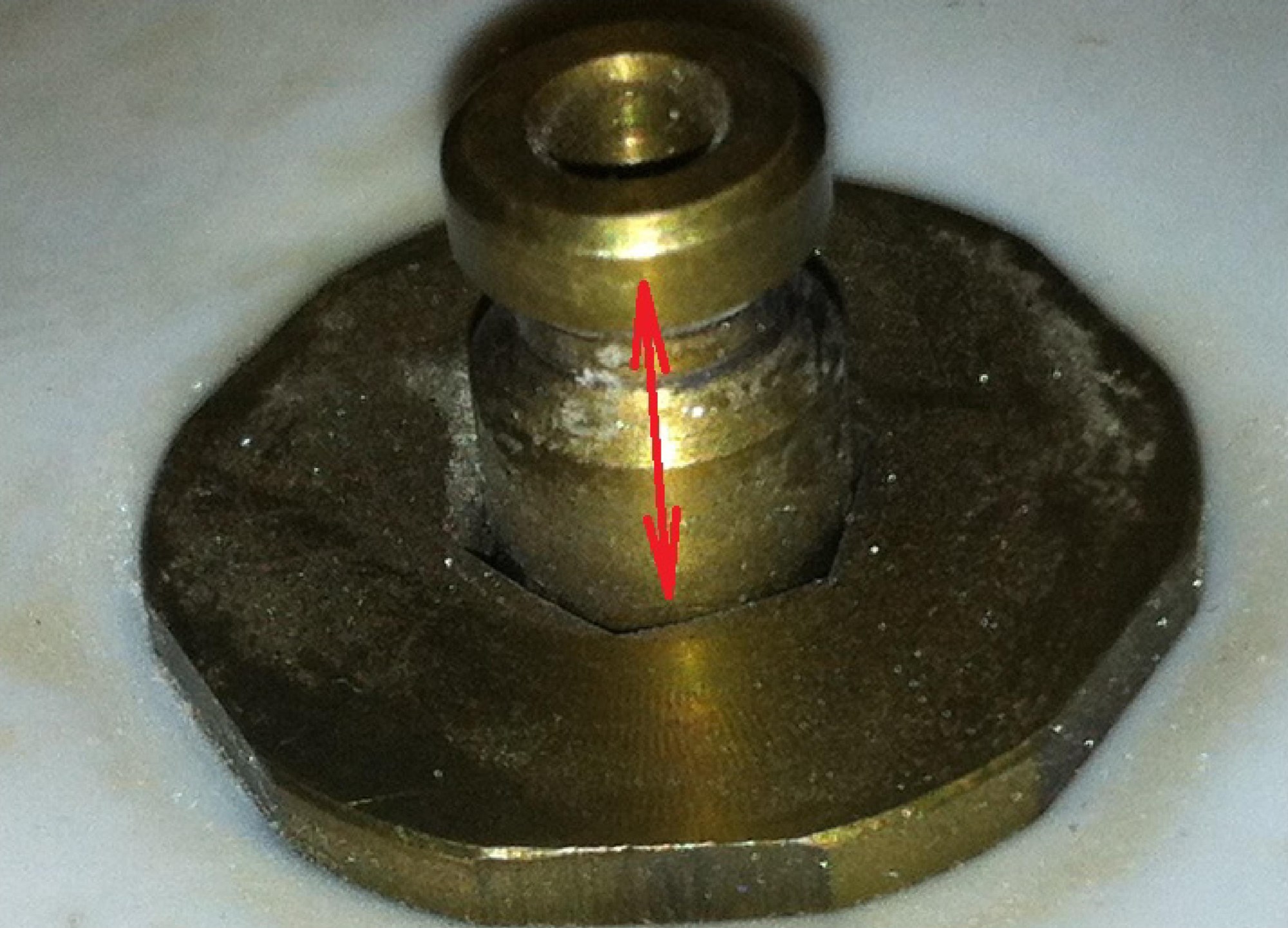

из-за подвижной части проблема со сбросом газа в вакуум в режиме СUT-OFF

и…

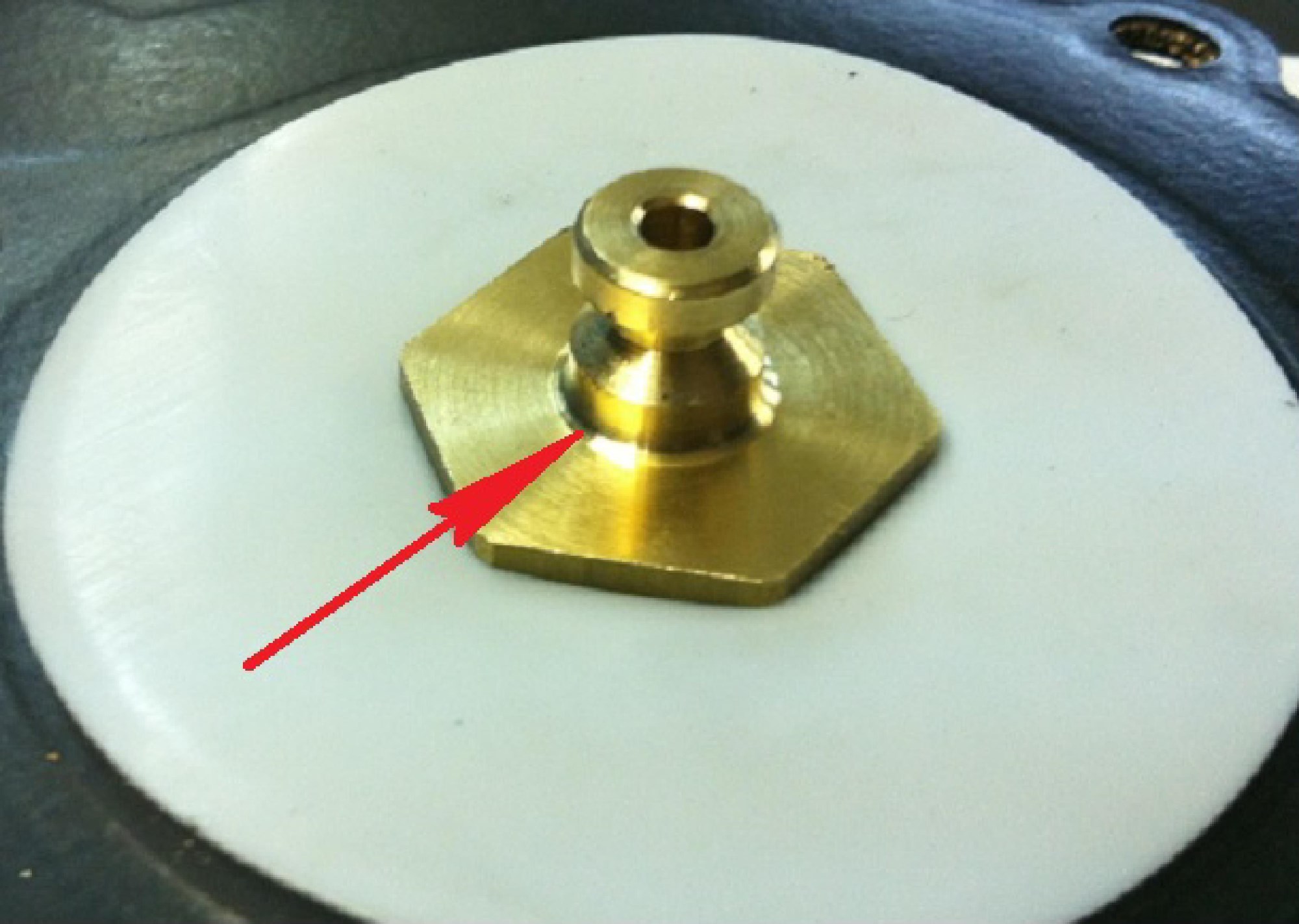

Новая версия клапана (отсутствует подвижная часть).
