Предохранители и реле автобуса ПАЗ-320405.

Схемы автобуса Vector NEXT ПАЗ-320405-04.

6. Назначение предохранителей и реле электрооборудования.

1. Центральный электрощит.

1.1. Верхняя панель предохранителей и реле центрального электрощита.

Предохранители.

№ п.п.	Ток, А	Наименование цепи
1	10	Указатели поворота
2	10	Розетка переносной лампы 24 В
3	10	Розетка переносной лампы 24 В
4	25	кл. 30 Предпусковой подогреватель
5	10	кл. 30 Модуля управления светом
6	5	Предпусковой подогреватель
7	10	кл. 30 Управление дверями
8	10	Задний ход
9	15	Отопители салона по левой стороне
10	15	Отопители салона по правой стороне
11	15	Вентиляция салона 1 вентилятор
12	15	Вентиляция салона 2 вентилятор
13	15	Плафоны освещения салона левая сторона
14	10	Плафоны освещения салона левая сторона
15	10	Питание выключателей
16	10	Питание приводов дверей
17	10	Обогрев сиденья водителя
18	20	Питание подъёмного устройства
19	5	Блокировка подъёмника
20	10	Питание кондиционера
21	10	Компрессор кондиционера
22	10	Питание “Гранит навигатор”
23	10	Питание тахографа кл. 30
24	5	Питание тахографа кл. 15
25	7,5	Питание “ЭРА-ГЛОНАСС” кл. 30
26	5	Питание “ЭРА-ГЛОНАСС” кл. 15
27		Преобразователь напряжения
27		Реле разгрузки замка
29		Прерыватель указателя поворотов

Реле.

№	Назначение реле
K1	Аварийное отключение потребителей
K2	Блокировка выключателя “массы”
K3	Отопители салона левая сторона (1 скорость)
K4	Отопители салона левая сторона (2 скорость)
K5	Отопители салона правая сторона (1 скорость)
K6	Отопители салона правая сторона (2 скорость)
K7	Плафоны освещения салона левая сторона
K8	Плафоны освещения салона правая сторона
K9	Плафоны освещения салона правая сторона
K10	Блокировка акселератора
K11	Говорящий город (при наличии)
K12	Гидроподъёмник (при наличии)
K13	Выключатель гидроподъёмника (при наличии)
K14	Клапан задняя дверь закрыть
K15	Блокировка подъёмника (при наличии)
K16	Компрессор кондиционера
K17	Кондиционер (на БУ двигателя)
K18	Резерв
K19	Резерв
K20	Резерв
K21	Резерв
K22	Резерв

1.2. Нижняя панель предохранителей и реле центрального электрощита.

Предохранители.

№ п.п.	Ток, А	Наименование цепи
1	25	Подогреватель фильтра грубой очистки топлива
2	25	Подогреватель фильтра тонкой очистки топлива
3	15	Осушитель воздуха
4	15	+30 АБС тормозов
5	5	+30 комбинация приборов, диагностика
6	15	+30 пневмоподвеска
7	5	+15 блок управления двигателем
8	5	+15 АБС тормозов
9	7,5	+15 комбинация приборов, моторный тормоз
10	5	+15 пневмоподвеска
11	15	Обмотки реле
12	25	Реле стартера

Реле.

№ реле	Назначение реле
K1	Дополнительное реле стартера
K2	Реле подогревателя фильтра грубой очистки топлива
K3	Реле подогревателя фильтра тонкой очистки топлива
K4	Реле осушителя воздуха

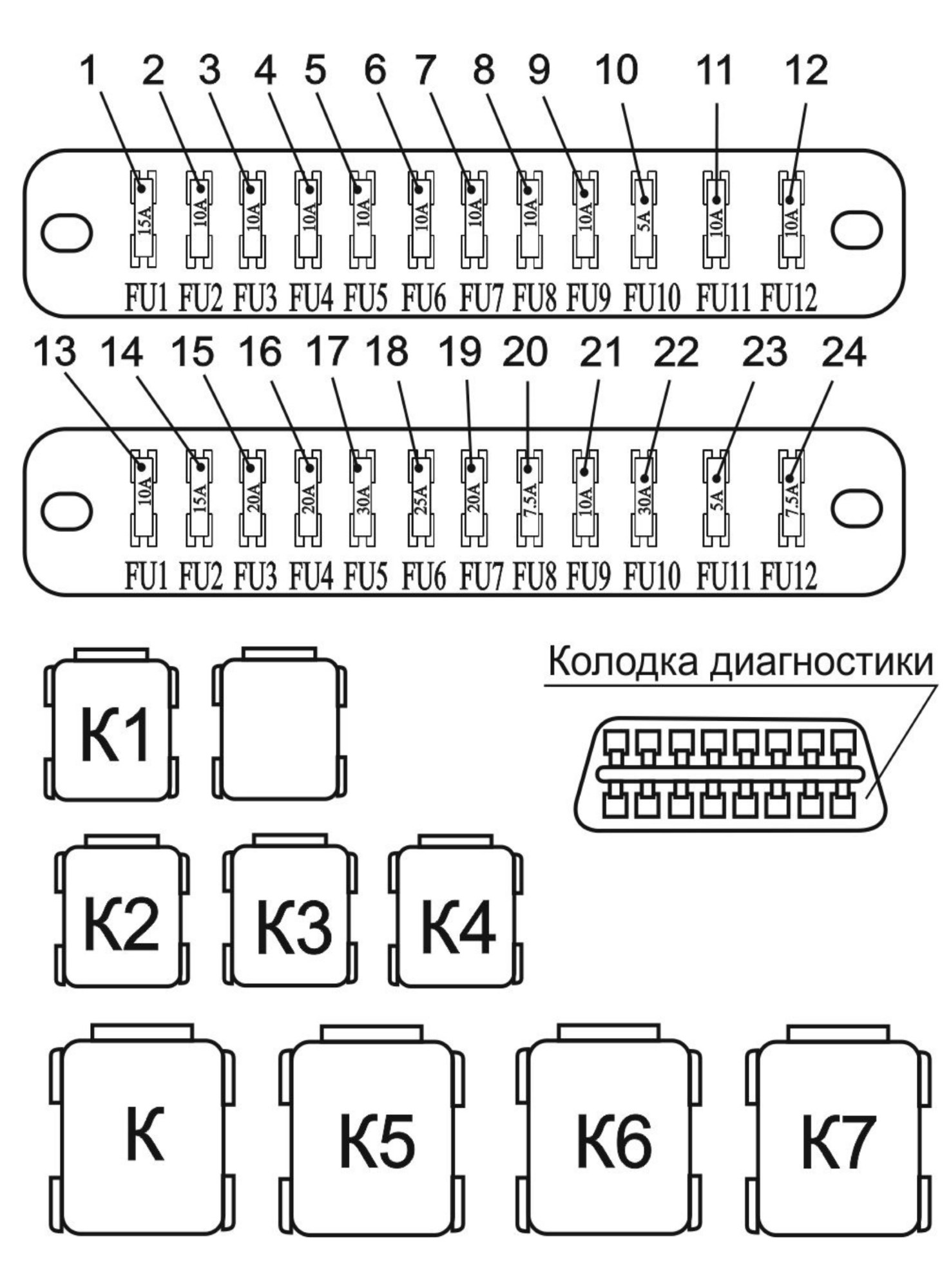

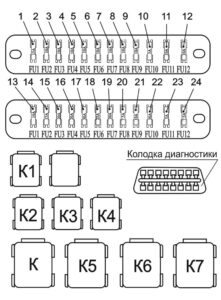

2. Панель предохранителей и реле в панели приборов на рабочем месте водителя.

Предохранители.

№ п.п.	Ток, А	Наименование цепи
1	15	Звуковые сигналы
2	10	Выключатель массы
3	10	Противотуманные фары
4	10	Габарит правый
5	10	Габарит левый
6	10	Дальний свет правой фары
7	10	Дальний свет левой фары
8	10	Дальний свет левой фары
9	10	Ближний свет левой фары
10	5	Привод зеркал
11	10	Модуль управления светом
12	10	Сигнал “Стоп”
13	10	Обогрев зеркал
14	15	Обогрев зеркал
15	20	Розетки (12 В)
16	20	Отопитель
17	30	Стеклоочиститель
18	25	Аварийный выключатель, аварийная сигнализация
19	20	Преобразователи напряжения 24/12 В, 24/5 В
20	7,5	Пульт отопителя
21	10	Пульт отопителя
22	10	Реле стеклоочистителя
23	5	Задние противотуманные огни
24	7,5	Дневные ходовые огни

Реле.

№ реле	Назначение реле
K1	Реле звуковых сигналов
K2	Реле противотуманных фонарей
K3	Реле ближнего света фар
K4	Реле дальнего света фар
K5	Реле стеклоочистителя 1 скорость
K6	Реле стеклоочистителя 2 скорость
K7	Реле фронтального отопителя
K	Реле тормоза стеклоочистителя
