P2100 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P2100. Электропривод дроссельной заслонки, обрыв цепи управления.

Код Р2100 заносится если:

– двигатель работает;

– самодиагностика драйвера электропривода дроссельной заслонки определила на выходе отсутствие нагрузки.

Сигнализатор неисправностей загорается через 5 c после возникновения кода неисправности.

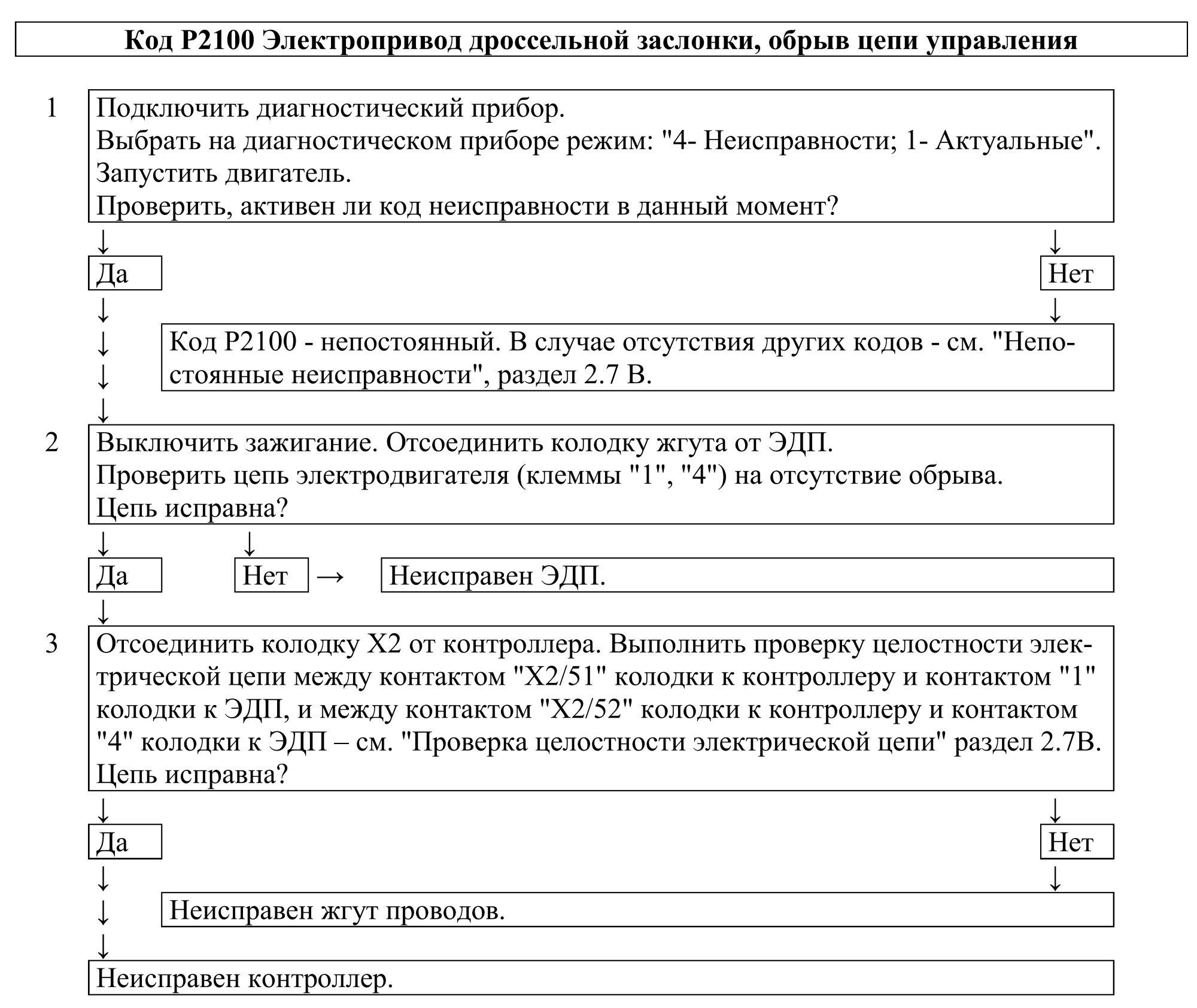

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется наличие постоянной неисправности.

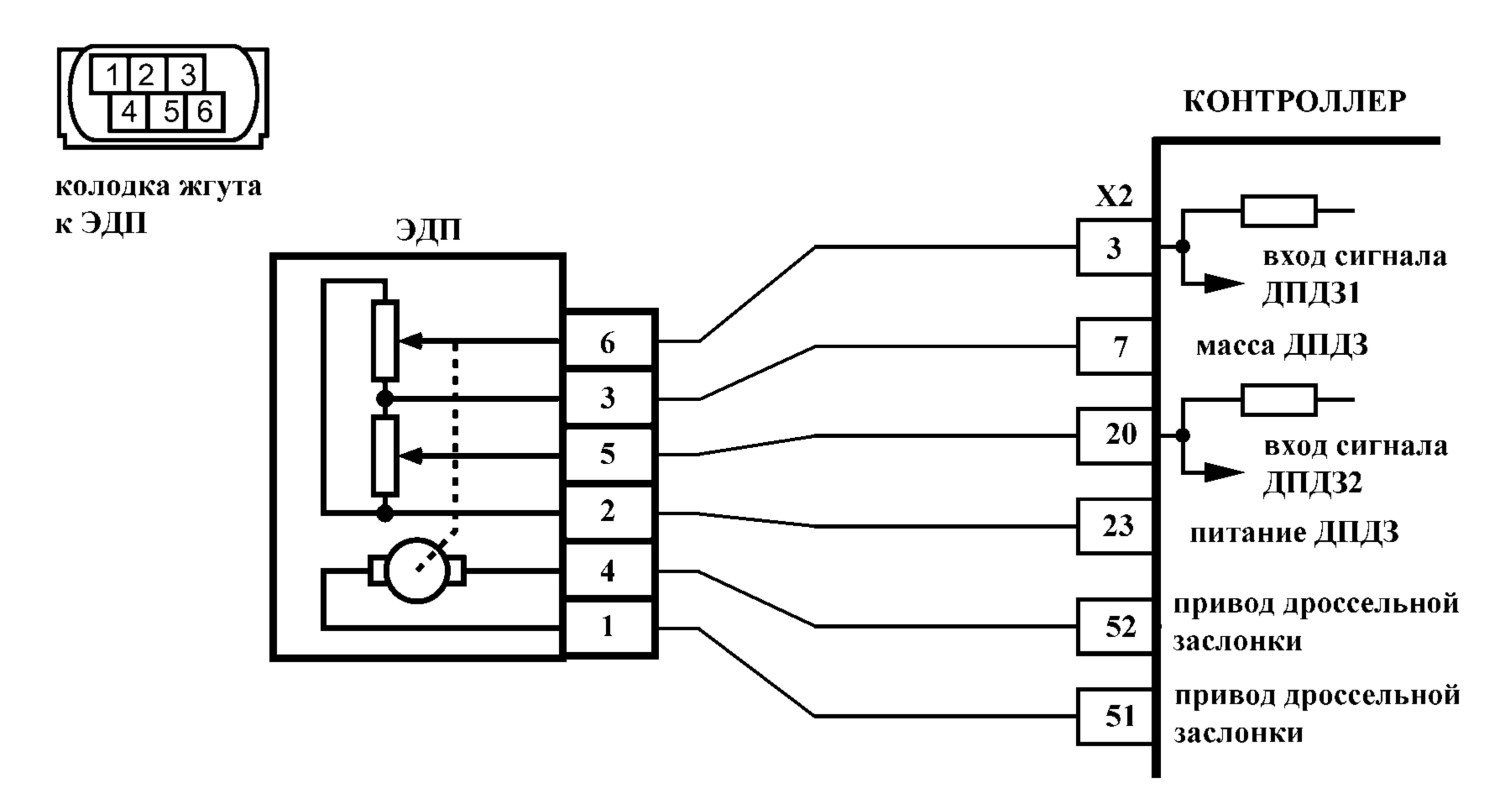

2. Проверяется цепь электродвигателя на отсутствие обрыва.

3. Проверяется цепь питания электропривода дроссельной заслонки на обрыв.

Диагностическая информация.

В контроллере используется драйвер электропривода дроссельной заслонки, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепи управления реле.
