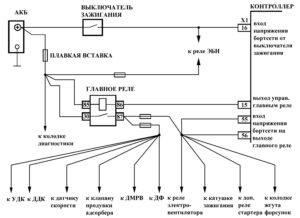

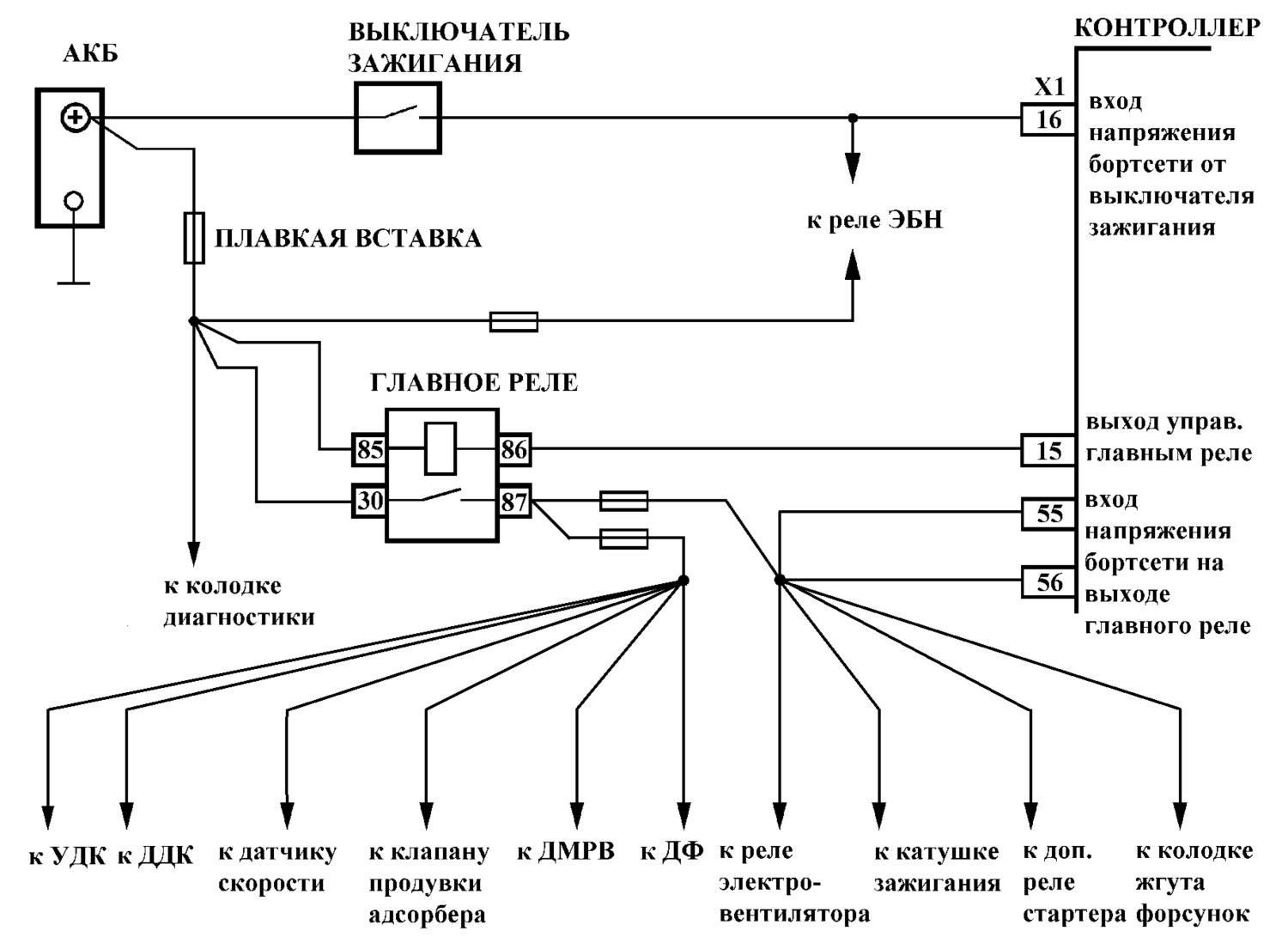

P0563 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Код P0563. Напряжение бортовой сети, высокий уровень.

Код Р0563 заносится, если:

– напряжение на контактах “X1/55”, “X1/56” контроллера больше 17 В;

– двигатель работает.

Сигнализатор неисправностей загорается через 5 с после возникновения кода неисправности.

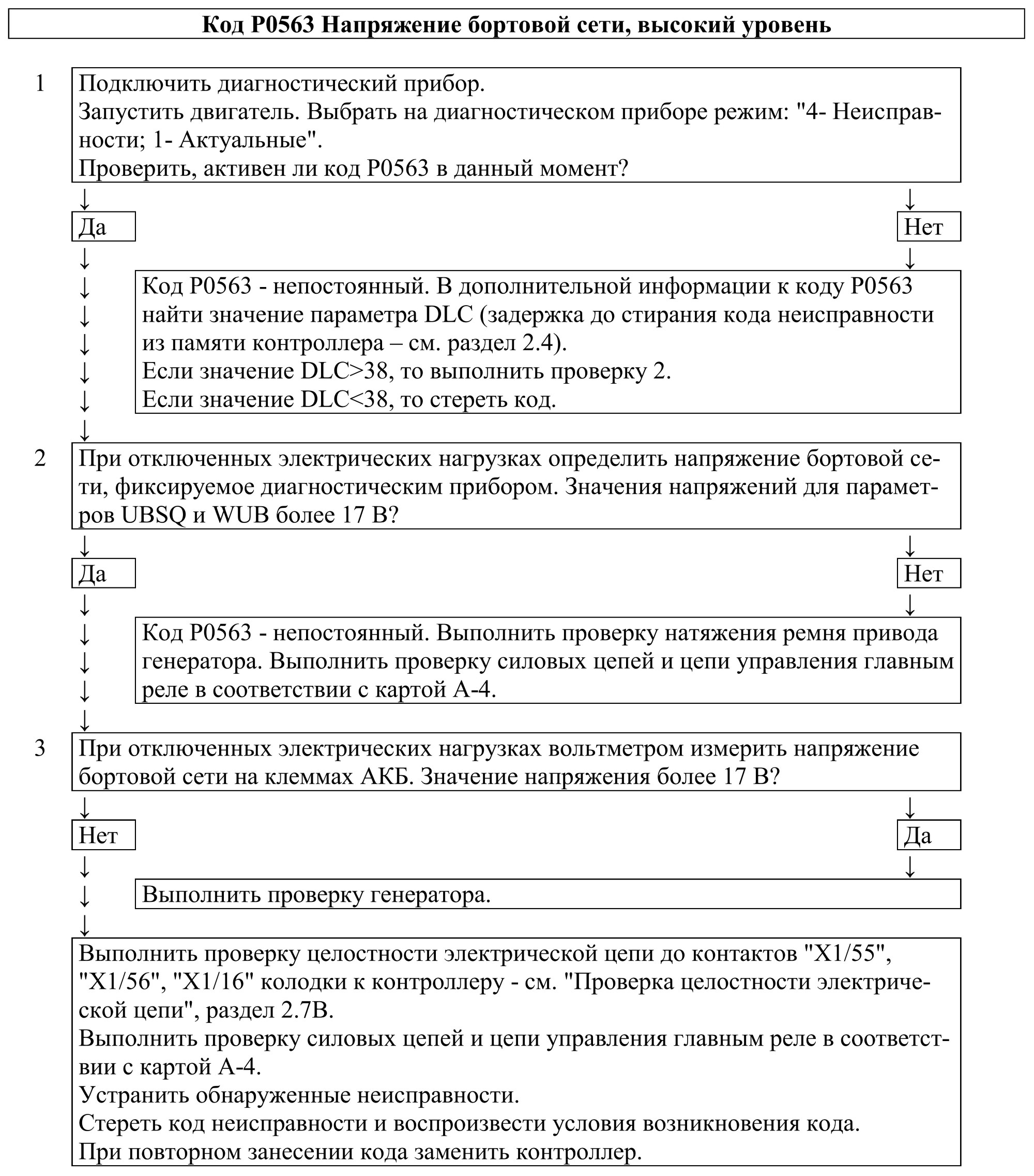

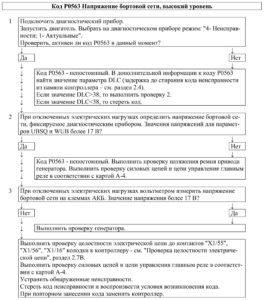

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется, активен ли код в настоящий момент.

2. Выполнить проверку напряжения бортовой сети при помощи диагностического прибора.

3. Выполнить проверку напряжения бортовой сети на клеммах АКБ.

Диагностическая информация.

Диагностический прибор в режиме “1 – Параметры; 1 – Общий просмотр” показывает напряжение бортсети “UBSQ, B”, измеренное на контакте “Х1/16”.

В режиме “1 – Параметры; 6 – Доп. Параметры; 3 – Входы АЦП” показывает напряжение бортсети “WUB, B”, измеренное на контактах “Х1/55”, “X1/56”.

При наличии устойчивой неисправности система управления двигателем перейдет в аварийный режим в текущей поездке.

После ремонта запустить двигатель, сбросить коды и убедиться в отсутствии неисправности.
