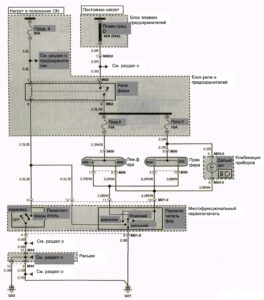

Схема электрооборудования Hyundai Porter (1 часть).
Смотрите также:
Содержание.
Способы устранения неисправностей.
- 1. Информация о реле и предохранителях.
- 6. Система скорости а/м.

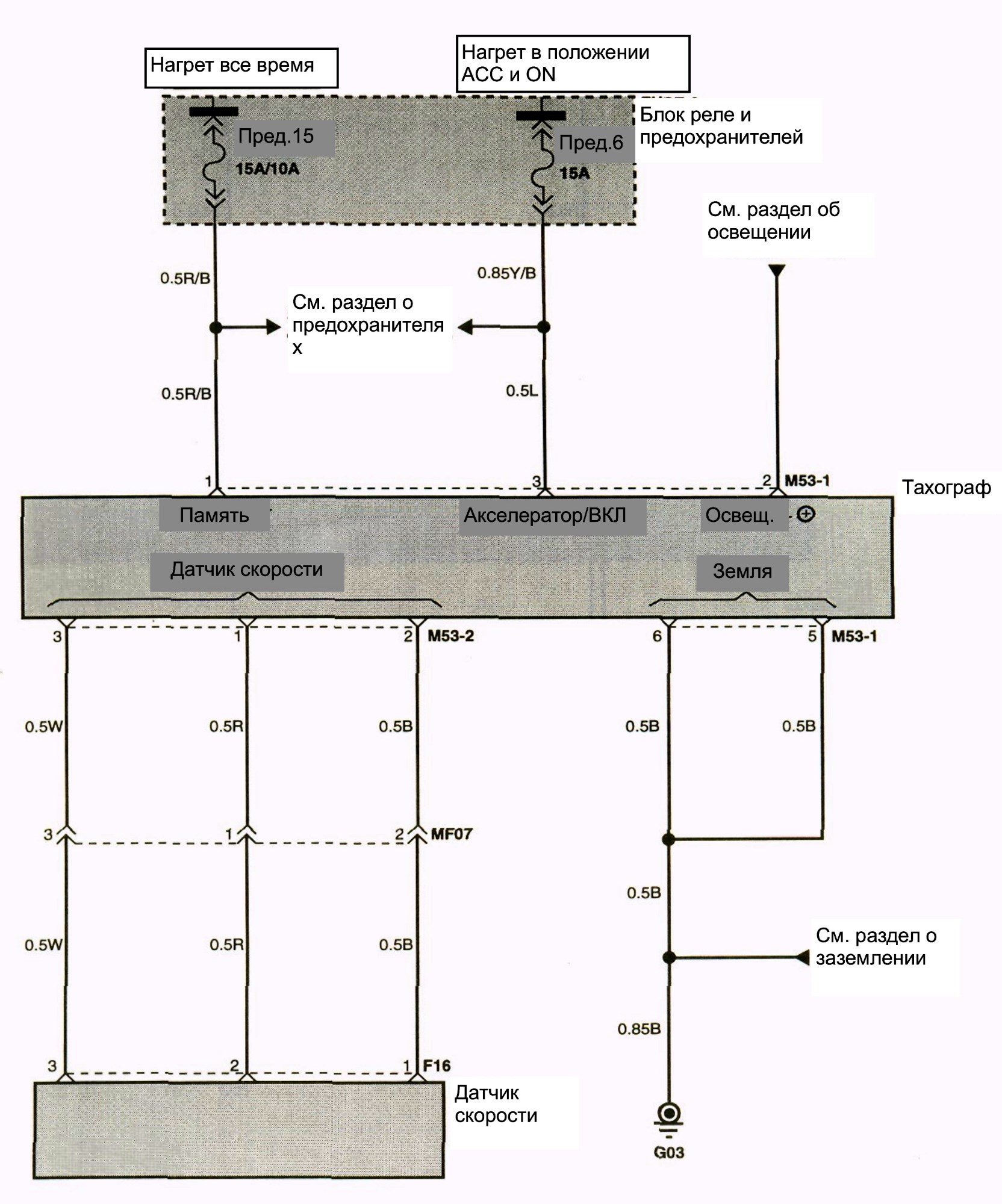

- 7. Тахограф.
- 8. Система запуска.
- 9. Система зарядки.
- 10. Система контроля зажигания (двигатель не на дизеле).
- 11. Система контроля двигателя (дизельный двигатель).

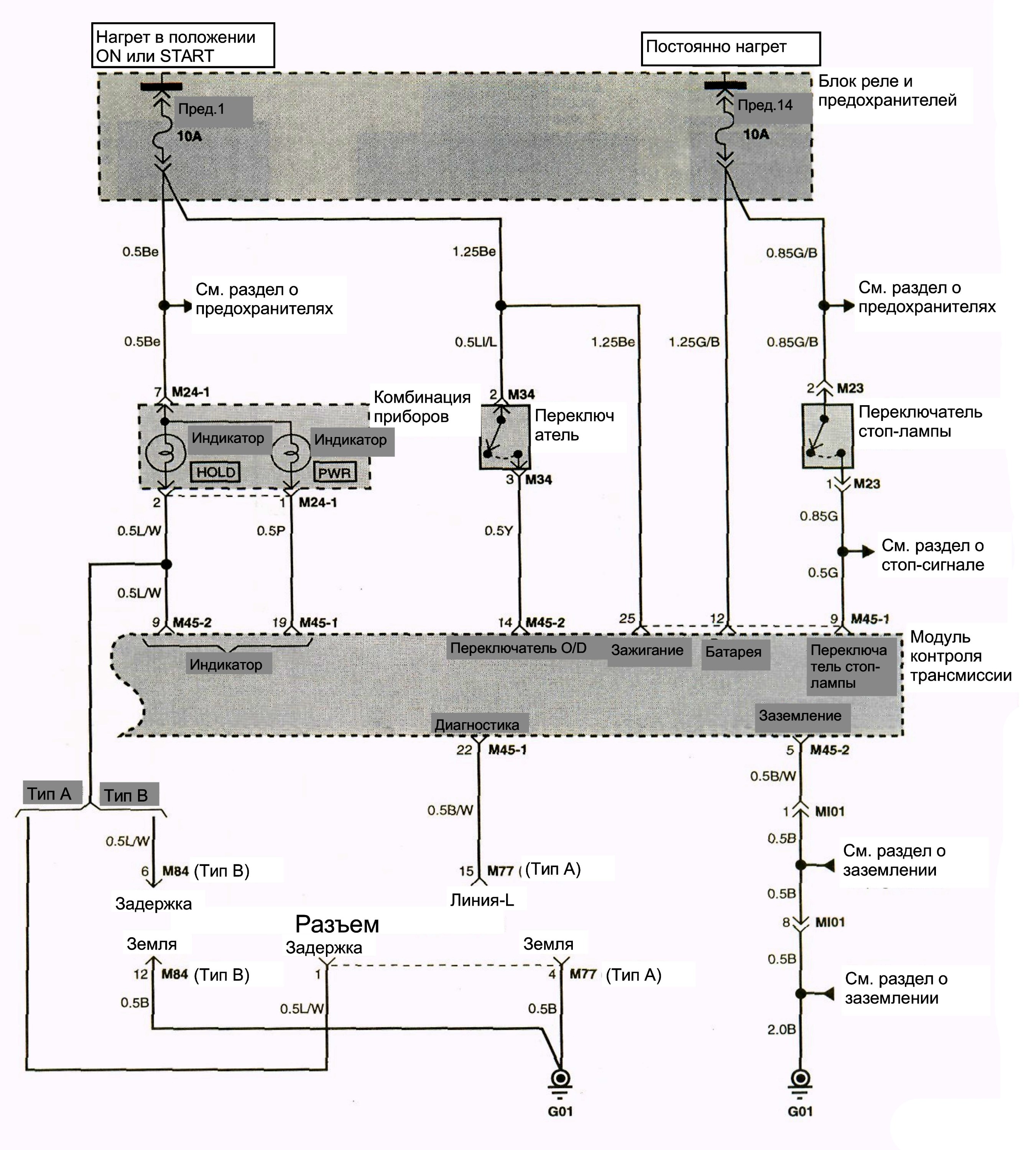

- 12. Система контроля автоматической трансмиссии.

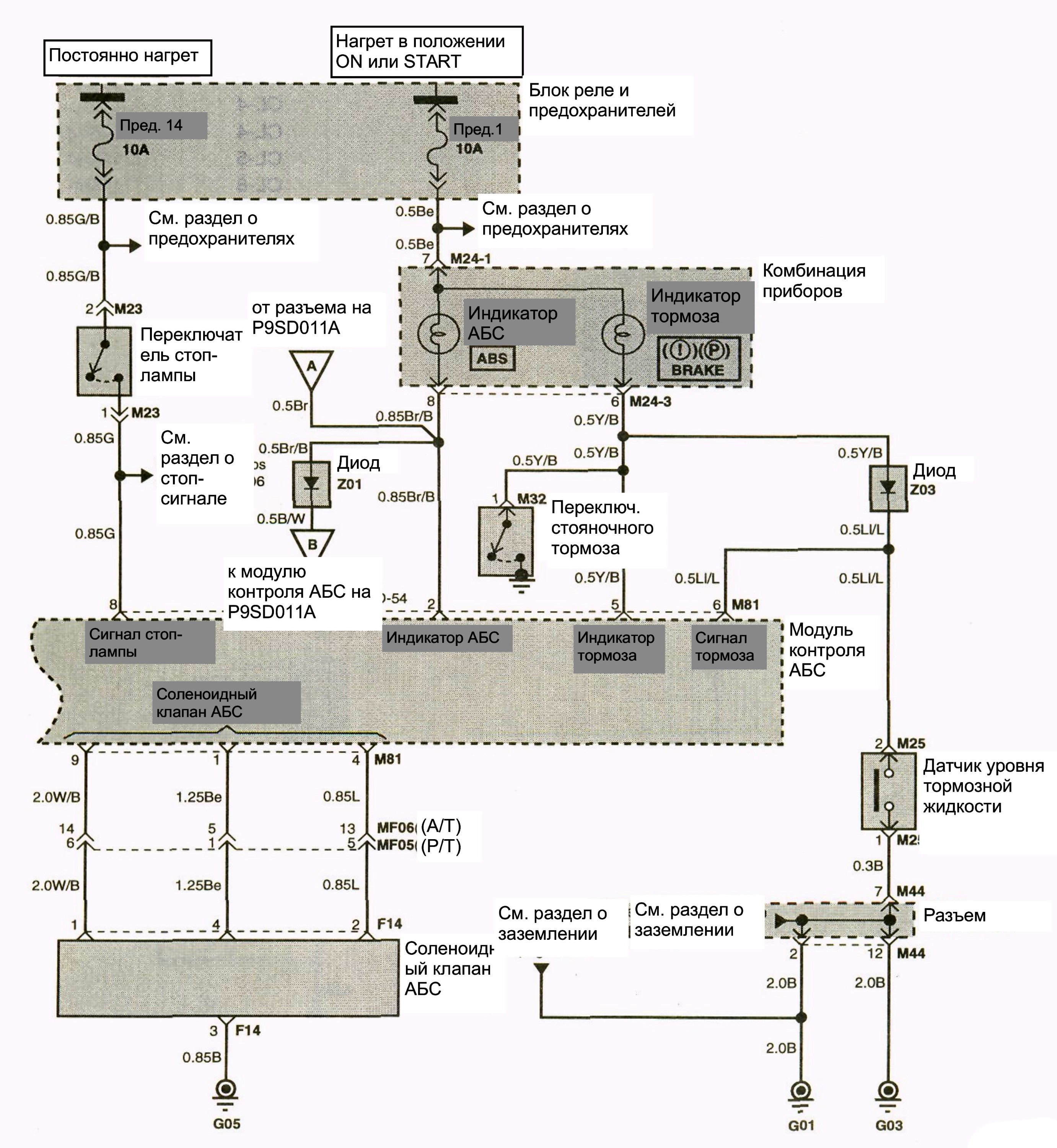

- 13. Анти-блокировочная система тормозов (АБС).

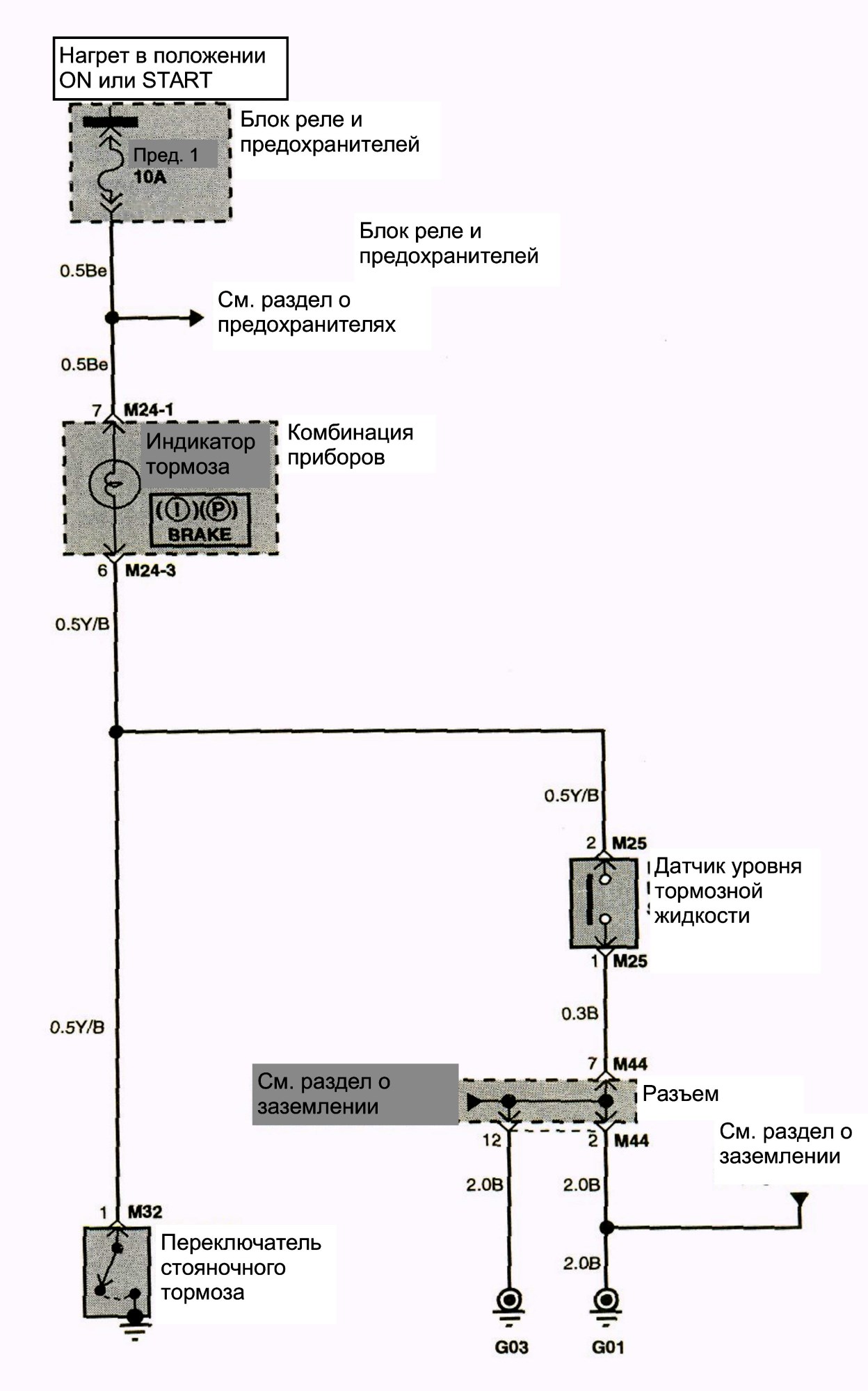

- 14. Система контроля тормозов.

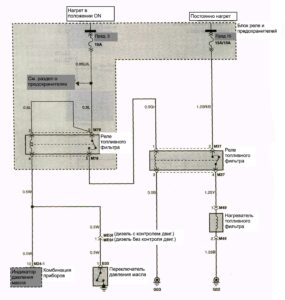

- 15. Система нагрева топливного фильтра.
- 16. Таймер подсветки замка зажигания.
- 17. Прикуриватель.
- 18. Цифровые часы.

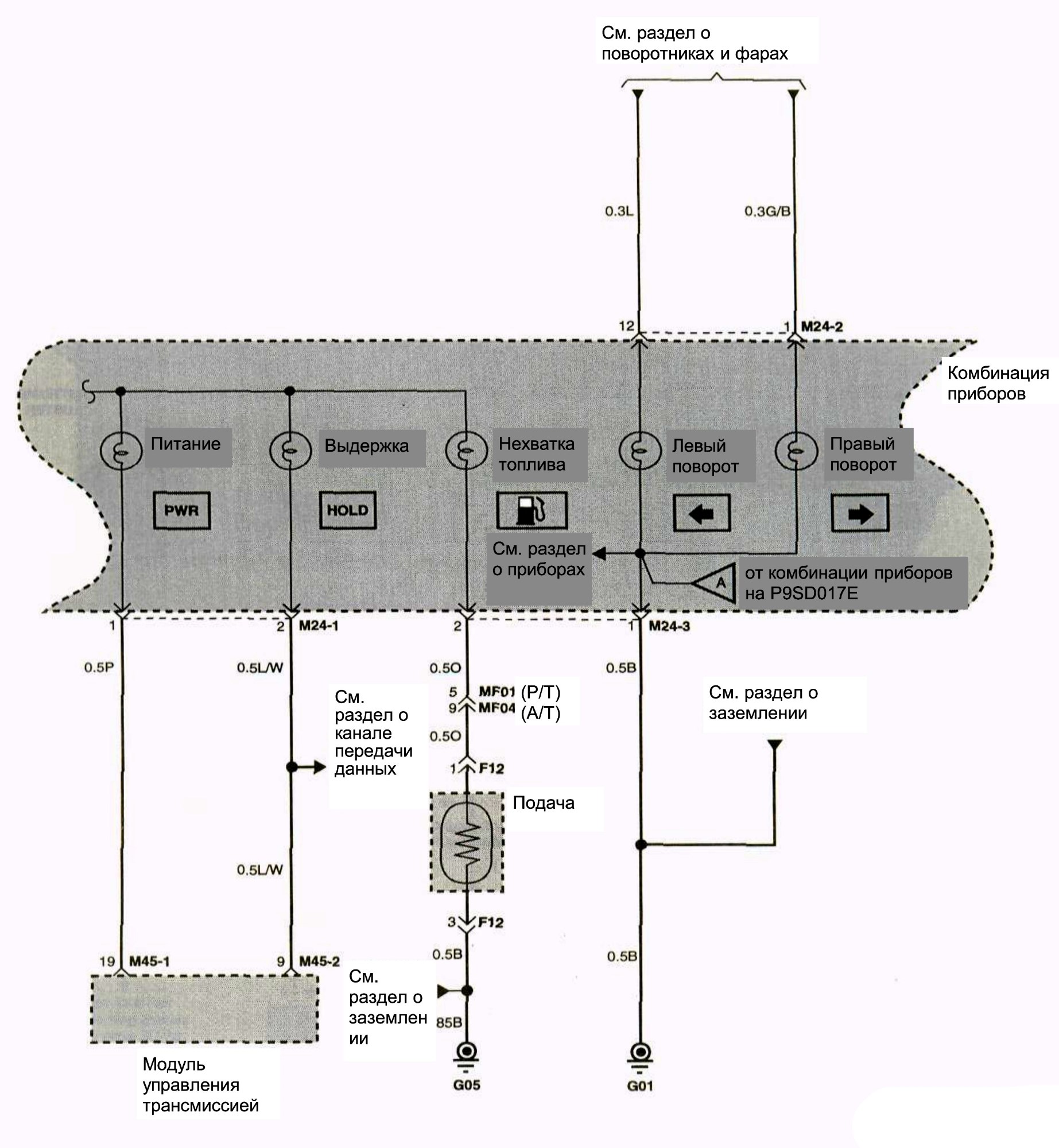

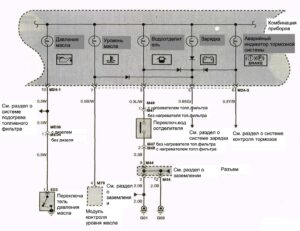

- 19. Индикаторы.
- 20. Измерительные приборы.

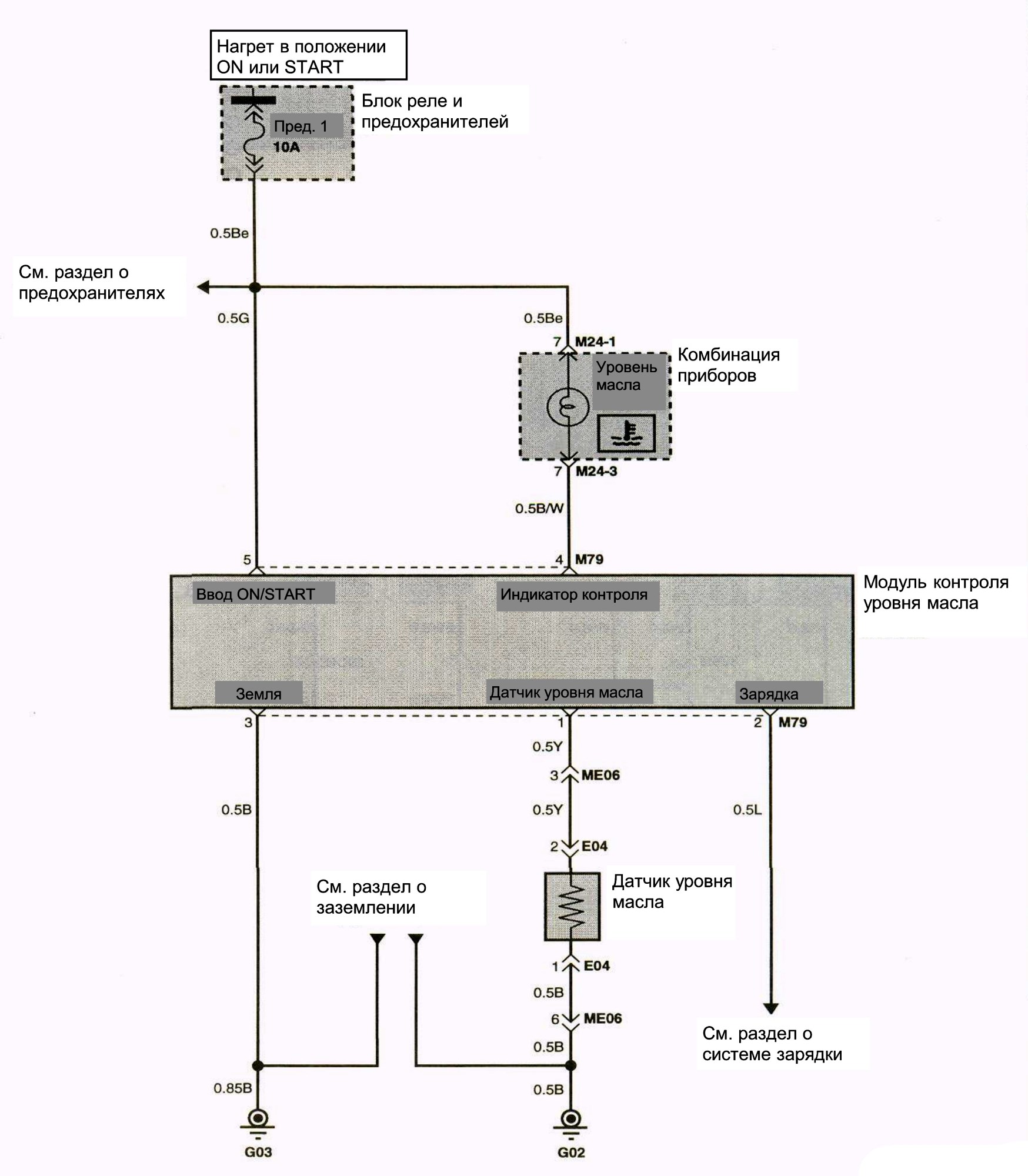

- 21. Система контроля уровня масла.
- 22. Система стеклоомывателя и стеклоочистителя.

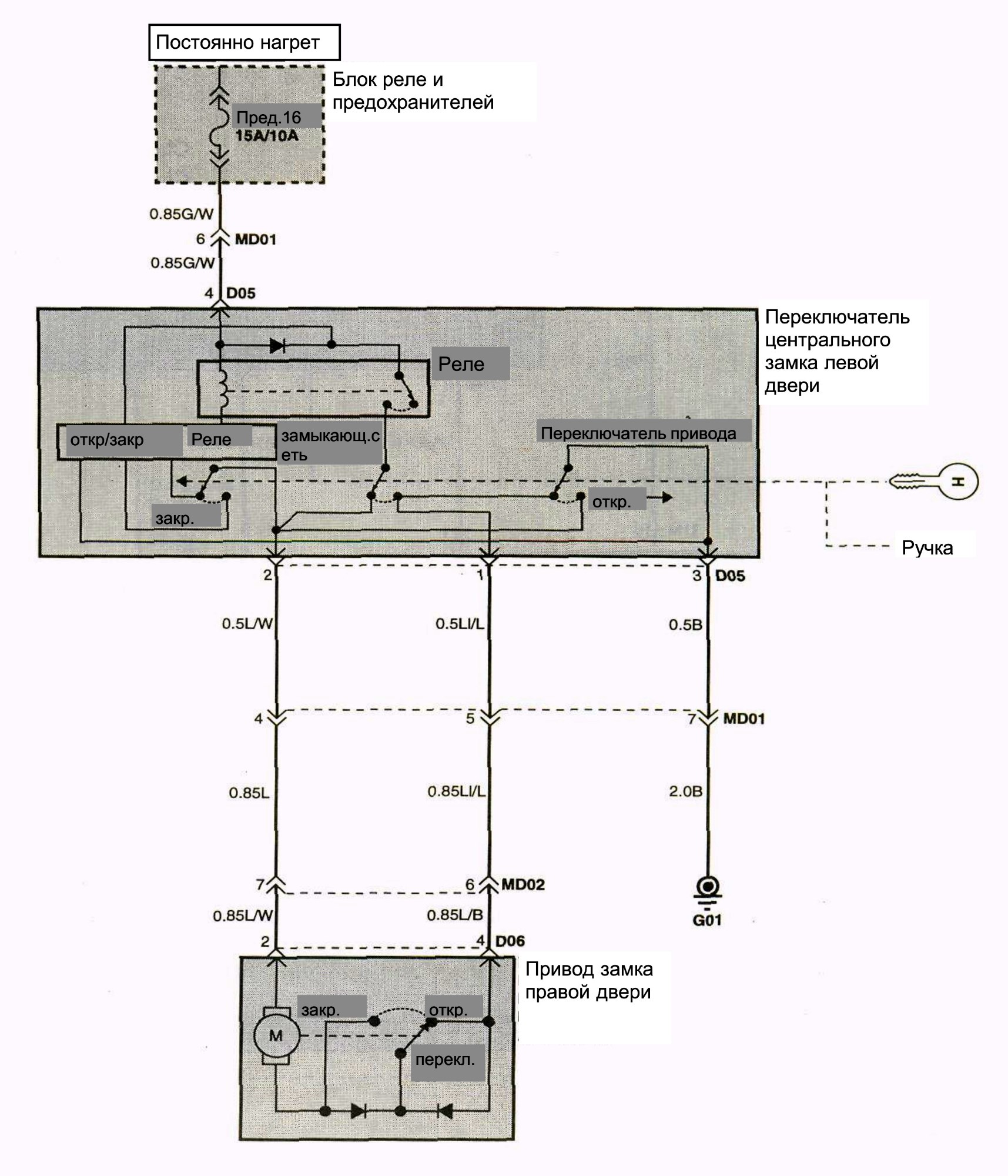

- 23. Система дверных замков.
- 24. Стеклоподъемники.
- 25. Аудиосистема.
- 26. Звуковой сигнал.

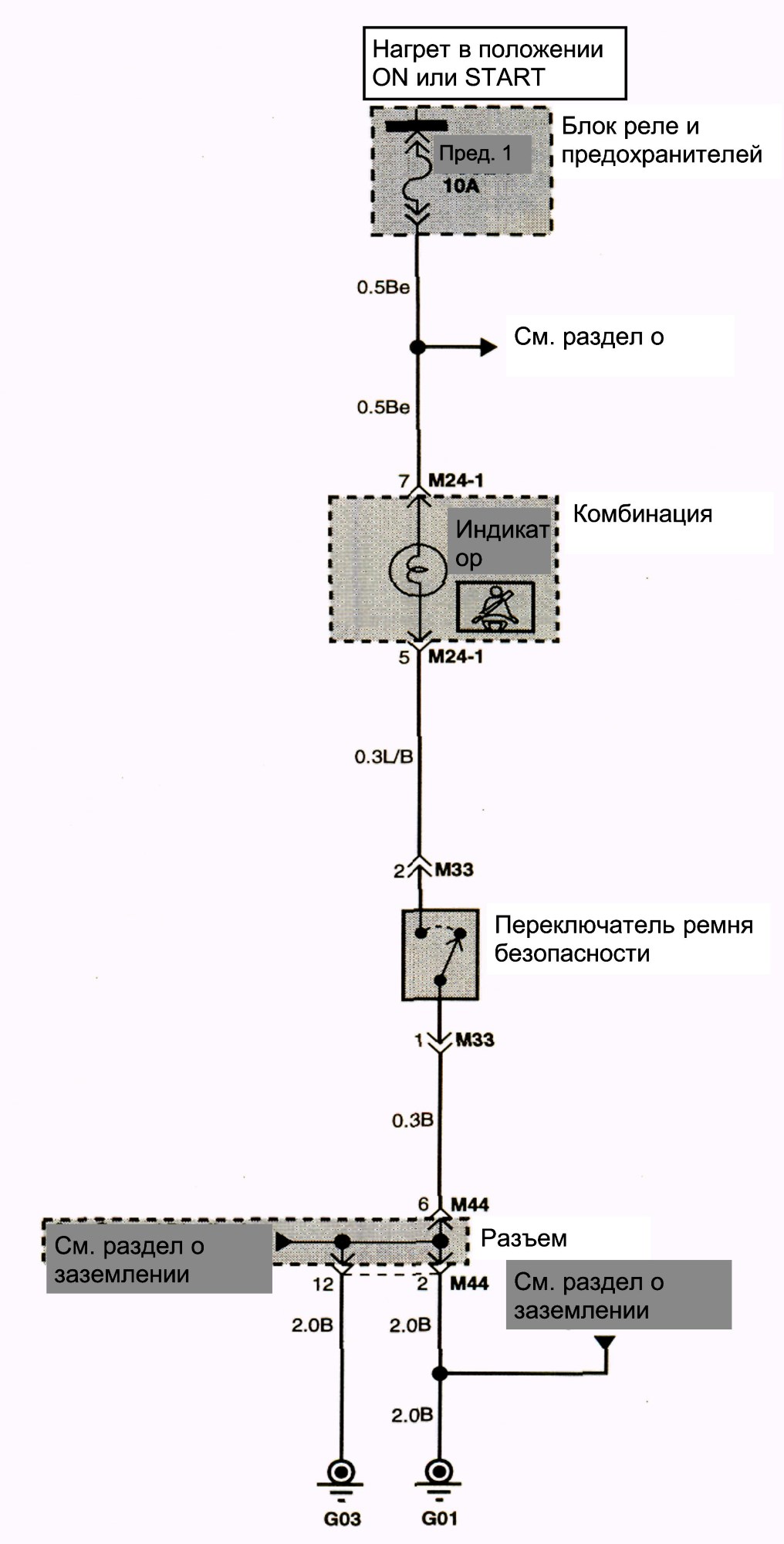

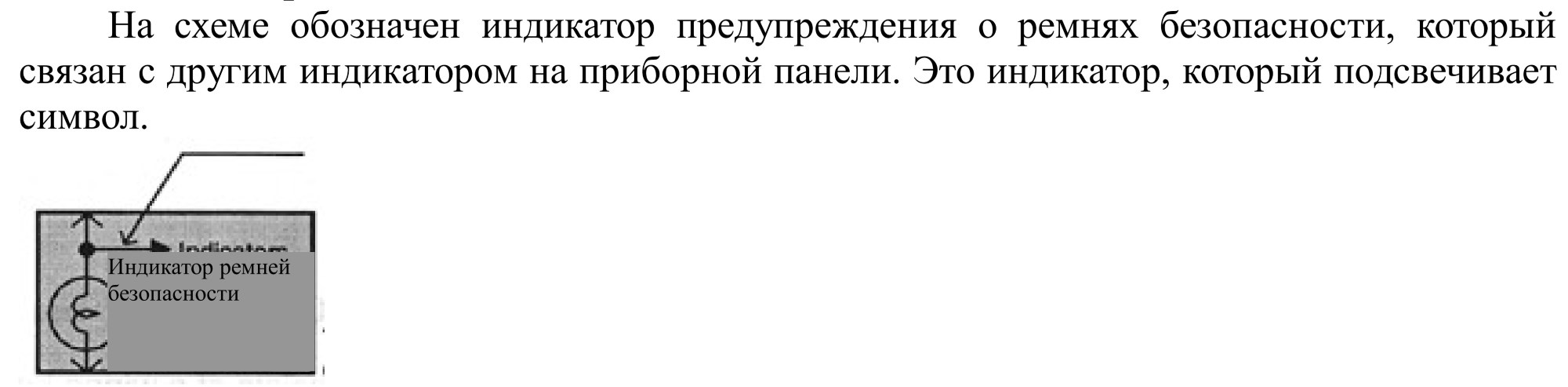

- 27. Индикатор ремня безопасности.
- 28. Фары.
- 29. Фары дневного света.
- 30. Поворотные указатели.
- 31. Передние противотуманные фары.
- 32. Задние противотуманные фары.

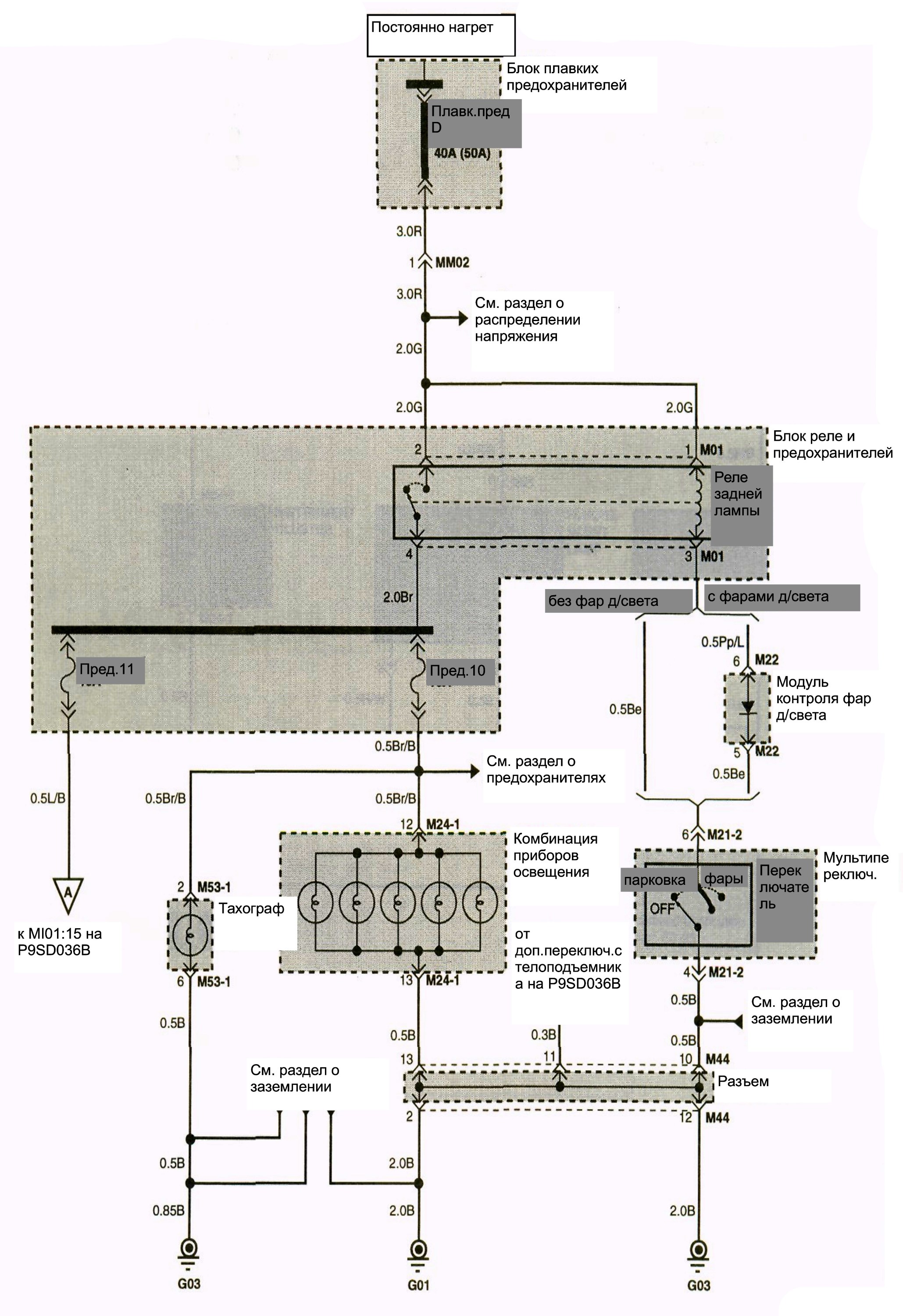

- 33. Задние лампы (лампа подсветки номера, лампа стояночного тормоза).
- 34. Фонарь заднего хода.
- 35. Лампы стоп-сигнала.
- 36. Лампы подсветки подножки.
- 37. Освещение.

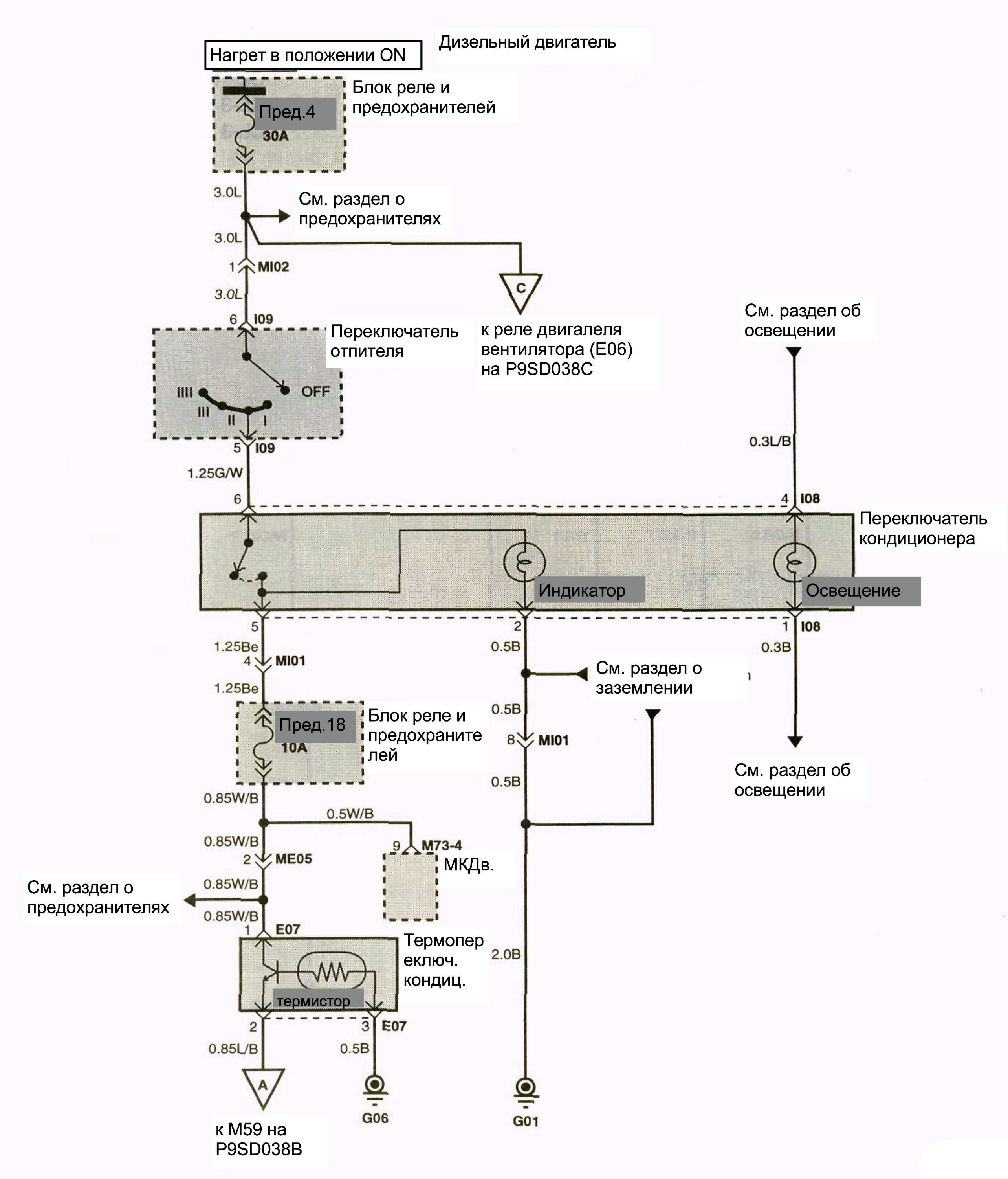

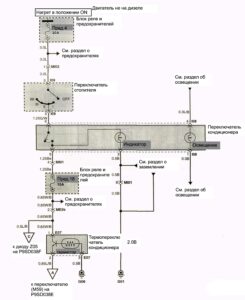

- 38. Система контроля кондиционера (воздуходува).
- 39. Компрессор кондиционера и его контроль.
Введение.
Данная глава состоит из пяти основных разделов устранения неисправностей в области электрики:
– Схематические диаграммы.

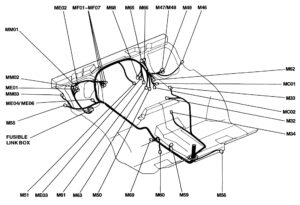

– Обозначения расположения элементов.

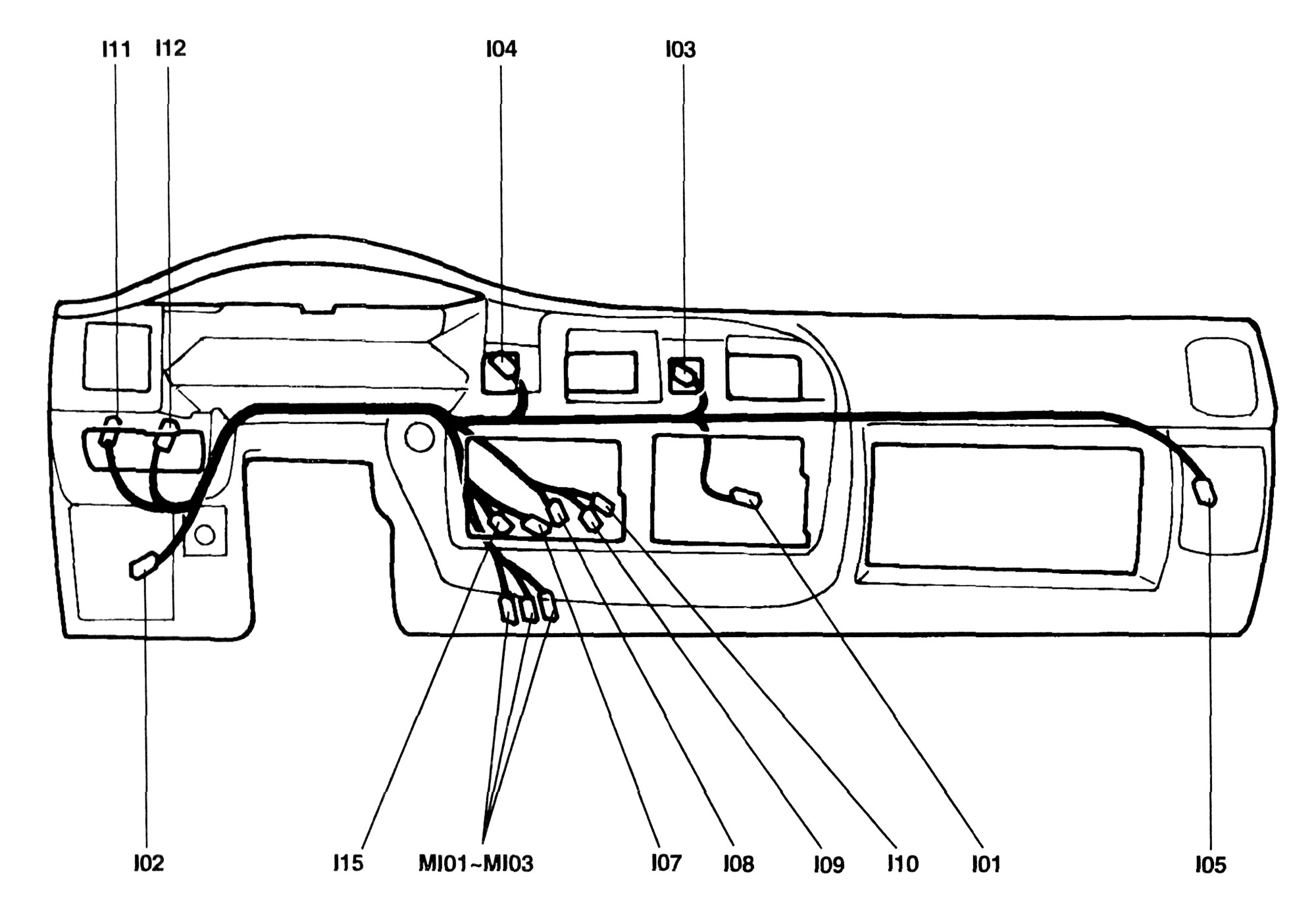

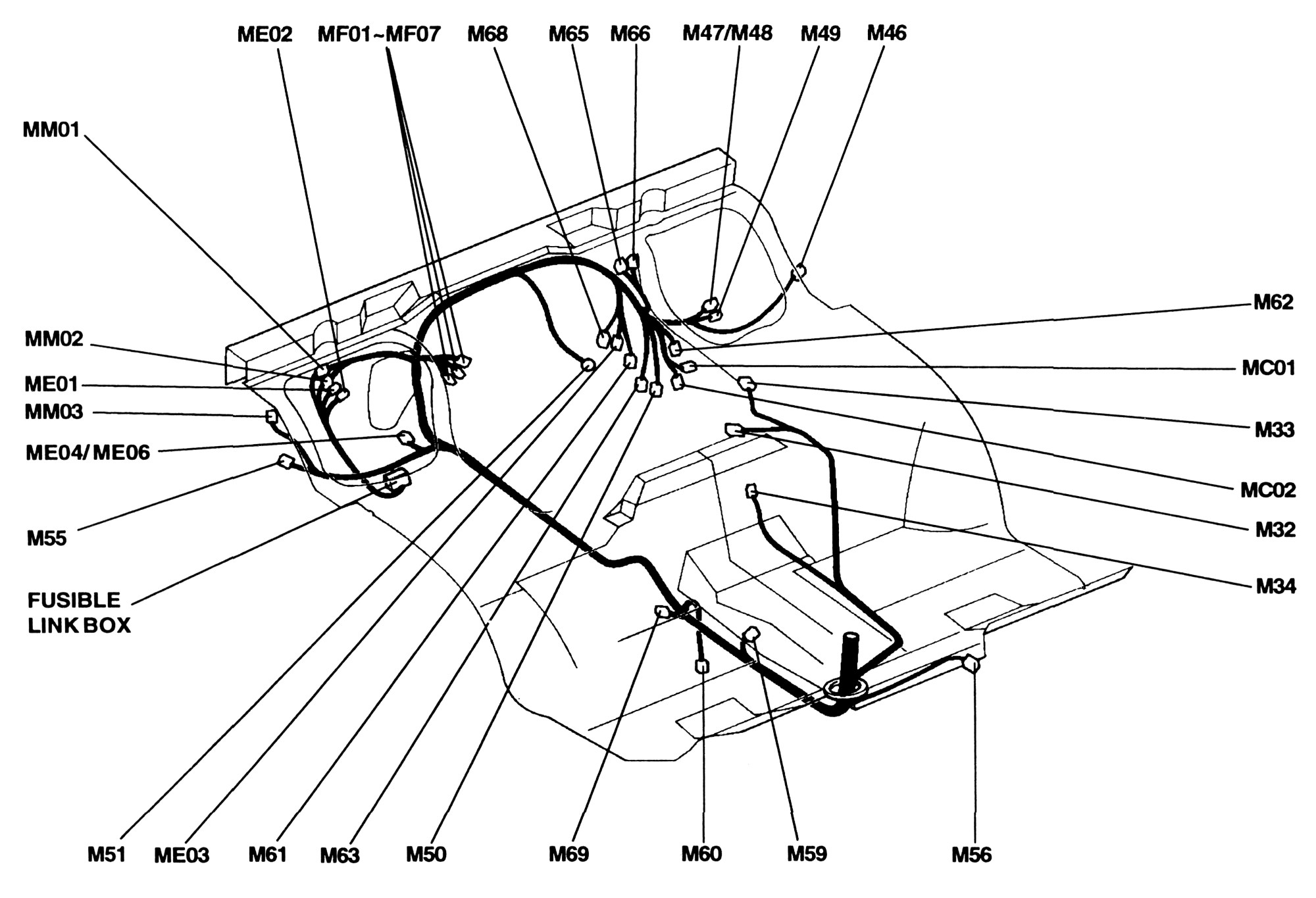

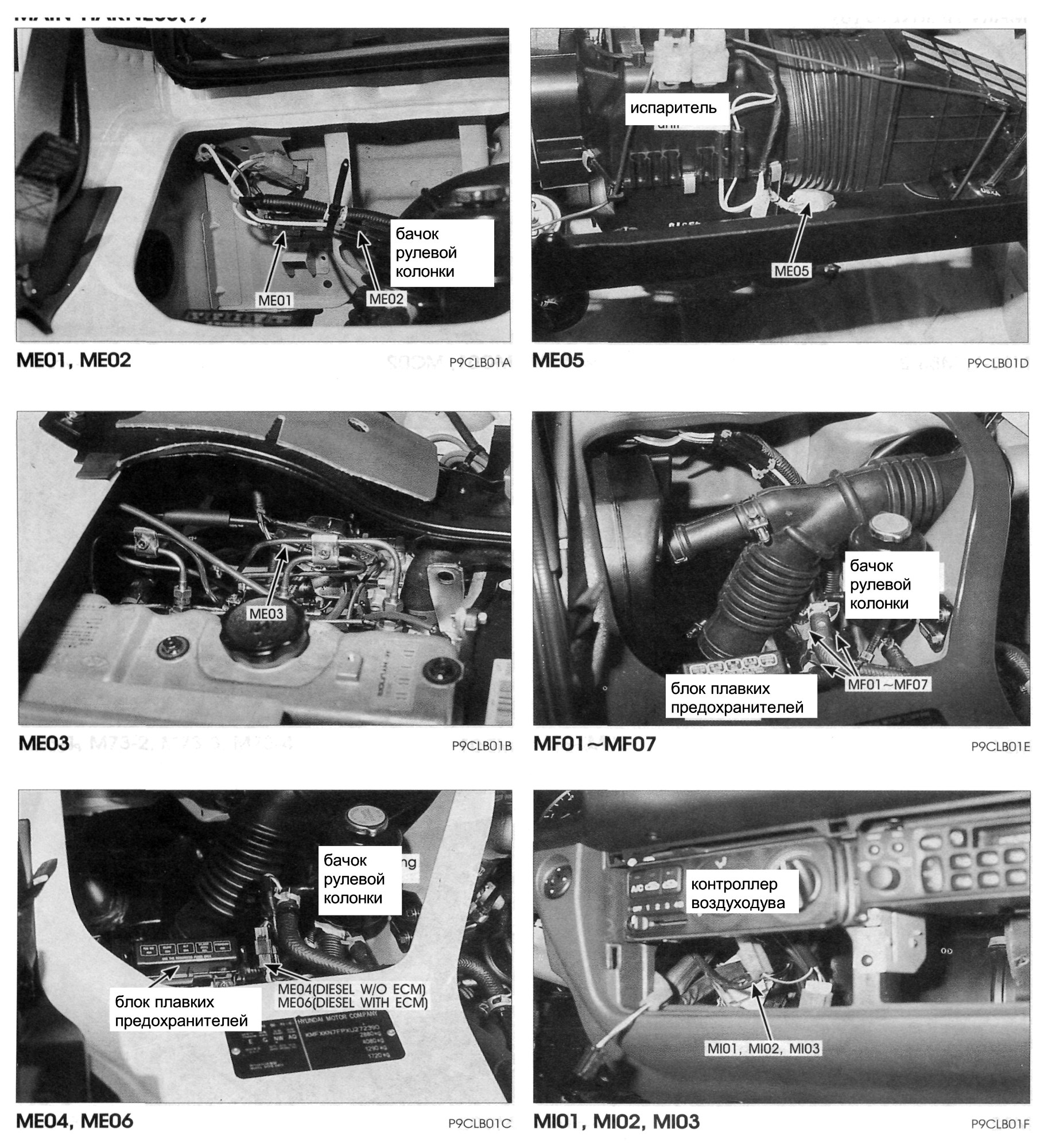

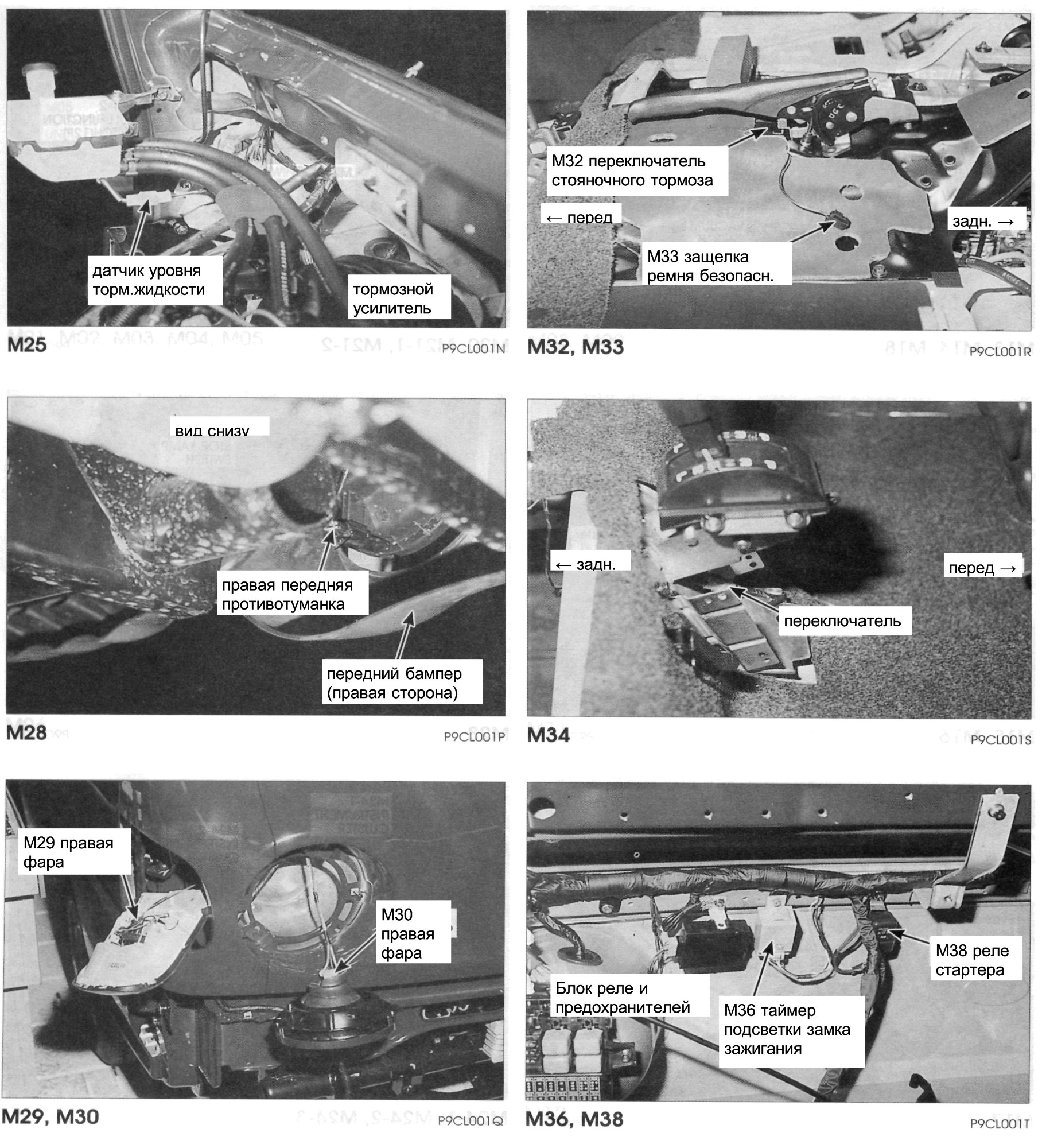

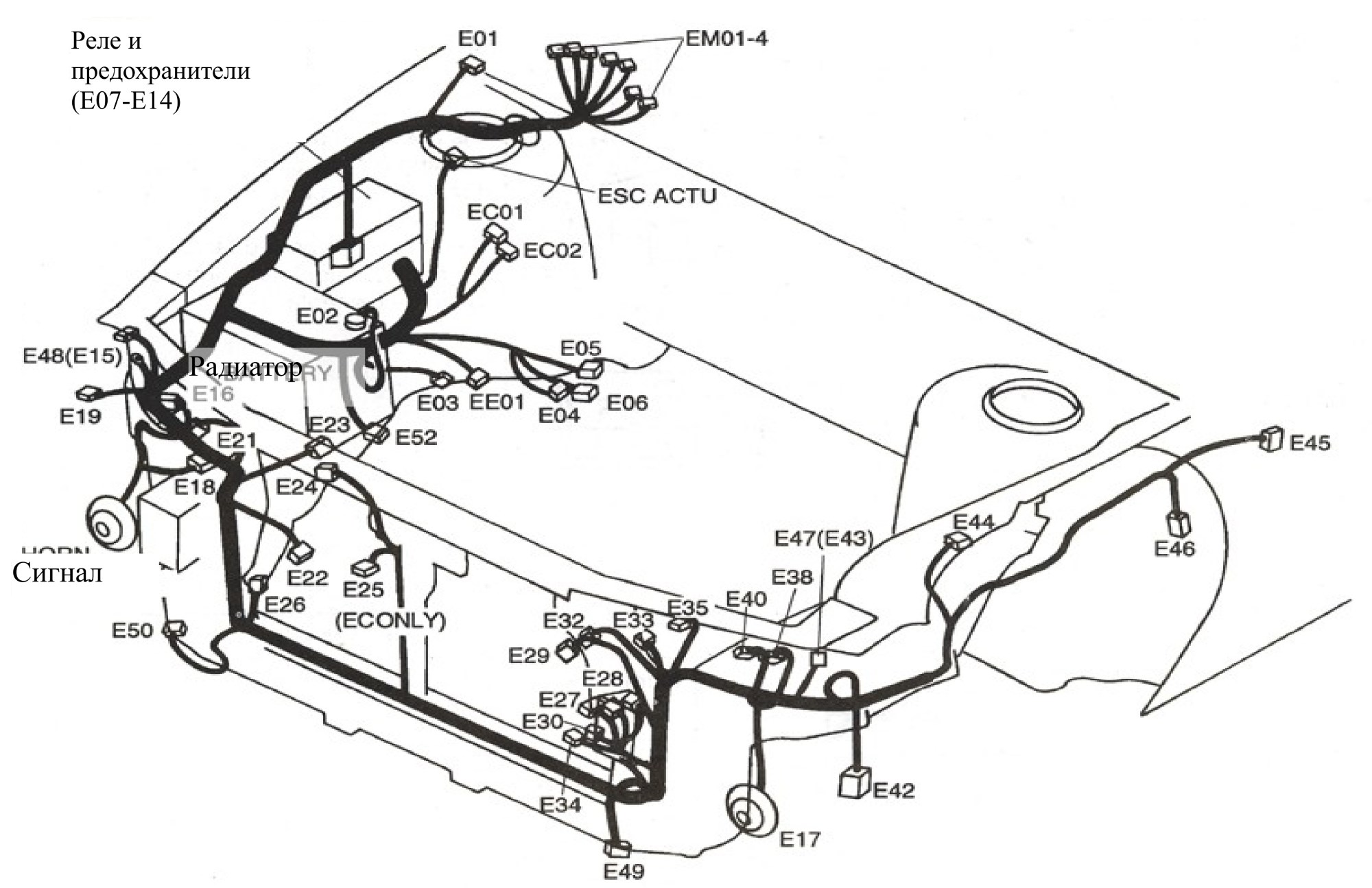

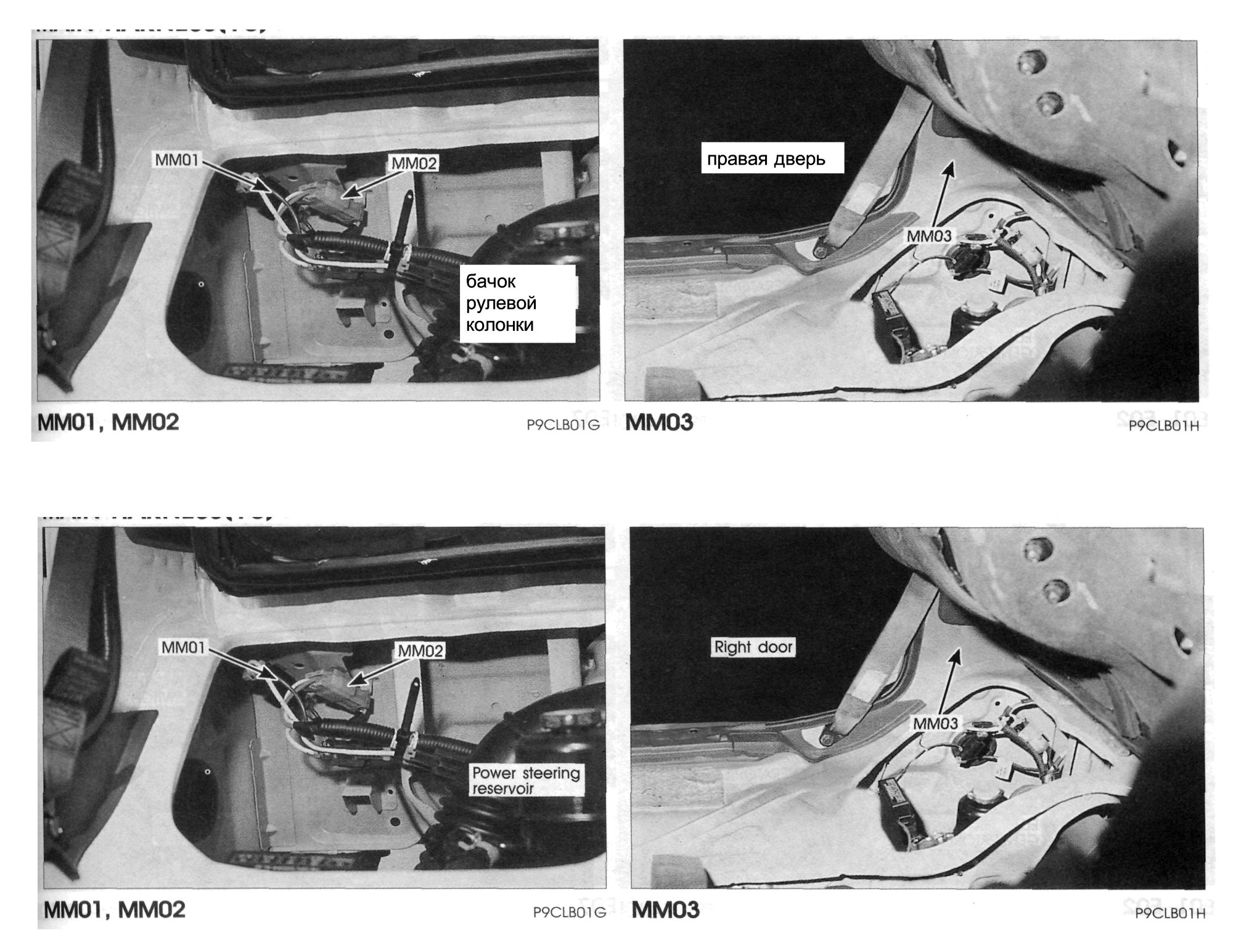

– Расположение элементов.
– Конфигурации соединения.
– Схемы узлов.

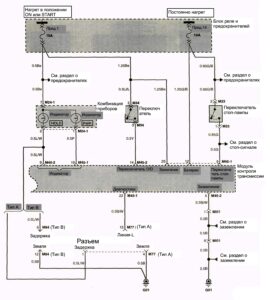

Каждый раздел начинается со схематической диаграммы, которая показывает работу всех компонентов, таких как путь тока от источника к заземлению (благодаря электрической нагрузке), переключаемые разъемы на каждой позиции, а также дополнительные функции.
Прежде чем приступать к диагностике и устранению неисправностей, необходимо изучить работу электросети.
Обозначения расположения элементов.
Если вы хотите определить нахождение схематических компонентов на вашем автомобиле, используйте обозначения, которые приняты в схемах. Обозначения расположения элементов включают в себя основные компоненты, разъемы, заземления, диоды, их расположение и указание местонахождения в схеме. Практически все элементы, указанные в схеме могут быть визуально найдены с помощью иллюстраций их расположения.

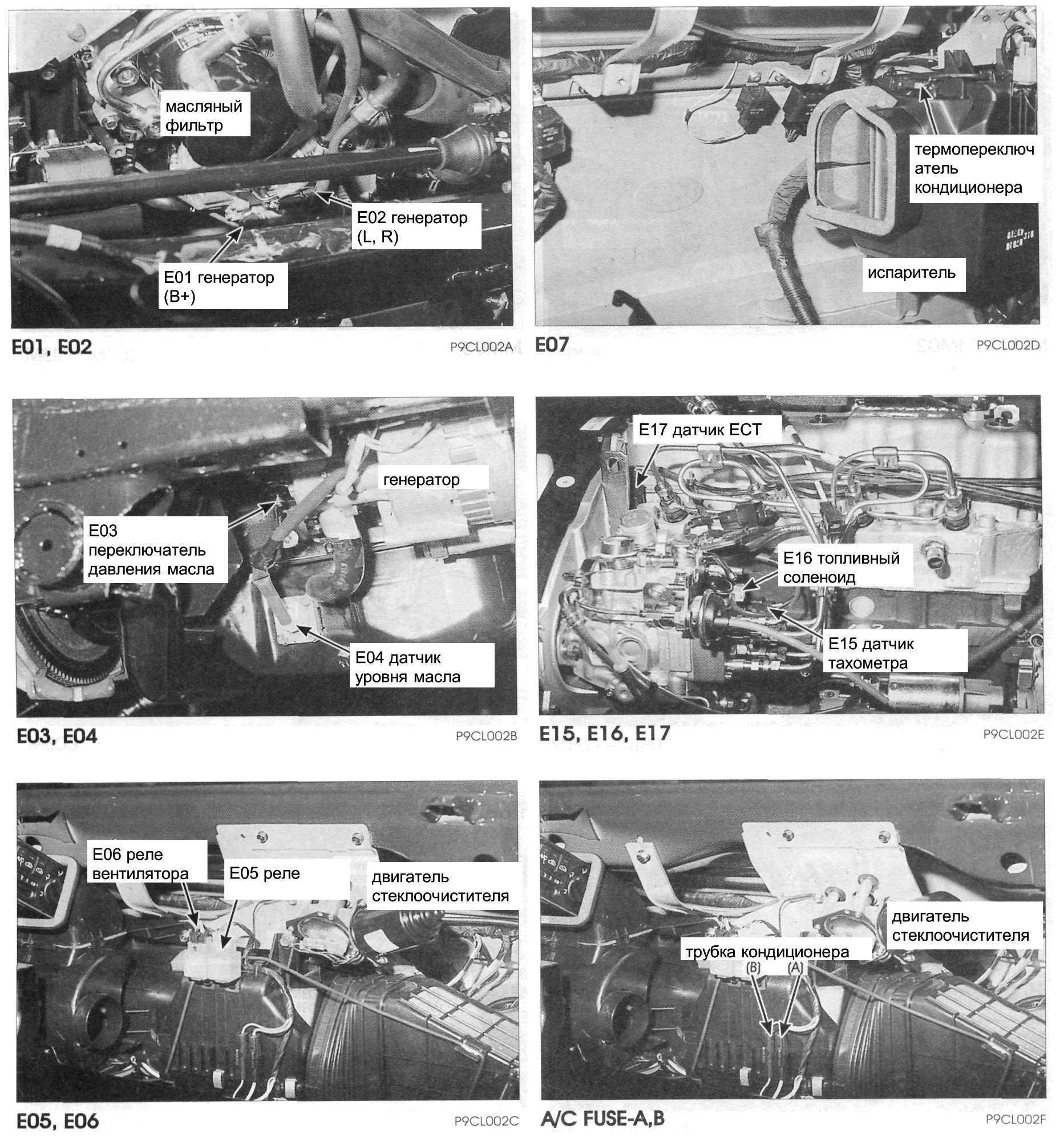

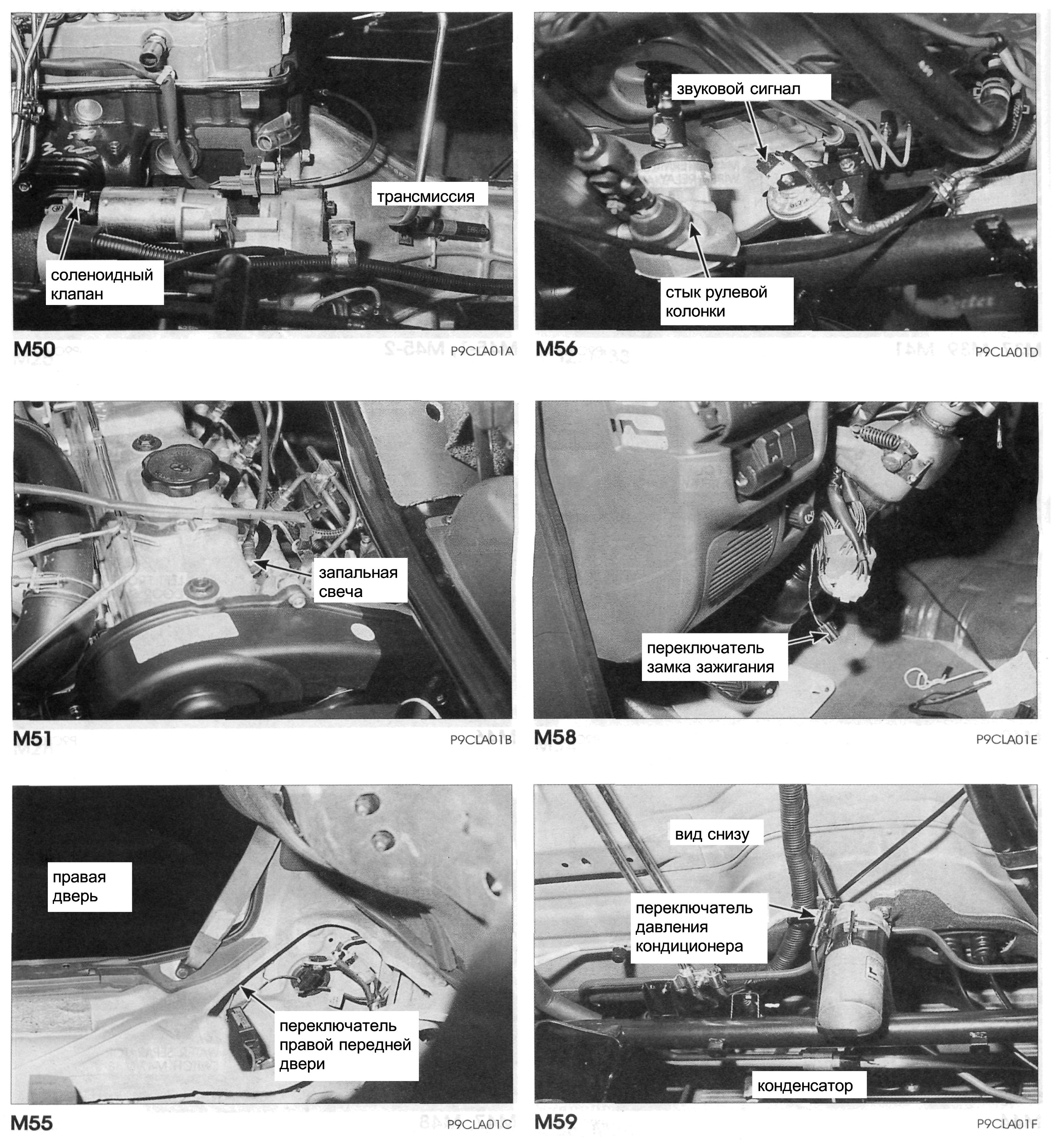

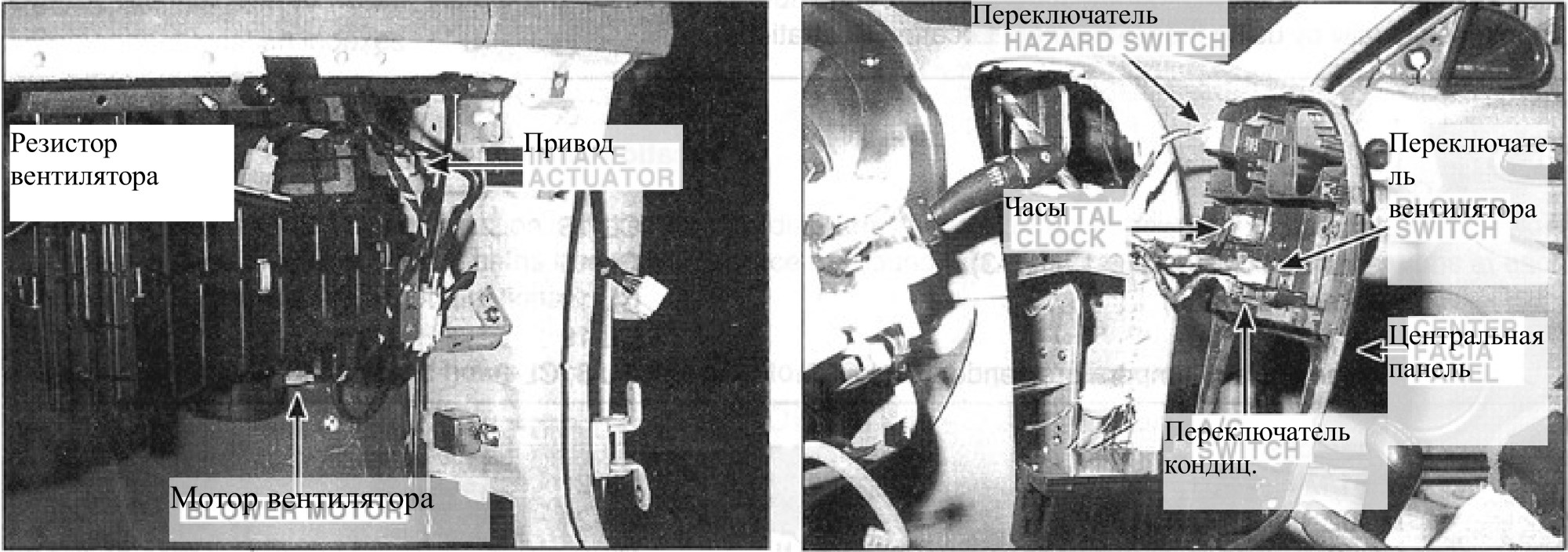

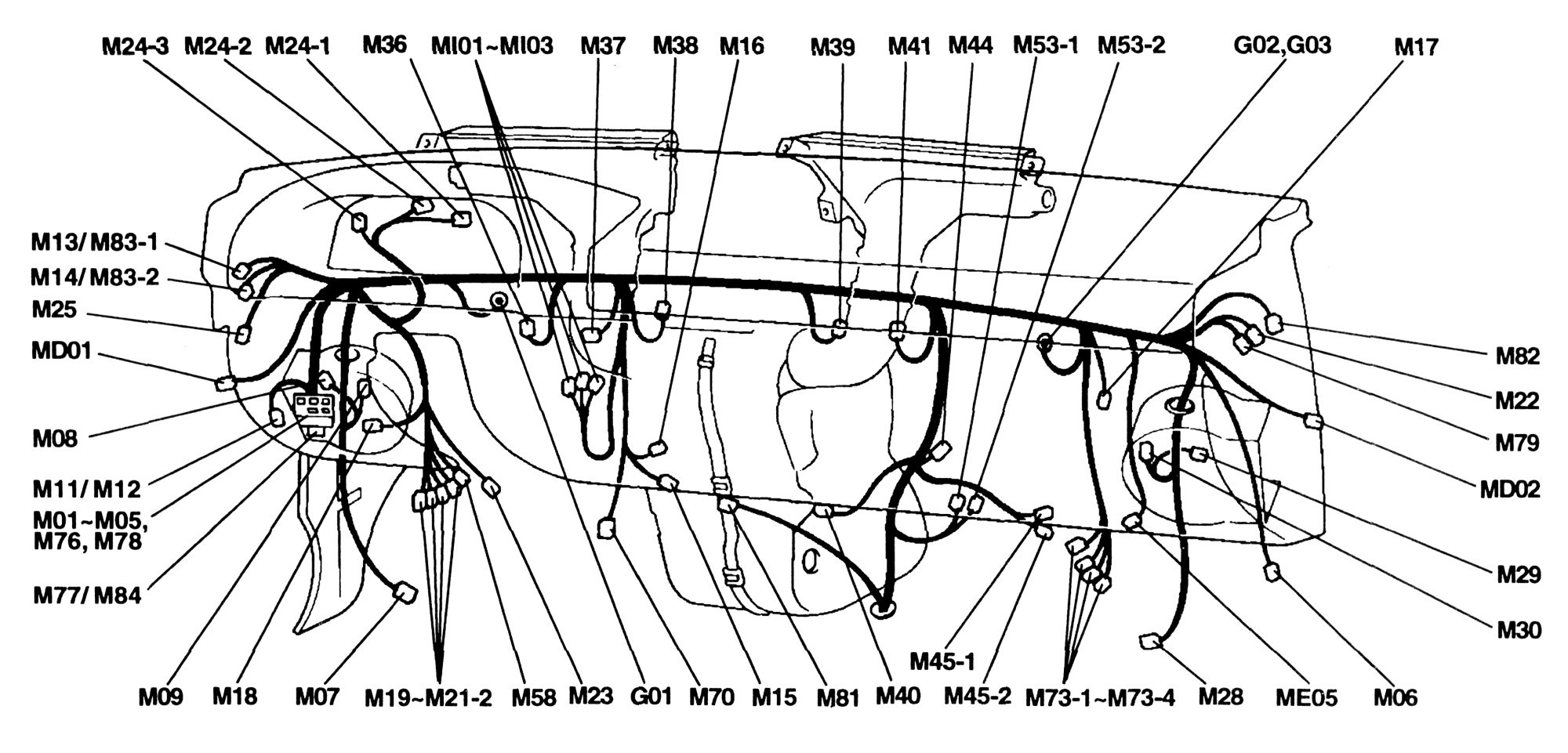

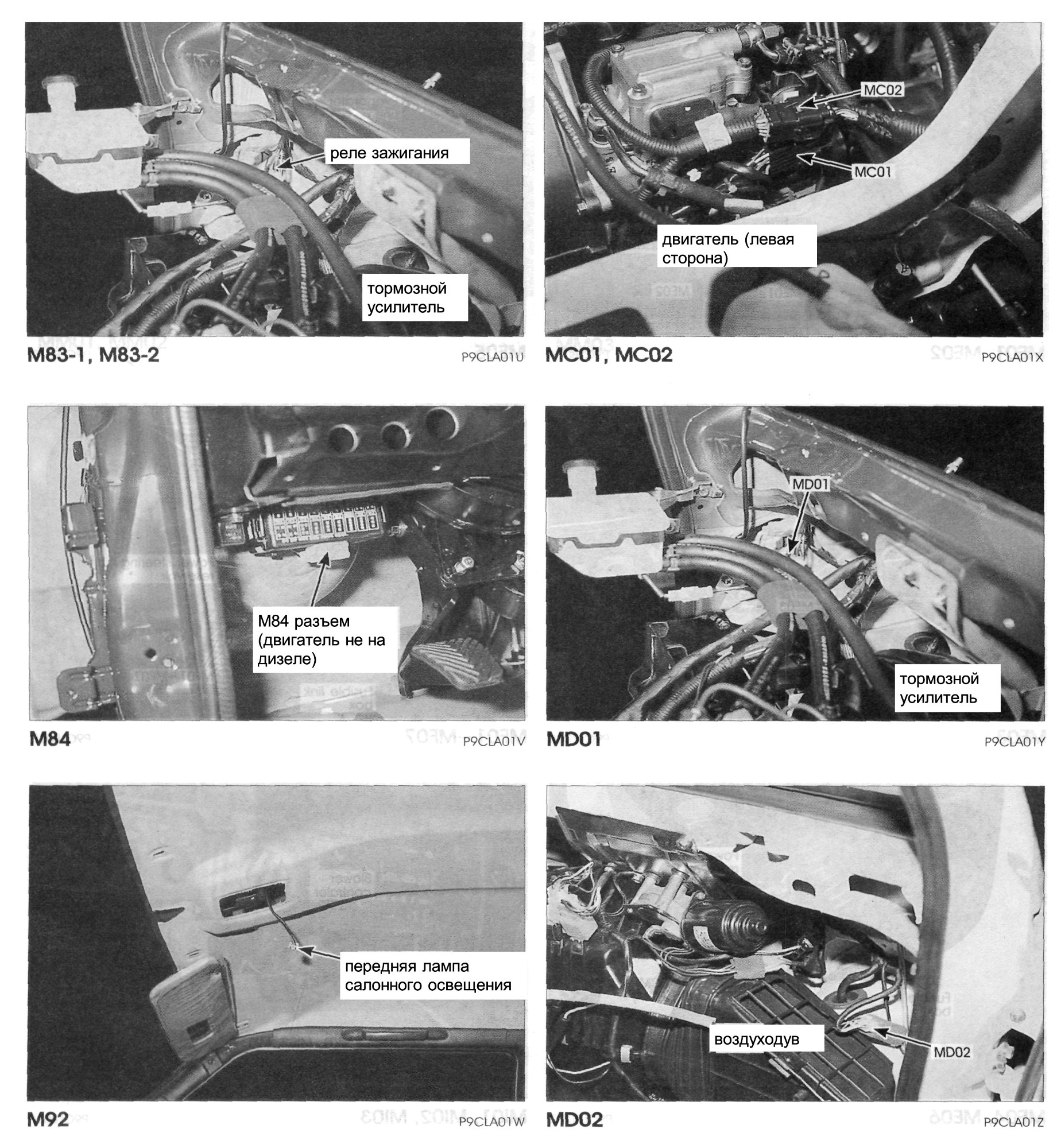

Расположение элементов.

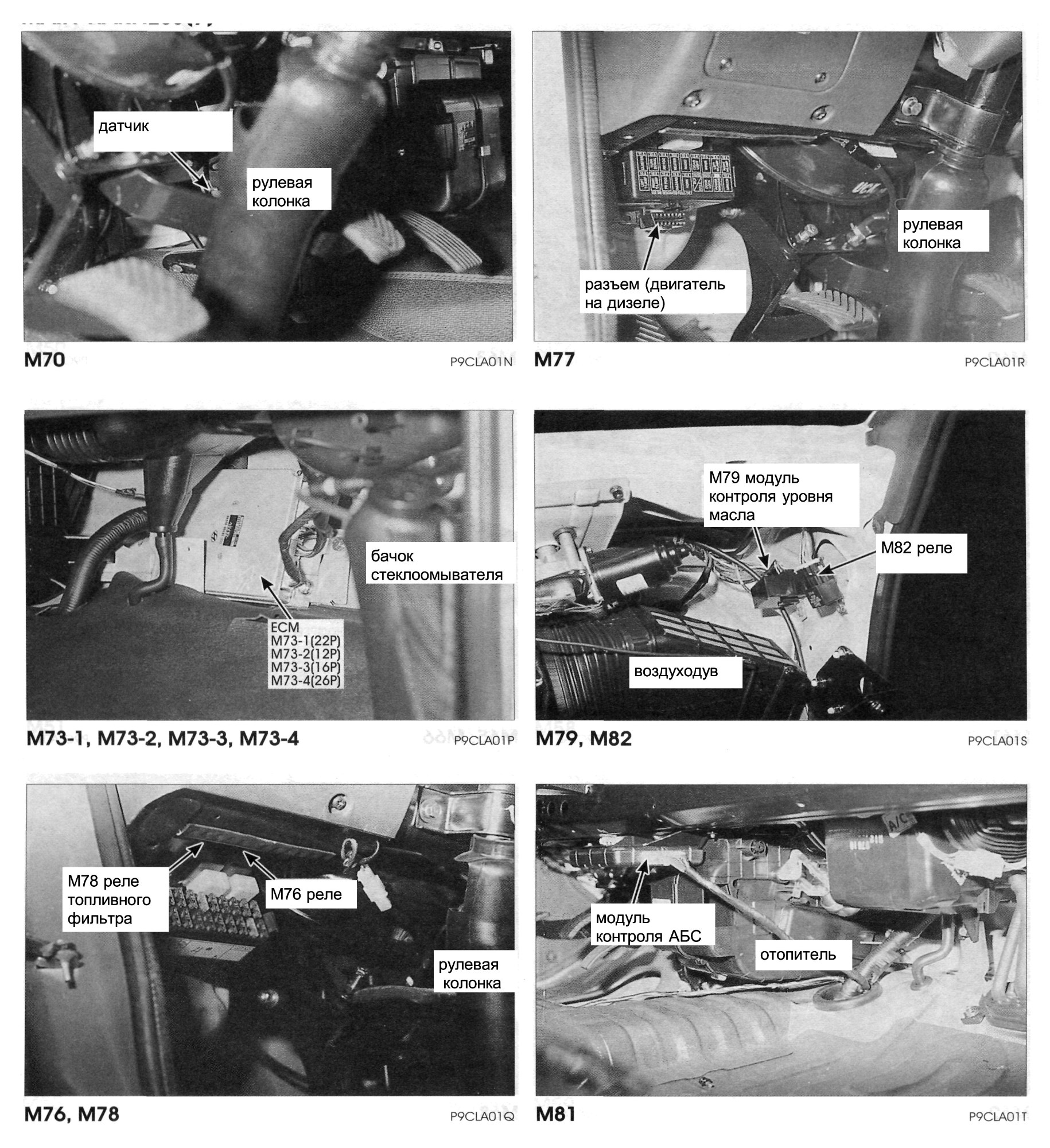

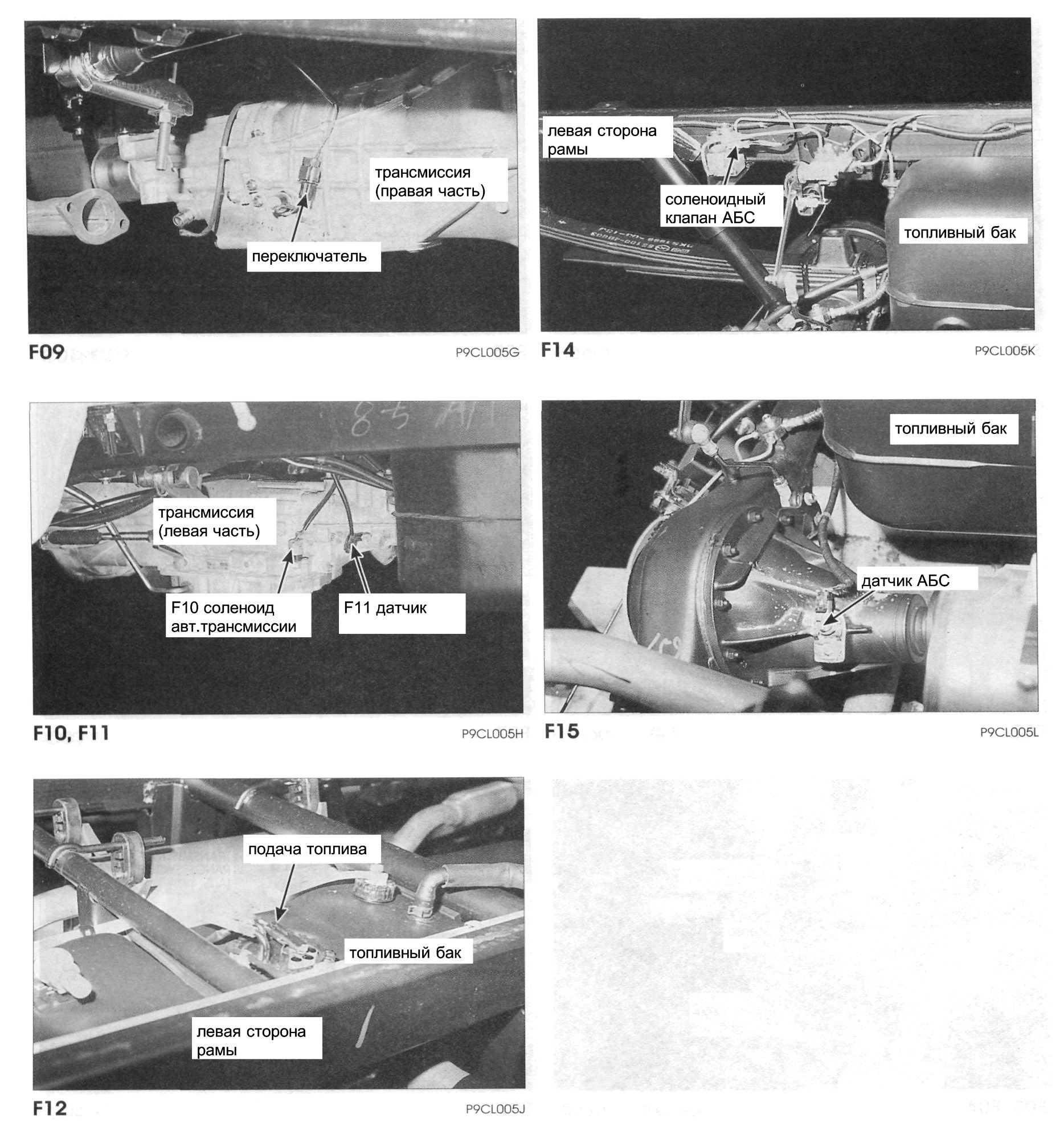

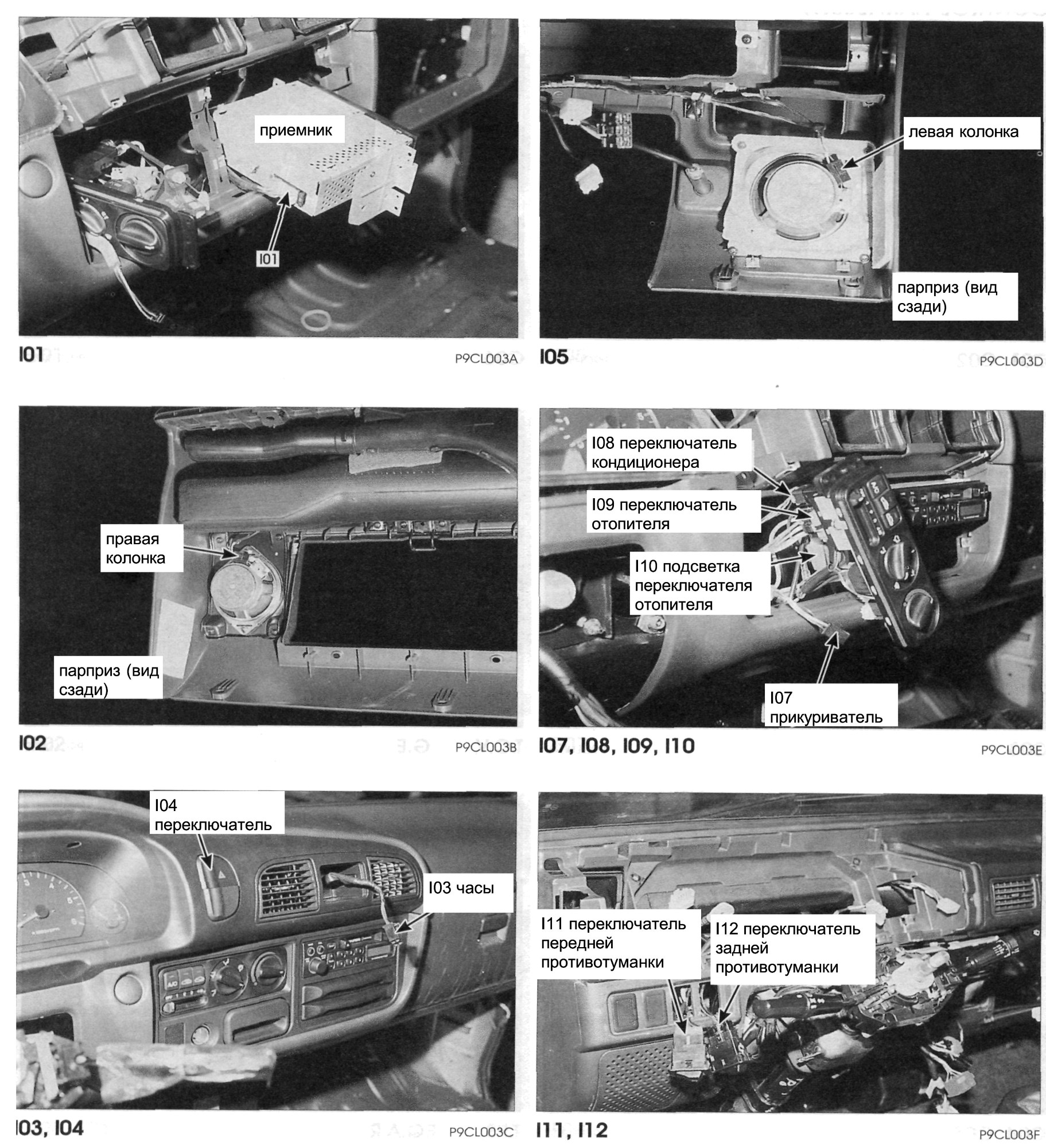

Знание расположения элементов позволяет легко найти с помощью обозначений схематические компоненты на вашем автомобиле.
Конфигурации соединения.

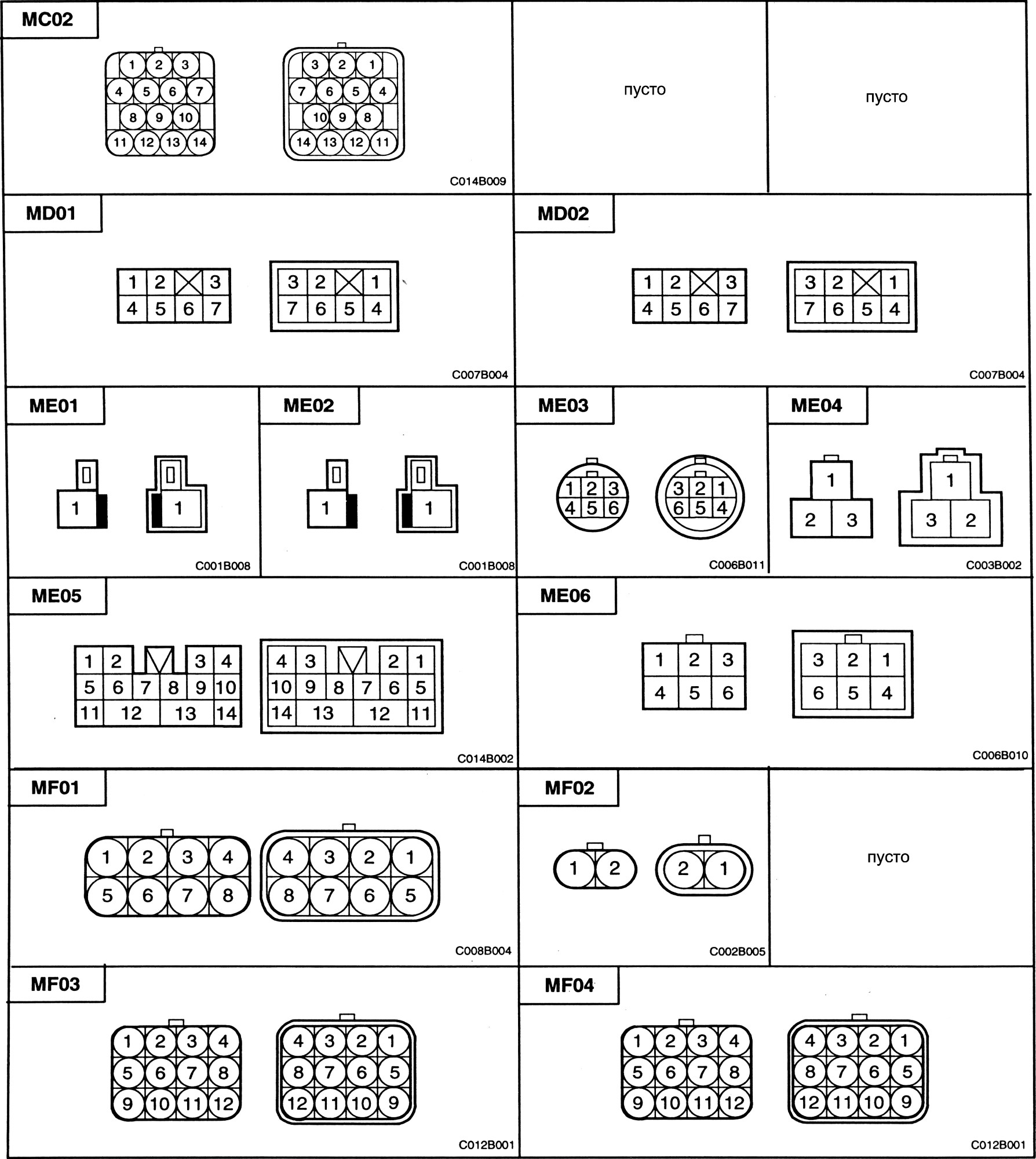

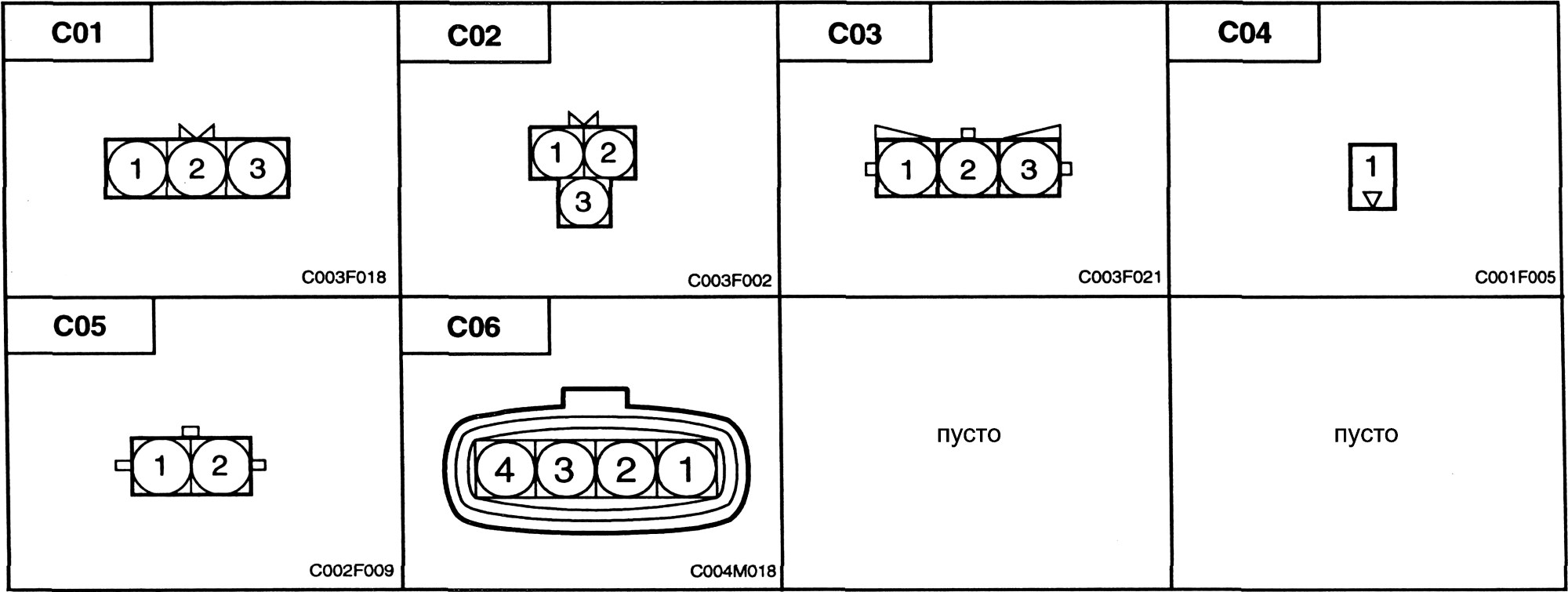

Данный раздел дает описание расположения каналов или терминалов в многоконтактных разъемах, показанных в схематических диаграммах. Для удобства внесите проверяемые пункты вместе с цветом проводов и номерами терминалов в схему.

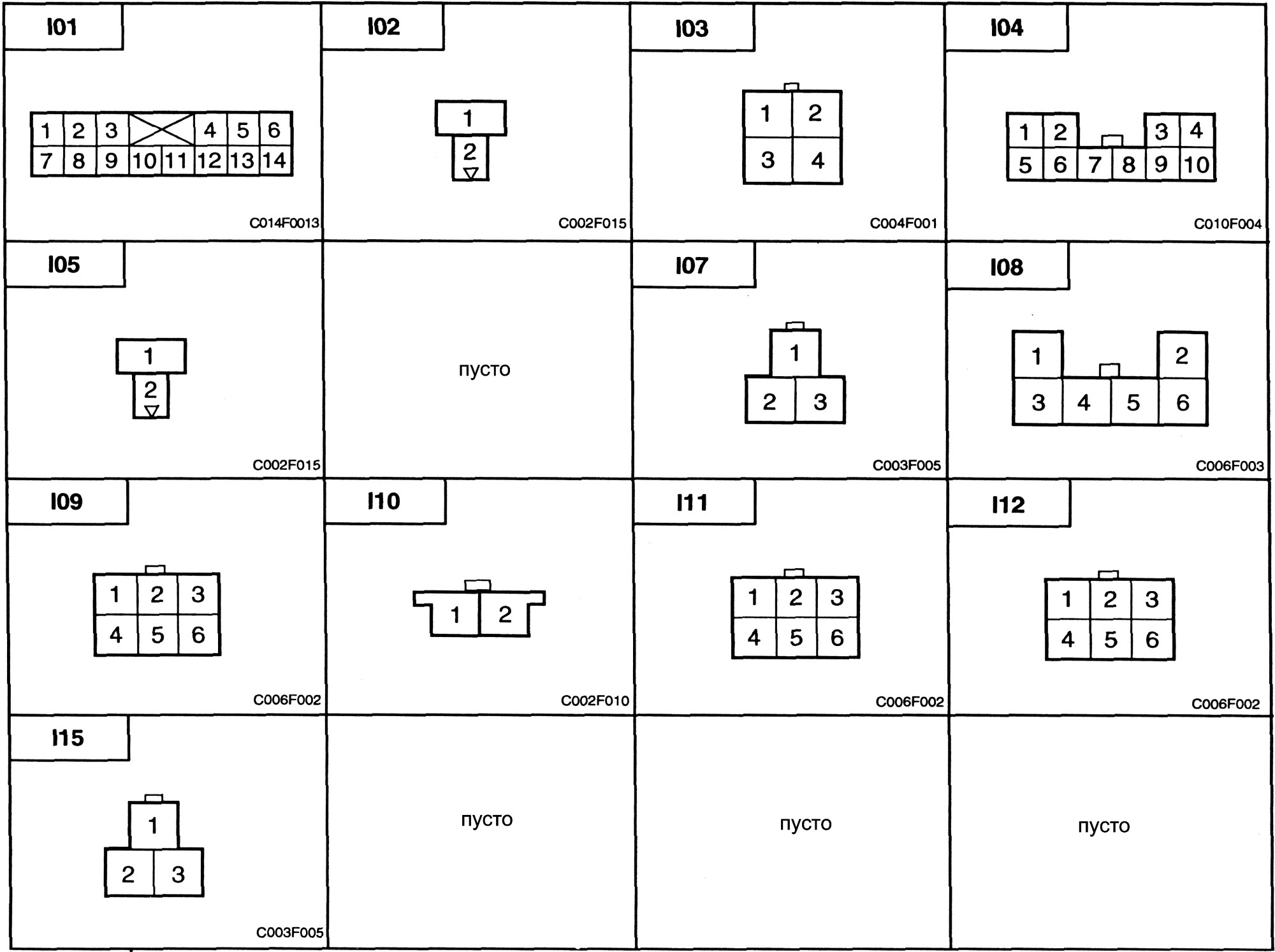

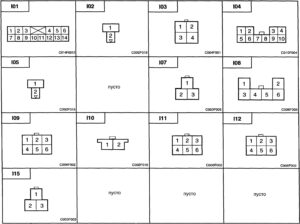

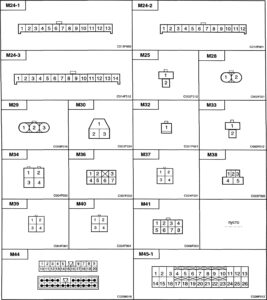

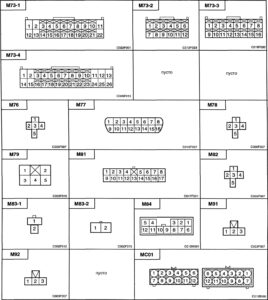

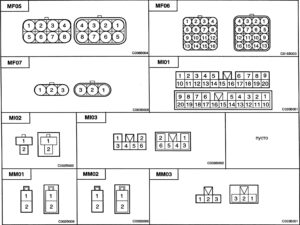

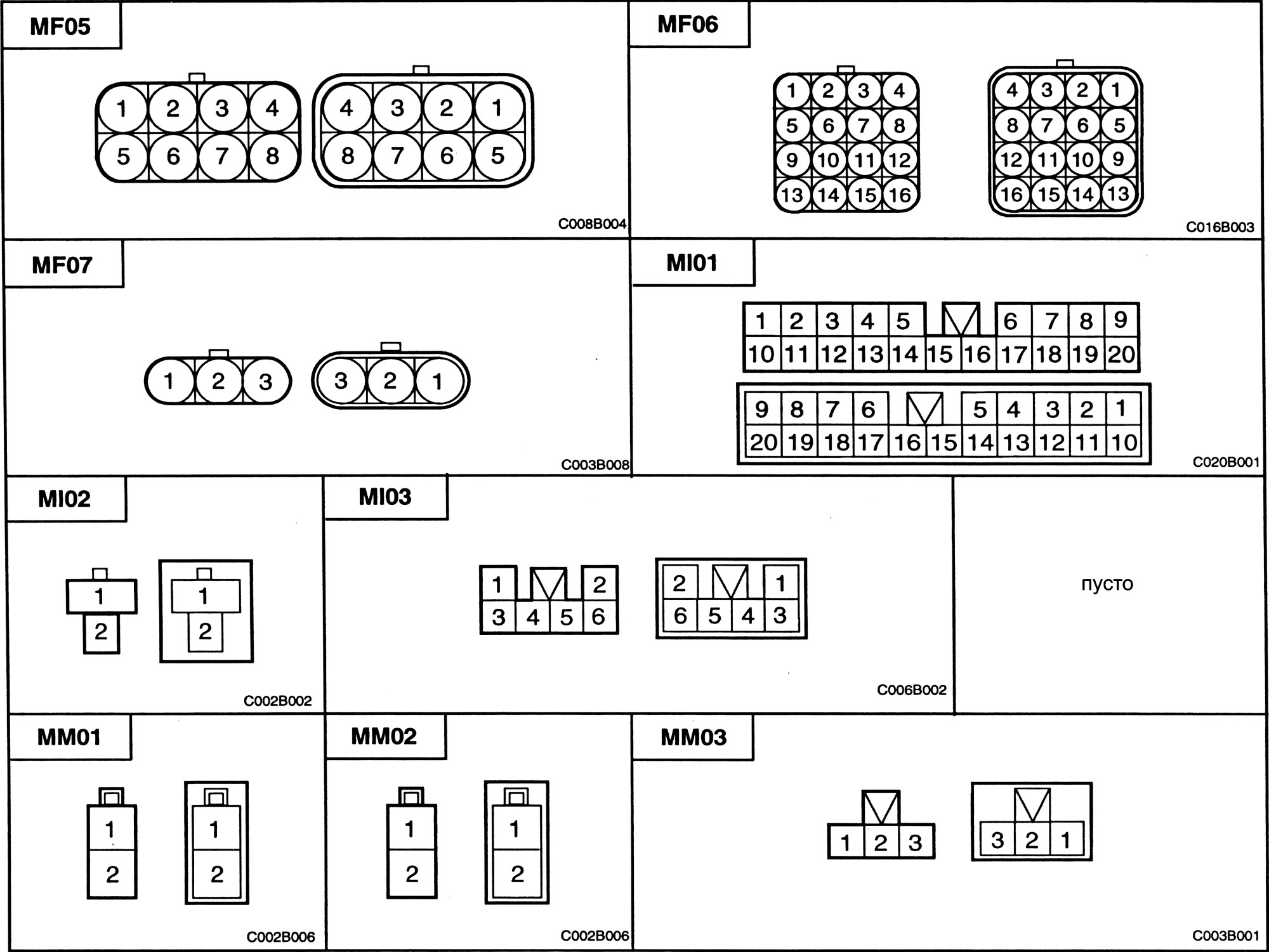

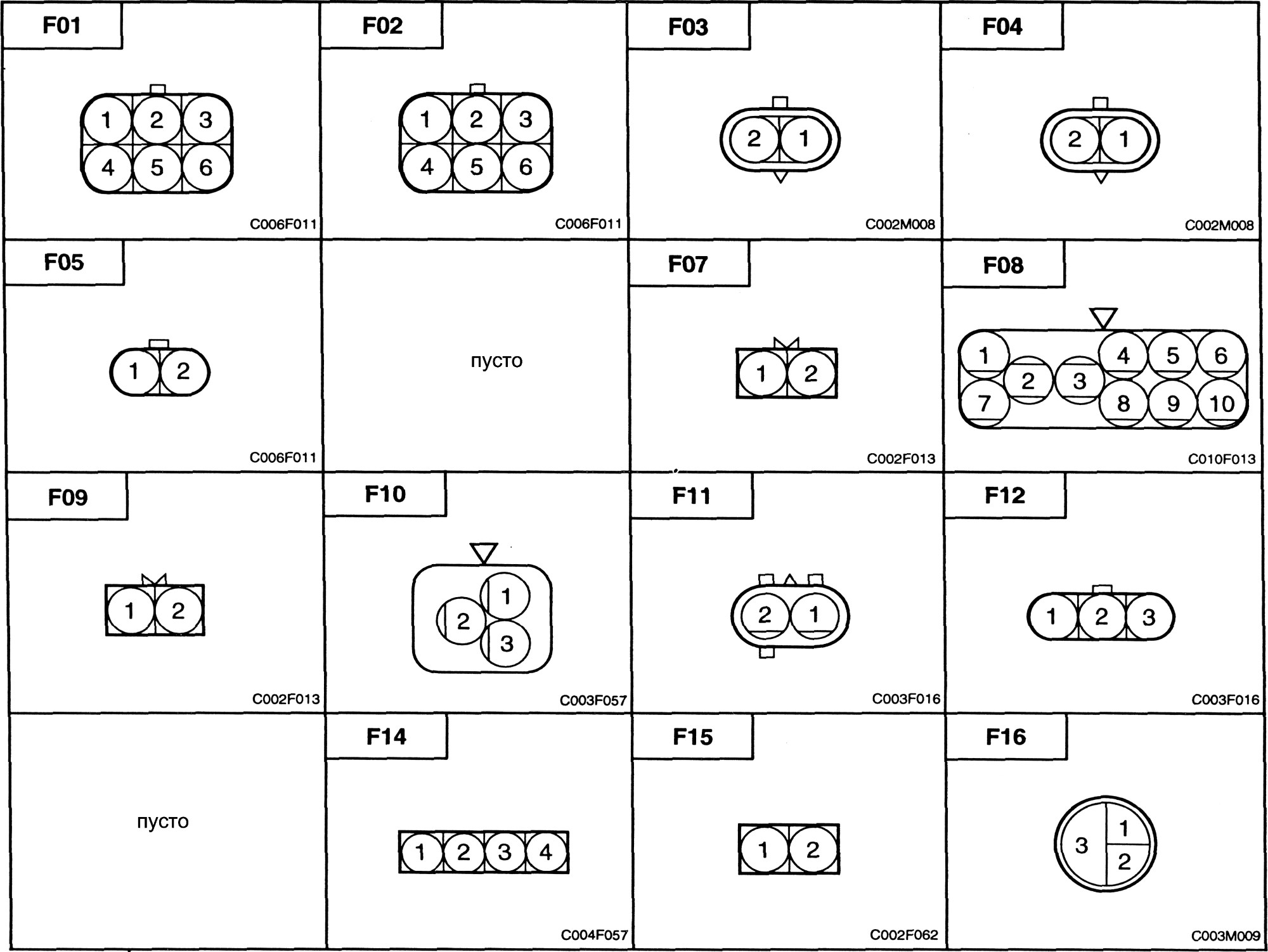

Чертежи с конфигурациями дают изображение разъемов с разных ракурсов, после того как они были разъединены с узлом. Если к компоненту подсоединено более одного разъема, все разъемы на чертеже указаны вместе. Обе части (половины) внутри сетевых разъемов показаны вместе.

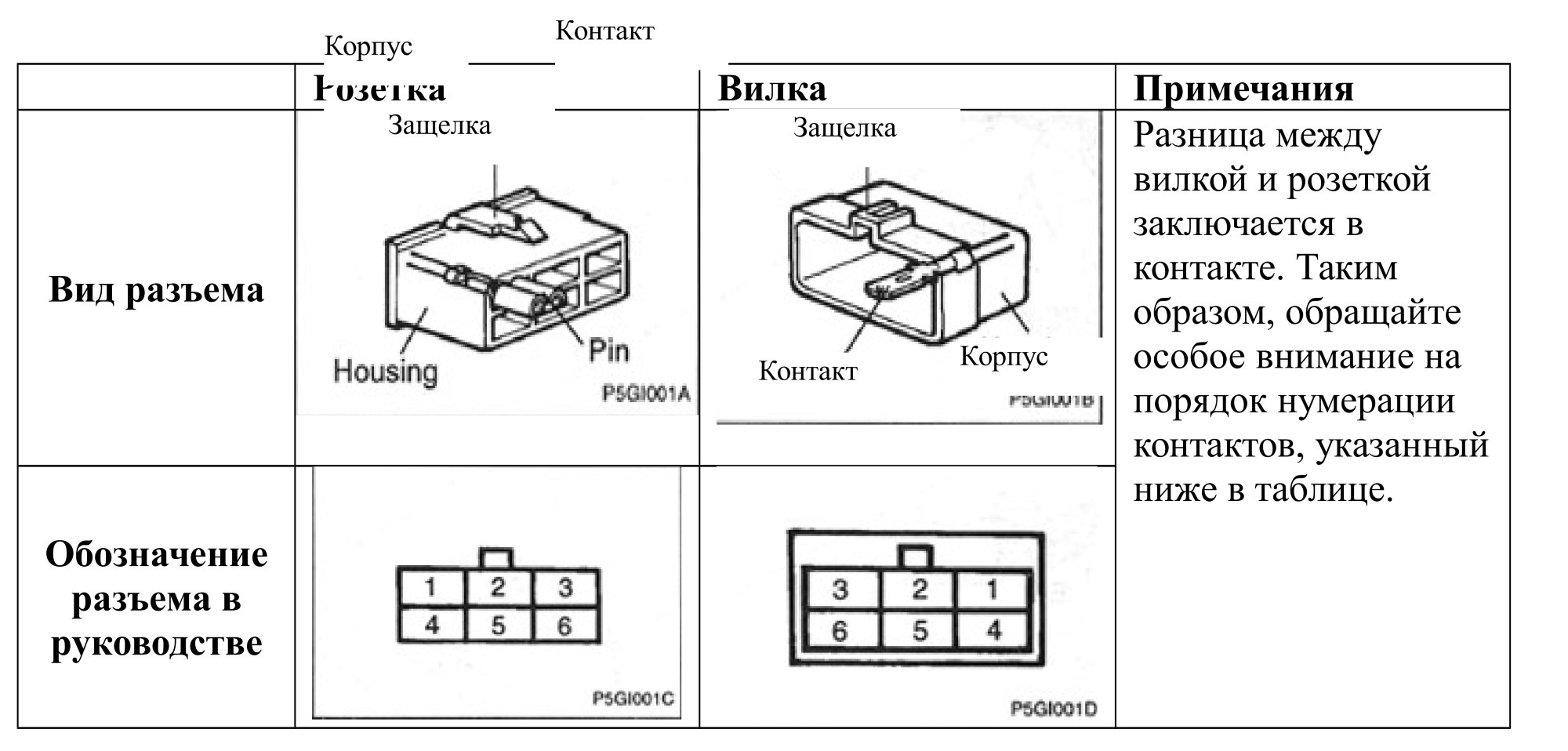

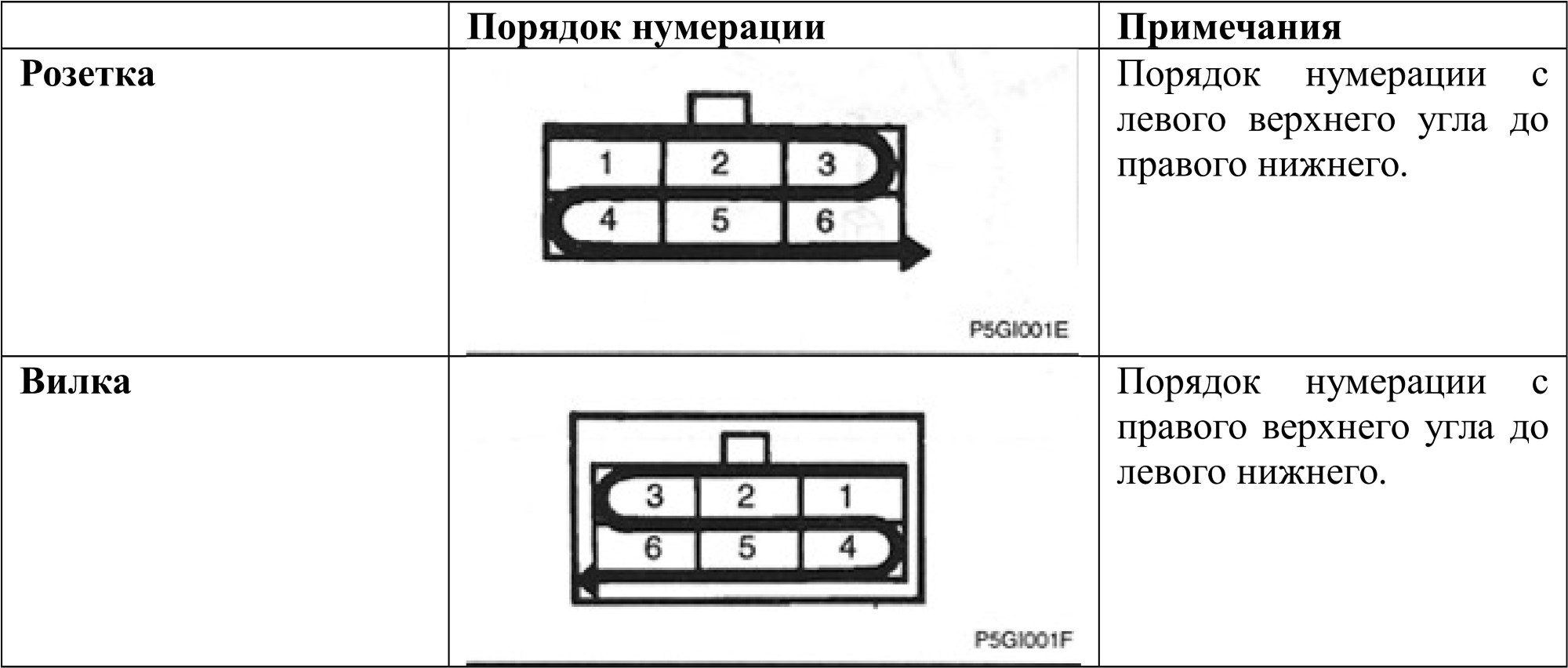

Вид разъема и порядок нумерации.
При устранении неисправностей, обратите особое внимание на разницу между розеткой и вилкой соединителя. Ниже приведенная информация позволит вам отличать вилку от розетки и подсчитать количество контактов.

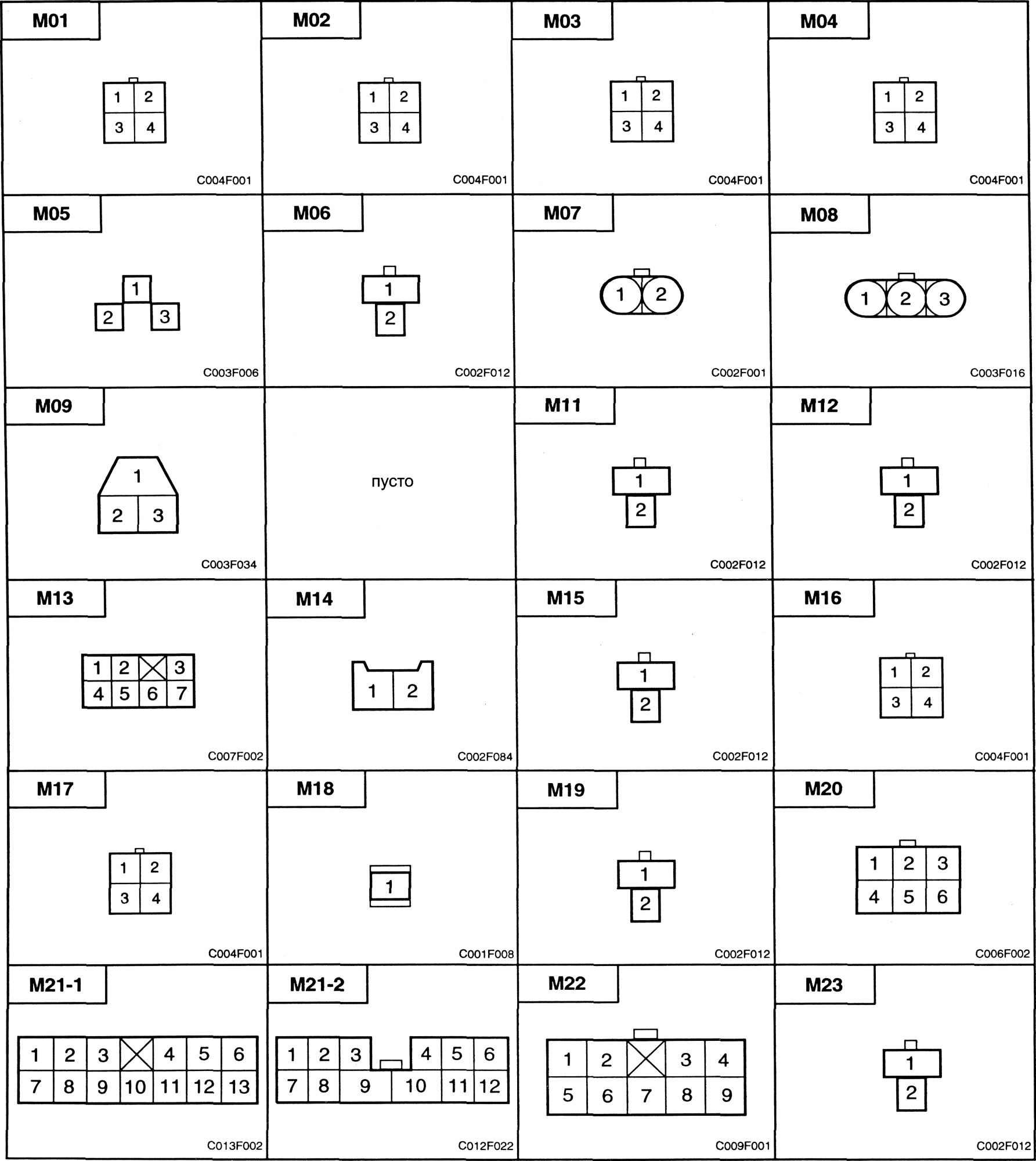

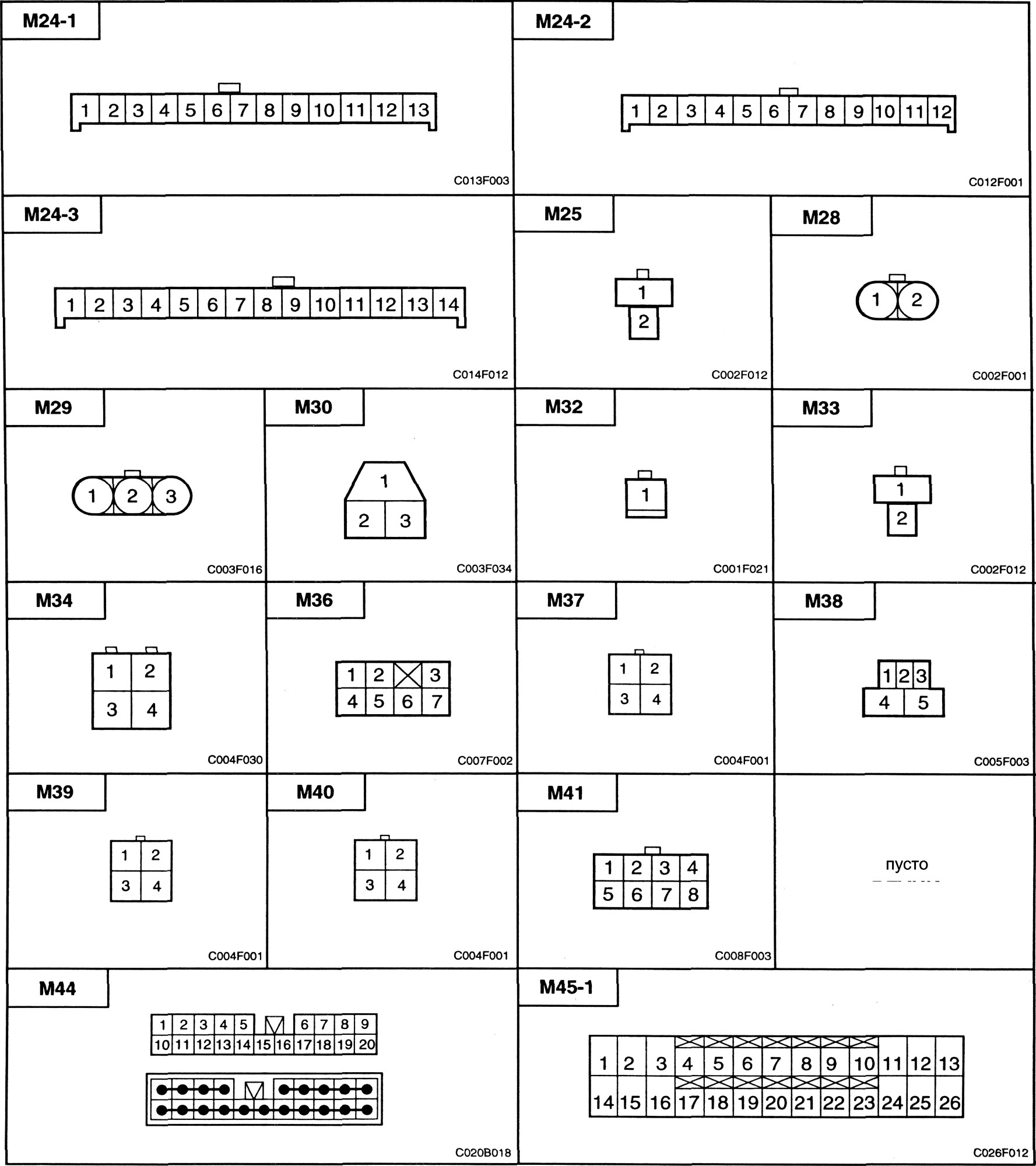

1. Вид разъема.
2. Порядок нумерации.
Схемы узлов.

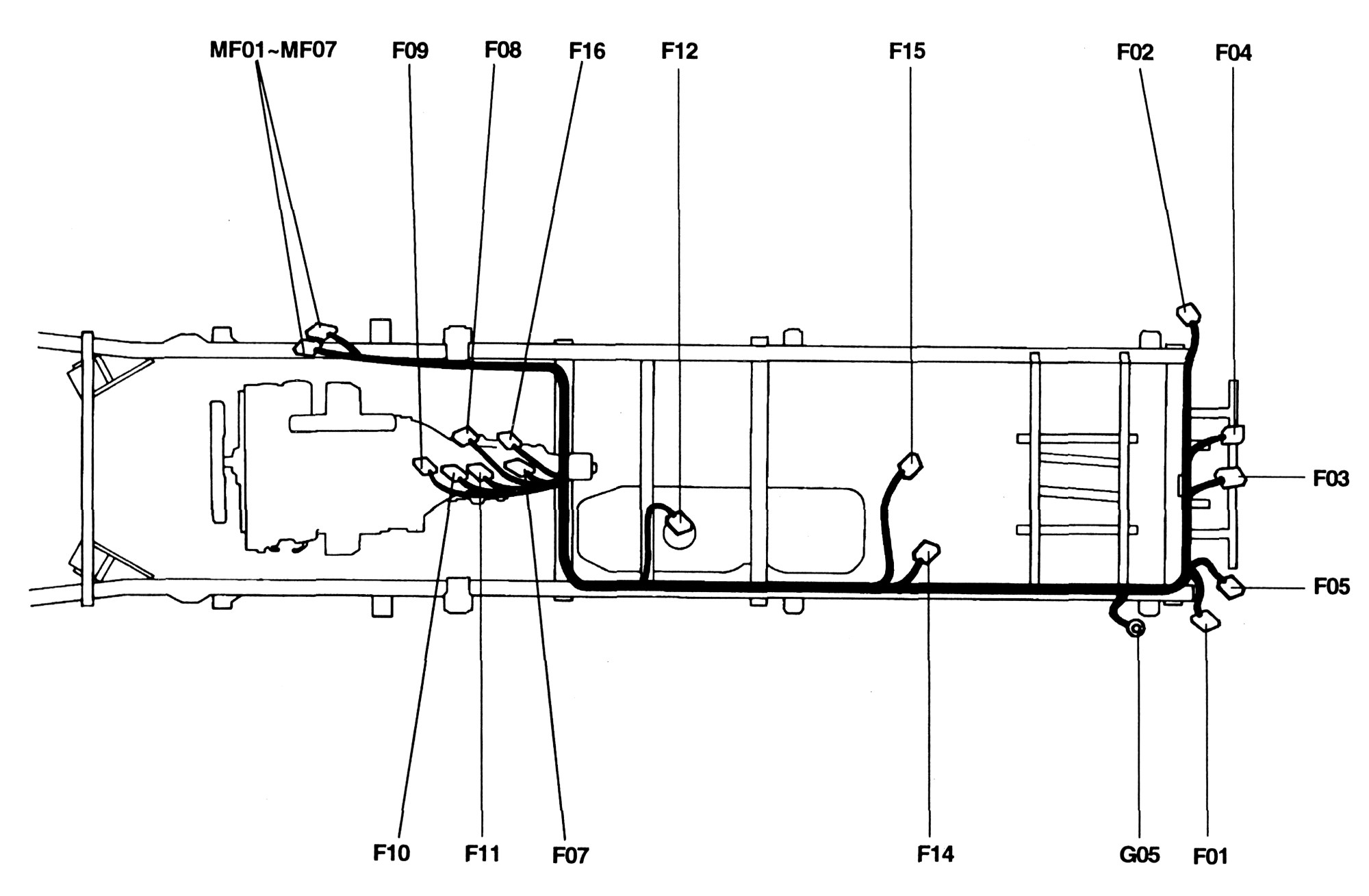

На схемах узлов указаны основные узлы проводки и разъемы, их соединяющие.
Данные схемы помогут быстрей и легче устранить неисправности.
Обозначения.

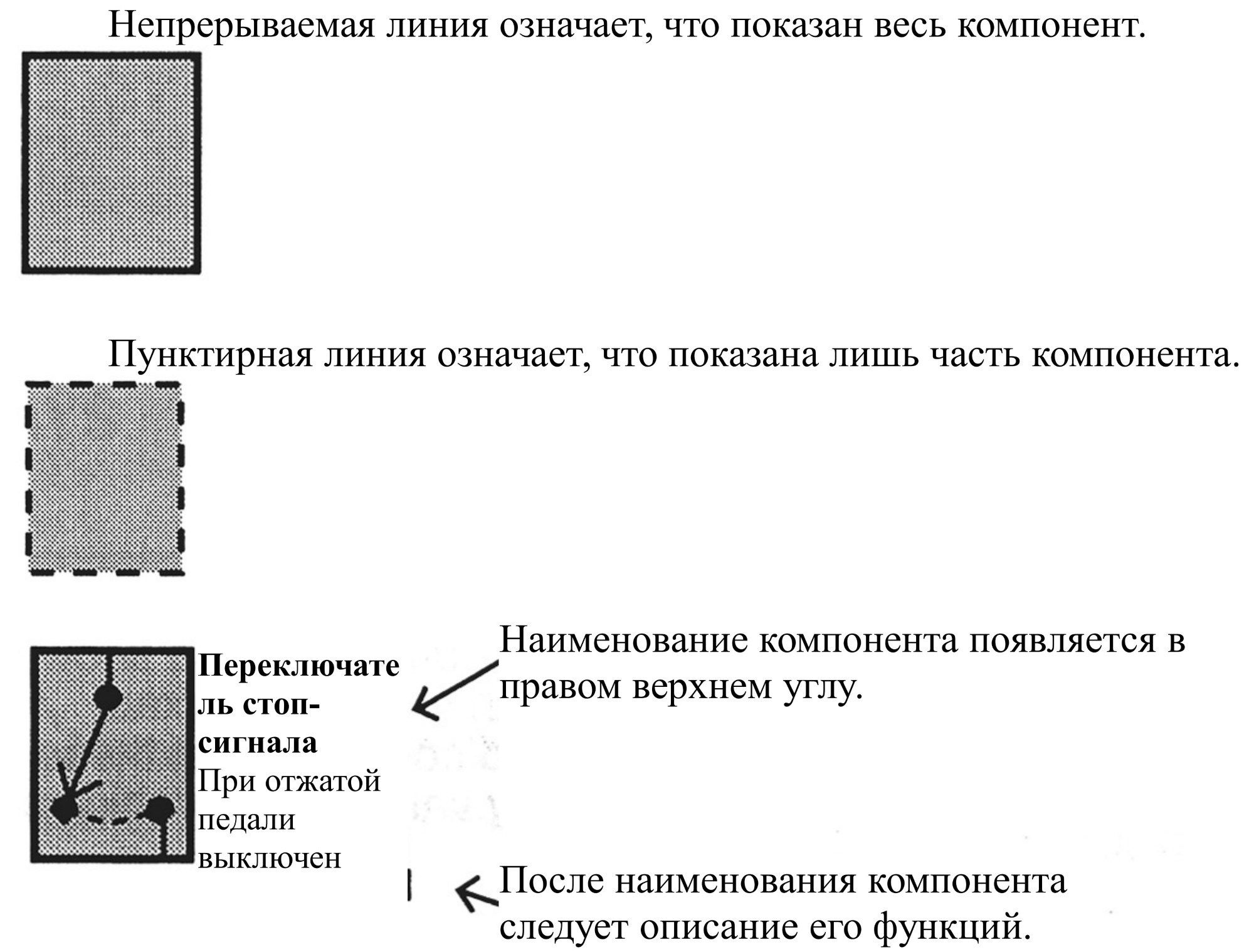

Следующие обозначения и сокращения, описанные в данном разделе, используются на протяжении всего руководства.

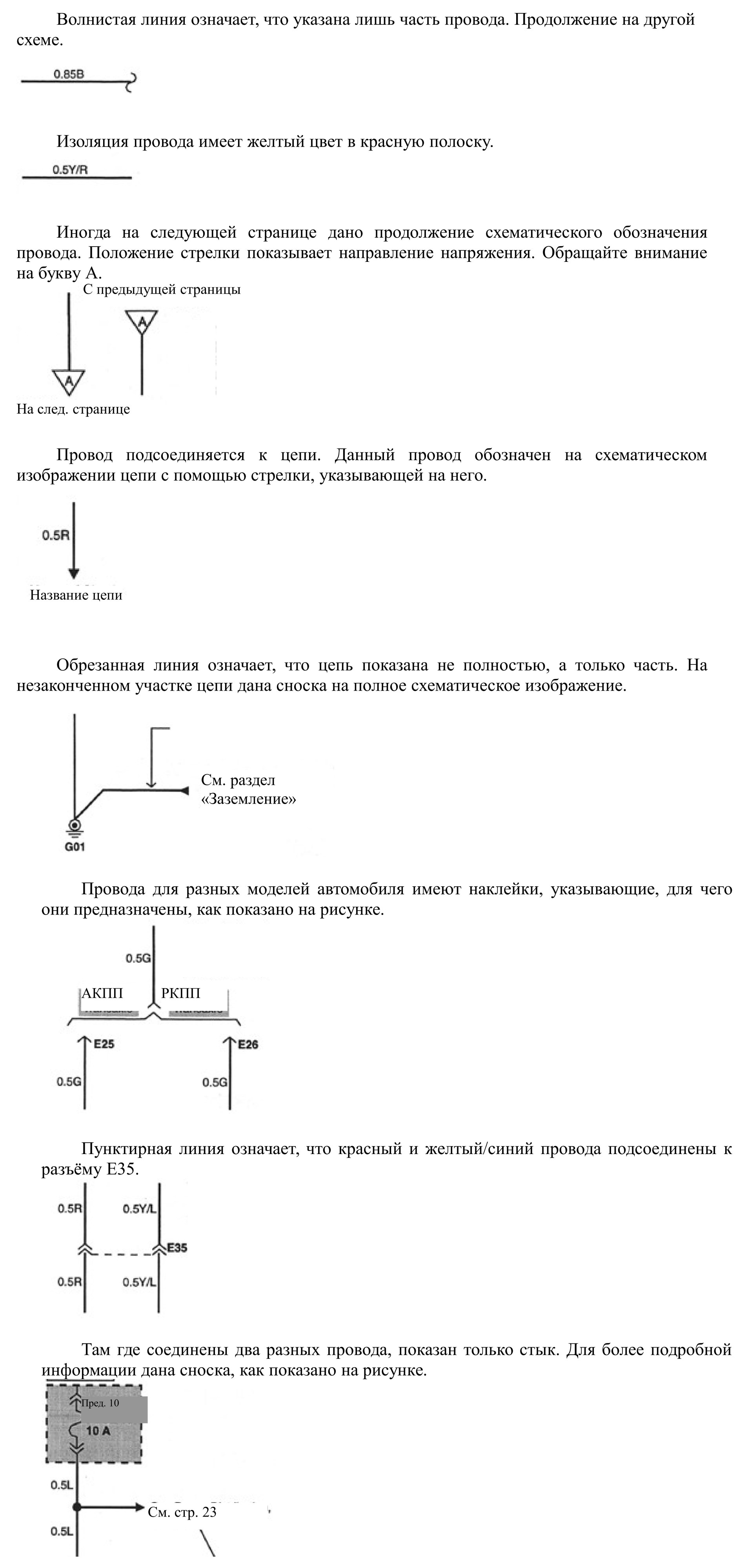

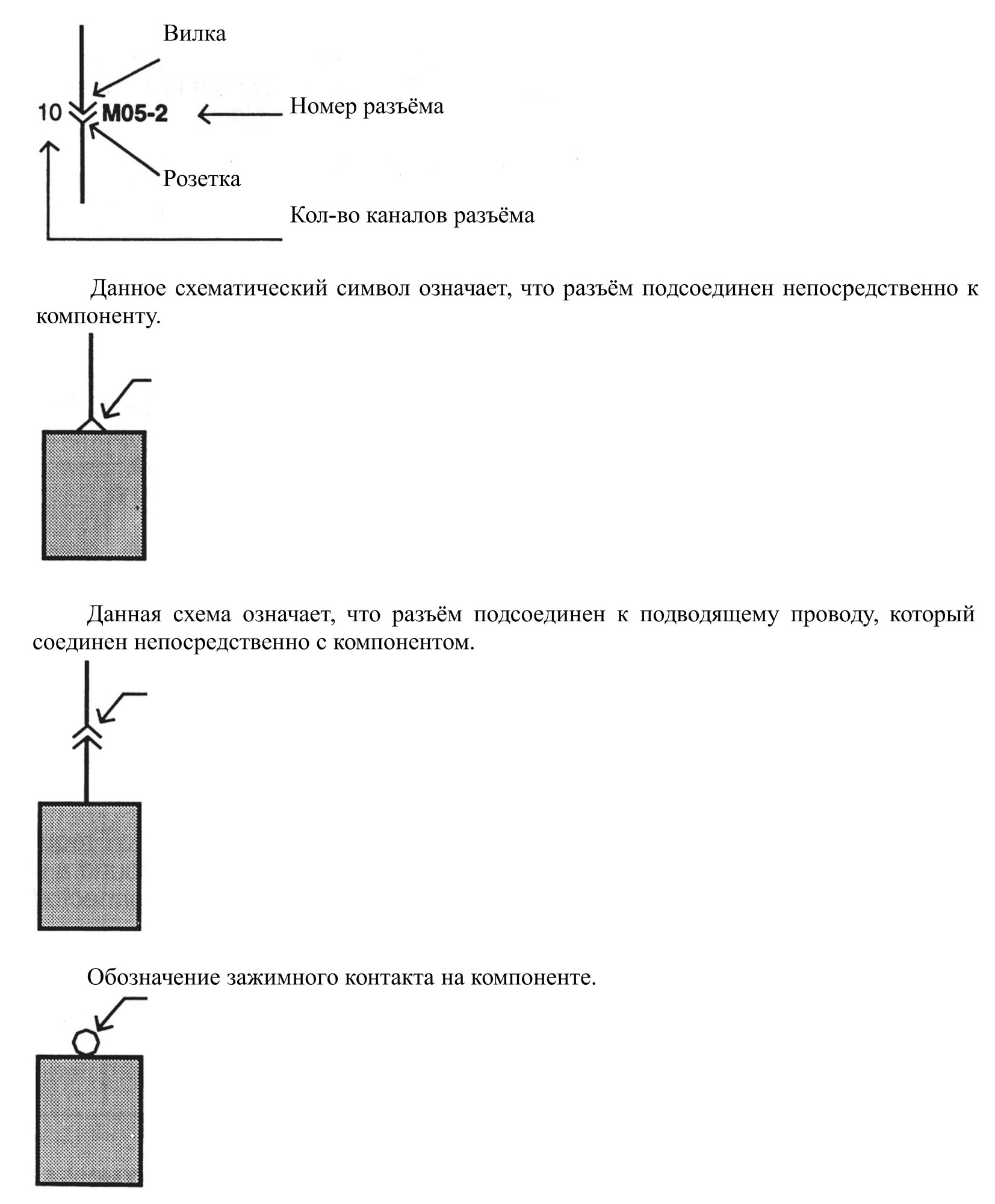

Схематические обозначения.
Компоненты.
Разъемы (соединители).

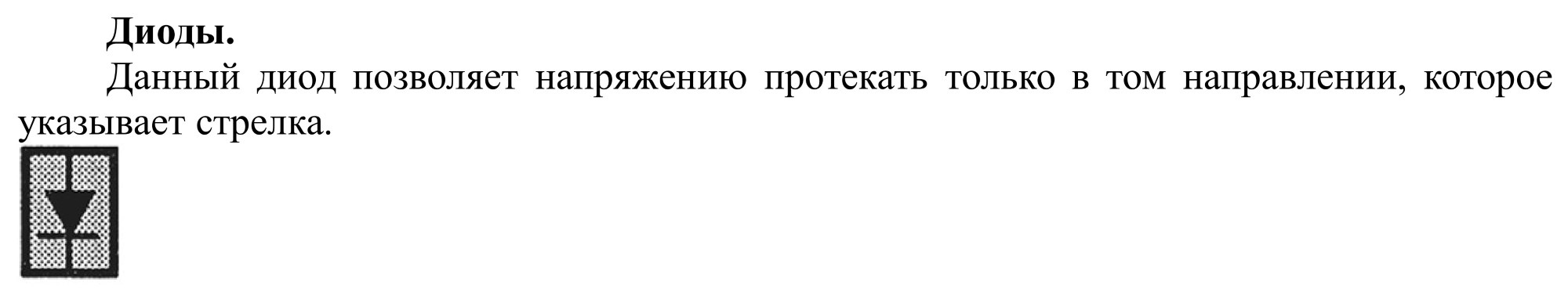

Диоды.

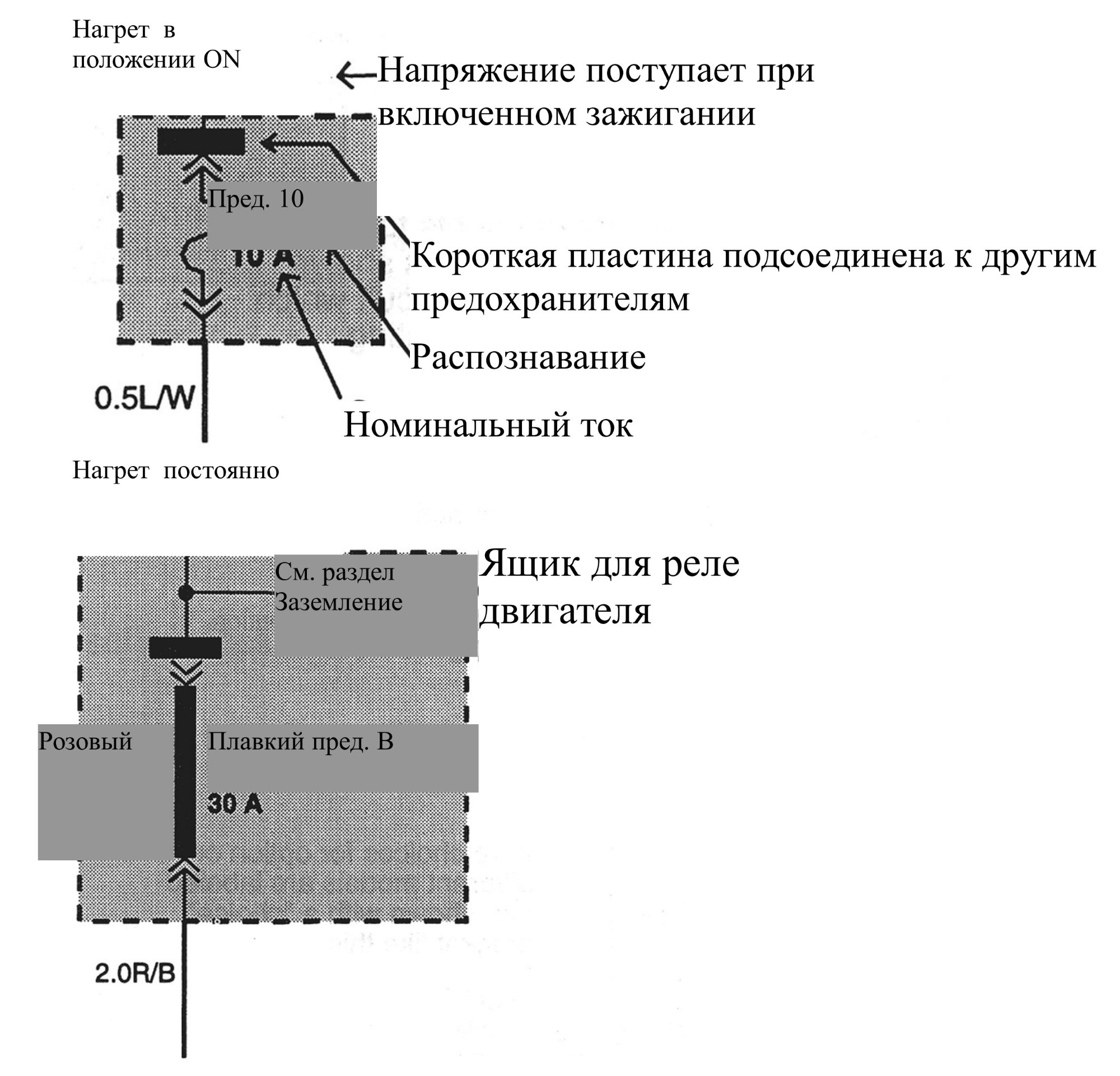

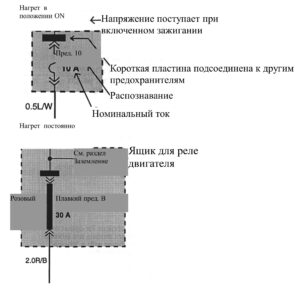

Плавкие предохранители и соединения.

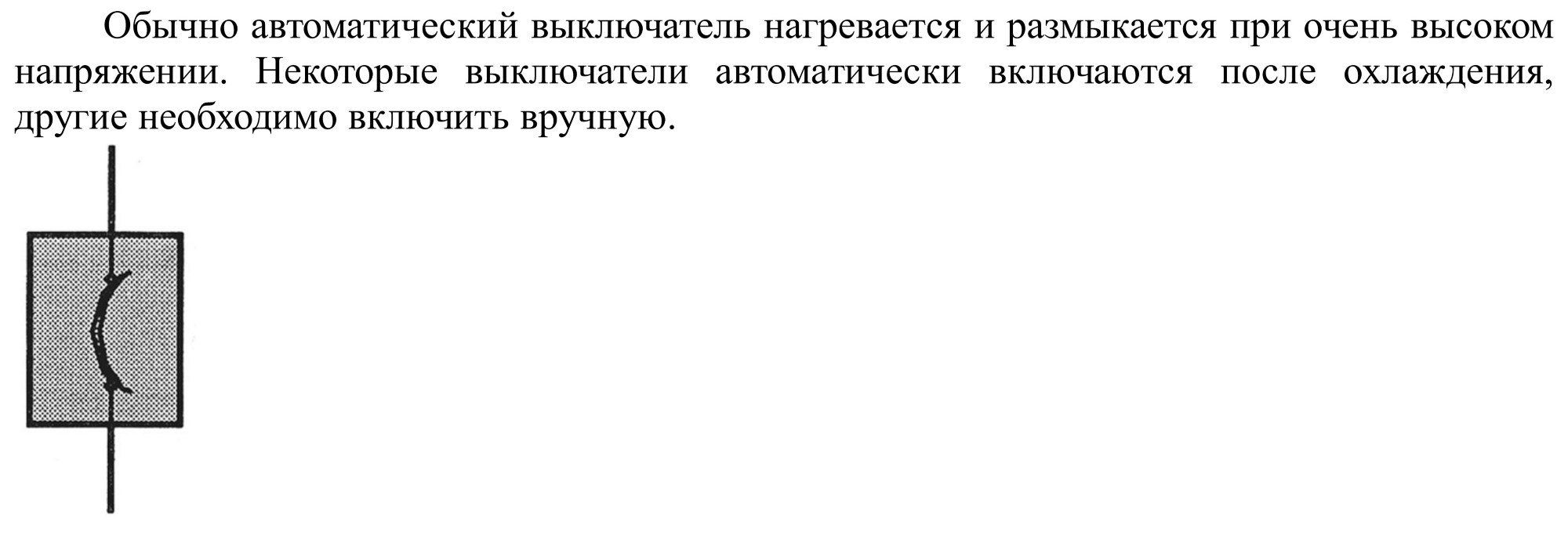

Автоматический выключатель.
Провода.

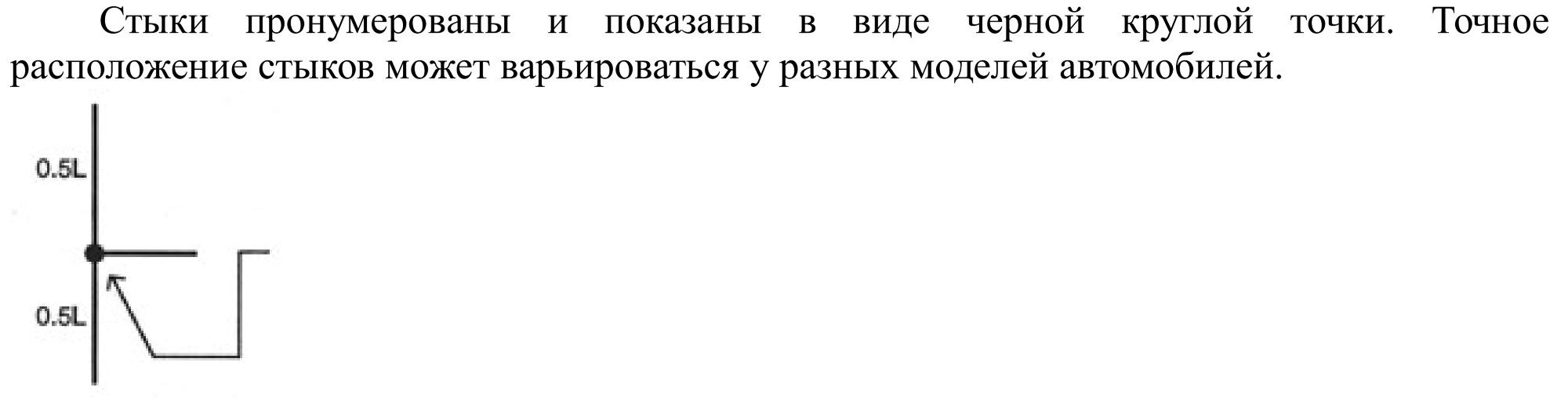

Стыки.

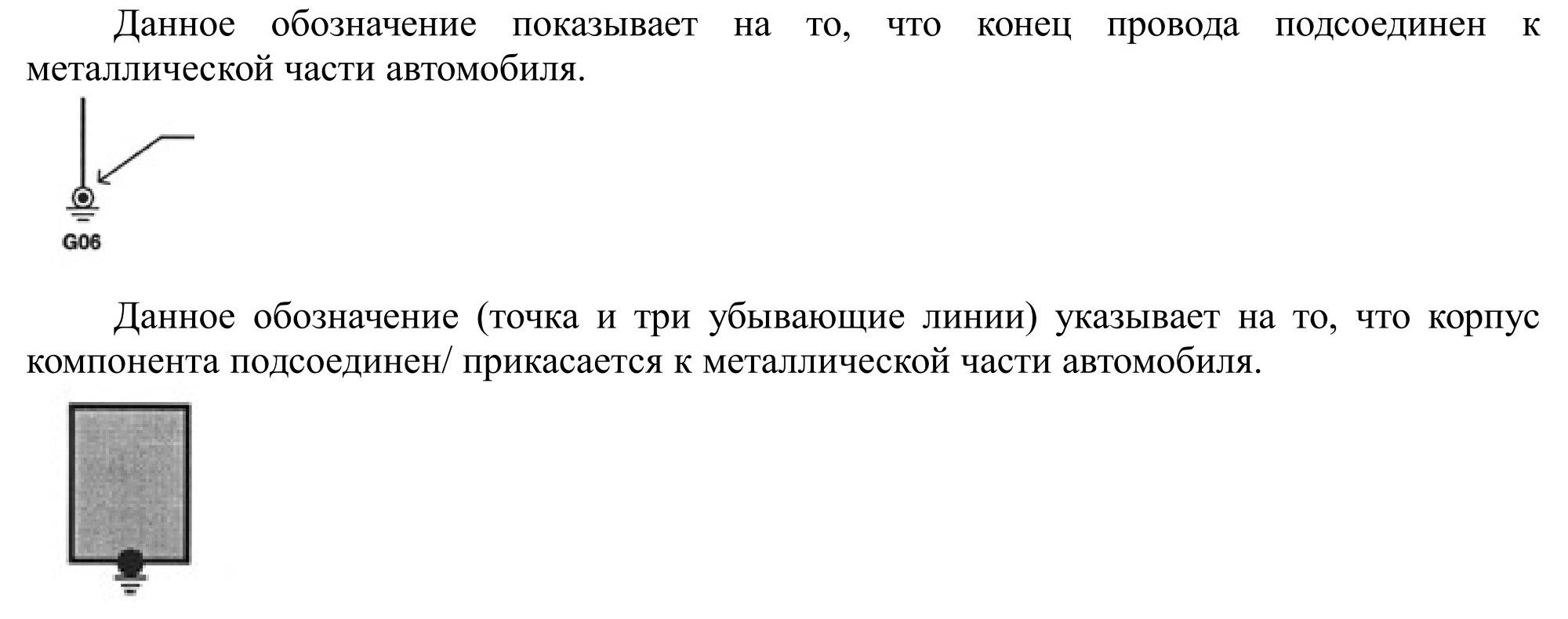

Заземление – “G”.

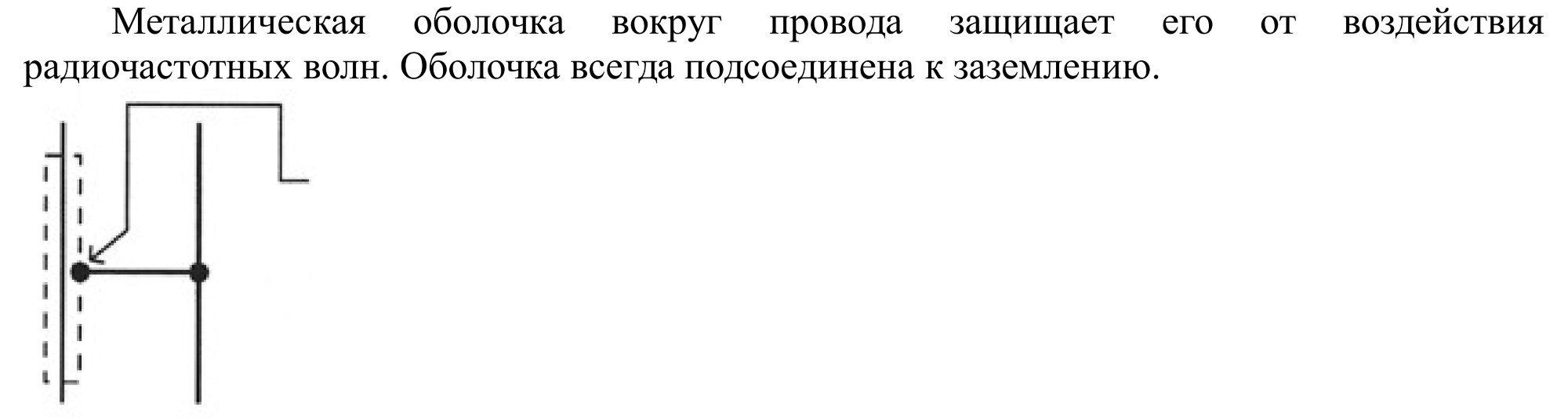

Экранированный провод.

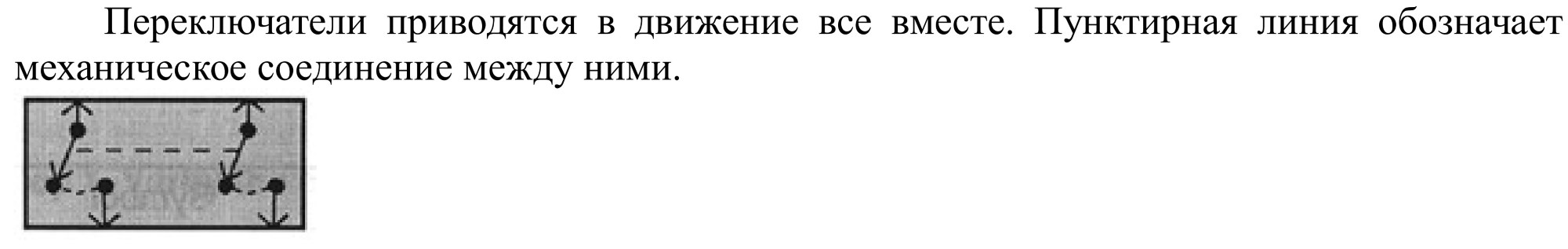

Переключатели.

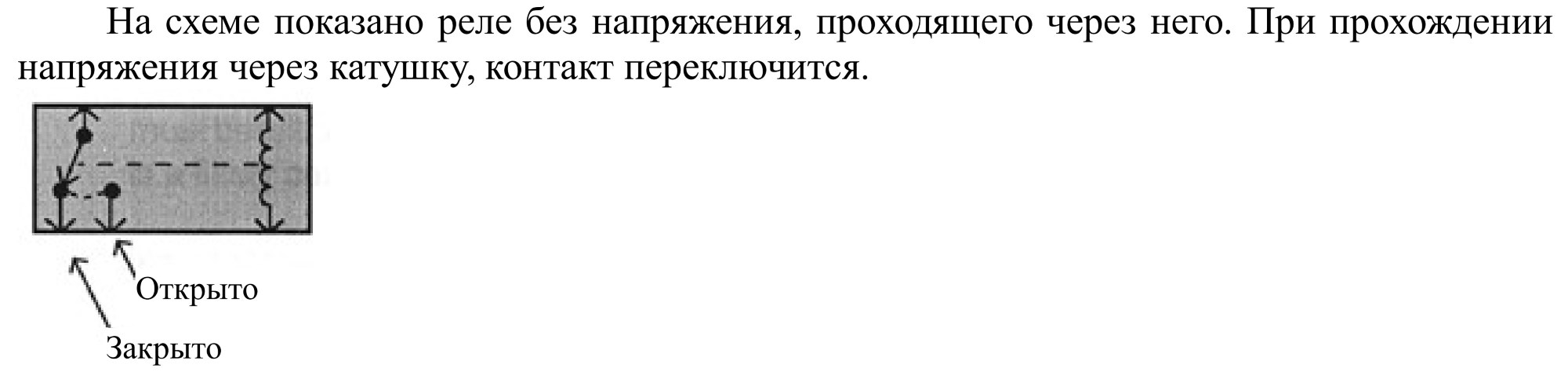

Реле.

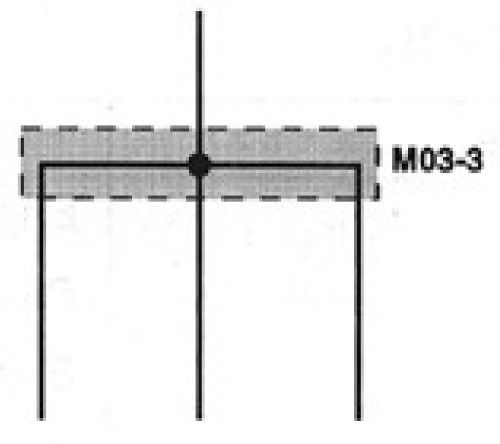

Тройниковое соединение.
Индикатор.
Список сокращений цветов проводов.

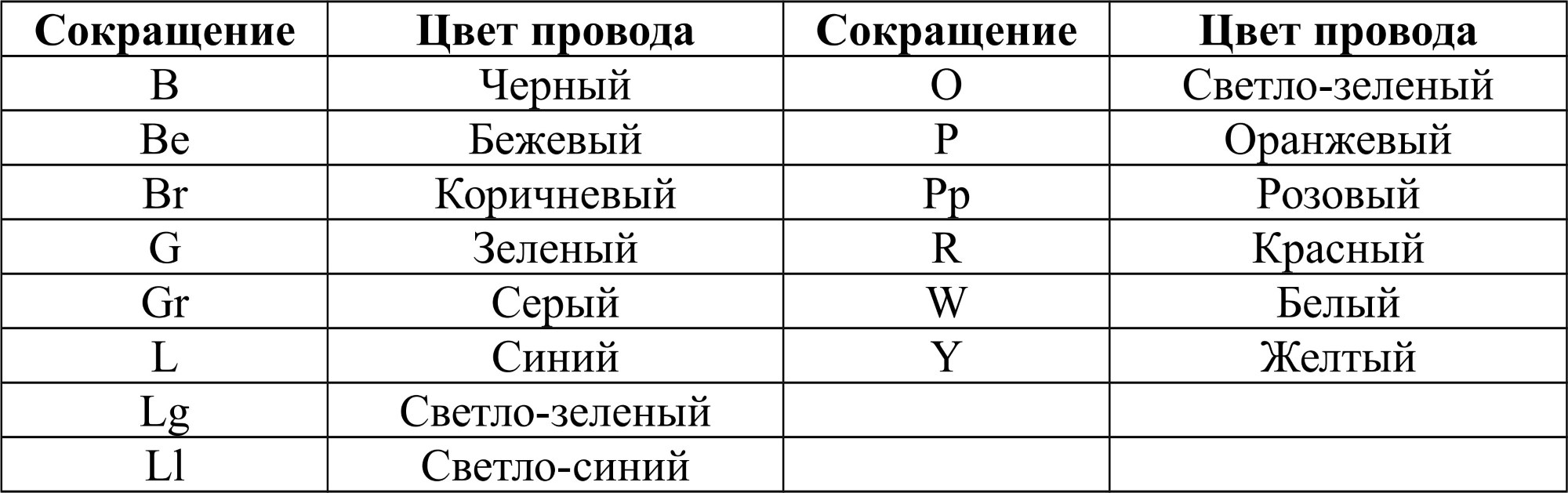

Следующие сокращения используются в схематических диаграммах для обозначения цвета провода.
Классификация узлов и определение разъемов.
Электрические разъемы классифицируются согласно частям проводки в Схеме Узла.

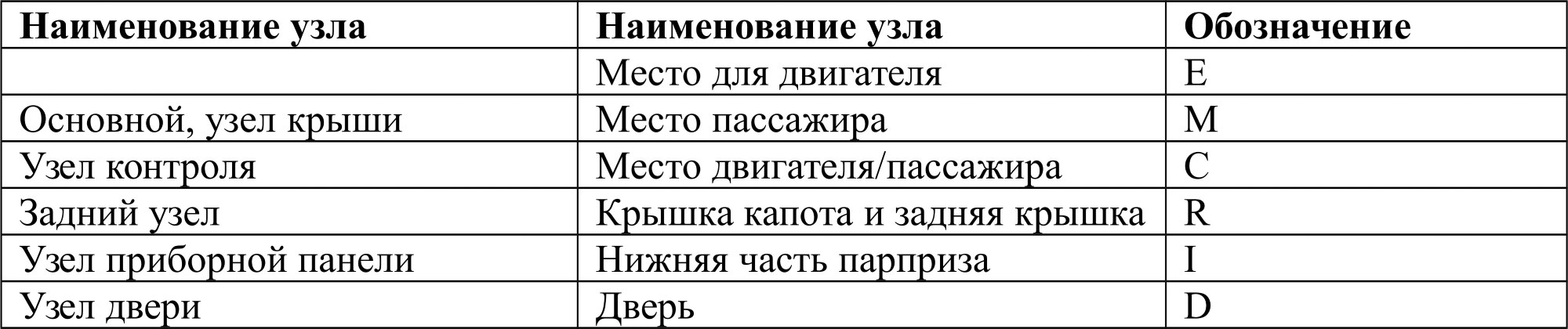

Классификация узлов.
Определение разъемов.

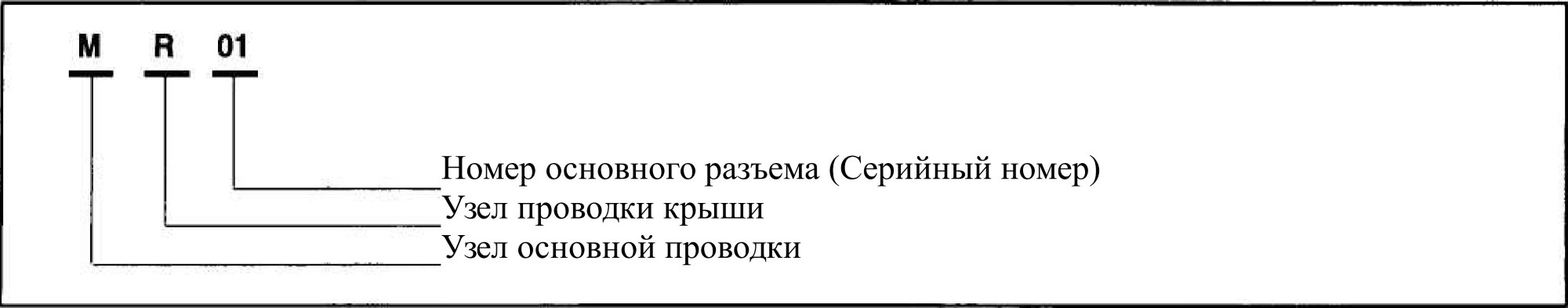

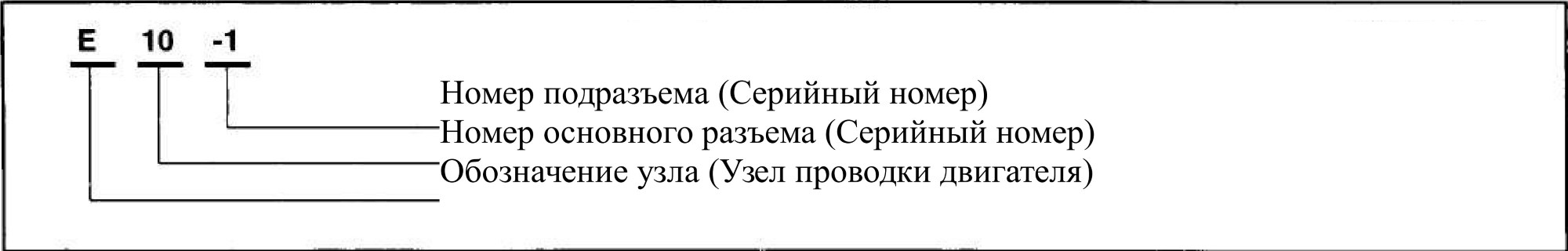

Обозначение разъема состоит из символа расположения узла проводки, который соответствует любому узлу проводки и номеру разъема.

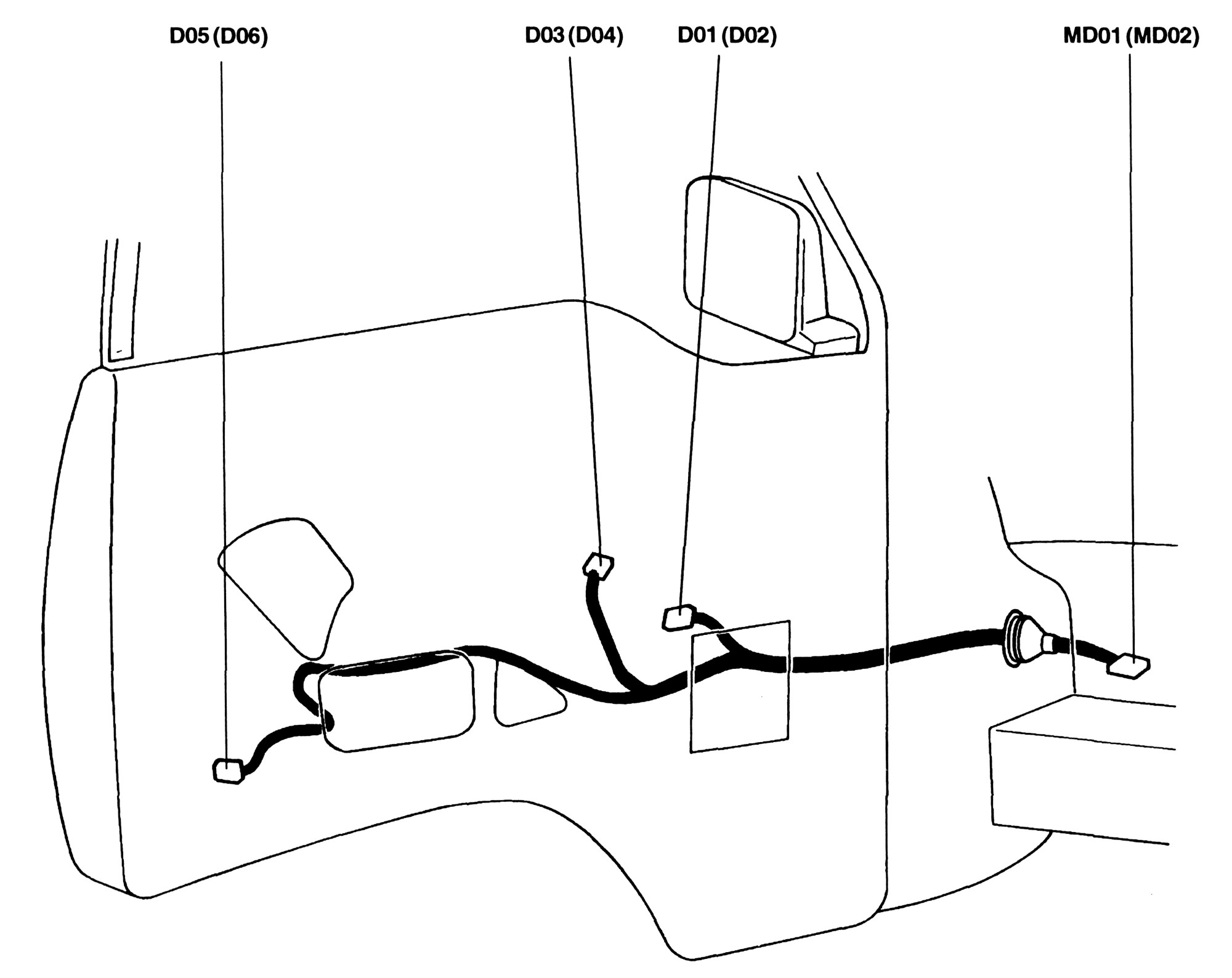

Следующие местоположения разъемов могут быть найдены в схеме узлов.
Примечание:
- Разъемы, которые соединяют узлы проводки, обозначаются следующими символами.
Например:
Способы устранения неисправностей.
Процесс устранения неисправностей.
Рекомендуем следовать ниже указанной инструкции.
Шаг 1. Убедитесь, что жалобы клиента обоснованы.
Включите все компоненты в неисправной сети, чтобы убедиться в достоверности жалоб клиента. Определите причину неисправности. Не начинайте диагностику и демонтаж до тех пор, пока вы не установили вероятные причины неисправности.
Шаг 2. Внимательно изучите схематическую диаграмму.
Определите, какая диаграмма подходит для неисправного участка. Определите, как работает цепь, прослеживая направление тока от источника питания через все компоненты цепи и до заземления. Если вы не понимаете, как работает цепь, смотрите инструкцию.
Проверьте остальные цепи, которые связаны с неисправной. На каждой схеме даны сноски на цепи, которые имеют общий разъем, предохранитель, переключатель и т.д. с проверяемой цепью. Проверьте смежные цепи, если вы не сделали этого на первом этапе.
Если смежные цепи работают исправно, значит, проводка не повреждена. Отсюда следует, что причина неисправности находится в пределах проводки тестируемой цепи. Если одновременно вышли из строя несколько цепей, вероятней всего причиной является предохранитель или заземление.
Шаг 3. Проверьте неисправную цепь/ компонент отдельно.
Проведите диагностику как на втором этапе. Помните, что простые логически правильные действия с вашей стороны могут выявить серьезную неисправность. Сведите к минимуму возможные неисправности, используя «Руководство по устранению неисправностей» и «Сводки диагностики систем». Сначала протестируйте наиболее вероятные причины неисправности. Старайтесь проводить проверку наиболее доступных участков.
Шаг 4. Устраните неисправность.
Если причина неисправности обнаружена, устраните ее.
Шаг 5. Убедитесь, что цепь исправна.
Повторите проверку системы, чтобы убедиться, что вы устранили причину неисправности. Если причина была в сгоревшем предохранителе, проверьте все цепи этого
предохранителя.
Оборудование.

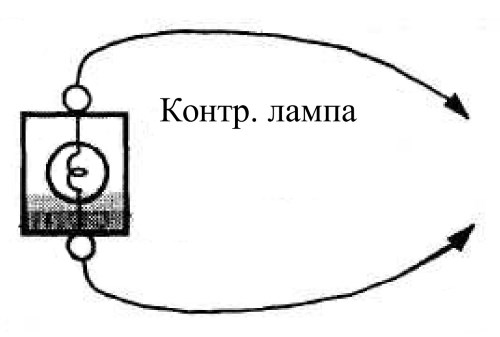

Вольтметр и контрольная лампа.
Для цепей с полупроводниковыми элементами используйте вольтметр или контрольную лампу, контрольная лампа используется для измерения напряжения.
Контрольная лампа состоят из 12-вольтной лампы и пары прикрепленных контактов. Один из контактов подсоединяется к разным местам цепи, где должно быть напряжение. Если напряжение присутствует, лампочка загорается.
Внимание:
- Некоторые цепи состоят из полупроводниковых модулей, таких как, например, Электронный Модуль Управления, работающий от команд компьютера. Напряжение таких сетей должно измеряться только вольтметром с входным сопротивлением более 10 Мегаом. Не используйте контрольную лампу для цепей, содержащих трансформаторы. Это может привести к их поломке.
Вольтметр может быть использован вместо контрольной лампы. Пока контрольная лампа показывает наличие тока в цепи, вольтметр показывает его напряжение.
Безбатарейная контрольная лампа и омметр.
Для проверки электропроводности цепи используйте омметр или безбатарейную контрольную лампу.

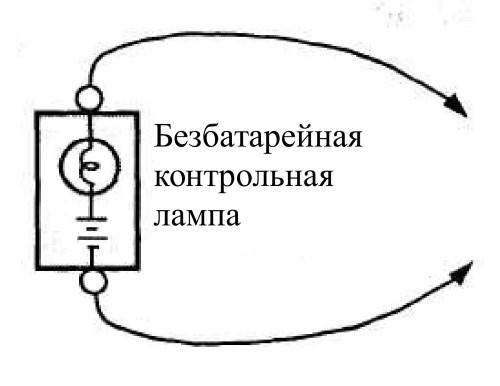

Данная лампа состоит из лампочки, батарейки и двух контактов, используемых только в цепи без напряжения. Если контакты соединить вместе, лампочка загорится. Прежде чем проверять цепь, отсоедините кабель заземления или снимите предохранитель, который питает цепь.
Внимание:
- Не используйте безбатарейную контрольную лампу для цепей, содержащих полу проводниковые элементы. Это может привести к их поломке.
Омметр можно использовать вместо безбатарейной контрольной лампы. Омметр показывает силу сопротивления между двумя точками цепи. Низкая сила сопротивления означает хорошую электропроводность.
Цепи с транзисторами необходимо проверять только с помощью цифрового вольтметра с входным сопротивлением более 10 мегом. При измерении напряжения цифровым вольтметром терминал “-” должен быть отключен. В противном случае, показания прибора будут неверными. На неверность показаний может повлиять наличие диодов и полу проводниковых элементов. Чтобы проверить, влияет ли наличие элемента на выдачу показаний, снимите показания, затем переставьте контакты и снимите вторые показания. Если показания разные, значит, наличие компонента влияет на показания.

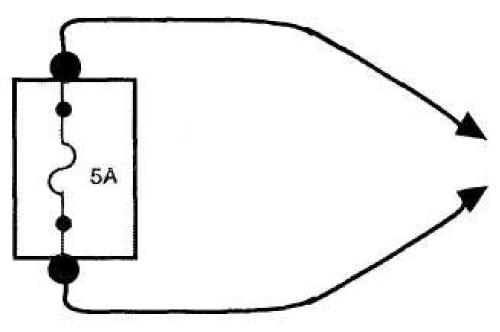

Навесной проводник с предохранителем.
Используйте навесной проводник с предохранителем, чтобы обойти открытую цепь.
Навесной проводник состоит из предохранителя с патроном и набором контактов.
Данный прибор оснащен маленькими разъемами, позволяющими подключаться к большинству разъемов без их повреждения.
Внимание:
- Не используйте предохранитель с более высокой частотностью, чем на нем обозначено. Не используйте данный прибор вместо ввода и вывода модуля контроля трансформаторов, таких как ЕСМ, ТСМ и т. д.
Устройство поиска короткого замыкания в цепи.
Устройство используется для поиска и нахождения короткого замыкания в заземлении. Устройство создает пульсирующее магнитное поле в короткой сети и показывает местонахождение короткого замыкания с помощью металлической полоски.
Тест на выявление неисправностей.

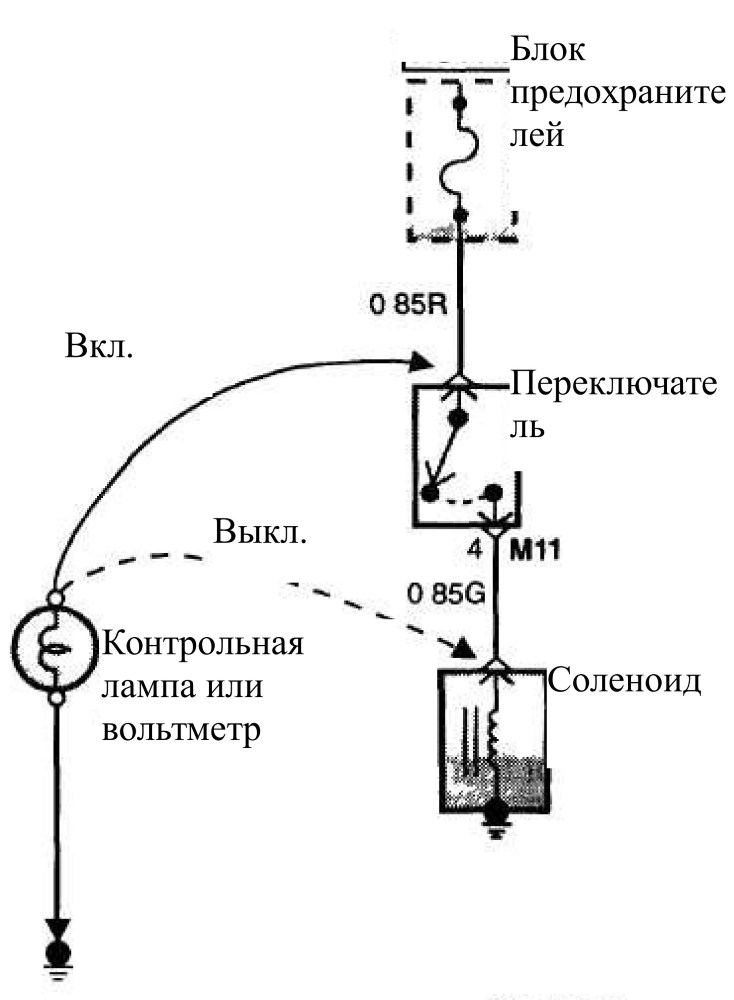

Диагностика напряжения.
Данный тест позволяет определить напряжение цепи. При измерении напряжения в разъеме не нужно разъединять половины разъема.
Вместо этого проверьте разъем с обратной (задней) стороны. Всегда проверяйте обе половины разъема, поскольку грязь и ржавчина могут стать причиной неисправностей.

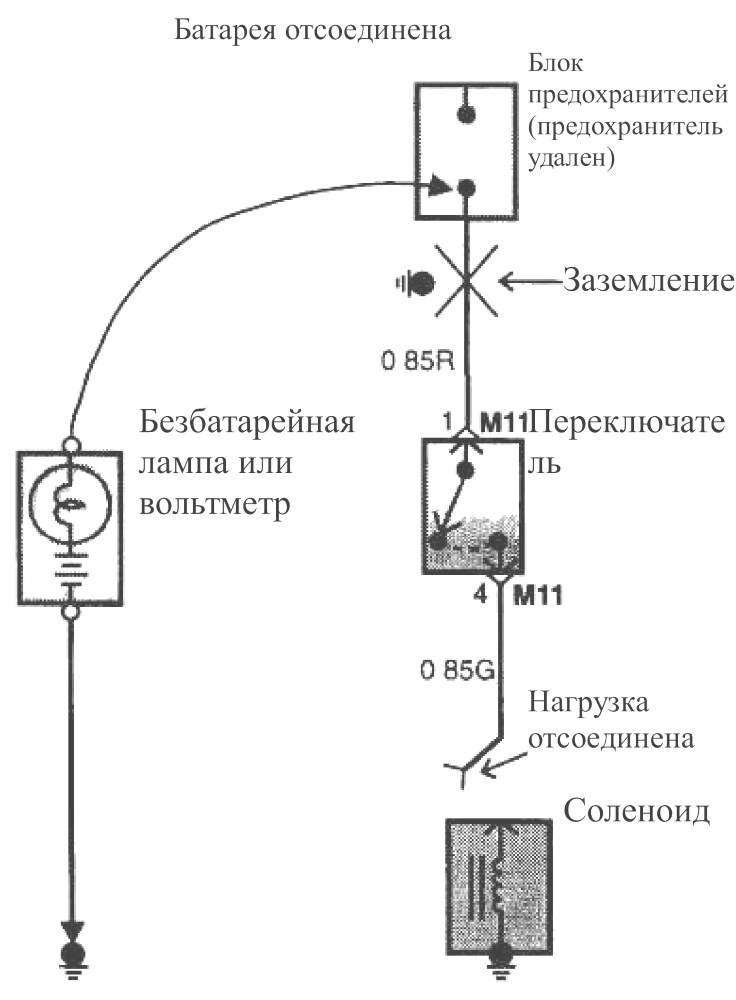

1. Подсоедините один контакт контрольной лампы или вольтметра к заземлению. Если вы используете вольтметр, убедитесь, что вы подсоединили к заземлению отрицательный контакт.
2. Другой конец контрольной лампы или вольтметра подсоедините к проверяемой точке (разъем или терминал).
3. Если контрольная лампа загорается, напряжение есть. Если вы используете вольтметр, смотрите на показания. Снижение напряжения более чем на 1 вольт по сравнению с тем, что указано в спецификации, говорит о наличие неполадок в цепи.

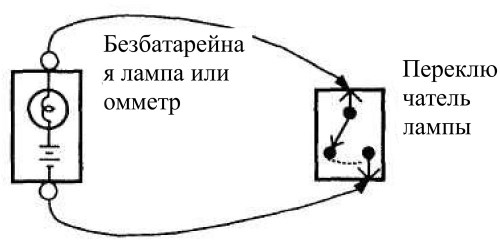

Проверка электропроводности.
1. Отсоедините отрицательный терминал аккумулятора.
2. Подсоедините один контакт безбатарейной контрольной лампы или омметра к проверяемой части цепи. Если вы используете омметр, соедините два контакта и настройте омметр на нулевые показания.
3. Подсоедините другой контакт к другому концу цепи.
4. Если безбатарейная лампа загорается, значит, цепь электропроводная. Если вы используете омметр, низкое или нулевое сопротивление означает хорошую электропроводность.
Проверка замыкания на землю.
1. Удалите сгоревший провод и отсоедините аккумулятор и устраните нагрузку.
2. Подсоедините один контакт безбатарейной контрольной лампы или контакт омметра к терминалу предохранителя на стороне нагрузки.
3. Другой контакт соедините с заземлением.
4. От блока предохранителей, передвигайте узел из стороны в сторону. Проводя контактом еще (6 дюймов) 15,24 см, смотрите на показания омметра или на лампу.
5. Если контрольная лампа загорается, а омметр регистрирует показания, значит, замыкание проводки на землю присутствует около проверяемой точки.

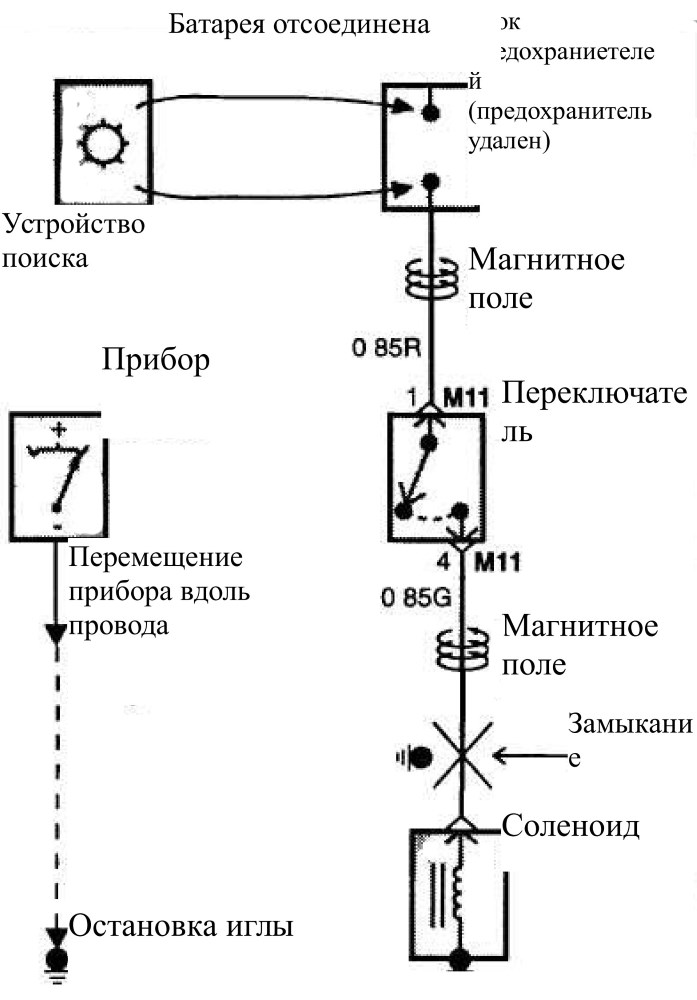

Проверка на замыкание с помощью устройства поиска.
1. Удалите сгоревший провод.
Аккумулятор должен быть подключен.
2. Подсоедините пробник к терминалам предохранителей.
3. Выключите все переключатели в цепи, которую вы проверяете.
4. Включите определитель замыкания цепи. Он посылает электрические импульсы замыканию. Это создает магнитное поле вокруг проводки между закрытым плавким предохранителем и замыканием.
5. Начиная от плавкого предохранителя, медленно передвигайте устройство поиска замыкания вдоль цепи.
Прибор покажет текущие импульсы с помощью металлической пластины. Пока прибор находится между предохранителем и замыканием, стрелка будет передвигаться при каждом импульсе. Как только вы пройдете точку замыкания, стрелка перестанет двигаться. Проверьте данный участок цепи, чтобы обнаружить причину замыкания.
1. Информация о реле и предохранителях.

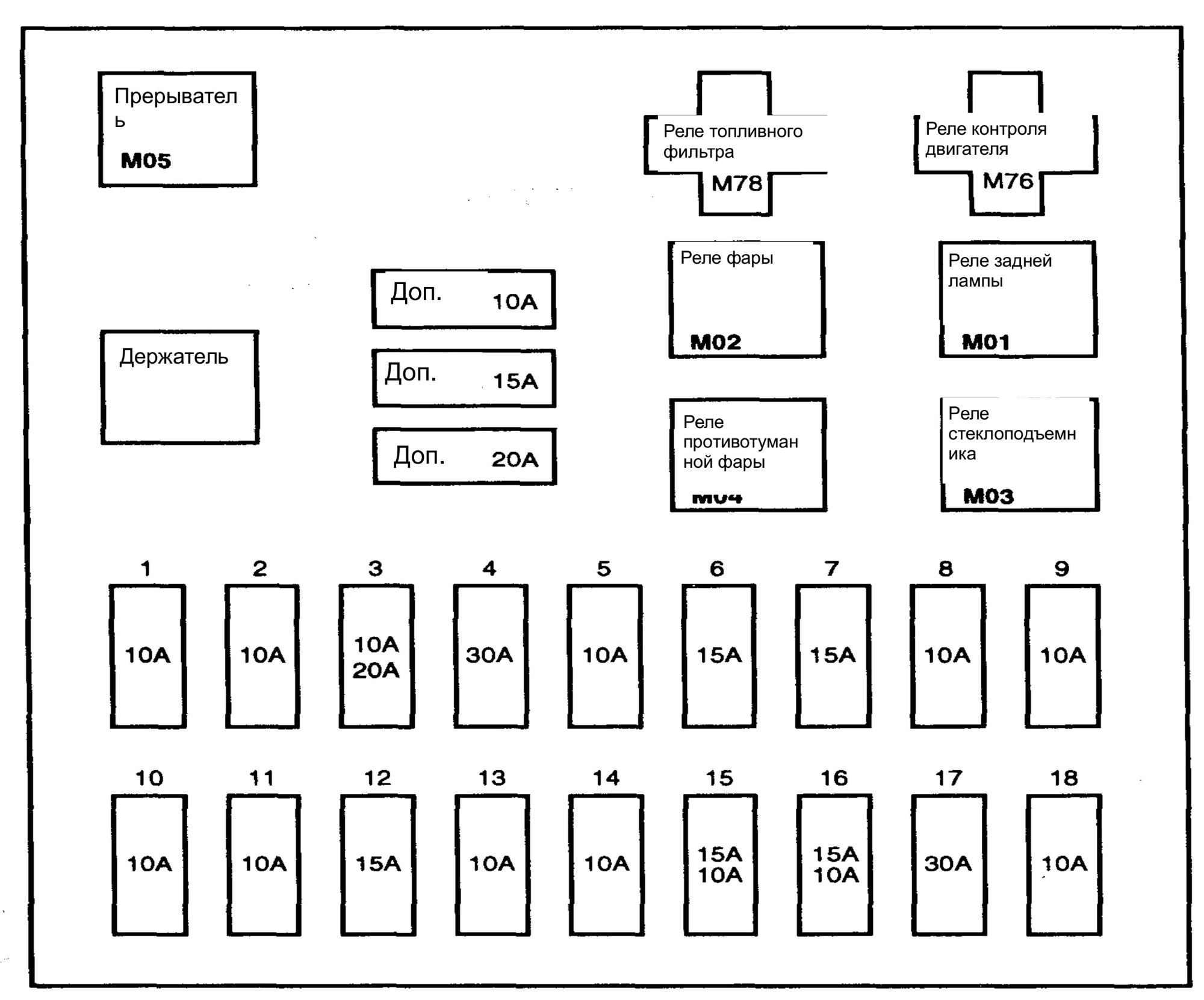

Схематическое изображение блока предохранителей.
| № | Ток, A | Цепь |
| 1 | 10 | Комбинация приборов, модуль контроля трансмиссии, модуль контроля двигателя, реле контроля двигателя, контроль уровня масла |
| 2 | 10 | Сигнал поворота, фара заднего хода, АБС |
| 3 | 10/20 | Задняя противотуманная фара/ АБС |
| 4 | 30 | Отопитель, фара, стеклоподъемник, фары дневного света, вентилятор |
| 5 | 10 | Аудио приемник, часы |
| 6 | 15 | Прикуриватель, тахограф |
| 7 | 15 | Стеклоомыватель и стеклоочиститель, таймер подсветки замка зажигания |
| 8 | 10 | Левая фара |
| 9 | 10 | Правая фара |
| 10 | 10 | Левая задняя фара, лампа стояночного тормоза и подсветки номера, реле передней противотуманной фары |
| 11 | 10 | Подсветка, правая задняя фара, лампа стояночного тормоза и подсветки номера |
| 12 | 15 | Передняя противотуманная фара |
| 13 | 10 | Система аварийной сигнализации |
| 14 | 10 | Звуковой сигнал, стоп-сигнал, задняя противотуманная фара, контроль тр. |
| 15 | 15/10 | Нагреватель топливного фильтра/лампа салонного освещения, часы, звуковой сигнал |
| 16 | 15/10 | Замок двери |
| 17 | 30 | Стеклоподъемник |
| 18 | 10 | Регулировка кондиционера |

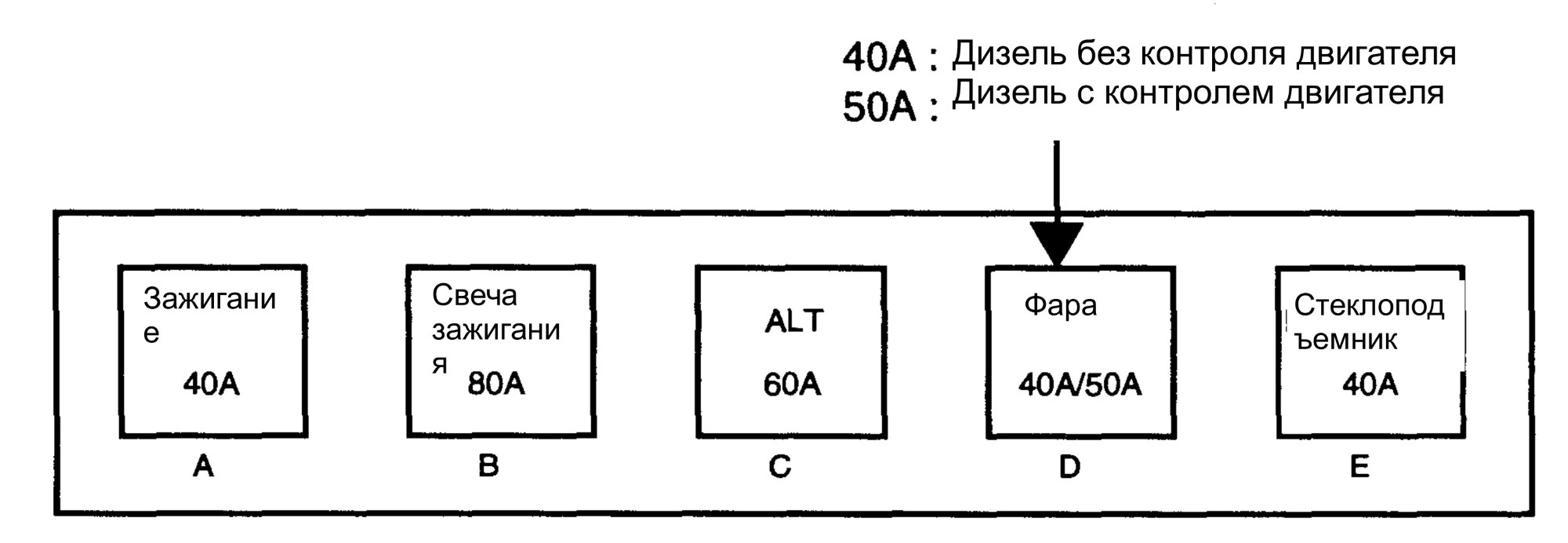

Схема блока плавких предохранителей.
| № | Ток, A | Цепь |
| A | 40 | Зажигание, реле стартера |
| B | 80 | Модуль контроля зажигания, реле зажигания |
| C | 60 | Генератор |
| D | 40/50 | Фара, реле задней лампы/контроля двигателя |
| E | 40 | Стеклоподъемник, регулировка кондиционера |
| Предохранитель #16 |

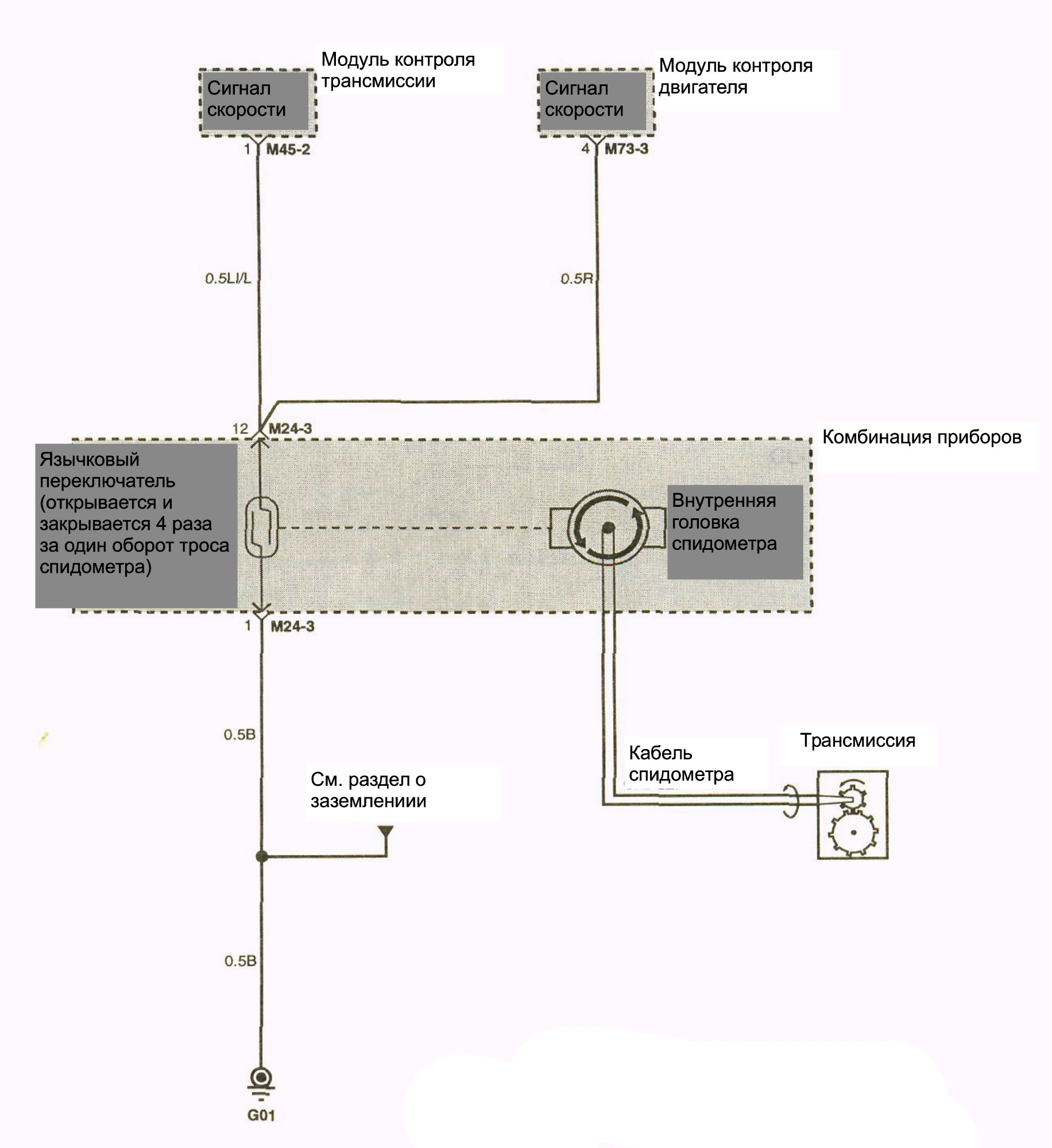

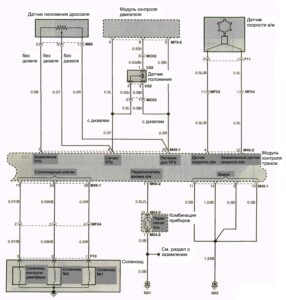

6. Система скорости автомобиля.
Компоненты.
М24-3 (Комбинация приборов) раздел 1;
М45-2 (Модуль контроля трансмиссии) раздел 1;
М73-3 (Модуль контроля двигателя) раздел 1.

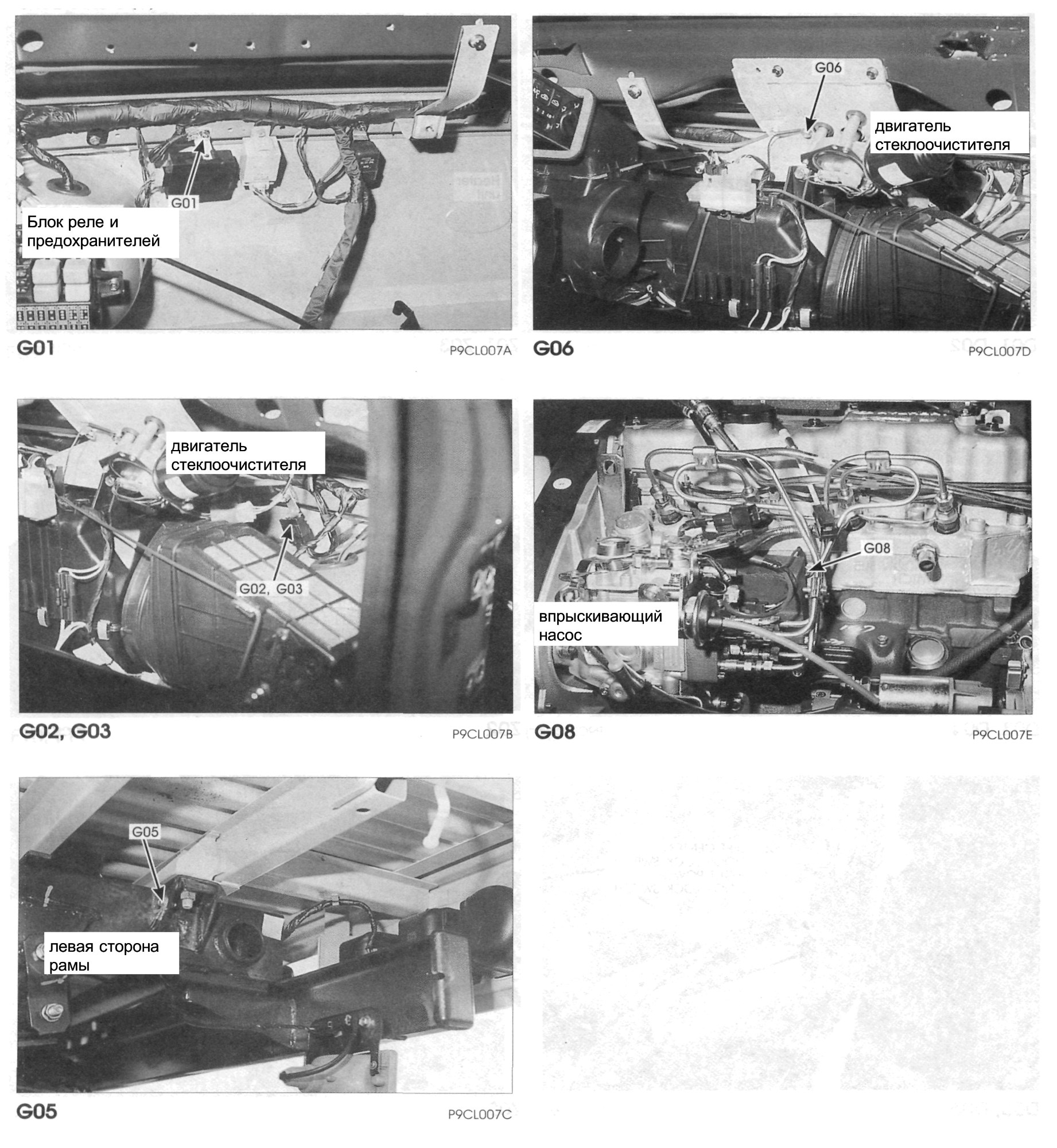

Заземление:
G01 раздел 7.
Компоненты.
Разъемы:
MF07 раздел 1.
Заземление:
G03 раздел 7.

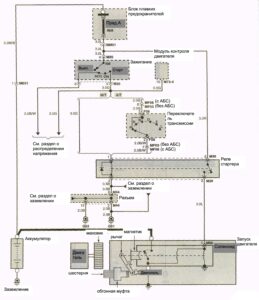

Компоненты.

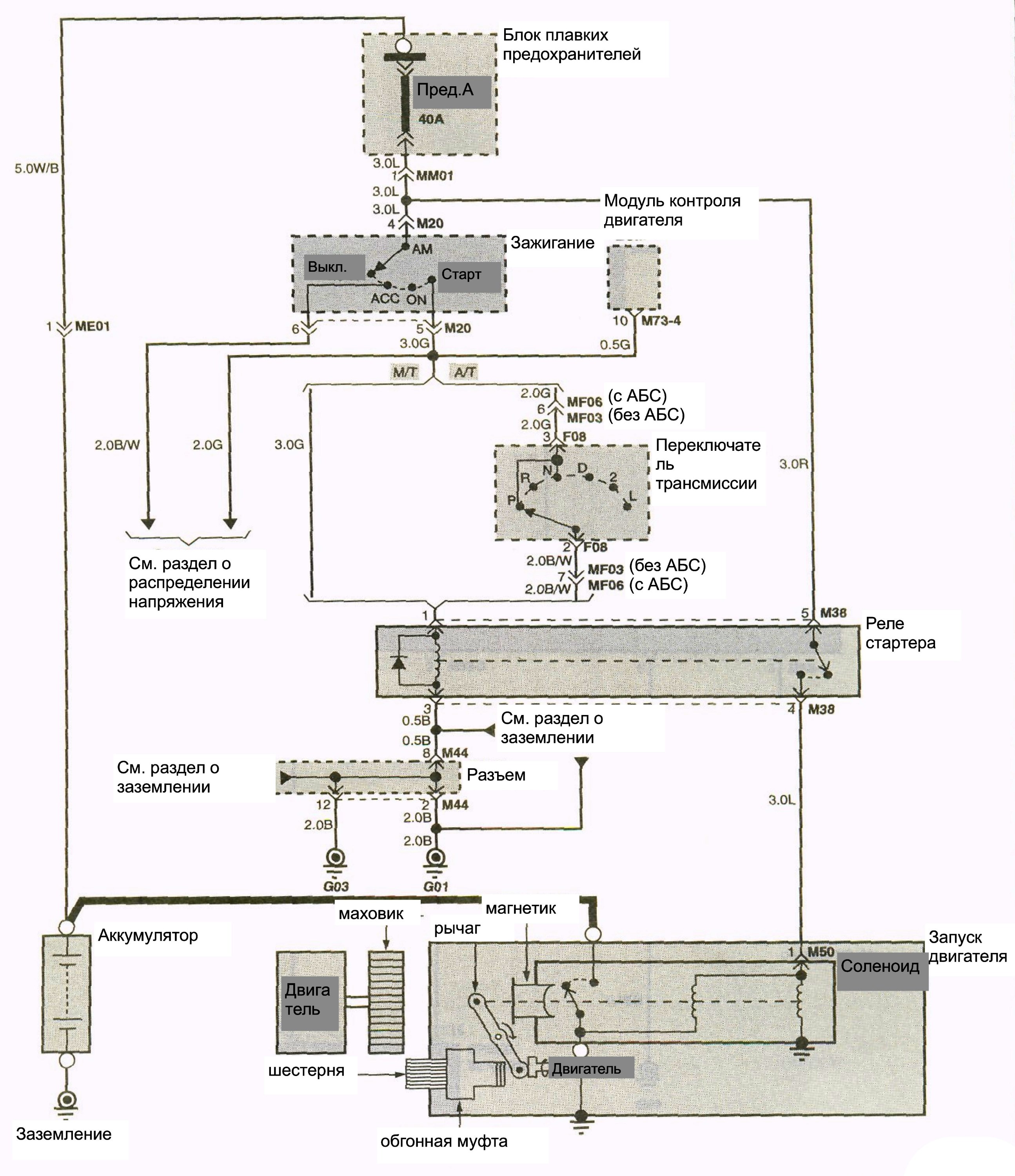

F08 (Переключатель трансмиссии) раздел 5;
M20 (Зажигание) раздел 1;
M38 (Реле стартера) раздел 1;
M44 (Разъем) раздел 1;
M50 (Соленоидный клапан стартера) раздел 1.
Разъемы:
MF03 раздел 1;
MM01 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7.

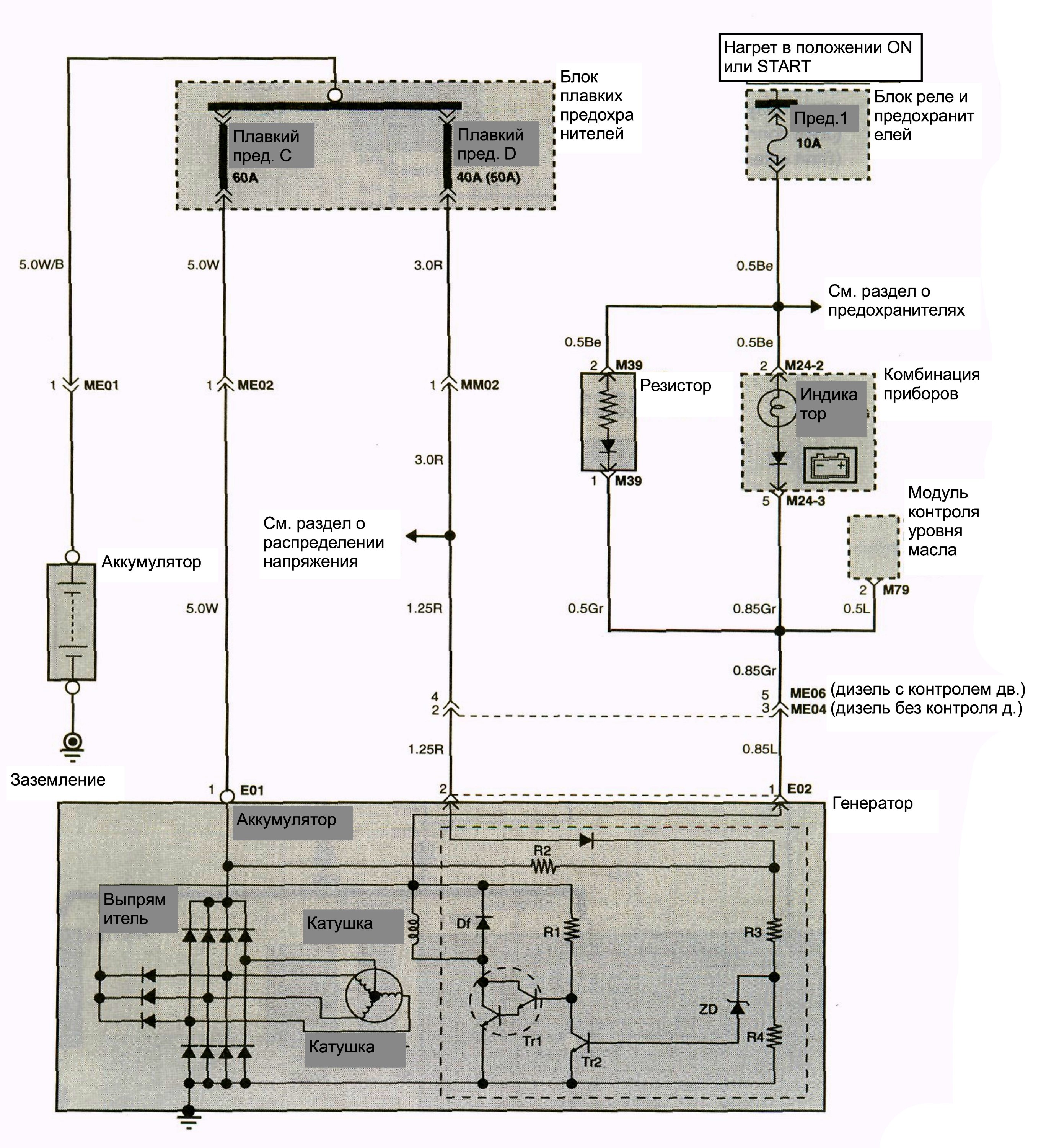

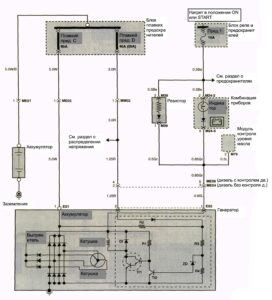

Компоненты.
Е01 (Генератор (В+)) раздел 2;
Е02 (Генератор (L, R)) раздел 2;
М24-2 (Комбинация приборов) раздел 1;
М24-3 (Комбинация приборов) раздел 1;
М39 (Резистор с сопротивлением) раздел 1;
М79 (Модуль контроля уровня масла) раздел 1.
Разъемы:
МЕ01 раздел 1;
МЕ02 раздел 1;
МЕ04 раздел 1;
МЕ06 раздел 1;
ММ02 раздел 1.

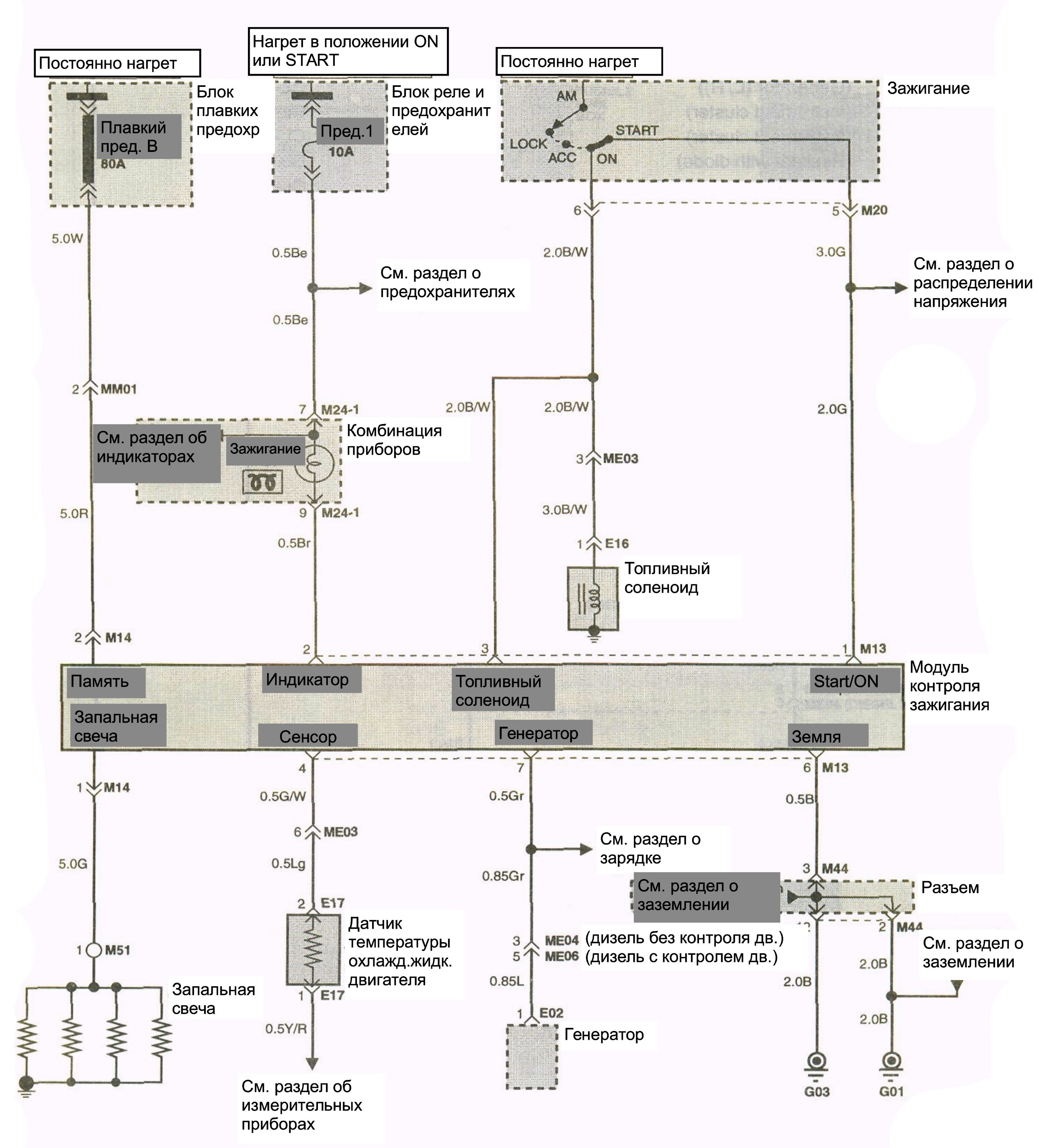

10. Система контроля зажигания (не дизельный двигатель).
Компоненты.
Е02 (Генератор (L, R)) раздел 2;
Е16 (Соленоидный клапан прекращения подачи топлива) раздел 2;
Е17 (Сенсор охлаждающей жидкости двигателя) раздел 2;
М13 (Модуль контроля зажигания) раздел 1;
М14 (Модуль контроля зажигания) раздел 1;
М20 (Зажигание) раздел 1;
М24-1 (Комбинация приборов) раздел 1;
М24-3 (Комбинация приборов) раздел 1;
М44 (Разъем) раздел 1;
М51 (Запальная свеча) раздел 1.
Разъемы:
МЕ03 раздел 1;
МЕ04 раздел 1;
МЕ06 раздел 1;
ММ01 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7.

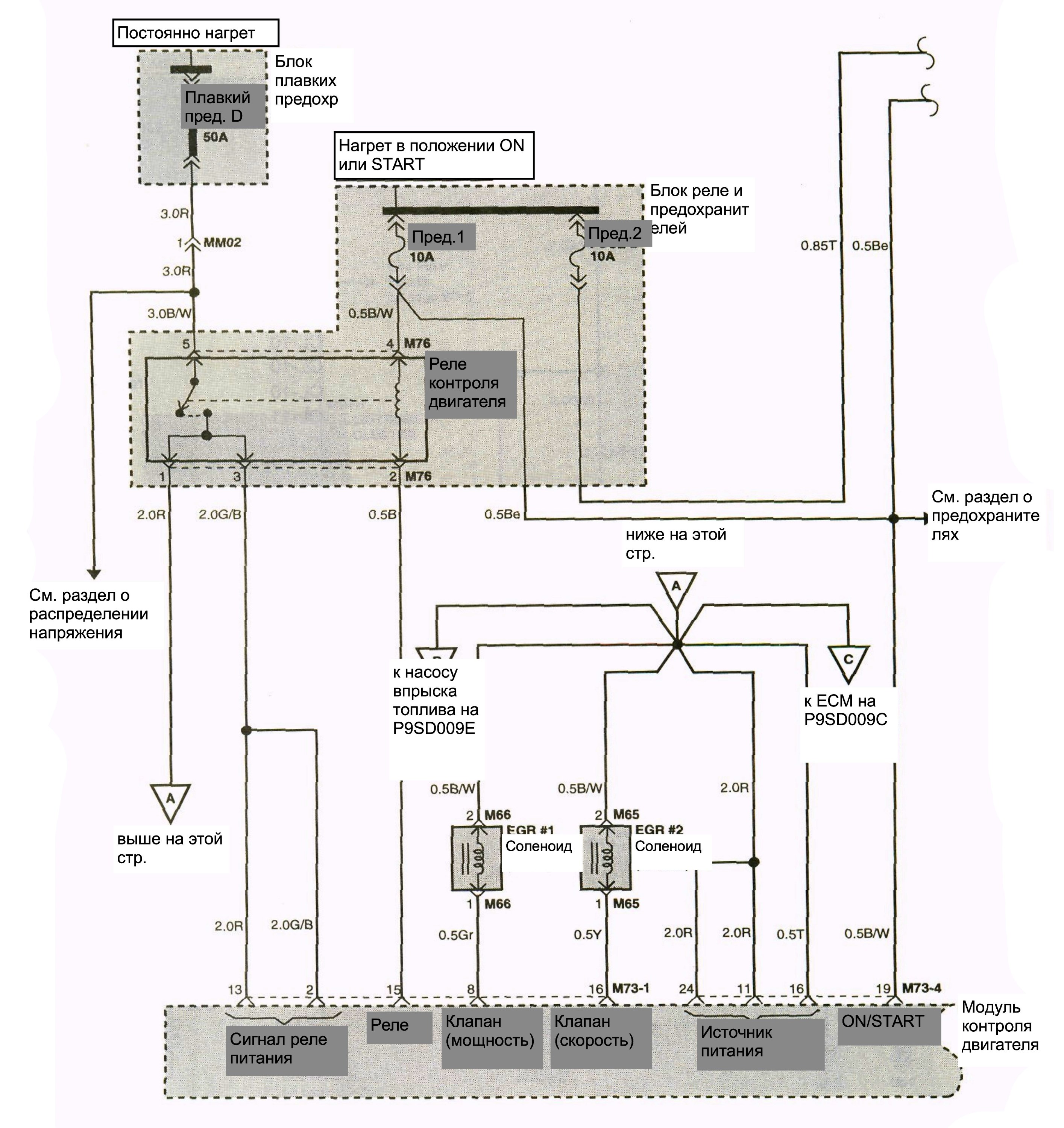

11. Система контроля двигателя (дизельный двигатель).

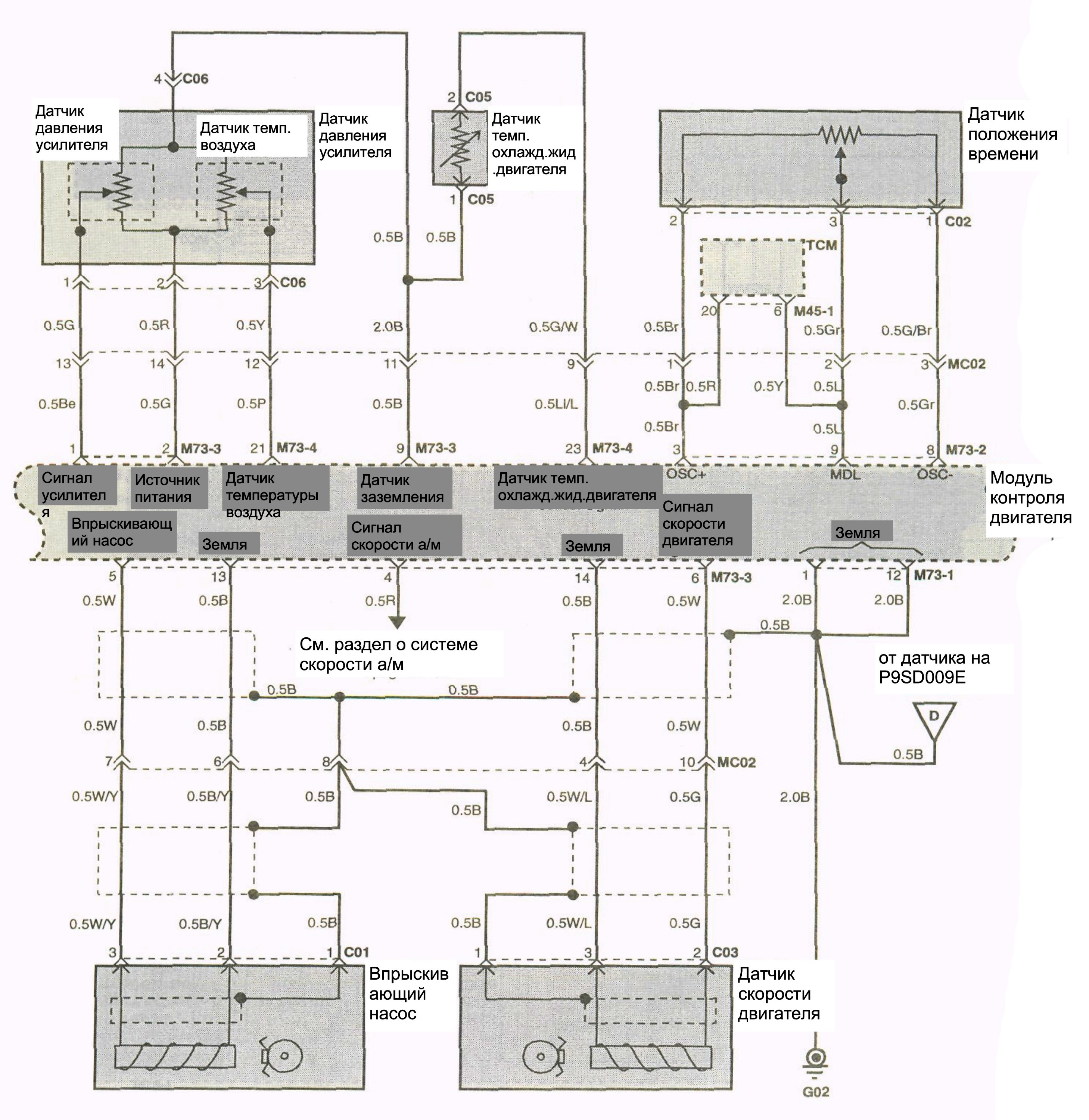

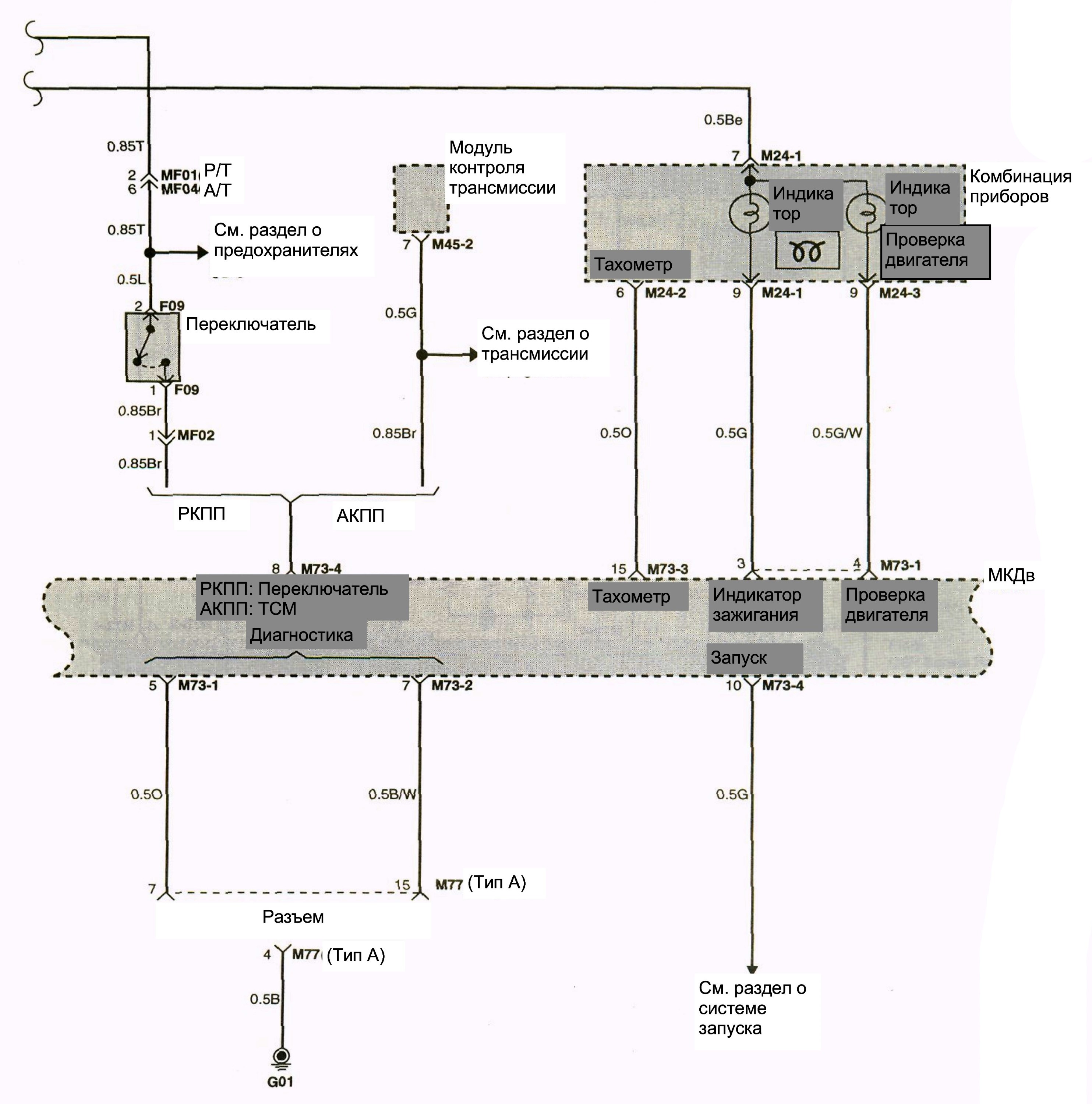

Схема 1.
Схема 2.
Схема 3.
Схема 4.
Схема 5.

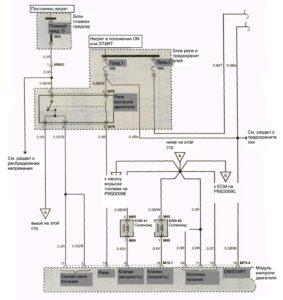

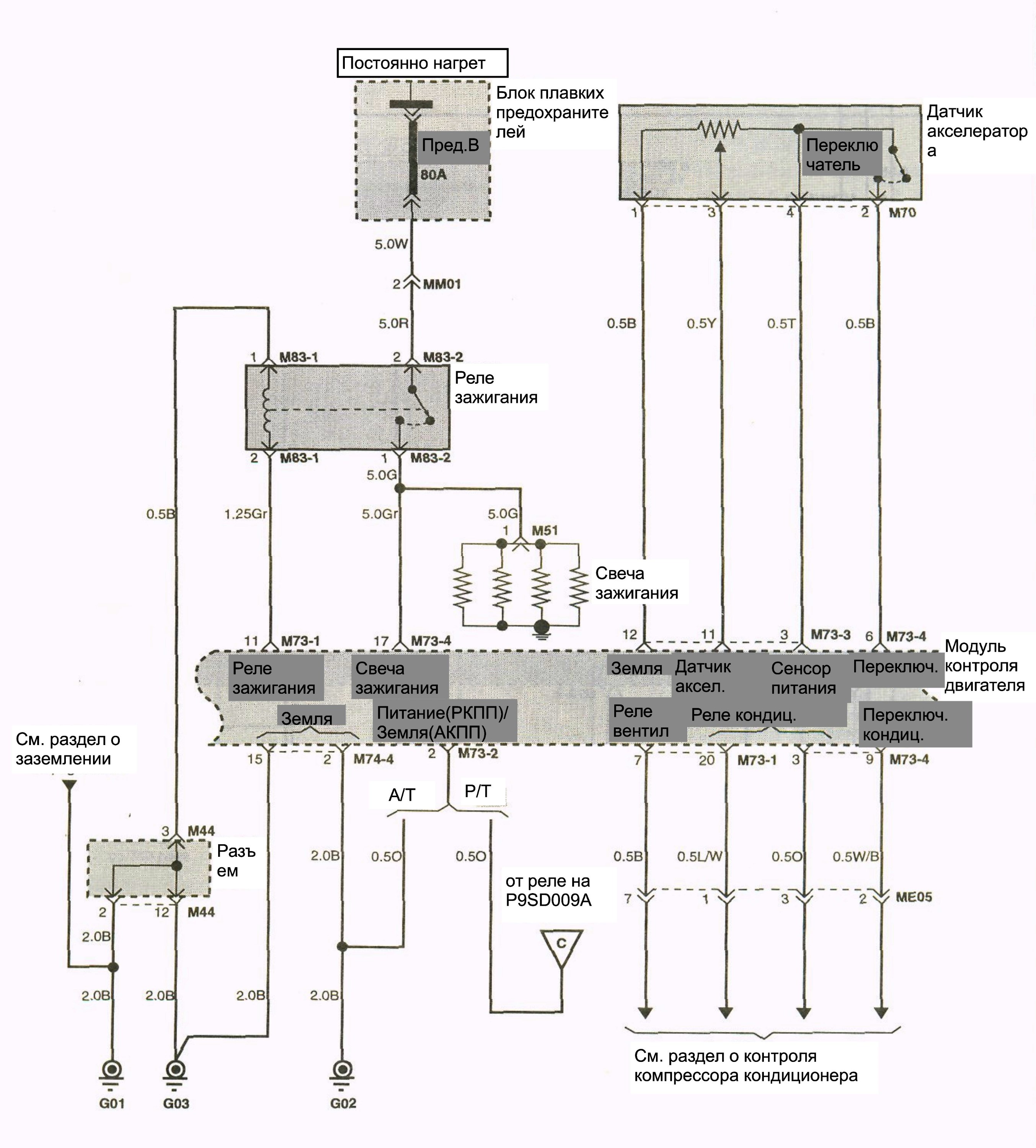

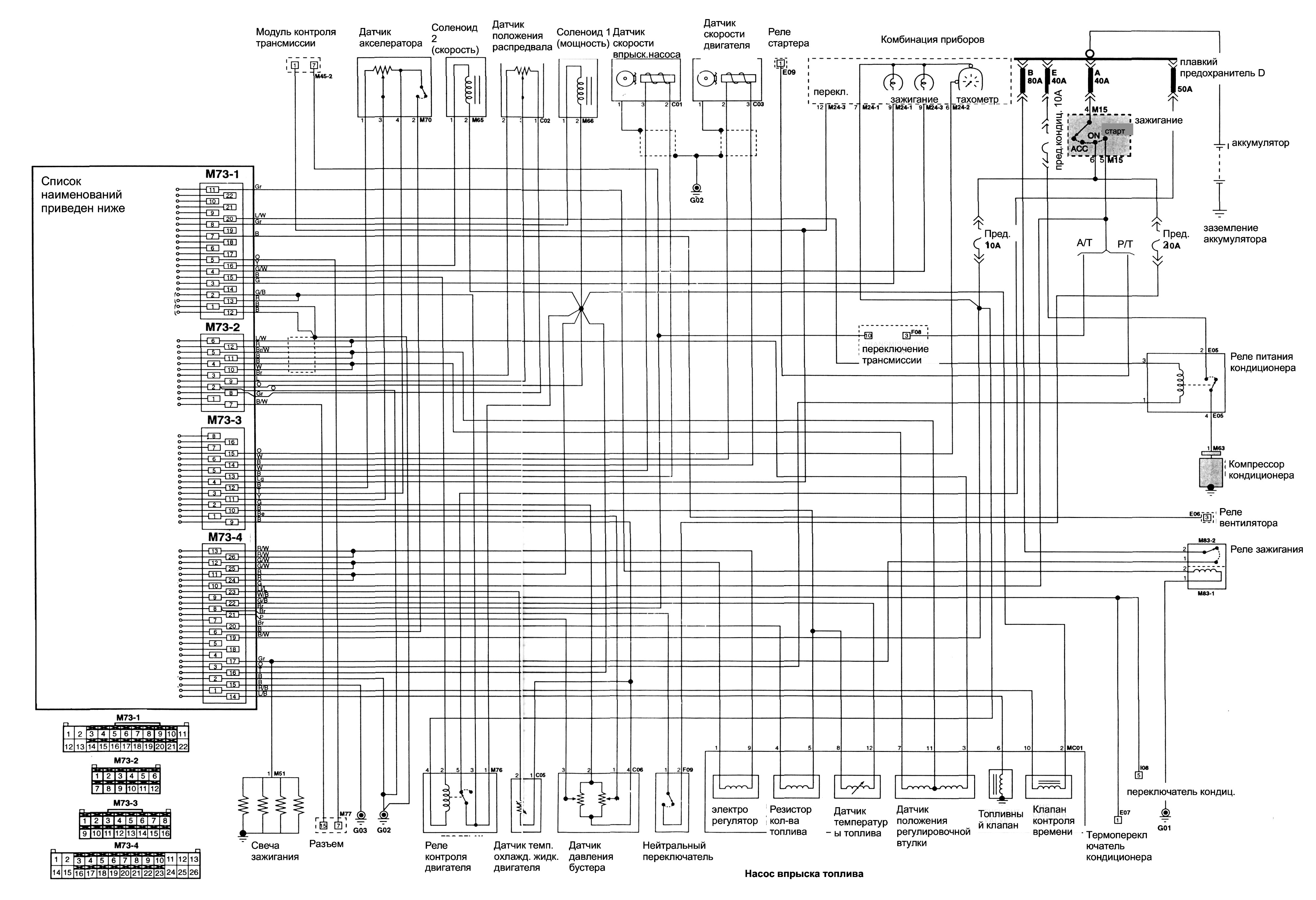

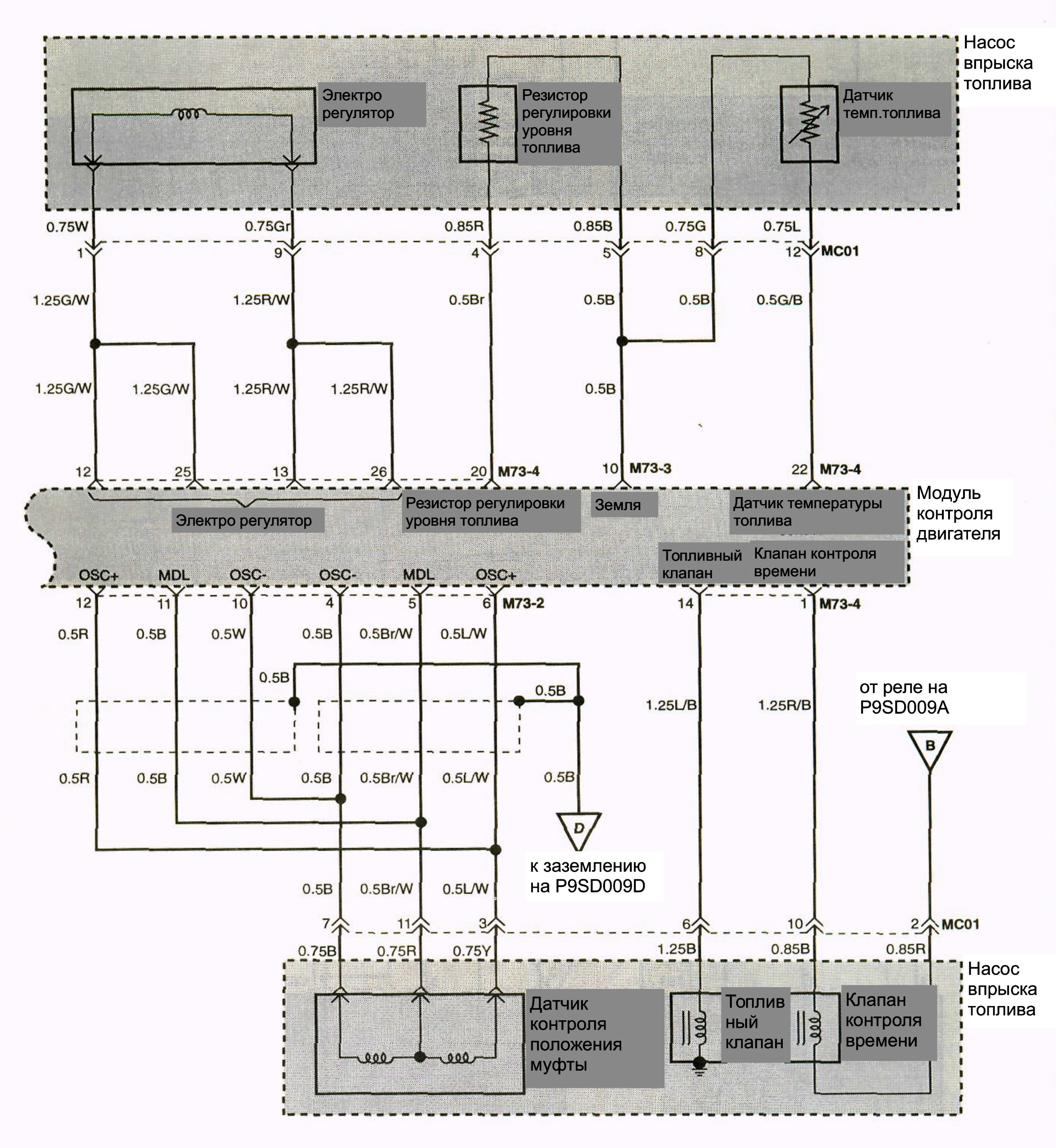

Система контроля двигателя (дизель с модулем контроля двигателя).

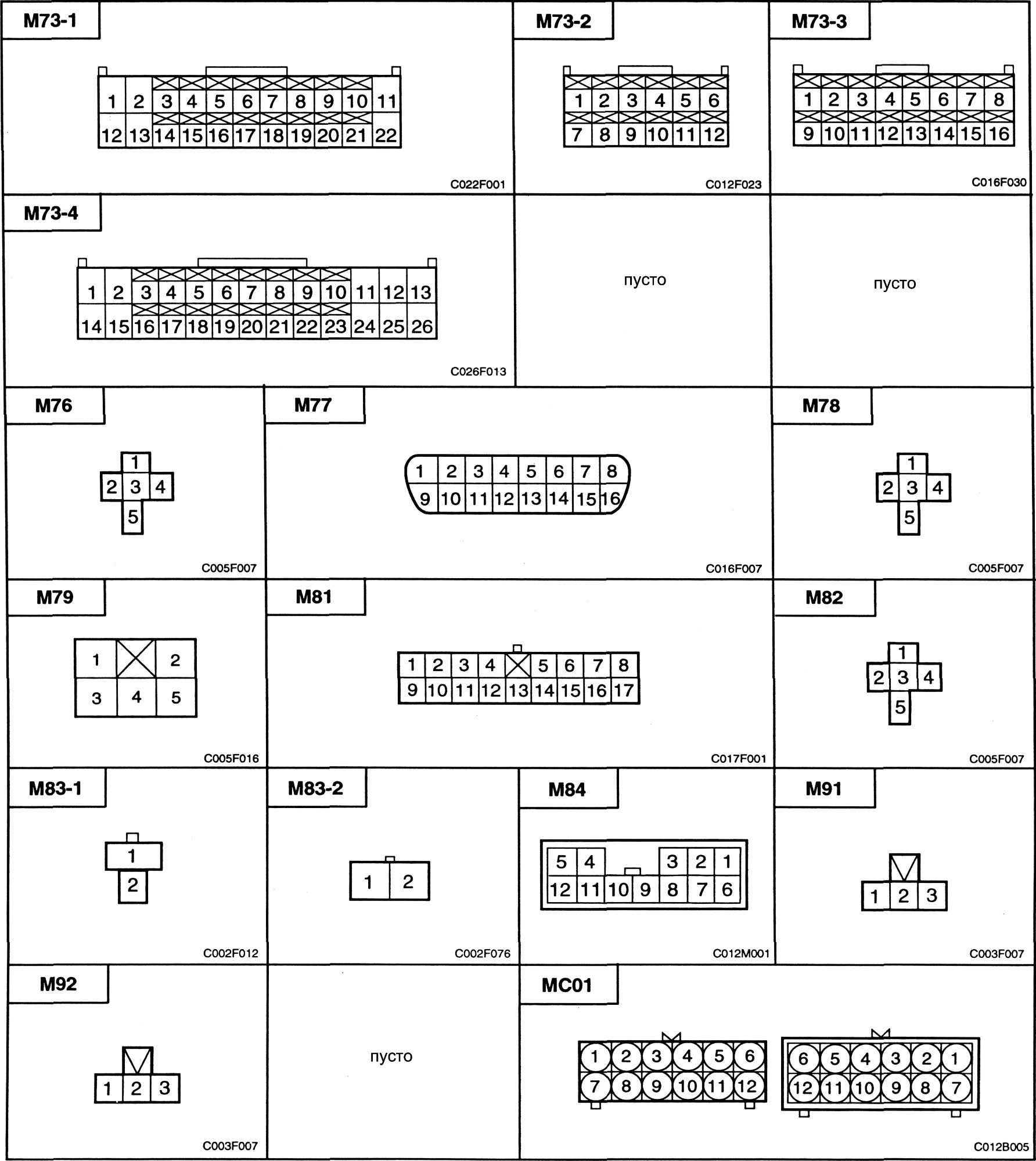

Список наименований.
М73-1:
1, 12. Заземление.
2, 13. Реле питания
3. Индикатор контроля зажигания.
4. Контроль двигателя.
5. Диагностика
7. Реле двигателя вентилятора.
8. Соленоид #1.
11. Реле зажигания.
15. Заземление.
16 .Соленоид #2.
20. Реле питания кондиционера.
М73-2:
2. Р/Т: Питание, А/Т: Заземление.
3. Колебания +.
4. Колебания -.
5. Средние.
6. Колебания +.
7. Диагностика.
8. Колебания -.
9. Средние.
10. Колебания -.
11. Средние.
12. Колебания +.
М73-3:
1. Сигнал усилителя.
2. Источник сенсора.
3. Источник сенсора (5В).
4. Датчик скорости а/м.
5. Сигнал скорости инжекторного насоса.
6. Сигнал скорости двигателя.
9. Заземление сенсора.
10. Заземление.
11. Сигнал датчика акселератора.
12. Заземление.
13. Заземление.
14. Заземление.
15. Тахометр.
М73-4:
1 Клапан контроля времени.
2, 15. Заземление.
3. Реле кондиционера.
6 .Переключатель.
8. Нейтральный переключатель.
9. Переключатель кондиционера.
10. Сигнал запуска.
11, 24. Напряжение аккумулятора.
12, 13, 25, 26. Электрорегулятор.
14. Топливный клапан.
16. Напряжение аккумулятора.
17. Свеча зажигания.
19. Напряжение аккумулятора.
20. Резистор количества топлива.
21. Датчик температуры воздуха.
22. Датчик температуры топлива.
23. Датчик температуры охлаждающей жидкости двигателя.

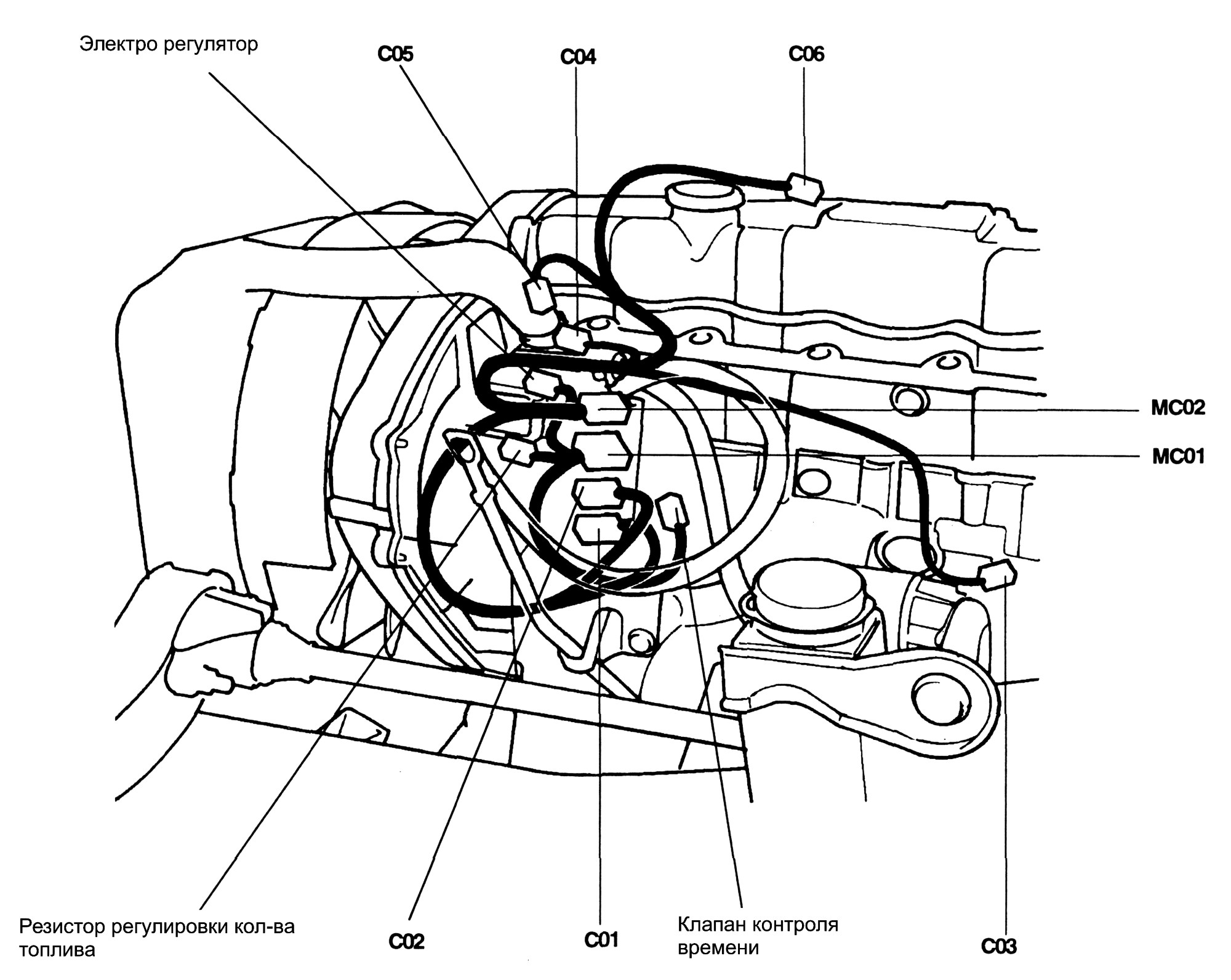

Компоненты.
C01 (Сенсор нейтрального положения) раздел 4;
C02 (Сенсор положения дроссельной заслонки) раздел 4;
C03 (Спидометр) раздел 4;
C05 (Датчик температуры воды) раздел 4;
C06 (Датчик давления усилителя) раздел 4;
E06 (Реле вентилятора) раздел 2;
F09 (Универсальный переключатель) раздел 5;
M20 (Зажигание) раздел 1;
M24-1 (Комбинация приборов) раздел 1;
M24-2 (Комбинация приборов) раздел 1;
M24-3 (Комбинация приборов) раздел 1;
M44 (Разъем) раздел 1;
M45-2 (Модуль контроля трансмиссии) раздел 1;
M51 (Запальная свеча) раздел 1;
M65 (Соленоид (скорость)) раздел 1;
M66 (Соленоид (мощность)) раздел 1;
M70 (Датчик) раздел 1;
M73-1 (Модуль контроля двигателя) раздел 1;
M73-2 (Модуль контроля двигателя) раздел 1;
M73-3 (Модуль контроля двигателя) раздел 1;
M73-4 (Модуль контроля двигателя) раздел 1;
M76 (Реле контроля двигателя) раздел 1;
M77 (Разъем канала передачи данных (Тип А) раздел 1;
M83-1 (Реле зажигания) раздел 1;
M83-2 (Реле зажигания) раздел 1.
Разъемы:
MC01 раздел 1;
MC02 раздел 1;
ME05 раздел 1;
MF01 раздел 1;
MF02 раздел 1;
MM01 раздел 1;
MM02 раздел 1.
Заземление:
G01 раздел 7;
G02 раздел 7;
G03 раздел 7.

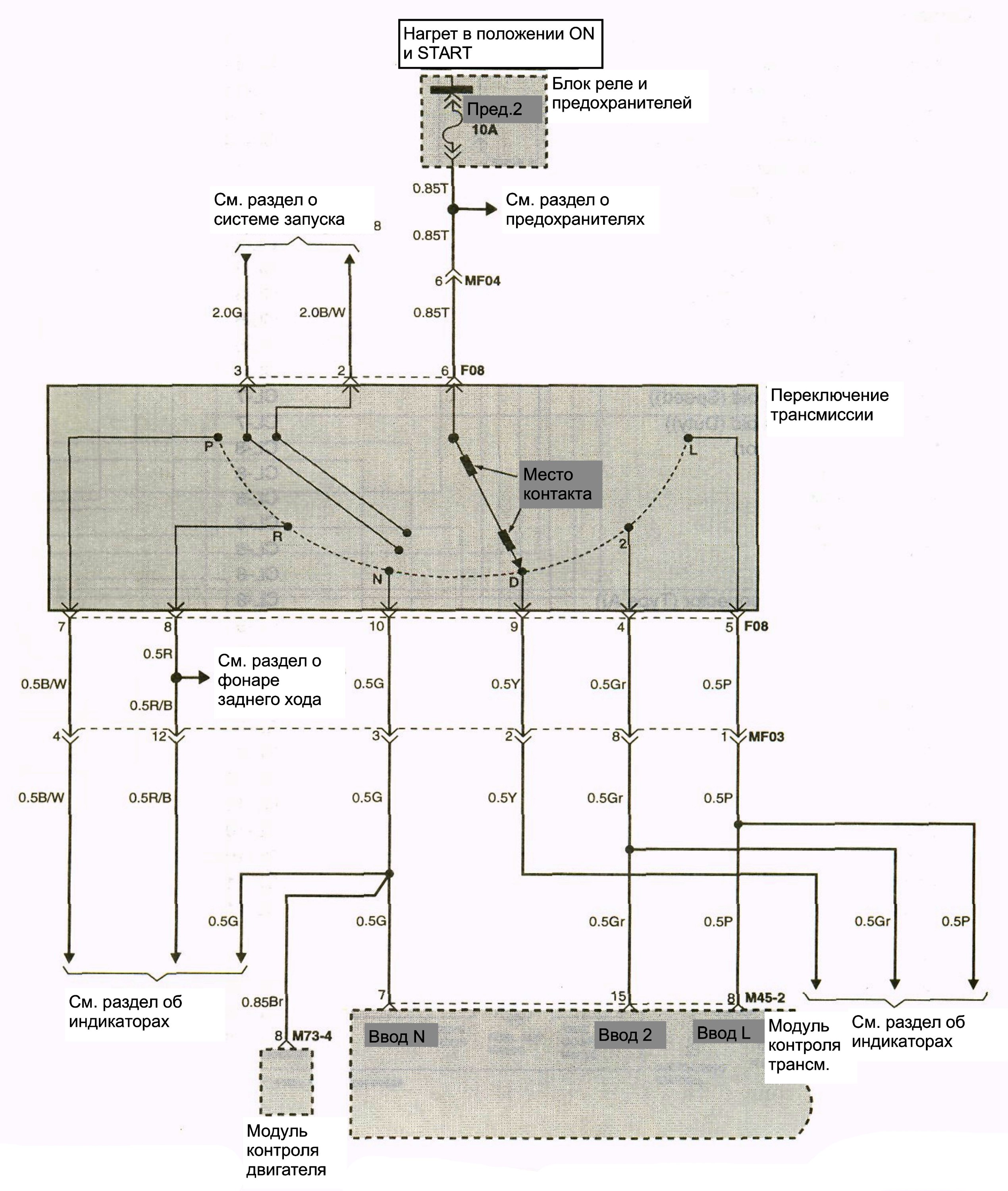

12. Система контроля автоматической трансмиссии.

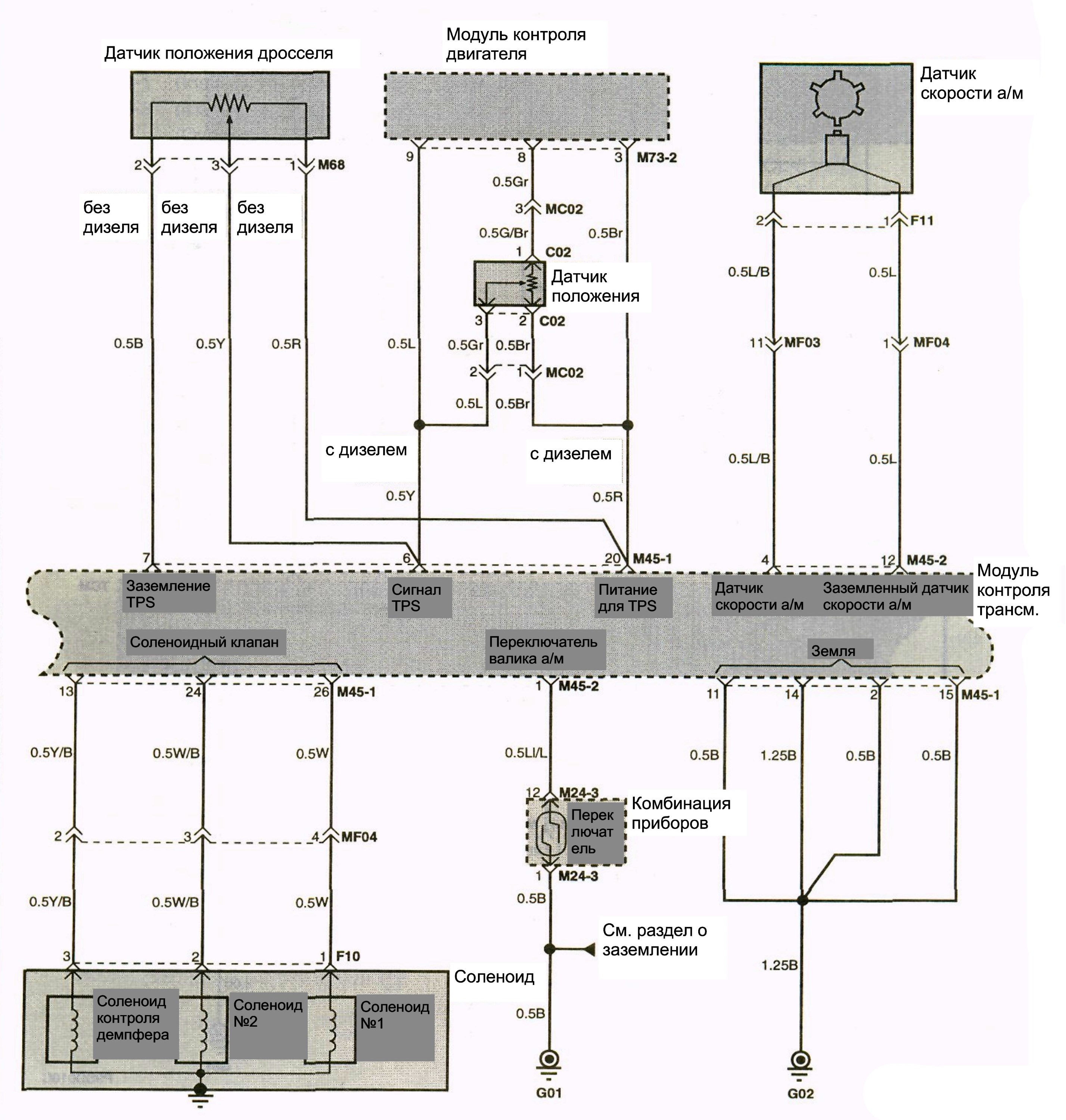

Схема 1.
Схема 2.
Схема 3.
Компоненты.
F08 (Переключатель трансмиссии) раздел 5;
F10 (Соленоид А/Т) раздел 5;
F11 (Спидометр) раздел 5;
M23 (Переключатель стоп-сигнала) раздел 1;
M24-1 (Комбинация приборов) раздел 1;
M24-3 (Комбинация приборов) раздел 1;
M34 (Переключатель ускорения) раздел 1;
M45-1 (Модуль контроля трансмиссии) раздел 1;
M45-2 (Модуль контроля трансмиссии) раздел 1;
M68 (Датчик положения дроссели) раздел 1;
M73-2 (Модуль контроля двигателя) раздел 1;
M73-4 (Модуль контроля двигателя) раздел 1;
M77 (Разъем канала передачи данных (Тип А)) раздел 1;
M84 (Разъем канала передачи данных (Тип В)) раздел 1.
Разъемы:
MF03 раздел 1;
MF04 раздел 1;
MI01 раздел 1.
Заземление:
G01 раздел 7;
G02 раздел 7.

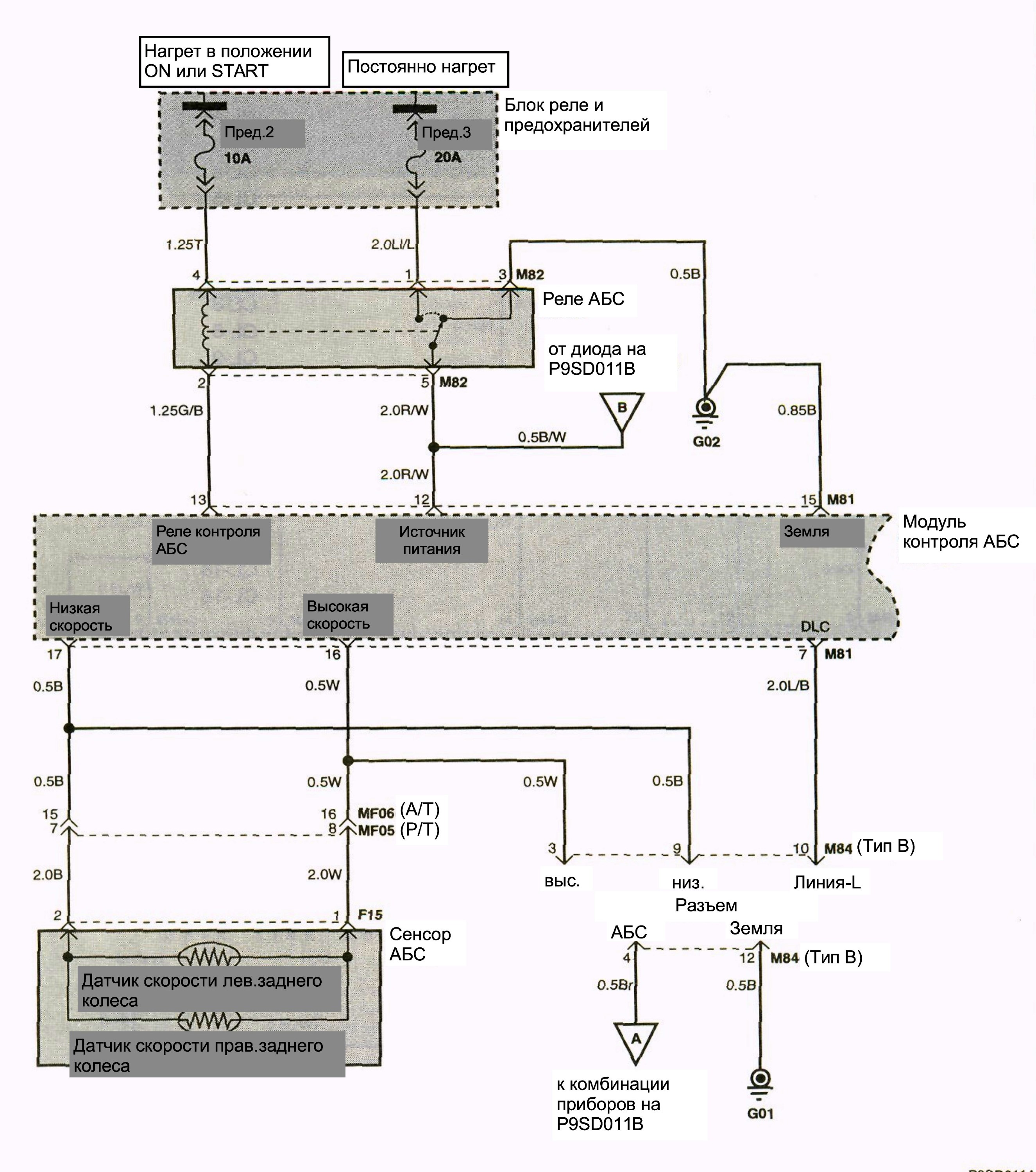

13. Анти-блокировочная система тормозов (АБС).
Схема 1.
Схема 2.
Компоненты.
F14 (Cоленоидный клапан АБС) раздел 5;
F15 (Датчик АБС) раздел 5;
M23 (Переключатель стоп-сигнала) раздел 1;
M24-1 (Комбинация приборов) раздел 1;
M24-3 (Комбинация приборов) раздел 1;
M25 (Датчик уровня тормозной жидкости) раздел 1;
M32 (Переключатель стояночного тормоза) раздел 1;
M44 (Разъем) раздел 1;
M81 (Модуль контроля АБС) раздел 1;
M82 (Реле АБС) раздел 1;
M84 (Разъем канала передачи данных (Тип В)) раздел 1.
Разъемы:
MF05 раздел 1;
MF06 раздел 1.
Заземление:
G01 раздел 7;
G02 раздел 7;
G03 раздел 7;
G05 раздел 7.
Диоды:
Z01 раздел 6;
Z03 раздел 6.
14. Система контроля тормозов.
Компоненты.
M24-1 (Комбинация приборов) раздел 1;
M24-3 (Комбинация приборов) раздел 1;
M25 (Датчик уровня тормозной жидкости) раздел 1;
M32 (Переключатель стояночного тормоза) раздел 1;
M44 (Разъем) раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7.

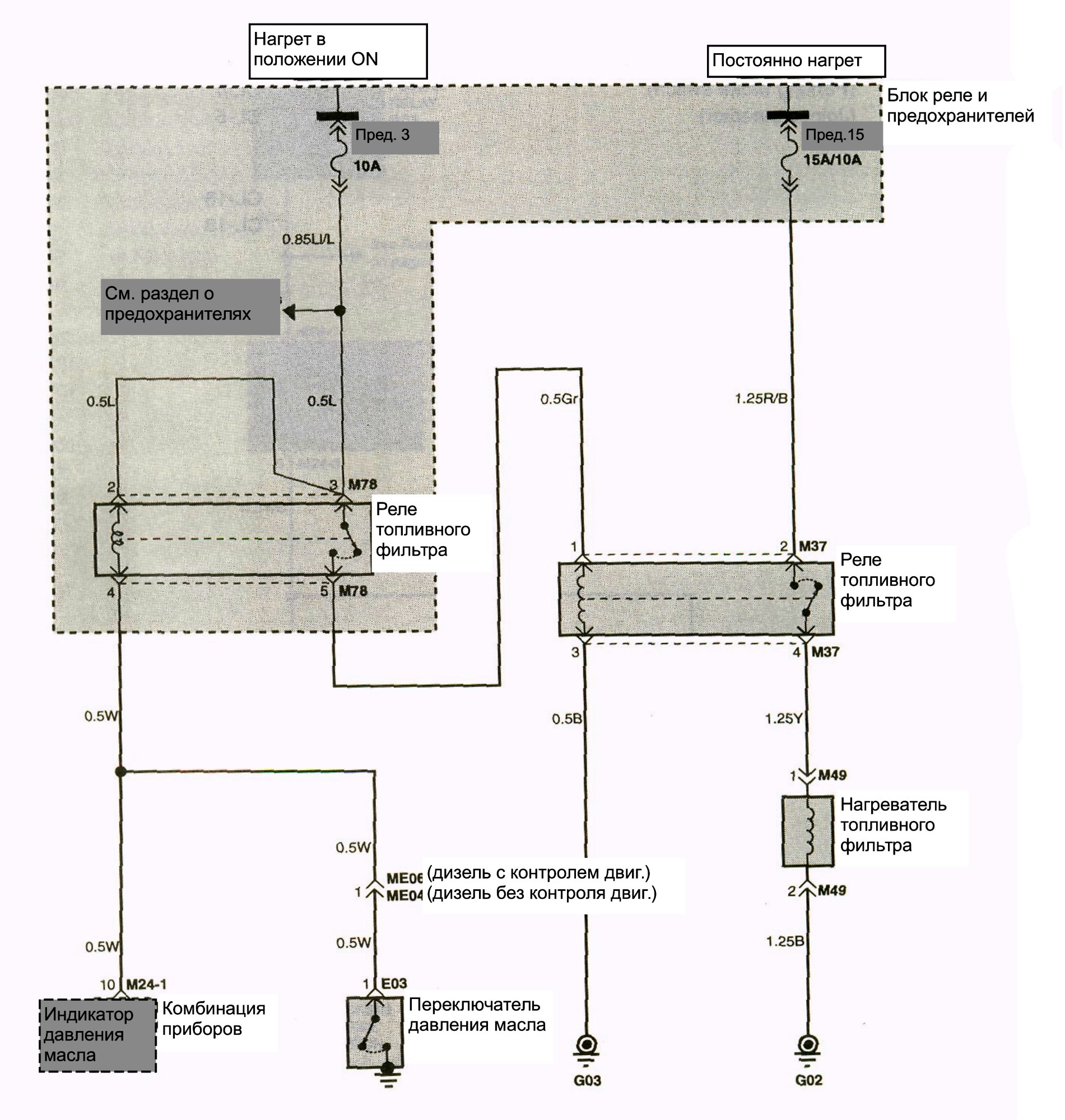

15. Система нагрева топливного фильтра.
Компоненты.
Е03 (Переключатель давления масла) раздел 2;
М24-1 (Комбинация приборов) раздел 1;
М24-3 (Комбинация приборов) раздел 1;
М37 (Реле топливного фильтра) раздел 1;
М78 (Реле топливного фильтра) раздел 1.
Разъемы:
МЕ04 раздел 1;
МЕ06 раздел 1.
Заземление:
G02 раздел 7;
G03 раздел 7.

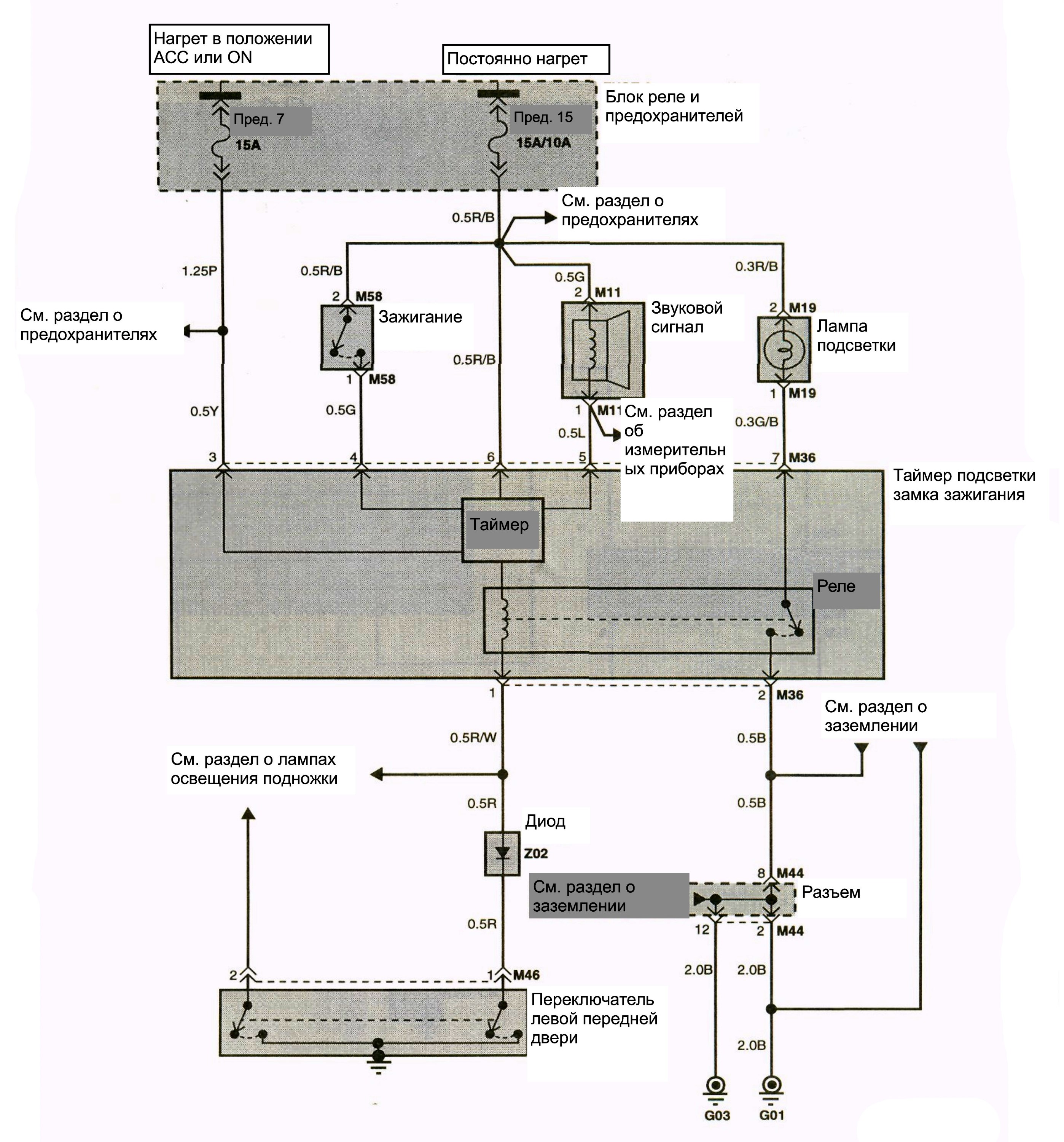

16. Таймер подсветки замка зажигания.
Компоненты.
М11 (Звуковой сигнал) раздел 1;
М36 (Таймер подсветки замка зажигания) раздел 1;
М44 (Разъем) раздел 1;
М46 (Переключатель левой передней двери) раздел 1;
М58 (Ключ зажигания) раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7.
Диод:
Z02 раздел 6.
Компоненты.

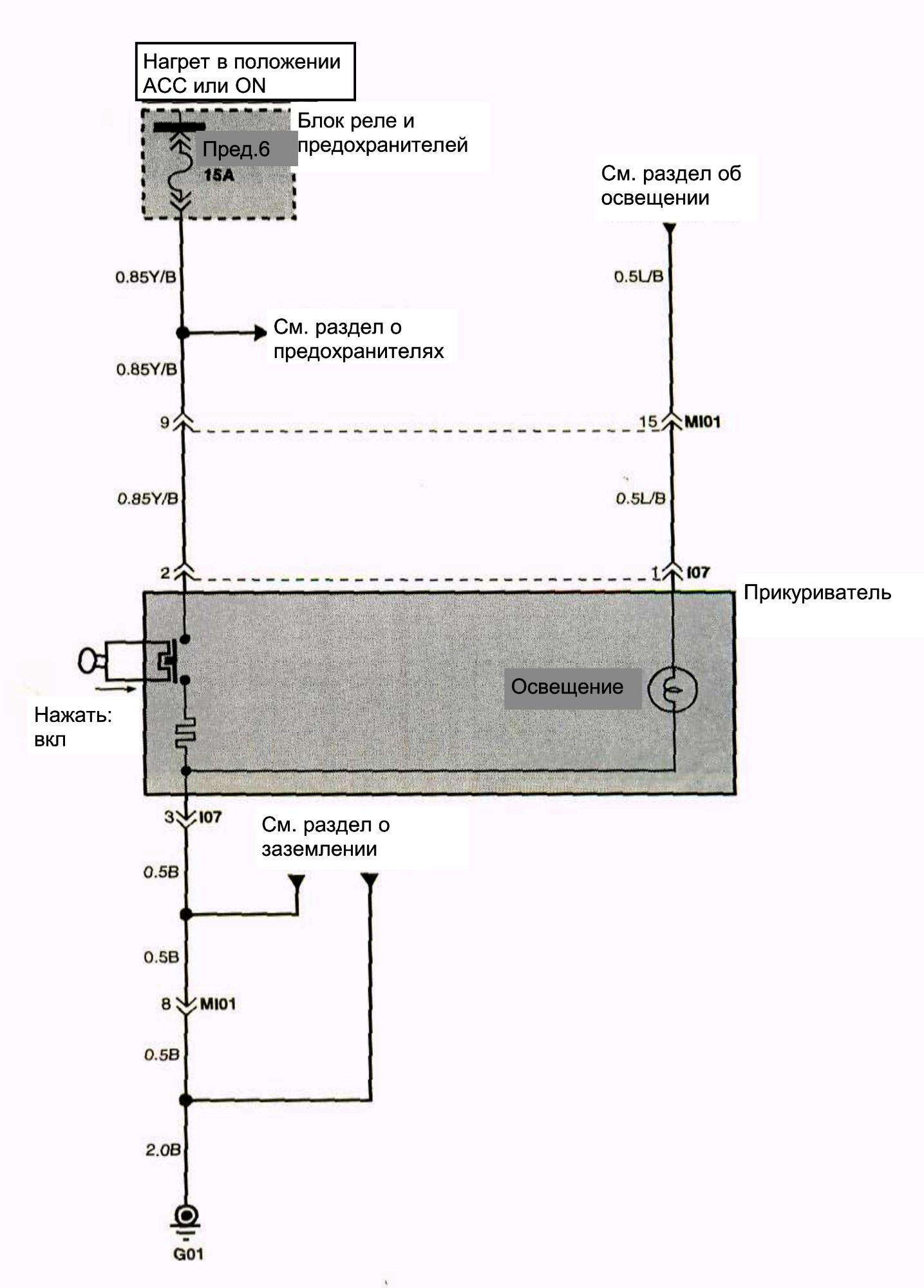

I07 (Прикуриватель) раздел 3.
Разъем:
MI01.
Заземление:
G01.

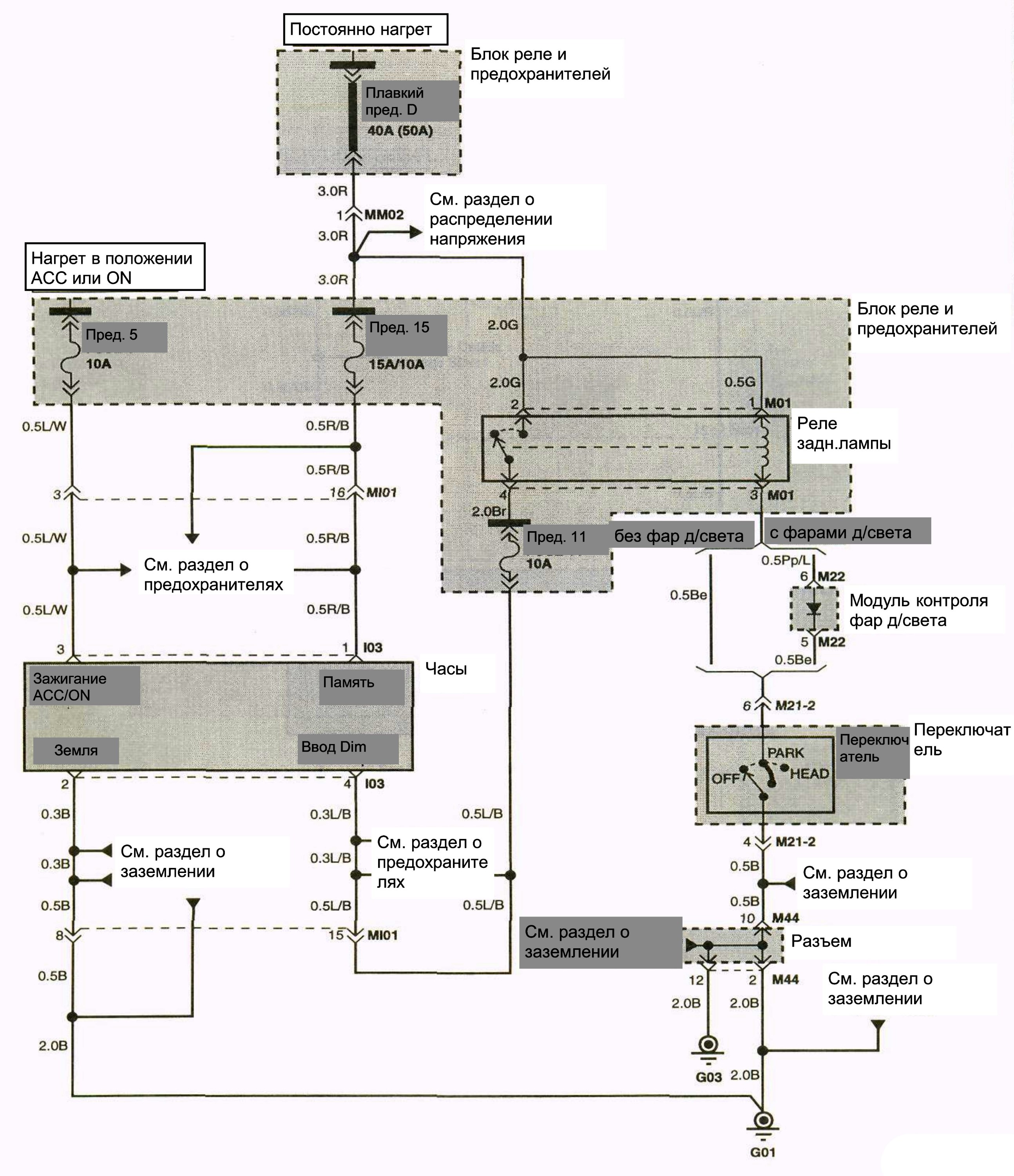

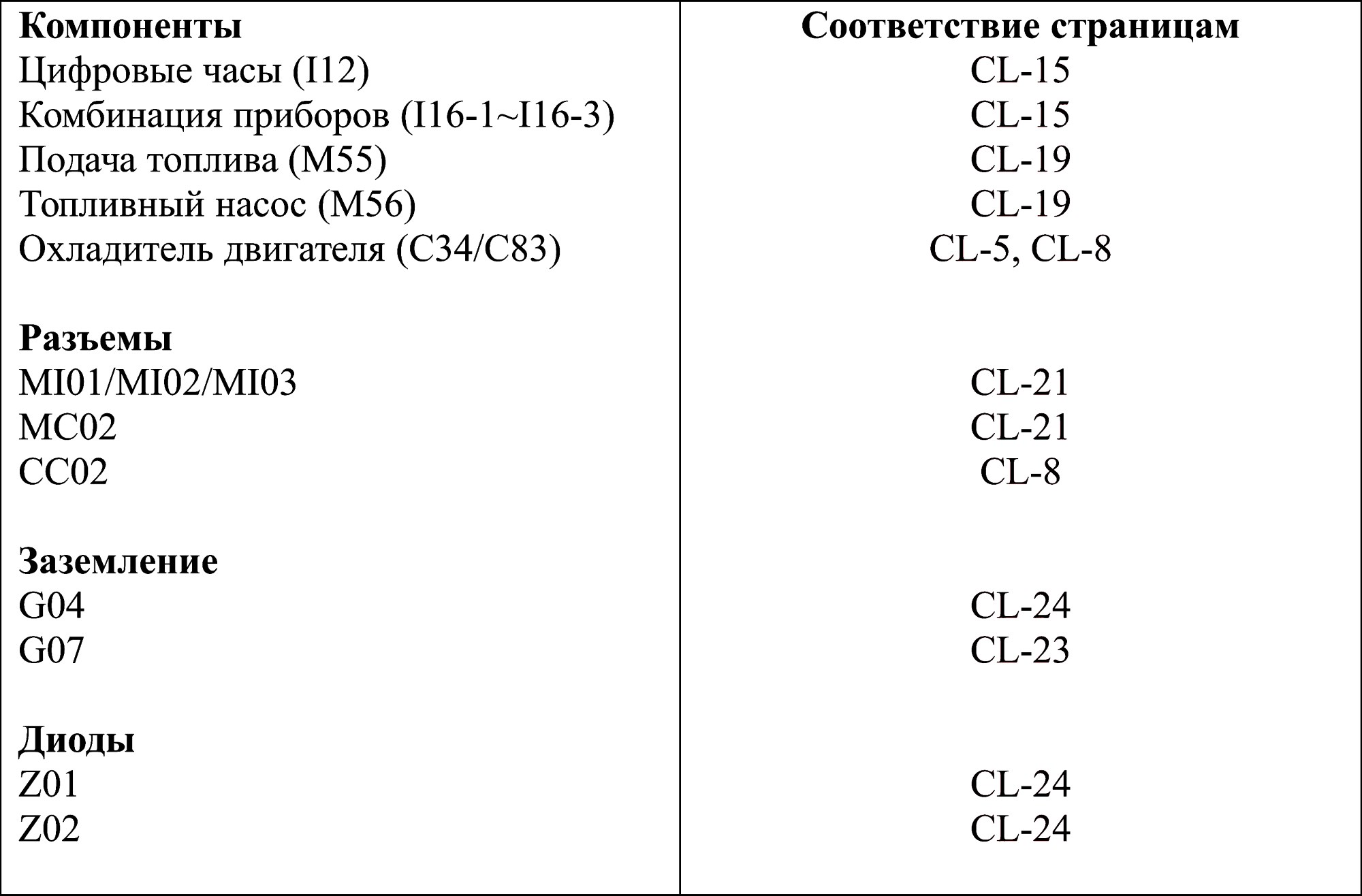

Компоненты.
I03 (Цифровые часы) раздел 3;
M01 (Реле задней фары) раздел 1;
M21-2 (Многофункциональный переключатель) раздел 1;
M44 (Разъем) раздел 1.
Разъемы:
MI01 раздел 1;
MM02 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7.

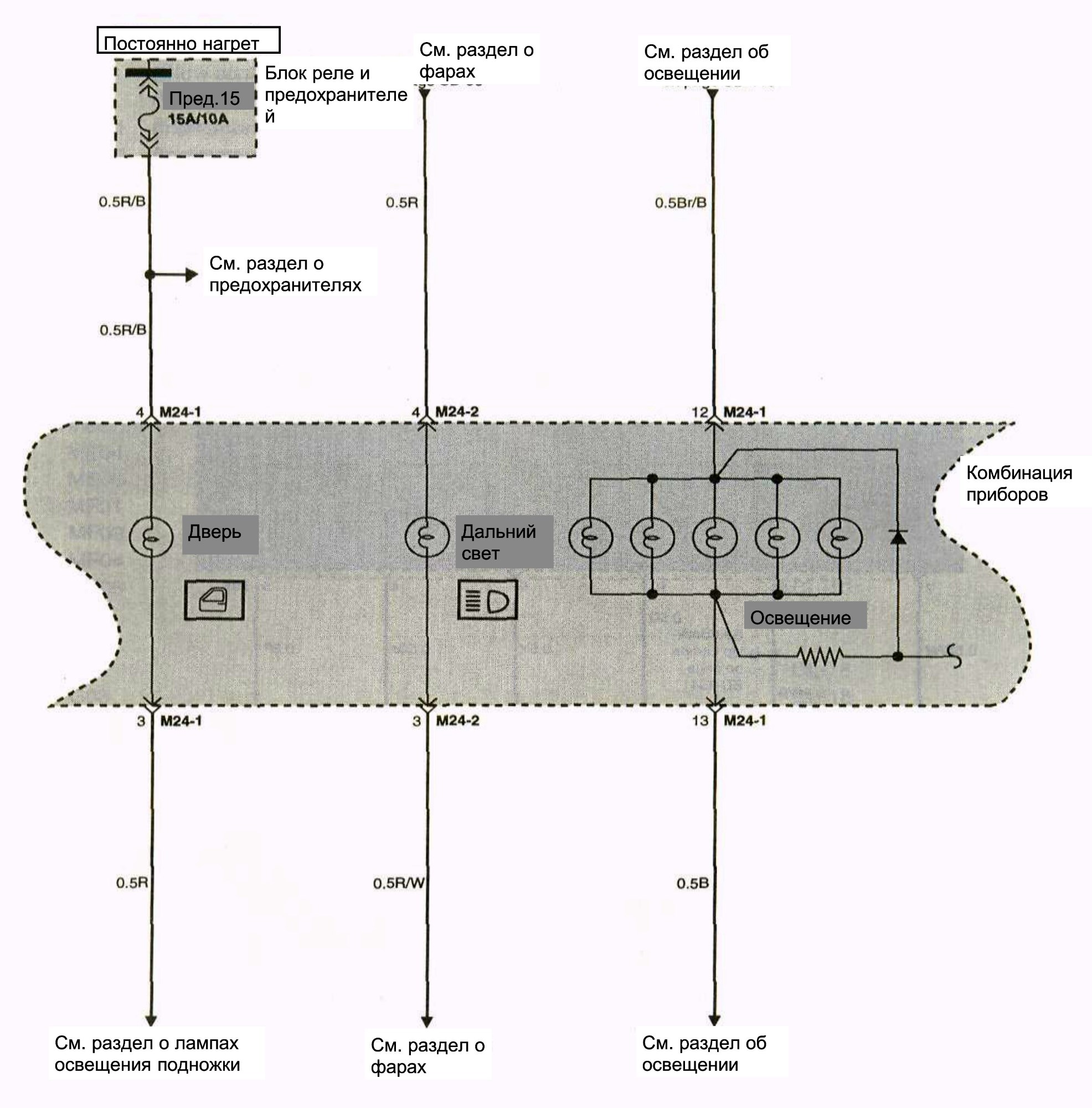

Схема 1.

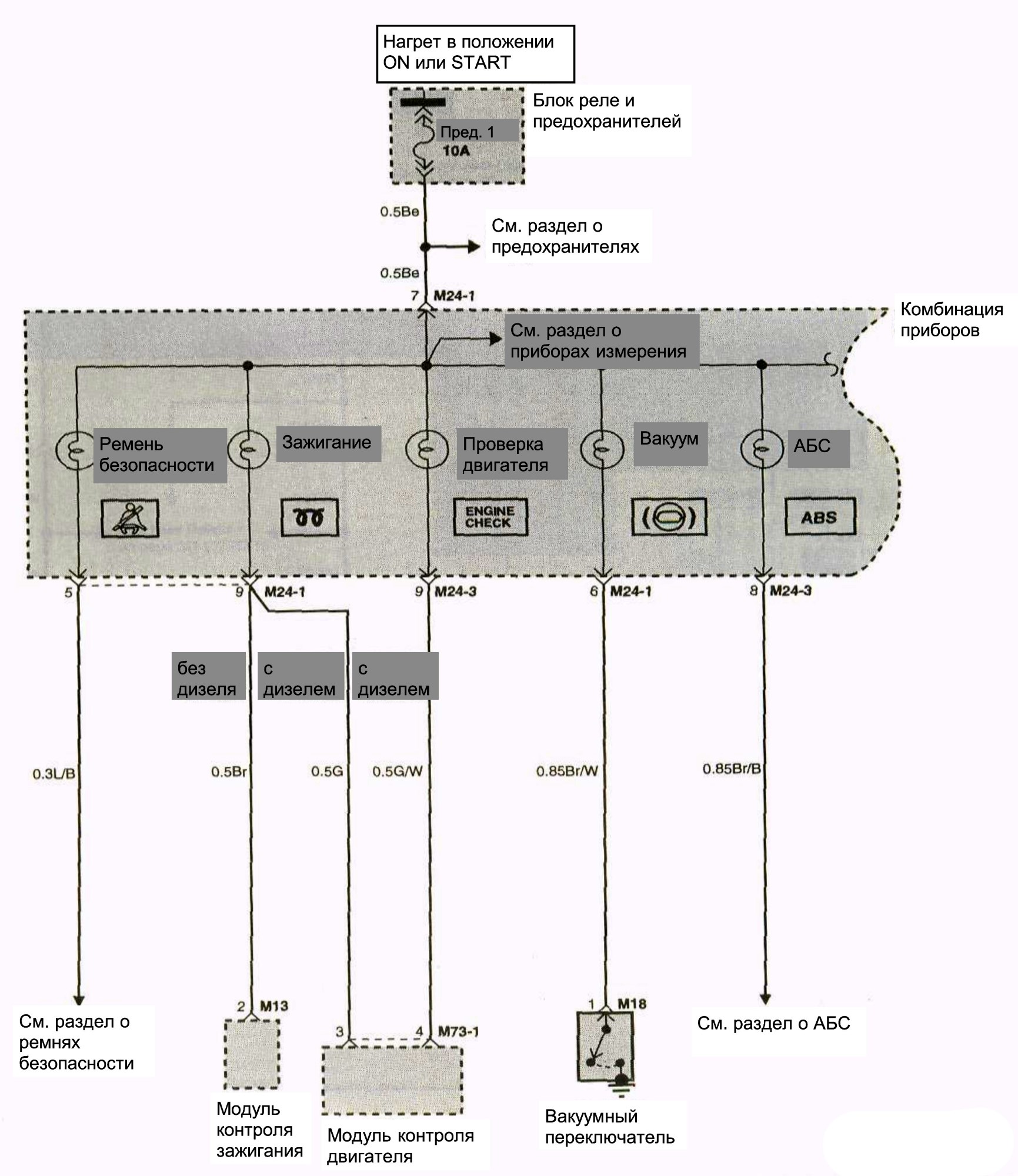

Схема 2.

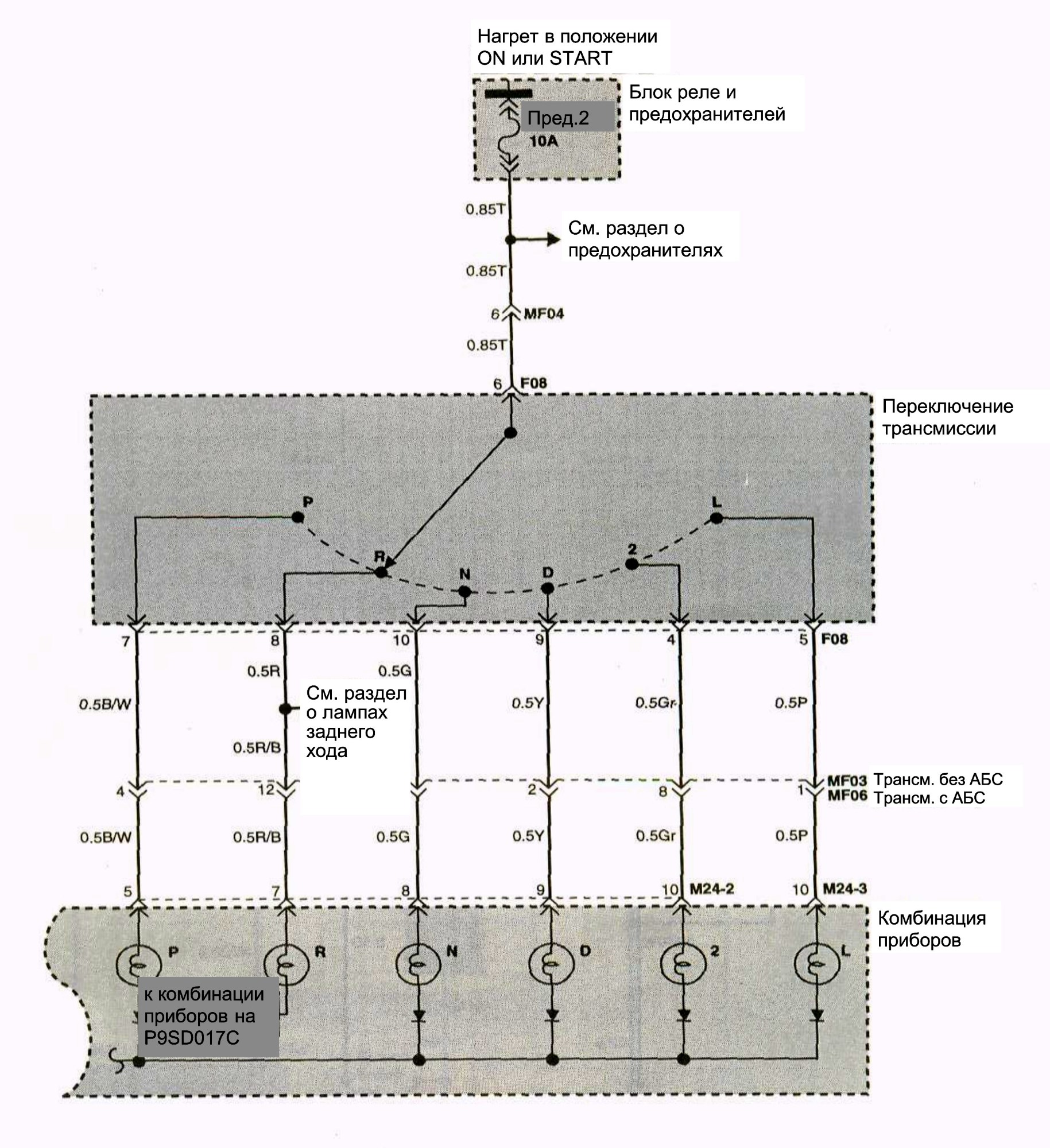

Схема 3.

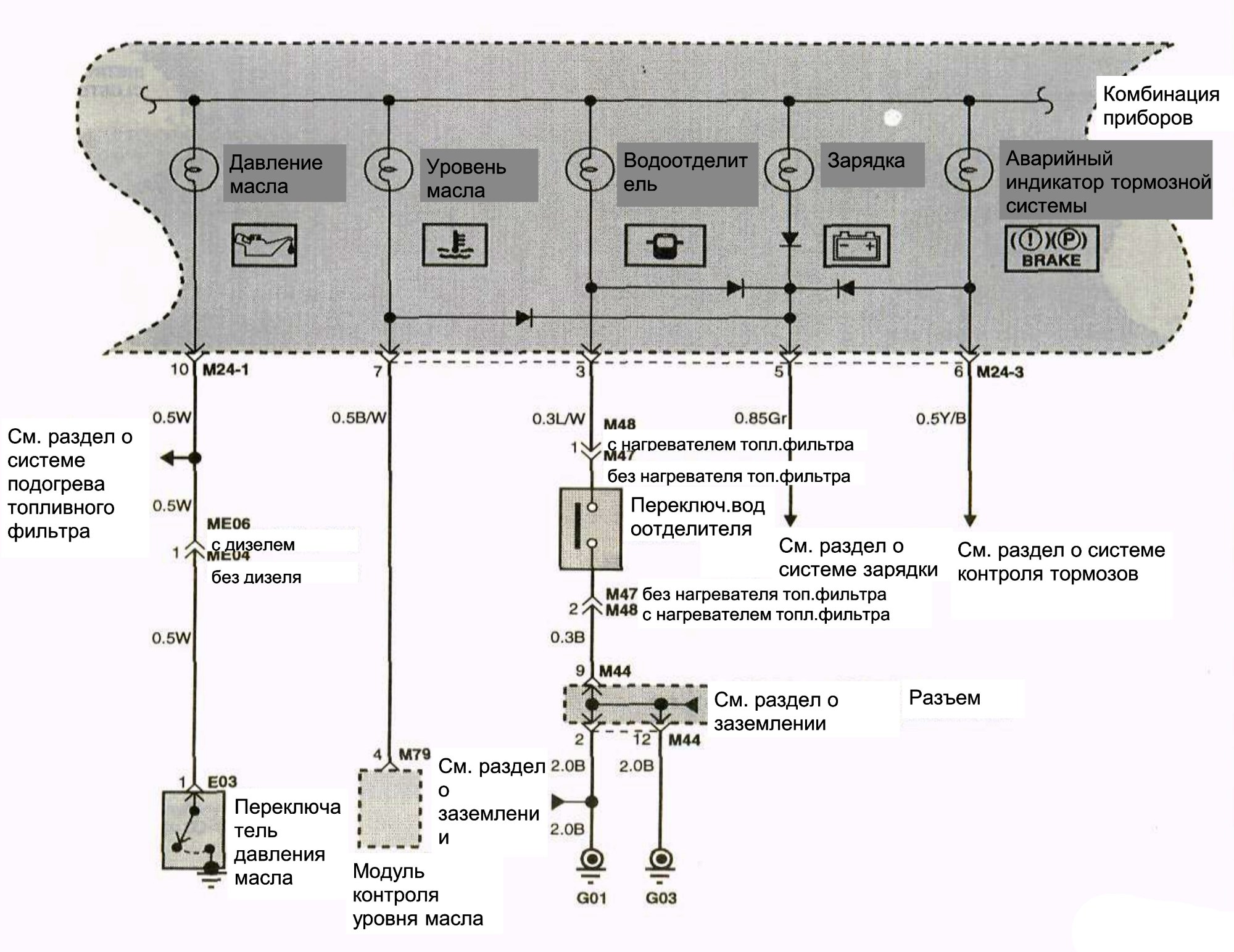

Схема 4.
Схема 5.
Компоненты.
E03 (Переключатель давления масла) раздел 2;
F08 (Переключатель трансмиссии (А/Т)) раздел 5;
F12 (Подача топлива) раздел 5;
M13 (Модуль контроля зажигания) раздел 1;
M18 (Вакуумный переключатель) раздел 1;
M24-1 (Комбинация приборов) раздел 1;
M24-2 (Комбинация приборов) раздел 1;
M24-3 (Комбинация приборов) раздел 1;
M44 (Разъем) раздел 1;
M45-1 (Модуль контроля трансмиссии) раздел 1;
M45-2 (Модуль контроля трансмиссии) раздел 1;
M47 (Переключатель водоотделителя (без нагревателя топливного фильтра)) раздел 1;
M48 (Переключатель водоотделителя (с нагревателем топливного фильтра)) раздел 1;
M73-1 (Модуль контроля двигателя) раздел 1;
M79 (Модуль контроля уровня масла) раздел 1.
Разъемы:
ME04 раздел 1;
ME06 раздел 1;
MF01 раздел 1;
MF03 раздел 1;
MF04 раздел 1;
MF06 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7;
G05 раздел 7.

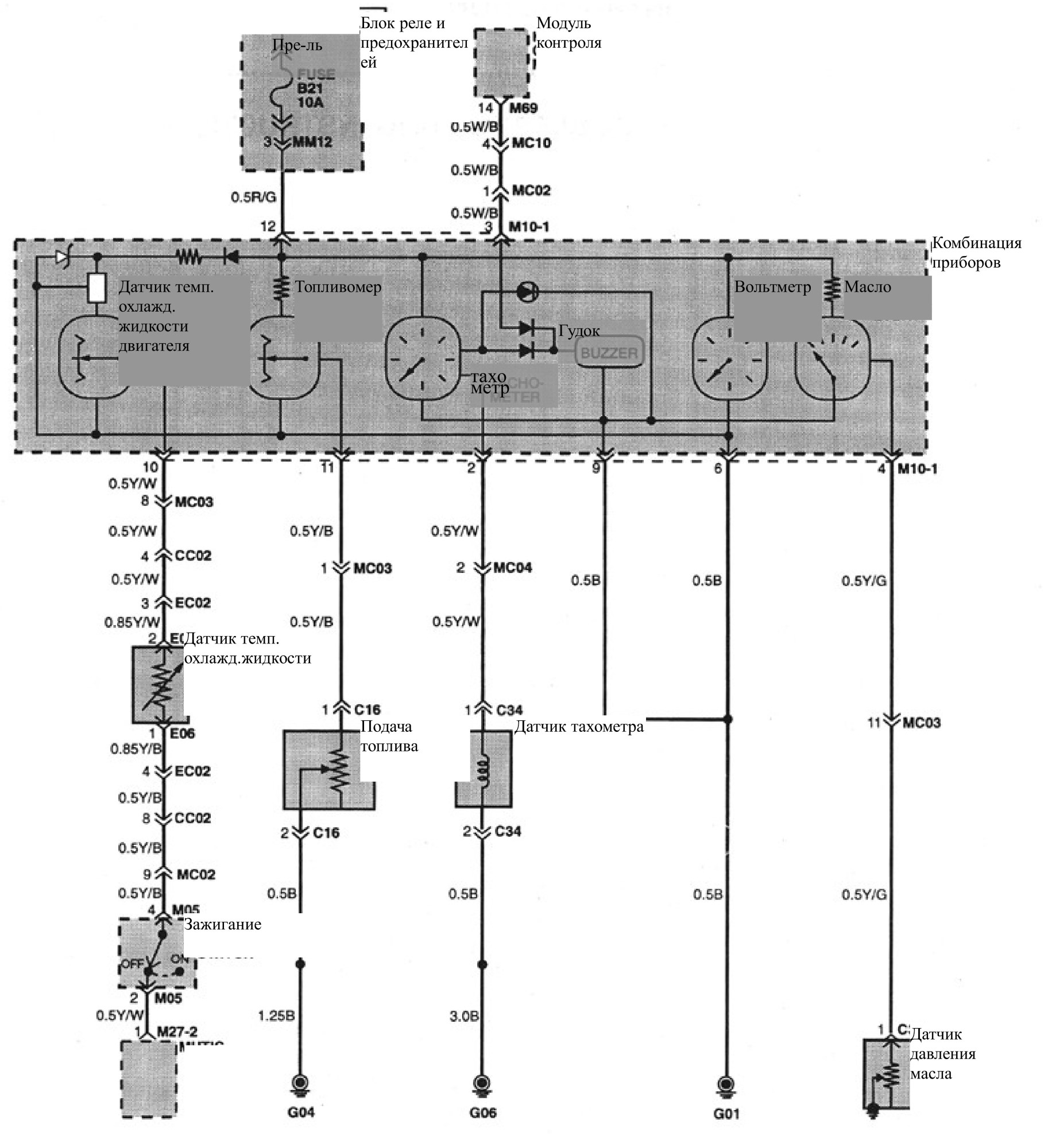

Компоненты.
С04 (Прибор измерения температуры воды) раздел 4;
Е15 (Датчик тахометра) раздел 2;
Е17 (Датчик охлаждающей жидкости двигателя) раздел 2;
F12 (Подача топлива) раздел 5;
M11 (Звуковой сигнал) раздел 1;
M13 (Модуль контроля зажигания) раздел 1;
M24-1 (Комбинация приборов) раздел 1;
M24-2 (Комбинация приборов) раздел 1;
M24-3 (Комбинация приборов) раздел 1;
M36 (Таймер подсветки замка зажигания) раздел 1;
M44 (Разъем) раздел 1;
M73-3 (Модуль контроля двигателя) раздел 1.
Разъемы:
MC02 раздел 1;
ME03 раздел 1;
MF01 раздел 1;
MF04 раздел 1.
Заземления:
G01 раздел 7;
G05 раздел 7.
21. Система контроля уровня масла.
Компоненты.
E04 (Датчик уровня масла) раздел 2;
M24-1 (Комбинация приборов) раздел 1;
M24-3 (Комбинация приборов) раздел 1;
M79 (Модуль контроля уровня масла) раздел 1.
Разъемы:
МЕ06 раздел 1.
Заземление:
G02 раздел 7;
G03 раздел 7.

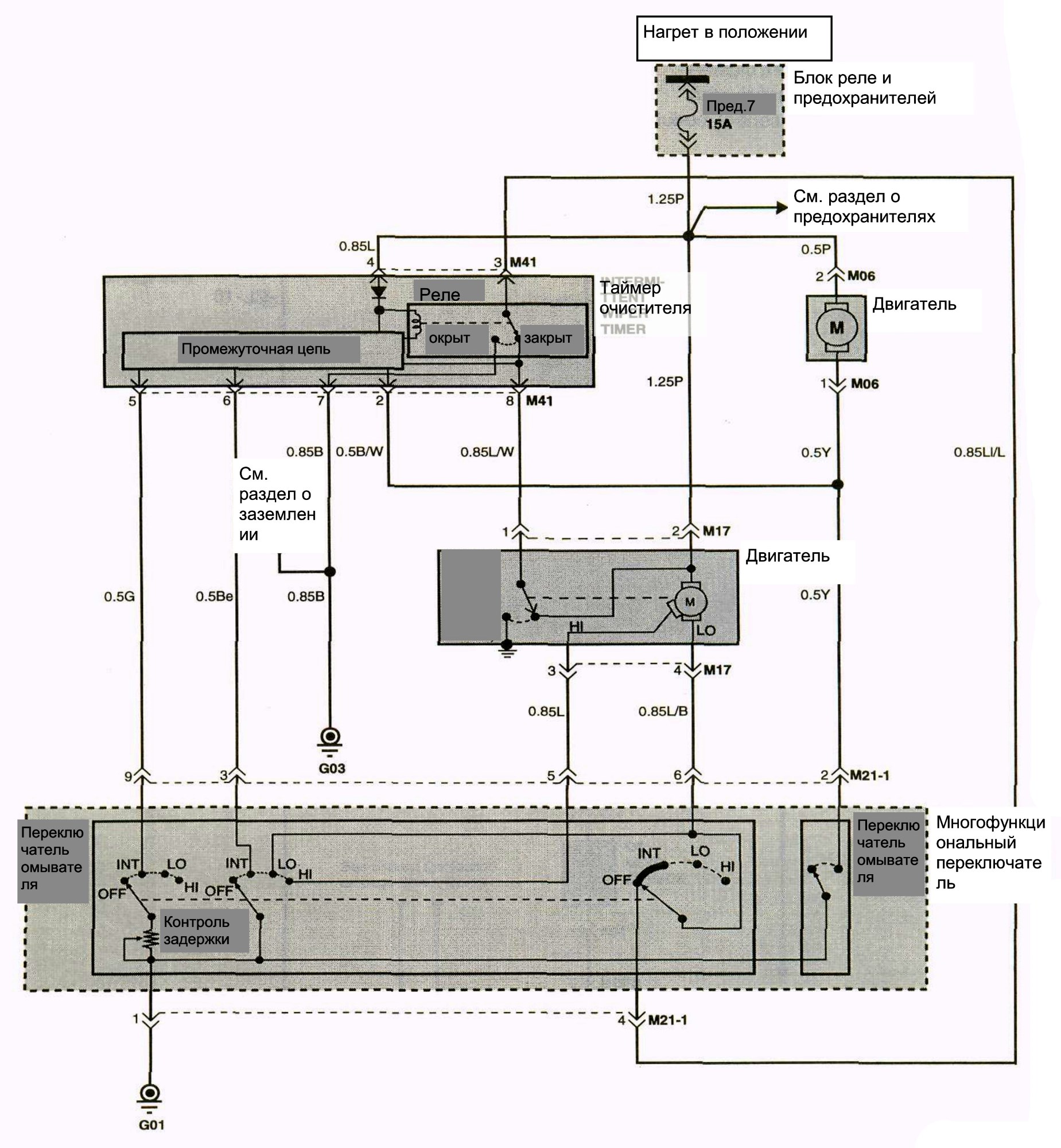

22. Система стеклоомывателя и стеклоочистителя.
Компоненты.
М06 (Мотор стеклоомывателя) раздел 1;
М17 (Мотор стеклоочистителя) раздел 1;
М21-1 (Многофункциональный переключатель) раздел 1;
М41 (Реле стеклоочистителя) раздел 1.
Заземление:
G01 раздел 7;
G02 раздел 7.
Схема 1.
Компоненты.
D05 (Левый переключатель центральной системы замков) раздел 6;
D06 (Правый переключатель дверного замка) раздел 6.
Разъемы:
MD01 раздел 1;
MD02 раздел 1.
Заземление:
G01 раздел 7.

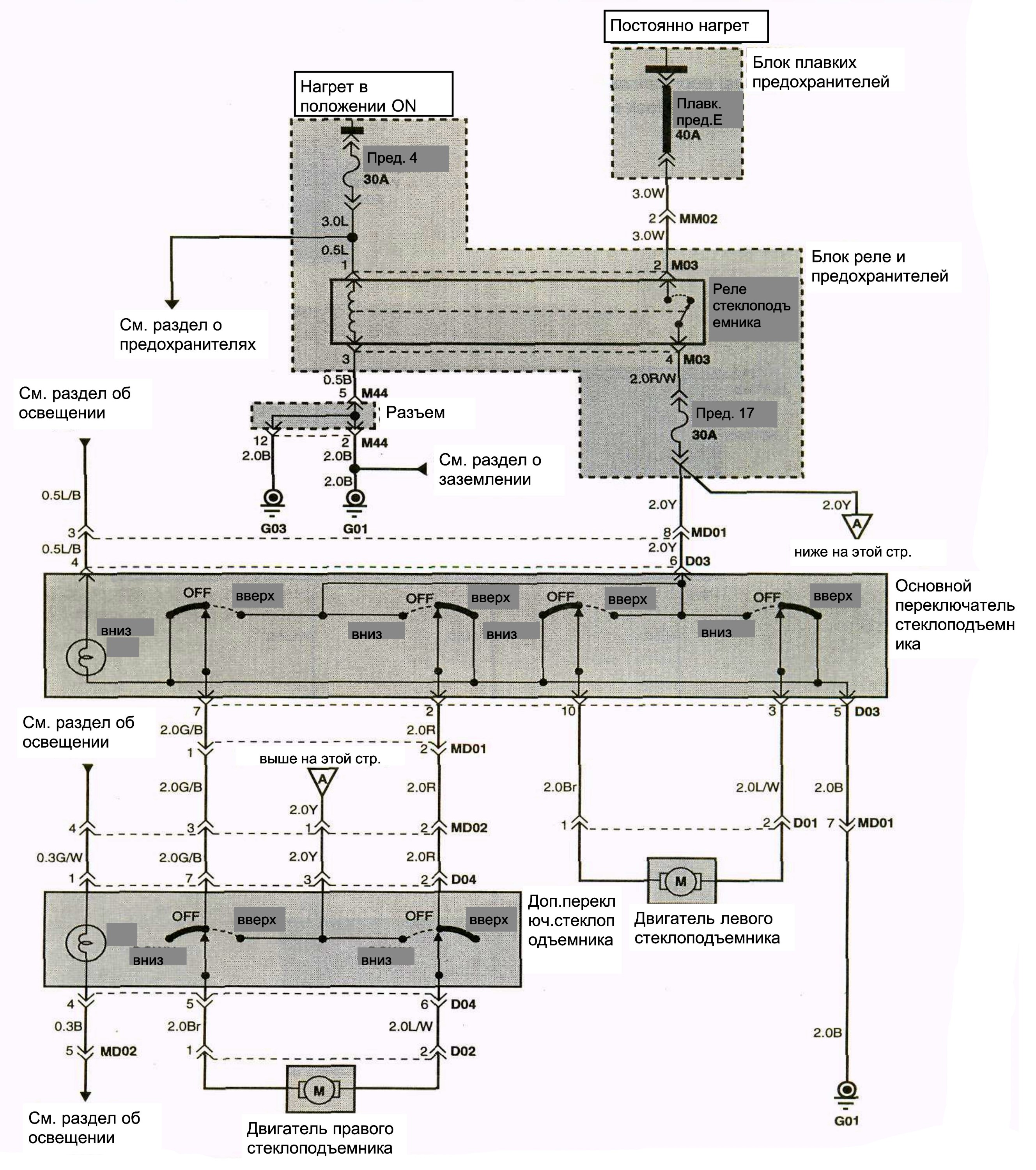

Компоненты.
D01 (Двигатель поднятия левого стекла) раздел 6;
D02 (Двигатель поднятия правого стекла) раздел 6;
D03 (Основной переключатель стеклоподъемника) раздел 6;
D04 (Дополнительный переключатель стеклоподъемника) раздел 6;
M03 (Реле стеклоподъемника) раздел 1;
M44 (Разъем) раздел 1.
Разъемы:
MD01 раздел 1;
MD02 раздел 1;
MM02 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7.

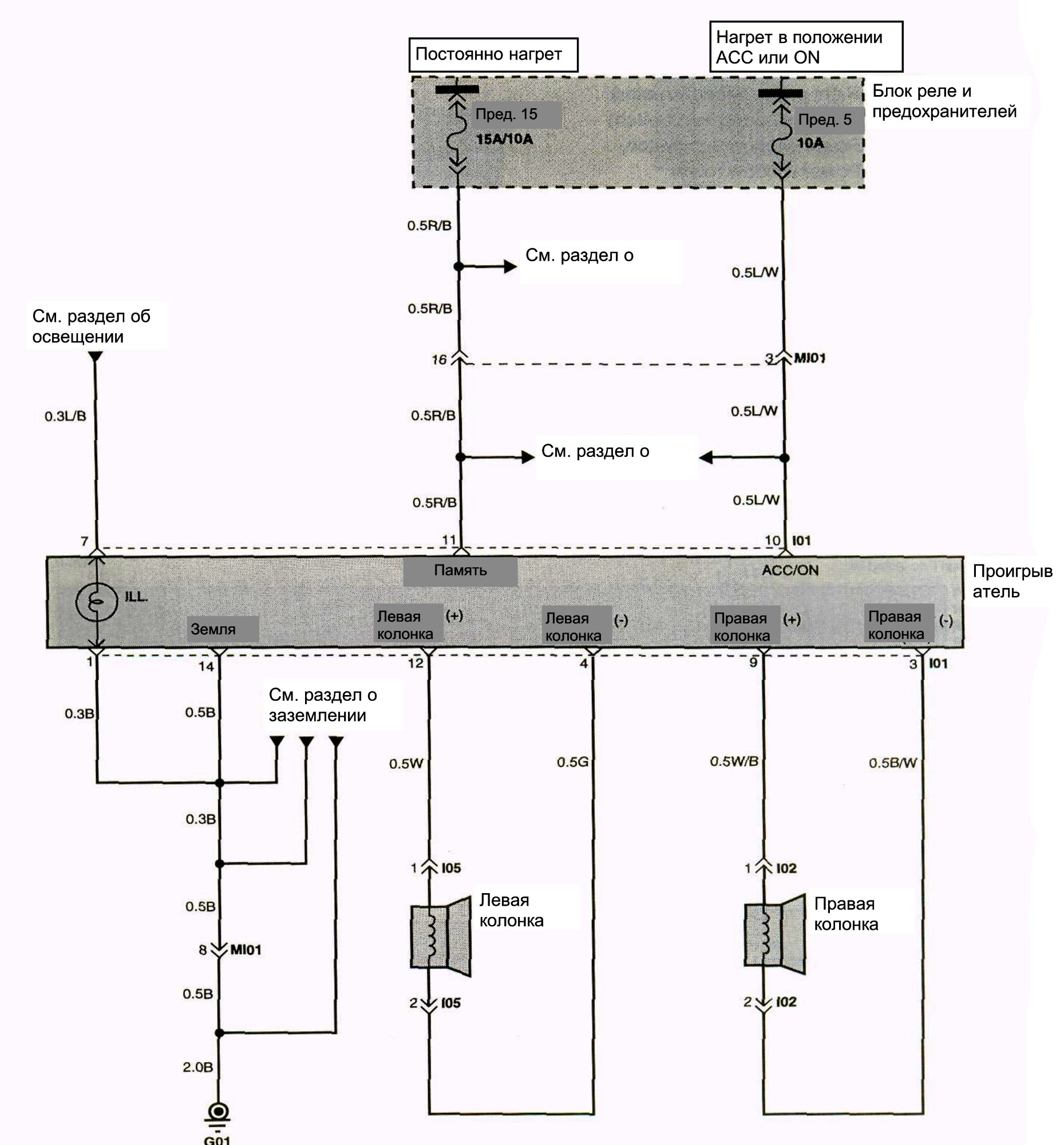

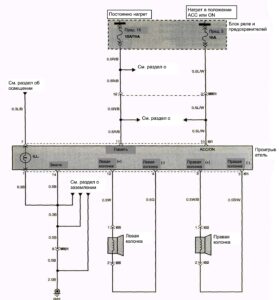

Компоненты.
I01 (Аудио приемник) раздел 3;
I02 (Правая колонка) раздел 3;
I05 (Левая колонка) раздел 3.
Разъемы:
MI01 раздел 1.
Заземление:
G01 раздел 7.

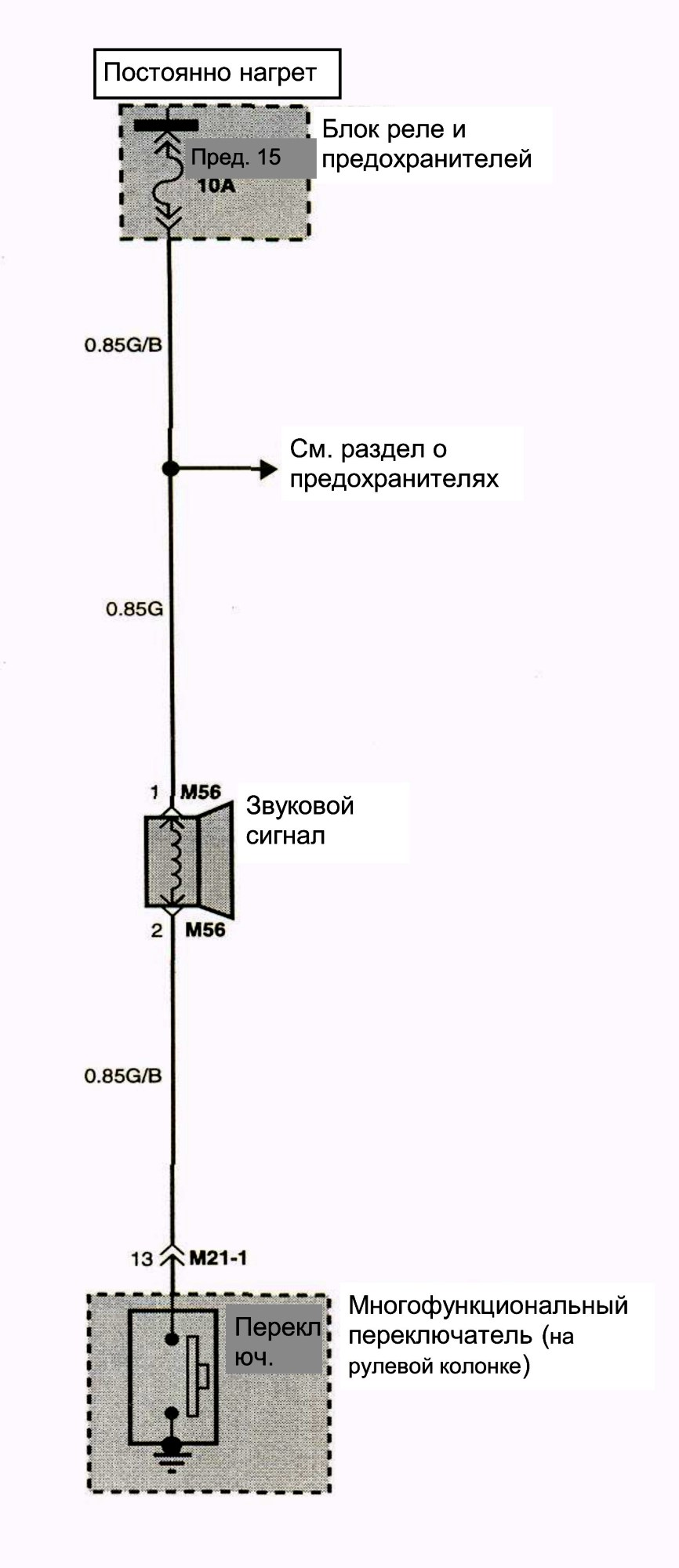

Компоненты.
М21-1 (Многофункциональный переключатель) раздел 1;
М56 (Звуковой сигнал) раздел 1.
27. Индикатор ремня безопасности.
Компоненты.
М24-1 (Комбинация приборов) раздел 1;
М33 (Защелка ремня безопасности) раздел 1;
М44 (Разъем) раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7.

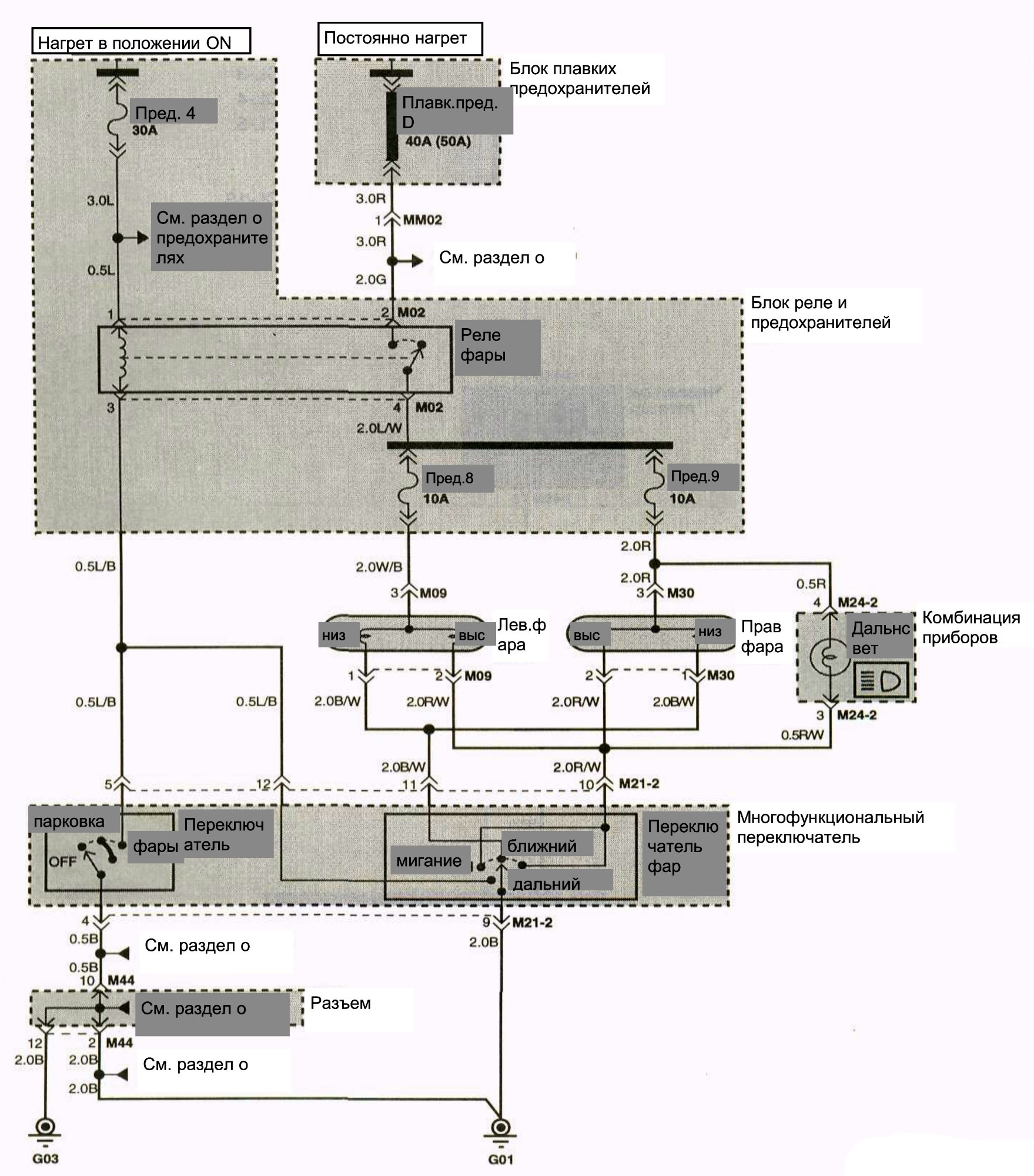

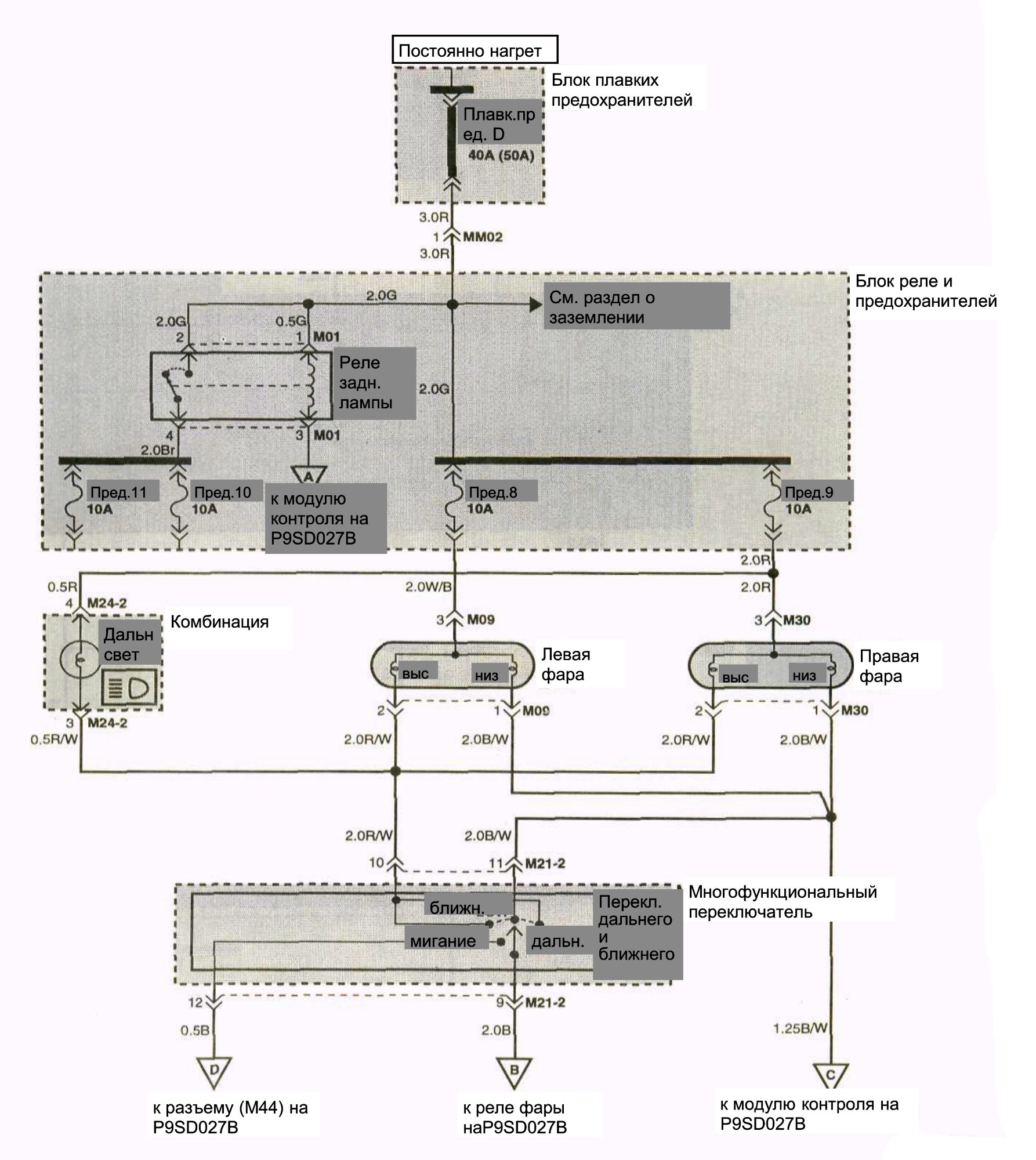

Компоненты.
М02 (Реле фары) раздел 1;
М09 (Левая фара) раздел 1;
М21-2 (Многофункциональный переключатель) раздел 1;
М24-2 (Комбинация приборов) раздел 1;
М30 (Правая фара) раздел 1.
Разъемы:
ММ02 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7.

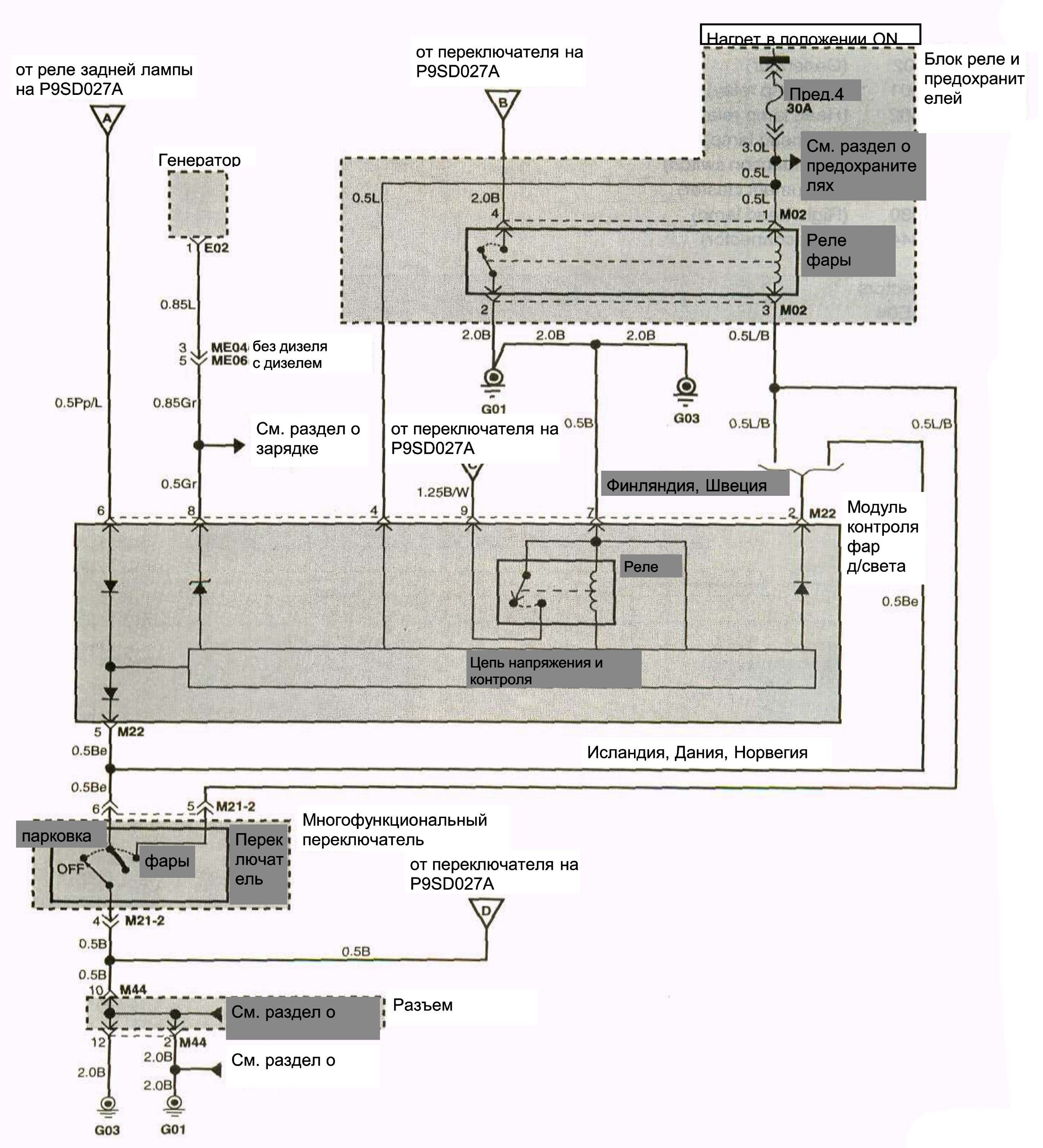

Схема 1.
Схема 2.
Компоненты.
Е02 (Генератор) раздел 2;
М01 (Реле задней фары) раздел 1;
М02 (Реле фары) раздел 1;
М09 (Левая фара) раздел 1;
М21-2 (Многофункциональный переключатель) раздел 1;
М24-2 (Комбинация приборов) раздел 1;
М30 (Правая фара) раздел 1;
М44 (Разъем) раздел 1.
Разъемы:
МЕ04 раздел 1;
ММ02 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7.

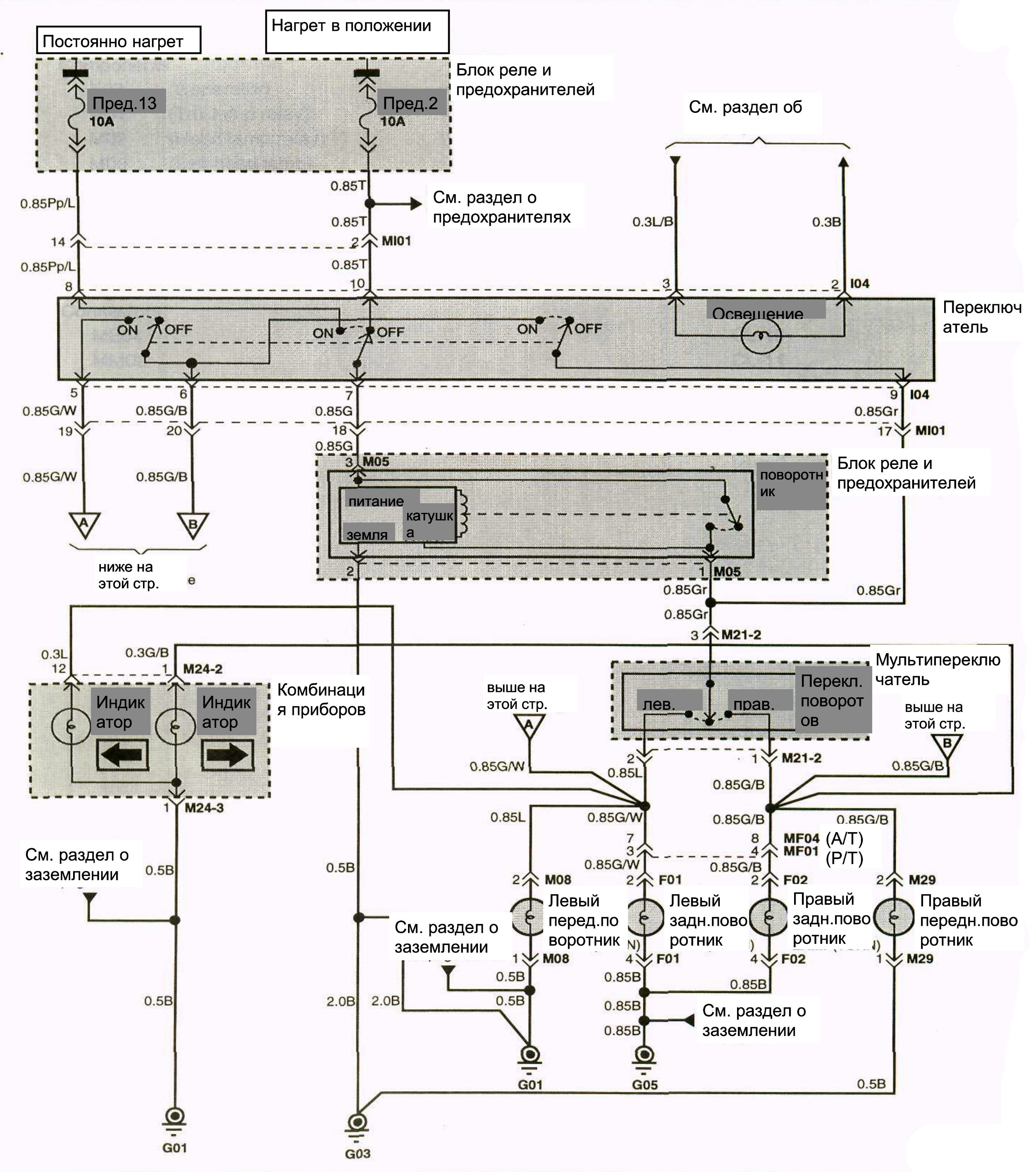

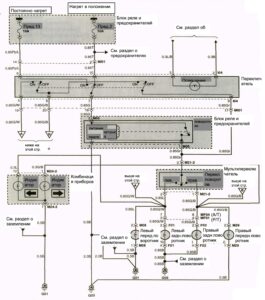

Компоненты.
F01 (Левая задняя фара) раздел 5;
F02 (Правая задняя фара) раздел 5;
I04 (Переключатель) раздел 3;
M05 (Прерыватель указателей поворота и аварийной сигнализации) раздел 1;
M08 (Левая передняя фара) раздел 1;
M21-2 (Многофункциональный переключатель) раздел 1;
M24-2 (Комбинация приборов) раздел 1;
M24-3 (Комбинация приборов) раздел 1;
M29 (Правая передняя фара) раздел 1.
Разъемы:
MF01 раздел 1;
MF04 раздел 1;
MI01 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7;
G05 раздел 7.

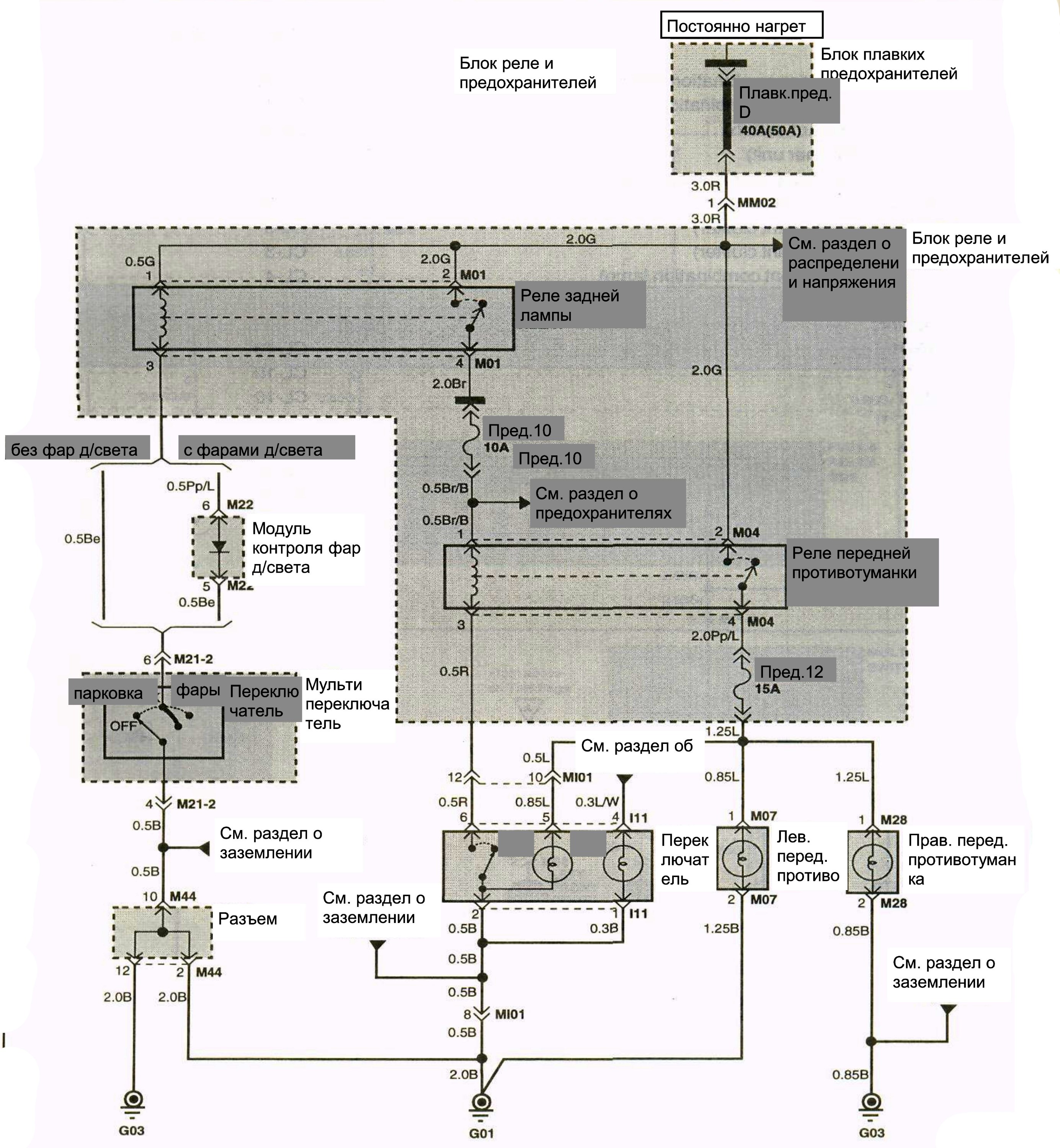

31. Передние противотуманные фары.
Компоненты.
I11 (Переключатель передней противотуманной фары) раздел 3;
M01 (Реле задней фары) раздел 1;
M04 (Реле передней противотуманной фары) раздел 1;
M07 (Левая передняя противотуманная фара) раздел 1;
M21-2 (Многофункциональный переключатель) раздел 1;
M28 (Правая передняя противотуманная фара) раздел 1.
Разъемы:
MI01 раздел 1;
MM02 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7.
32. Задние противотуманные фары.
Компоненты.
F05 (Задняя противотуманная фара) раздел 5;
I12 (Переключатель задней противотуманной фары) раздел 3;
M12 (Звуковой сигнал) раздел 1;
M21-2 (Многофункциональный переключатель) раздел 1;
M40 (Реле задней противотуманной фары) раздел 1;
M44 (Разъем) раздел 1;
M46 (Переключатель левой передней двери) раздел 1.
Разъемы:
MF02 раздел 1;
MF03 раздел 1;
MI01 раздел 1;
MI03 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7;
G05 раздел 7.
Диоды:
Z02 раздел 6.

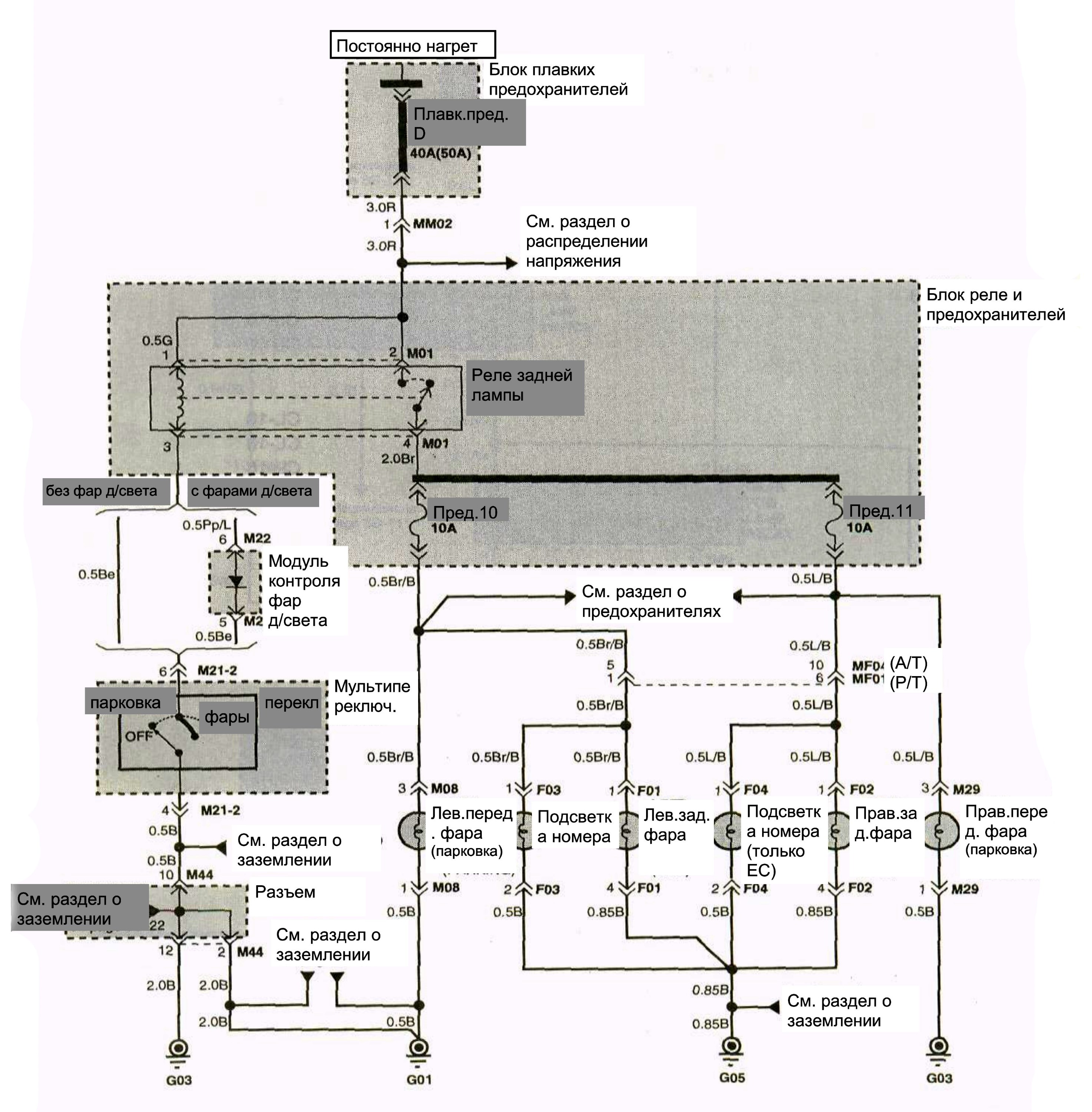

33. Задние лампы (лампа подсветки номера, лампа стояночного тормоза).
Компоненты.
F01 (Левая задняя фара) раздел 5;
F02 (Правая задняя фара) раздел 5;
F03 (Лампа подсветки номера) раздел 5;
F04 (Лампа подсветки номера (только Е/С)) раздел 5;
M01 (Реле задней лампы) раздел 1;
M08 (Левая передняя фара) раздел 1;
M21-2 (Многофункциональный переключатель) раздел 1;
M29 (Правая передняя фара) раздел 1;
M44 (Разъем) раздел 1.
Разъемы:
MF01 раздел 1;
MF04 раздел 1;
MM02 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7;
G05 раздел 7.

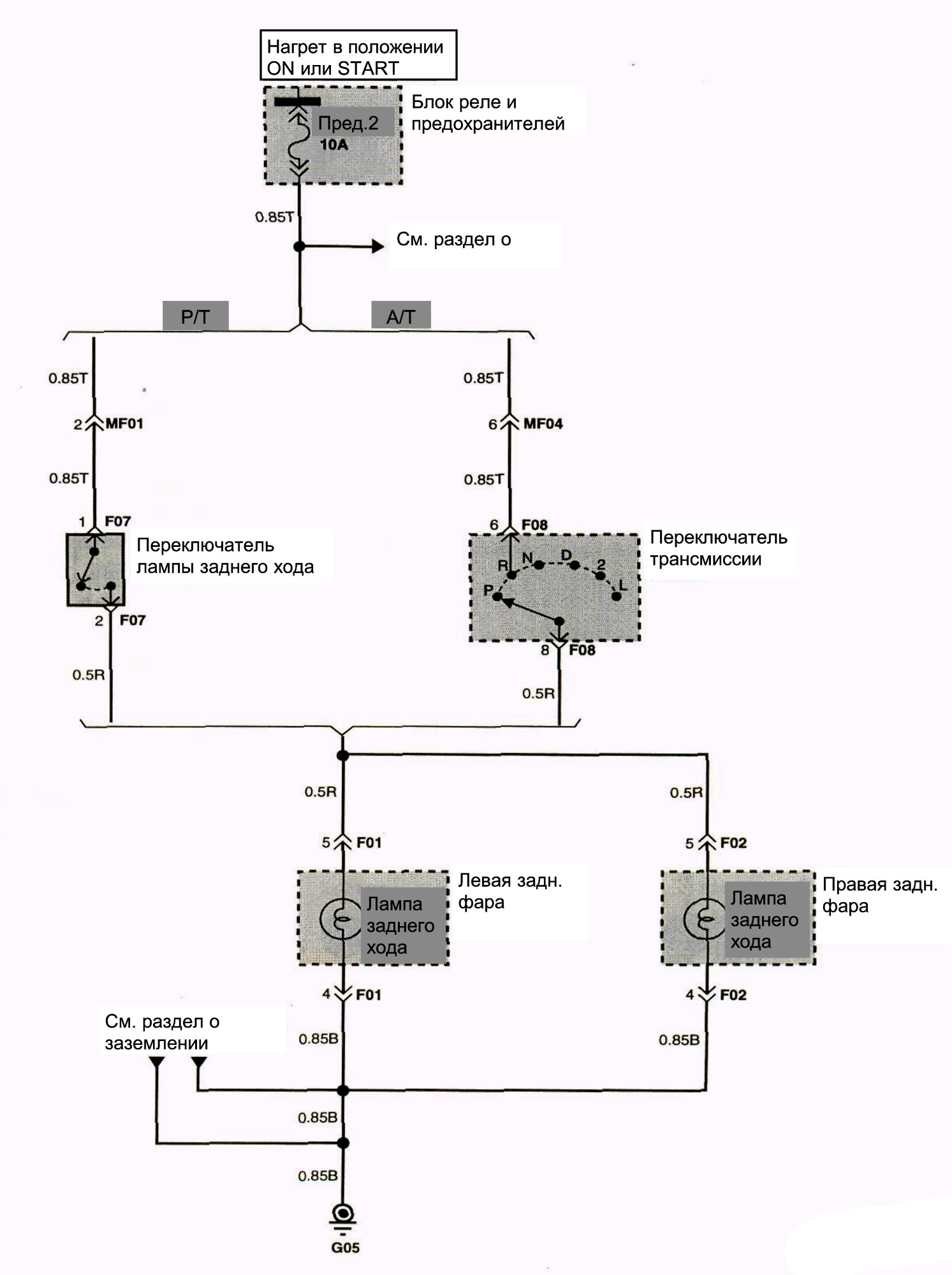

Компоненты.
F01 (Левая задняя фара) раздел 5;
F02 (Правая задняя фара) раздел 5;
F07 (Переключатель лампы заднего хода (ручная коробка передач)) раздел 5;
F08 (Переключатель трансмиссии (автоматическая коробка передач)) раздел 5.
Разъемы:
MF01 раздел 1;
MF04 раздел 1.
Заземление:
G05 раздел 7.

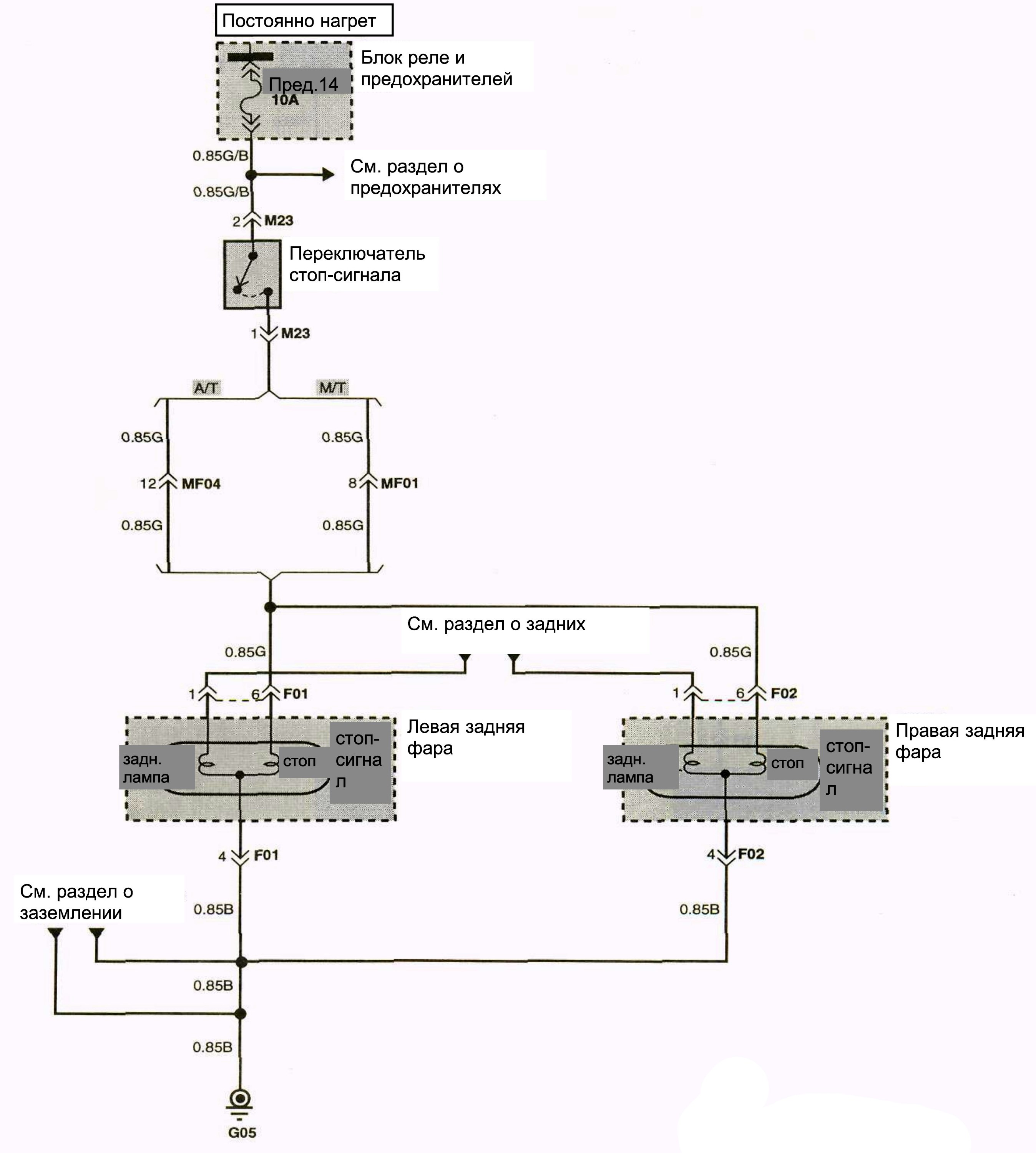

Компоненты.
F01 (Левая задняя фара) раздел 5;
F02 (Правая задняя фара) раздел 5;
M23 (Переключатель стоп-сигнала) раздел 1.
Разъемы:
MF01 раздел 1;
MF04 раздел 1.
Заземление:
G05 раздел 7.

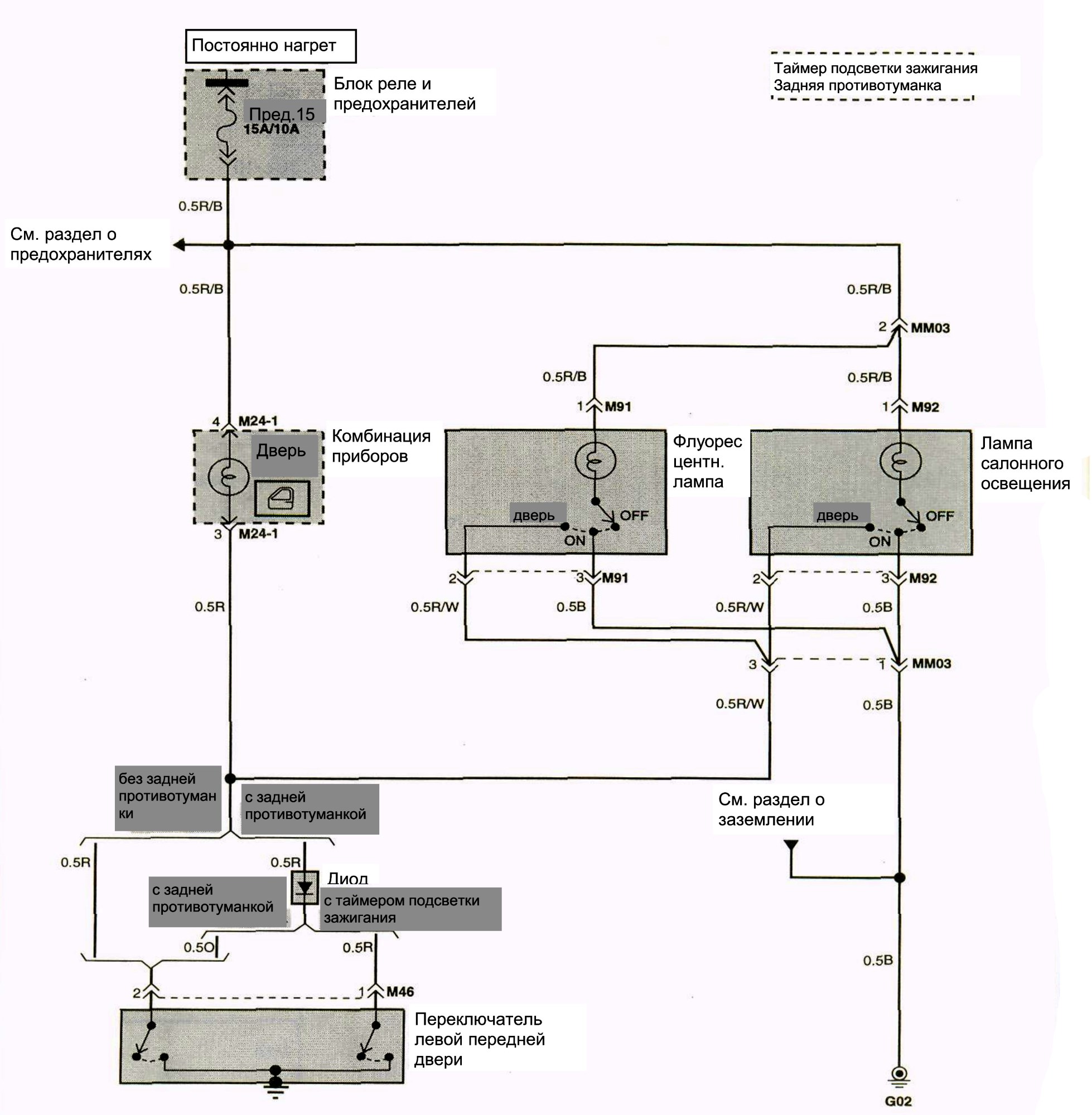

Компоненты.
М24-1 (Комбинация приборов) раздел 1;
М46 (Переключатель левой передней двери) раздел 1;
М92 (Лампа салонного освещения) раздел 1.
Разъемы:
ММ03 раздел 1.
Заземление:
G02 раздел 7.
Диод:
Z02 раздел 6.

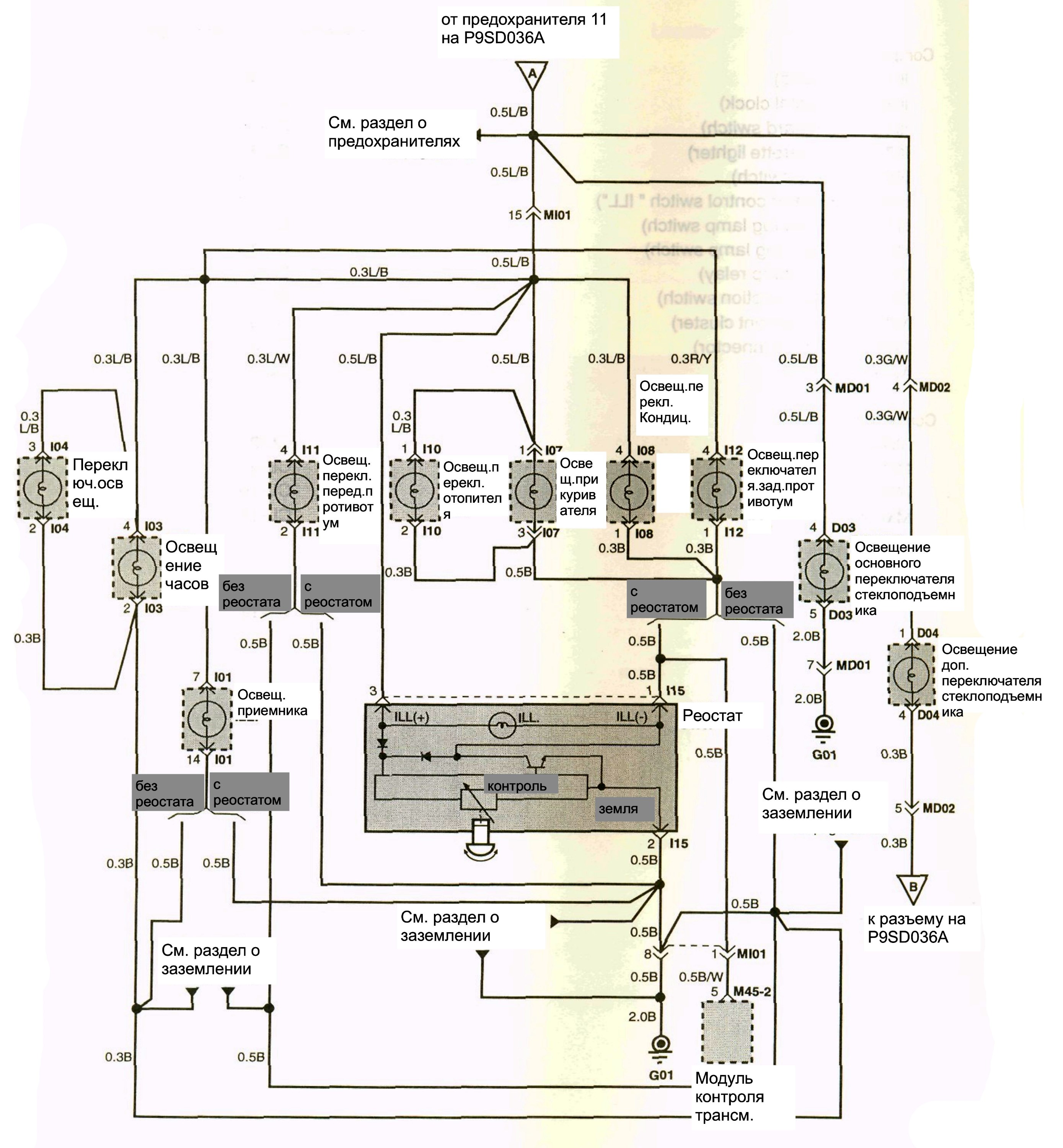

Схема 1.
Схема 2.
Компоненты.
I01 (Аудио приемник) раздел 3;
I03 (Цифровые часы) раздел 3;
I04 (Переключатель) раздел 3;
I07 (Прикуриватель) раздел 3;
I08 (Переключатель А/С) раздел 3;
I10 (Переключатель отопителя “ILL”) раздел 3;
I11 (Переключатель передней противотуманной фары) раздел 3;
I12 (Переключатель задней противотуманной фары) раздел 3;
M01 (Реле задней фары) раздел 1;
M21-2 (Многофункциональный переключатель) раздел 1;
M24-1 (Комбинация приборов) раздел 1;
M44 (Разъем) раздел 1;
M45-2 (Модуль контроля трансмиссии) раздел 1.
Разъемы:
MD01 раздел 1;
Md02 раздел 1;
MI01 раздел 1;
MM02 раздел 1.
Заземление:
G01 раздел 7;
G03 раздел 7.
38. Система контроля кондиционера (воздуходува).
Компоненты.

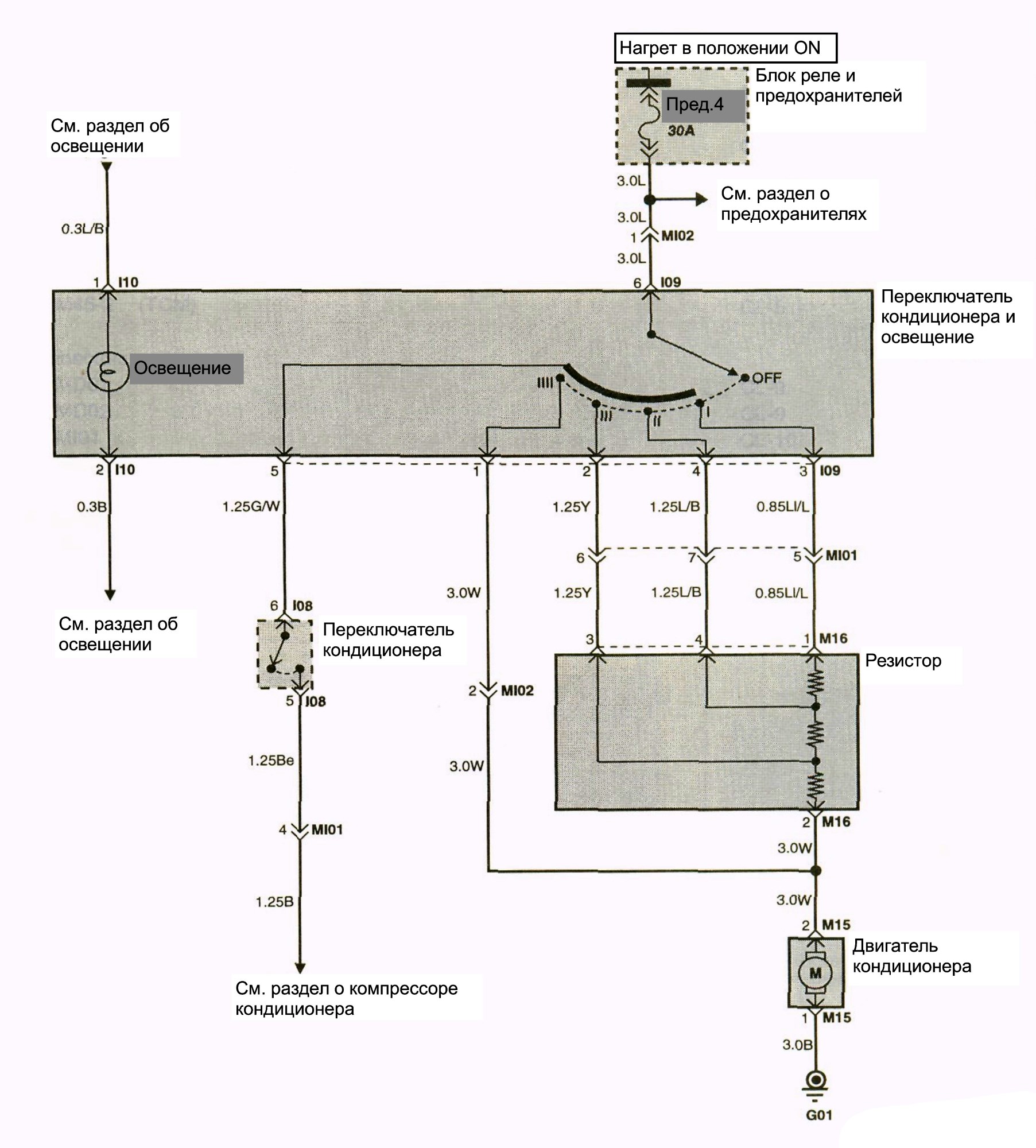

I08 (Переключатель кондиционера) раздел 3;
I09 (Переключатель отопителя) раздел 3;
I10 (Переключатель отопителя “ILL”) раздел 3;
M15 (Мотор вентилятора) раздел 1;
M16 (Резистор вентилятора) раздел 1.
Разъемы:
MI01 раздел 1.
Заземление:
G01.

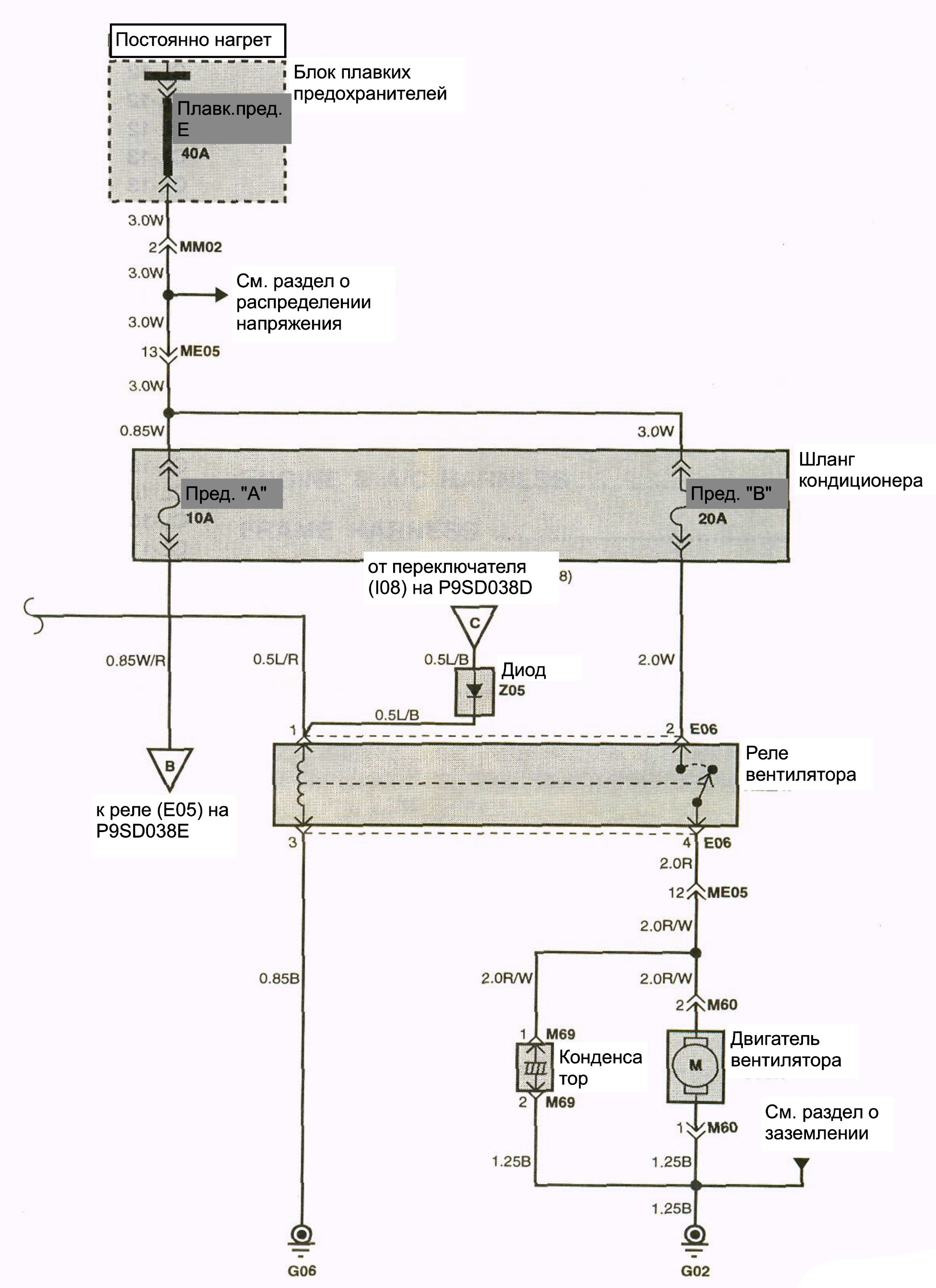

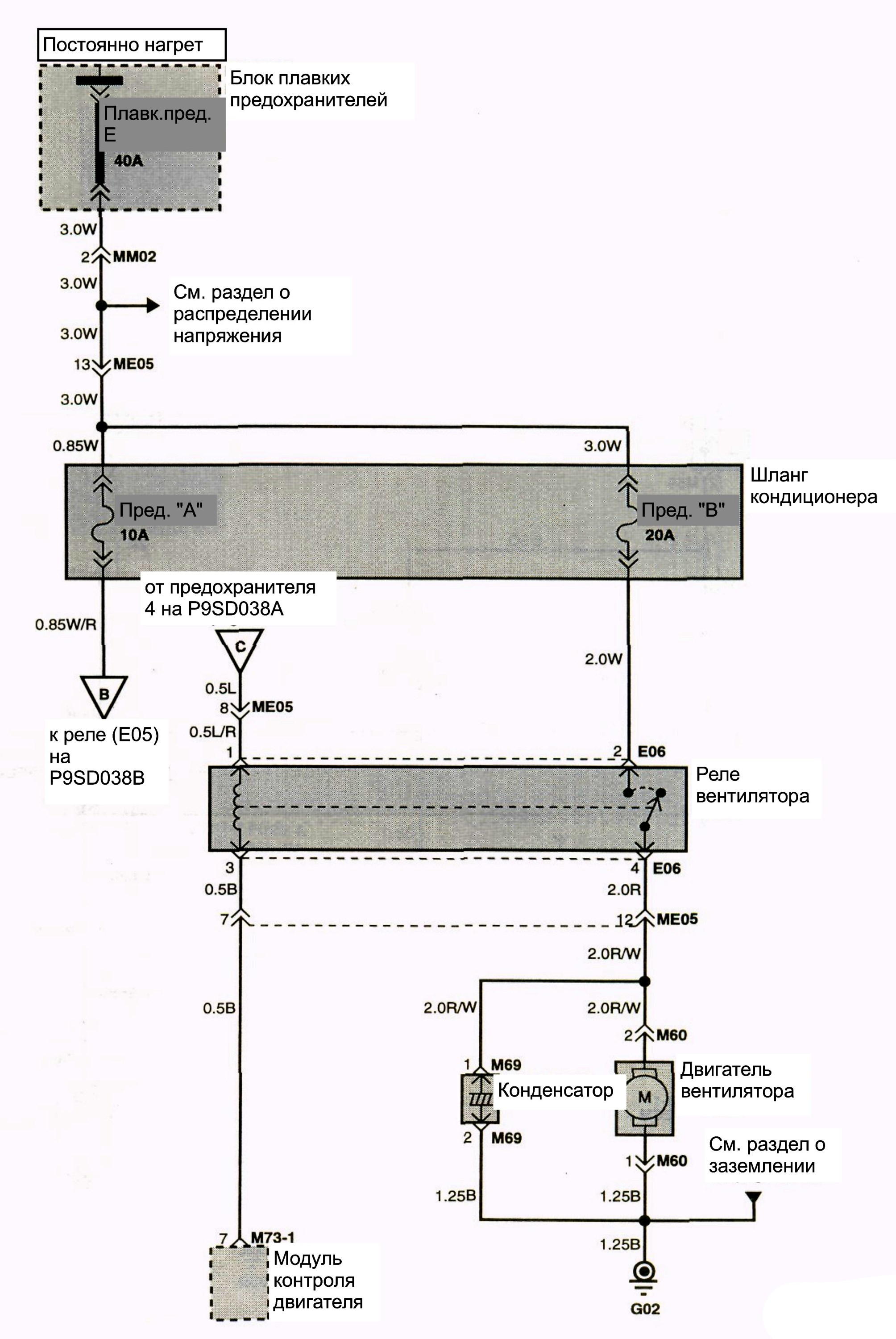

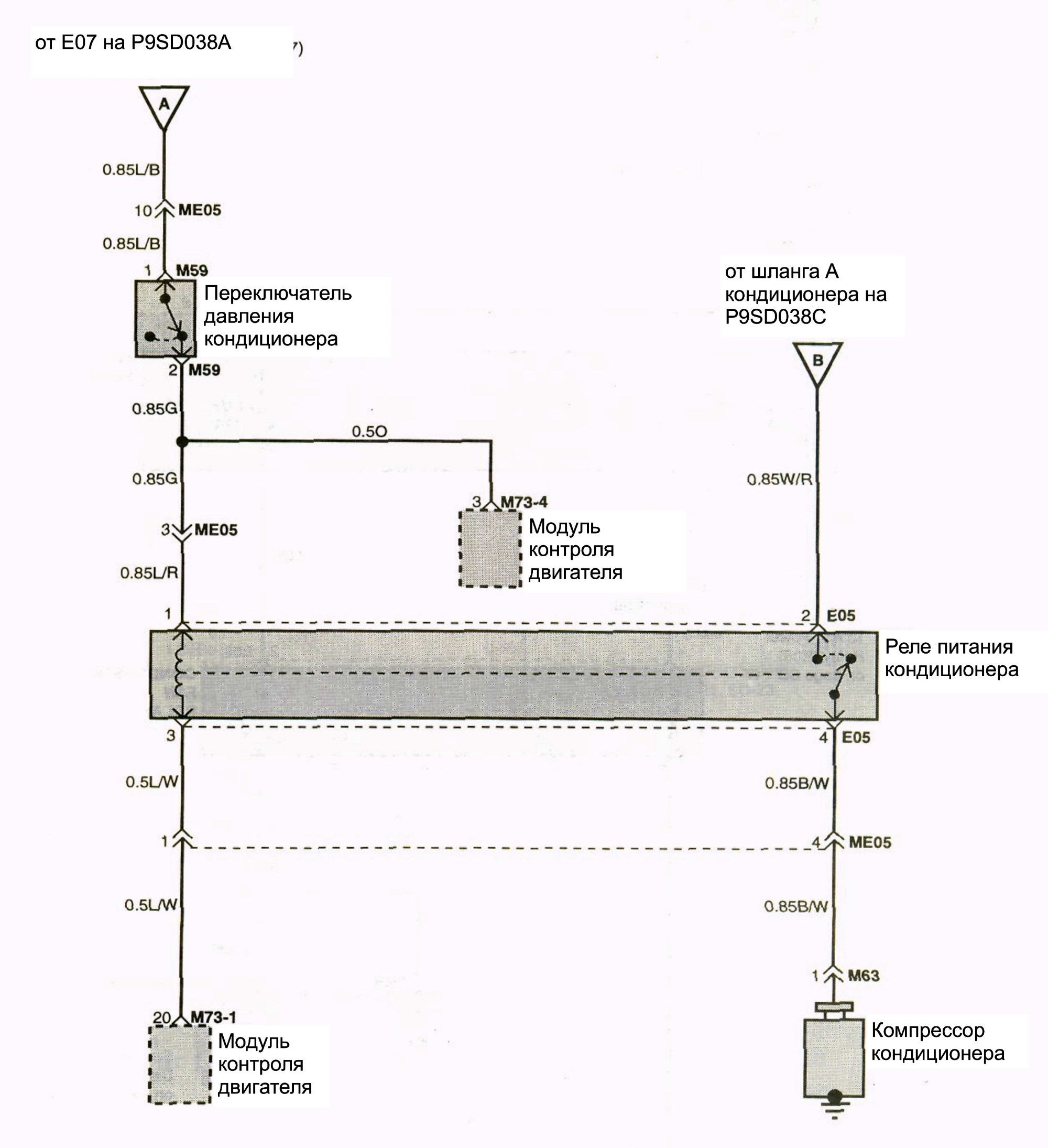

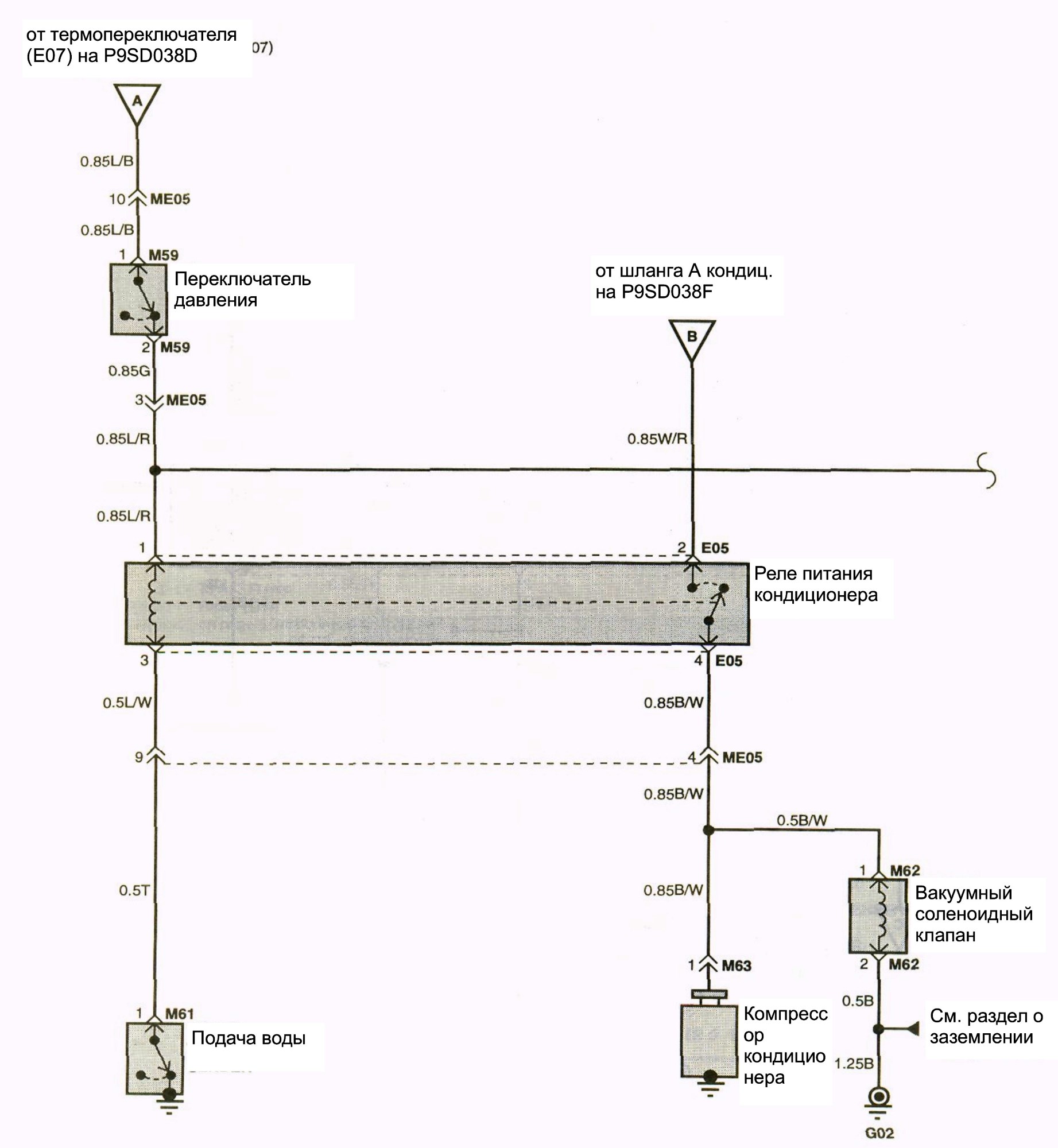

39. Компрессор кондиционера и его контроль.
Схема 1.
Схема 2.
Схема 3.
Схема 4.
Схема 5.
Схема 6.
Компоненты.

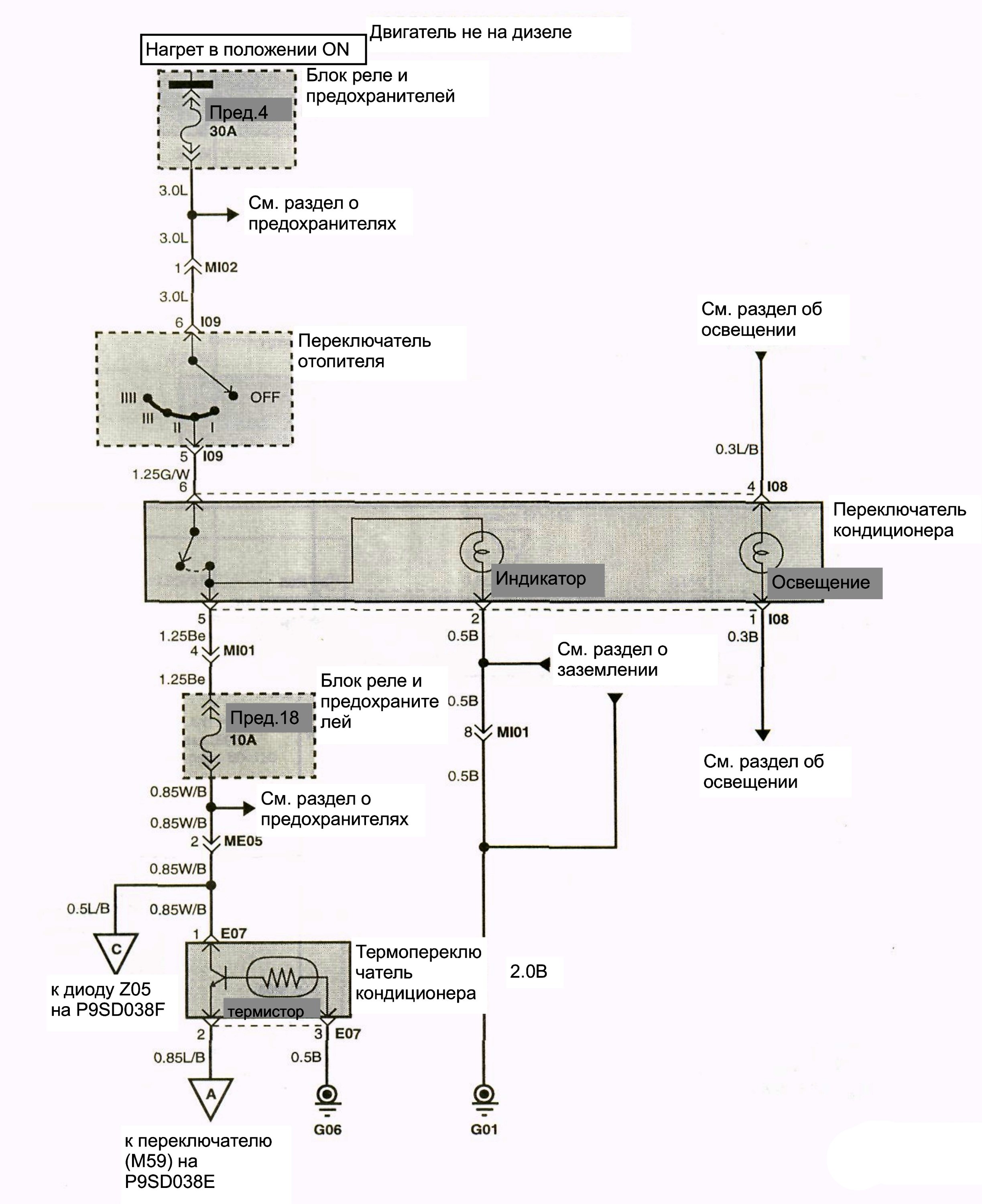

E05 (Реле кондиционера) раздел 2;
E06 (Реле вентилятора) раздел 2;
E07 (Термопереключатель кондиционера) раздел 2;
I08 (Переключатель кондиционера) раздел 3;
I09 (Переключатель отопителя) раздел 3;
M59 (Переключатель давления кондиционера) раздел 1;
M60 (Мотор вентилятора) раздел 1;
M61 (Датчик температуры воды) раздел 1;
M62 (Вакуумный соленоидный клапан) раздел 1;
M63 (Компрессор кондиционера) раздел 1;
M73-1 (Модуль контроля двигателя) раздел 1;
M73-4 (Модуль контроля двигателя) раздел 1.
Разъемы:
ME05 раздел 1;
MI01 раздел 1;
MI02 раздел 1;
MM02 раздел 1.
Заземление:
G01 раздел 7;
G02 раздел 7;
G06 раздел 7.
Диод:
Z05 раздел 6.
1. Основной узел.
Схема 1.
Схема 2.
Схема 3.
Схема 4.
Схема 5.
Схема 6.
2. Узел двигателя и кондиционера.
Схема 1.
3. Узел приборной панели.
Схема 1.
4. Узел контроля.
Схема 1.
5. Узел рамы.
Схема 1.
6. Узел двери.
Схема 1.
Раздел 1. Основной узел.
Схема 1.
Схема 2.
Схема 3.
Схема 4.
Схема 5.
Схема 6.
Схема 7.
Схема 8.
Схема 9.
Схема 10.
Раздел 2. Узел двигателя и кондиционера.
Схема 1.
Раздел 3. Узел приборной доски.
Схема 1.
Раздел 4. Узел контроля.
Схема 1.
Раздел 5. Узел рамы.
Схема 1.
Схема 2.
Раздел 6. Узел двери и диоды.
Схема 1.
Раздел 7. Заземление.
Схема 1.
1. Основной узел.

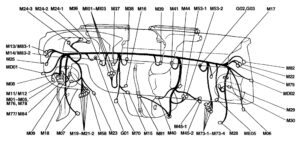

Схема 1.

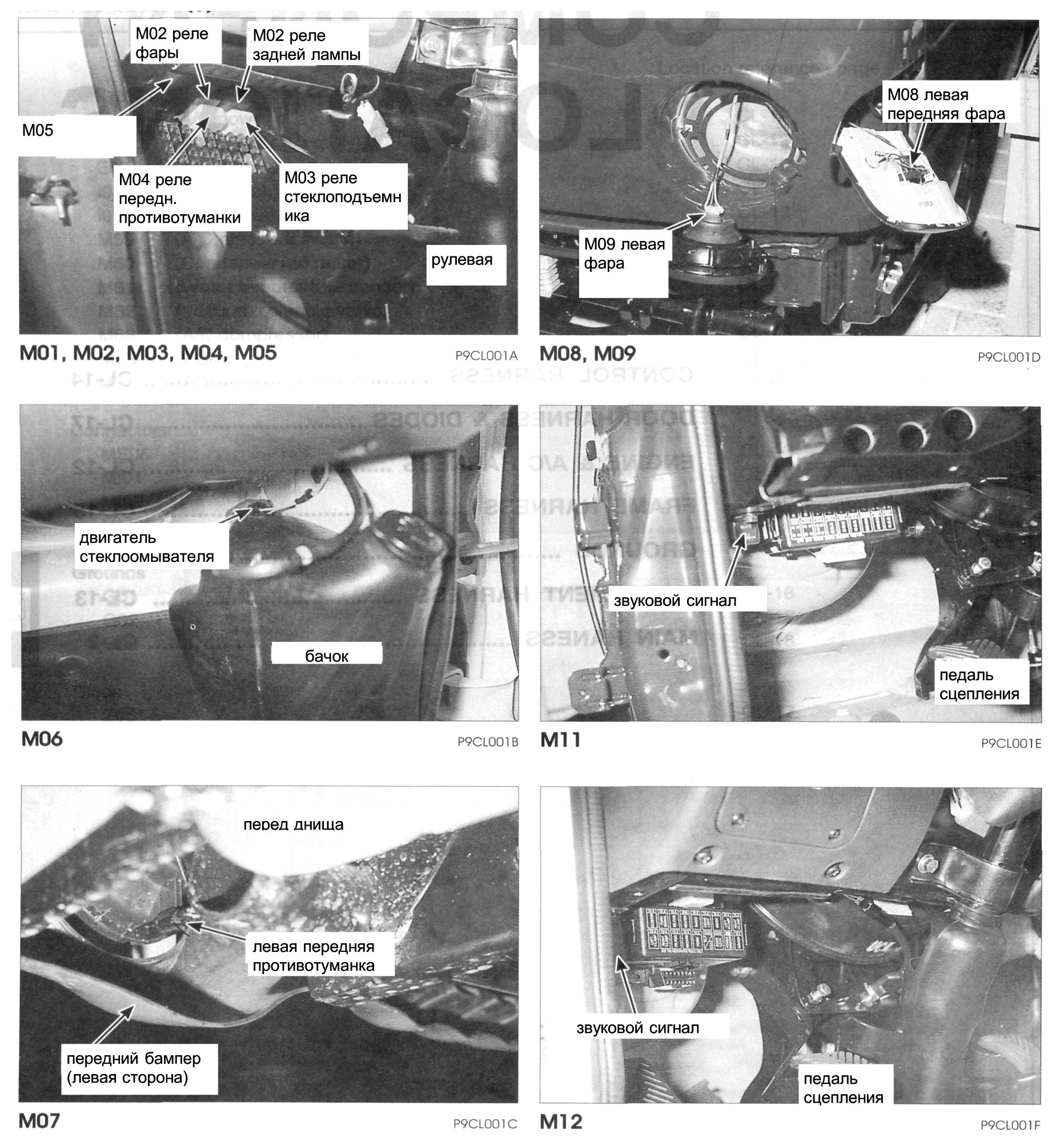

М01 Реле задней лампы;
М02 Реле фары;
М03 Реле стеклоподъемника;
М04 Реле передней противотуманной фары;
М05 Поворотник;
М06 Двигатель стеклоомывателя;
М07 Левая передняя противотуманная фара;
М08 Левая передняя комбинированная фара;
М09 Левая фара;
М11 Звуковой сигнал;
М12 Звуковой сигнал;

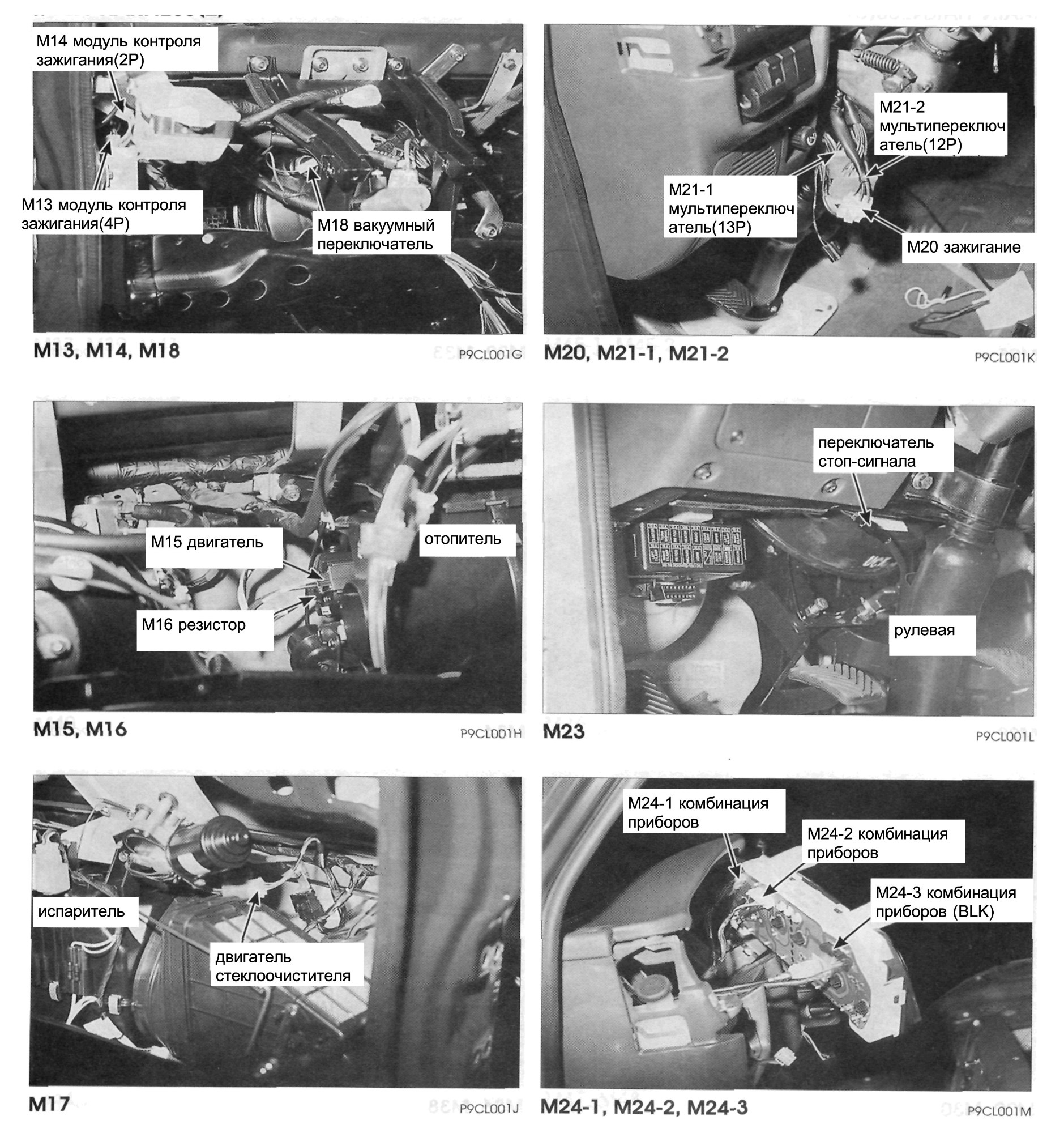

М13 Модуль контроля зажигания (не дизельный двигатель);
М14 Модуль контроля зажигания (не дизельный двигатель);
М15 Двигатель воздуходува;
М16 Резистор воздуходува;
М17 Двигатель стеклоочистителя;
М18 Вакуумный переключатель;
М19 Лампа подсветки замка зажигания;
М20 Зажигание;
М21-1 Мультипереключатель;
М21-2 Мультипереключатель;
М22 Модуль контроля фар дневного света;
М23 Переключатель стоп-сигнала;

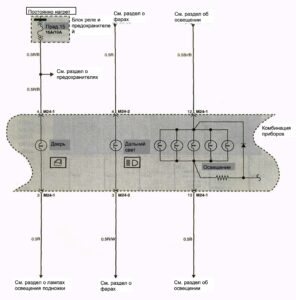

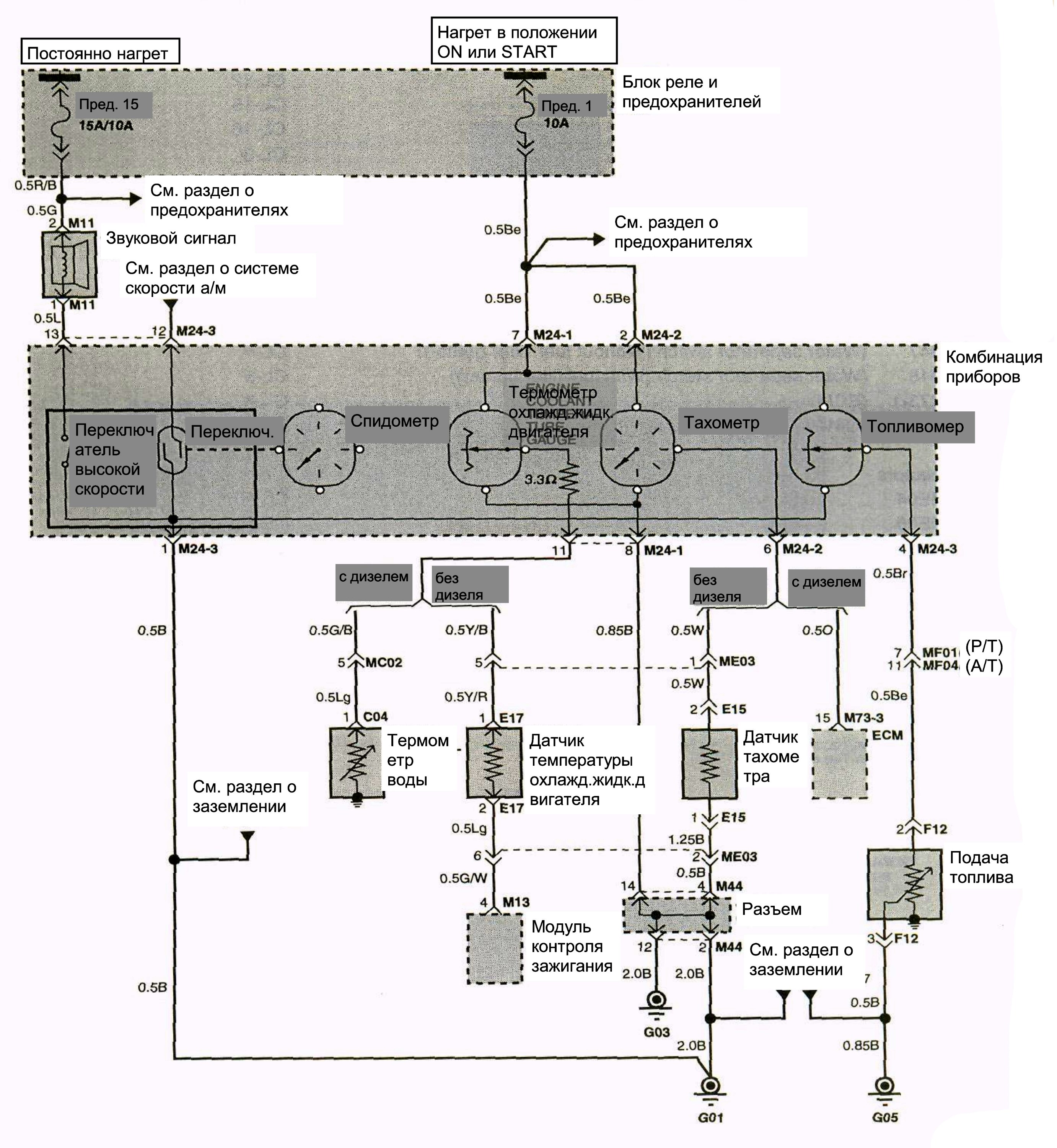

М24-1 Комбинация приборов;
М24-2 Комбинация приборов;
М24-3 Комбинация приборов;
М25 Датчик уровня тормозной жидкости;
М28 Правая передняя противотуманная фара;
М29 Правая передняя комбинированная фара;
М30 Правая фара;
М36 Таймер подсветки замка зажигания;

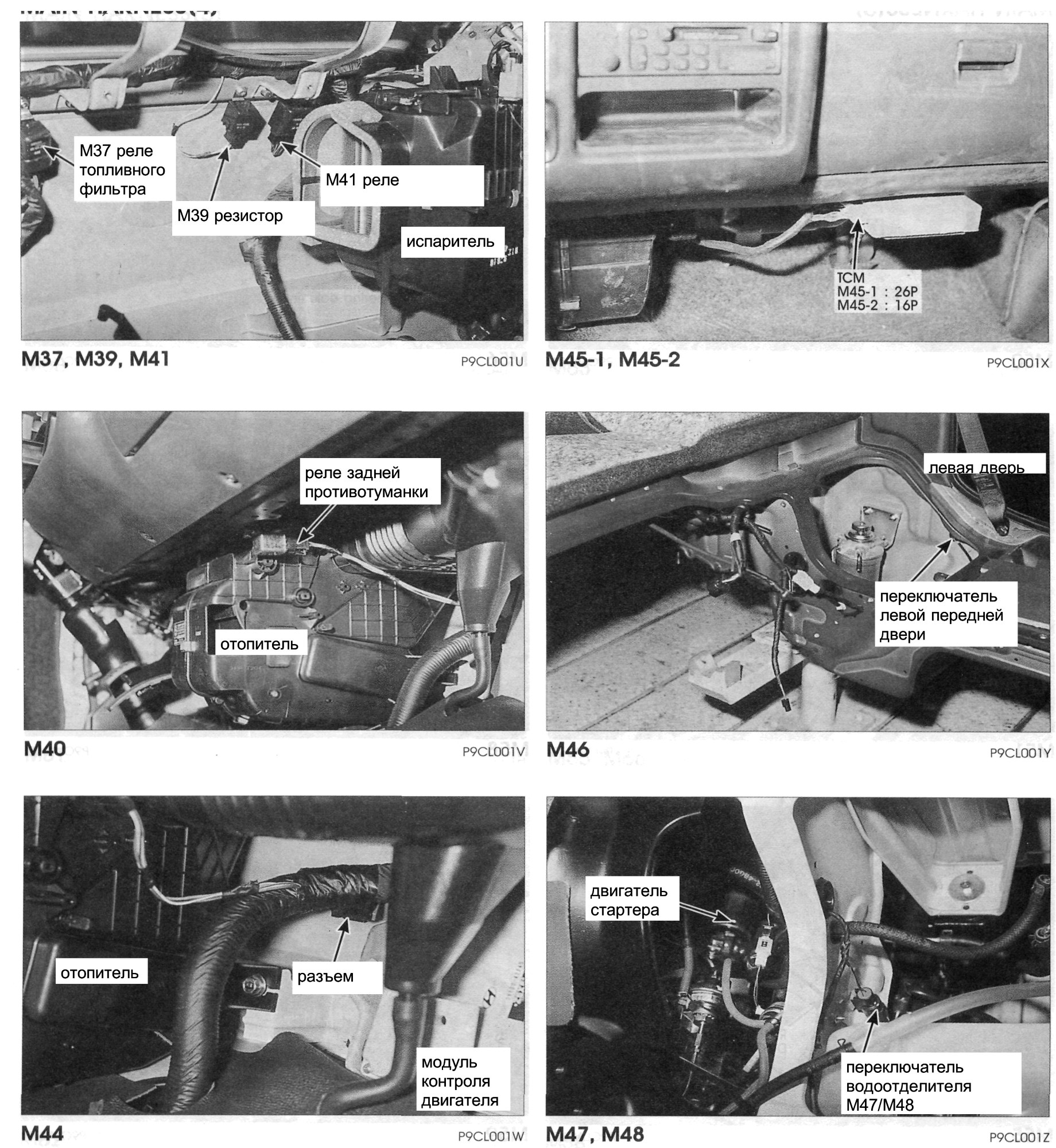

М37 Реле топливного фильтра;
М38 Реле стартера;
М39 Резистор;

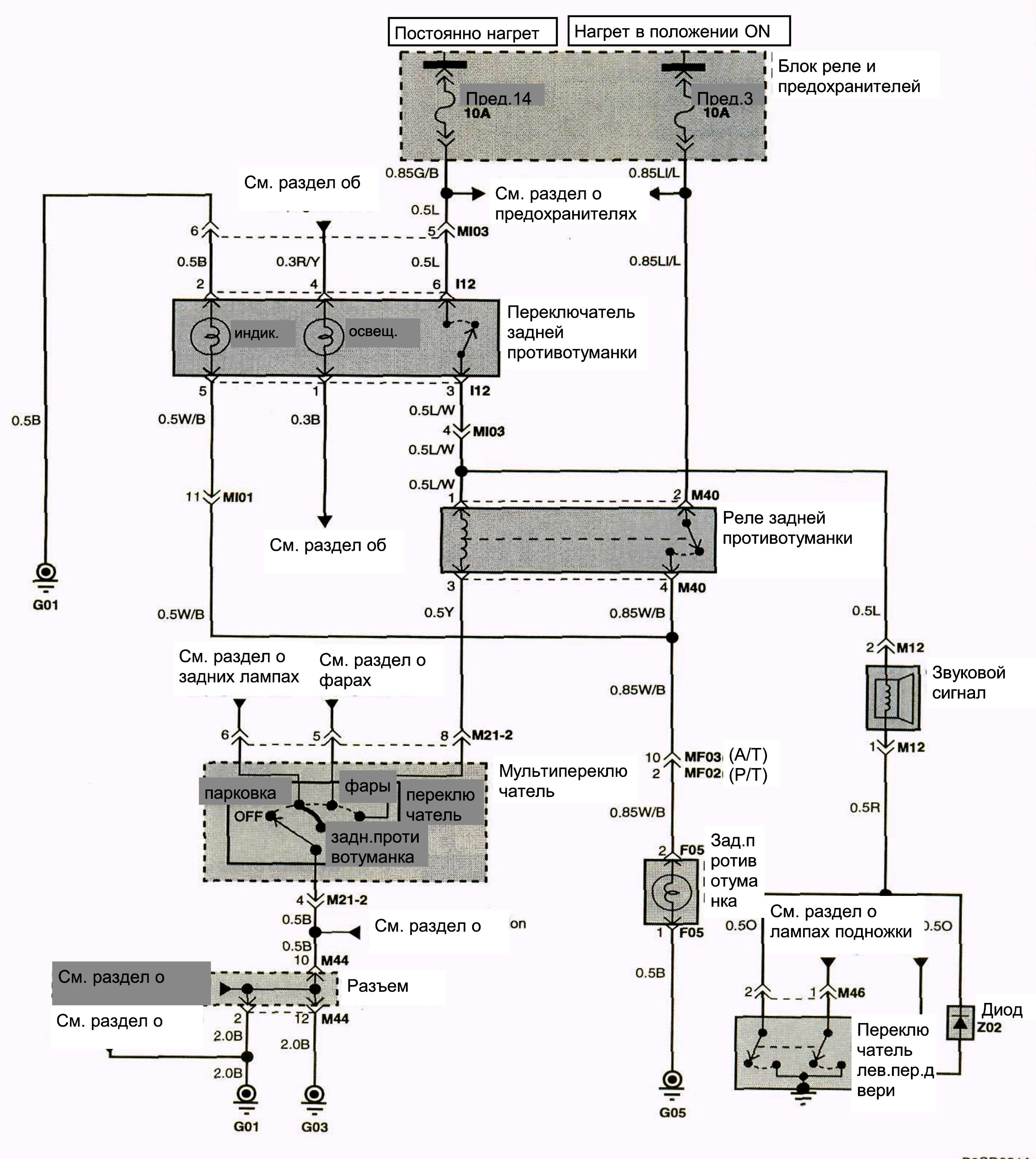

М40 Реле задней противотуманной фары;
М41 Реле стеклоочистителя;
М44 Разъем;
М45-1 Модуль контроля трансмиссии;
М45-2 Модуль контроля трансмиссии;
М53-1 Тахограф;
М53-2 Тахограф;
М58 Переключатель зажигания;
М70 Датчик акселератора;
М73-1 Модуль контроля двигателем;
М73-2 Модуль контроля двигателем;
М73-3 Модуль контроля двигателем;
М73-4 Модуль контроля двигателем;
М76 Реле (дизельный двигатель);
М77 Разъем (тип А);
М78 Реле топливного фильтра;
М79 Модуль контроля уровня масла;
М81 Модуль контроля АБС;
М82 Реле АБС;
М83-1 Реле зажигания (дизельный двигатель);
М83-2 Реле зажигания (дизельный двигатель);
М84 Разъем (тип В);
MD01 Соединение с узлом двери (лев);
MD02 Соединение с узлом двери (прав);
ME05 Соединение с узлом кондиционера;
MI01 Соединение с узлом приборной доски;
MI02 Соединение с узлом приборной доски;
MI03 Соединение с узлом приборной доски;
Заземление: G01, G02, G034.
Схема 2.

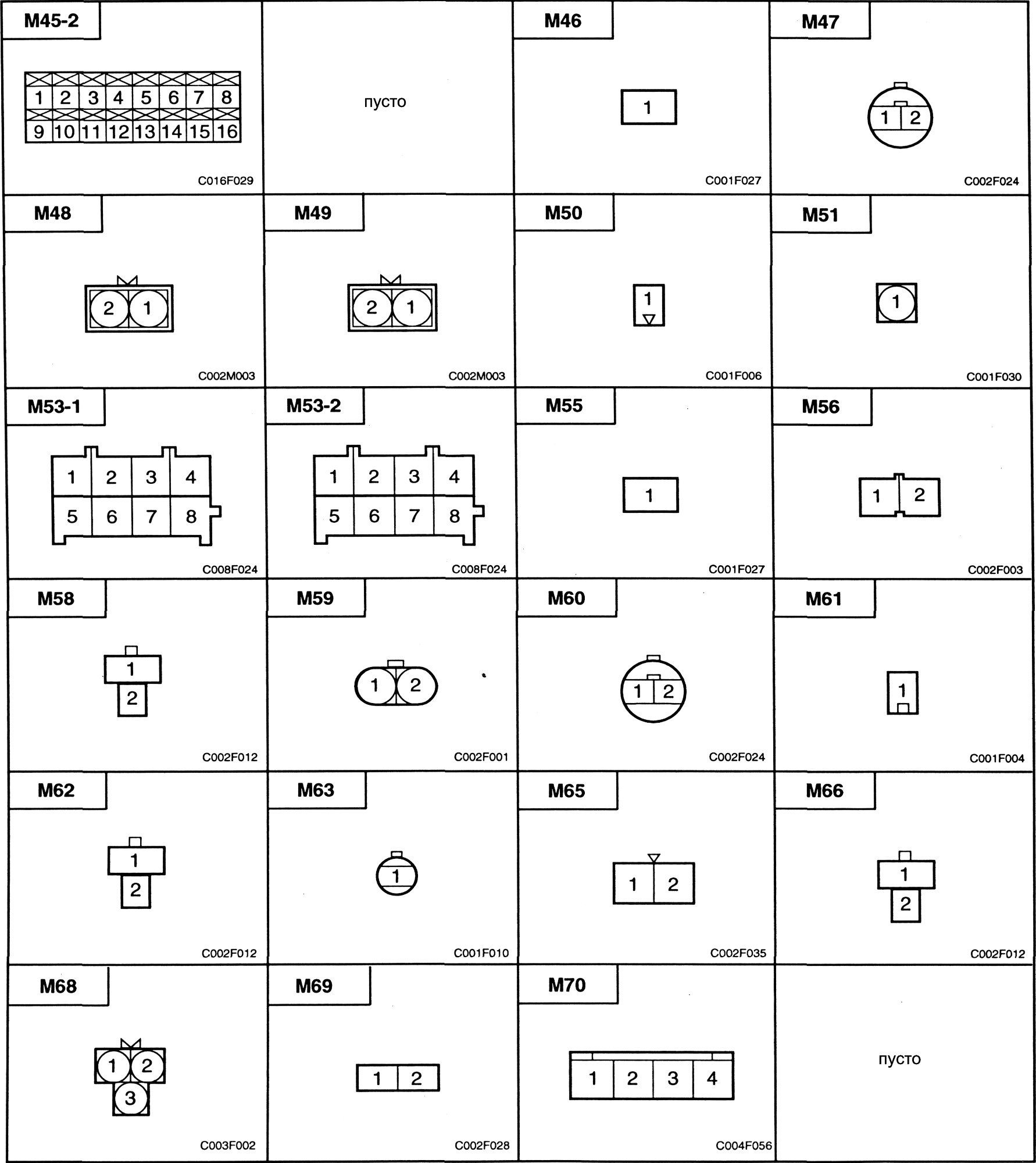

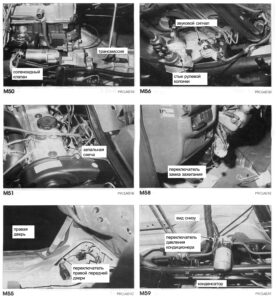

М32 Переключатель стояночного тормоза;
М33 Защелка ремня безопасности;
М34 Переключатель over drive;
М46 Переключатель левой передней двери;
М47 Переключатель водоотделителя (без нагревателя топливного фильтра);
М48 Переключатель водоотделителя (с нагревателем топливного фильтра);
М49 Нагреватель топливного фильтра;
М50 Соленоид стартера;
М51 Запальная свеча;
М55 Переключатель правой передней двери;
М56 Гудок;

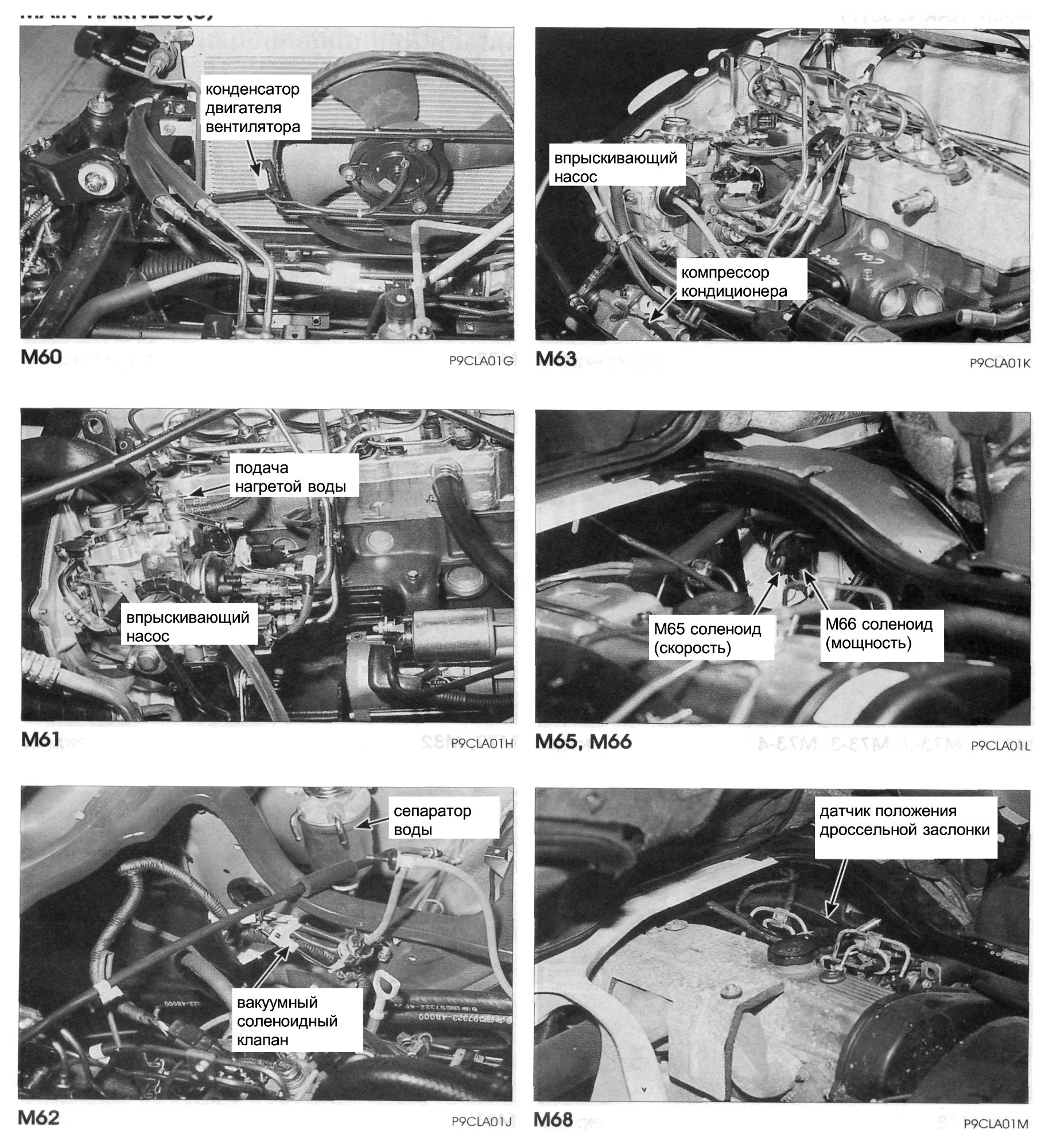

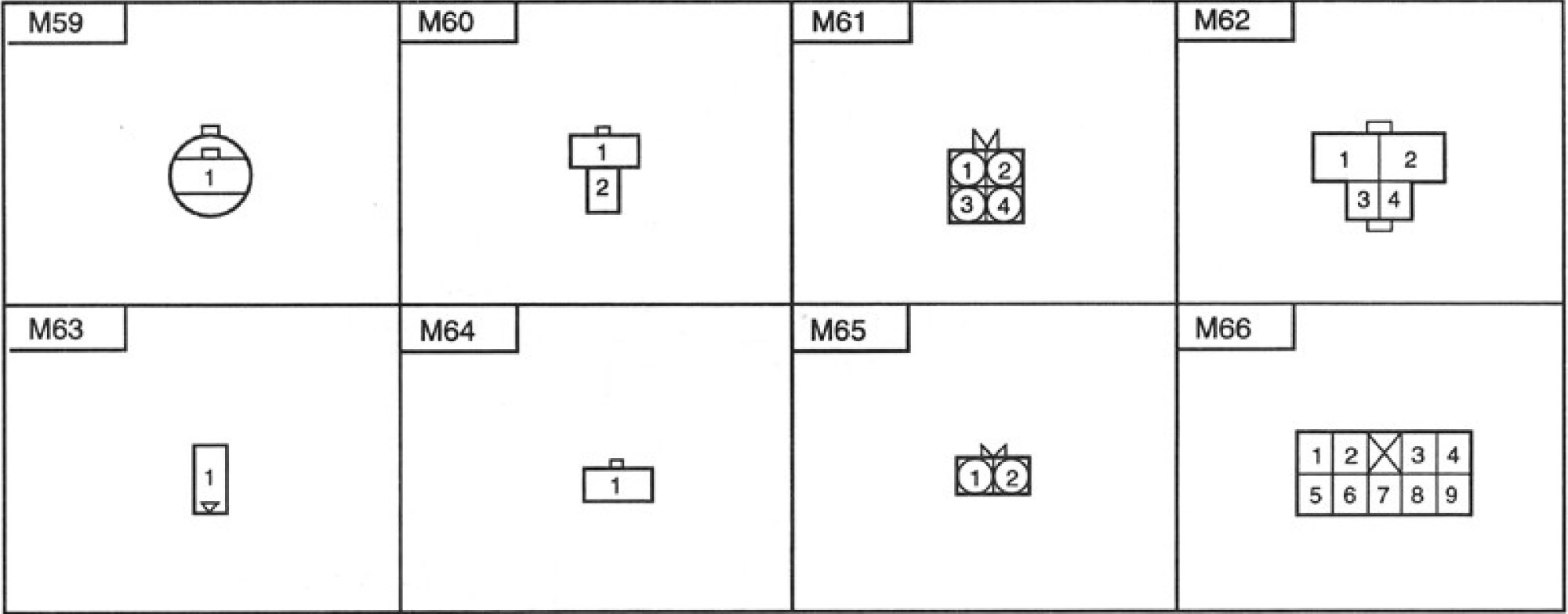

М59 Переключатель давления кондиционера;
М60 Двигатель вентилятора;
М61 Подача подогретой воды;
М62 Вакуумный соленоидный клапан;
М63 Компрессор кондиционера;
М65 Соленоид (скорость);
М66 Соленоид (мощность);
М68 Датчик положения дроссельной заслонки;
М69 Конденсатор;
МС01 Соединение с узлом контроля (дизельный двигатель);
МС02 Соединение с узлом контроля (дизельный двигатель);
МЕ01 Соединение с узлом аккумулятора;
МЕ02 Соединение с узлом двигателя (не дизельный двигатель);
МЕ03 Соединение с узлом двигателя (не дизельный двигатель);
МЕ04 Соединение с узлом двигателя (не дизельный двигатель);
МЕ06 Соединение с узлом двигателя (дизельный двигатель);
MF01 Соединение с узлом рамы (РКПП);
MF02 Соединение с узлом рамы (РКПП без контроля двигателя);
MF03 Соединение с узлом рамы (АКПП без контроля двигателя);
MF04 Соединение с узлом рамы (АКПП);
MF05 Соединение с узлом рамы (РКПП с АБС);
MF06 Соединение с узлом рамы (АКПП с АБС);
MF07 Соединение с узлом рамы (Тахограф);
ММ01 Соединение с узлом блока плавких предохранителей;
ММ02 Соединение с узлом блока плавких предохранителей;
ММ03 Соединение с узлом салонного освещения.

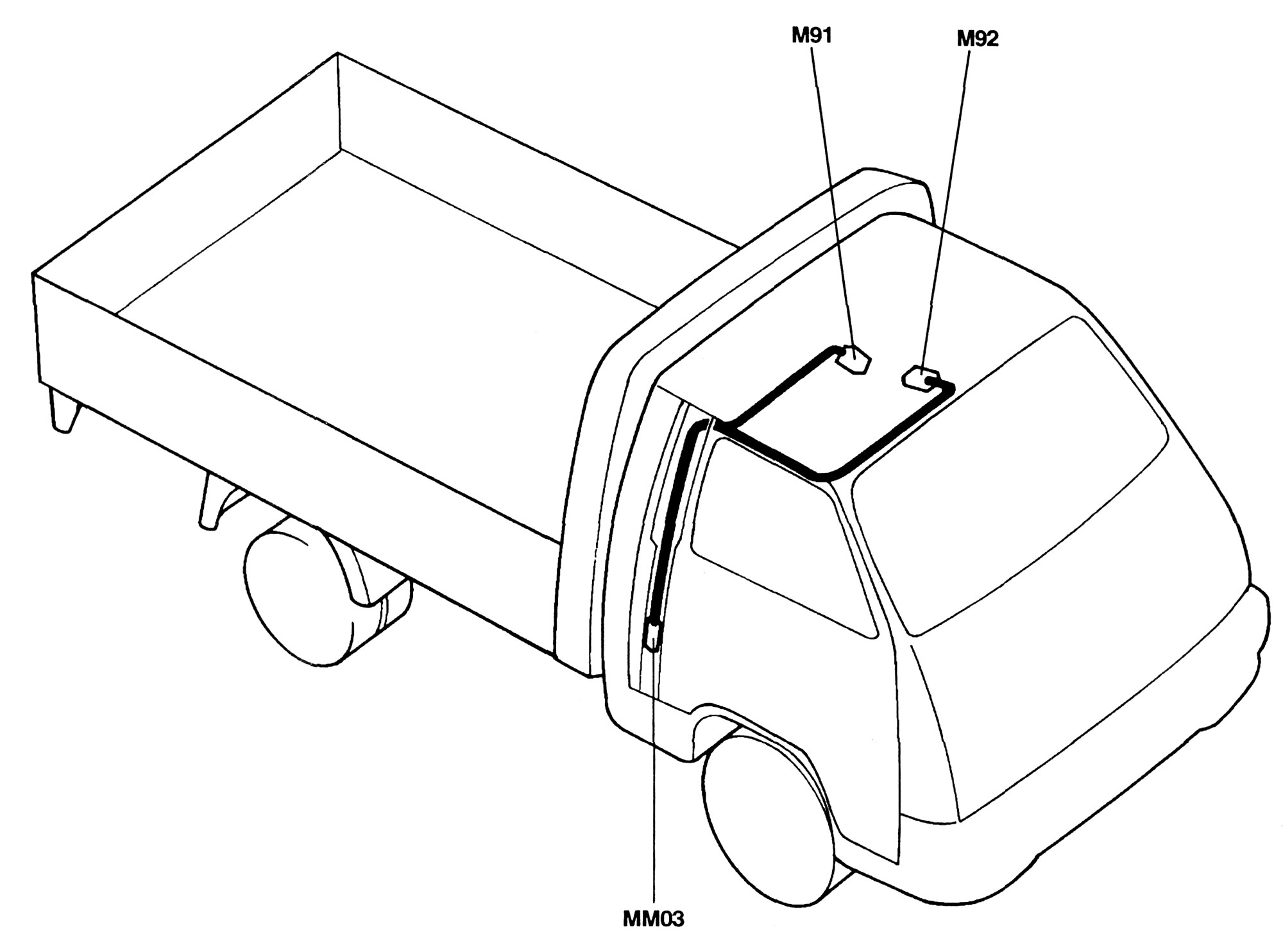

Основной узел (салонное освещение).
М91 Флуоресцентная лампа;
М92 Лампа салонного освещения;
ММ03 Соединение с основным узлом.

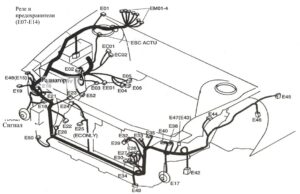

2. Узел двигателя.
Схема 1.

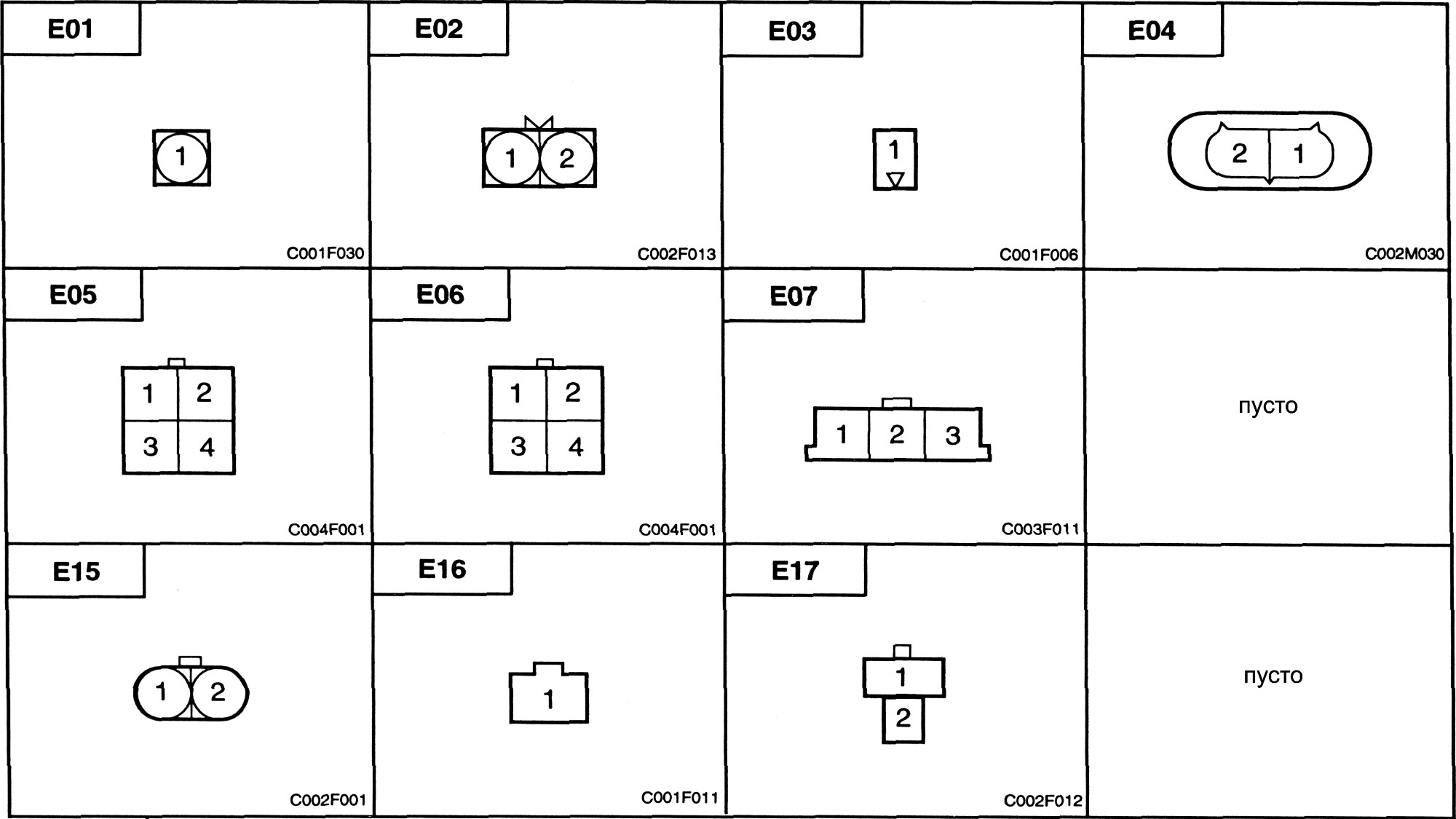

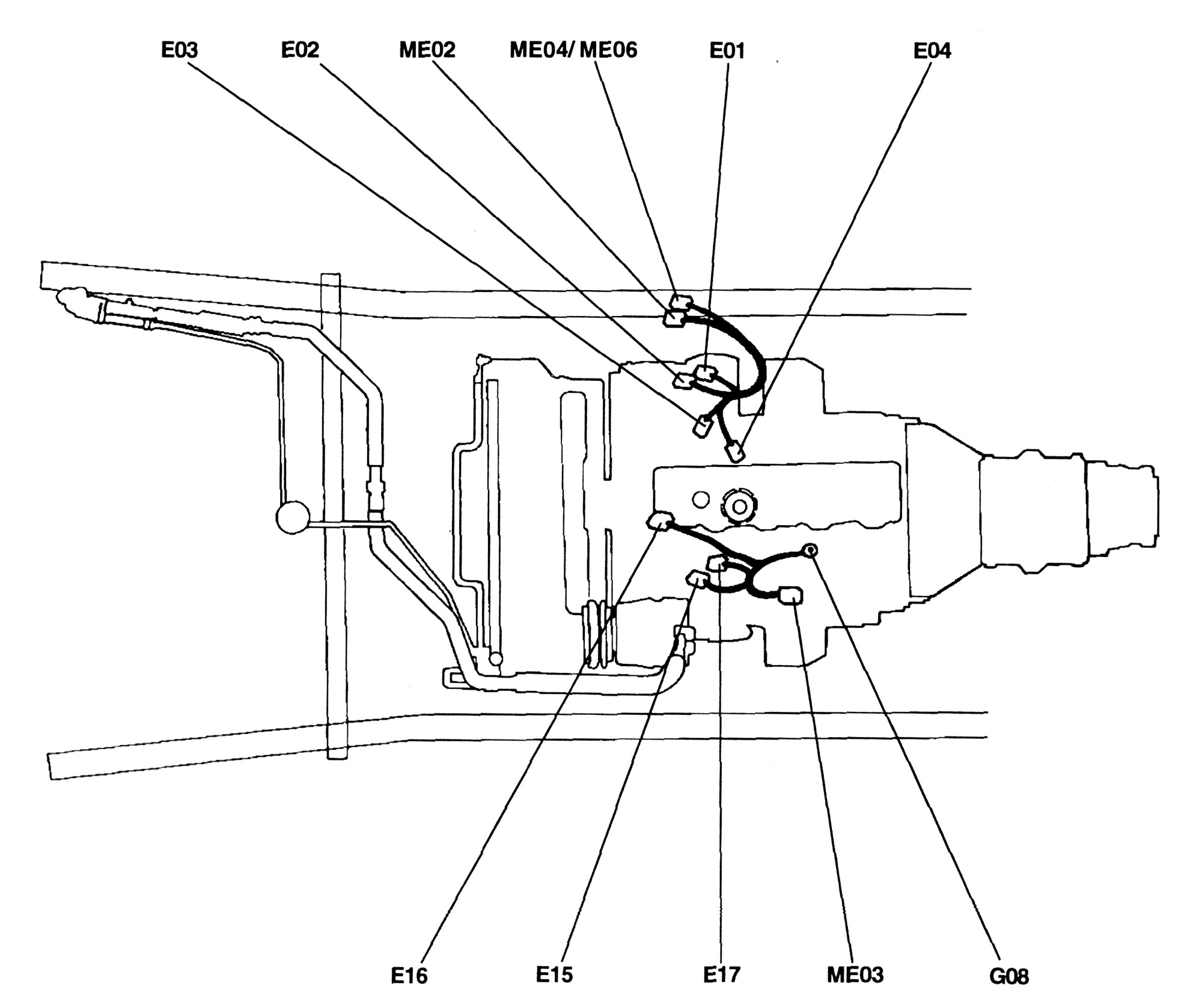

Е01 Генератор (В+);
Е02 Генератор (L, S);
Е03 Переключатель давления масла;
Е04 Датчик уровня масла;
Е15 Датчик тахометра;
Е16 Топливный соленоид;
Е17 Датчик температуры охлаждающей жидкости двигателя;
МЕ02 Соединение с узлом блока плавких предохранителей;
МЕ03 Соединение с основным узлом;
МЕ04 Соединение с основным узлом;
МЕ06 Соединение с основным узлом.
Заземление: G08.

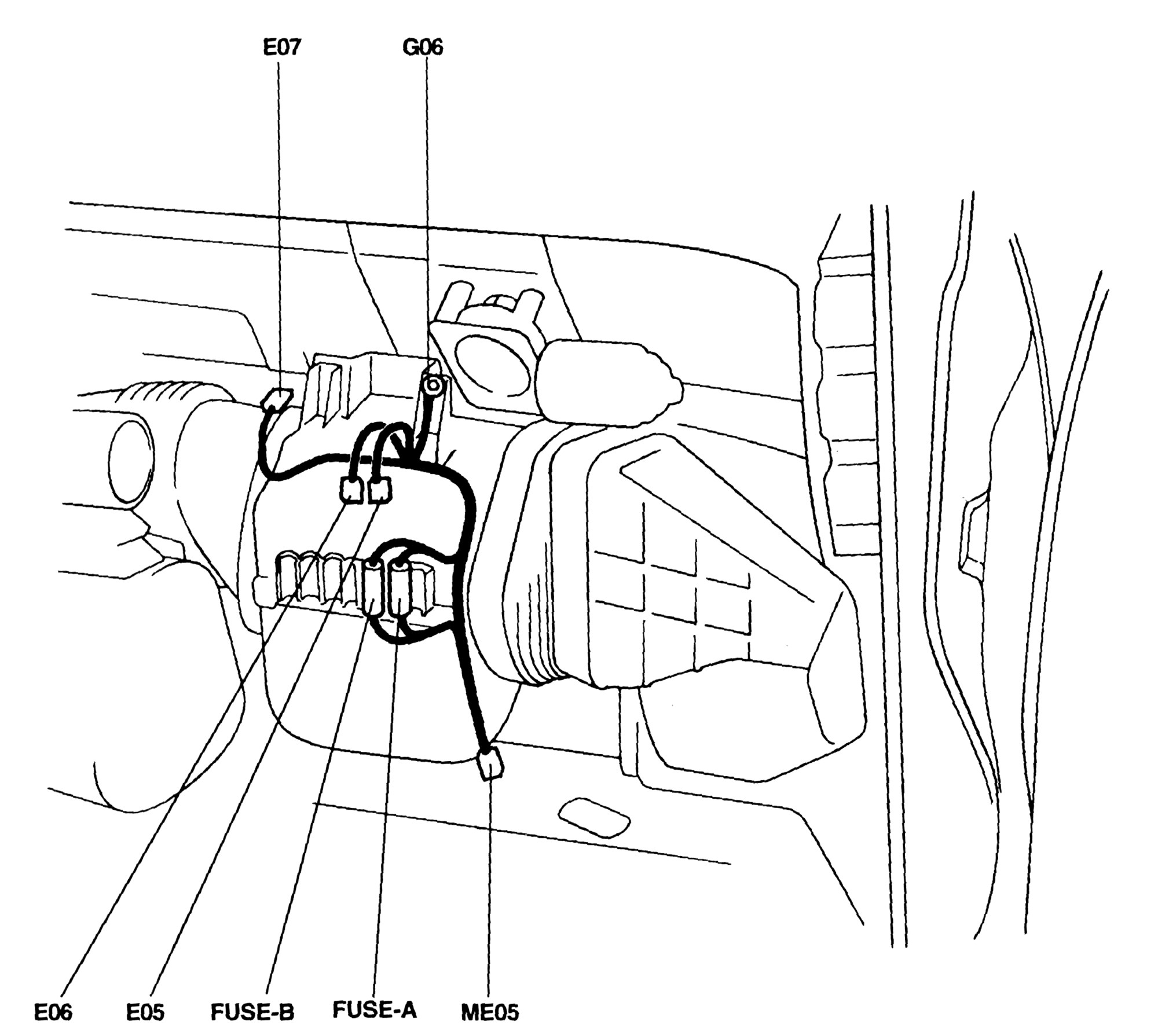

3. Узел кондиционера.
Схема 1.
Е05 Реле питания кондиционера;
Е06 Реле вентилятора;
Е07 Термопереключатель кондиционера;
Предохранитель – А;
Предохранитель – В;
МЕ05 Соединение с основным узлом.
Заземление: G06.
4. Узел приборной панели.
I01 Аудиоприемник;
I02 Правая колонка;
I03 Часы;
I04 Переключатель;
I05 Левая колонка;
I07 Прикуриватель;
I08 Переключатель кондиционера;
I09 Переключатель отопителя;
I10 Освещение переключателя отопителя;
I11 Переключатель передней противотуманной фары;
I12 Переключатель задней противотуманной фары;
I15 Реостат;
MI01 Соединение с основным узлом;
MI02 Соединение с основным узлом;
MI03 Соединение с основным узлом.
5. Узел контроля.
Схема 1.

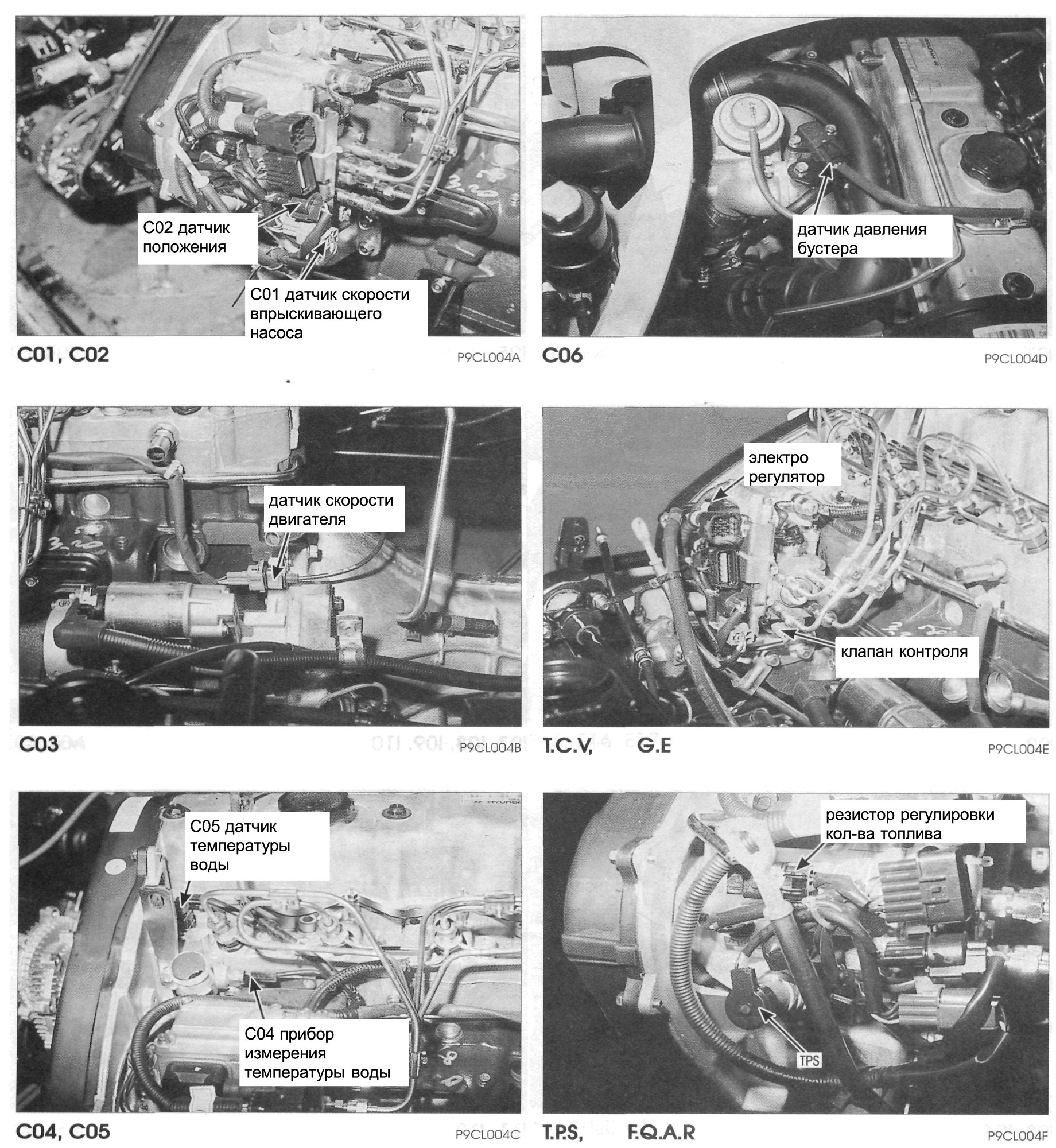

С01 Датчик скорости впрыскивающего насоса;
С02 Датчик положения распредвала;
С03 Датчик скорости двигателя;
С04 Прибор измерения температуры воды;
С05 Датчик температуры воды;
С06 Датчик давления бустера;
МС01 Соединение с основным узлом;
МС02 Соединение с основным узлом
6. Узел рамы.
Схема 1.

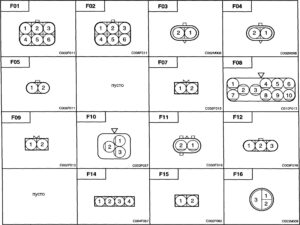

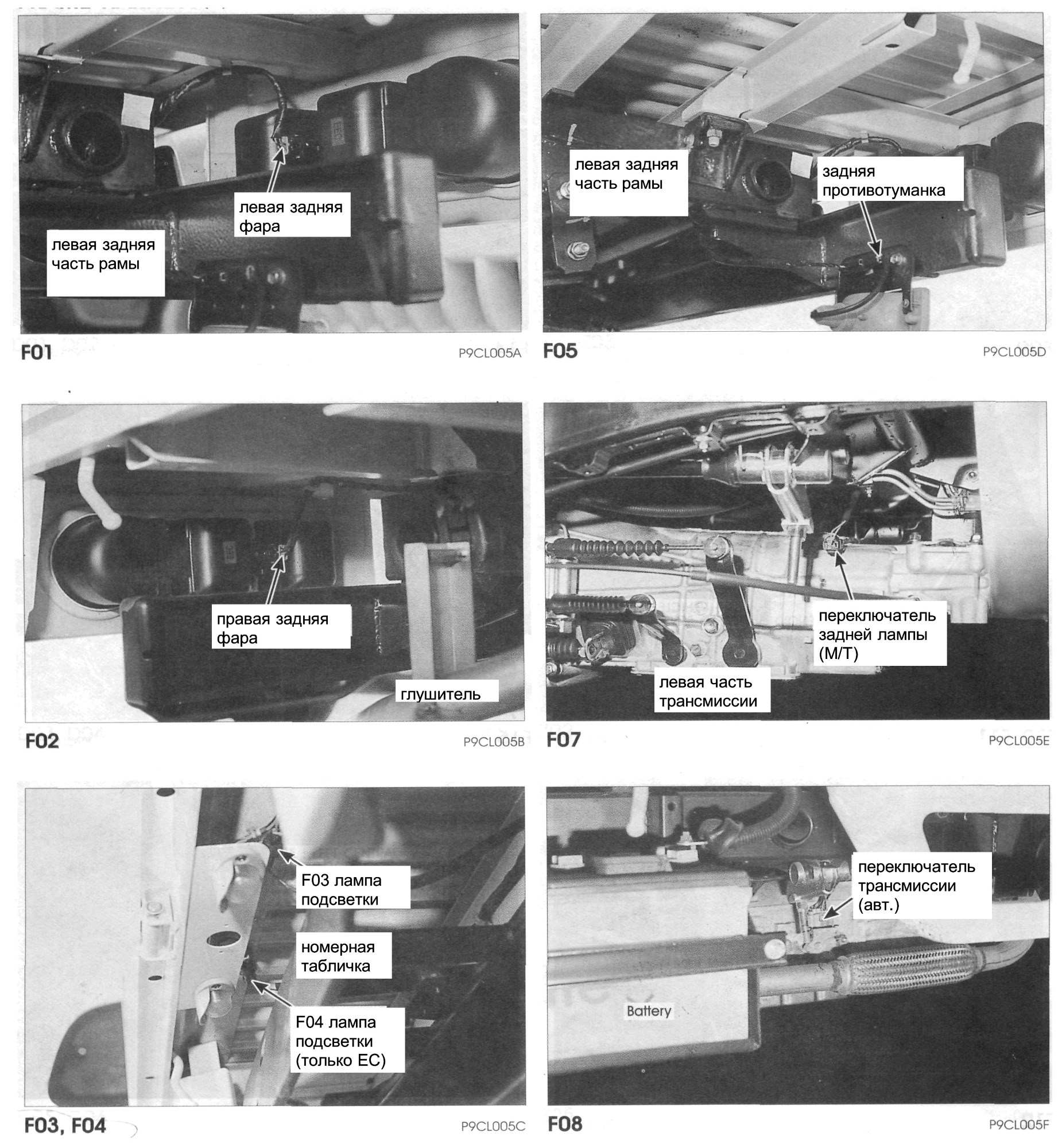

F01 Левая задняя комбинированная фара;
F02 Правая задняя комбинированная фара;
F03 Лампа подсветки номера;
F04 Лампа подсветки номера (только ЕС);
F05 Задняя противотуманная фара;
F07 Переключатель задней лампы (ручная трансмиссия);
F08 Переключатель трансмиссии (автоматическая трансмиссия);
F09 Переключатель;
F10 Соленоид автоматической трансмиссии;
F11 Датчик скорости а/м (автоматическая трансмиссия);
F12 Подача топлива;
F14 Соленоидный клапан АБС;
F15 Датчик АБС;
F16 Датчик скорости;
MF01 Соединение с основным узлом (ручная трансмиссия);
MF02 Соединение с основным узлом (ручная трансмиссия без АБС);
MF03 Соединение с основным узлом (автоматическая трансмиссия без АБС);
MF04 Соединение с основным узлом (автоматическая трансмиссия);
MF05 Соединение с основным узлом (ручная трансмиссия с АБС);
MF06 Соединение с основным узлом (автоматическая трансмиссия с АБС);
MF07 Соединение с основным узлом (тахограф).
Заземление: G05.

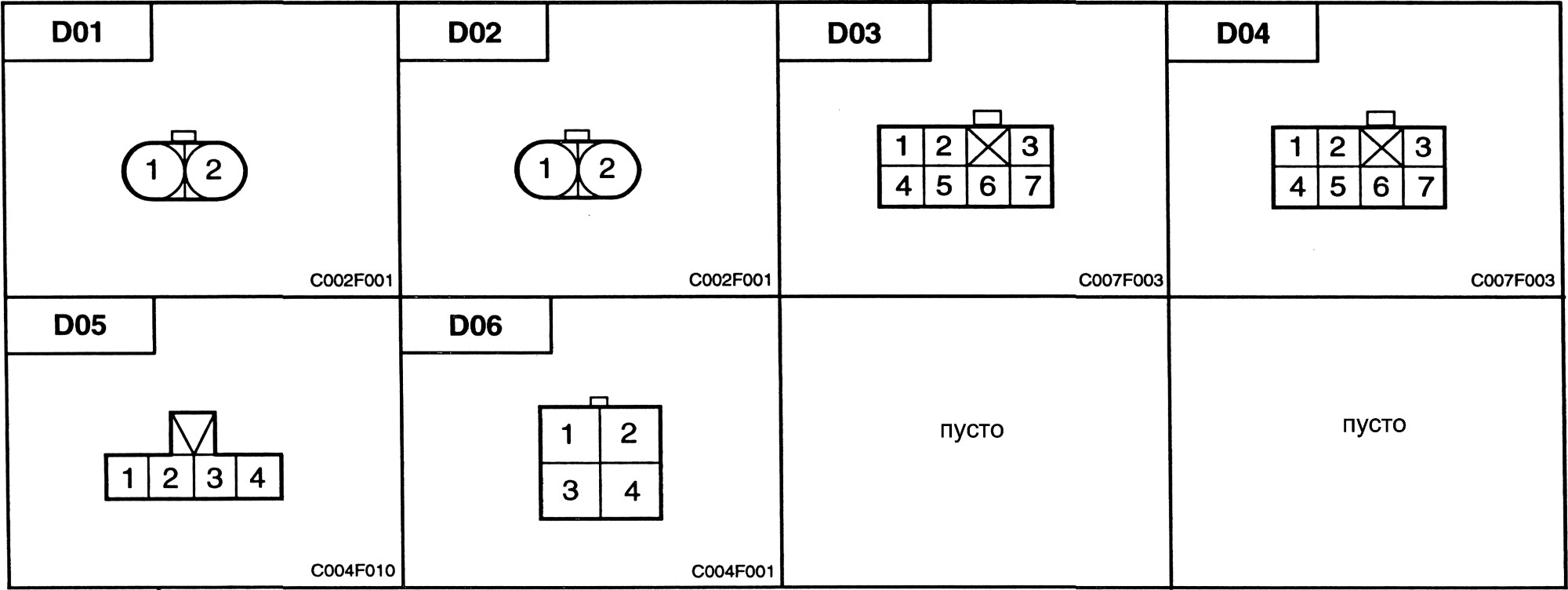

7. Узел двери.
Схема 1.

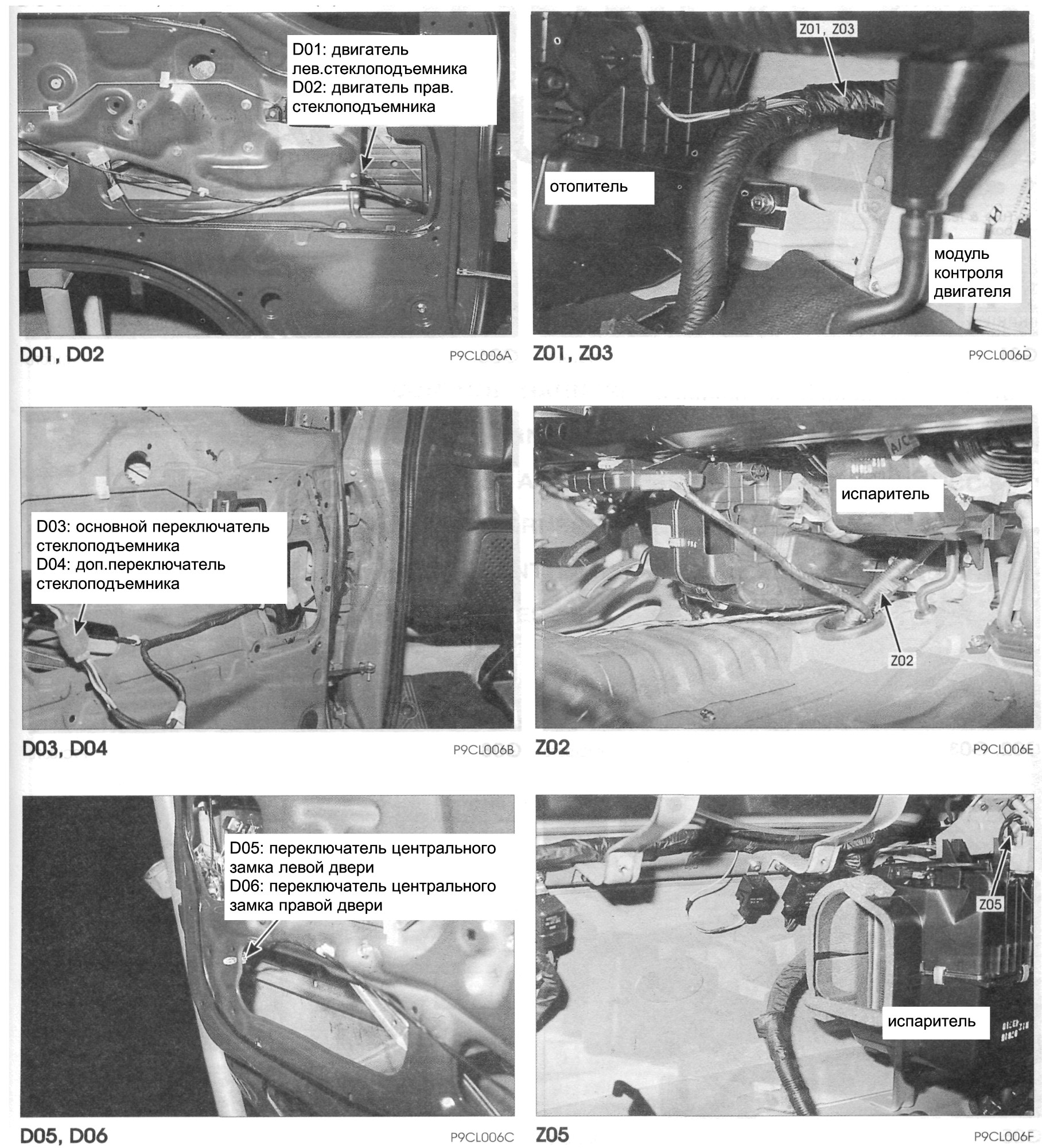

D01 Двигатель левого стеклоподъемника;
D02 Двигатель правого стеклоподъемника;
D03 Основной переключатель стеклоподъемника;
D04 Дополнительный переключатель стеклоподъемника;
D05 Переключатель центрального замка левой двери;
D06 Переключатель центрального замка правой двери;
MD01 Соединение с основным узлом (лев.);
MD02 Соединение с основным узлом (прав.).
Поделиться ссылкой:
Похожие статьи
Схема электрооборудования Hyundai Porter (2 часть).
Схема подключения датчиков и указателей уровня топлива, температуры охлаждающей жидкости и тахометра Hyundai Porter.
Схемы Kia Bongo III, Hyundai Porter II.
Схема электрооборудования двигателя Hyundai Porter.
Электрооборудование Kia Bongo III, Hyundai Porter II.
Схема подключения системы центральной блокировки замков Hyundai Porter.
Схема подключения отопителя и кондиционера Hyundai Porter.
Схема подключения радио-магнитолы и часов Hyundai Porter.
Схема подключения сигнализации непристегнутых ремней безопасности Hyundai Porter.
Схема подключения габаритных огней и ламп подсветки Hyundai Porter.
Схема подключения блока управления ETACS Hyundai Porter.
Схема подключения сигнальных устройств включенного стояночного тормоза Hyundai Porter.
Схема стеклоочистителей Hyundai Porter.
Схема подключения стоп сигнала Hyundai Porter.
Схема подключения свечей предпускового подогрева Hyundai Porter.
