Схема КАвЗ-685.

Схема КАвЗ-685.

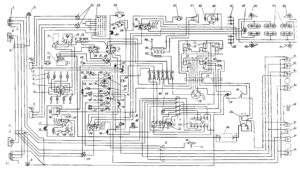

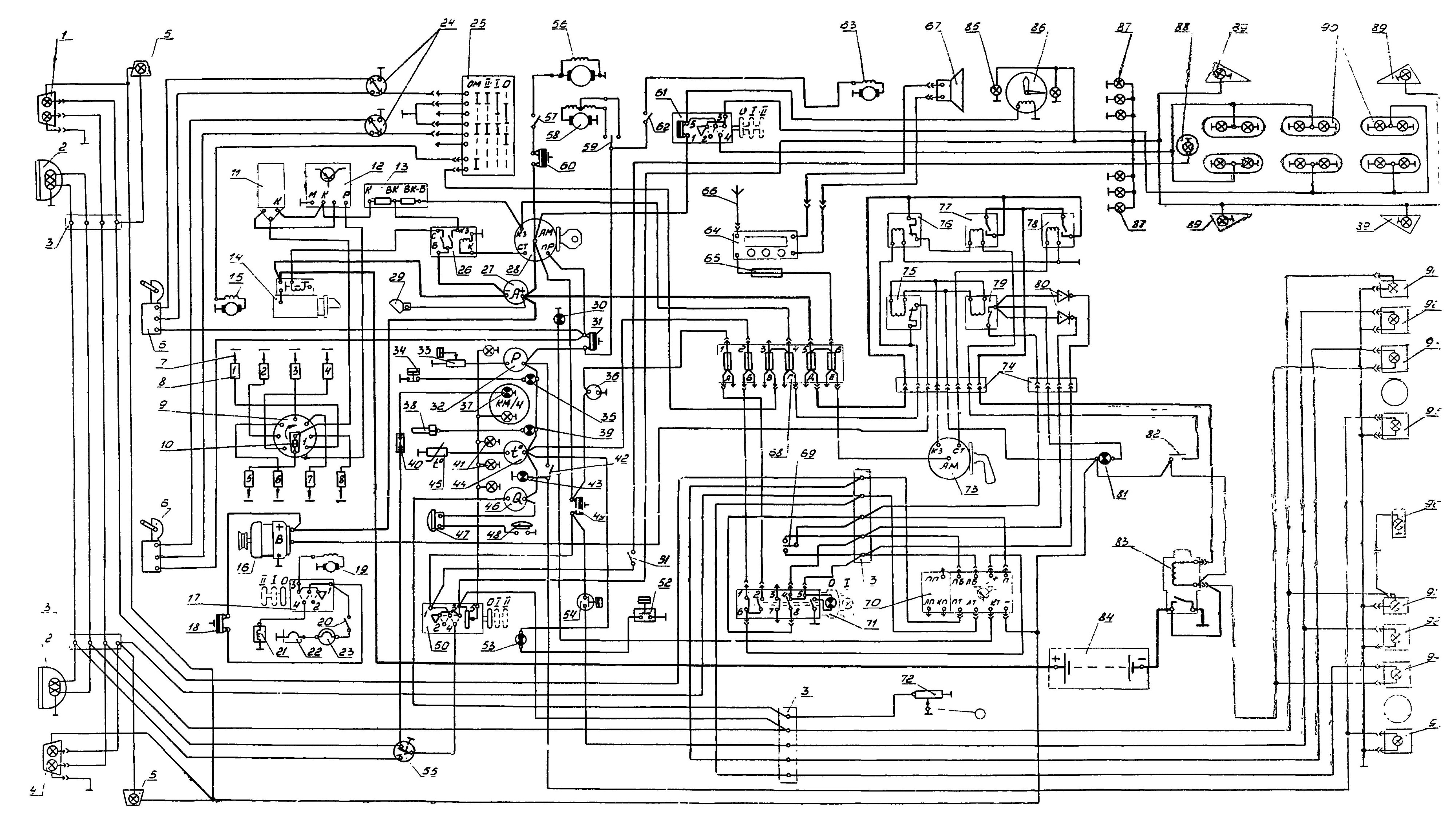

Схема электрооборудования автобуса КАвЗ-685.

1981 г.

Схема КАвЗ-685.

1 – Фонарь передний правый; 2 – Фары головного света; 3 – Соединительная панель; 4 – Фонарь передний левый; 5 – Повторитель поворота боковой; 6 – Стеклоочиститель; 7 – Свеча зажигания; 8 – Подавительный резистор; 9 – Прерыватель-распределитель; 10 – Резистор; 11 – Катушка зажигания; 12 – Транзисторный коммутатор; 13 – Дополнительные резисторы4 14 – Стартер; 15 – Электродвигатель стеклоомывателя; 16 – Генератор; 17 – Переключатель ПЖБ; 18 – Предохранитель ПЖБ; 19 – Электродвигатель вентилятора ПЖБ; 20 – Выключатель свечи; 21 – Электромагнитный клапан ПЖБ; 22 – Свеча накаливания; 23 – Контрольная спираль; 24 – Переключатель стеклоочистителей; 25 – Переключатель стеклоомывателя и стеклоочистителей; 26 – Дополнительное реле включения стартера; 27 – Амперметр; 28 – Выключатель (замок) зажигания; 29 – Подкапотная лампа; 30 – Контрольная лампа указателей поворота; 31 – Предохранитель приборов; 32 – Указатель давления масла; 33 – Датчик давления; 34 – Датчик аварийного давления масла; 35 – Контрольная лампа аварийного давления; 36 – Розетка; 37 – Контрольная лампа дальнего свеча; 38 – Датчик перегрева охлаждающей жидкости; 39 – Контрольная лампа перегрева; 40 – Соединительная колодка; 41 – Лампа подсветки приборов; 42 – Выключатель фонарей заднего хода; 43 – Контрольная лампа; 44 – Указатель температуры охлаждающей жидкости; 45 – Датчик температуры; 46 – Указатель уровня топлива; 47 – Звуковой сигнал; 48 – Кнопка включения сигнала; 49 – Предохранитель освещения; 50 – Центральный переключатель света; 51 – Выключатель плафона водителя; 52 – Выключатель аварийного сигнализатора тормозов; 53 – Контрольная лампа сигнализатора; 54 – Выключатель стоп-сигнала; 55 – Нежной переключатель света; 56 – Электродвигатель отопителя салопа; 57 – Выключатель отопителя; 58 – Электродвигатель обдува лобовых стекол; 59 – Переключатель обдува; 60 – Предохранитель; 61 – Переключатель плафонов салона; 62 – Выключатель вентилятора водителя; 63 – Электродвигатель вентилятора; 64 – Радиоприемник; 65 – Предохранитель; 66 – Антенна; 67 – Громкоговоритель; 68 – Блок плавких предохранителей; 69 – Переключатель указателей поворотов; 70 – Прерыватель указателей поворотов; 71 – Выключатель аварийной сигнализации; 72 – Датчик уровня топлива; 73 – Аварийный выключатель; 74 – Соединительные колодки; 75 – Реле аварийного отключения возбуждения генератора; 76 – Реле блокировки выключения «Массы»; 77 – Реле выключения «Массы»; 78 – Реле аварийного выключения «Массы»; 79 – Реле включения аварийной сигнализация; 80 – Диоды; 81 – Контрольная лампа аварийного выключателя; 82 – Кнопка управления выключателем «Массы»; 83 – Выключатель «Массы»; 84 – Аккумуляторная батарея; 85 – Лампа подсветки циферблата; 86 – Часы; 87 – Лампы рейсоуказателя; 88 – Плафон водителя; 89 – Фонари габаритные верхние; 90 – Плафоны салона; 91 – Фонари габаритные задние нижние; 92 – Фонари стоп-сигнала; 93 – Указатель поворота задний правый; 94 – Указатель поворота задний левый; 95 – Фонари заднего хода; 96 – Фонарь освещения номерного знака.
