Схема подключения, коды ошибок отопителя ГАЗель бизнес.

Схемы автомобилей ГАЗель.

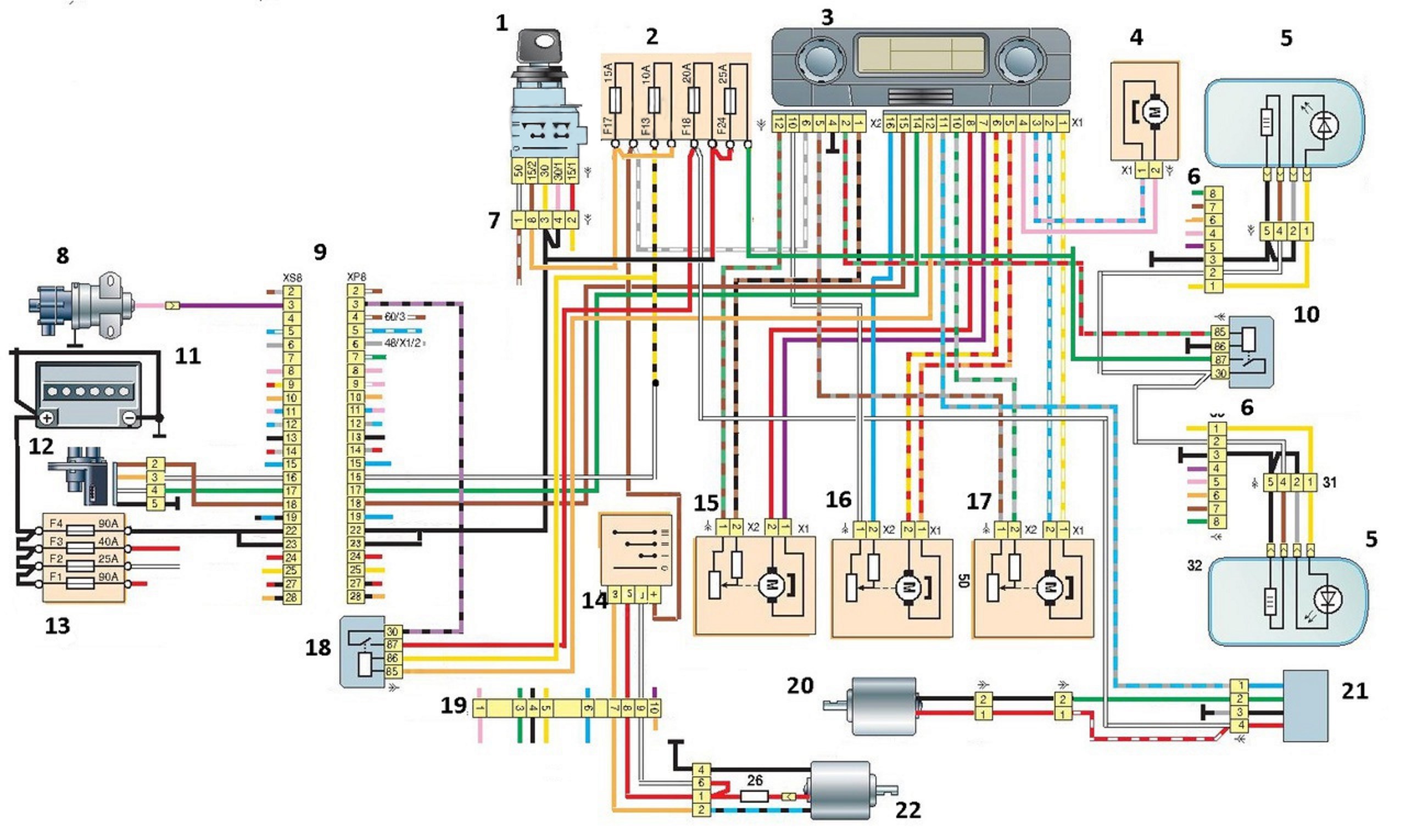

Схема подключения отопителя.

1 – замок зажигания; 2 – блок предохранителей; 3 – блок управления системой отопления и вентиляции; 4 – микромоторедуктор привода заслонки рециркуляции; 5 – зеркало заднего вида; 6 – разъём дверей; 7 – разъём замка зажигания; 8 – насос дополнительного отопителя; 9 – разъём соединительный переднего жгута проводов со жгутом панели приборов; 10 – реле включения обогрева зеркал; 11 – аккумуляторная батарея; 12 – кран отопителя; 13 – блок предохранителей около аккумуляторной батареи; 14 – переключатель дополнительного отопителя; 15 – микромоторедуктор привода заслонок обдува стёкол и зоны ног; 16 – микромоторедуктор привода заслонок дефлекторов панели приборов; 17 – микромоторедуктор привода центральной заслонки; 18 – реле включения насоса дополнительного отопителя; 19 – колодка соединения со жгутом проводов салона; 20 – электродвигатель вентилятора отопителя; 21 – электронный регулятор оборотов электродвигателя отопителя; 22 – электродвигатель вентилятора дополнительного отопителя.

Коды ошибок платы ОВУ.

№ ошибки	Моторедуктор	Описание ошибки
E1	Ноги-стекло	обратная связь МР (сопротивление-малая колодка)
E2	грудь
E3	тепло-холод
E4	Ноги-стекло	Напряжение МР (большая колодка)
E5	грудь
E6	тепло-холод
E7	рециркуляции
