Код ошибки Р0343 М7.9.7 ВАЗ-21114 (1,6 л 8 кл.) ЕВРО-2.

Перейти к списку кодов ошибок:

Коды ошибок М7.9.7 ВАЗ-21114 (1,6 л 8 кл.) ЕВРО-2.

Перейти к главной странице руководства по диагностике:

Система управления двигателем ВАЗ-21114 (1,6 л 8 кл.) с распределенным последовательным впрыском топлива под нормы токсичности ЕВРО-2 (контроллер М7.9.7).

Код Р0343. Цепь датчика положения распределительного вала, высокий уровень сигнала.

Код Р0343 заносится, если:

– коленчатый вал проворачивается;

– на входе контроллера (контакт “79”) постоянно присутствует высокий уровень сигнала.

Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.

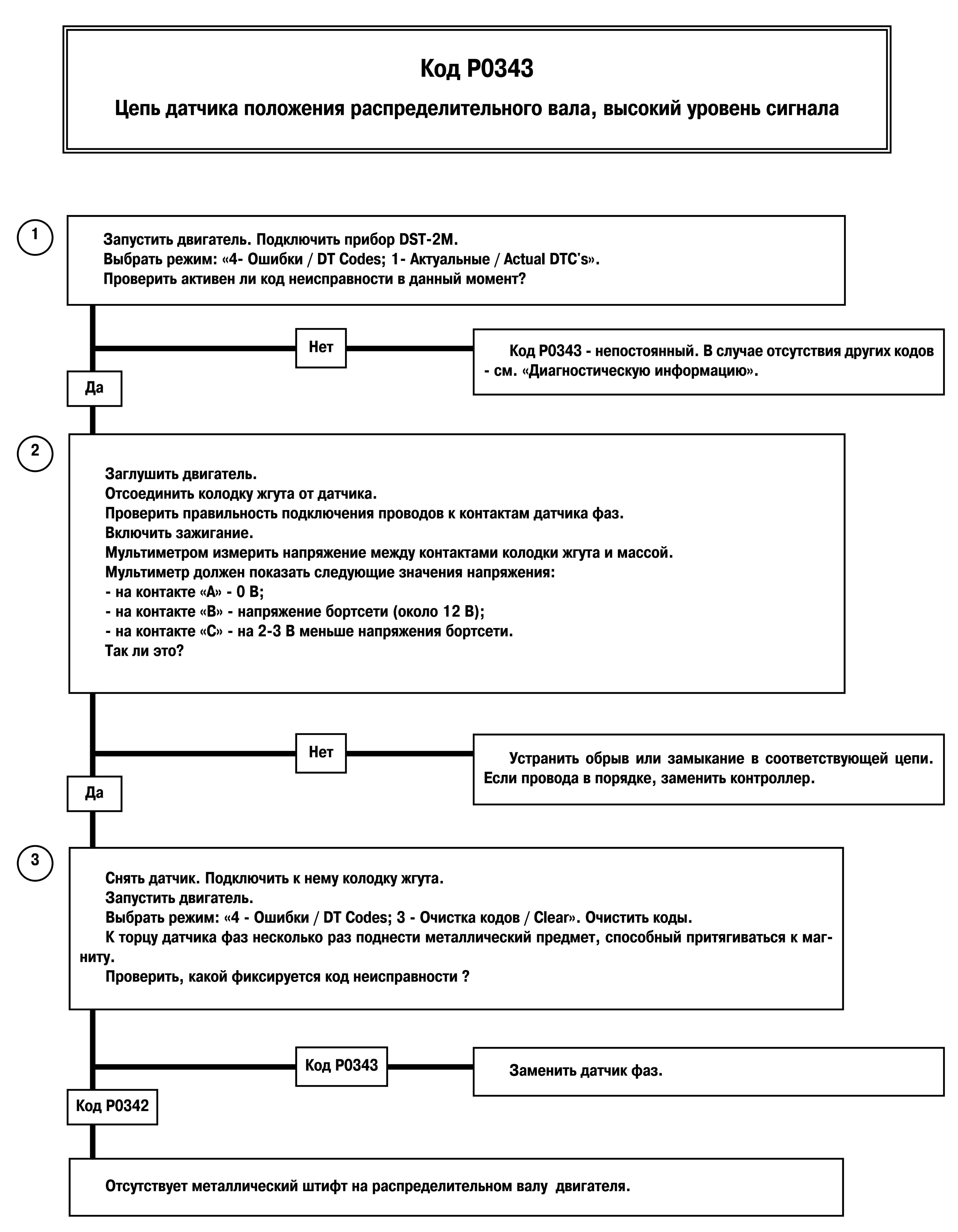

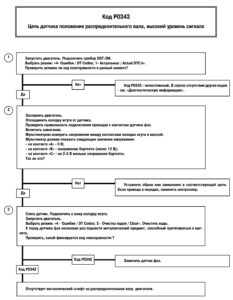

Описание проверок.

Последовательность соответствует взятым в кружок цифрам на карте.

1. Проверяется наличие кода неисправности.

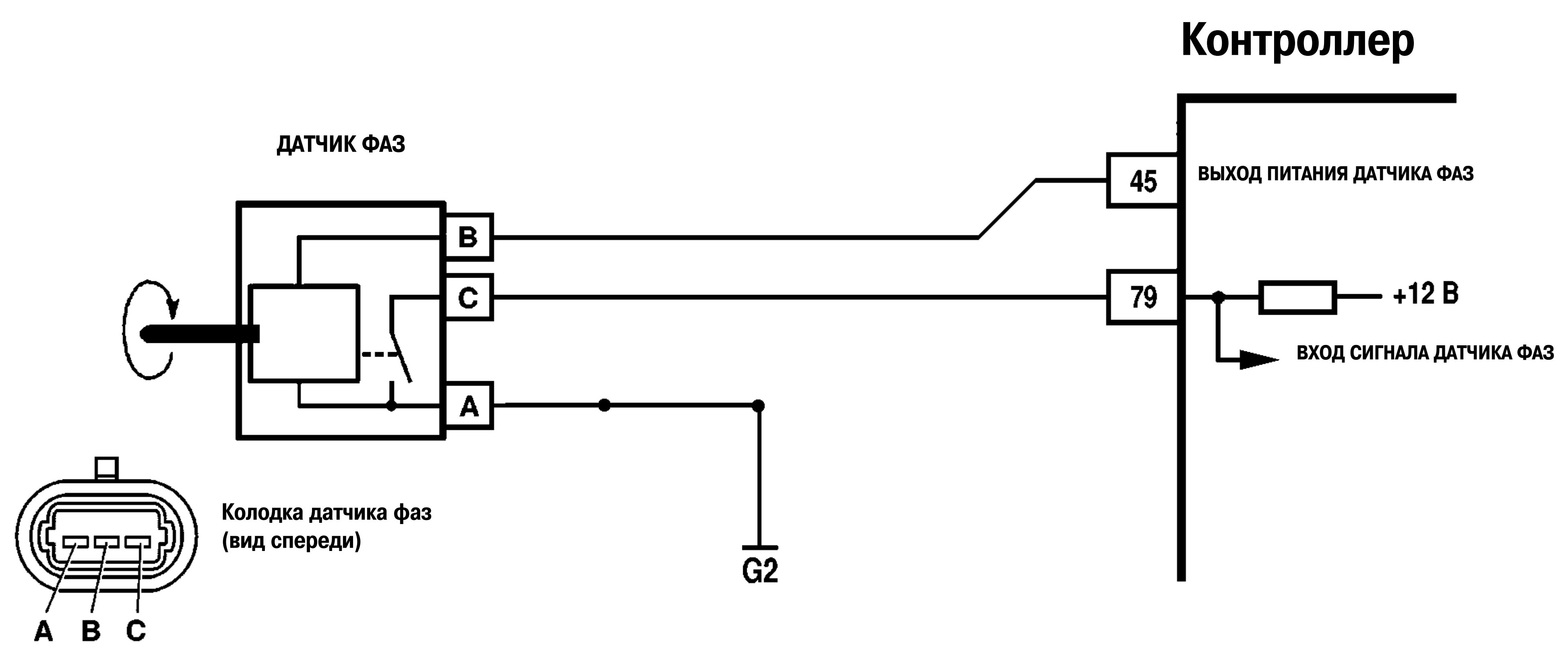

2. Проверяется исправность цепей выходного сигнала, питания и заземления датчика.

3. Проверяется исправность датчика. Если датчик фаз исправен, то прибор будет выдавать оба кода неисправности попеременно. В противном случае, будет фиксироваться только один код.

Диагностическая информация.

Неисправность непостоянного характера может быть вызвана наличием следующих неисправностей.

Ненадежное соединение контактов колодок жгута системы впрыска, датчика и контроллера. Осмотреть разъемы датчика и контроллера, колодки жгута на полноту и правильность сочленения, повреждения замков, наличие поврежденных контактов и качество соединения контактов с проводом.

Неправильная трасса жгута проводов. Убедиться в том, что отвод жгута проводов к датчику не расположен слишком близко к проводам высокого напряжения.

Повреждения жгута. Проверить жгут на наличие повреждений.

Если жгут внешне в норме, пошевелить соответствующие колодку и жгут, одновременно наблюдая за показаниями прибора DST-2М.

Неисправный датчик фаз. Заменить на заведомо исправный и проверить на повторное возникновение кода.
