Предохранители и реле.

Блок силовых предохранителей (БПР-4) в отделении с АКБ.

Блок расположен на основании АКБ. Для доступа к блоку необходимо снять крышку АКБ, предварительно отстегнув защелки с двух сторон крышки.

Для доступа к предохранителям прижмите две пластмассовые защелки по бокам крышки и снимите крышку.

Извлеките перегоревший предохранитель, проверьте защищаемую цепь и установите новый предохранитель с тем же номиналом (запасные предохранители расположены в крышке блока предохранителей).

После замены пластинчатого предохранителя, затяните гайку крепления моментом 5,5-7,8 Н·м.

Защищаемые цепи.

1	150 A	Нагреватель воздуха двигателя (автомобиль с двигателем ISF2.8)
	60 A	Свечи накаливания (автомобиль с двигателем семейства «G»)
2	90 A	Кабина, дополнительное реле стартера и реле разгрузки замка зажигания
3	90 A	Блок предохранителей БПР-12
4	30 A	30A Система управления двигателем

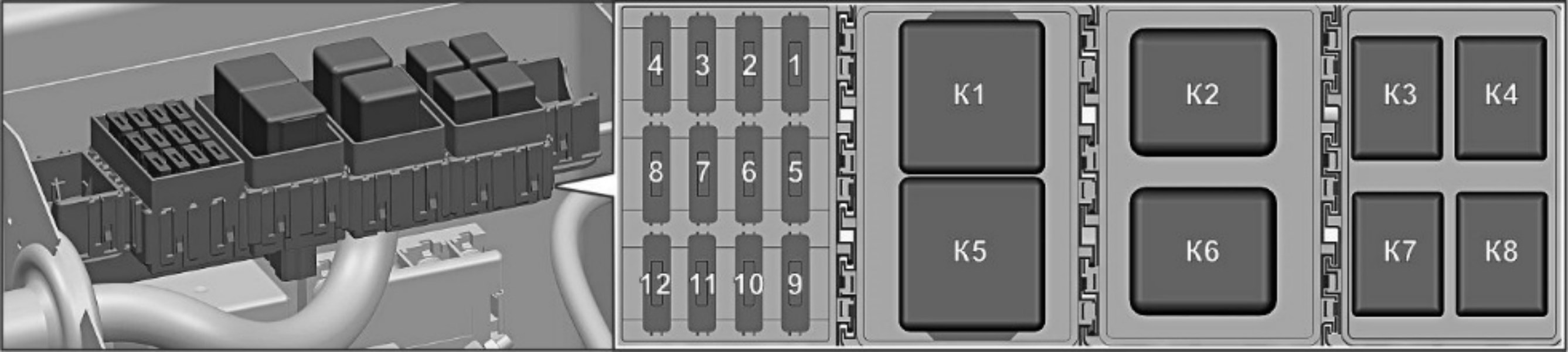

Блок предохранителей (БПР-12) и реле в отделении с АКБ.

Блок расположен на основании АКБ. Для доступа к блоку необходимо снять крышку АКБ, предварительно отстегнув защелки с двух сторон крышки.

Защищаемые цепи.

1	10 A	Свет заднего хода
2	5 A	Сажевый фильтр (автомобиль с двигателем ISF2.8)
	5 A	Блок управления двигателем (автомобиль с двигателем семейства «G»)
3	5 A	Датчик скорости Реле осушителя воздуха тормозов Реле вентилятора кондиционера (высокая скорость)
4	5 A	Блок управления двигателем
5	10 A	Габаритный свет (левый борт)
6	10 A	Габаритный свет (правый борт)
7	25 A	Нагреватель фильтра грубой очистки топлива
8	25 A	Предпусковой подогреватель (при наличии)
9	10 A	Сигналы торможения
10	10 A	Компрессор кондиционера
11	10 A	Осушитель воздуха тормозов
12	25 A	Вентилятор кондиционера

Реле.

K1	Реле нагревателя топлива
K2	Реле вентилятора кондиционера (низкая скорость)
K3	Реле осушителя воздуха тормозов
K4	Реле разгрузки замка зажигания
K5	Реле стартера
K6	Реле вентилятора кондиционера (высокая скорость)
K7	Реле блокировки стартера (автомобиль с двигателем ISF2.8)
K8	Реле компрессора кондиционера

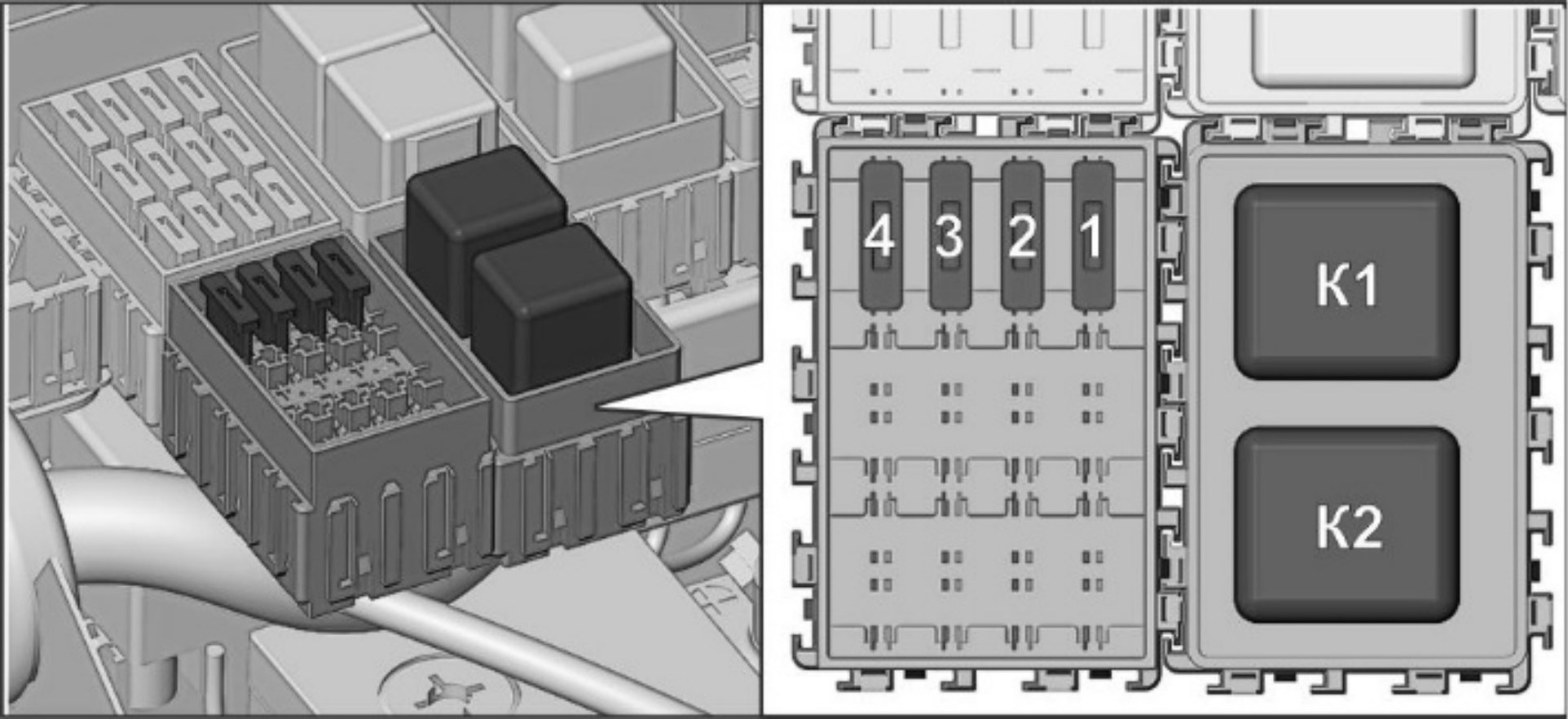

Дополнительный блок реле и предохранителей для автомобиля с двигателем семейства «G».

В отделении с АКБ перед основным блоком реле и предохранителей расположен дополнительный блок реле и предохранителей. В состав дополнительного блока реле и предохранителей входят главное реле K1 системы управления двигателем, предохранители 1, 2, 3 и 4 номиналом 20А, 10А, 15А и 5А соответственно, защищающие силовое питание электронного блока управления двигателем, а также реле К2 разгрузки выключателя торможения.

При возникновении неисправностей в системе электрооборудования в первую очередь необходимо проверить состояние плавких предохранителей и заменить неисправные.

Повторное срабатывание предохранителя свидетельствует о неисправности в электрической цепи.

Примечание.

• К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя используйте пинцет, имеющийся в комплекте запасных предохранителей.

Блок предохранителей и реле в панели приборов.

Блок расположен внизу в центральной части панели приборов и закрывается крышкой 18 (см. раздел «Панель приборов и органы управления»).

Для доступа к предохранителям и реле откройте крышку, потянув ее на себя за нижнюю часть.

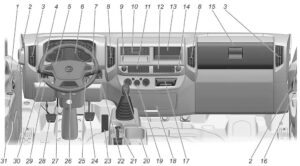

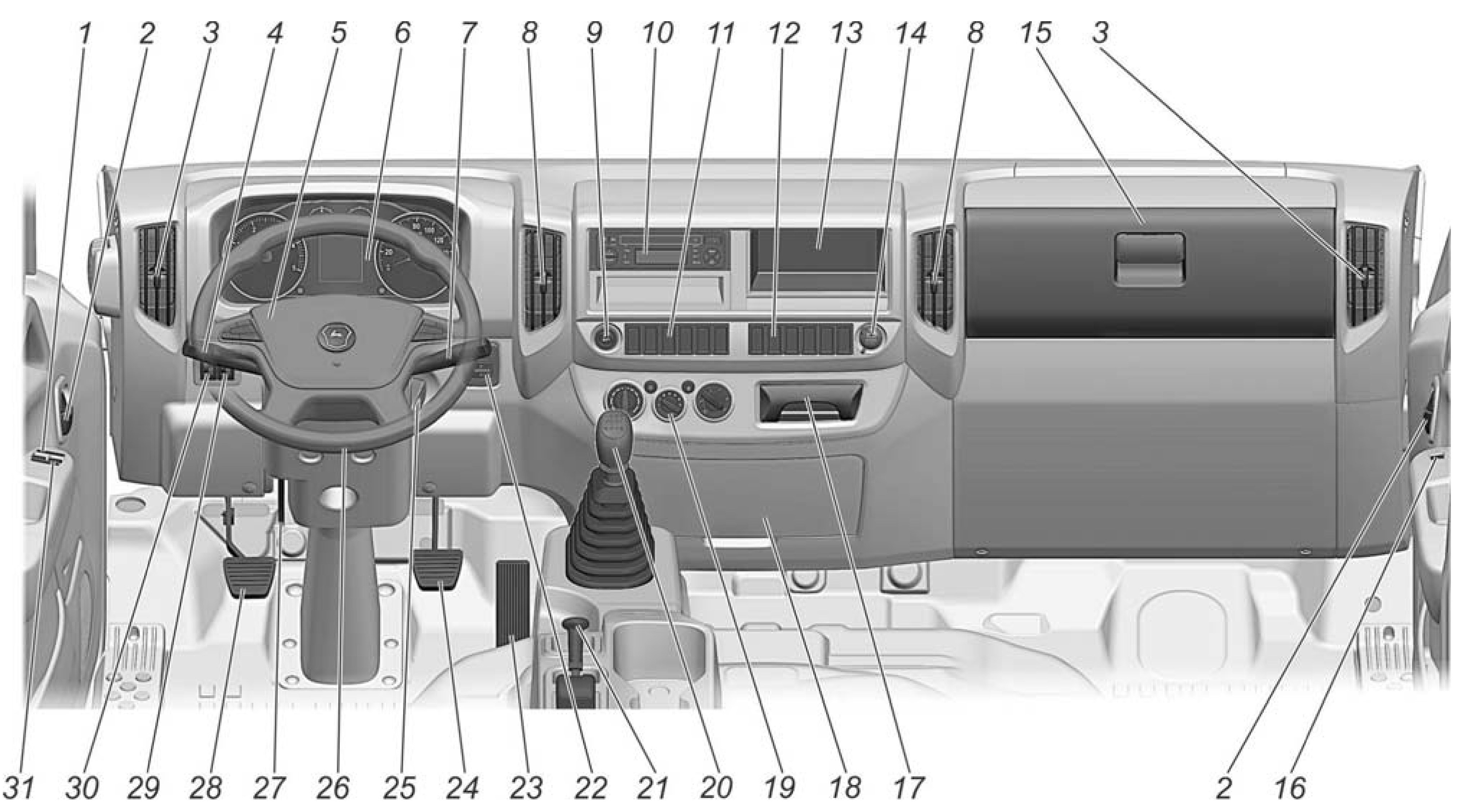

1 – Кнопки управления блокировкой дверей; 2 – Ручки открывания дверей изнутри; 3 – Боковые дефлекторы вентиляции; 4 – Рычаг подрулевого переключателя указателей поворота и света фар; 5 – Кнопка звукового сигнала; 6 – Комбинация приборов; 7 – Рычаг подрулевого переключателя стеклоочистителя и стеклоомывателя; 8 – Центральные дефлекторы вентиляции; 9 – Прикуриватель; 10 – Головное устройство аудиосистемы; 11 – Выключатели на панели приборов; 12 – Выключатели на панели приборов; 13 – Ящик для хранения или место под тахограф; 14 – Розетка; 15 – Верхний вещевой ящик; 16 – Кнопка управления электроприводом стеклоподъемника пассажирской двери; 17 – Пепельница; 18 – Крышка блока предохранителей; 19 – Пульт управления отоплением, вентиляцией и кондиционированием воздуха; 20 – Рычаг переключения передач; 21 – Рукоятка крана стояночного тормоза; 22 – Пульт управления зеркалами; 23 – Газ-педаль; 24 – Педаль рабочих тормозов; 25 – Выключатель приборов и стартера; 26 – Рулевое колесо; 27 – Рычаг механизма фиксации рулевой колонки; 28 – Педаль сцепления; 29 – Переключатель режимов работы двигателя; 30 – Регулятор корректора фар; 31 – Блок управления электроприводом стеклоподъемников.
