P0504 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P0504. Выключатели “А/В” педали тормоза, рассогласование сигналов во времени.

Код Р0504 заносится если:

– сигналы концевых выключателей “1-4/2-3” педали тормоза рассогласованы более 200 секунд на запущенном двигателе в режиме холостого хода;

– или количество нажатий на педаль тормоза, определяемых по сигналам двух концевых выключателей “1-4/2-3” отличается на величину диагностического порога на движущемся автомобиле.

Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.

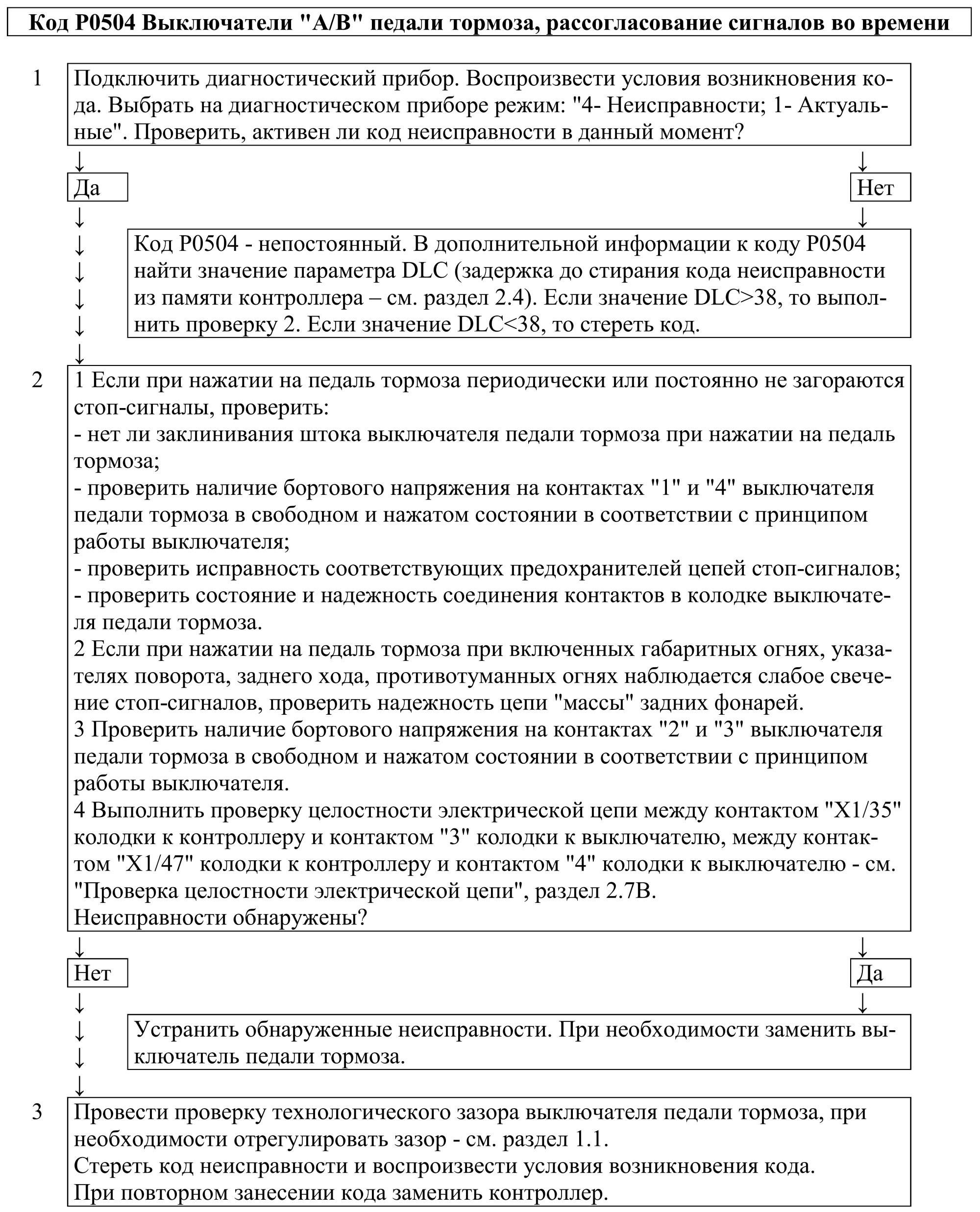

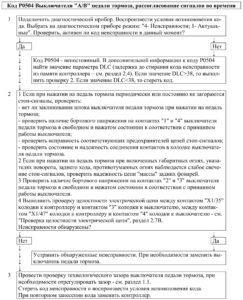

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется, активен ли код Р0504 в момент запроса.

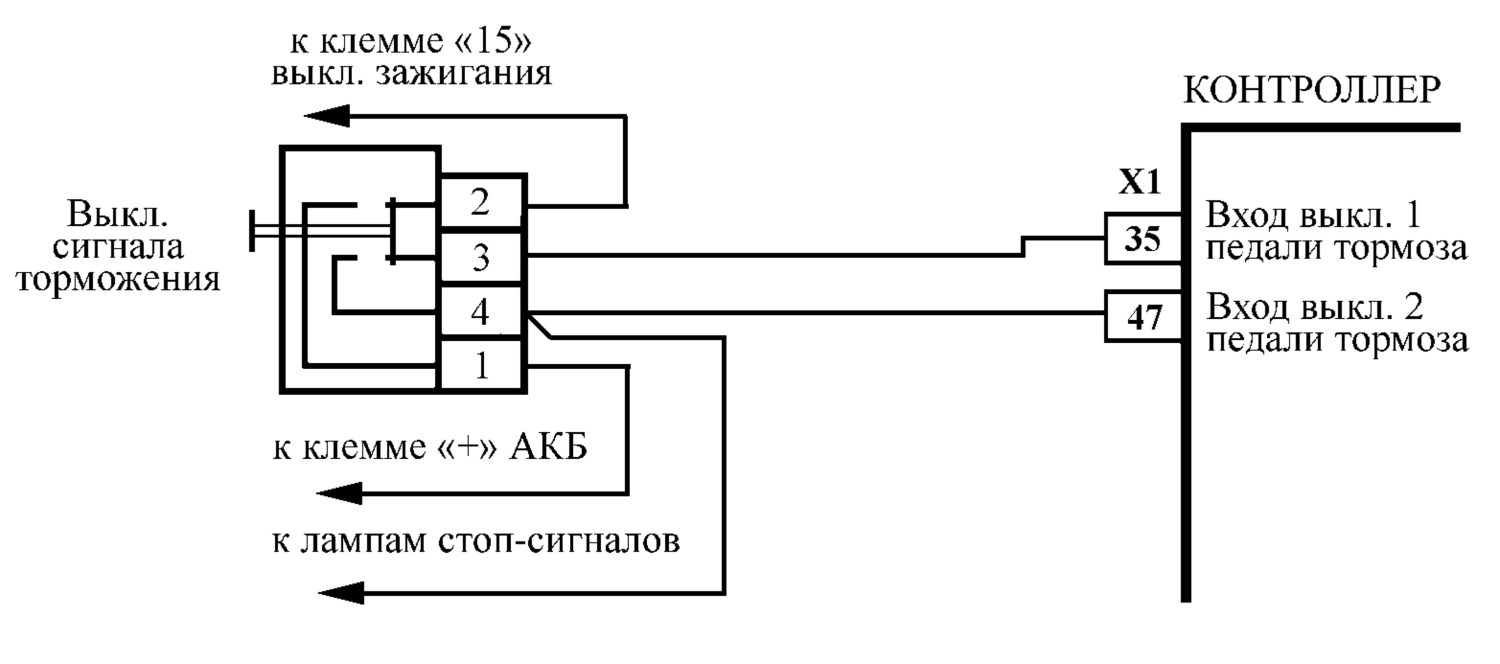

2. Выполняется проверка электрических цепей.

3. Выполнить регулировку зазора выключателя педали тормоза.

Диагностическая информация.

Диагностический прибор в режиме “1 – Параметры; 1 – Общий просмотр” показывает бит состояния B_BREMS контактов “2-3” выключателя педали тормоза.

Контроль состояния контактов “1-4” проводить по лампам стоп-сигналов.

При обнаружении рассогласования сигналов выключателей “1-4/2-3” система управления двигателем будет работать в аварийном режиме до конца текущей поездки.
