P1388 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P1388. Мониторинг управления приводом дроссельной заслонки, рассогласование сигналов датчиков “А”/”В” положения педали акселератора.

Код Р1388 заносится, если:

– зажигание включено;

– сигнал датчика положения педали акселератора А (UPWG1ROH) и удвоенный сигнал датчика положения педали акселератора В (2 × UPWG2ROH) отличаются на величину порога в течение 0,5 с.

Сигнализатор неисправностей загорается через 5 c после возникновения кода неисправности.

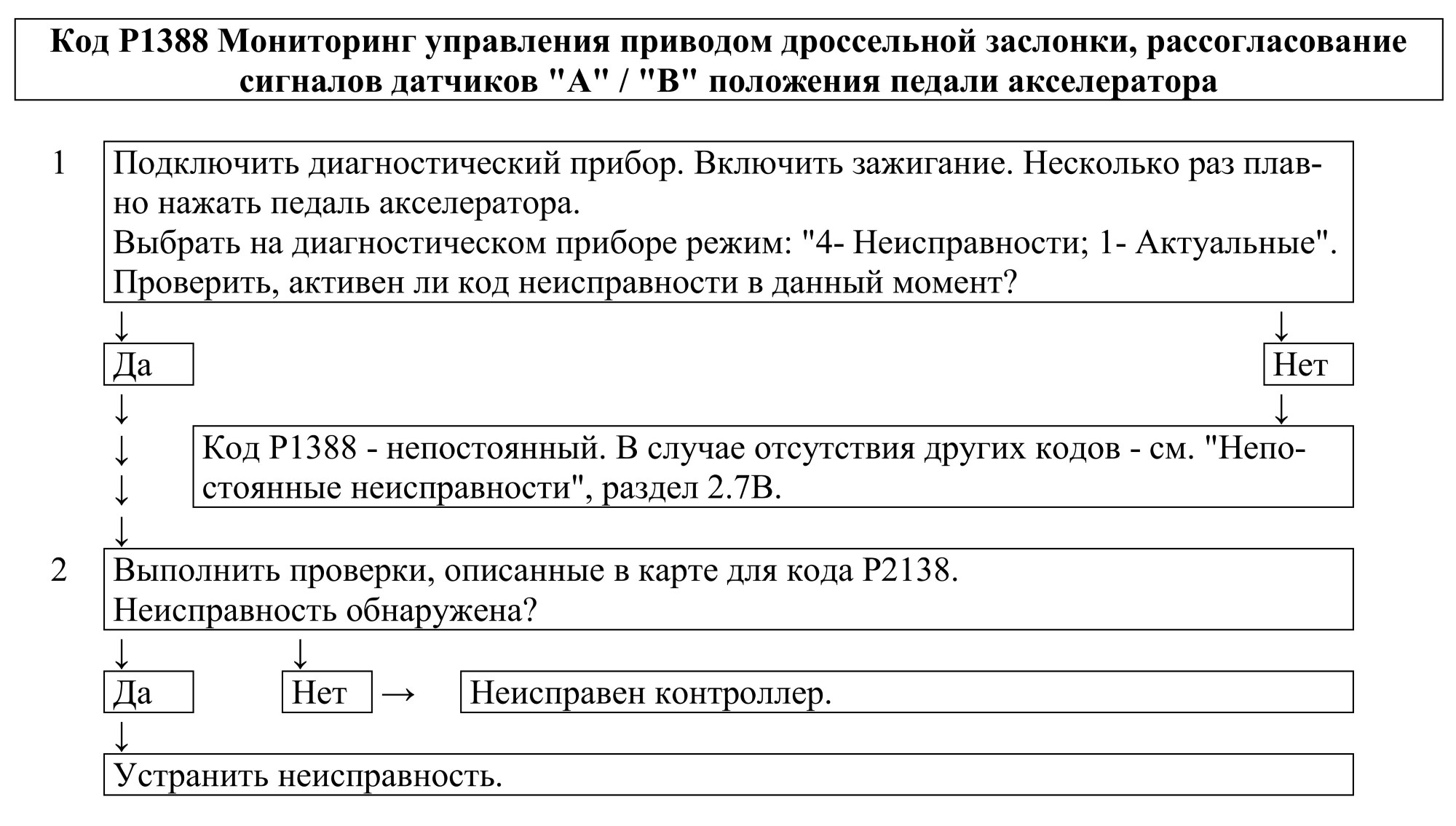

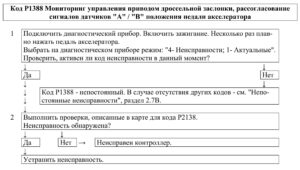

Описание проверок.

Последовательность соответствует цифрам на карте.

1. С помощью диагностического прибора проверяется, активен ли код Р1388 в момент диагностики.

2. Выполняется проверка в соответствии с картой для кода Р2138.

Диагностическая информация.

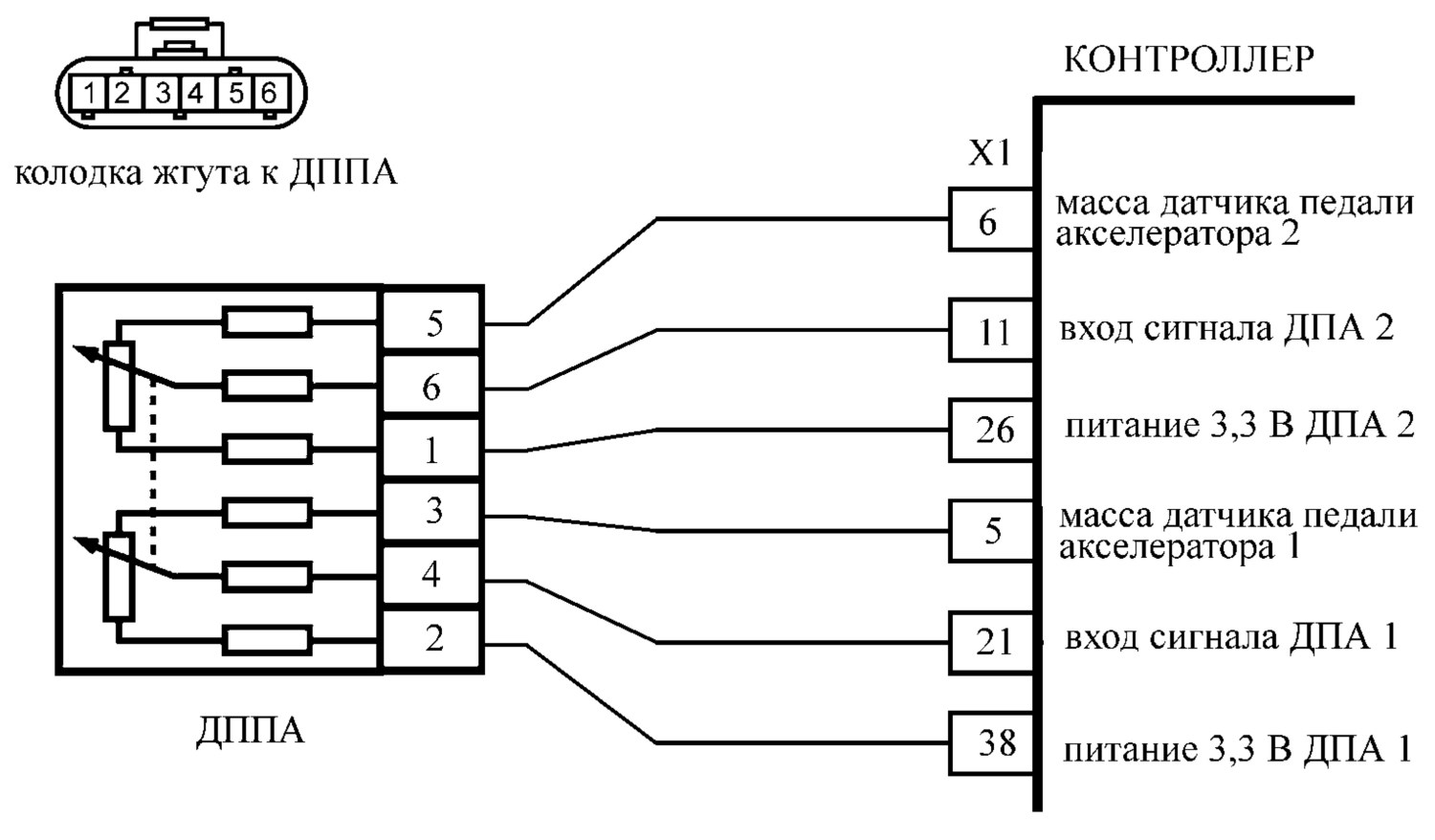

При обнаружении рассогласования сигналов ДППА А и ДППА В, система управления двигателем будет работать в аварийном режиме до конца текущей поездки:

– обесточивание электропривода дроссельной заслонки и ограничение оборотов двигателя (2500 об/мин).

Диагностический прибор в режиме “1 – Параметры; 6 – Доп. Параметры; 3 – Входы АЦП” показывает сигналы ДППА А (UPWG1ROH) и ДППА В (UPWG2ROH) в вольтах.

Сигналы ДППА А и ДППА В увеличиваются пропорционально нажатию педали акселератора. При любом положении педали акселератора сигнал ДППА А должен быть в два раза больше сигнала ДППА В.

При отпущенной педали акселератора сигнал ДППА А должен находится в диапазоне 0,31…0,56 В, сигнал ДППА В должен находится в диапазоне 0,15…0,28 В.

Для расчета положения педали акселератора, выраженного в процентах (WPED), используется минимальный сигнал из UPWG1ROH и 2 × UPWG2ROH.

При каждом включении зажигания, контроллер определяет нулевое положение педали акселератора. Положение 100 % достигается при напряжении 1,52 В/ 0,76 В с датчика ДППА А/ ДППА В.
