P1336 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P1336. Мониторинг управления приводом дроссельной заслонки, рассогласование сигналов датчиков “А”/ “В” положения дроссельной заслонки.

Код Р1336 заносится, если:

– зажигание включено;

– сумма сигналов ДПДЗ А и ДПДЗ В отличаются от опорного напряжения 3,3 В более чем на 0,3 В в течение 0,5 с.

Сигнализатор неисправностей загорается через 5 c после возникновения кода неисправности.

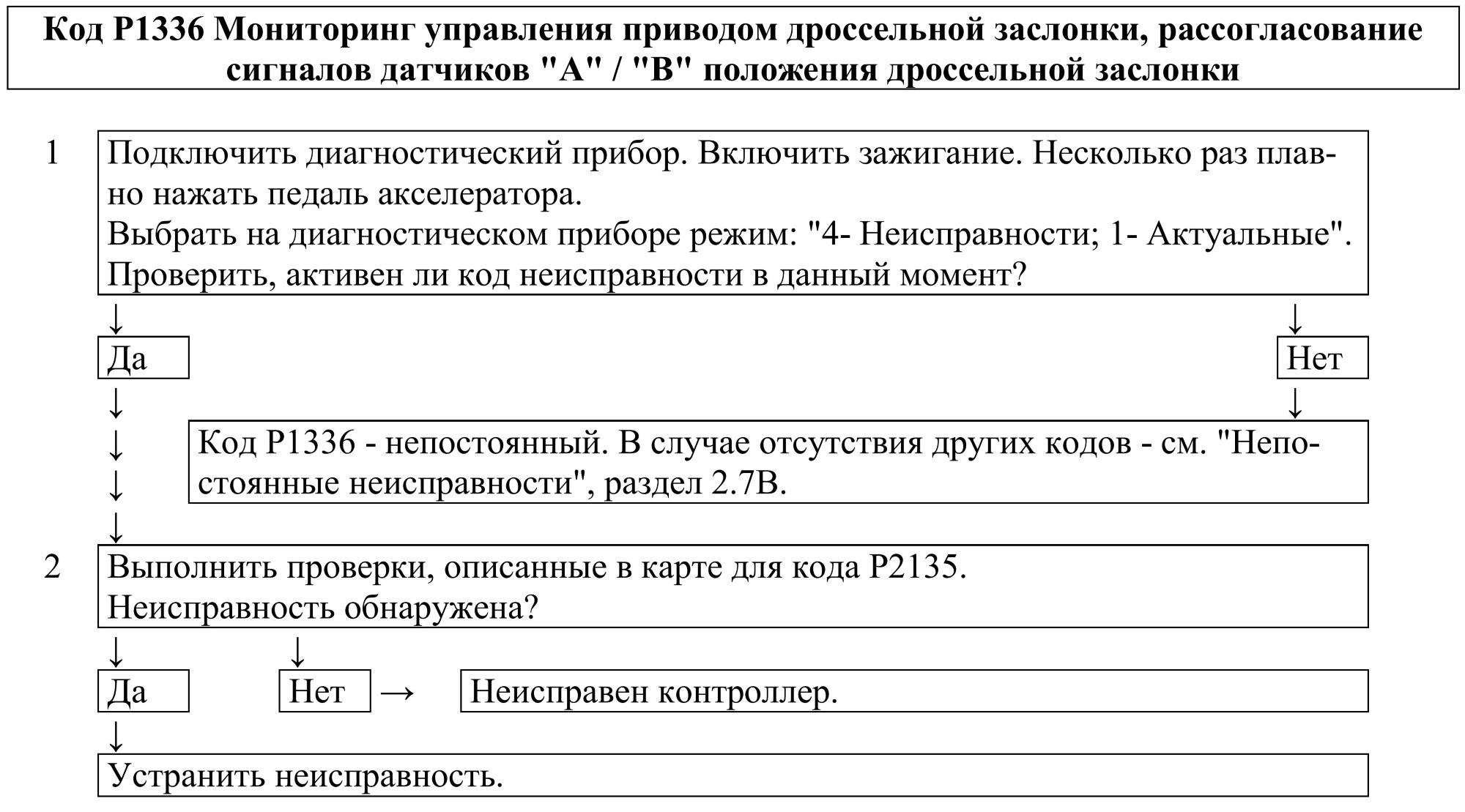

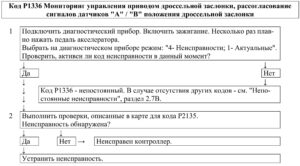

Описание проверок.

Последовательность соответствует цифрам на карте.

1. С помощью диагностического прибора проверяется, активен ли код Р1336 в момент диагностики.

2. Выполняется проверка в соответствии с картой для кода Р2135.

Диагностическая информация.

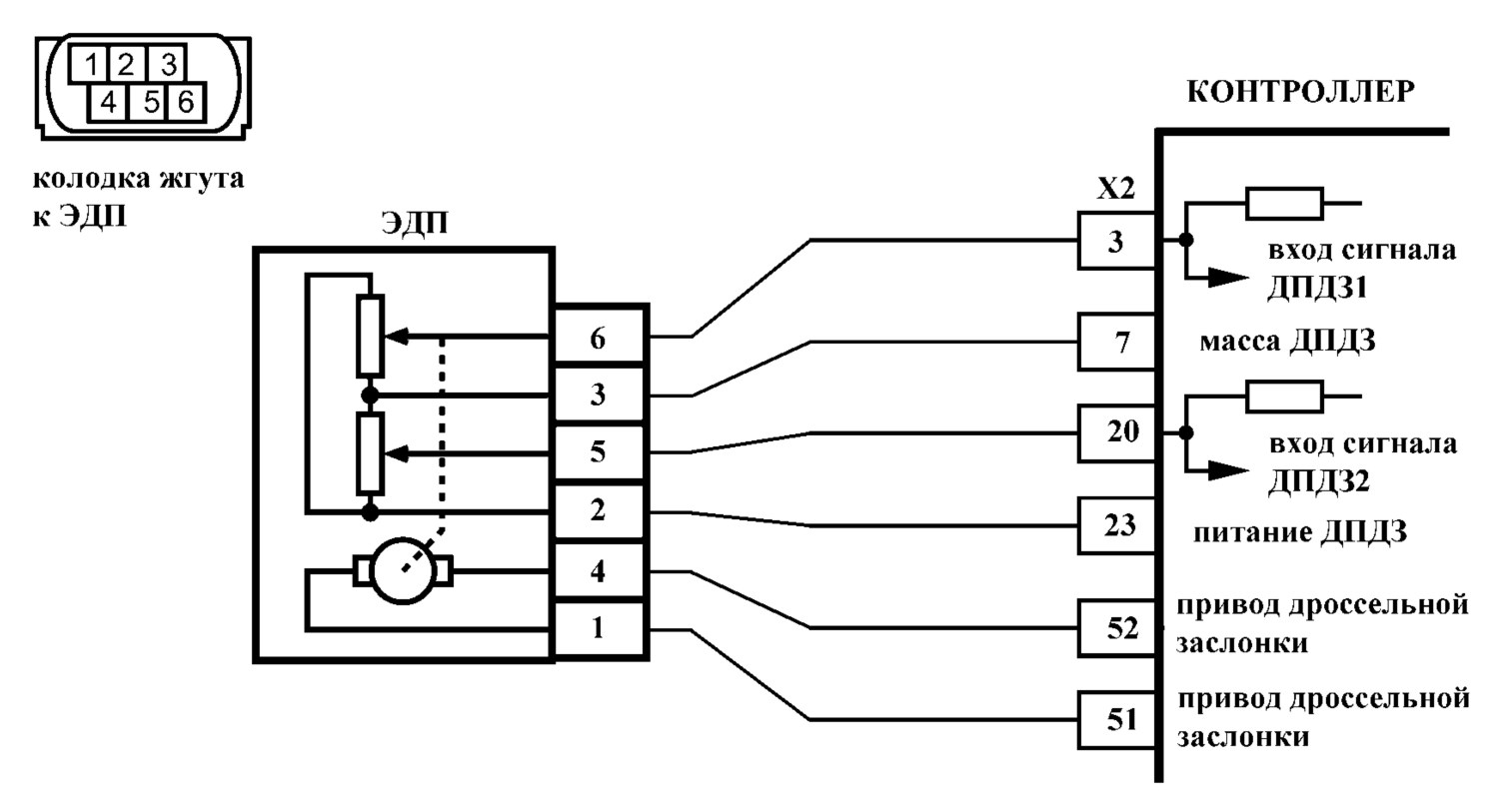

Диагностический прибор в режиме “1 – Параметры; 6 – Доп. Параметры; 3 – Входы АЦП” показывает сигналы ДПДЗ А (UDKP1) и ДПДЗ В (UDKP2) в вольтах.

При открытии дроссельной заслонки сигнал ДПДЗ А увеличивается, сигнал ДПДЗ В уменьшается.

При полностью закрытой дроссельной заслонке сигнал ДПДЗ А должен находится в диапазоне 0,2…0,4 В, сигнал ДПДЗ В должен находится в диапазоне 2,9…3,1 В.

Контроллер пересчитывает вольтовые сигналы ДПДЗ А и ДПДЗ В в процент открытия дроссельной заслонки.

Диагностический прибор в режиме “1 – Параметры; 1 – Общий просмотр” отображает процент открытия дроссельной заслонки WDKBA, который рассчитывается как среднее арифметическое сигналов ДПДЗ А (%) и ДПДЗ В (%). 0 % соответствует полностью закрытой дроссельной заслонке. 100 % соответствует максимальному открытию дроссельной заслонки.

Сигналы ДПДЗ А и ДПДЗ В рассогласованы, если выполняется следующее условие:

|3,3 В – (UDKP1 + UDKP2)| > 0,3 В.

При обнаружении рассогласования сигналов ДПДЗ А и ДПДЗ В, система управления двигателем будет работать в аварийном режиме до конца текущей поездки:

– обесточивание электропривода дроссельной заслонки и ограничение оборотов двигателя (2500 об/мин).

В случае замены ЭДП или контроллера ЭСУД, или сброса контроллера с помощью диагностического прибора (режим “5 – Доп. испытания; 1 – Сброс ЭБУ с инициализацией”) необходимо выполнить процедуру адаптации нуля дроссельной заслонки.

Для этого на стоящем автомобиле необходимо включить зажигание, выждать 30 с, выключить зажигание, дождаться отключения главного реле.

Адаптация будет прервана, если:

– прокручивается двигатель;

– автомобиль движется;

– нажата педаль акселератора;

– температура двигателя ниже 5 °С или выше 100 °С;

– температура окружающего воздуха ниже 5 °С.

Если электропривод дроссельной заслонки обесточен, с помощью прямой и возвратной пружин дроссельная заслонка удерживается в положении Limp home (6-7%).
