P0692 (P0694) – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P0692 (P0694). Реле вентилятора 1 (2), замыкание цепи управления на бортовую сеть.

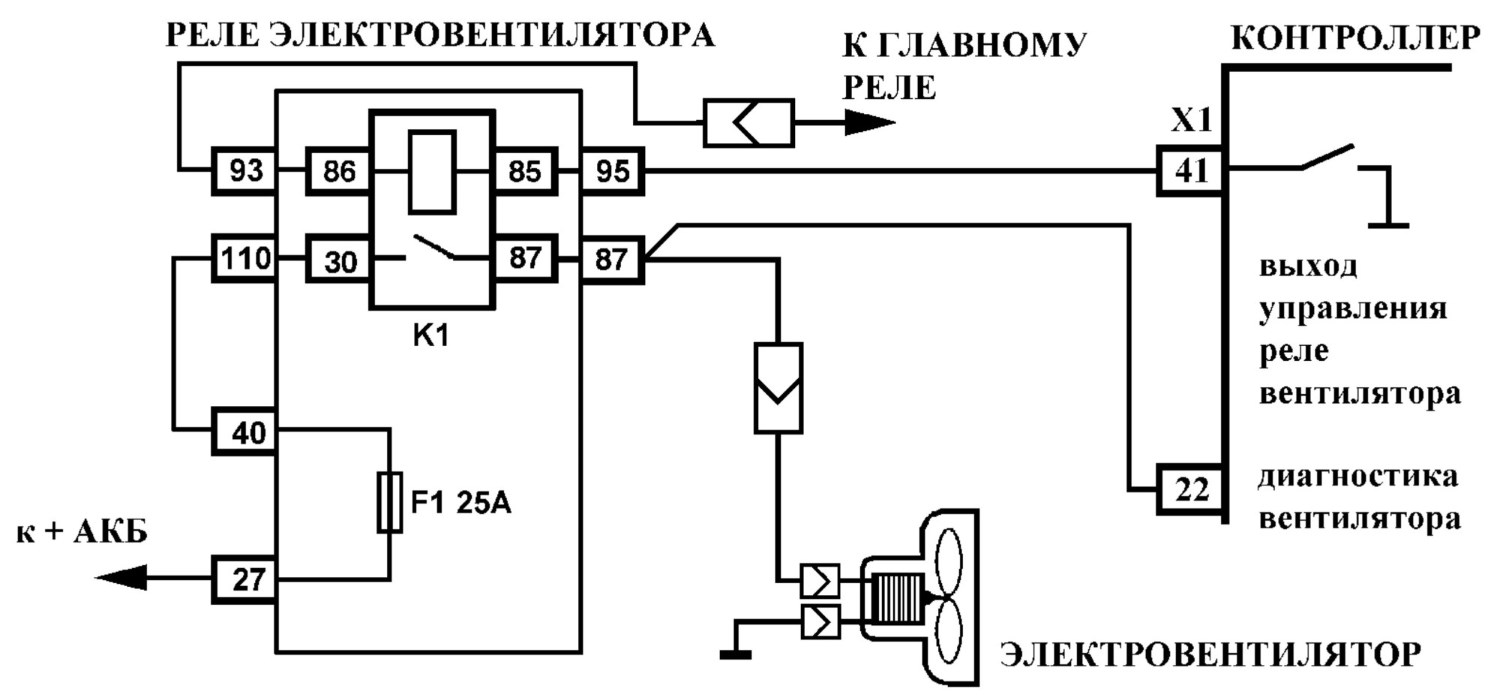

Электрическая цепь вентилятора системы охлаждения автомобилей семейства LADA KALINA.

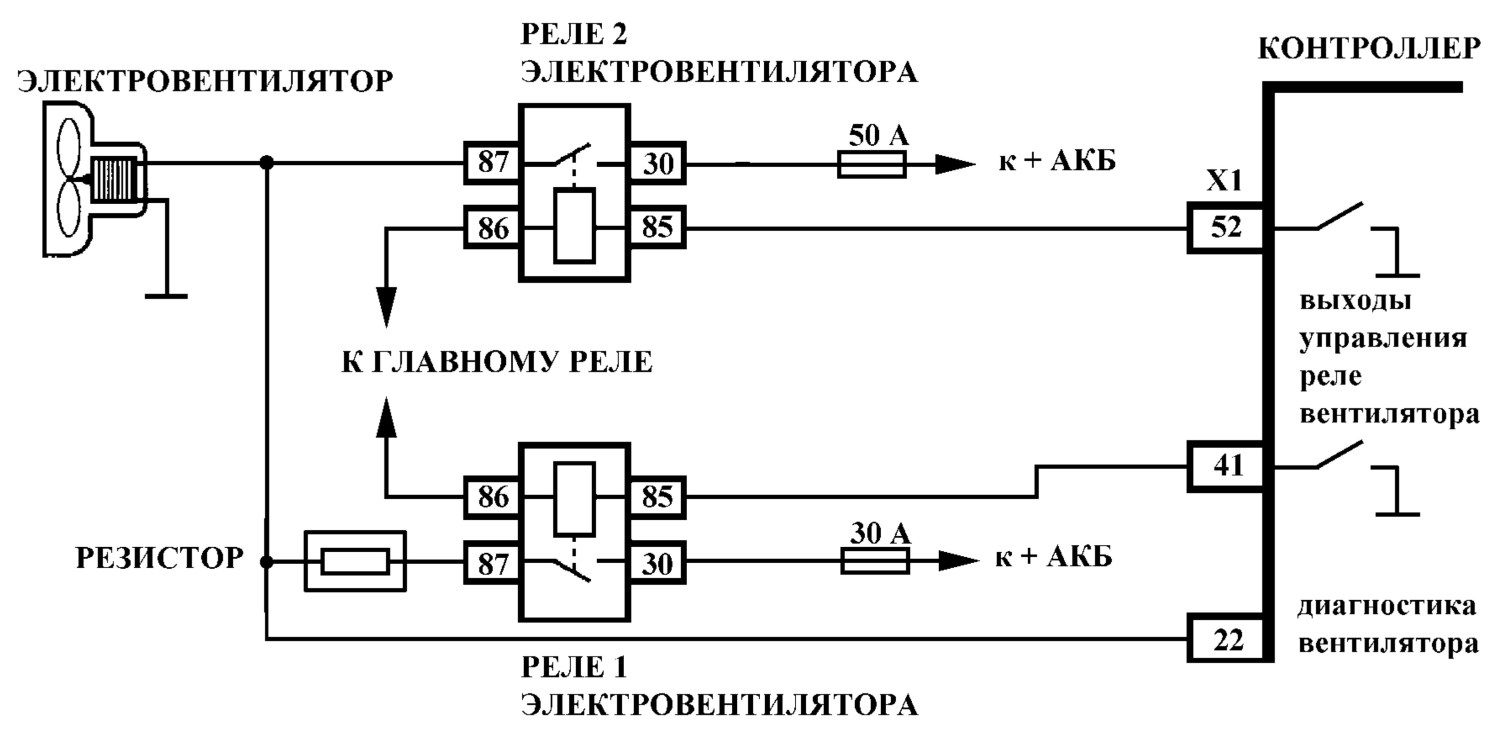

Электрическая цепь вентилятора системы охлаждения автомобилей семейства LADA PRIORA.

Код Р0692 (Р0694) заносится если:

– двигатель работает;

– самодиагностика драйвера реле вентилятора определила на выходе замыкание на источник питания.

Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.

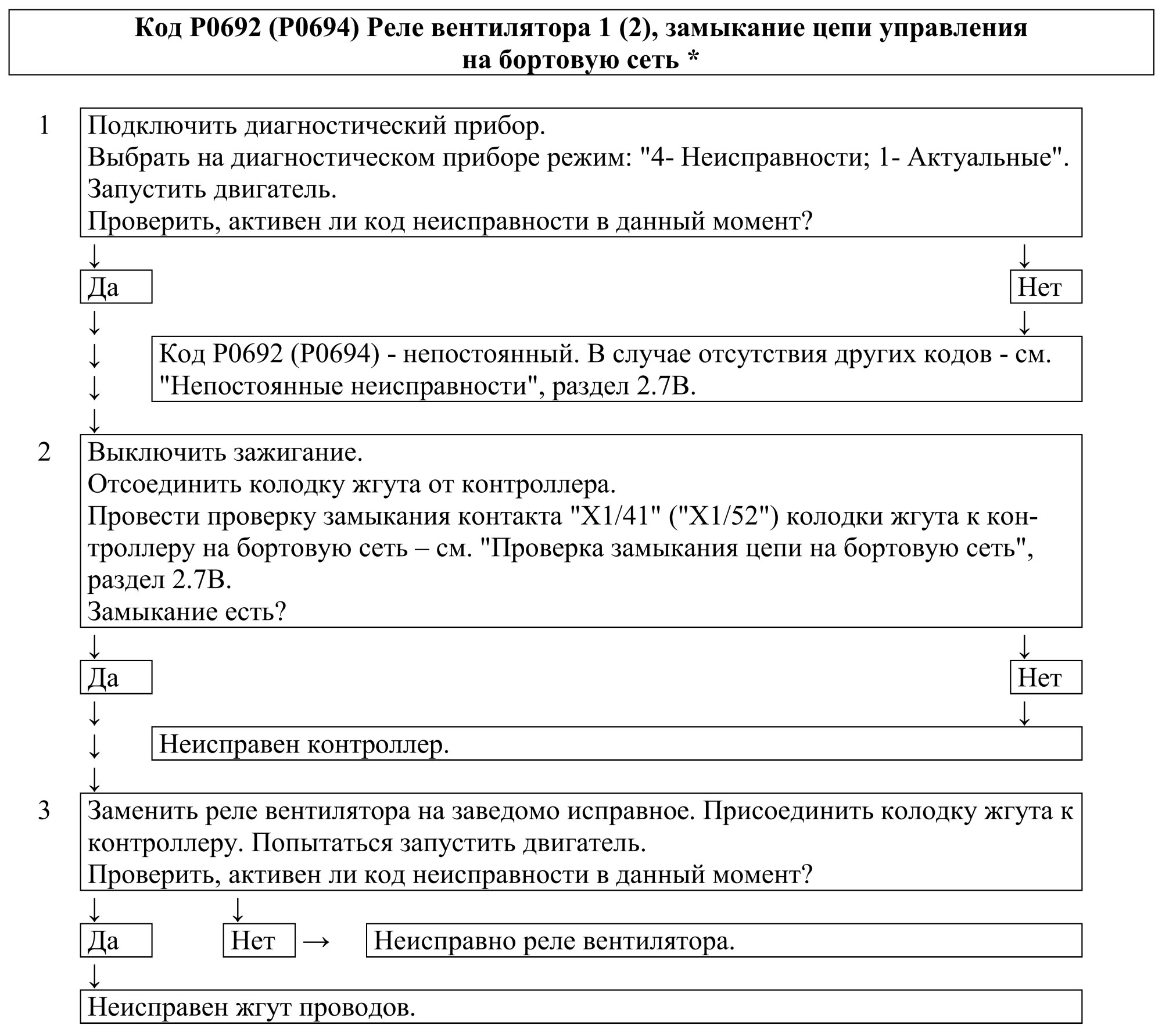

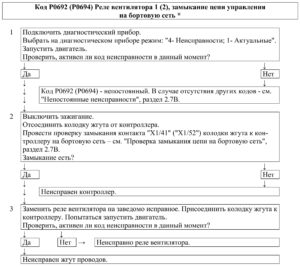

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется наличие постоянной неисправности.

2. Определяется наличие замыкания на источник питания цепи управления реле вентилятора.

3. Проверяется исправность реле вентилятора.

Диагностическая информация.

В контроллере используется драйвер реле вентилятора, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепи управления реле.

Замыкание цепи управления на источник питания может быть определено в момент, когда контроллер выдает команду на включение вентилятора.

Электродвигатель вентилятора может быть включен с помощью диагностического прибора в режиме “2 – Управление ИМ; Вентилятор 1 (2)”.
