P0118 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P0118. Цепь датчика температуры охлаждающей жидкости, высокий уровень сигнала.

Код Р0118 вводится в память контроллера, если напряжение сигнала датчика WTMOT более 3,22 В.

Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.

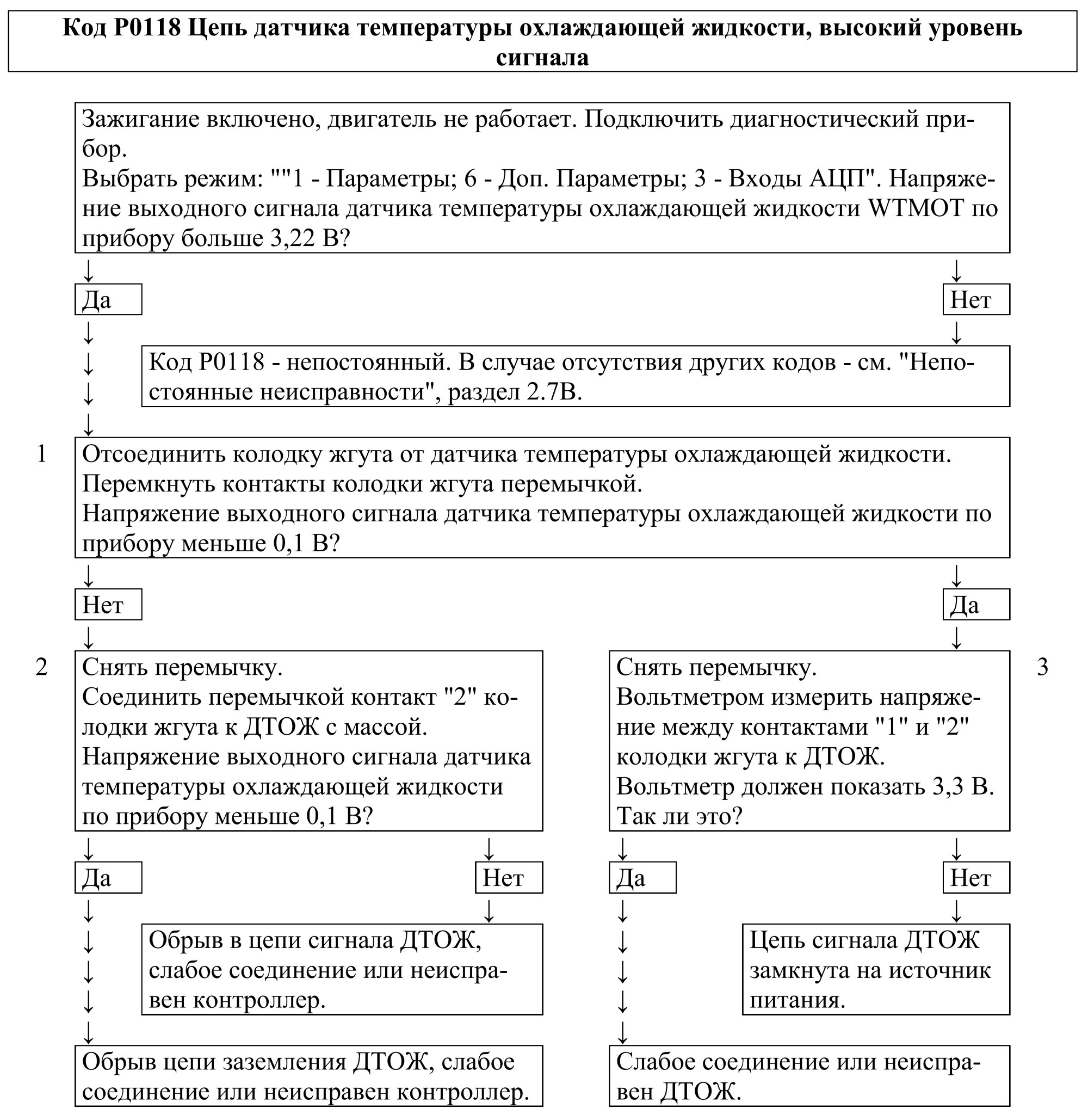

Описание проверок.

1. В ходе этой проверки моделируются условия кода Р0117 – высокая температура/ низкое сопротивление датчика.

Если контроллер получает сигнал низкого напряжения (высокая температура), а диагностический прибор показывает 135 °С и выше, то контроллер и цепь датчика температуры охлаждающей жидкости исправны.

2. Проверяется цепь сигнала датчика на обрыв.

3. При отключенном датчике напряжение между контактами “1” и “2” колодки жгута к ДТОЖ должно быть около +3,3 В.

Диагностическая информация.

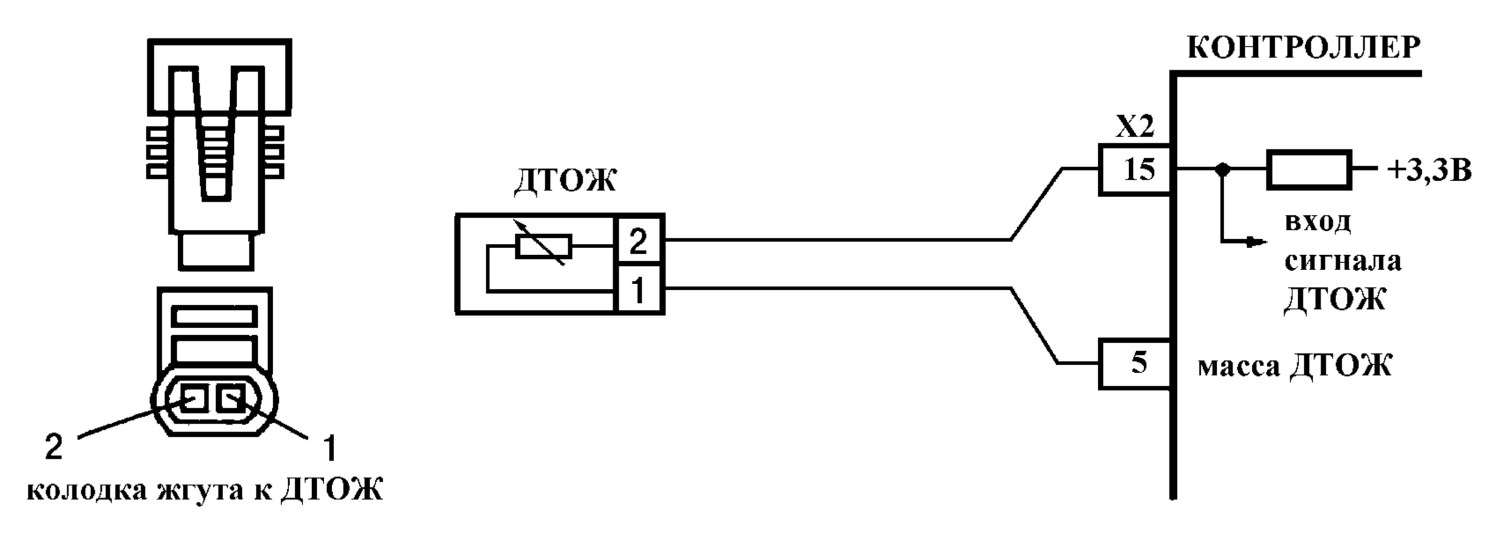

Контроллер выдает в цепь ДТОЖ напряжение 3,3 В через внутренний резистор 2,61 кОм.

При обнаружении неисправности ДТОЖ контроллер рассчитывает значение температуры охлаждающей жидкости по специальному алгоритму.

Необходимо проверить цепь заземления датчиков на наличие неисправной проводки или соединения. Проверьте контакты датчика на надежность соединений.
