P2127 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P2127. Цепь датчика положения педали В, низкий уровень сигнала.

Код Р2127 заносится, если:

– зажигание включено;

– сигнал датчика положения педали акселератора В (UPWG2ROH) меньше 0,1 В в течение 0,2 с.

Сигнализатор неисправностей загорается через 5 c после возникновения кода неисправности.

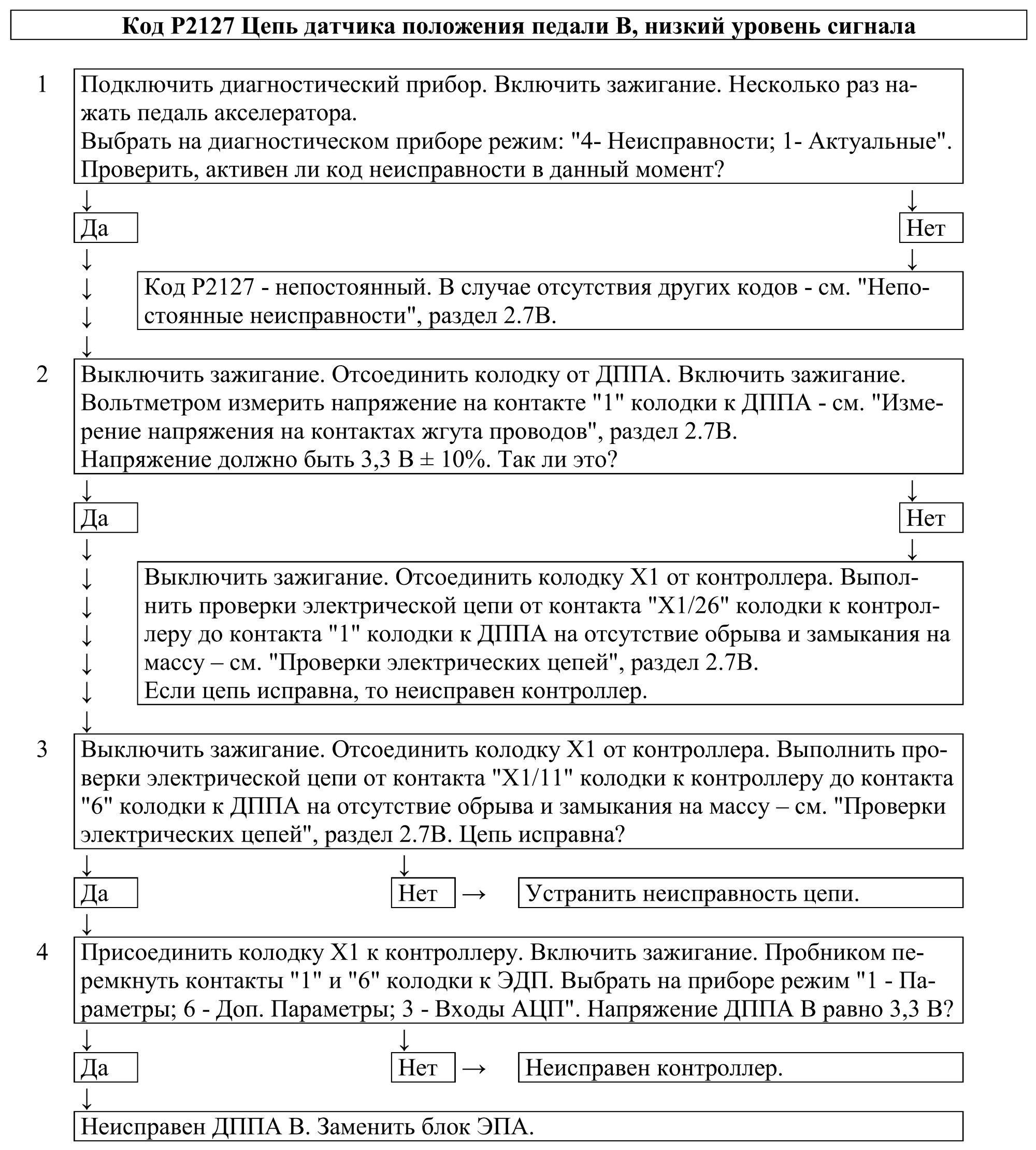

Описание проверок.

Последовательность соответствует цифрам на карте.

1. С помощью диагностического прибора проверяется, активен ли код Р2127 в момент диагностики.

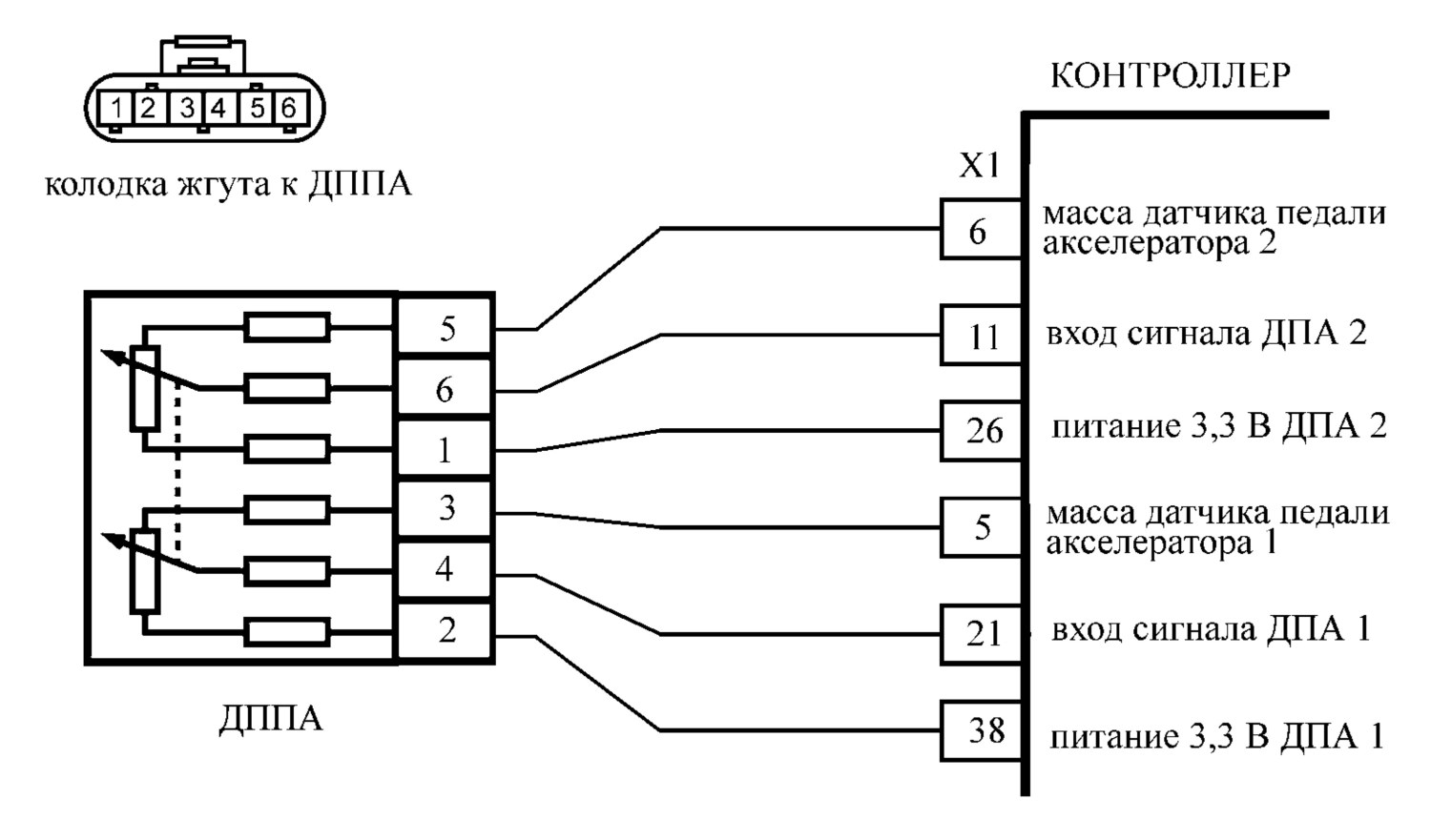

2. Выполняется проверка контроллера: на контакт “1” колодки к ДППА должно поступать опорное напряжение 3,3 В с контроллера.

3. Выполняется проверка сигнальной цепи на наличие обрыва или замыкания на массу.

4. Выполняется проверка контроллера: при перемыкании контактов “1” и “6” колодки к ДППА с помощью пробника сигнал ДППА В на диагностическом приборе должен изменяться.

Диагностическая информация.

При обнаружении неисправности цепи ДППА В система управления двигателем будет работать в аварийном режиме до конца текущей поездки.

Возможны следующие аварийные режимы:

– ограничение мощности двигателя, если исправна цепь ДППА А;

– холостой ход, если неисправны цепи ДППА А и ДППА В.

Диагностический прибор в режиме “1 – Параметры; 6 – Доп. Параметры; 3 – Входы АЦП” показывает сигналы ДППА А (UPWG1ROH) и ДППА В (UPWG2ROH) в вольтах.

Сигналы ДППА А и ДППА В увеличиваются пропорционально нажатию педали акселератора. При любом положении педали акселератора сигнал ДППА А должен быть в два раза больше сигнала ДППА В.

При отпущенной педали акселератора сигнал ДППА А должен находится в диапазоне 0,31…0,56 В, сигнал ДППА В должен находится в диапазоне 0,15…0,28 В.

Для расчета положения педали акселератора, выраженного в процентах (WPED), используется минимальный сигнал из UPWG1ROH и 2 × UPWG2ROH.

При каждом включении зажигания, контроллер определяет нулевое положение педали акселератора. Положение 100 % достигается при напряжении 1,52 В/ 0,76 В с датчика ДППА А/ ДППА В.
