Регулировка клапанов FAW.

Регулировка клапанов FAW.

Регулировка клапанов двигателей автомобилей FAW.

CA 6DL2 E3 либо E4.

Процедура регулировки клапанов DL2 E3, E4.

Температура двигателя ниже 60 ˚С.

1-ый цилиндр в ВМТ такта сжатия (после установки метки покачайте рокеры впускных и выпускных клапанов 1-го цилиндра: они должны быть свободными).

Вращайте коленвал в направлении против часовой стрелки.

Зазор:

Впускные клапана – 0.3 мм.

Выпускные клапана – 0.4 мм.

Моторный тормоз не регулируется.

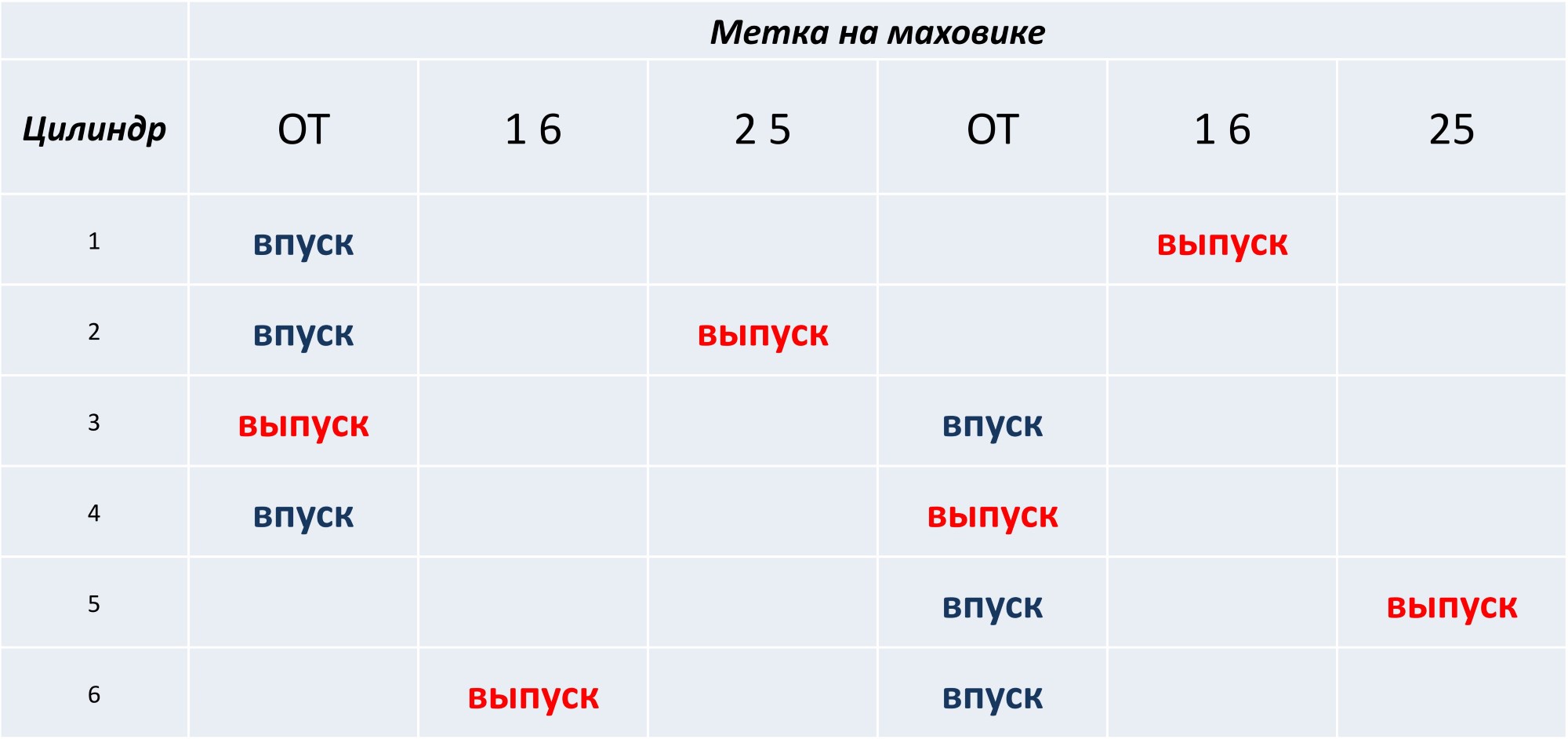

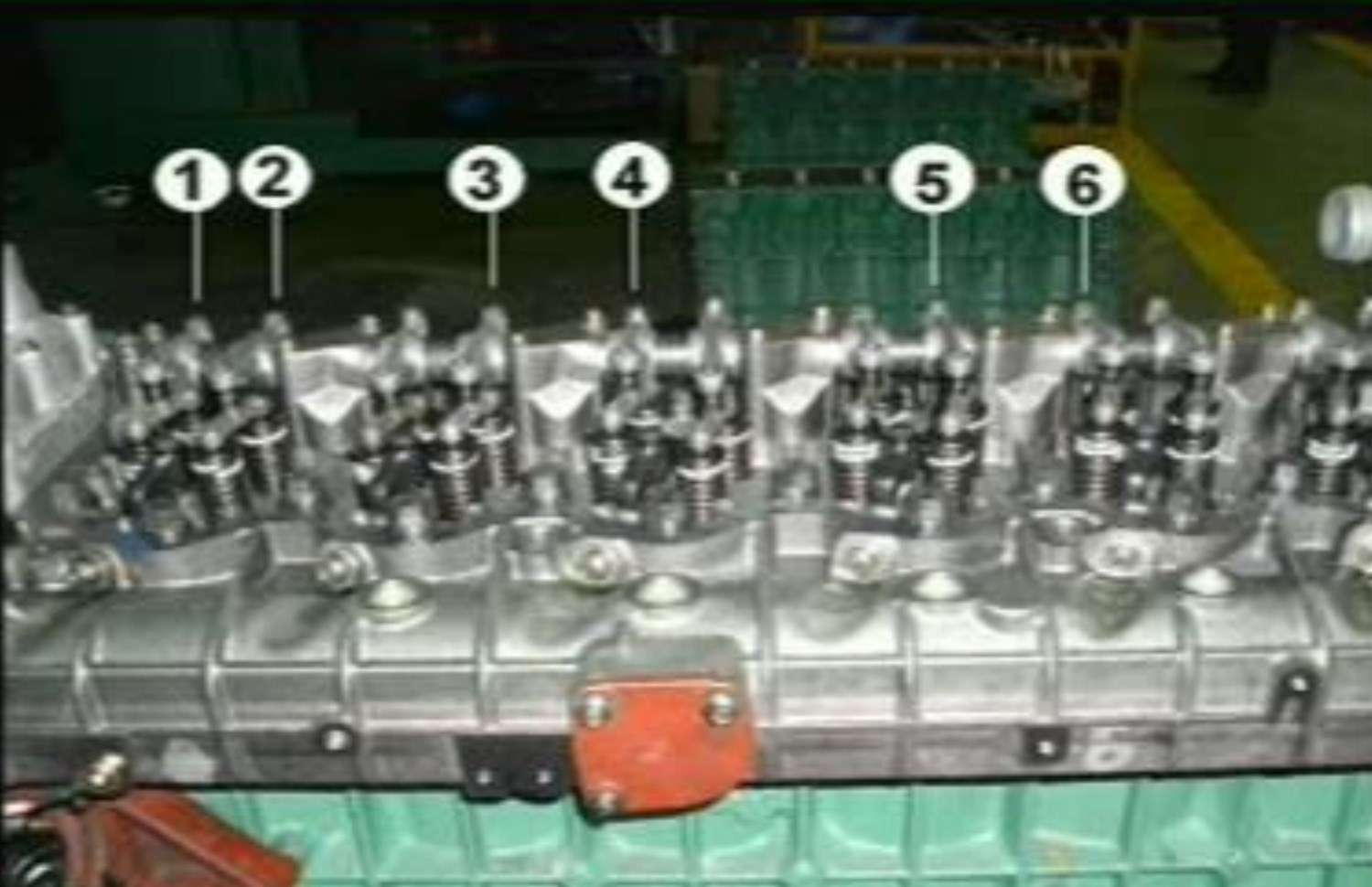

Установить ДВС в ВМТ 1-го цилиндра такт сжатия. Регулируем выпускные клапана 1, 3, 5. Впускные клапана 1,2,4. Проворачиваем коленвал на 360 градусов и регулируем оставшиеся клапана

CA 6DL2 E5.

Процедура регулировки клапанов DL2 E5.

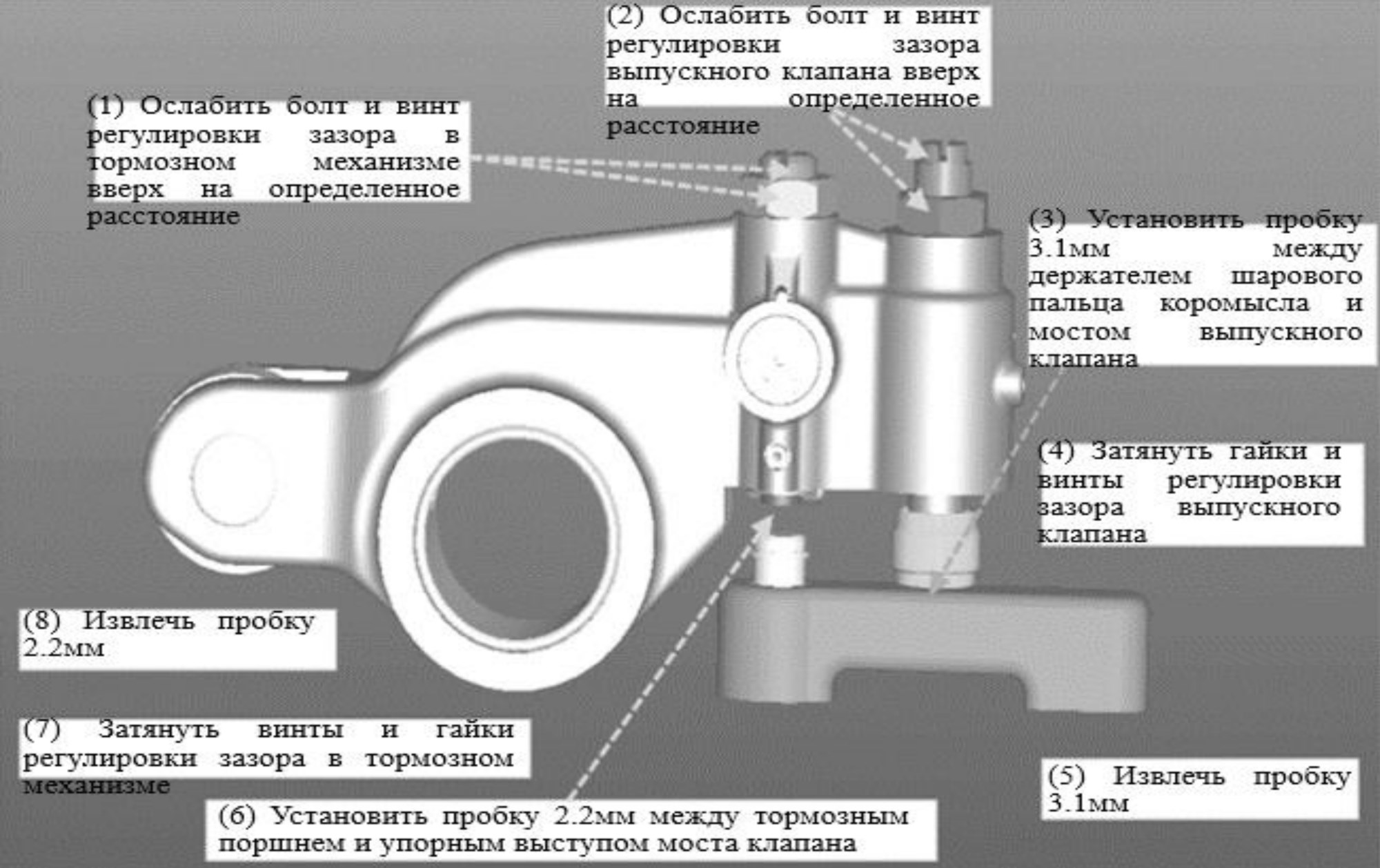

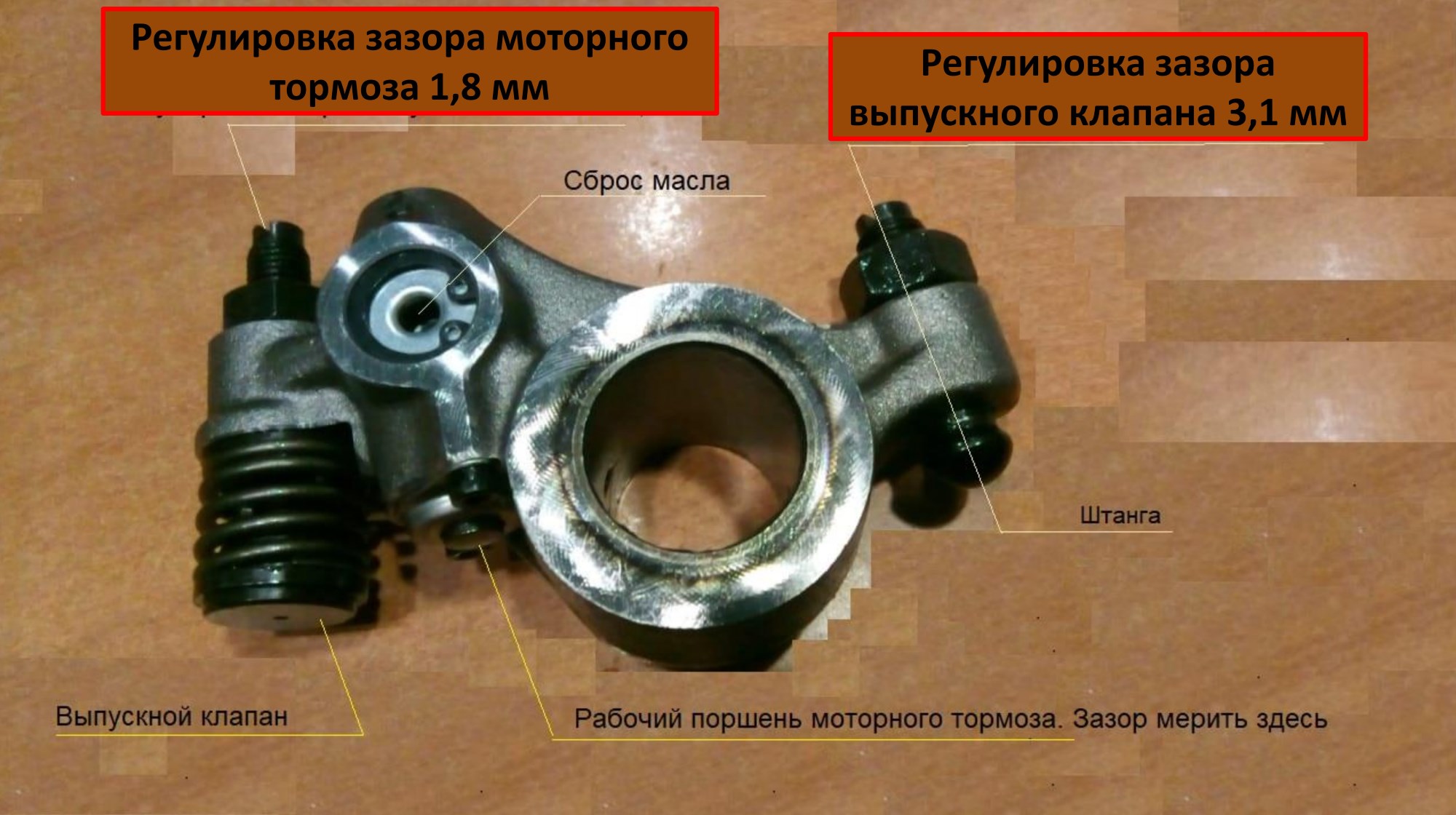

В отличии от двигателя DM на DL при регулировке выпускного клапана сначала регулируется моторный тормоз 1,8 мм (штанга), а потом клапан 3,1 мм (коромысло), зазор впускного клапана 0,3-0,35 мм (коромысло).

CA 6DМ2.

Регулируемый моторный тормоз DM2 тягач.

Нерегулируемый моторный тормоз DM2 тягач.

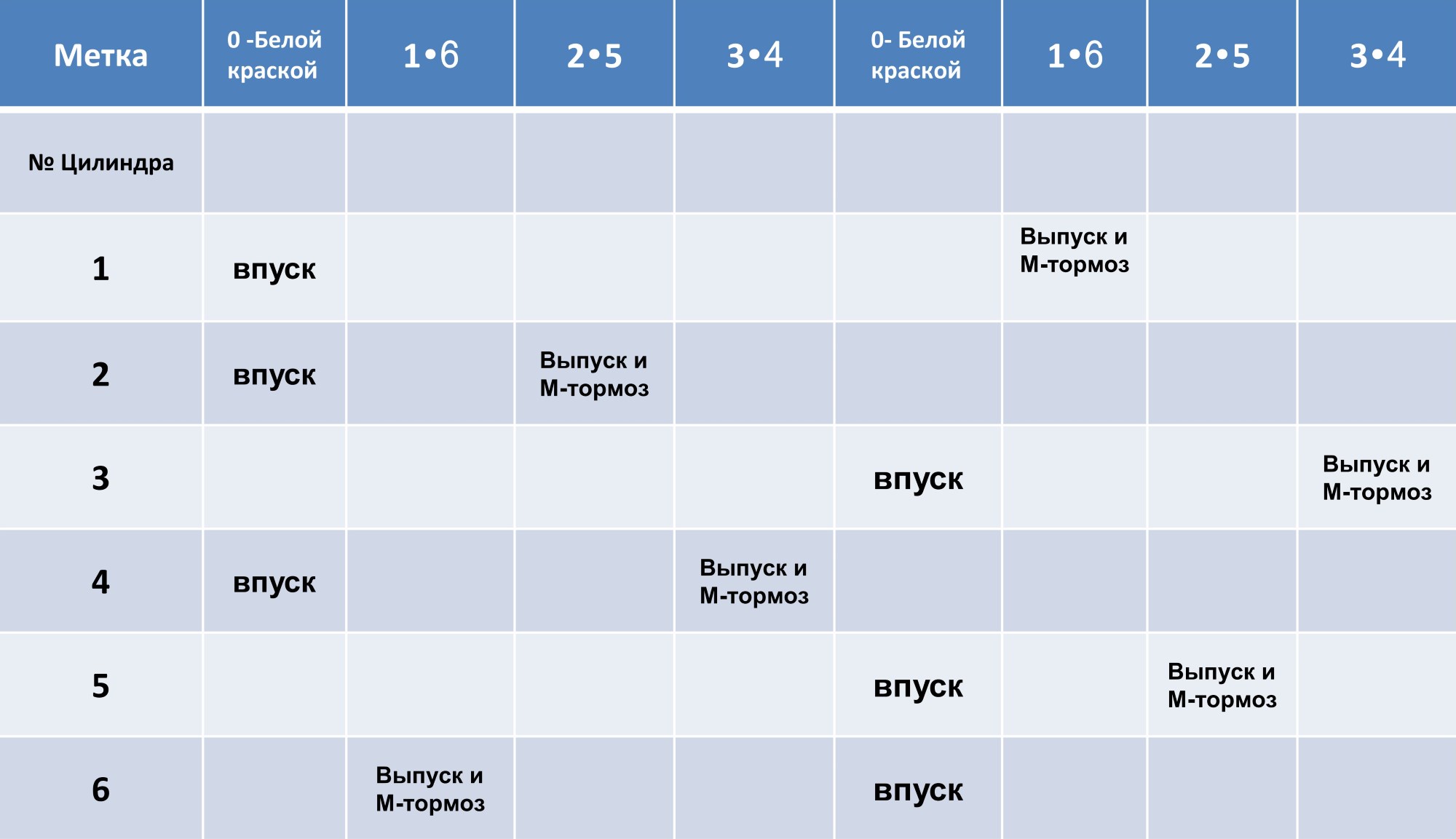

Процедура регулировки зазоров клапанов ГБЦ 6DM.

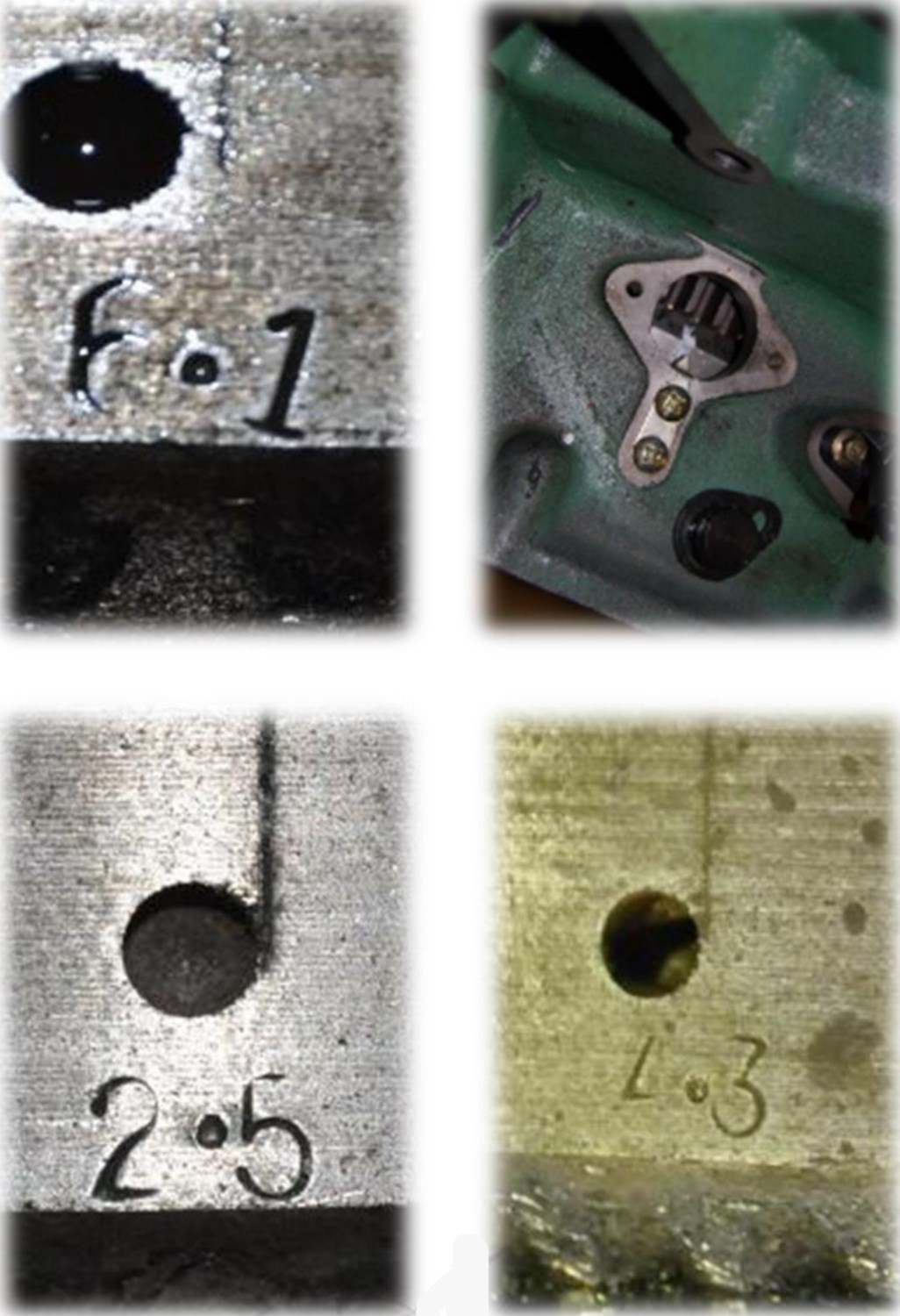

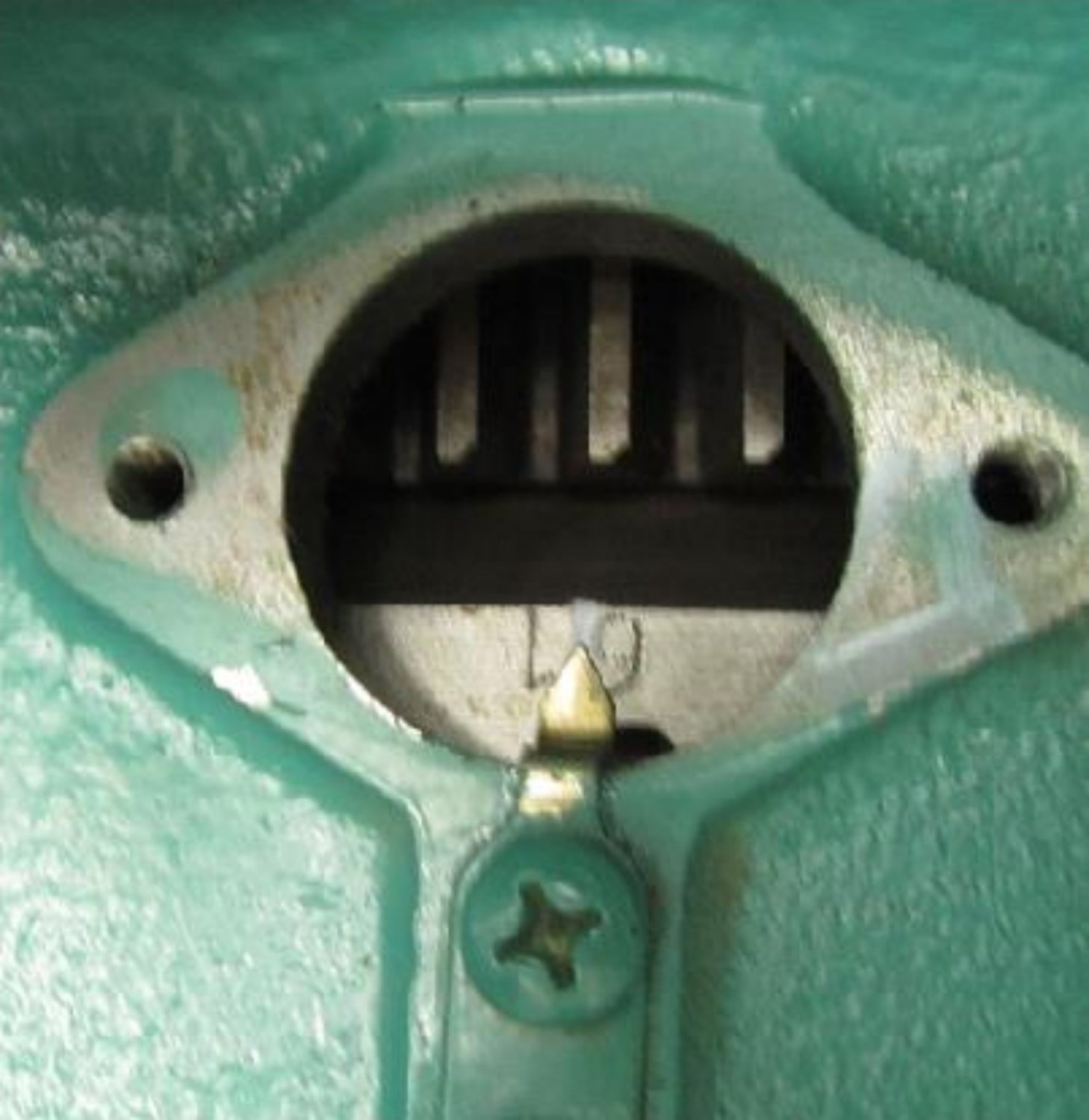

Убедиться в том, что первый цилиндр находиться в ВМТ такта сжатия.

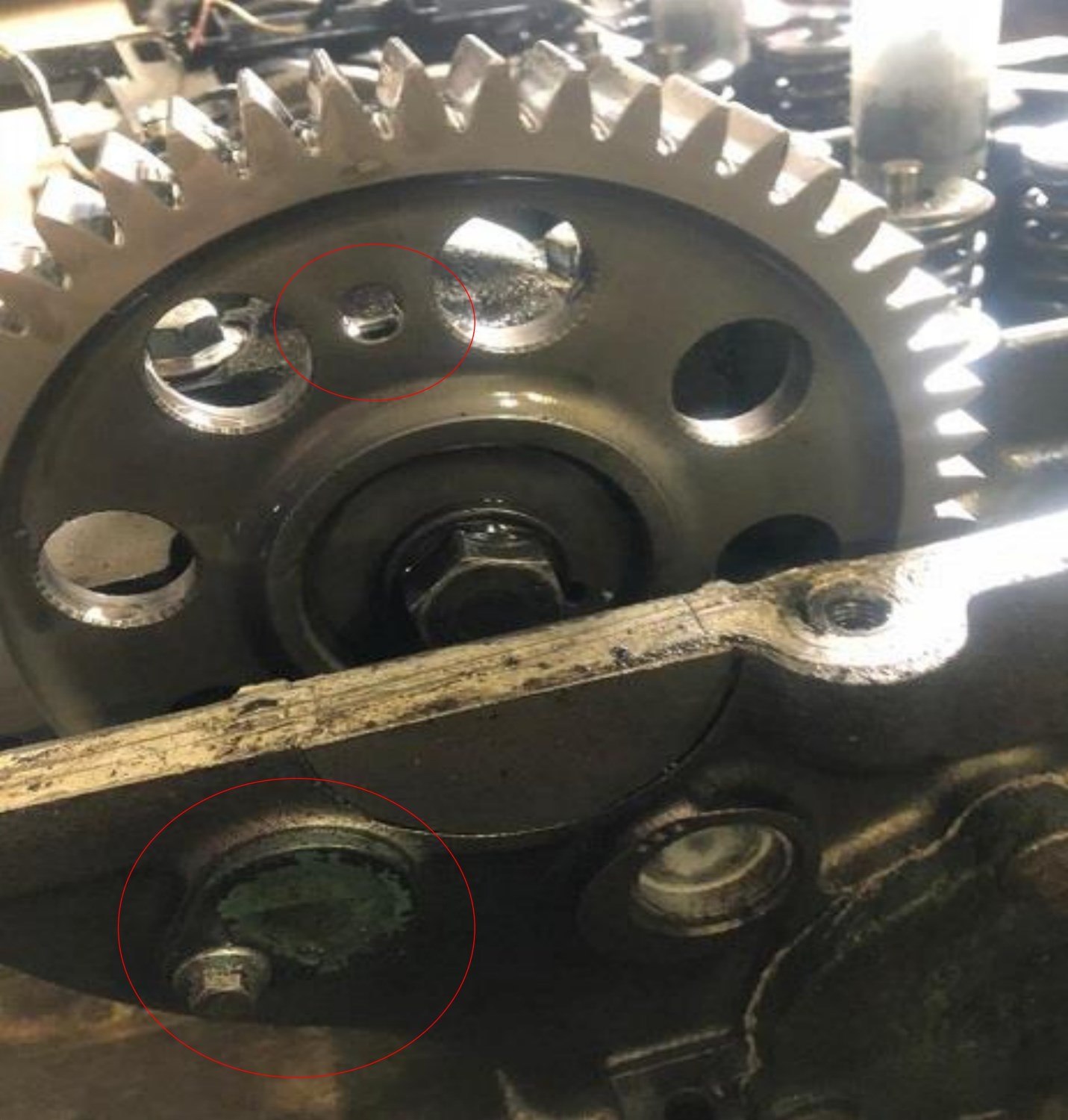

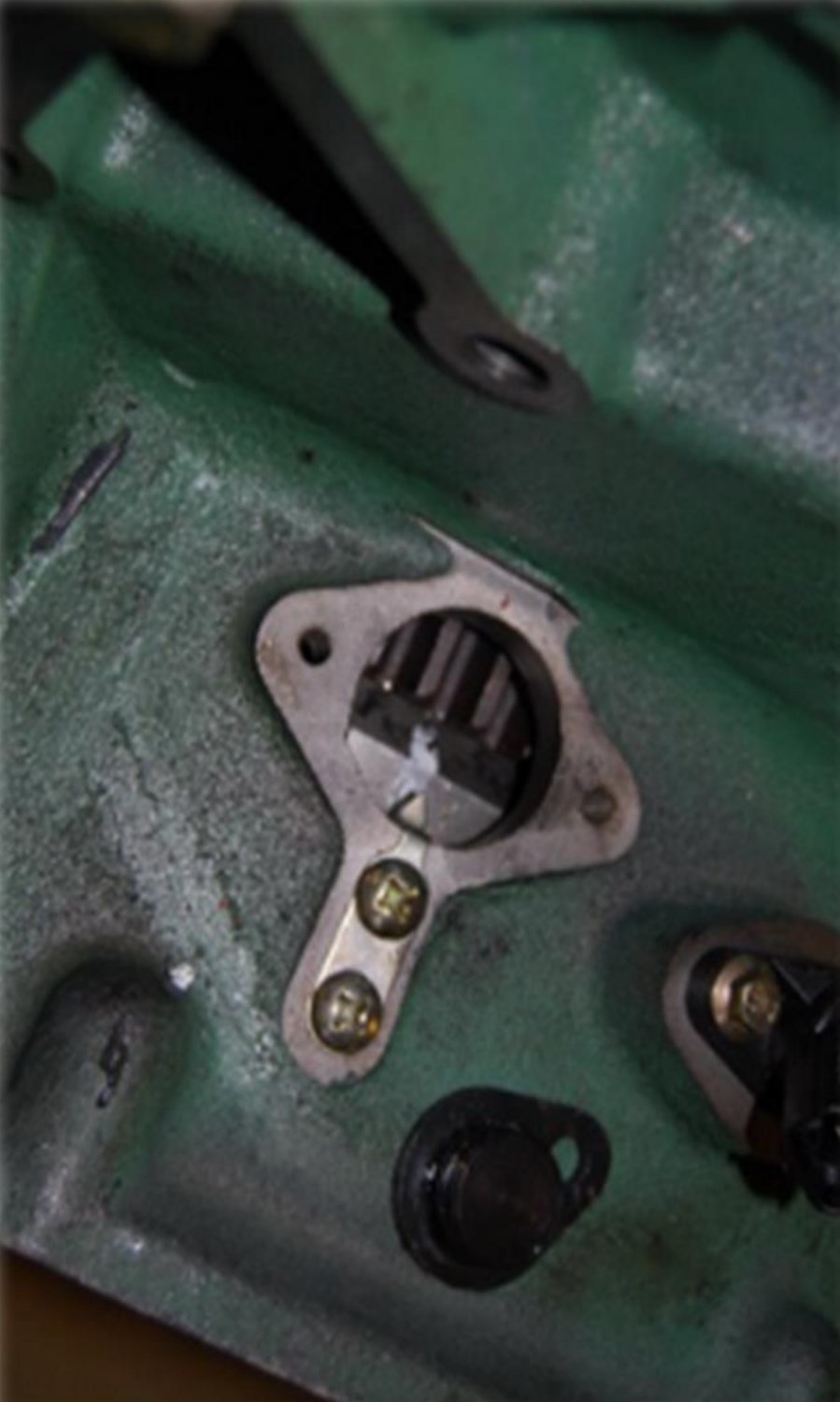

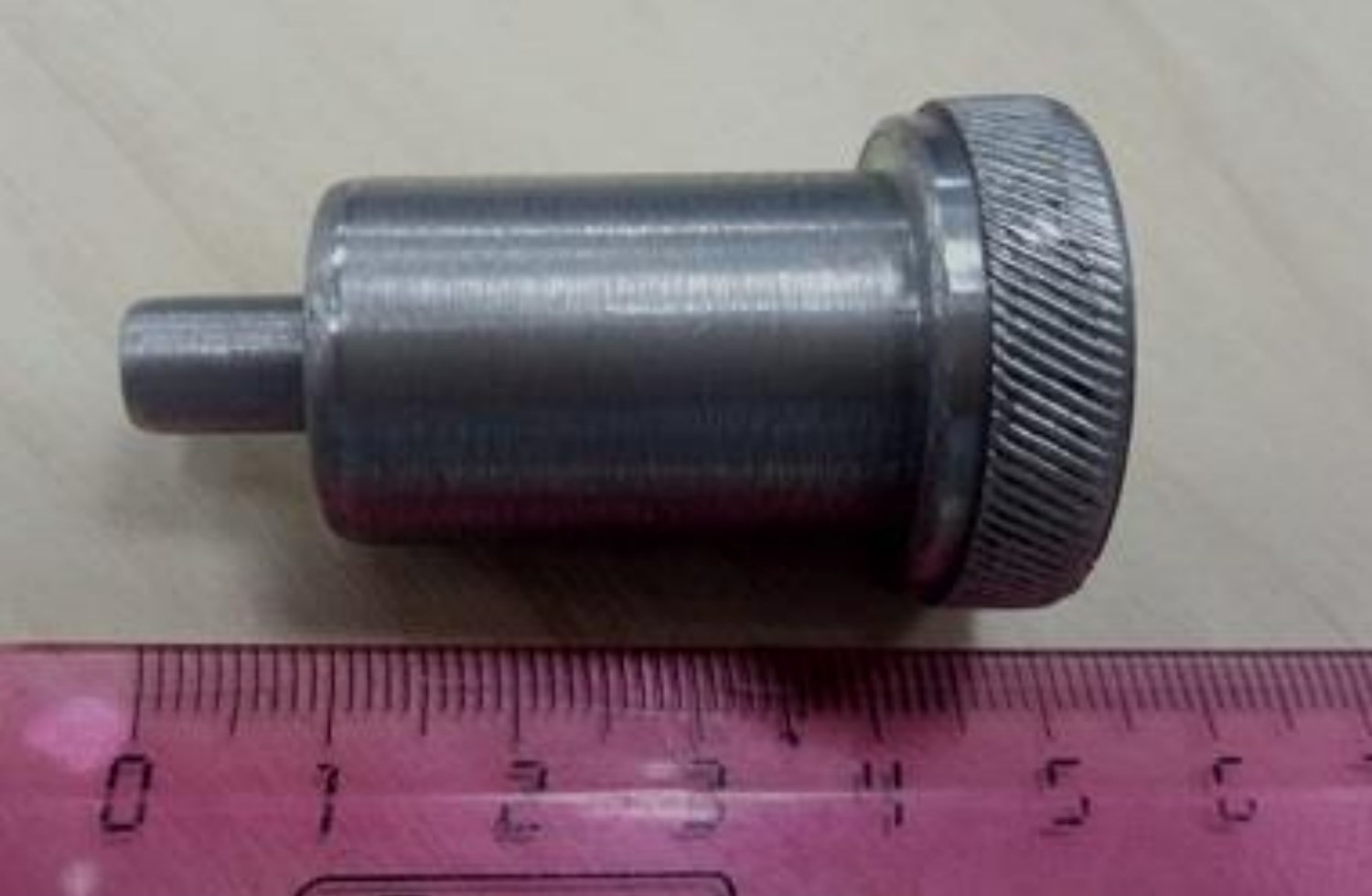

Для двигателя DL можем убедиться только, сняв клапанную крышку, для DM необходимо установить фиксатор в шестерню распределительного вала.

Процедура регулировки клапанов DM2.

Температура двигателя ниже 60 ˚С

1-ый цилиндр в ВМТ такта сжатия (после установки метки покачайте рокер выпускных клапанов 1-го цилиндра: он должен быть свободным).

Вращайте коленвал в направлении против часовой стрелки .

Зазор:

Впускные клапана – 0.3 мм.

Выпускные клапана – 3.0 мм.

Моторный тормоз – 2,2 мм.

Сначала регулируем зазор выпускного клапана, потом регулируем моторный тормоз.

CA 6DМ3.

Особенность при сборке и регулировке.

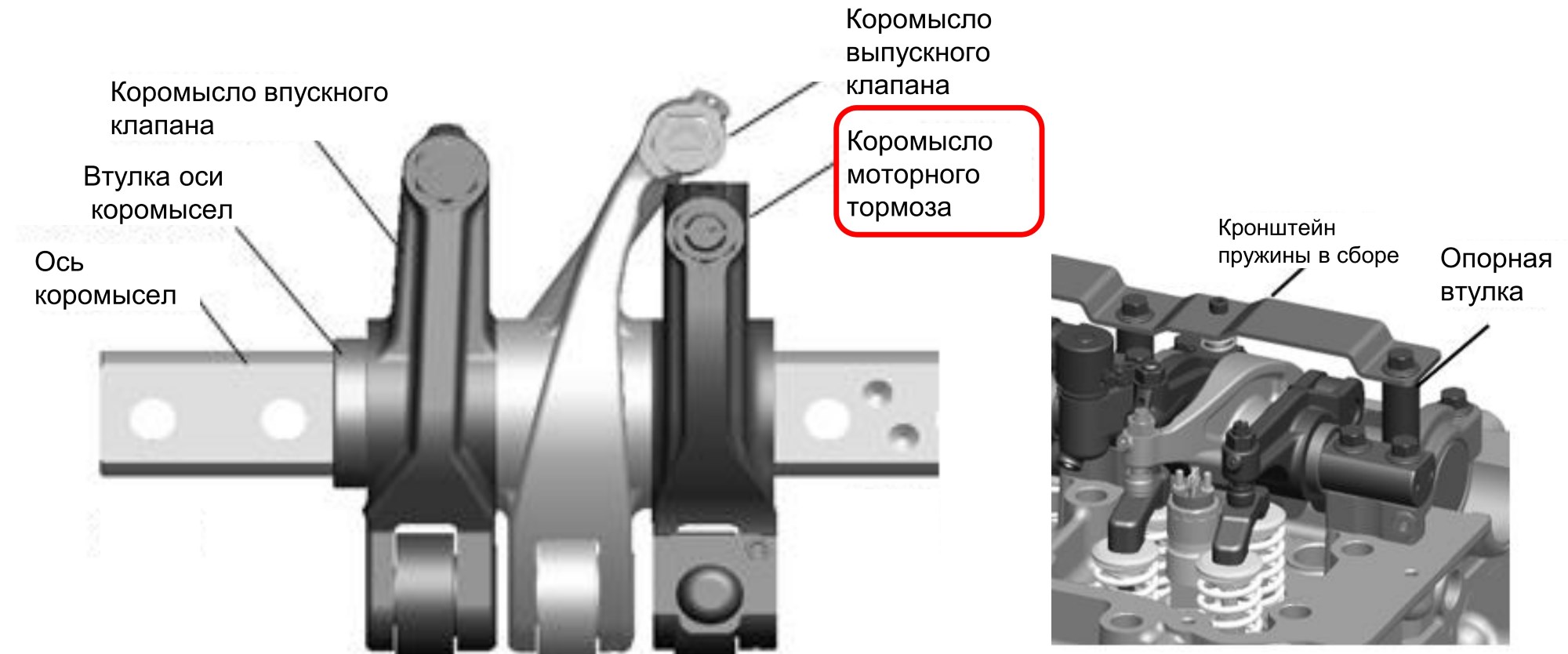

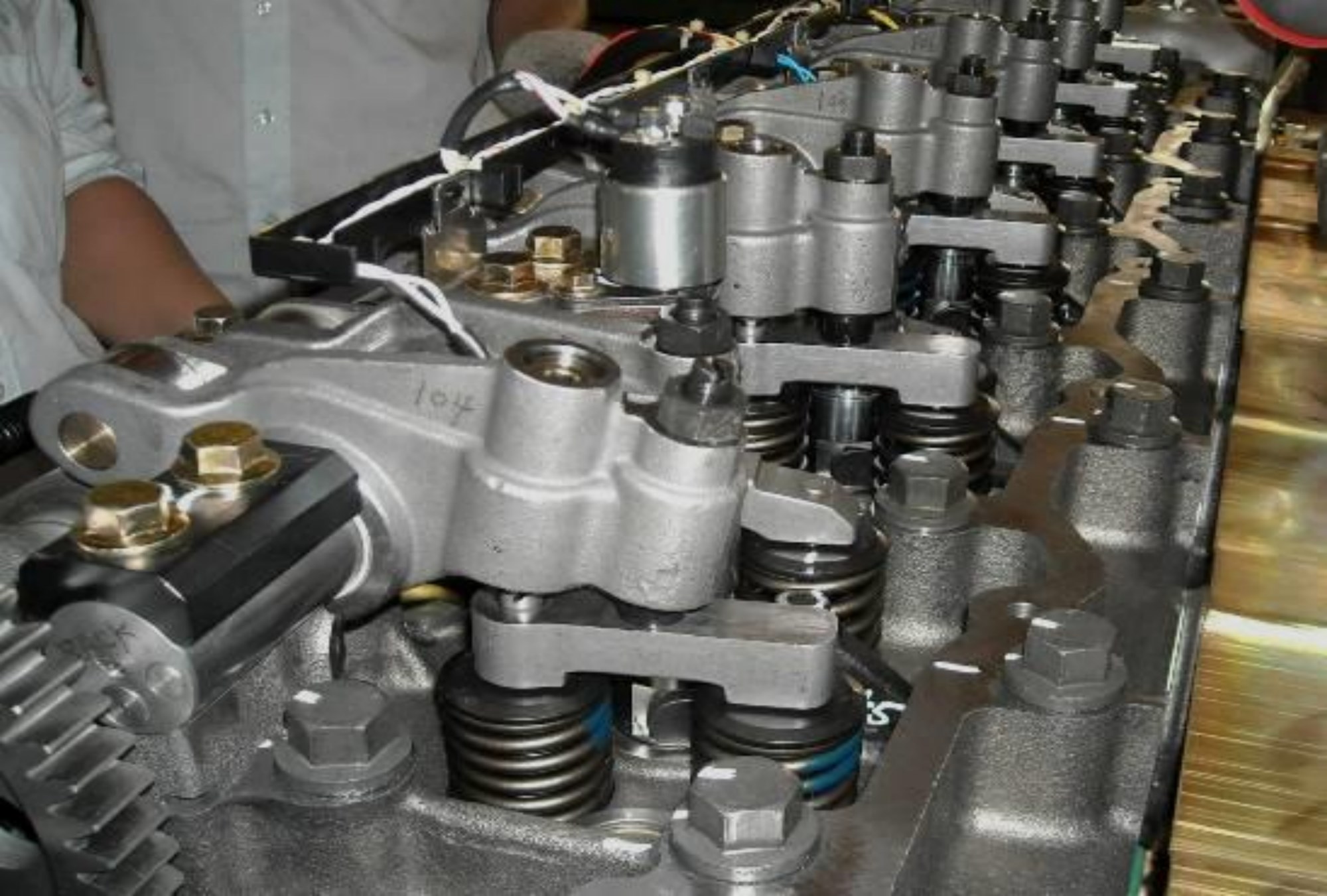

Регулировка зазора клапанов и моторного тормоза (при его наличии):

Зазор впускного клапана: – 0,3 мм.

Зазор выпускного клапана: – 0,5 мм.

Зазор коромысла моторного тормоза: – 2,3 мм.

Контроль или регулировка зазоров клапанов осуществляются при холодном состоянии дизельного двигателя (ниже 60°C).

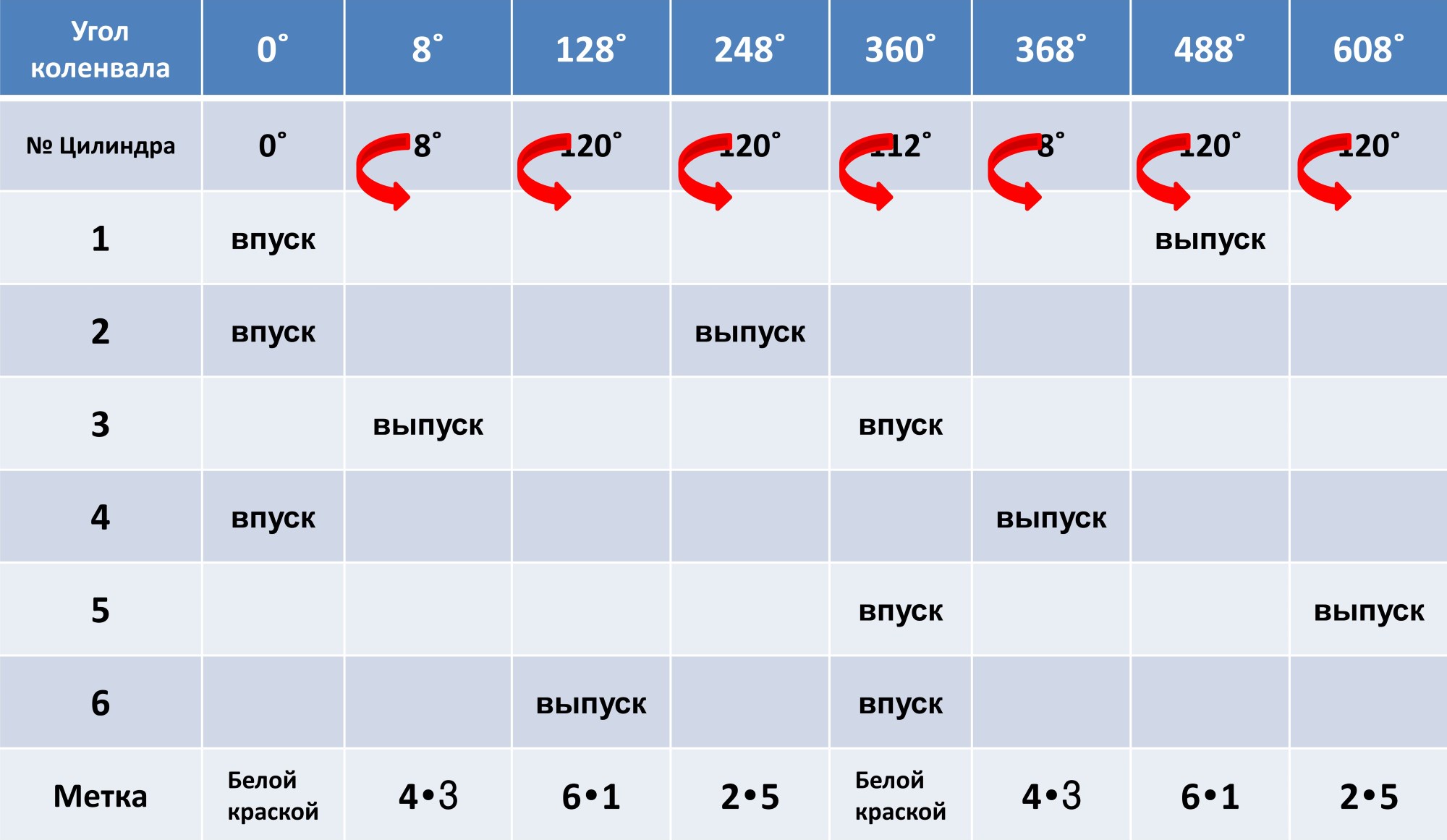

Регулировка зазоров клапанов на CADM3 55 E5.

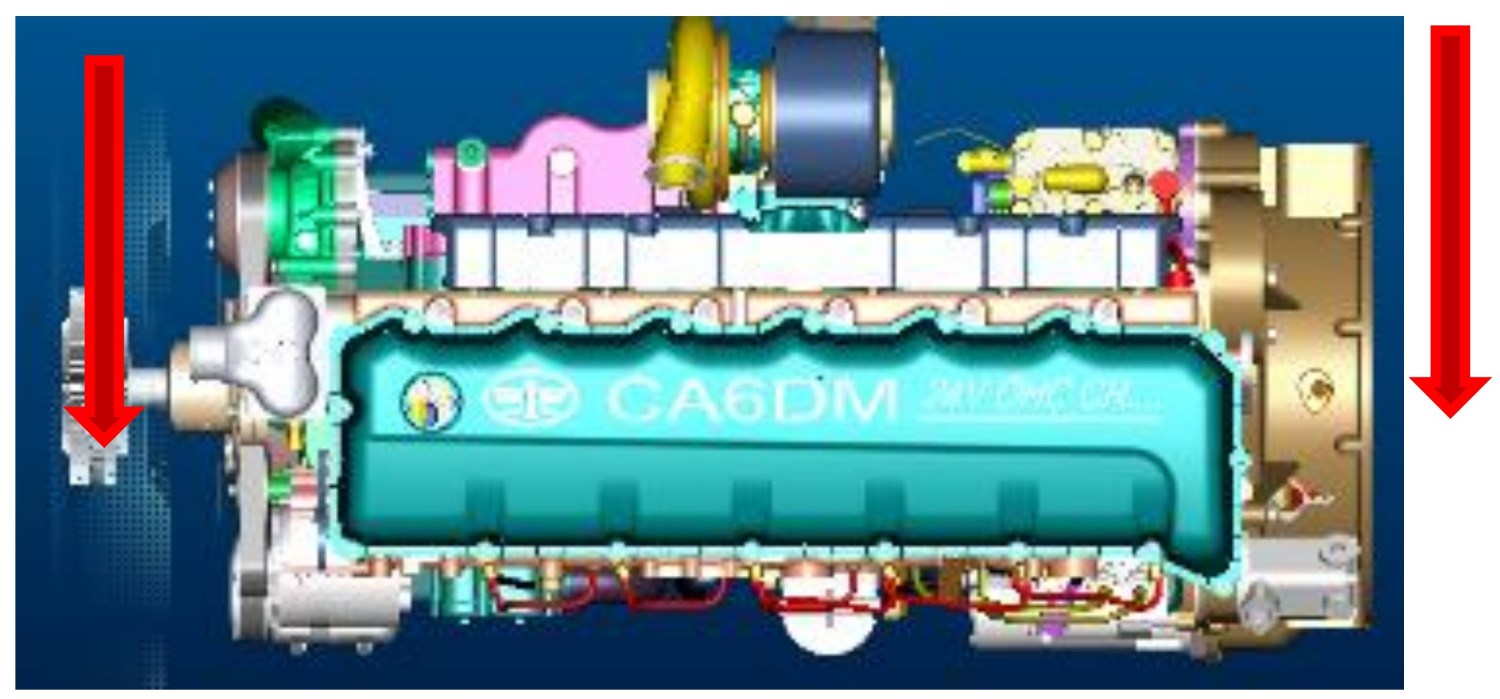

Вращение против часовой стрелки (по ходу движения).
