Предохранители и реле.

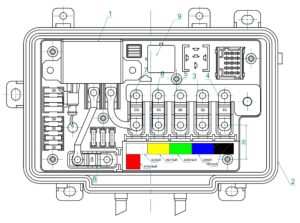

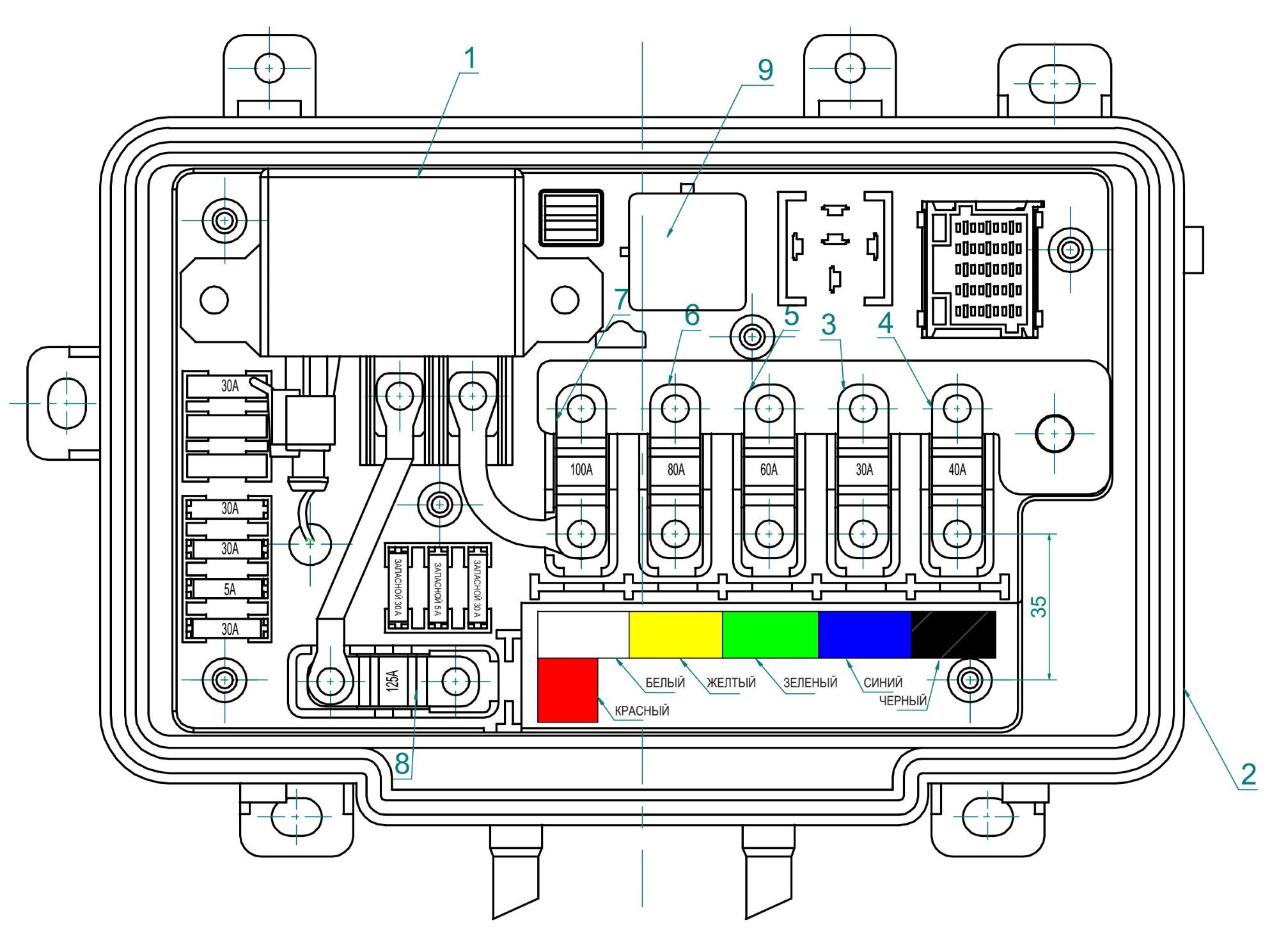

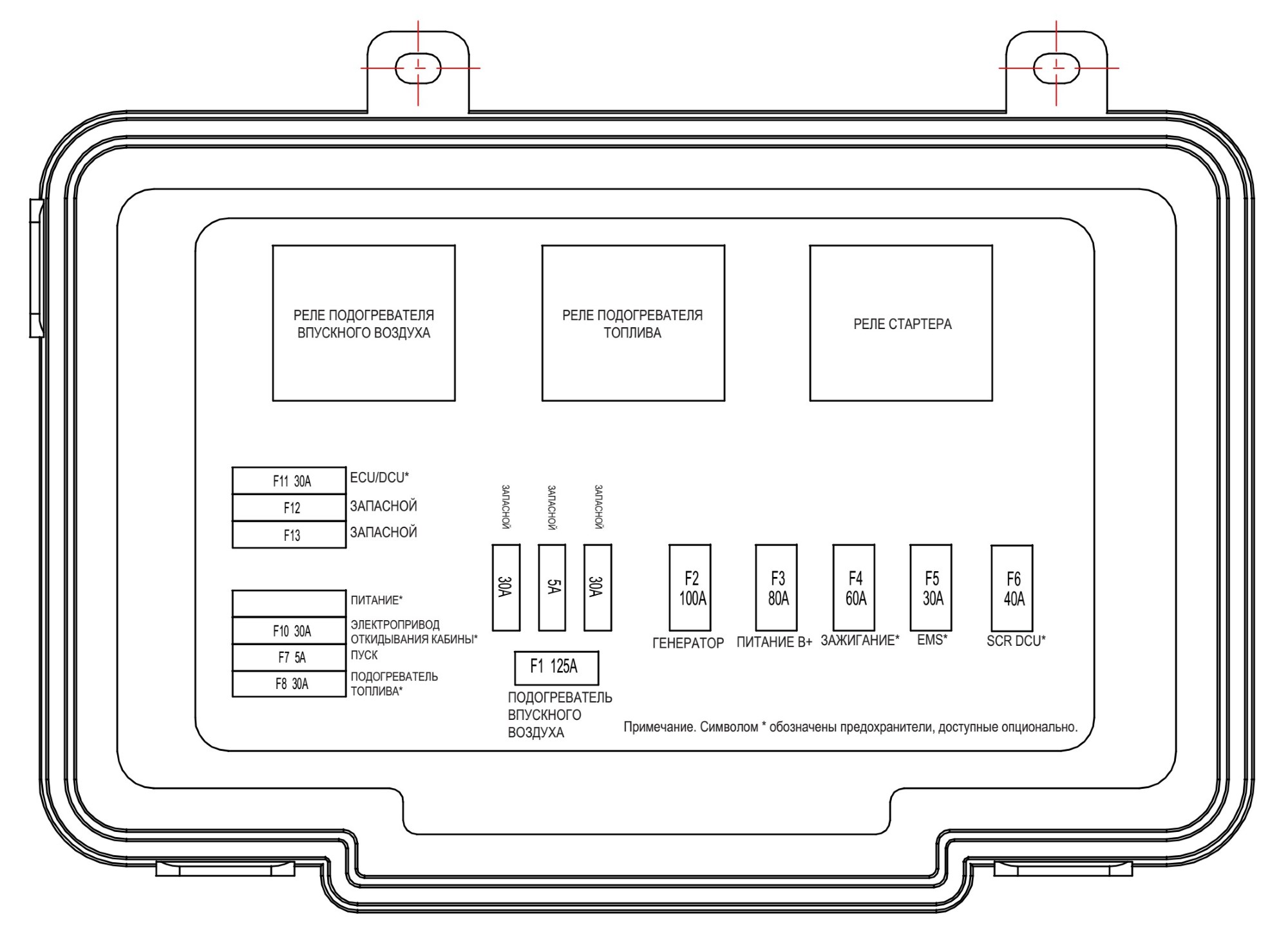

Распределительная коробка шасси.

№ п/п	Код	Наименование
1	3735920LG010	Реле предпускового подогрева
2	4010021G1H 90	Распределительная коробка
3	BF1-30A	Плавкий предохранитель 30 A
4	BF1-40A	Плавкий предохранитель 40 A
5	BF1-60A	Плавкий предохранитель 60 A
6	BF1-80A	Плавкий предохранитель 80 A
7	BF1-100А	Плавкий предохранитель 100 A
8	BF1-125A	Плавкий предохранитель 125 A
9	3735930G1H90	Реле

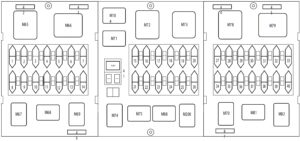

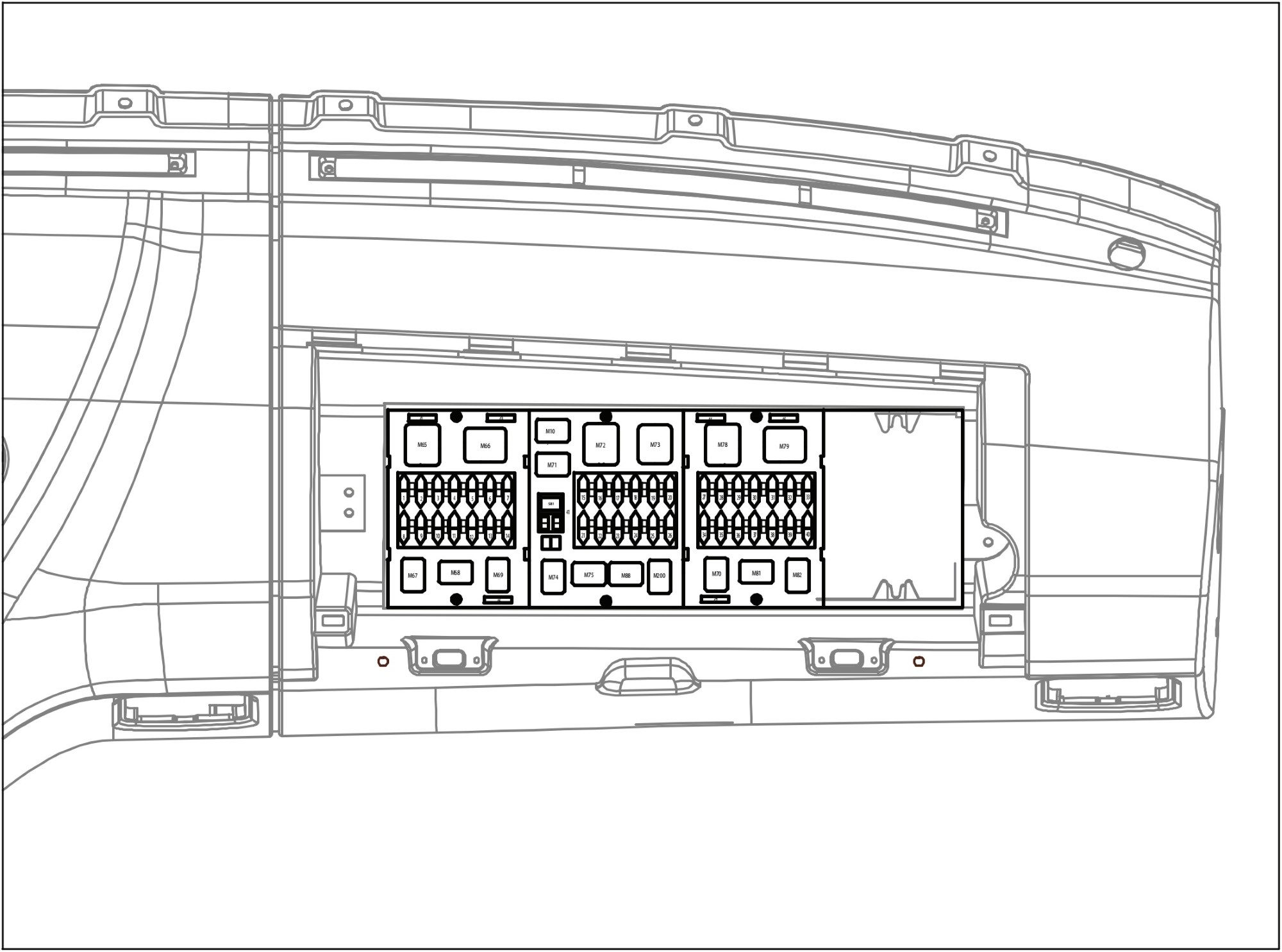

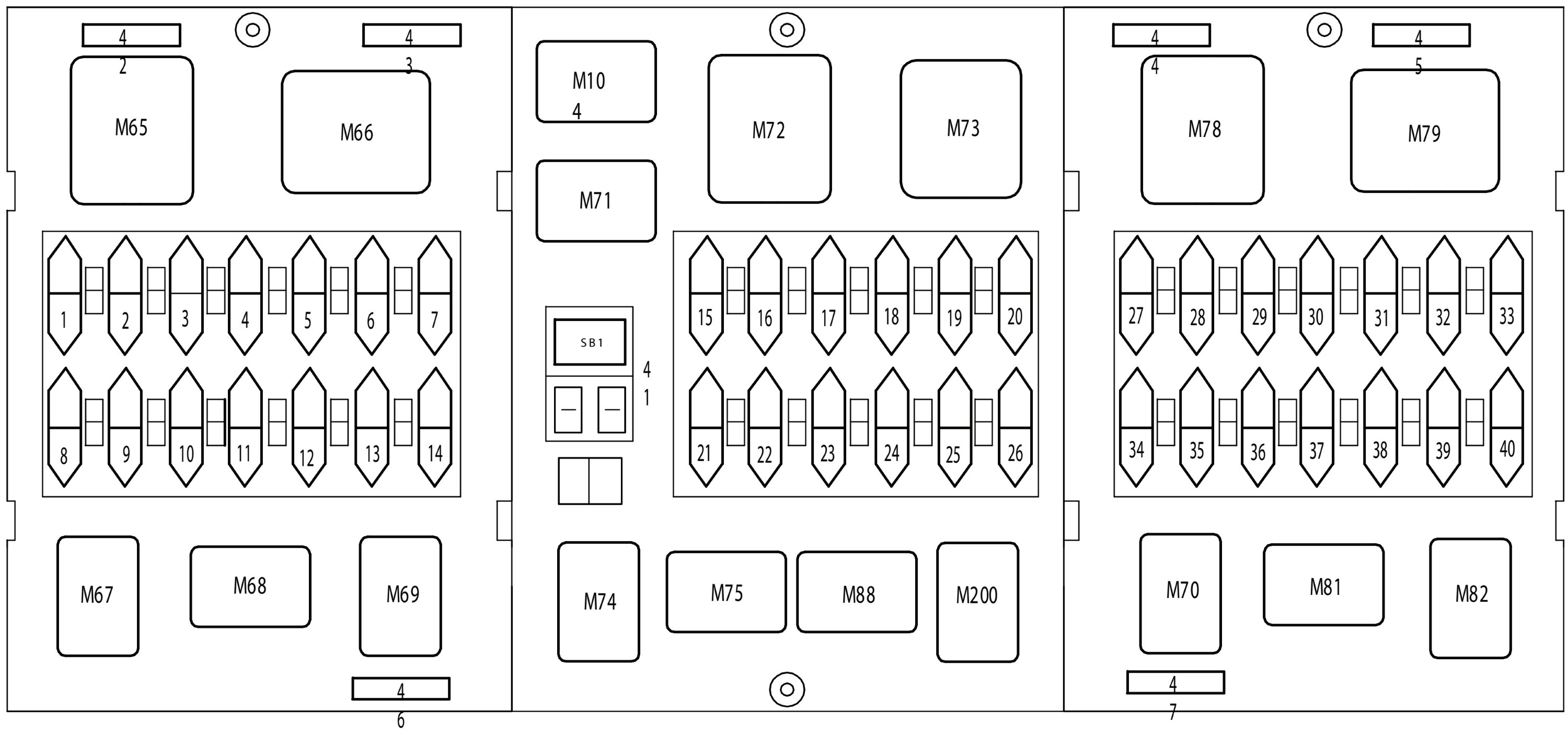

Распределительная коробка кабины.

Предохранители.

№ п/п	Наименование	Номинальный ток	Функция
1	F1	10 A	Блок управления указателями поворота
2	F2	10 A	Электропривод откидывания кабины
3	F3	10 A	Реле стеклоочистителя/ насос стеклоомывателя
4	F4	10 A	Реле ближнего света фар/ осушитель воздуха/ реле дальнего света фар
5	F5	5 A	ETACS/ переключение высокой/ низкой скорости
6	F6	10 A	Левая фара (дальний свет)
7	F7	10 A	Правая фара (дальний свет)
8	F8	15 A	Реле противотуманных фар
9	F9	20 A	Реле подогревателя системы доочистки отработавших газов
10	F10	10 A	Выключатель звукового сигнала/ стоп-сигналов
11	F11	20 A	Вентилятор
12	F12	5 A	Питание тормоза-замедлителя
13	F13	10 A	Радиоприемник
14	F14	5 A	ETACS
15	F15	15 A	Комбинация приборов/ одометр
16	F16	5 A	Стояночный тормоз/ кондиционер/ сигнальный зуммер
17	F17	10 A	Фонарь заднего хода/ блокировка дифференциала/ механизм отбора мощности
18	F18	5 A	Левая фара (ближний свет)
19	F19	5 A	Правая фара (дальний свет)
20	F20	15 A	Прикуриватель/ аудиосистема
21	F21	10 A	Задние габаритные фонари/ питание комбинации приборов
22	F22	20 A	Блок управления указателями поворота
23	F23	5 A	Светильник салона/ спального места
24	F24	15 A	Главный переключатель стеклоподъемников
25	F25	10 A	Вспомогательный переключатель стеклоподъемника
26	F26	10 A	ECU ST
27	F27	5 A	Система ABS*
28	F28	10 A	Подогреватель топлива
29	F29	5 A	Система ABS прицепа*
30	F30	10 A	Регулятор напряжения в генераторе
31	F31	5 A	Питание электрооборудования автомобиля от замка зажигания
32	F32	5 A	Питание блока ECU
33	F33	10 A	Тормоз-замедлитель
34	F34	10 A	Система ABS*
35	F35	10 A	Система ABS*
36	F36	5 A	Реле электрических стеклоподъемников
37	F37	25 A	Электропривод откидывания кабины
38	F38	10 A	Боковой габаритный фонарь (1)
39	F39	10 A	Боковой габаритный фонарь (2)/ задний противотуманный фонарь
40	F40	10 A	Подогреватель трубопровода для мочевины
41	SB1	20 A	Питание кондиционера
42	F42	5 A	Запасной предохранитель
43	F43	10 A	Запасной предохранитель
44	F44	15 A	Запасной предохранитель
45	F45	20 A	Запасной предохранитель
46	F46	5 A	Запасной предохранитель
47	F47	10 A	Запасной предохранитель

Обозначение плавких предохранителей.

Номинал предохранителя	Цвет предохранителя	Тип
25 A
20 A	Желтый	Плавкий предохранитель
15 A	Синий	Плавкий предохранитель
10 A	Красный	Предохранитель
5 A	Коричневый	Предохранитель

Обозначение реле.

№ п/п	Наименование
M65	Реле ближнего света фар
M66	Реле высокой частоты работы стеклоочистителя
M67	Реле сигнализации механизма отбора мощности
M68	Реле стояночного тормоза
M69	Реле пневматического звукового сигнала
M70	Реле круиз-контроля
M71	Реле противотуманных фар
M72	Реле электрических стеклоподъемников
M73	Реле габаритных фонарей
M74	Реле выключателя звукового сигнала
M75	Реле механизма отбора мощности
M78	Реле дальнего света фар
M79	Реле низкой частоты работы стеклоочистителя
M81	Реле левых габаритных фонарей
M82	Реле правых габаритных фонарей
M88	Реле стоп-сигналов
M104	Реле переключения высокой и низкой частоты работы
M200	Реле вспомогательного тормоза
