Бензобак автомобиля Шевроле-Нива – снятие и установка.

ТИ 3100.25100.20382

Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Снять правое и левое задние сиденья согласно ТИ 3100.25100.20377.

2. Отвернуть 12 винтов самонарезающих и снять облицовки порогов задние.

Снять коврики пола багажника передний и задний. Снять обивку стойки задка правую и обивку арки и боковины правую (отвертка крестообразная).

3. Отвернуть четыре болта и снять замки задних ремней безопасности (головка сменная 17, вороток и удлинитель).

4. Отвернуть четыре гайки крепления поперечины задних сидений (головка сменная 13, вороток и удлинитель).

5. Отвернуть тринадцать гаек крепления крышки бензобака и снять крышку в сборе с поперечиной задних сидений (головка сменная 10, вороток и удлинитель).

6. Отключить колодку жгута проводов заднего от колодки электробензонасоса.

7. Запустить двигатель, дать ему поработать на оборотах холостого хода, для сброса давления в топливной системе, до полной остановки.

8. Отсоединить шланги подачи и слива топлива от трубок электробензонасоса.

Внимание.

В конструкции топливных шлангов использовано оригинальное быстроразъемное соединение, рис. 1. Для разборки соединения необходимо нажать на пружинный фиксатор 1 в направлении перпендикулярном соединению, удерживая фиксатор потянуть за шланг 6 и отсоединить его от трубки 3. Для сборки соединения надеть шланг 6 на трубку 3 до характерного щелчка.

9. Ослабить и снять три хомута, отсоединить от топливного бака соединительный шланг топливного бака и наливной горловины, соединительный шланг воздушных патрубков и шланг вентиляции топливного бака (отвертка крестообразная).

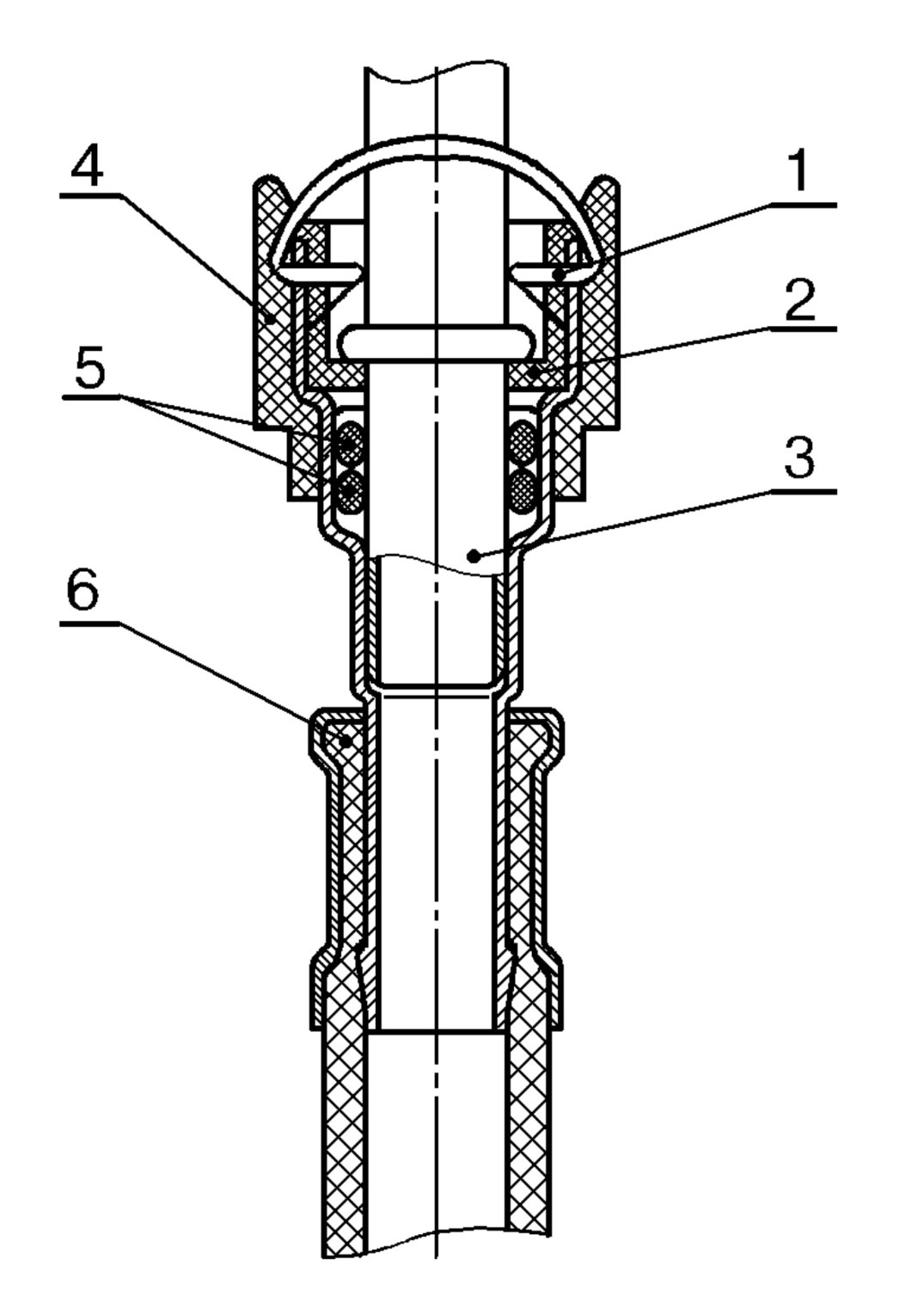

Рис. 1. Быстроразъемное соединение топливопроводов автомобиля Шевроле-Нива.

1 – пружинный фиксатор; 2 – стопорная втулка; 3 – топливная трубка; 4 – соединитель; 5 – уплотнительные кольца; 6 – топливный шланг.

10. Отогнуть заднюю часть коврика пола и отвернуть два болта крепления бензобака (ключ гаечный 13).

11. Отвернуть две гайки крепления бензобака к кузову и снять бензобак (головка сменная 13, вороток и удлинитель).

12. Для установки бензобака выполнить операции по пп.1-11 в последовательности, обратной снятию.

13. Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие следующим требованиям:

– соединения топливопроводов системы питания должны быть герметичны;

– электропровода к электробензонасосу должны иметь исправную изоляцию и надежный контакт в соединительной колодке;

Допускается проверки производить в процессе выполнения работ с периодичностью не реже одного раза в квартал. Количество проверяемых автомобилей – не менее трех штук.
