Сиденье переднее и заднее автомобиля Шевроле-Нива – снятие и установка.

ТИ 3100.25100.20377

Общие указания.

Работы производить в соответствии с требованиями “Правил по охране труда на автомобильном транспорте” Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Снять переднее сиденье правое или левое.

1.1 Отжать ручку 1, рис. 1, вверх и передвинуть сиденье в крайнее заднее положение.

1.2 Отвернуть две передних гайки 3 крепления салазок 6 сиденья к полу (головка сменная 13, вороток).

1.3 Передвинуть сиденье в крайнее переднее положение, вывернуть заднюю гайку 3 и болт 5 крепления салазок сиденья к полу автомобиля и снять сиденье в сборе (головка сменная 13, головка сменная 8, вороток).

2. Снять заднее сиденье правое и (или) левое.

2.1 Удалить колпачки 1, рис. 2, с болтов 2 крепления подушек 3 и 12 заднего сиденья (отвертка плоская).

2.2 Отвернуть два болта 2 крепления правой подушки 3 заднего сиденья, потянуть вверх петлю привода замка подушки, снять подушку (головка сменная 13, вороток).

2.3 Отвернуть два болта 2 крепления левой подушки 12 заднего сиденья, потянуть вверх петлю привода замка левой подушки, снять подушку (головка сменная 13, вороток).

2.4 Потянуть вверх петлю 7 привода замка правой спинки 6 сиденья, наклонить спинку вперед, отвернуть три гайки 5 крепления правой спинки, снять спинку (головка сменная 13, вороток).

2.5 Потянуть вверх петлю 8 привода замка левой спинки 9 сиденья, наклонить спинку вперед, отвернуть три гайки 5 крепления левой спинки, снять спинку (головка сменная 13, вороток).

2.6 Отвернуть шесть гаек 4 крепления поперечины 10 спинки заднего сиденья и снять поперечину (головка сменная 13, вороток).

3. Установить сиденья в порядке, обратном снятию. При установке сидений нанести на трущиеся поверхности смазку “Фиол-1”. Норма расхода 10 грамм.

4. Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие нижеперечисленным требованиям: передние сиденья должны перемещаться без заедания в салазках, механизм перемещения спинки переднего сиденья должен быть исправен, задние сиденья должны быть надежно закреплены, замки задних сидений должны быть исправны.

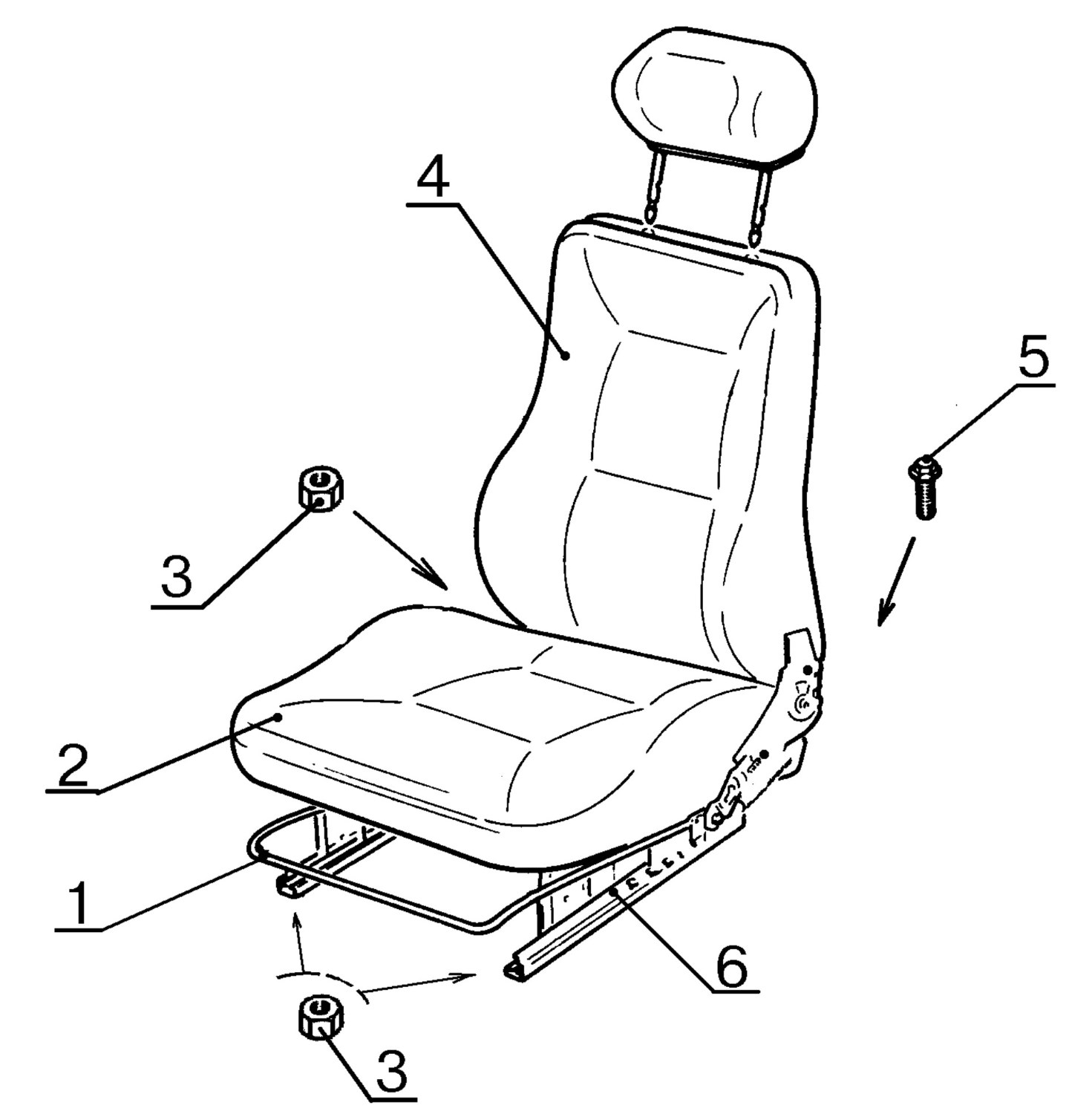

Рис. 1. Переднее сиденье.

1 – ручка рычага регулировки сиденья в продольном направлении; 2 – подушка переднего сиденья; 3 – гайка 1/61008/11 крепления салазок переднего сиденья; 4 – спинка переднего сиденья; 5 – болт крепления салазок переднего сиденья; 6 – салазки переднего сиденья.

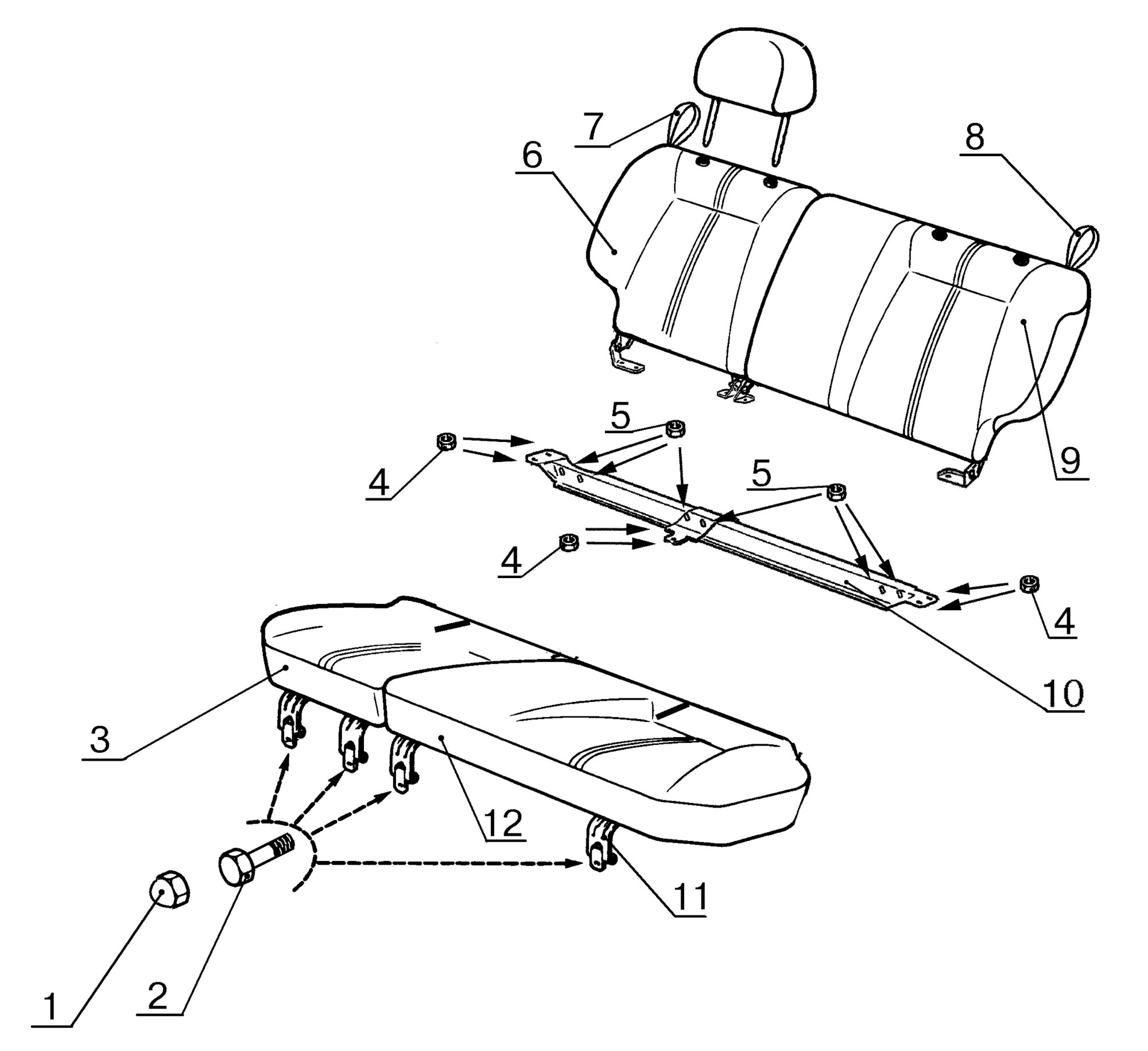

Рис. 2. Заднее сиденье.

1 – колпачок 1111 – 6824176; 2 – болт 1/09024/21; 3 – подушка заднего сиденья правая; 4, 5 – гайка 1/61008/11; 6 – спинка заднего сиденья правая; 7 – петля привода замка спинки правого сиденья; 8 – петля привода замка спинки левого сиденья; 9 – спинка заднего сиденья левая; 10 – поперечина крепления спинки заднего сиденья; 11 – петля подушки заднего сиденья; 12 – подушка заднего сиденья левая.
