Облицовка радиатора и блок-фара автомобиля Шевроле-Нива – снятие и установка.

ТИ 3100.25100.20374

Общие указания.

Работы производить в соответствии с требованиями “Правил по охране труда на автомобильном транспорте” Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Установить автомобиль на рабочее место. Поднять капот и отсоединить клемму “минус” от аккумуляторной батареи (ключ гаечный 10).

2. Отвернуть три винта 1, рис. 1, два винта 6, и снять облицовку 3 радиатора (ключ гаечный 13, отвертка крестообразная).

3. Для обеспечения доступа к винту 5 крепления облицовки 4 блок-фары, отвернуть по два винта верхнего крепления кожуха защитного переднего колеса правого или левого, и отвернуть по два винта нижнего крепления кожуха защитного переднего колеса правого или левого, снять кожух защитный переднего колеса правый или левый (ключ гаечный 10, отвертка крестообразная).

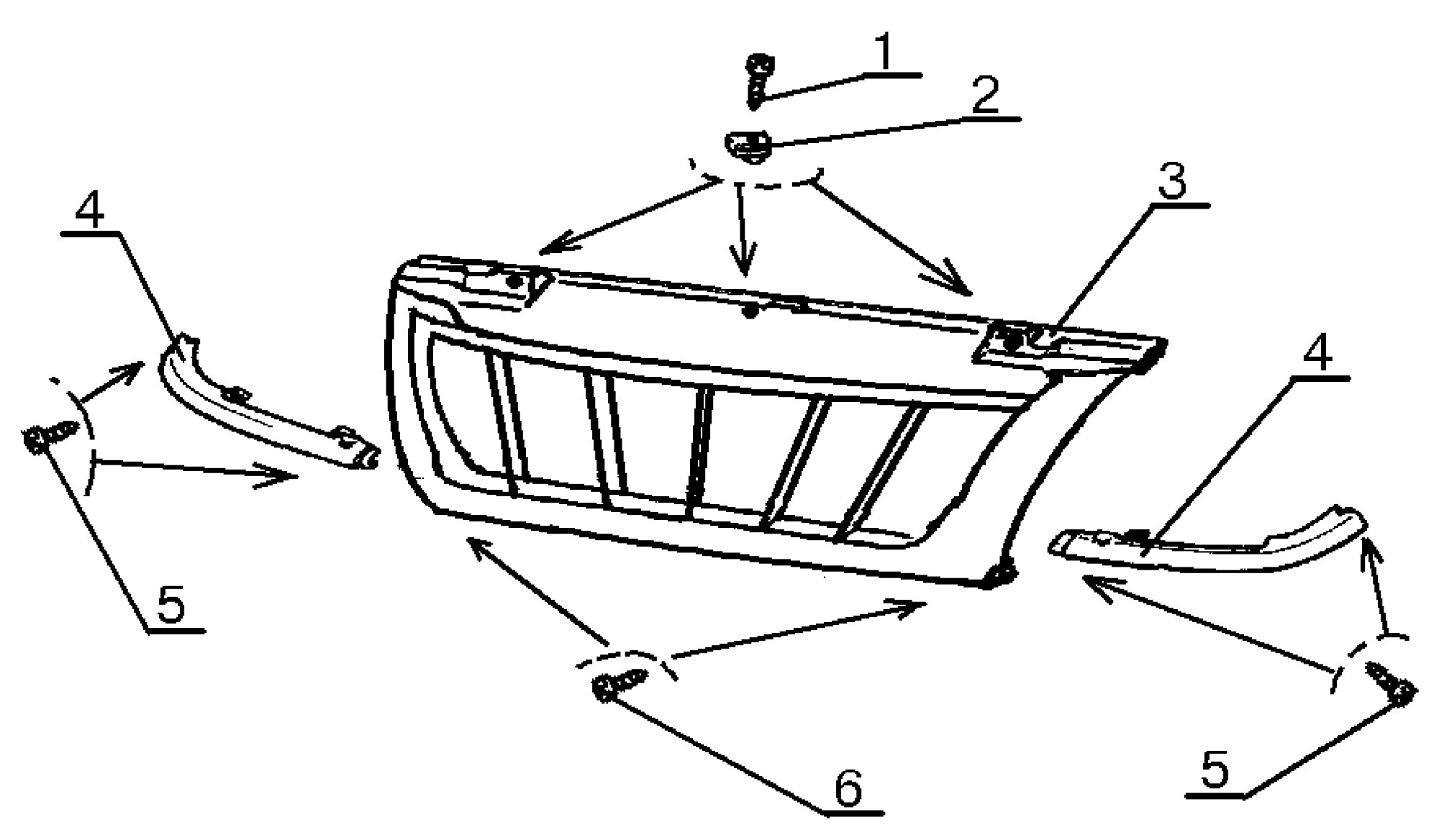

Рис. 1. Снятие и установка облицовок радиатора и блок-фар.

1 – винт крепления облицовки радиатора; 2 – фланцевая гайка; 3 – облицовка радиатора; 4 – облицовка блок-фары; 5 – винт крепления облицовки блок-фары; 6 – винт крепления облицовки радиатора.

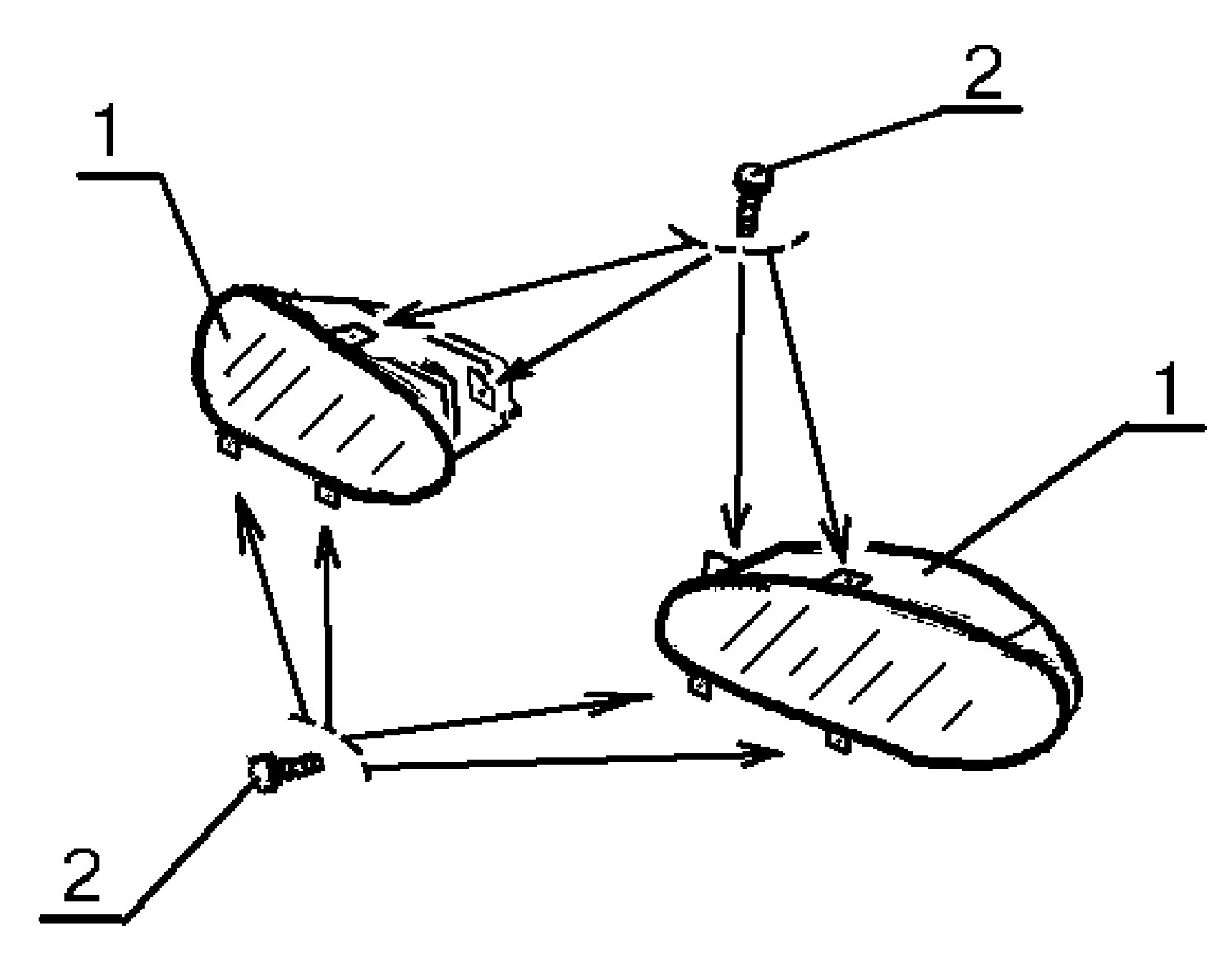

Рис. 2. Снятие и установка блок-фары.

1 – блок-фара правая/ левая; 2 – болт крепления блок-фары.

4. Отвернуть два винта 5 и снять облицовку 4 фары правую или левую (отвертка крестообразная).

5. Отсоединить от блок-фары 1, рис. 2, правой или левой жгуты проводов.

6. Отвернуть четыре винта 2 и снять блок-фару 1, правую или левую (головка сменная 10, вороток).

7. Установку блок-фары, облицовки блок-фары, облицовки радиатора и кожуха защитного переднего колеса выполнять в порядке обратном снятию. При этом: отрегулировать направление пучка света блок-фар согласно ТИ 3100.25100.13063.

8. При необходимости замены лампочек фары снять защитный колпак фары со стороны моторного отсека и заменить лампочку.

9. Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие нижеперечисленным требованиям: приборы световой сигнализации должны быть исправны и отрегулированы.
