Дверь задка автомобиля Шевроле-Нива – разборка/ сборка.

ТИ 3100.25100.20371

Общие указания.

Работы производить в соответствии с требованиями “Правил по охране труда на автомобильном транспорте” Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Установить автомобиль на рабочее место. Отсоединить клемму ”минус” от аккумуляторной батареи. Снять колпак с запасного колеса (ключ торцовый 10, отвертка плоская).

2. Отвернуть три гайки крепления запасного колеса, снять запасное колесо (головка сменная 19, вороток).

3. Отвернуть четыре гайки крепления кронштейна запасного колеса, снять кронштейн (головка сменная 17, вороток).

4. Отвернуть гайку с шайбой и снять рычаг стеклоочистителя двери задка со щеткой в сборе (ключ торцовый 10).

5. Открыть дверь задка.

6. Отвернуть крышку и снять облицовку горловины бачка омывателя стекла двери задка (отвертка плоская).

7. Отвернуть четыре самонарезающих винта 1, рис. 1, сечение А–А, и снять обивку 2 двери задка верхнюю среднюю в сборе, отсоединить от стекла дополнительный сигнал торможения (отвертка крестообразная).

8. Снять две облицовки 1, сечение Б–Б, самонарезающих винтов 2, вывернуть винты, снять верхние левую и правую обивки 1, сечение В–В, двери задка преодолевая усилие пластмассовых кнопок 2 (отвертка крестообразная, отвертка плоская).

9. Снять обивку 1, сечение Г–Г, двери задка преодолевая усилие пластмассовых кнопок 2 (отвертка плоская).

10. Снять стекло двери задка по ТИ 3100.25100.20379.

11. Отсоединить трубку омывателя от бачка, провода от насоса омывателя, отвернуть два самонарезающих винта крепления бачка омывателя стекла двери задка и снять бачок с насосом в сборе (отвертка крестообразная).

12. Отсоединить колодку жгута проводов моторедуктора стеклоочистителя от жгута проводов заднего дополнительного.

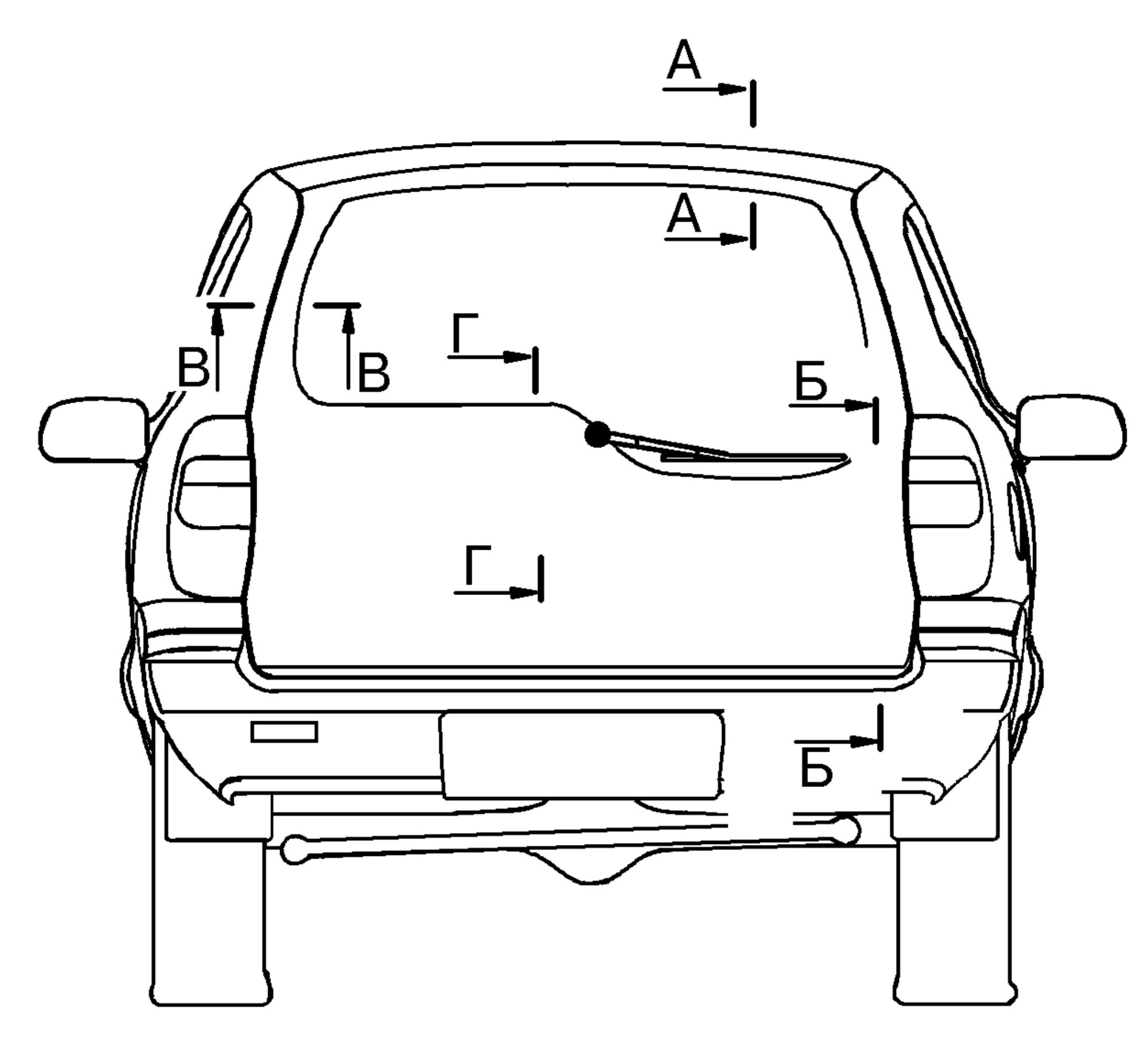

Рис. 1. Разборка и сборка арматуры и обивок двери задка в сборе 2123-6300010. Элементы крепления арматуры и обивок показаны на эскизах сечений.

13. Отвернуть две гайки с шайбами и гайку с шайбой и прокладкой крепления выходного вала стеклоочистителя и снять моторедуктор очистителя стекла двери задка (ключи гаечные 10 и 24, отвертка плоская).

14. Снять жиклер омывателя стекла с трубкой в сборе.

15. Отсоединить от замка 1, рис. 2, тягу 2 наружной ручки 3 и тягу 5 выключателя замка (отвертка плоская).

16. Отвернуть гайку и болт крепления наружной ручки 3 двери задка, снять ручку в сборе с тягой 2 (головка сменная 8, вороток).

18. Отвернуть три винта и снять замок 1 двери задка (отвертка ударная, молоток, или пневмомолоток типа КМП-25 с крестообразной насадкой).

19. Отвернуть два винта 6, снять шип 7, двери задка (головка сменная 8, вороток).

20. Отсоединить крепление жгута проводов от внутренней панели двери задка. Отсоединить колодки жгута проводов заднего дополнительного от жгута проводов заднего. Снять защитный чехол и извлечь жгут проводов задний дополнительный из полости двери.

Рисунок 1.

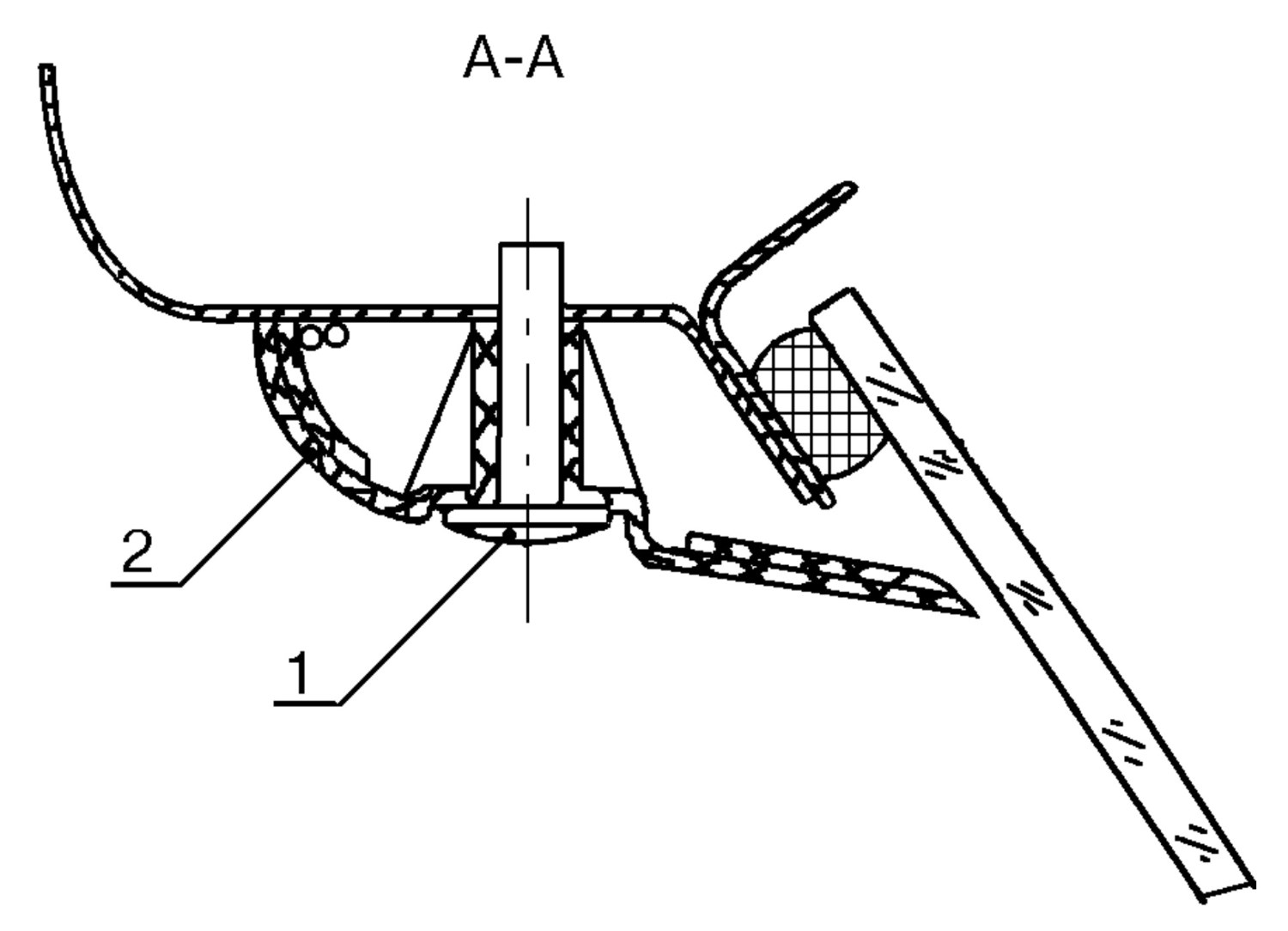

Сечение А-А.

1 – винт 2123-6302332 самонарезающий; 2 – обивка двери задка верхняя средняя.

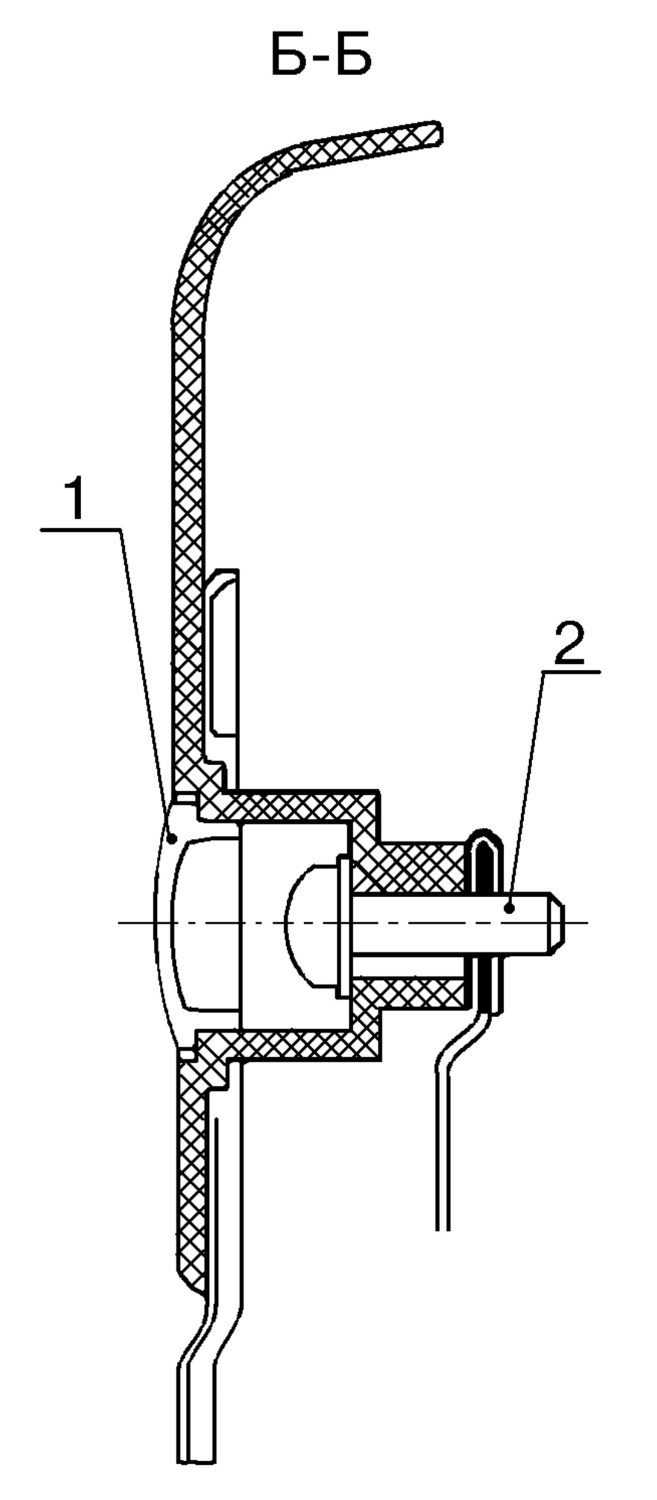

Сечение Б-Б.

1 – облицовка винта; 2 – винт 1/76713/01 самонарезающий.

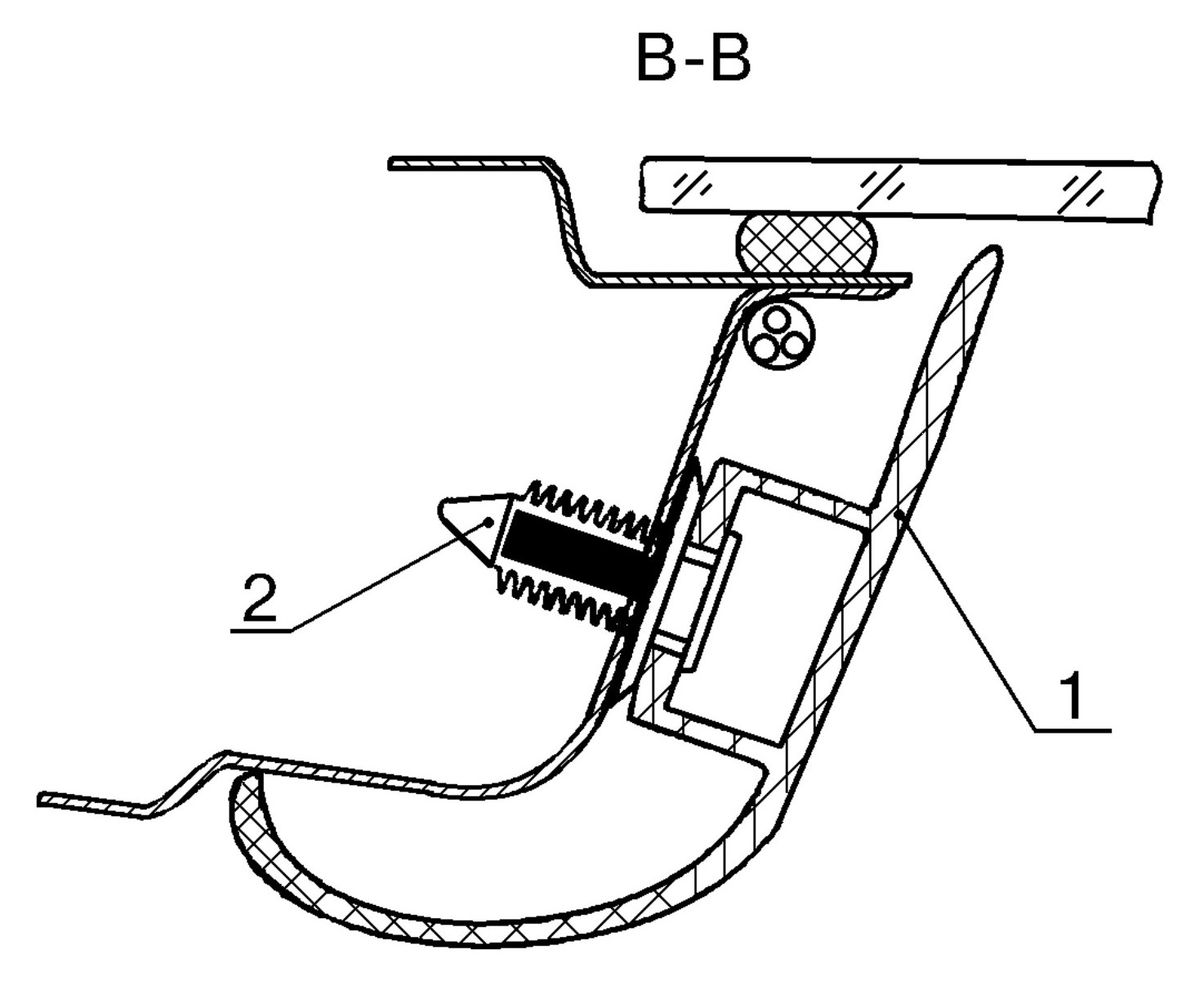

Сечение В-В.

1 – обивка двери задка верхняя правая/левая; 2 – кнопка 2108-6102053 крепления обивки.

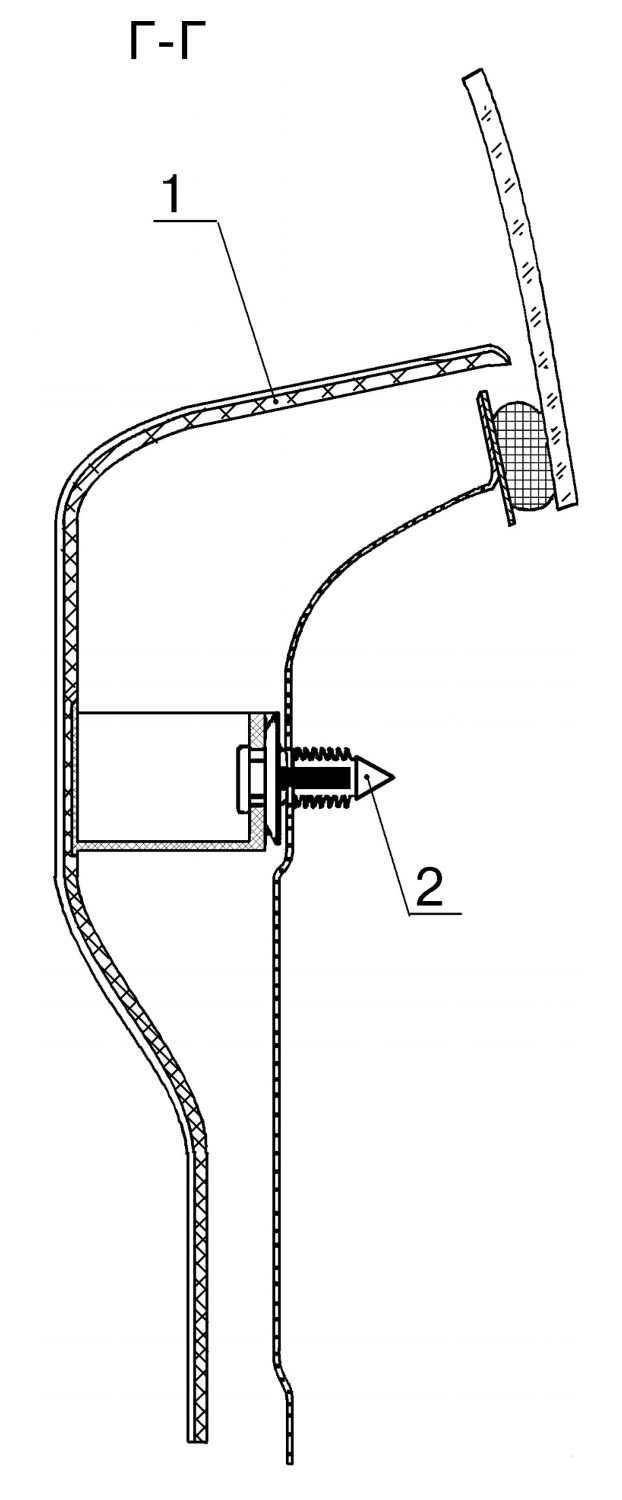

Сечение Г-Г.

1 – обивка двери задка; 2 – кнопка 2108-6102053 крепления обивки.

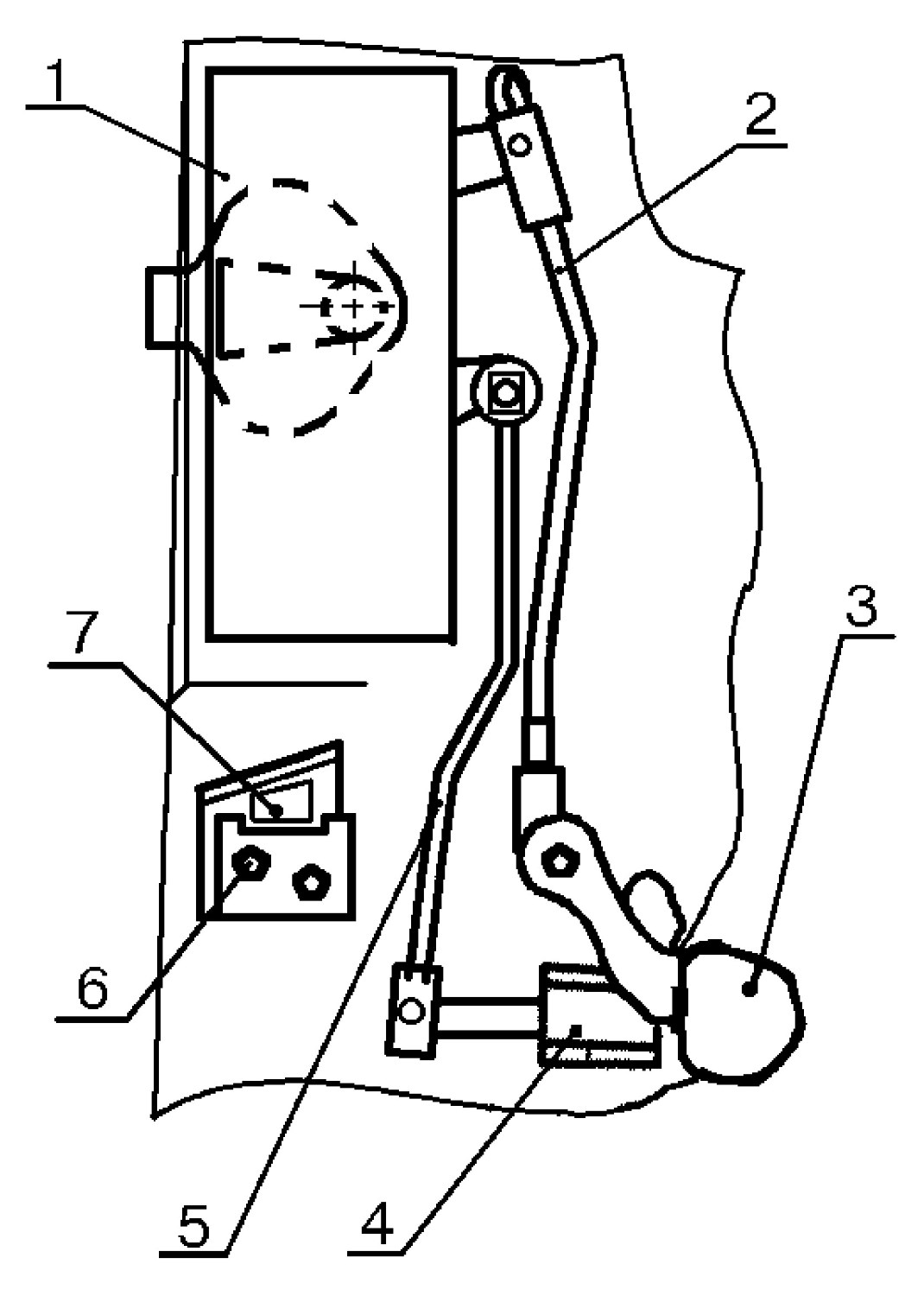

Рис. 2. Снятие/ установка замка и ручки двери задка.

1 – замок двери задка; 2 – тяга наружной ручки двери задка; 3 – наружная ручка двери задка; 4 – выключатель замка двери задка; 5 – тяга выключателя замка, 6 – винт 1/38331/71; 7 – шип двери задка.

21. Снять орнамент задка преодолевая сопротивление полиэтиленовых втулок крепления (отвертка плоская).

22. Отвернуть четыре болта крепления ограничителя открывания двери задка и снять ограничитель (ключ гаечный 13, бородок, молоток).

23. Сборку двери задка выполнять в последовательности обратной разборке, при этом:

– отрегулировать работу замка; цилиндр привода замка должен поворачиваться ключом и возвращаться в исходное положение под действием пружины свободно без заеданий;

– смазать трущиеся поверхности механических узлов (замка, петель, фиксатора, ограничителя открывания двери) смазкой “ЛИТОЛ-24”, отрегулировать, проверить работу;

– отрегулировать направление струи омывающей жидкости жиклера стеклоомывателя. Струя должна быть направлена в верхнюю часть рабочей зоны щетки стеклоочистителя

3. Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие нижеперечисленным требованиям: дверь задка должна легко открываться и закрываться, самопроизвольное открывание двери не допускается.
