Панель приборов и отопитель автомобиля Шевроле-Нива – снятие и установка, разборка и сборка.

ТИ 3100.25100.20380

Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Установить автомобиль на рабочее место. Поднять капот и отсоединить клемму “минус” от аккумуляторной батареи (ключ гаечный 10).

2. Снять экран двигателя.

3. Слить охлаждающую жидкость согласно ТИ 3100.25100.20367, п.3.

4. Снять панель приборов.

4.1 Снять включатель сигнала, отвернуть гайку крепления рулевого колеса и снять рулевое колесо (головка 24 сменная, удлинитель, ключ трещоточный).

4.2 Отвернуть пять винтов, снять кожухи вала руля (отвертка крестообразная).

4.3 Снять подрулевые переключатели.

4.4 Снять обивки стоек ветрового окна преодолевая сопротивление пластмассовых держателей (отвертка плоская).

4.5 Отвернуть два винта 1, рис. 1, снять крышку 2 монтажного блока (отвертка крестообразная).

4.6 Отвернуть четыре винта 5, снять экран 6 консоли панели приборов (отвертка крестообразная).

4.7 Отвернуть пять самонарезающих винтов, поднять облицовку туннеля пола, отсоединить колодки жгута проводов от переключателей, снять облицовку туннеля пола в сборе с чехлами рычагов (отвертка крестообразная).

4.8 Отвернуть два винта 8, снять накладку 7 консоли панели приборов (отвертка крестообразная).

4.9 Отвернуть два болта 4, снять стойку 3 поперечины панели приборов (головка сменная 13, вороток).

4.10 Отсоединить колодки жгута проводов панели приборов и провод «массы» (головка сменная 10, вороток).

4.11 Отвернуть гайку 1, рис. 2, крепления вилки промежуточного вала 8 рулевого управления к валу 5 руля, извлечь болт 7 (ключ гаечный 13, вороток).

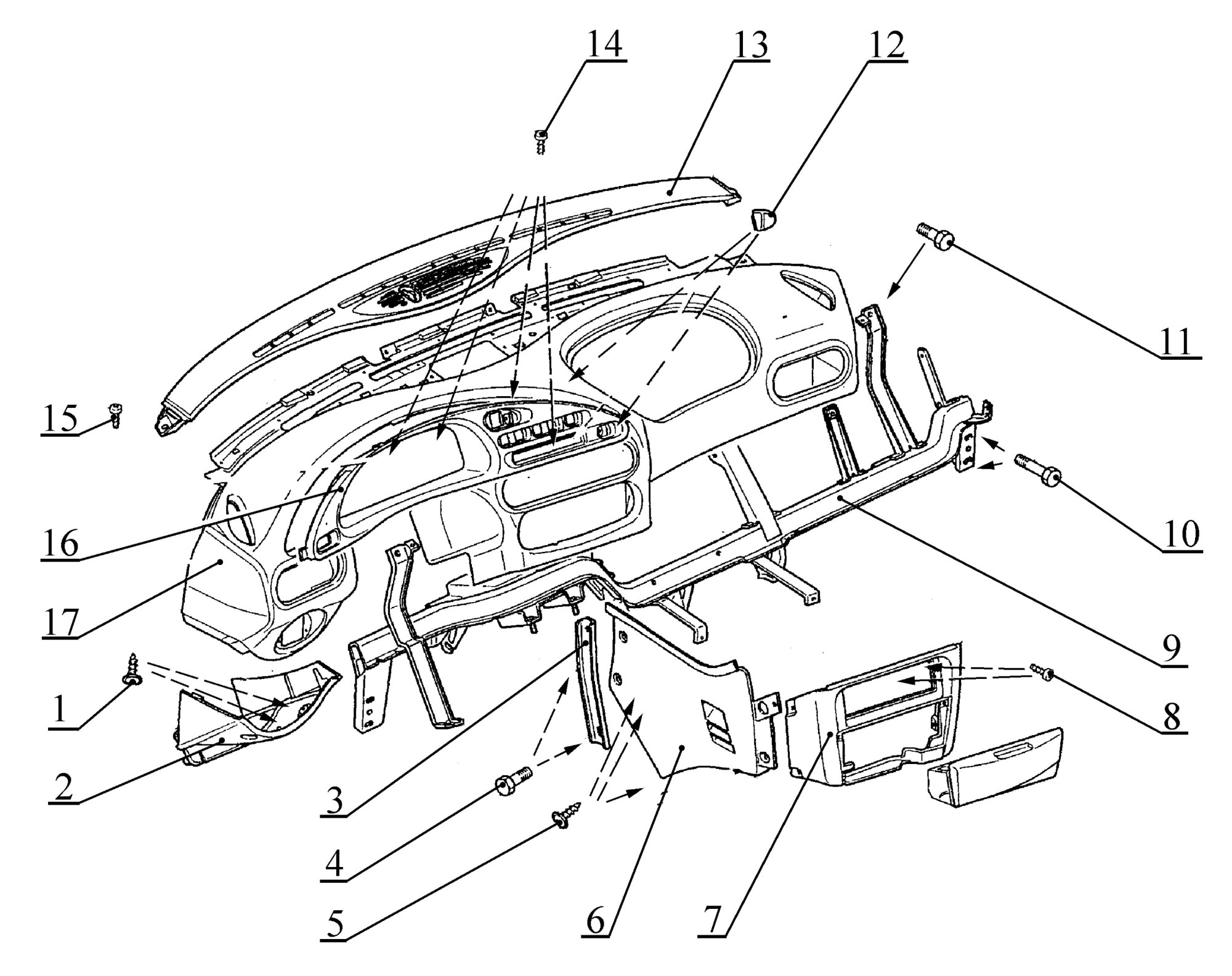

Рис. 1. Панель приборов.

1 – винт 2114-5325388; 2 – крышка монтажного блока; 3 – стойка поперечины панели приборов; 4 – болт 1/60430/21; 5 – винт 2114-5325388; 6 – экран консоли панели приборов; 7 – накладка консоли панели приборов; 8 – винт 1/76701/07; 9 – поперечина панели приборов; 10 – болт 1/60441/21; 11 – болт 1/09020/21; 12 – заглушка; 13 – вставка панели приборов; 14 – винт 1/76701/07; 15 – винт 1/76700/01; 16 – щиток панели приборов; 17 – панель приборов.

4.12 Извлечь заглушки 12, рис. 1, отвернуть четыре винта 14, снять щиток 16 панели приборов с переключателями в сборе, отсоединить колодки жгута проводов панели приборов от переключателей (отвертка крестообразная).

4.13 Отвернуть два винта крепления комбинации приборов, извлечь комбинацию, отсоединить колодки жгута проводов (отвертка крестообразная).

4.14 Открыть крышку 1, рис. 3, вещевого ящика, отвернуть три винта 8, снять облицовку 3 вещевого ящика (отвертка крестообразная).

4.15 Отсоединить от панели приборов колодку диагностики (головка сменная 8, вороток).

4.16 Отсоединить воздуховод 1, рис. 4, обогрева салона передний.

4.17 Отвернуть винт крепления крышки люка воздухозаборника накладки ветрового окна, снять крышку (отвертка крестообразная).

4.18 Отвернуть четыре винта и снять корпус 7 приемный фильтра воздухозаборника (отвертка крестообразная).

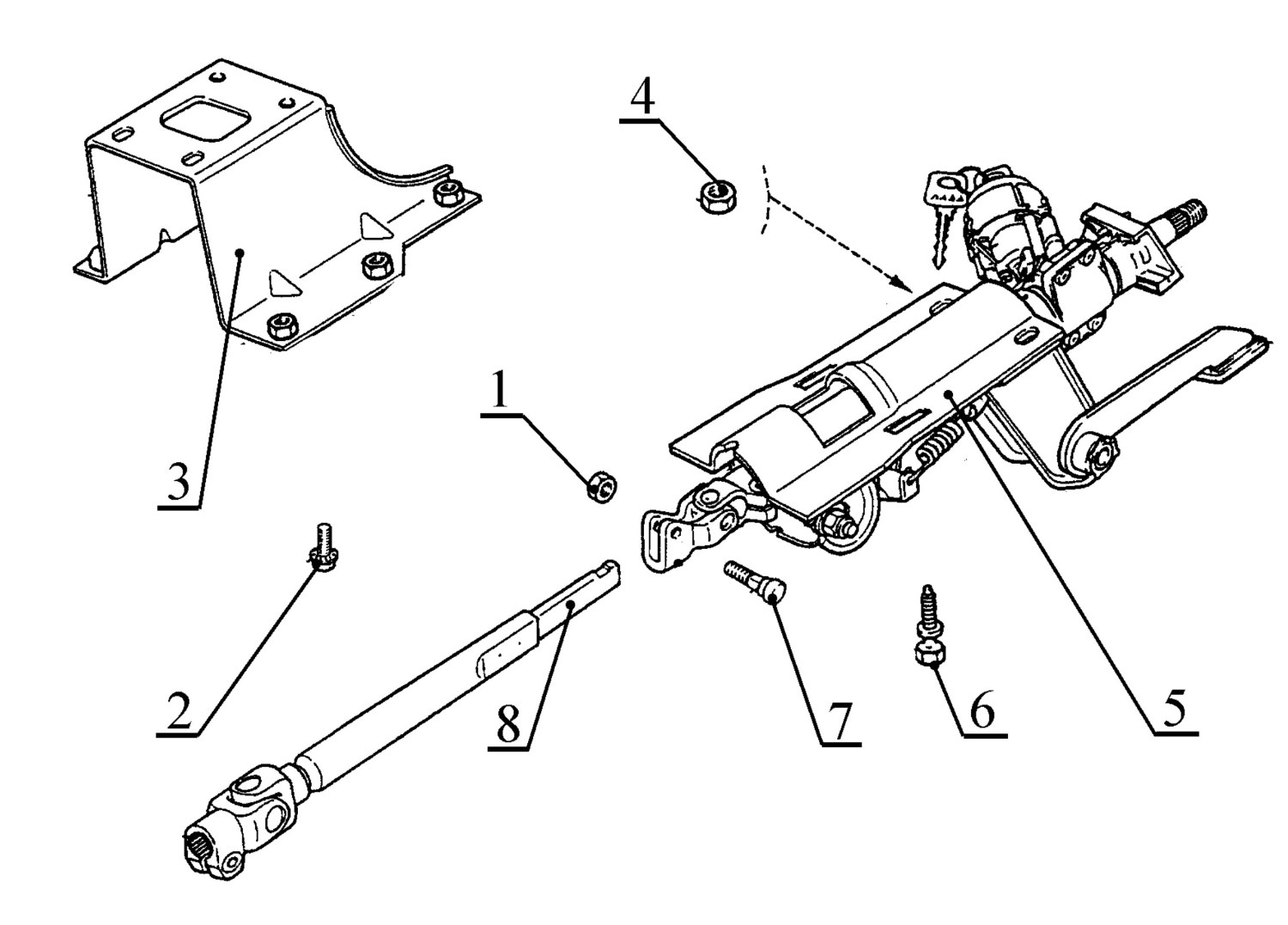

Рис. 2. Колонка рулевая.

1 – гайка 1/61008/21; 2 – болт 1/38381/71; 3 – кронштейн центральный; 4 – гайка 1/61008/11; 5 – вал рулевого управления в сборе; 6 – болт 2110-3704324; 7 – болт 2123-3401138; 8 – вал промежуточный.

4.19 Ослабить хомуты 1, рис. 5, отсоединить шланги подводящий 2 и отводящий 3 радиатора отопителя со стороны моторного отсека (отвертка крестообразная).

4.20 Отвернуть три болта 2. рис. 2, крепления поперечины панели приборов к кронштейну 3 кузова центральному (головка сменная 13, вороток).

4.21 Отвернуть два винта 15, рис. 1, снять вставку 13 панели приборов (отвертка крестообразная).

4.22 Отвернуть четыре болта 11 верхнего крепления панели приборов (головка сменная 8, вороток).

4.23 Отвернуть четыре болта 10 нижнего крепления панели приборов, снять панель приборов 17 в сборе с отопителем и поперечиной 9 (головка сменная 13, вороток).

4.24 Установить панель приборов в сборе с отопителем и поперечиной в порядке обратном снятию. Заполнить систему охлаждения двигателя охлаждающей жидкостью согласно ТИ 3100.25100.20367 пп.17…21.

5. Разобрать панель приборов с отопителем в сборе.

5.1 Отвернуть две гайки 4, рис. 2, и два болта 6 крепления вала рулевого управления, снять вал 5 (головки сменные 13 и 10, вороток, приспособление 67.7812-9564, молоток).

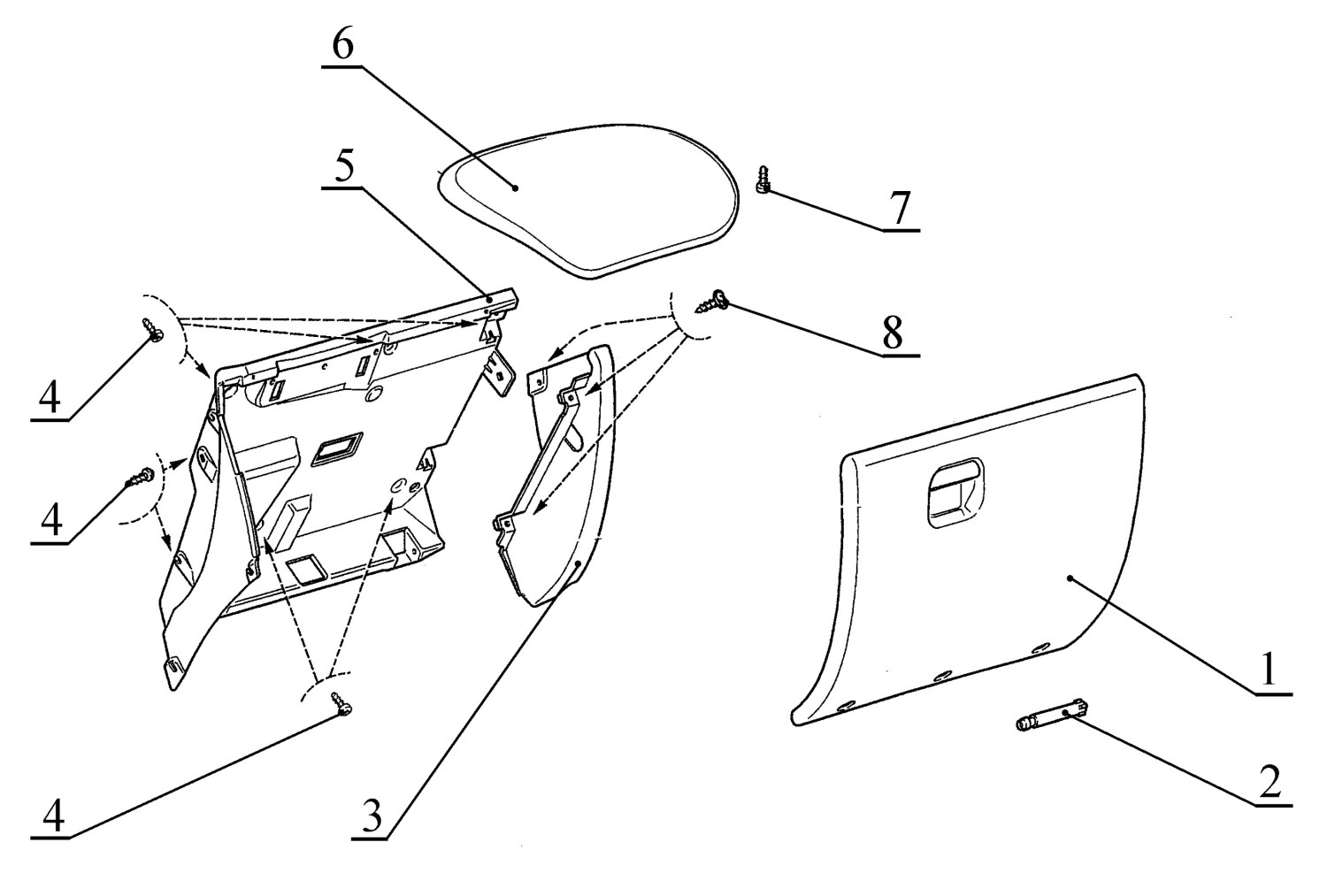

Рис. 3. Ящик вещевой.

1 – крышка вещевого ящика; 2 – ось крышки вещевого ящика; 3 – облицовка вещевого ящика; 4 – винт 1/76701/07; 5 – корпус вещевого ящика; 6 – заглушка; 7 – винт 1/76701/07; 8 – винт 2114-5325388.

5.2 Снять оси 2, рис. 3, петель крышки вещевого ящика, снять крышку 1 (отвертка плоская).

5.3 Отвернуть семь винтов 4, снять корпус 5 вещевого ящика, отсоединить колодку жгута проводов фонаря освещения вещевого ящика, снять фонарь (отвертка крестообразная).

5.4 Отсоединить тяги 13, рис. 4, управления заслонками от заслонок, снять рукоятки 2 управления отопителем, облицовку 3 с символами, отвернуть два винта 9 крепления кронштейна 10 рычагов управления отопителем, снять кронштейн 10 с тягами в сборе (отвертка крестообразная).

5.5 Отвернуть три винта 12 крепления отопителя к поперечине панели приборов, отсоединить промежуточный воздуховод 4, снять воздуховод 14 обогрева ног водителя, снять отопитель 11 (отвертка крестообразная)

5.6 Отвернуть винт 7, рис. 5, крепления воздуховода обогрева ног пассажира, снять воздуховод 8, отвернуть два винта 13 крепления кронштейна 14 шлангов подводящего и отводящего, снять кронштейн 14, отвернуть винт 7 крепления радиатора, извлечь радиатор 6 из корпуса отопителя (отвертка крестообразная).

5.7 Снять шесть соединительных скоб 10, отвернуть винт 4, разъединить кожухи правый 9 и левый 5 отопителя (отвертка плоская, отвертка крестообразная).

5.8 Отвернуть два винта 5, рис. 4, крепления улитки вентилятора к кронштейну поперечины панели приборов, снять улитку 6 в сборе с воздуховодом 4 промежуточным (отвертка крестообразная).

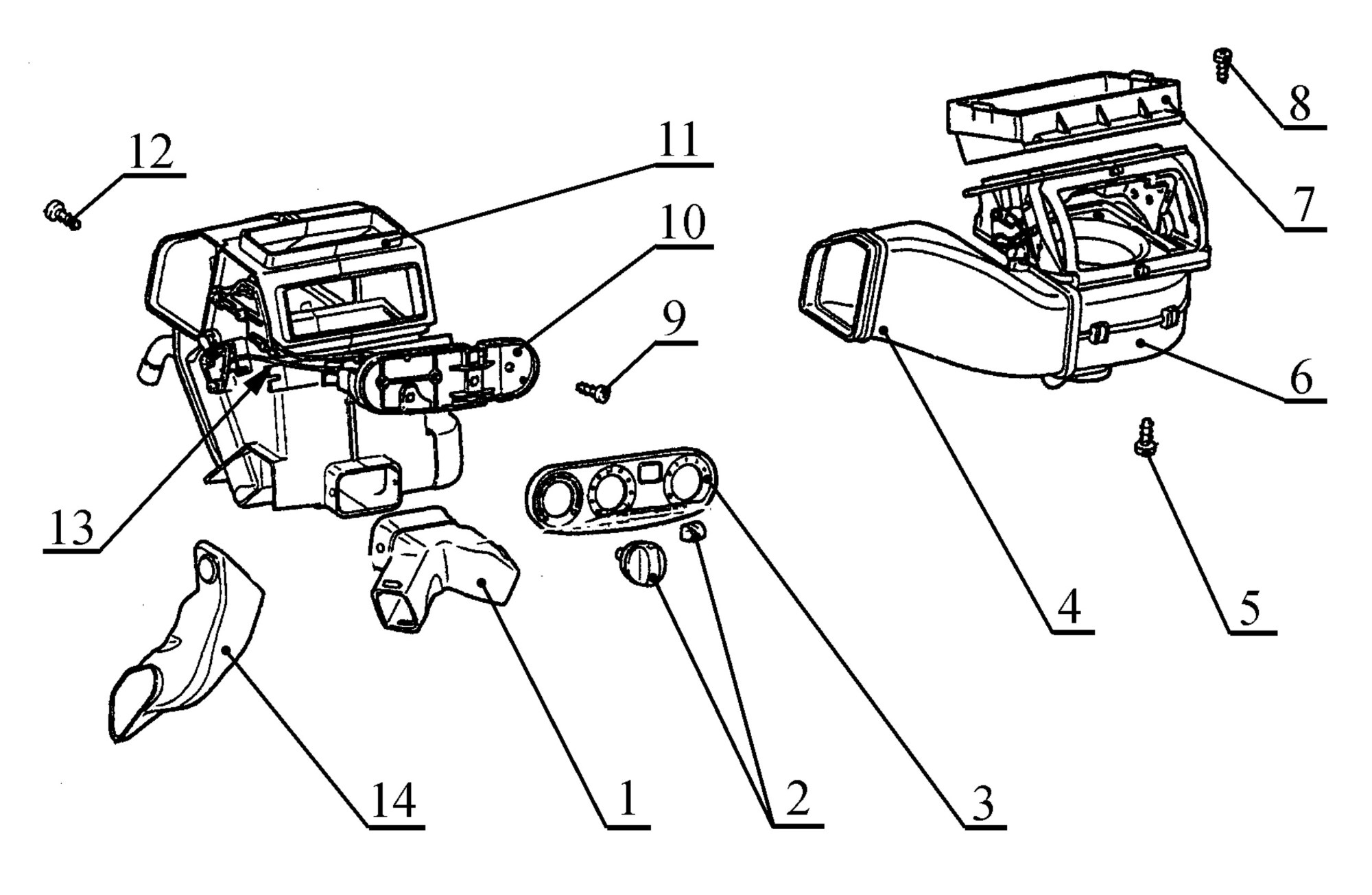

Рис. 4. Система вентиляции и отопления.

1 – воздуховод обогрева салона передний; 2 – рукоятки управления отопителем; 3 – облицовка рычагов управления; 4 – воздуховод промежуточный; 5 – винт 1/76711/01; 6 – улитка вентилятора; 7 – корпус приемный фильтра воздухозаборника; 8 – винт 1/76701/01; 9 – винт 1/76701/01; 10 – кронштейн рычагов управления; 11 – отопитель; 12 – винт 1/32764/01; 13 – тяги привода заслонок; 14 – воздуховод обогрева ног водителя.

5.9 Отсоединить промежуточный воздуховод 4.

5.10 Снять шесть соединительных скоб 4, рис. 6, разъединить улитки 3 и 11 вентилятора (отвертка плоская).

5.11 Отвернуть три винта 9, разъединить корпусы 10 и 6 воздухозаборника, извлечь заслонку 8 рециркуляции (отвертка крестообразная).

5.12 Отвернуть четыре гайки 7 крепления щитка воздухозаборника, снять щиток 5 (головка сменная 8, вороток, отвертка крестообразная).

5.13 Отвернуть пять винтов 7, рис. 3, крепления заглушки, снять заглушку 6 (отвертка крестообразная).

5.14 Отвернуть винт крепления монтажного блока, отсоединить колодки жгута проводов, снять монтажный блок (отвертка крестообразная).

5.15 Извлечь переключатели электрокорректора фар и регулятора освещения приборов.

5.16 Отвернуть одиннадцать винтов крепления панели приборов 17, рис. 1, к поперечине 9, снять панель приборов в сборе с воздуховодами (отвертка крестообразная).

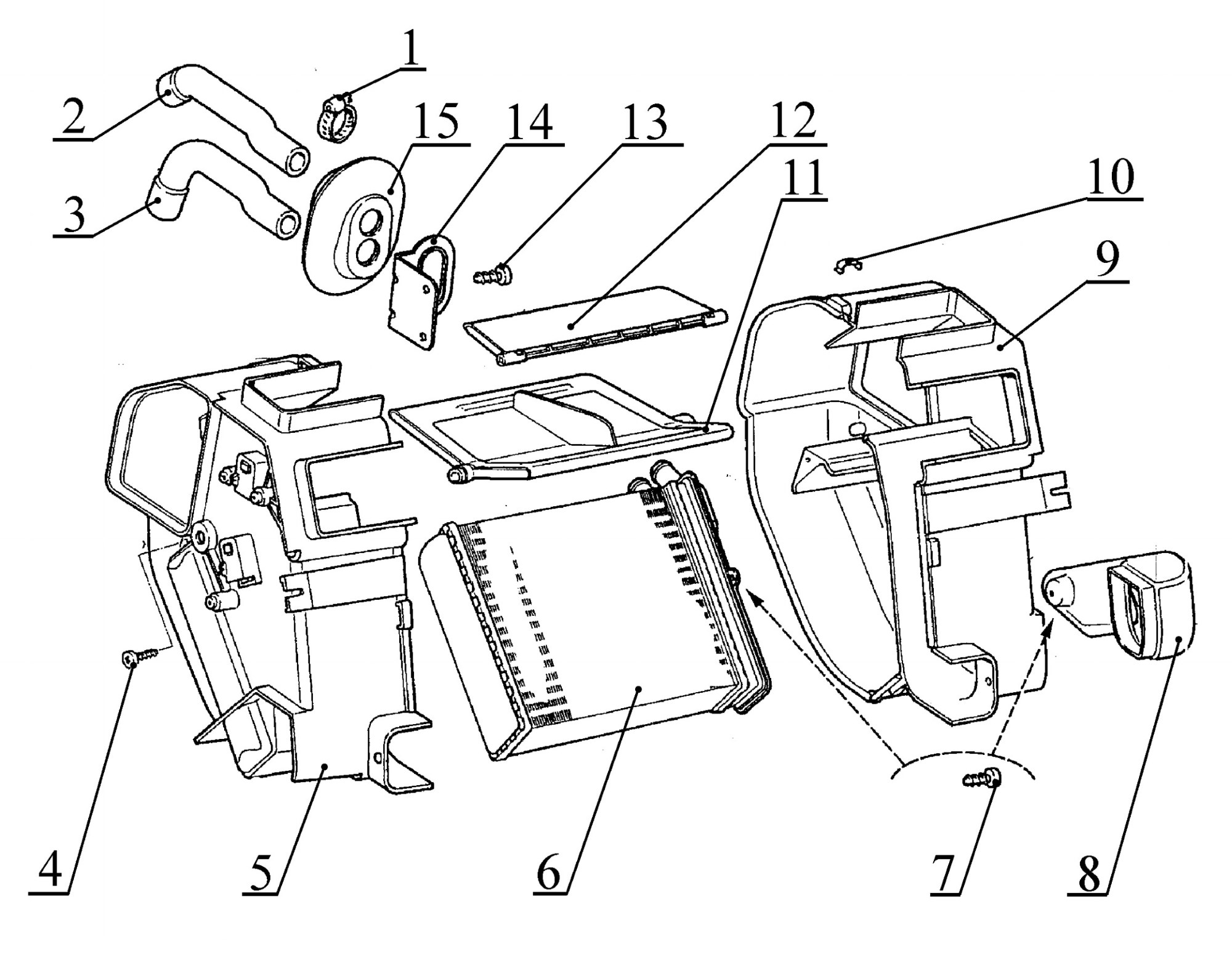

Рис. 5. Отопитель.

1 – хомут; 2 – шланг подводящий; 3 – шланг отводящий; 4 – винт 1/76701/01; 5 – кожух отопителя левый; 6 – радиатор отопителя; 7 – винт 1/76701/01; 8 – воздуховод обогрева ног пассажира; 9 – кожух отопителя правый; 10 – скоба; 11 – заслонка управления отопителем; 12 – заслонка распределителя воздуха; 13 – винт 1/76701/01; 14 – кронштейн; 15 – экран шлангов.

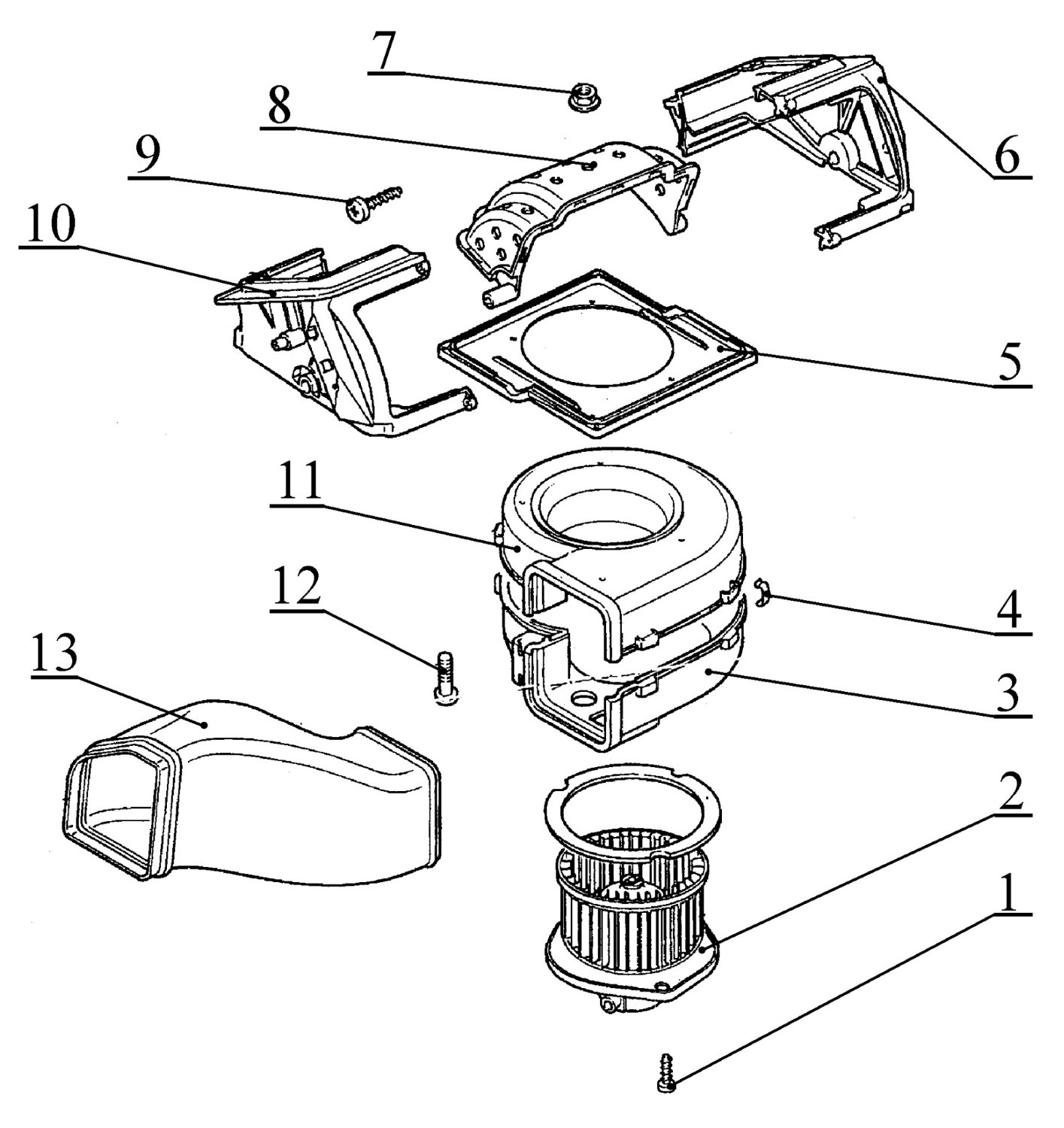

Рис. 6. Вентилятор отопителя.

1 – винт 1/76692/01; 2 – вентилятор отопителя; 3 – улитка вентилятора нижняя; 4 – скоба; 5 – щиток воздухозаборника; 6 – корпус воздухозаборника правый; 7 – гайка 1/38318/01; 8 – заслонка рециркуляции; 9 – винт 1/76702/01; 10 – корпус воздухозаборника левый; 11 – улитка вентилятора верхняя; 12 – винт 1/32992/01; 13 – воздуховод промежуточный.

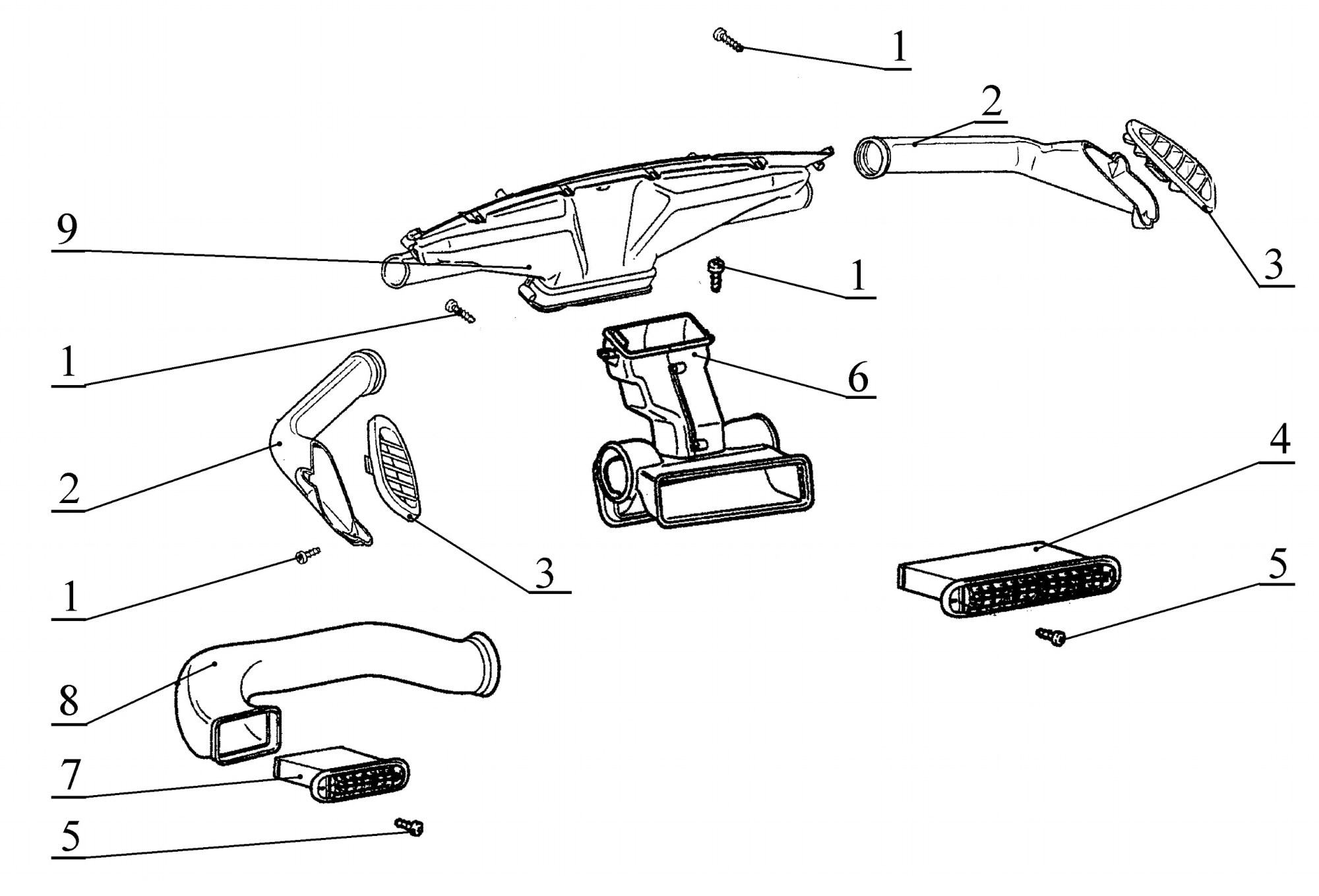

Рис. 7. Воздуховоды отопителя.

1 – винт крепления воздуховодов; 2 – воздуховод обогрева бокового стекла правый/левый; 3 – сопло обогрева бокового стекла правое/левое; 4 – сопло вентиляции центральное; 5 – винт 1/76702/01; 6 – корпус промежуточный; 7 – сопло вентиляции боковое; 8 – воздуховод вентиляции правый/левый; 9 – воздуховод обогрева ветрового стекла.

5.17 Отвернуть винты 1, рис. 7, крепления воздуховодов 2 и корпуса 6 промежуточного, снять воздуховоды 2 и 9 обогрева боковых стекол и ветрового стекла и воздуховоды 8 вентиляции (отвертка крестообразная).

5.18 Снять сопла 3 обогрева боковых стекол. Отвернуть винты 5 крепления, снять сопла 7 вентиляции боковые, сопло 4 вентиляции центральное (отвертка крестообразная).

5.19 Снять с поперечины панели приборов жгут проводов (нож технологический).

5.20 Сборку панели приборов и отопителя производить в порядке обратном разборке. Дефектные или поврежденные детали заменить, проверить комплектность отопителя, плотность прилегания заслонок, электропровода и их наконечники должны быть закреплены, иметь исправную изоляцию и надежный контакт в соединениях.

6. Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие нижеперечисленным требованиям: панель должна быть укомплектована, надежно закреплена, приборы электрооборудования, световой и звуковой сигнализации должны быть исправны, негерметичность соединений или течь охлаждающей жидкости не допускается, уровень охлаждающей жидкости должен быть на 30-40 мм выше отметки «min» расширительного бачка.
