Бампер передний или задний автомобиля Шевроле-Нива – снятие и установка.

Другие ТИ ВАЗ:

Технологические инструкции (ТИ) ВАЗ.

Бампер передний или задний автомобиля Шевроле-Нива – снятие и установка.

ТИ 3100.25100.20375

Общие указания.

Работы производить в соответствии с требованиями “Правил по охране труда на автомобильном транспорте” Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Установить автомобиль на рабочее место. Поднять капот, отсоединить клемму “минус” от аккумуляторной батареи, снять номерные знаки с автомобиля (ключ гаечный 10, отвертка крестообразная).

2. Снять передний бампер, рис. 1.

Рис. 1. Снятие и установка переднего бампера. Элементы крепления показаны на эскизах сечений.

2.1 Снять облицовку радиатора согласно ТИ 3100.25100.20374.

2.2 Отвернуть четыре болта 1, сечение А-А (ключ гаечный 10).

2.3 Отвернуть четыре болта 1, сечение Б–Б (ключ гаечный 10).

2.4 Отвернуть по два винта нижнего крепления кожуха защитного переднего колеса правого и левого (отвертка крестообразная).

2.5 Отвернуть четыре самонарезающих винта 1, сечение Г–Г (отвертка крестообразная).

2.6 Отвернуть четыре болта 1, сечение Д–Д (ключ гаечный 10).

2.7 Отсоединить колодки жгутов проводов от противотуманных фар.

2.8 Снять передний бампер.

2.9 Отвернуть четыре самонарезающих винта 1, сечение В-В и снять две противотуманные фары 3 (отвертка крестообразная).

3. Снять задний бампер, рис. 2.

Рисунок 1.

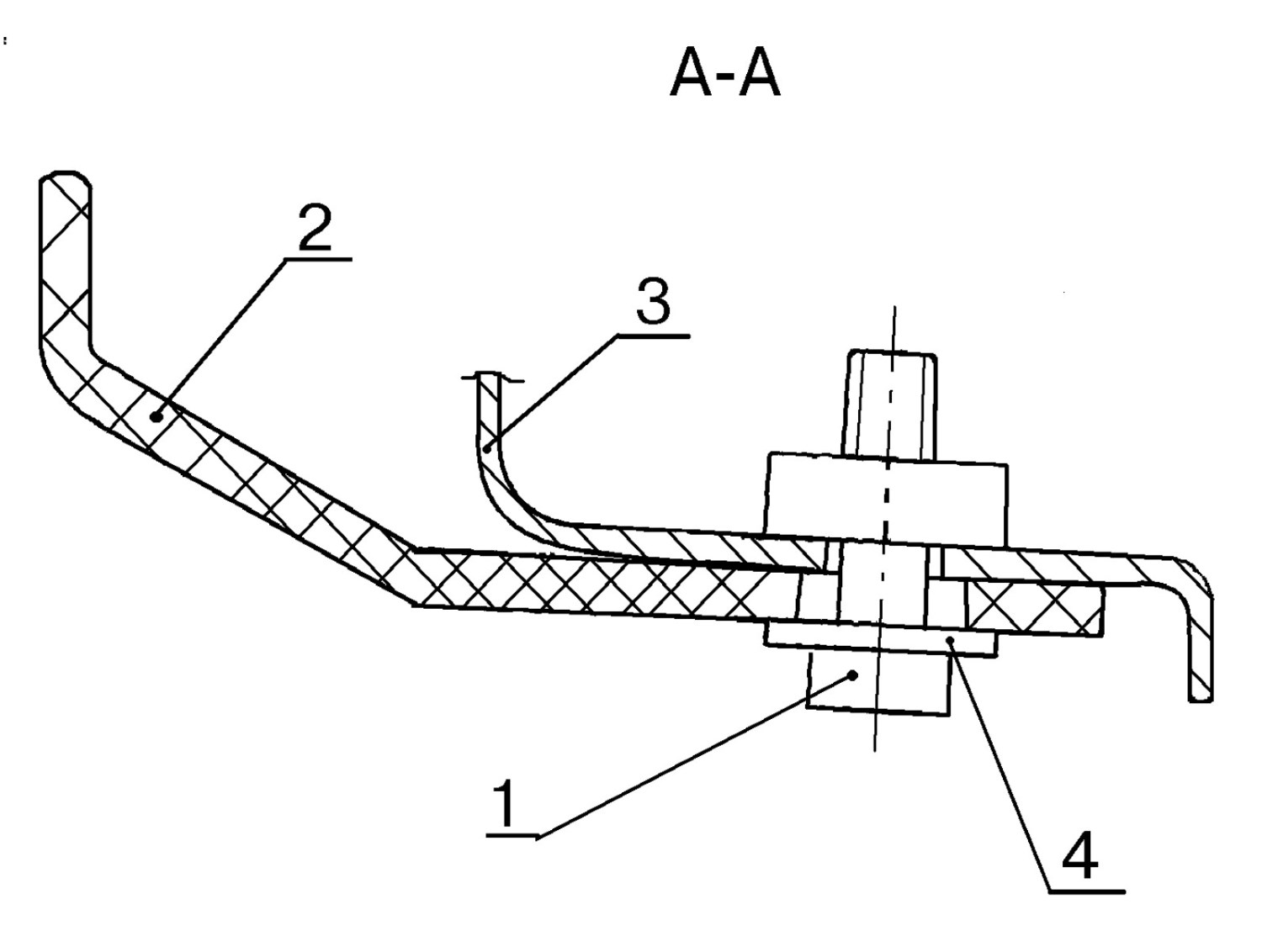

Сечение А-А.

1 – болт 1/09024/21 крепления переднего бампера; 2 – бампер передний; 3 – кузов в сборе; 4 – шайба 1/25982/71.

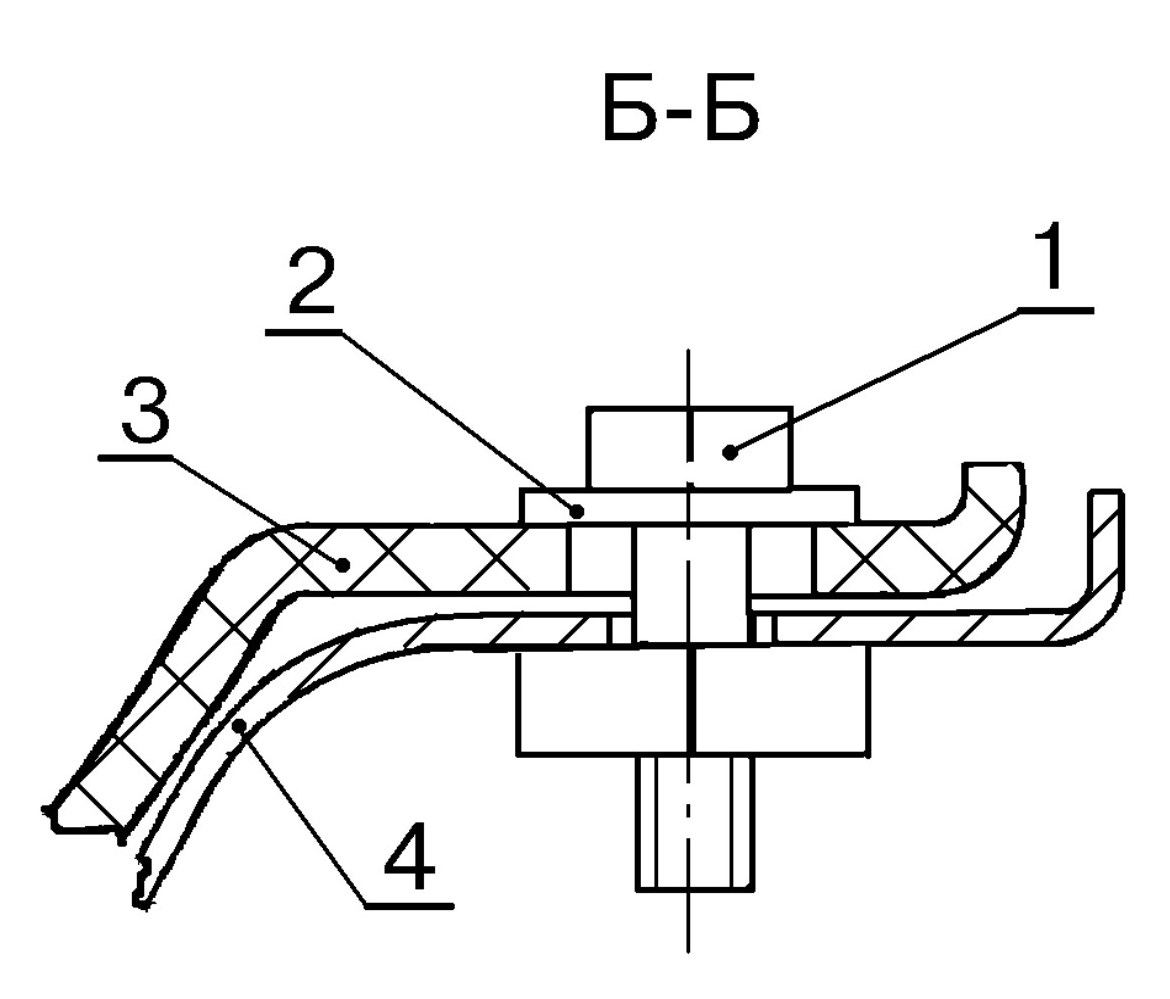

Сечение Б-Б.

1 – болт 1/09024/21 крепления переднего бампера; 2 – шайба 1/25982/71; 3 – бампер передний; 4 – кузов в сборе.

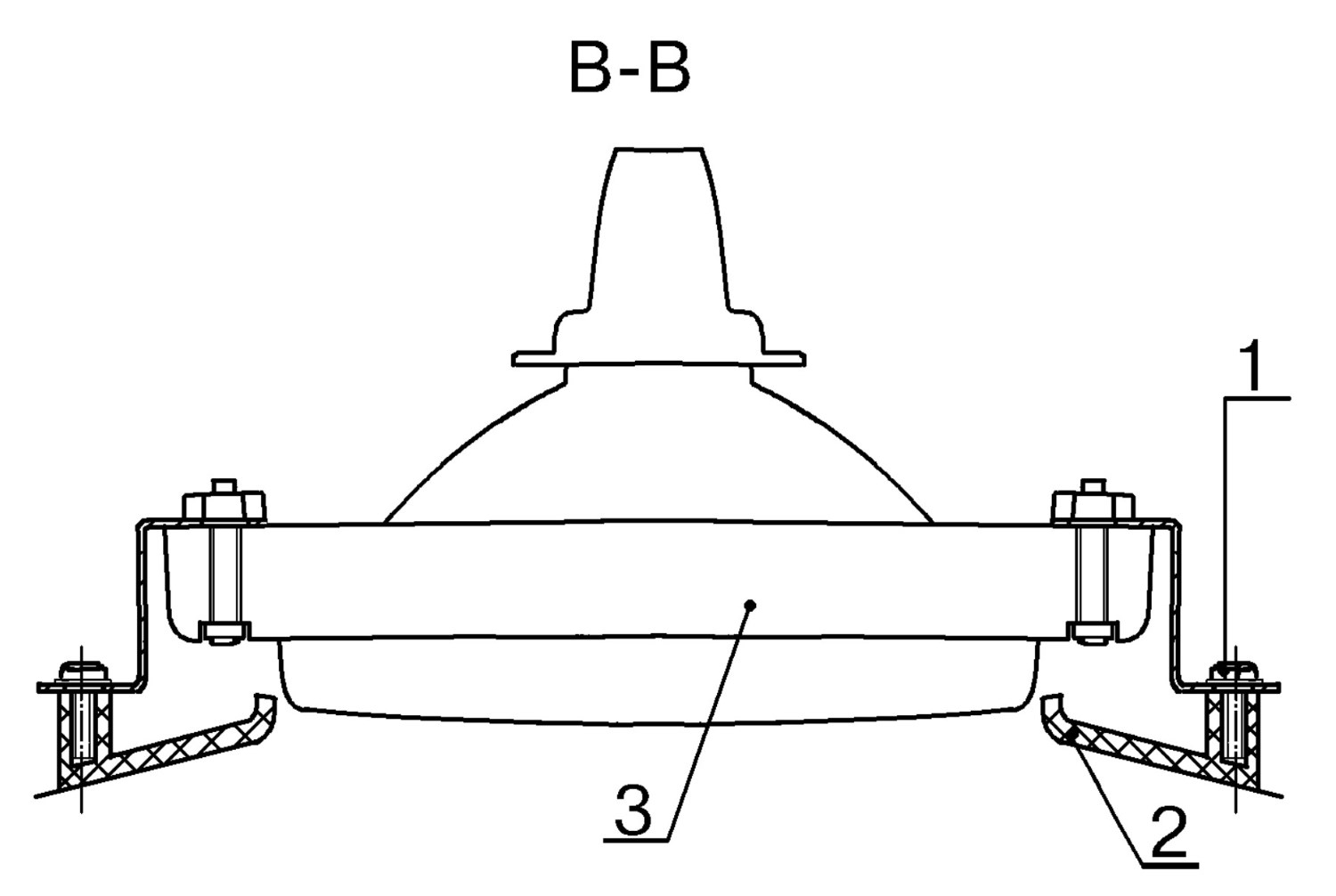

Сечение В-В.

1 – винт 1/76701/01; 2 – бампер передний; 3 – противотуманная фара.

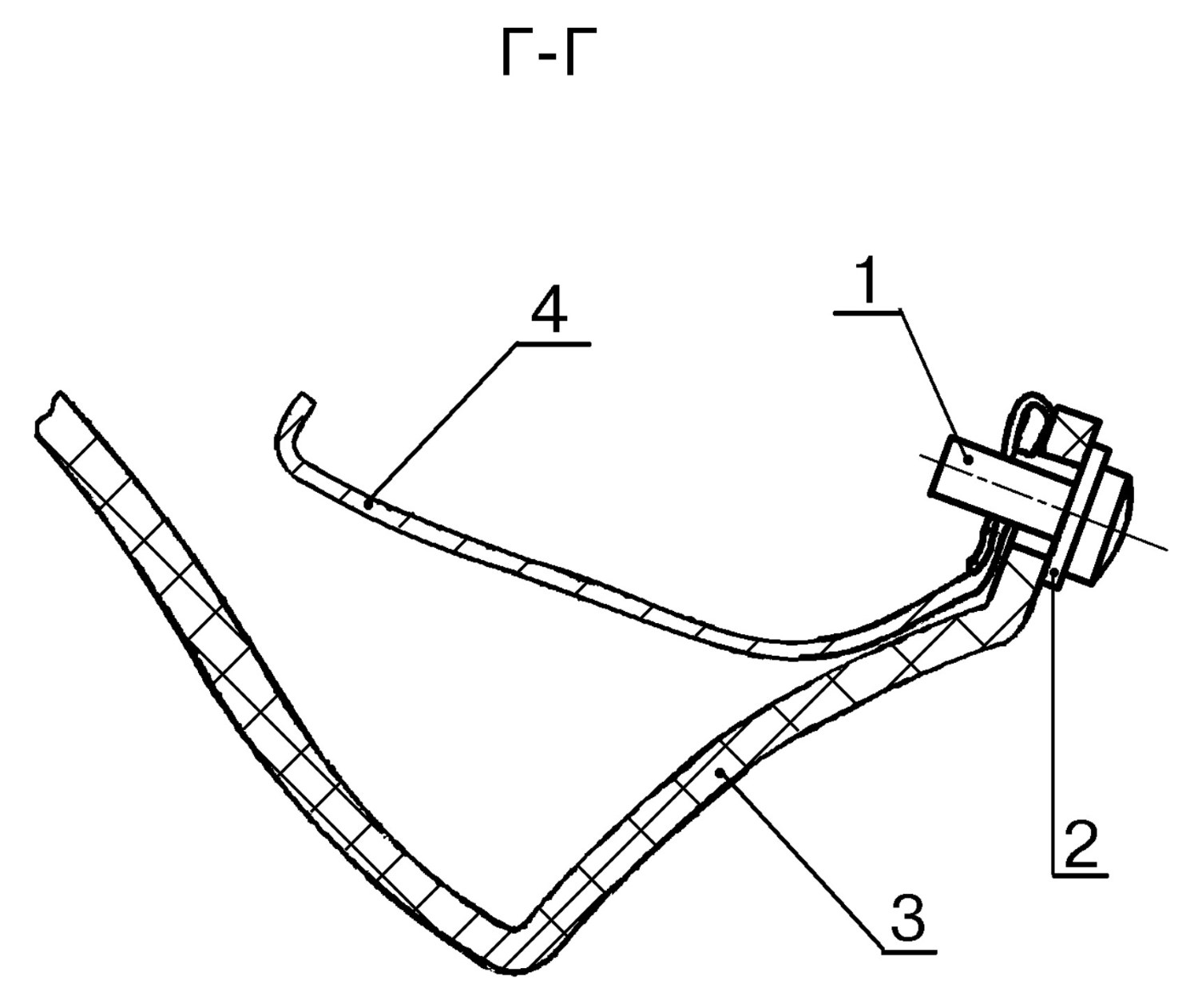

Сечение Г-Г.

1 – винт 1/76711/01; 2 – шайба 1/25991/73; 3 – бампер передний; 4 – кузов в сборе.

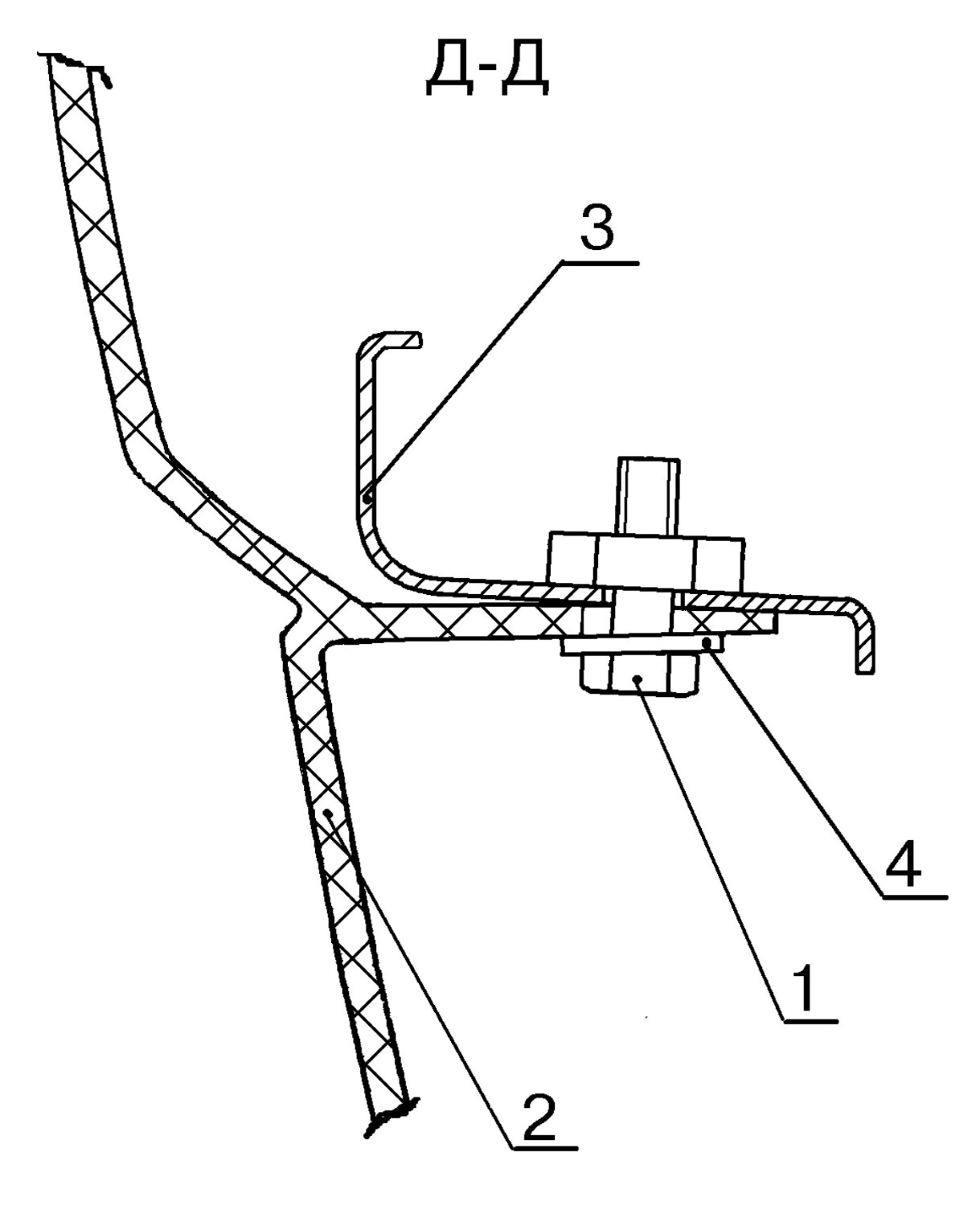

Сечение Д-Д.

1 – болт 1/09024/21; 2 – бампер передний; 3 – кузов в сборе; 4 – шайба 1/25982/71.

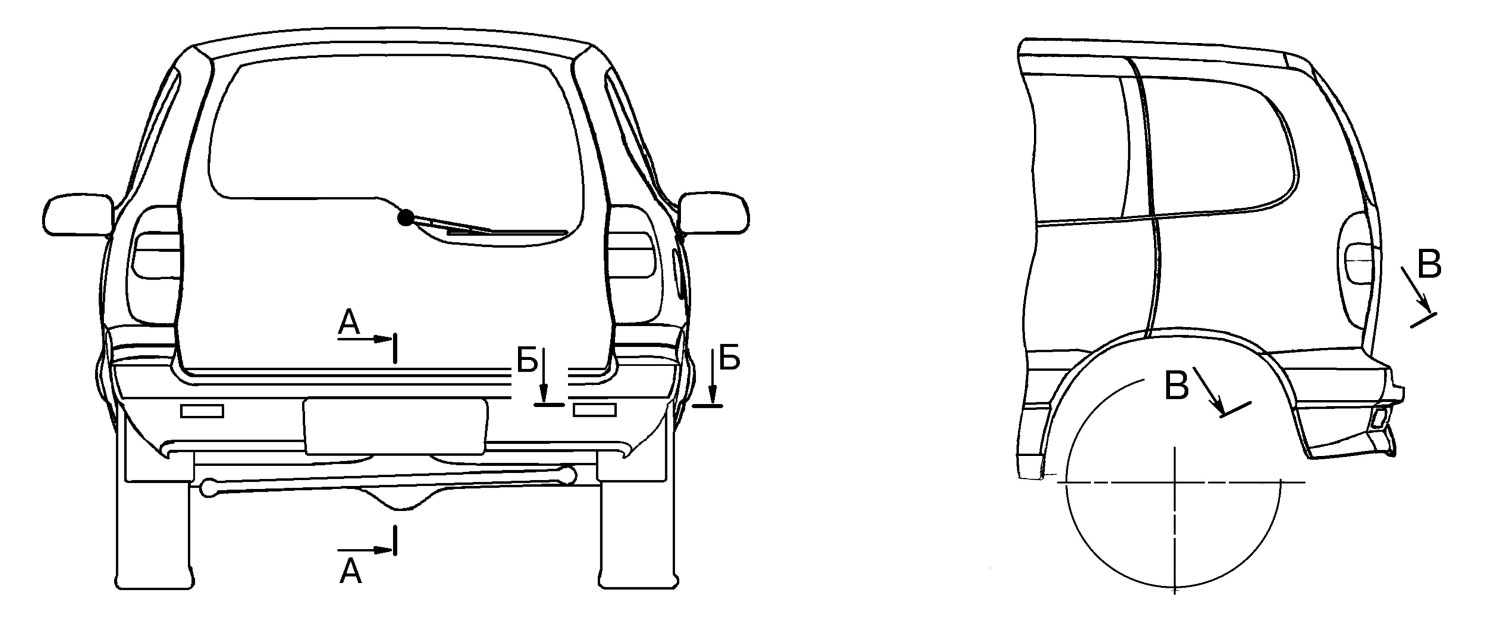

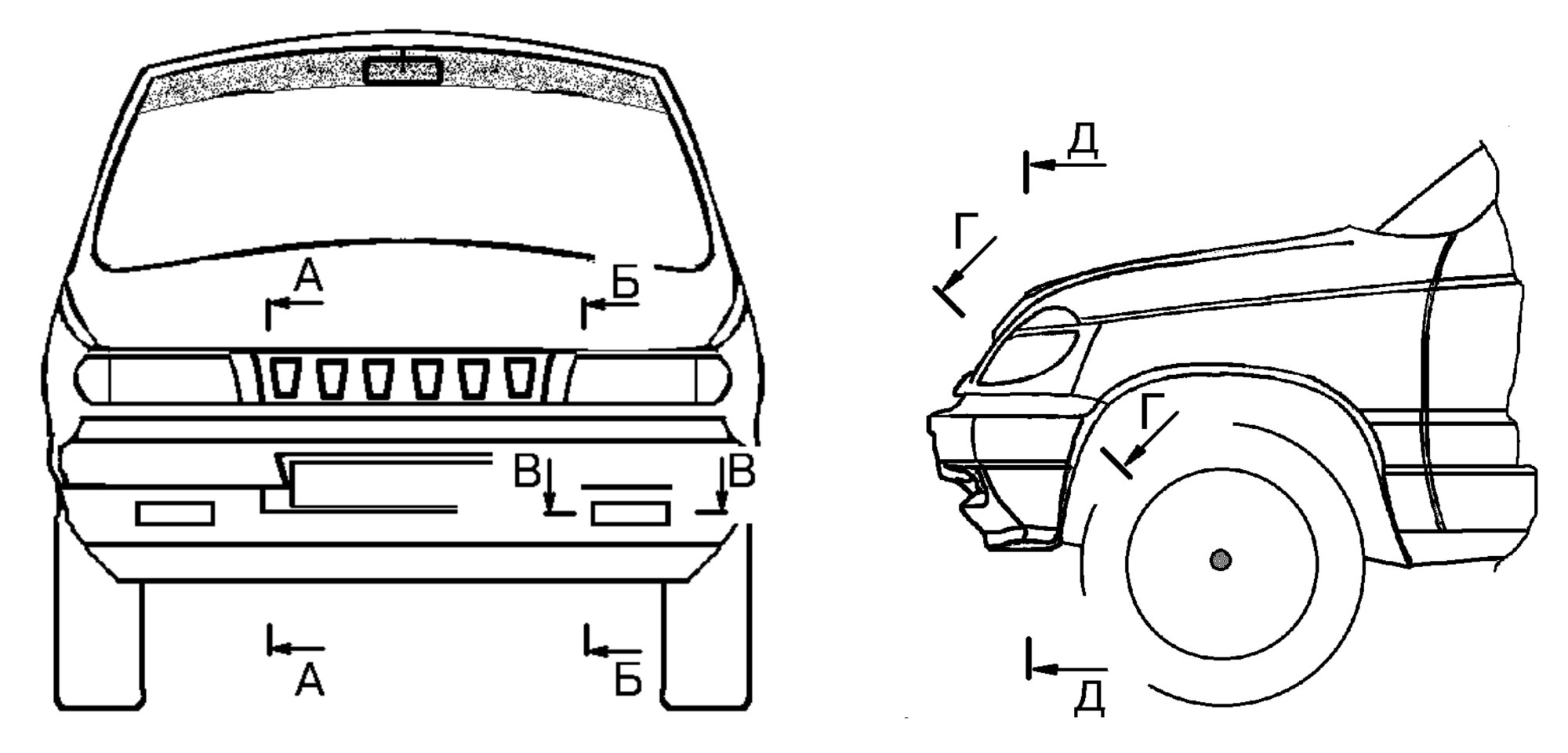

Рис. 2. Снятие и установка заднего бампера. Элементы крепления показаны на эскизах сечений.

3.1 Открыть дверь задка.

3.2 Снять обивку арки и боковины левую заднюю в сборе (отвертка крестообразная).

3.3 Отсоединить колодки жгута проводов фонарей освещения номерного знака от жгута проводов заднего дополнительного.

3.4 Отвернуть пять болтов 1 и семь болтов 8, сечение А–А (ключ гаечный 10).

3.5 Отвернуть четыре винта 1, сечение В–В, снять задний бампер (отвертка крестообразная).

3.6 Отвернуть пять винтов 3, сечение А–А, крепления кронштейнов 4, жгута 5 проводов фонарей освещения номерного знака (отвертка крестообразная).

3.7 Отсоединить колодки жгутов проводов от фонарей освещения номерного знака и извлечь жгут проводов фонарей освещения номерного знака.

3.8 Отвернуть три винта 7 и снять фонари освещения номерного знака с кронштейнами в сборе (отвертка крестообразная).

Рисунок 2.

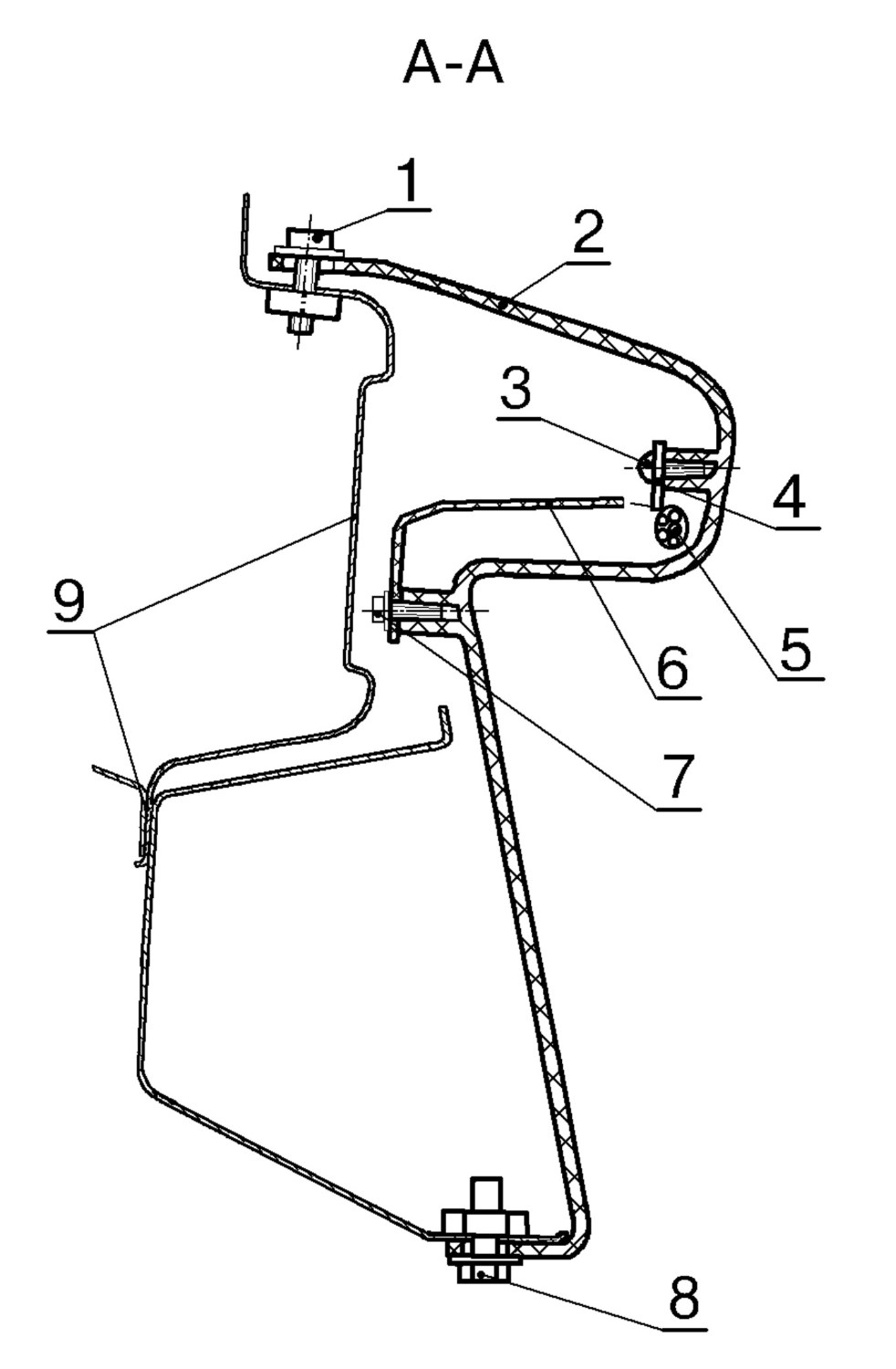

Сечение А-А.

1 – болт 1/09024/21; 2 – бампер задний; 3 – винт 1/76710/01; 4 – кронштейн жгута проводов фонарей освещения номерного знака; 5 – жгут проводов фонарей освещения номерного знака; 6 – кронштейн фонарей освещения номерного знака; 7 – винт 1/76690/07; 8 – болт 1/09024/21; 9 – кузов в сборе.

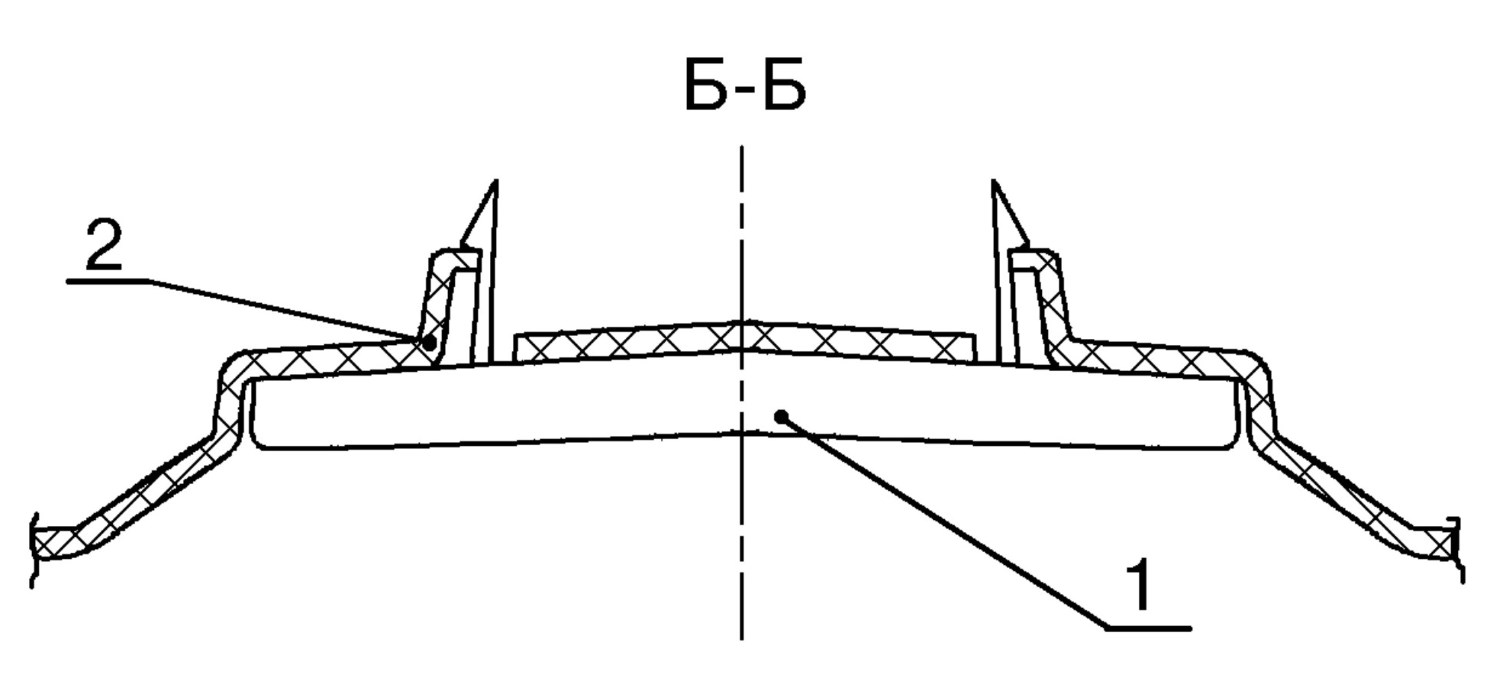

Сечение Б-Б.

1 – катафот 2111 – 3716138/139; 2 – бампер задний.

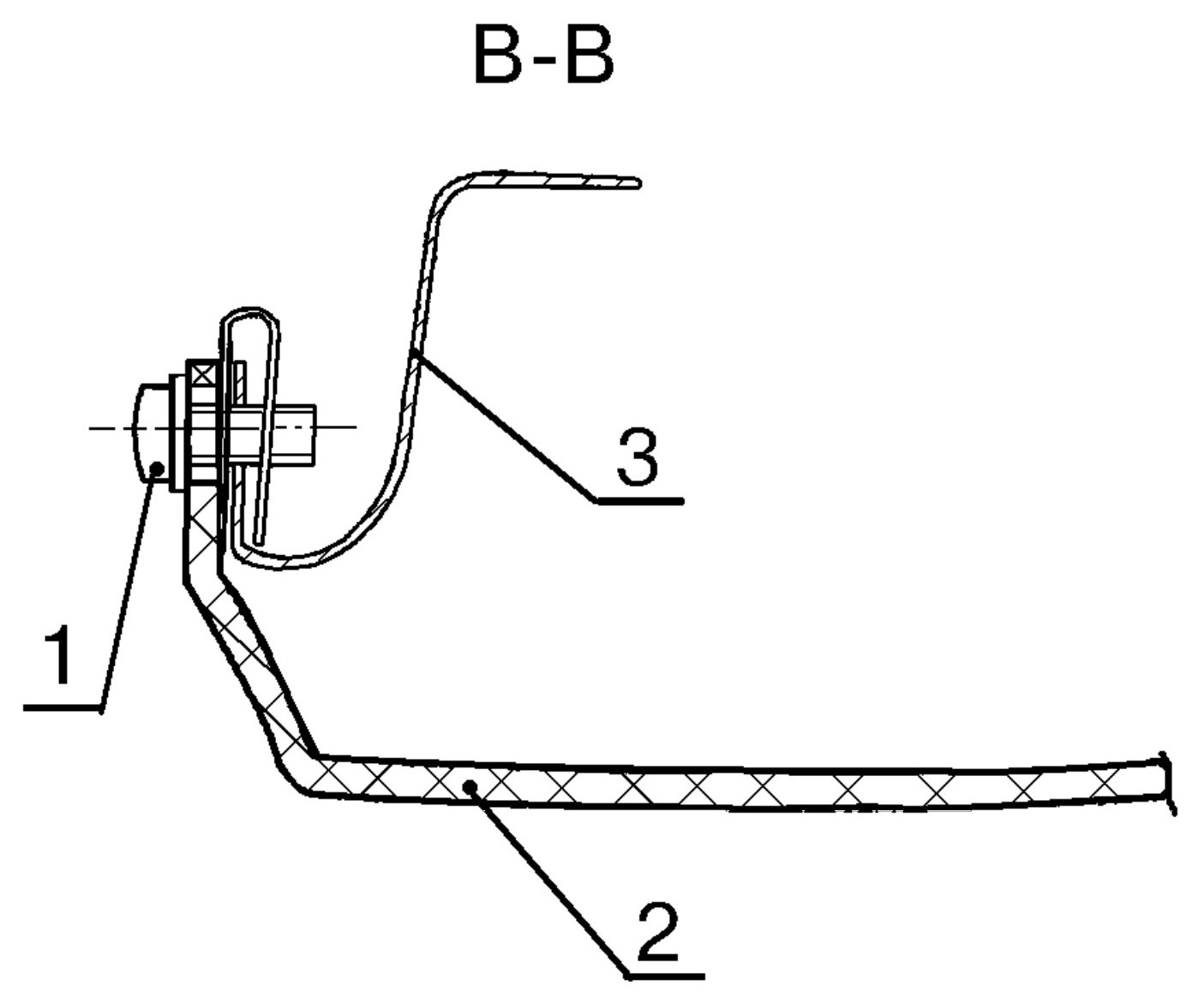

Сечение В-В.

1 – винт 2103-8109142; 2 – бампер задний; 3 – кузов в сборе.

3.9 Извлечь катафот 1, сечение Б–Б (отвертка плоская).

4. Установку переднего и заднего бамперов производить в порядке обратном снятию, обеспечить равномерность зазоров в сопряжении бампера с облицовкой радиатора (или дверью задка), с передними (или задними) крыльями.

5. Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие требованиям п.4 настоящей ТИ. Приборы световой сигнализации должны быть исправны и отрегулированы.
