Схемы JAC N350.

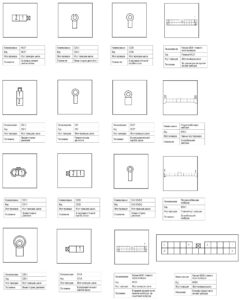

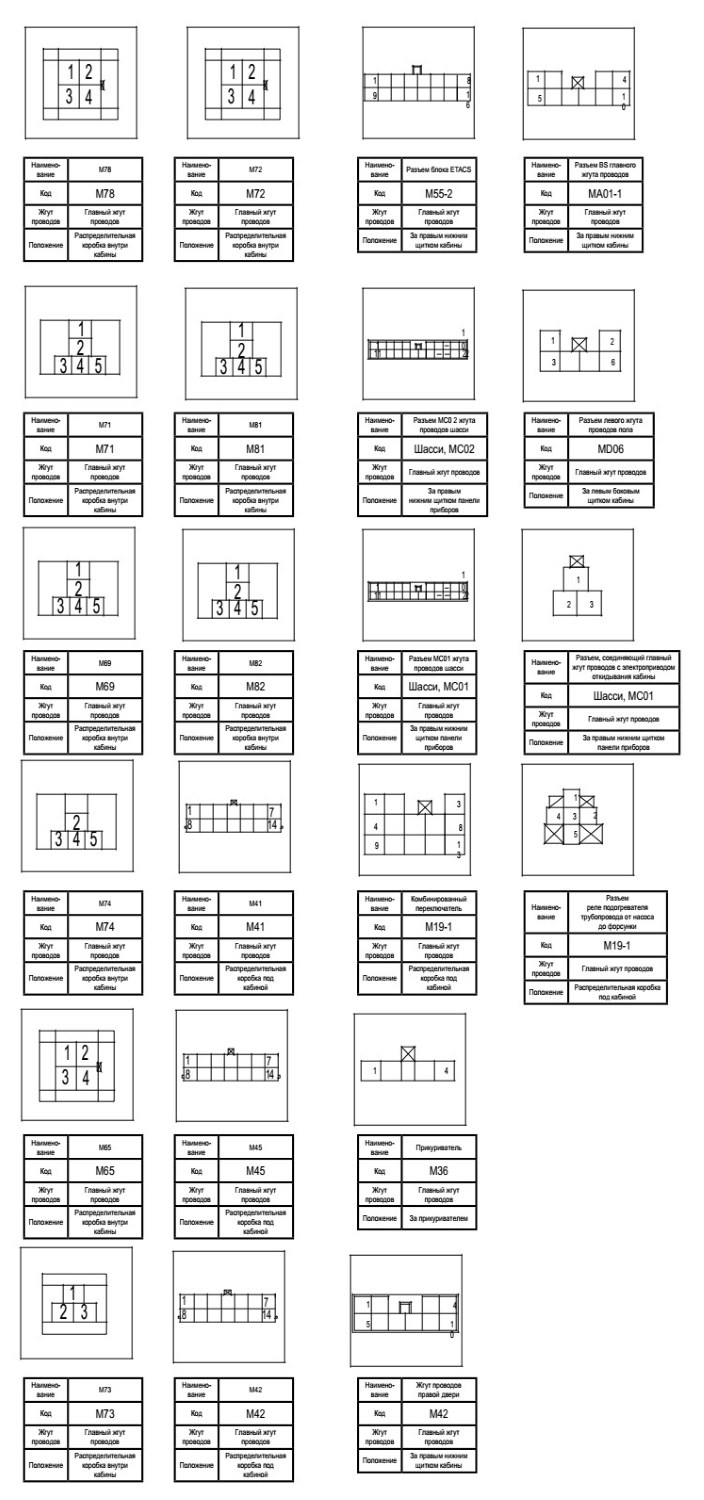

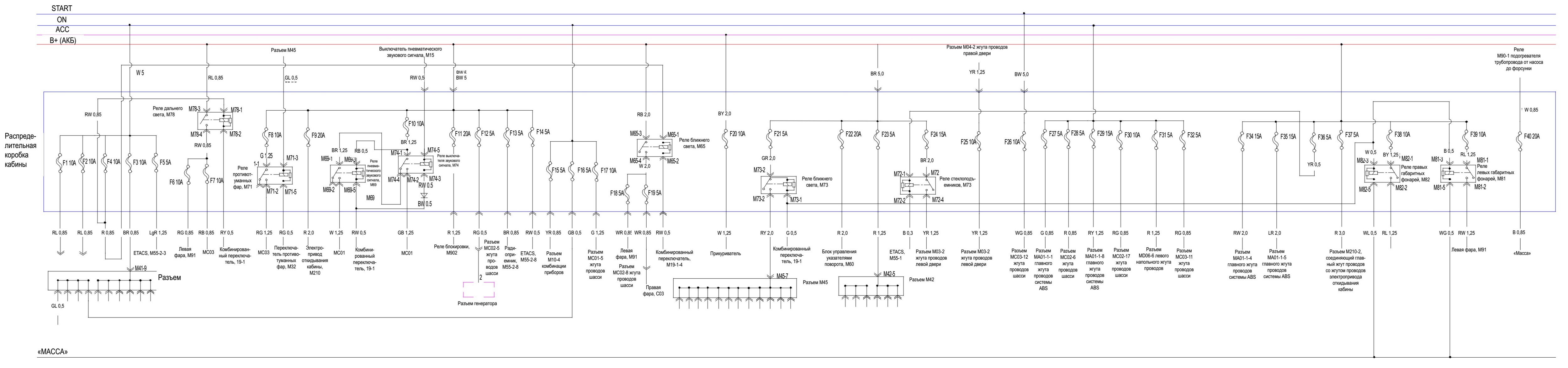

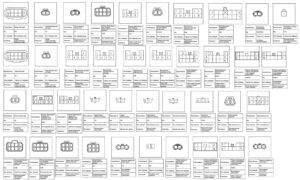

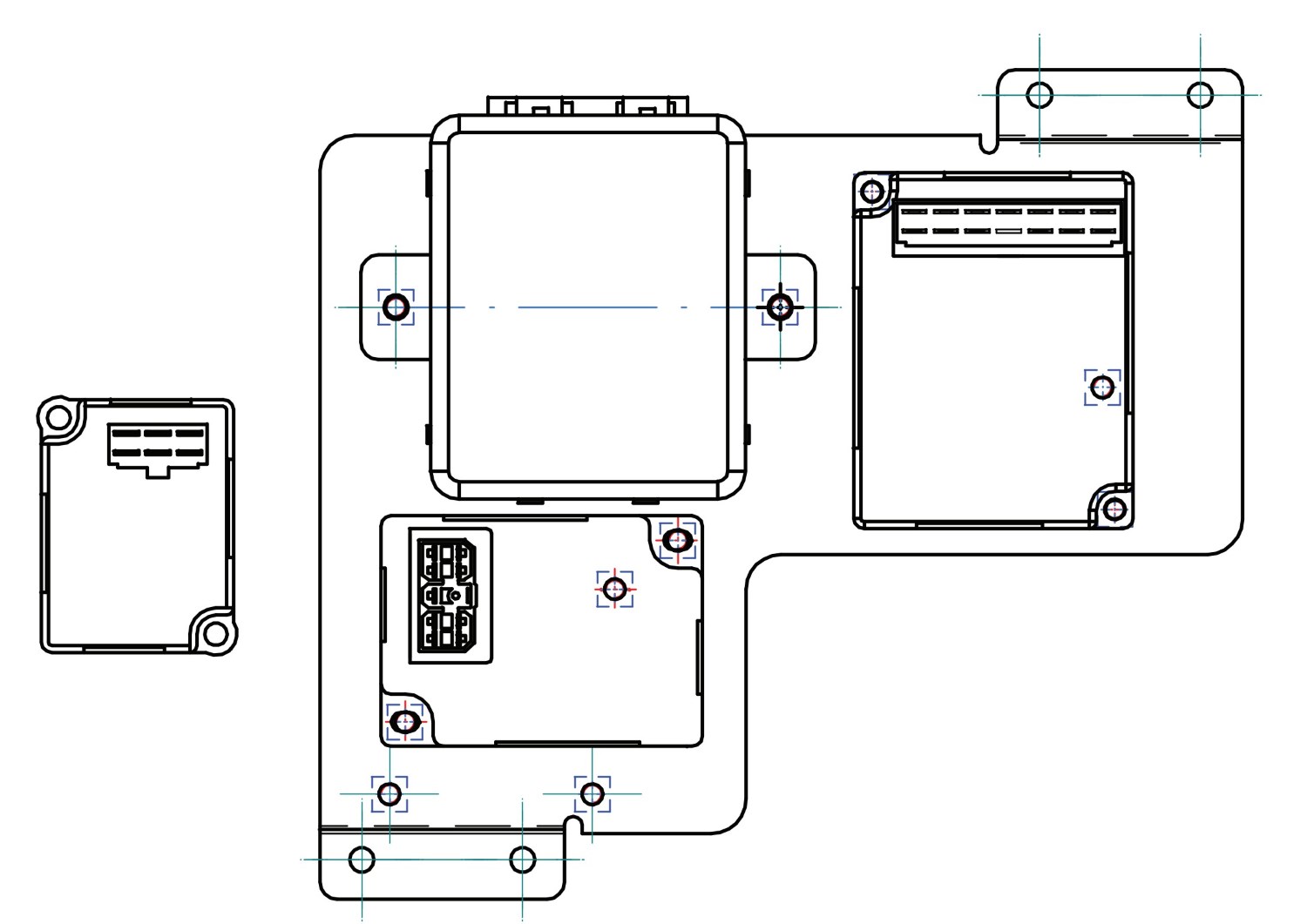

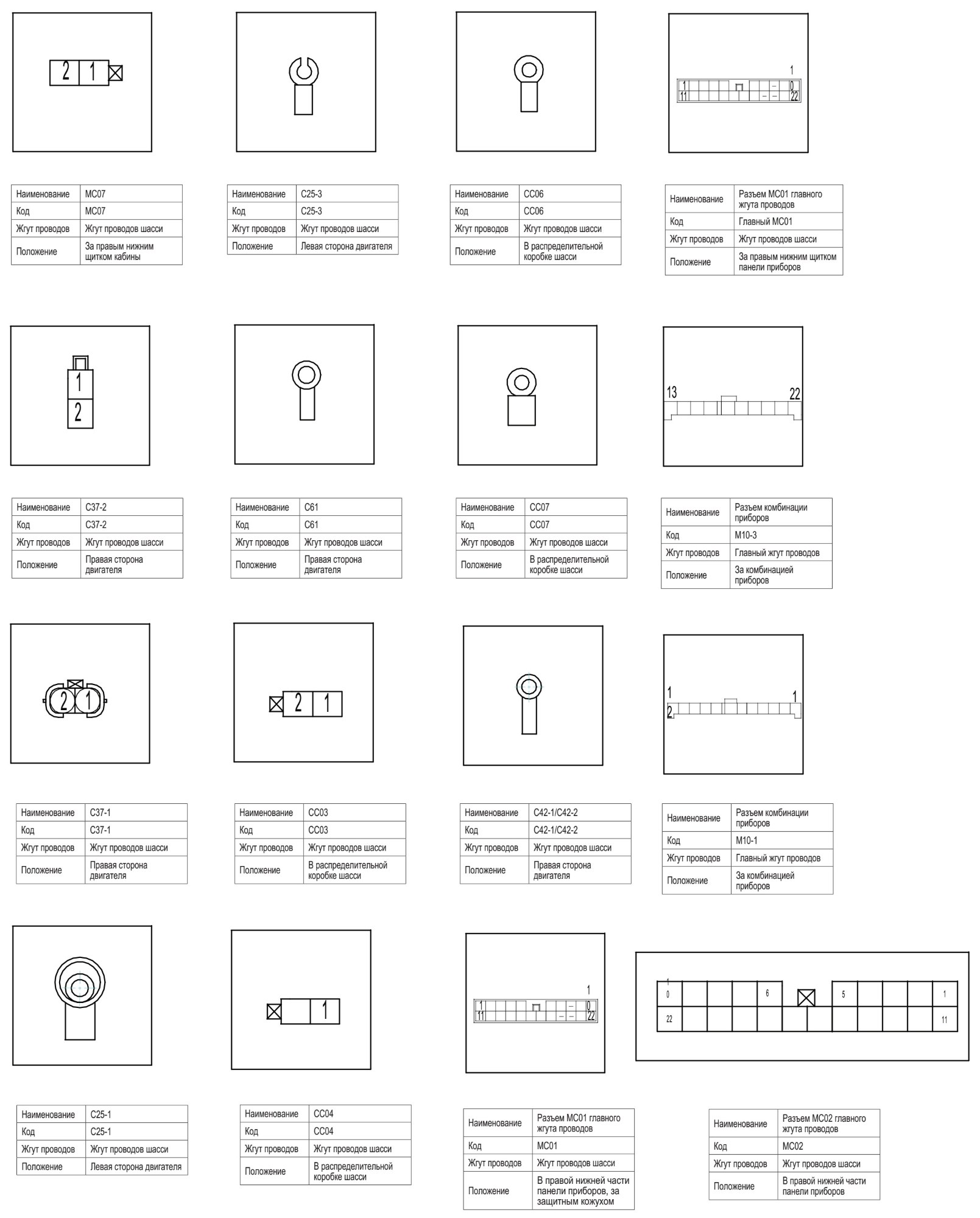

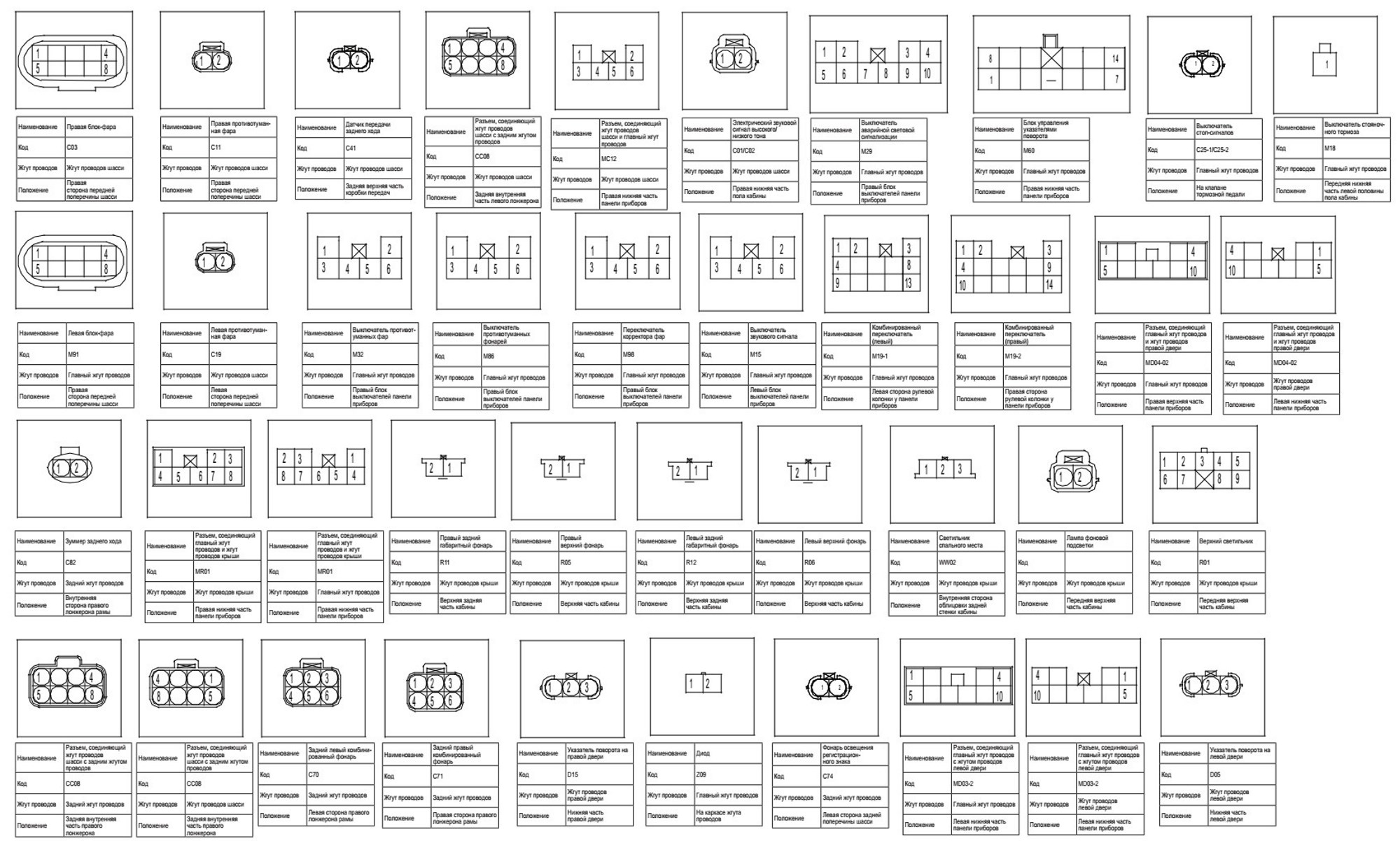

Схема расположения компонентов распределительной коробки и цепей питания.

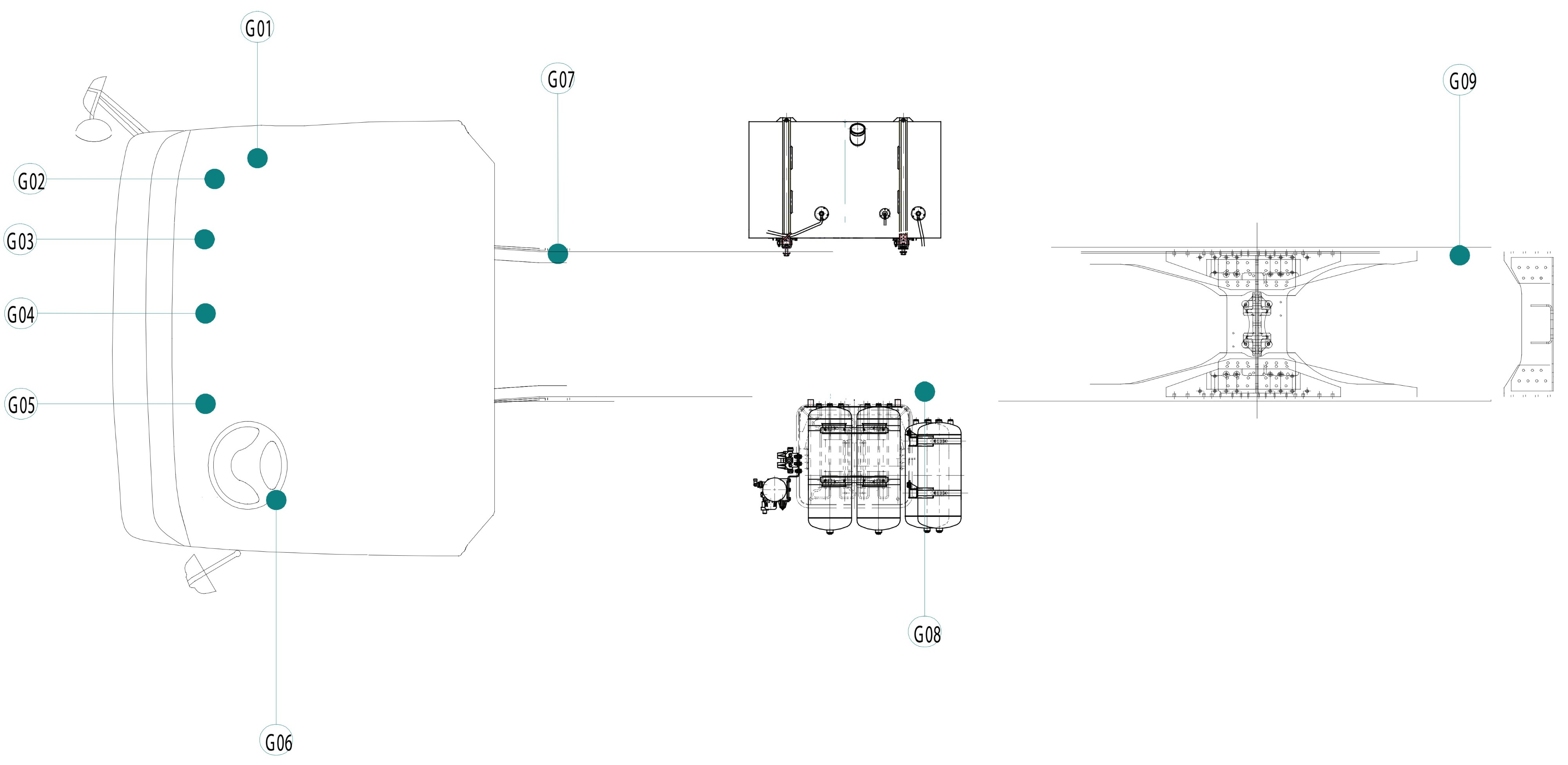

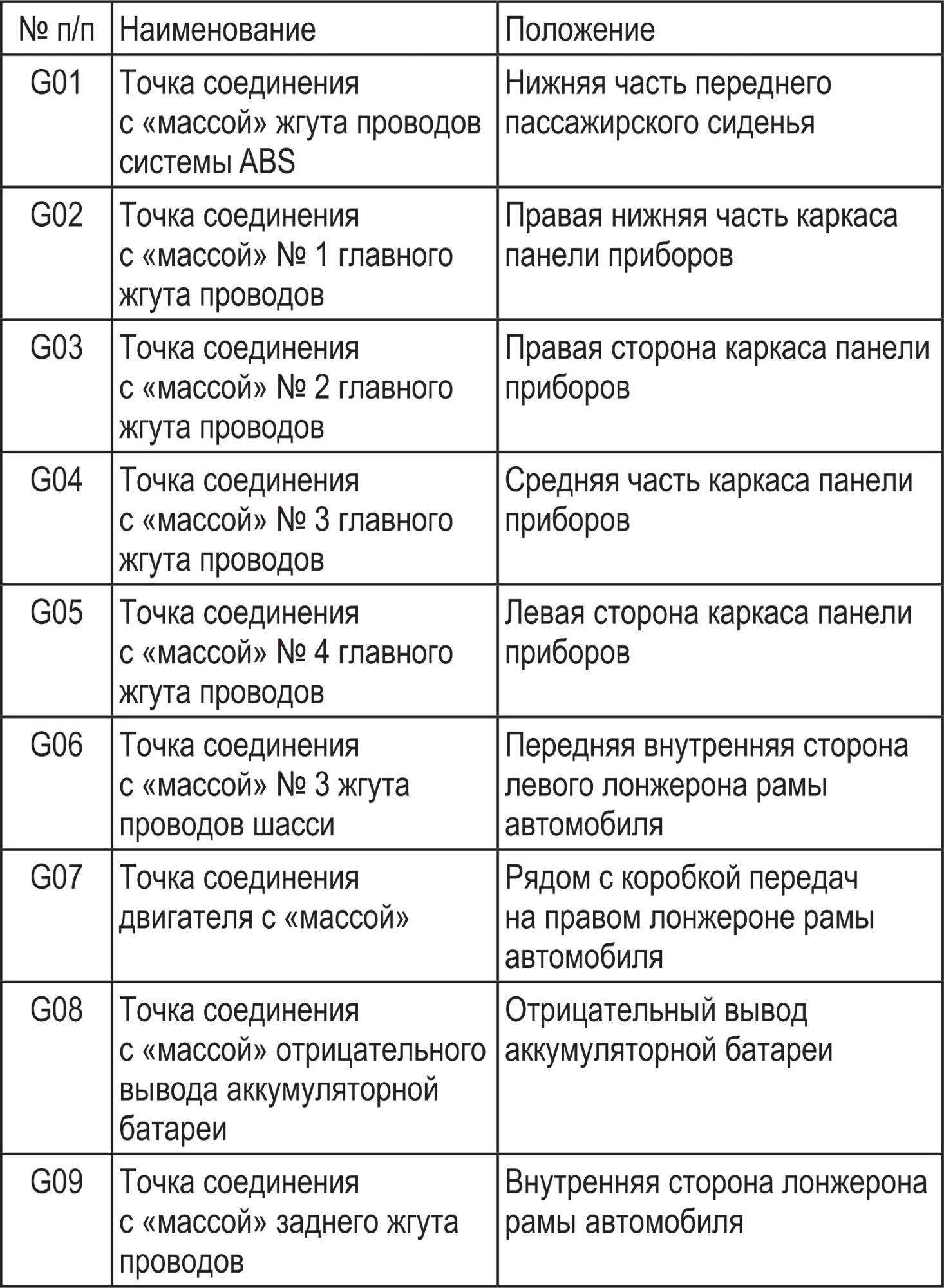

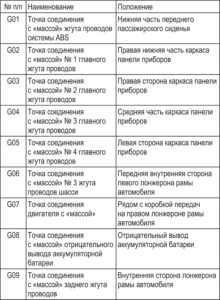

Точка соединения с «массой».

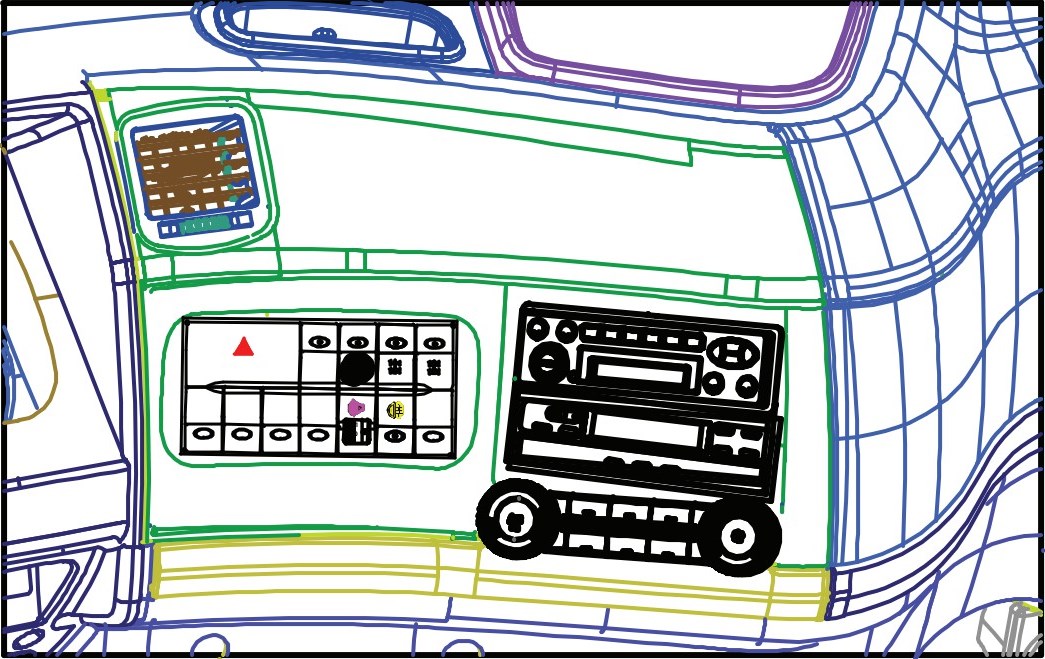

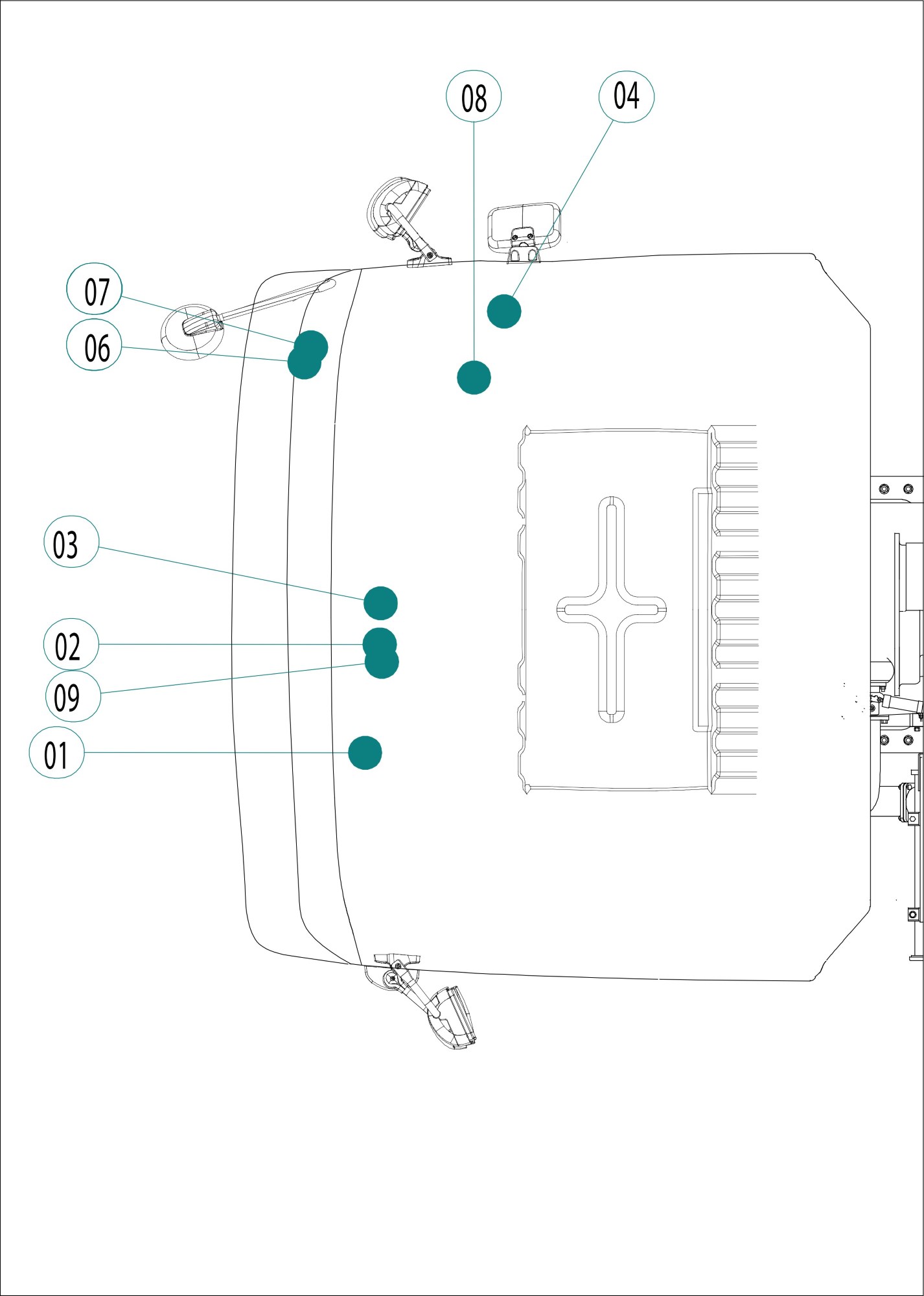

Схема расположения блоков управления.

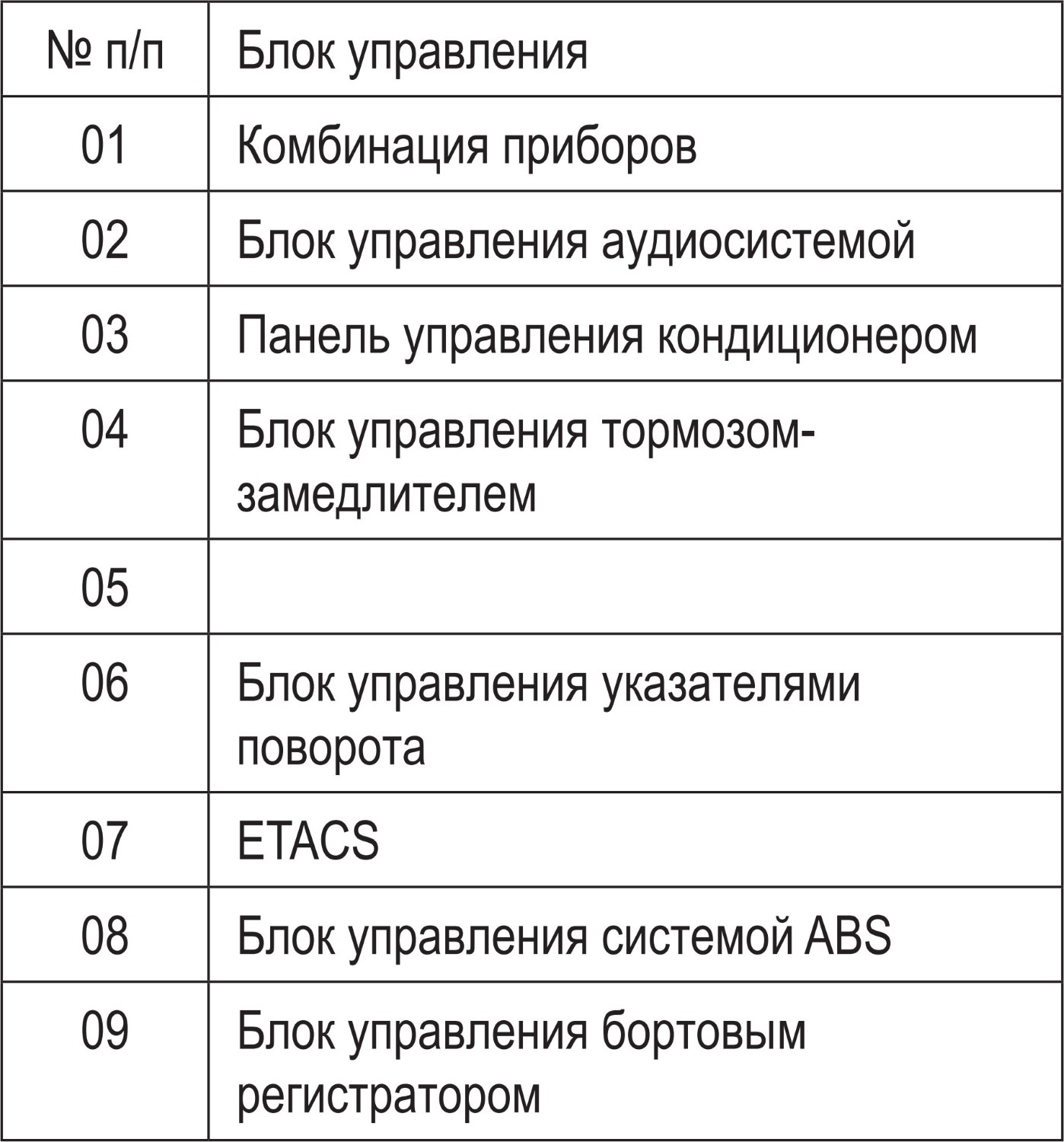

Перечень блоков управления.

1. Комбинация приборов. Левая сторона панели приборов.

2. Блок управления аудиосистемой/ блок управления кондиционером. Середина панели приборов.

3. Блок управления системой ABS. Под передним пассажирским сиденьем.

4. Блок управления тормозом-замедлителем. Правая сторона панели приборов.

5. Блок ETACS/ прерыватель ETACS. Правая нижняя часть панели приборов.

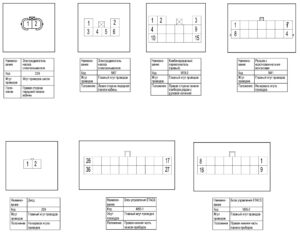

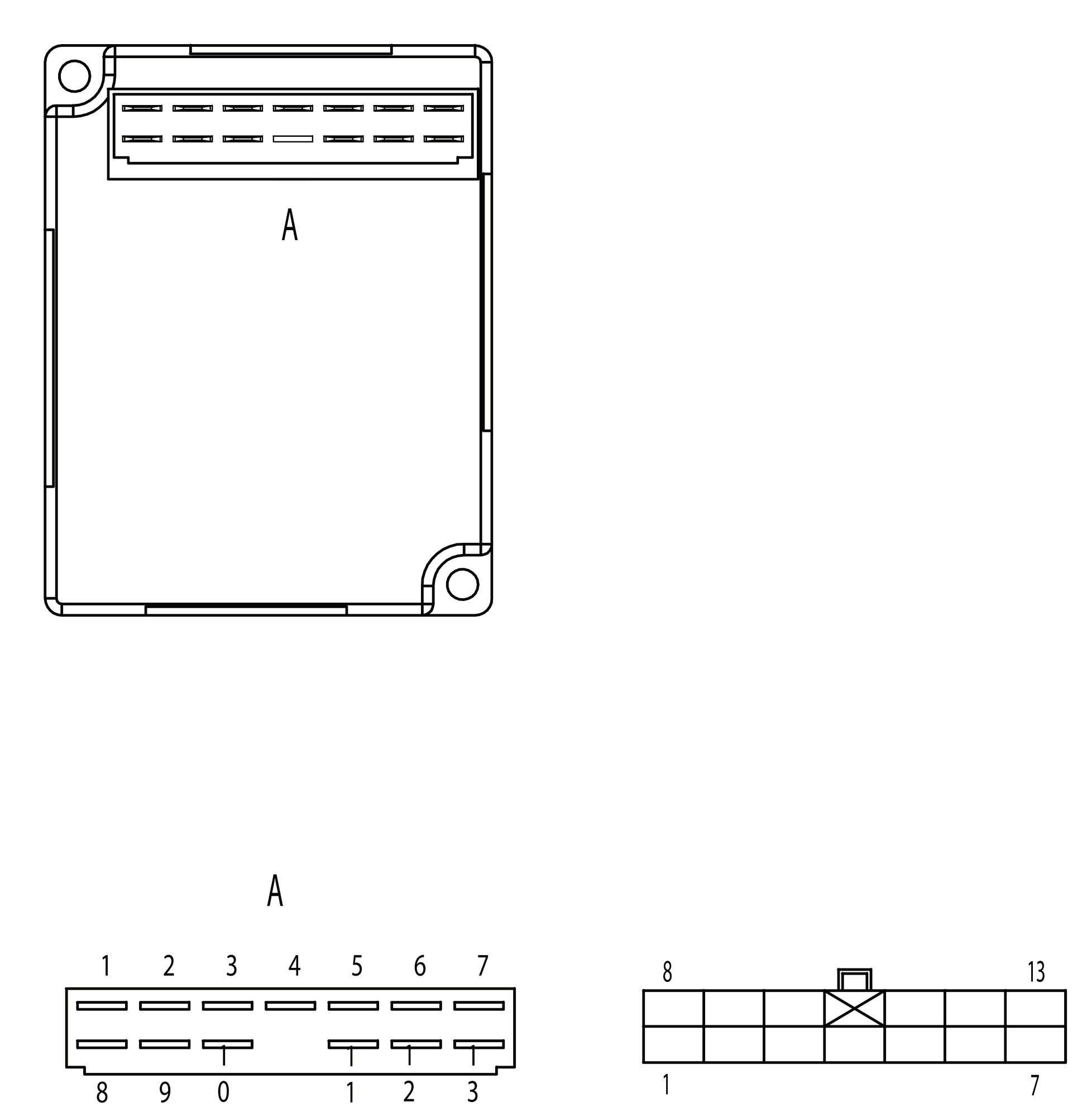

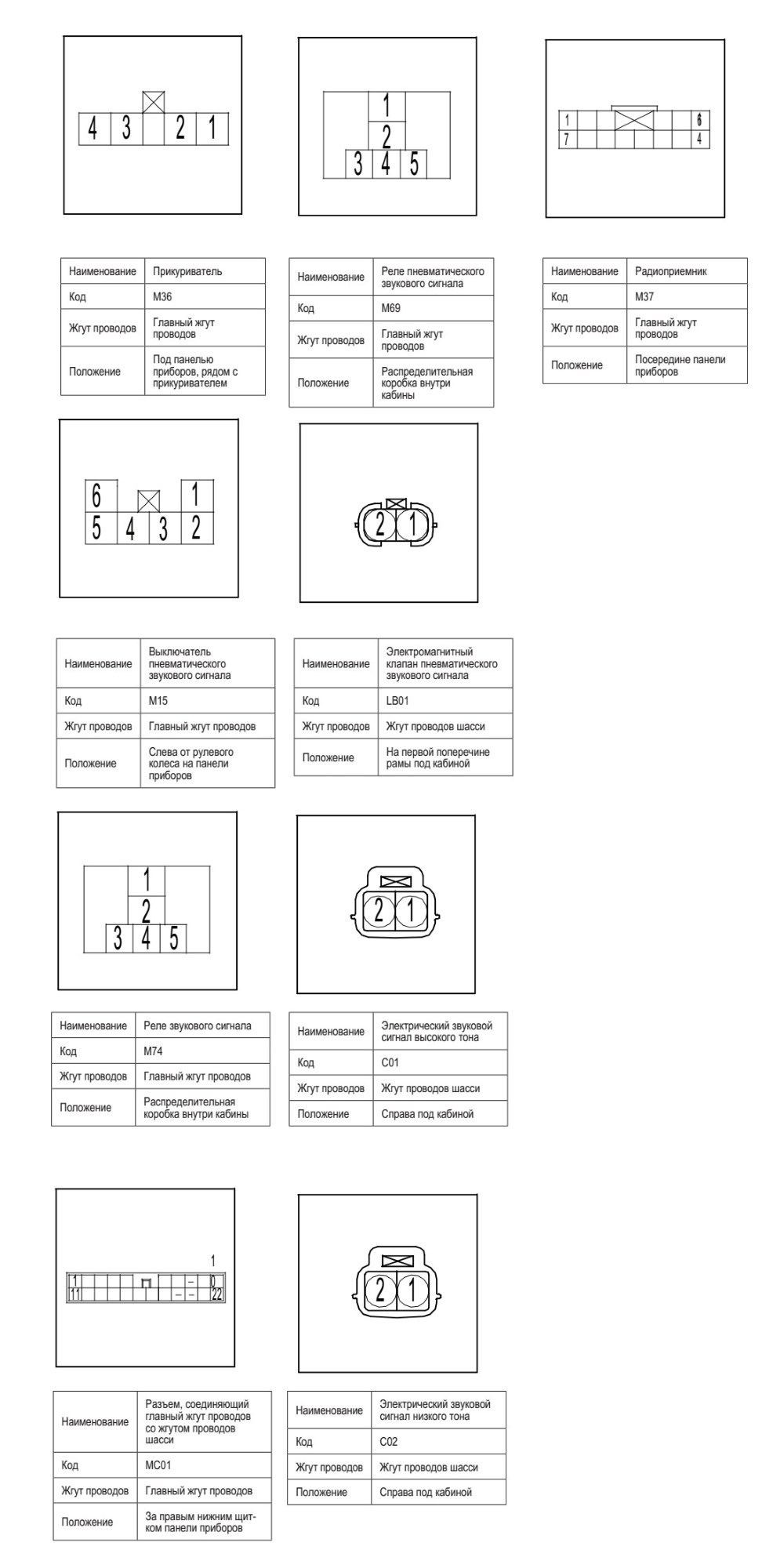

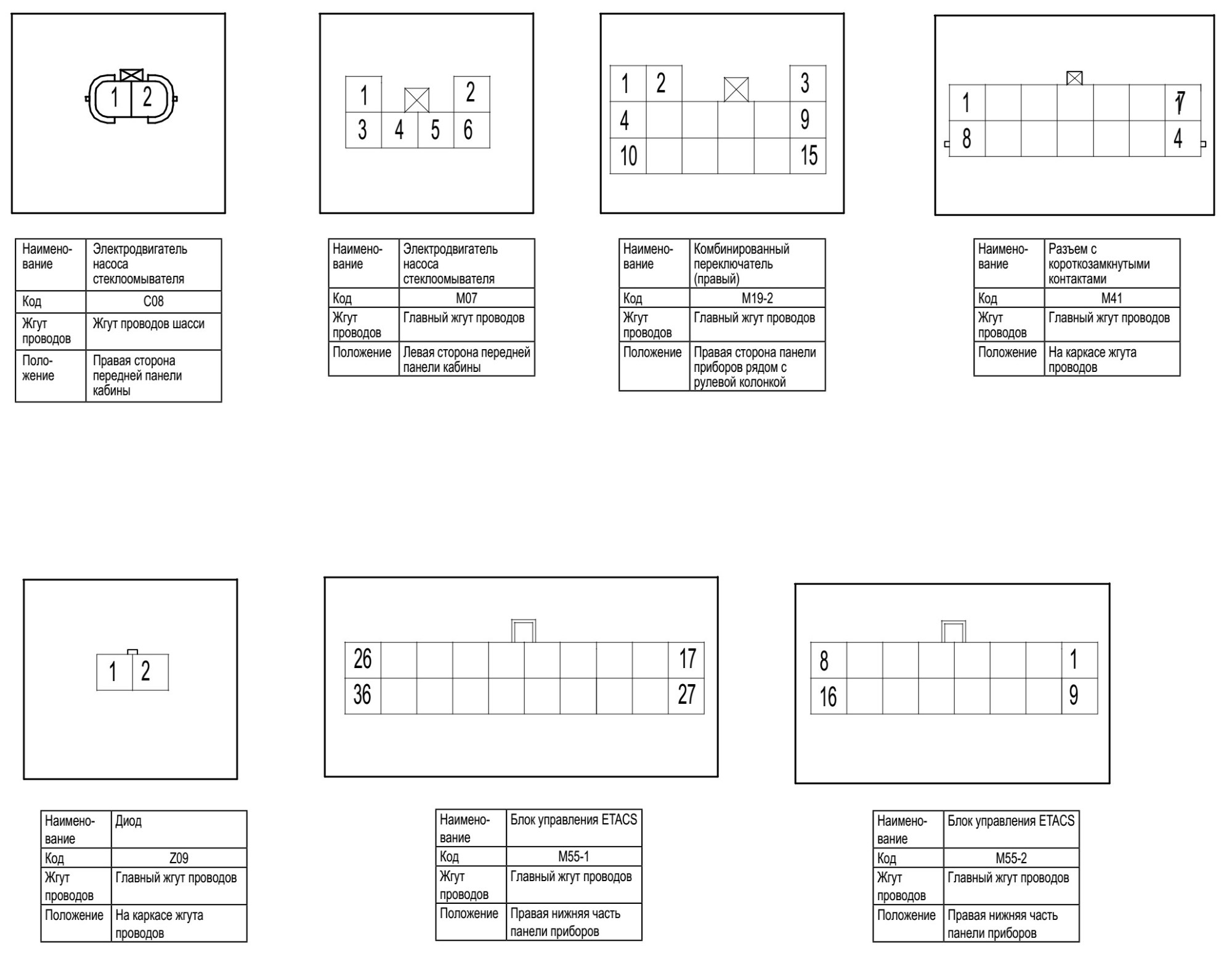

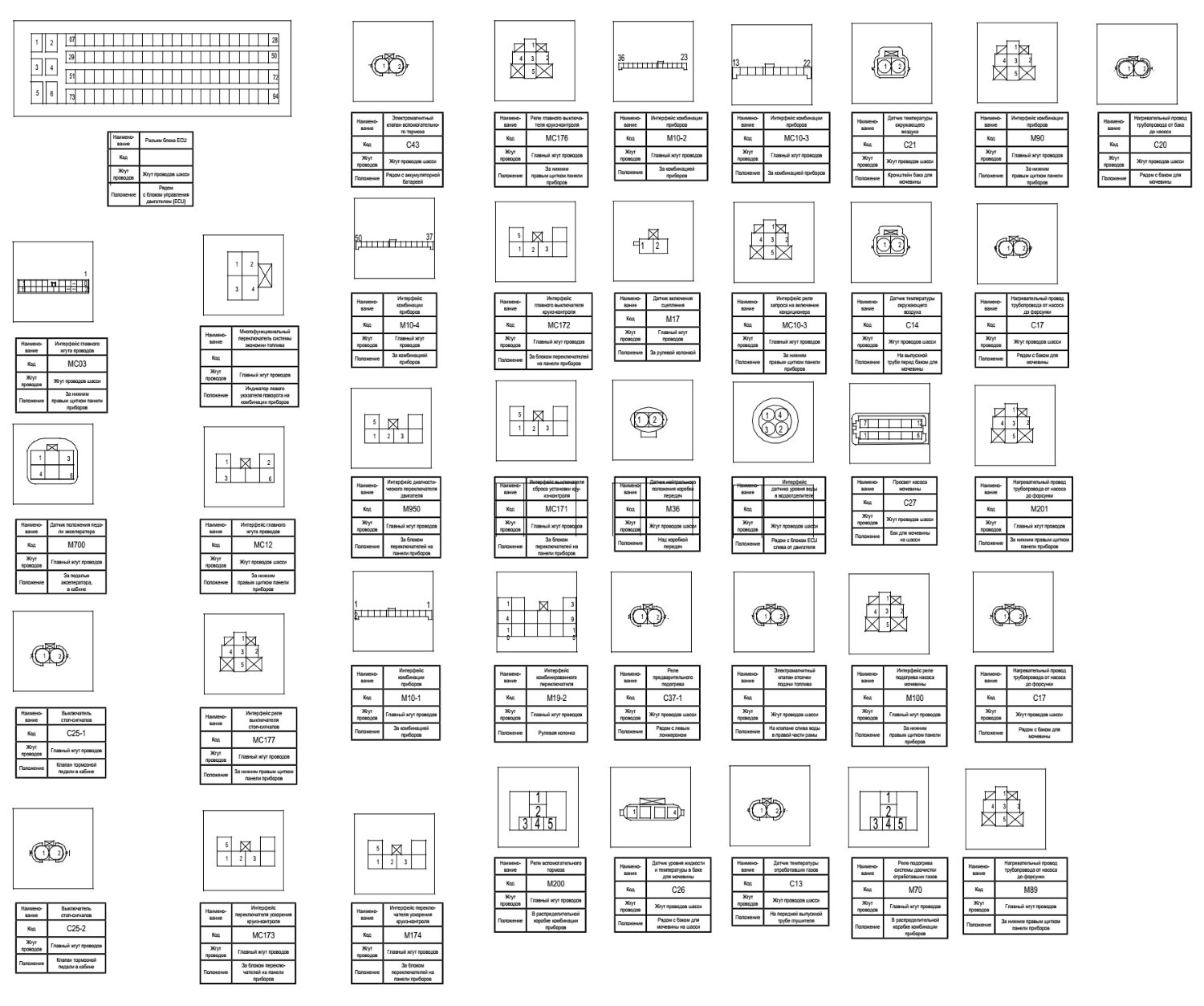

Назначение контактов.

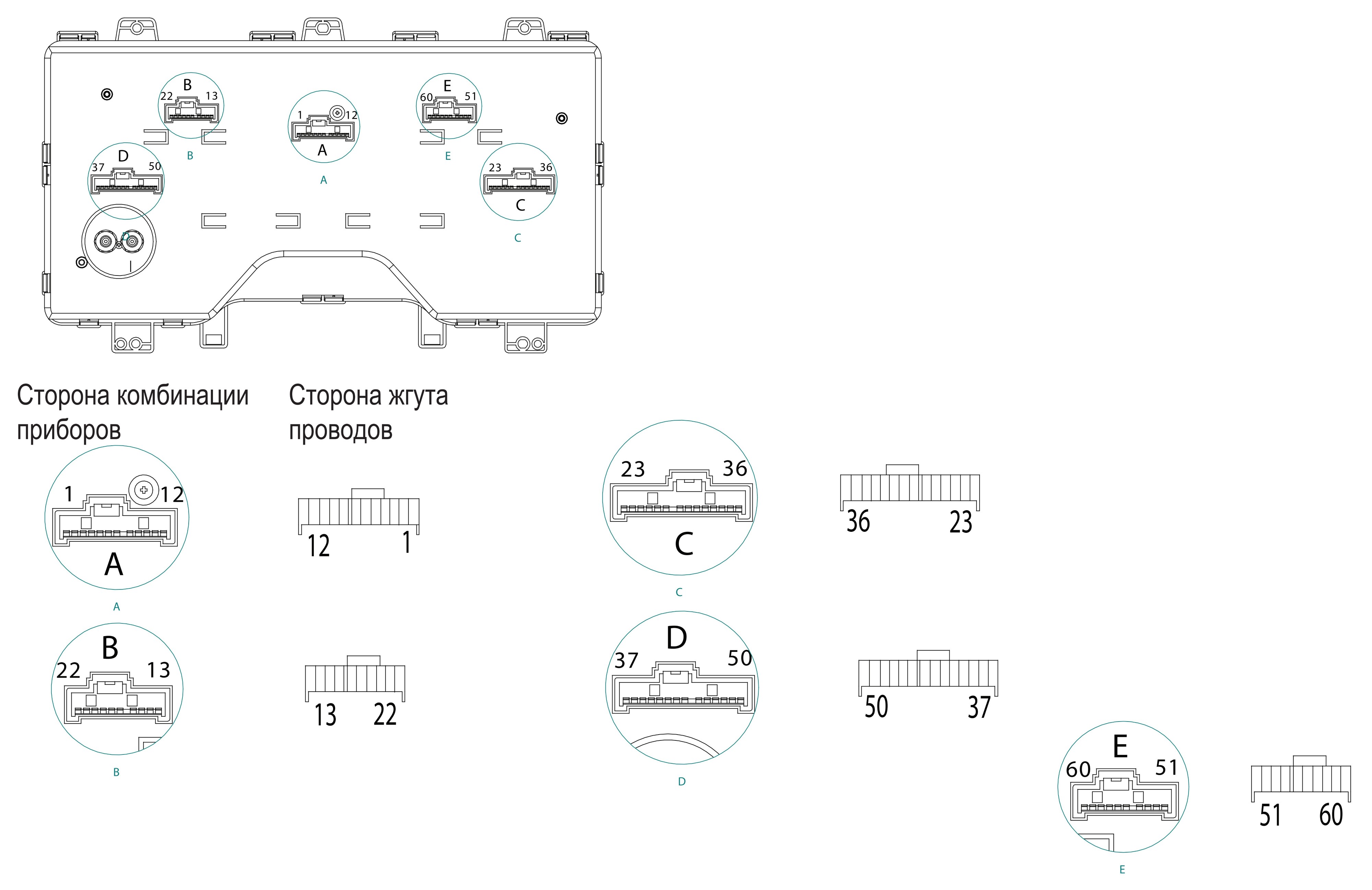

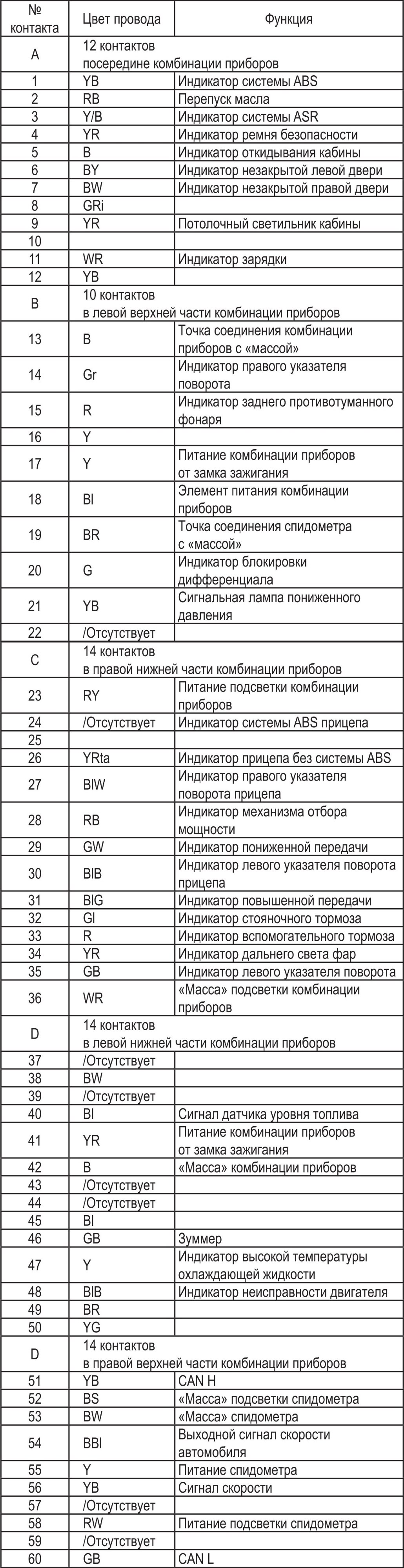

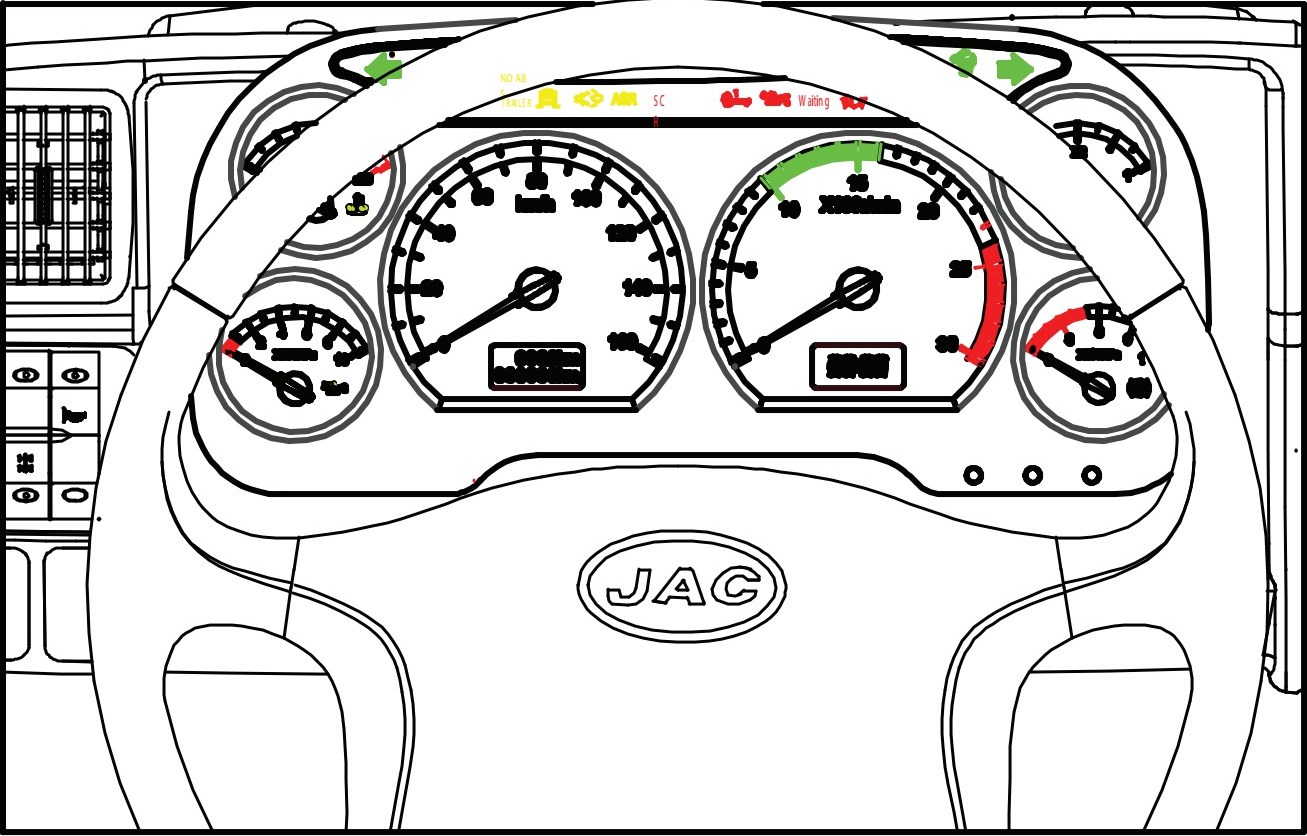

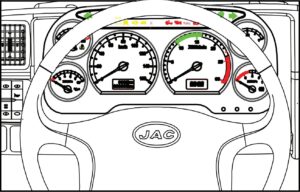

Комбинация приборов.

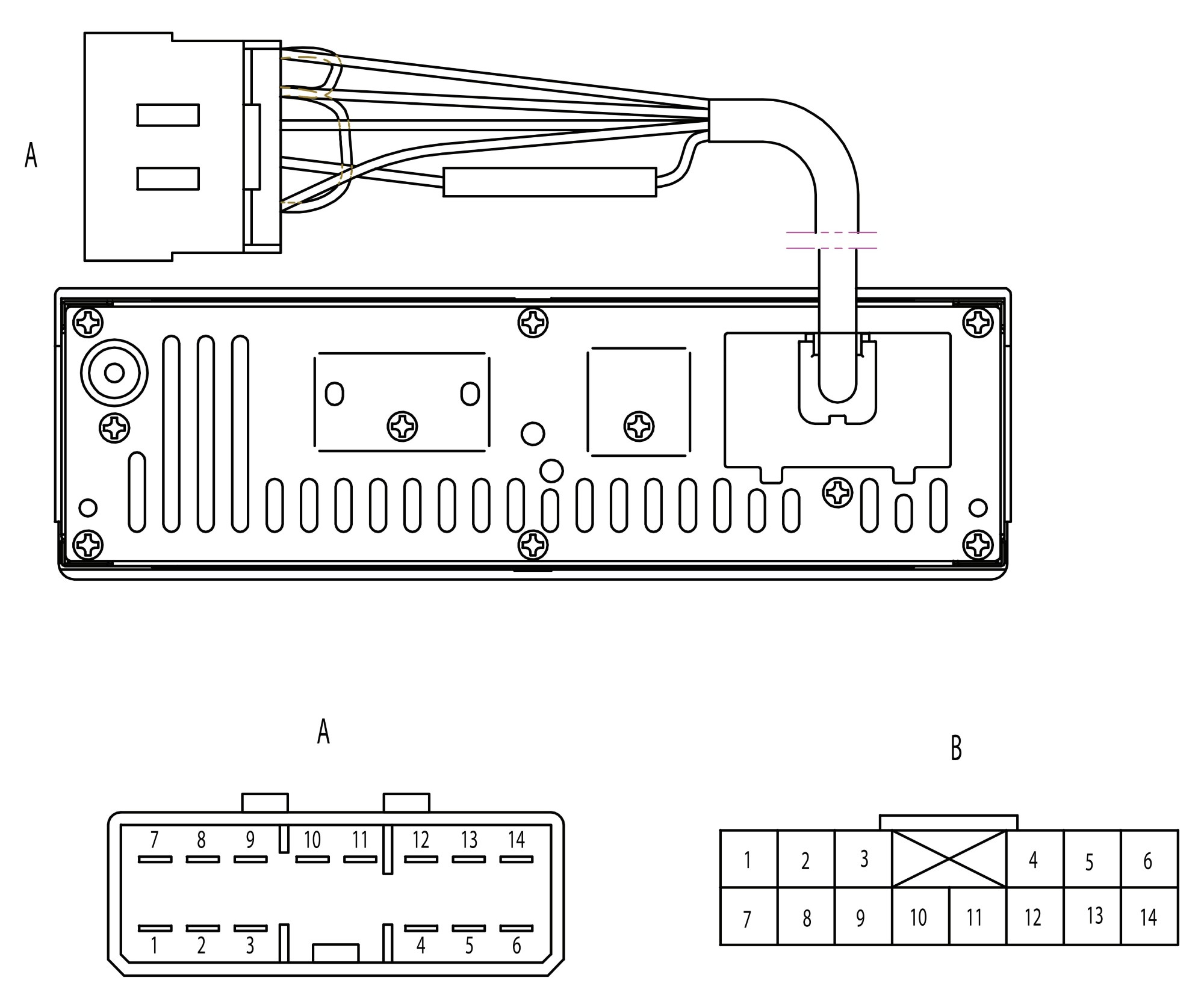

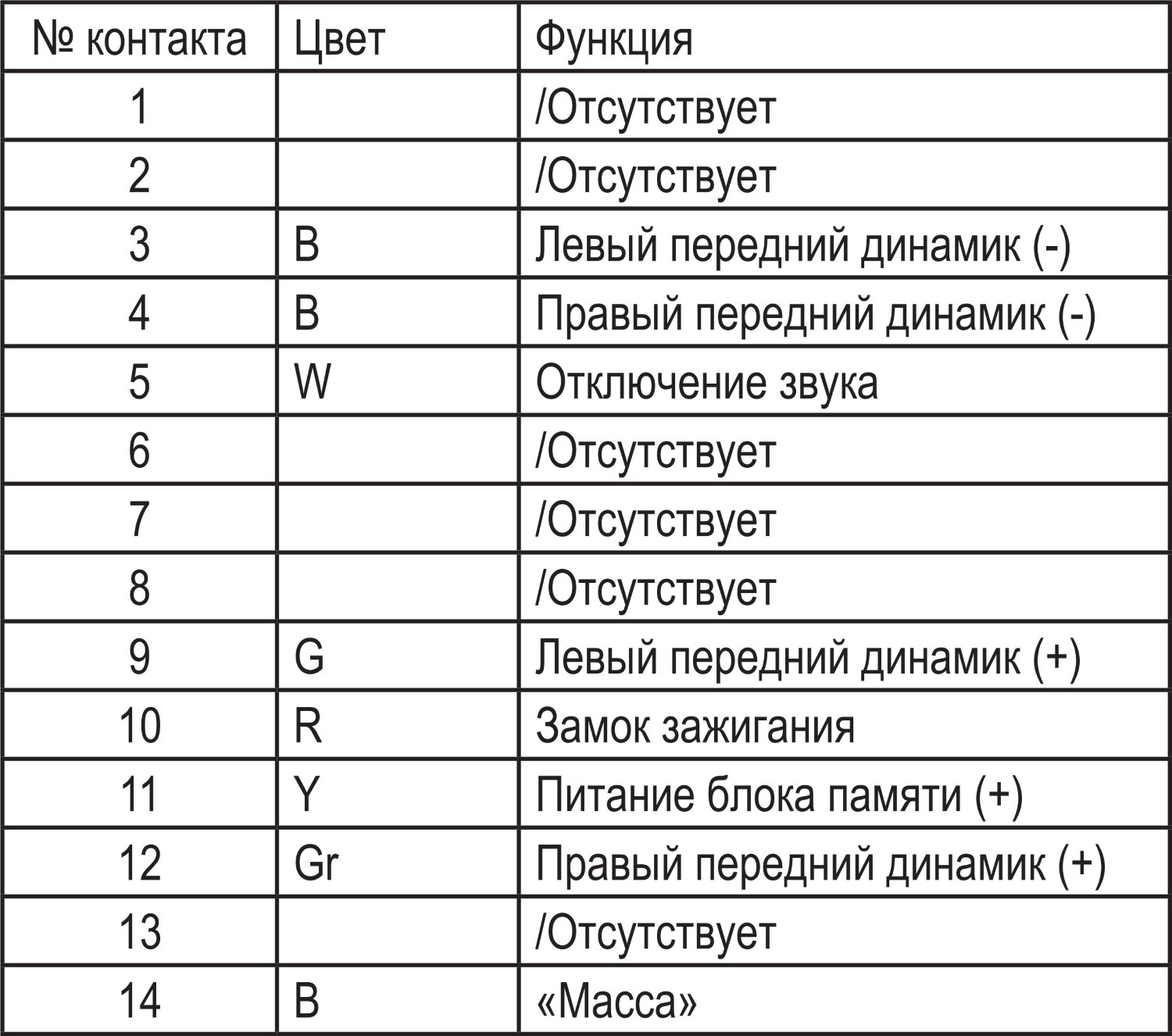

Блок управления аудиосистемой.

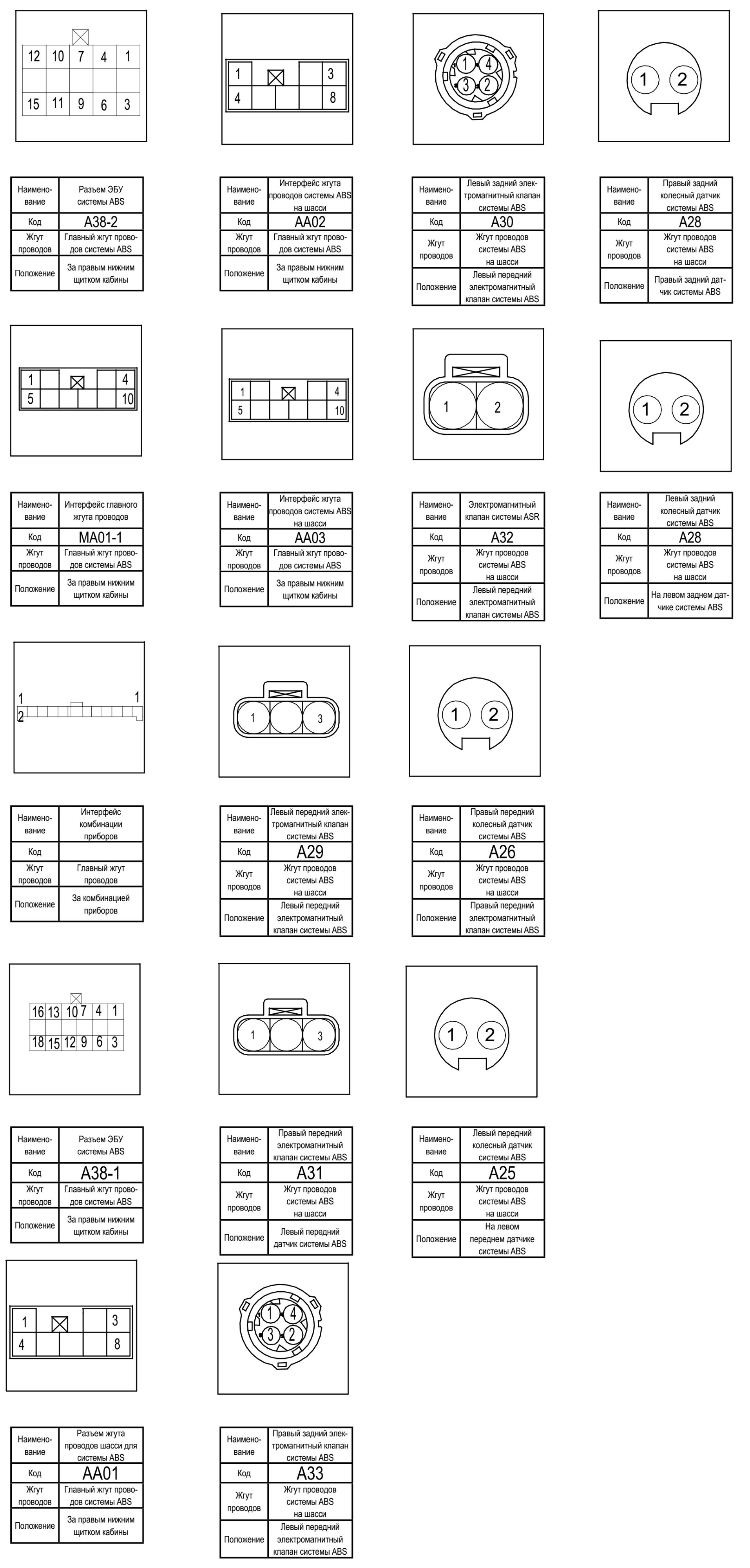

Блок управления системой ABS.

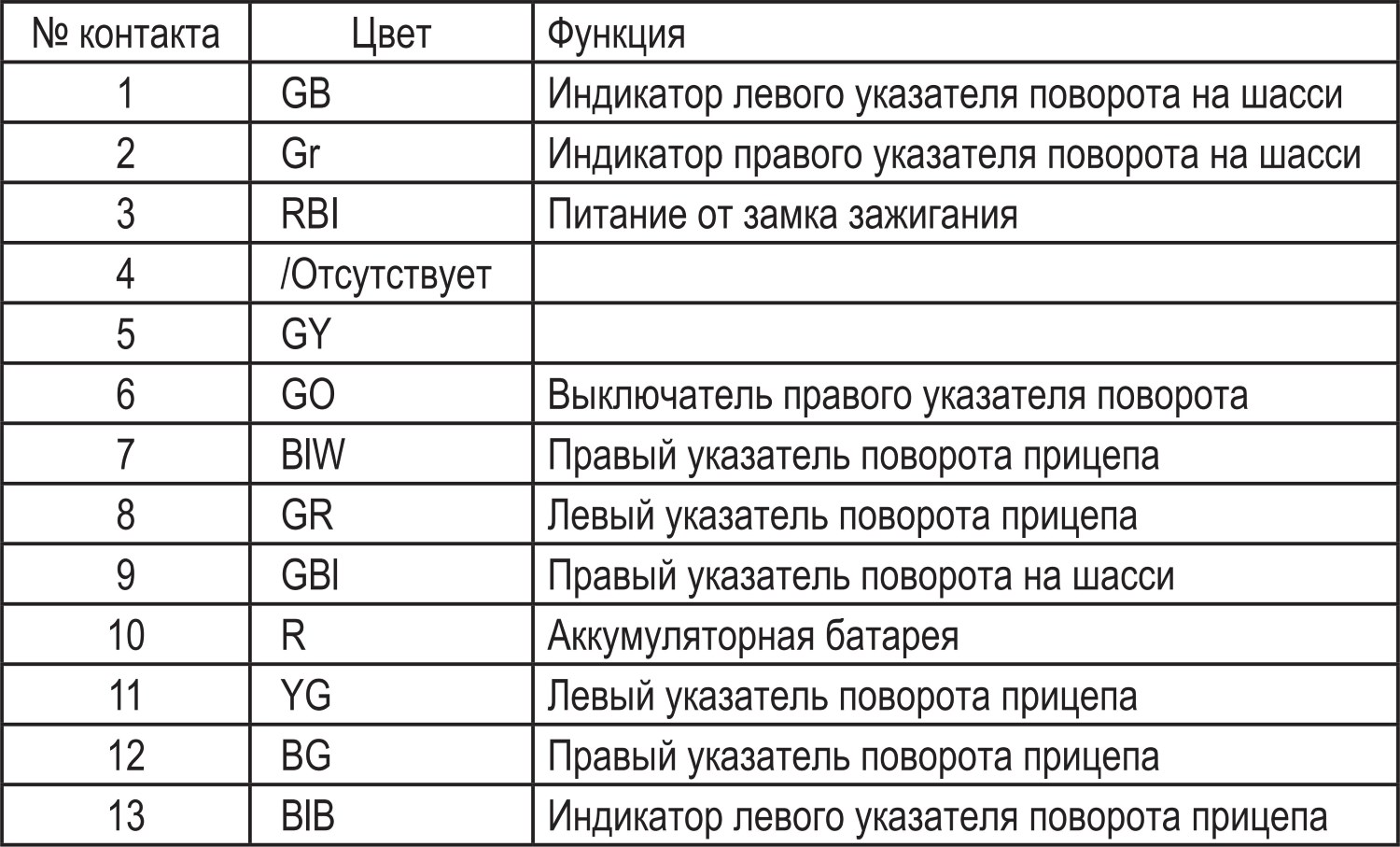

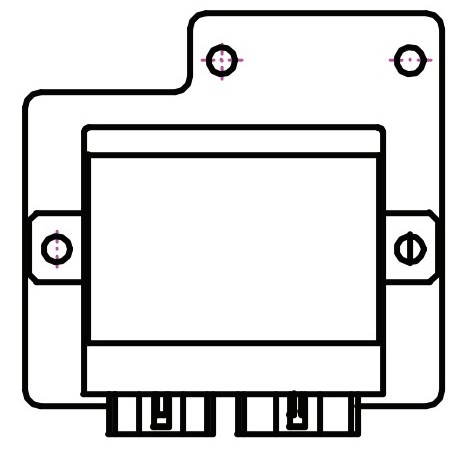

Блок управления указателями поворота.

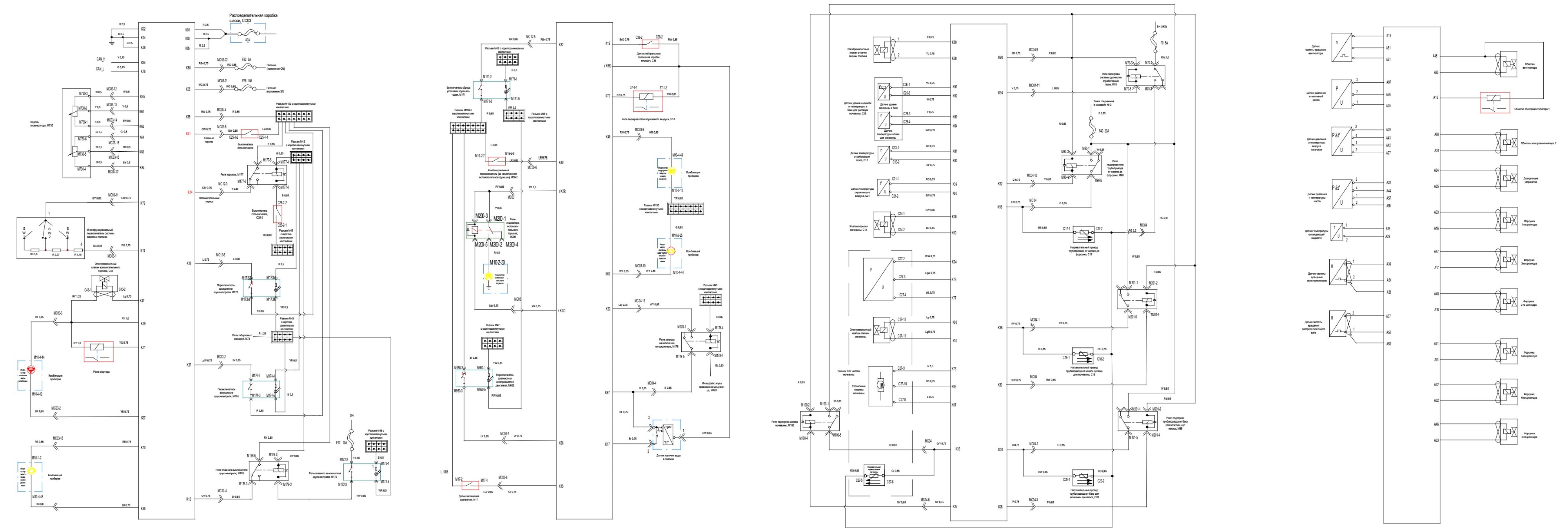

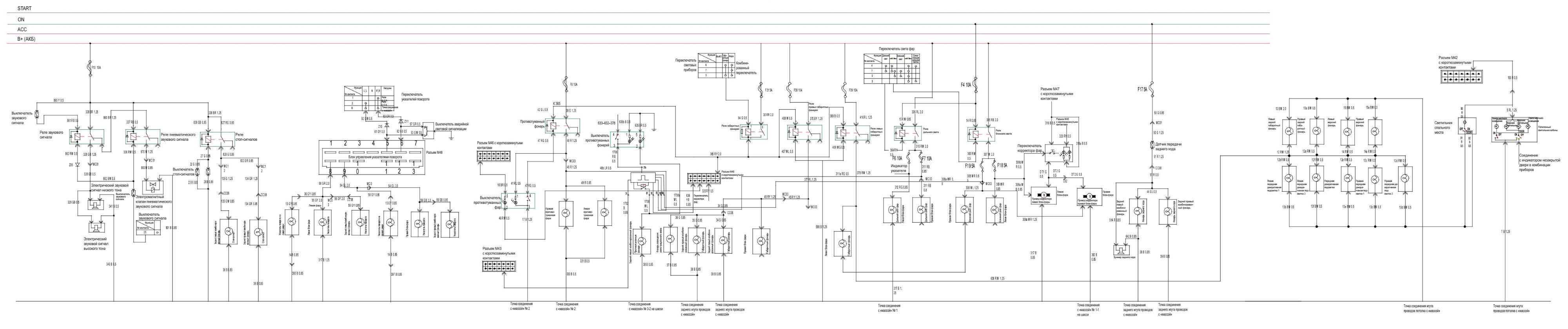

Схемы электрооборудования.

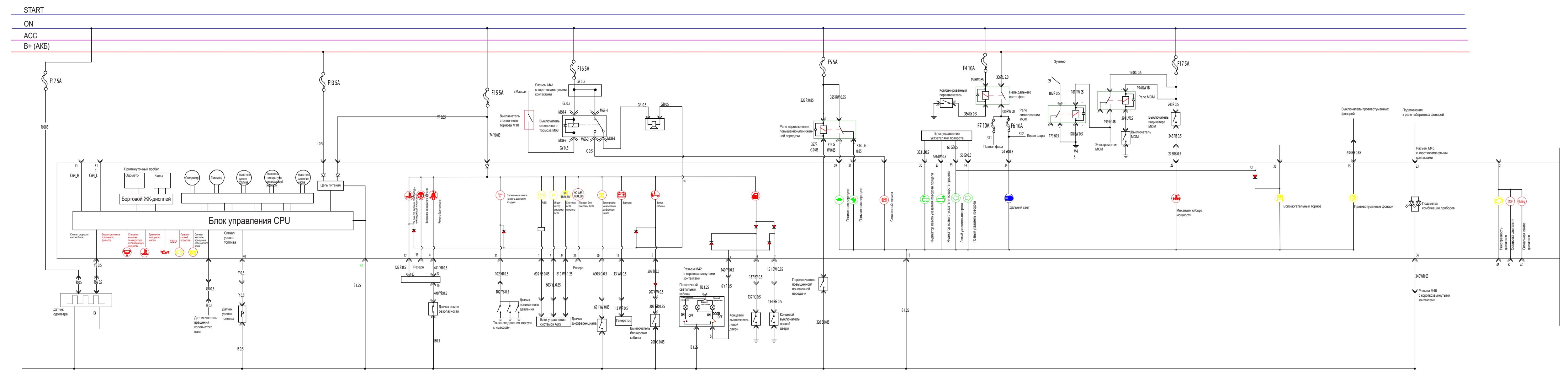

Электрическая схема комбинации приборов.

Система световой сигнализации.

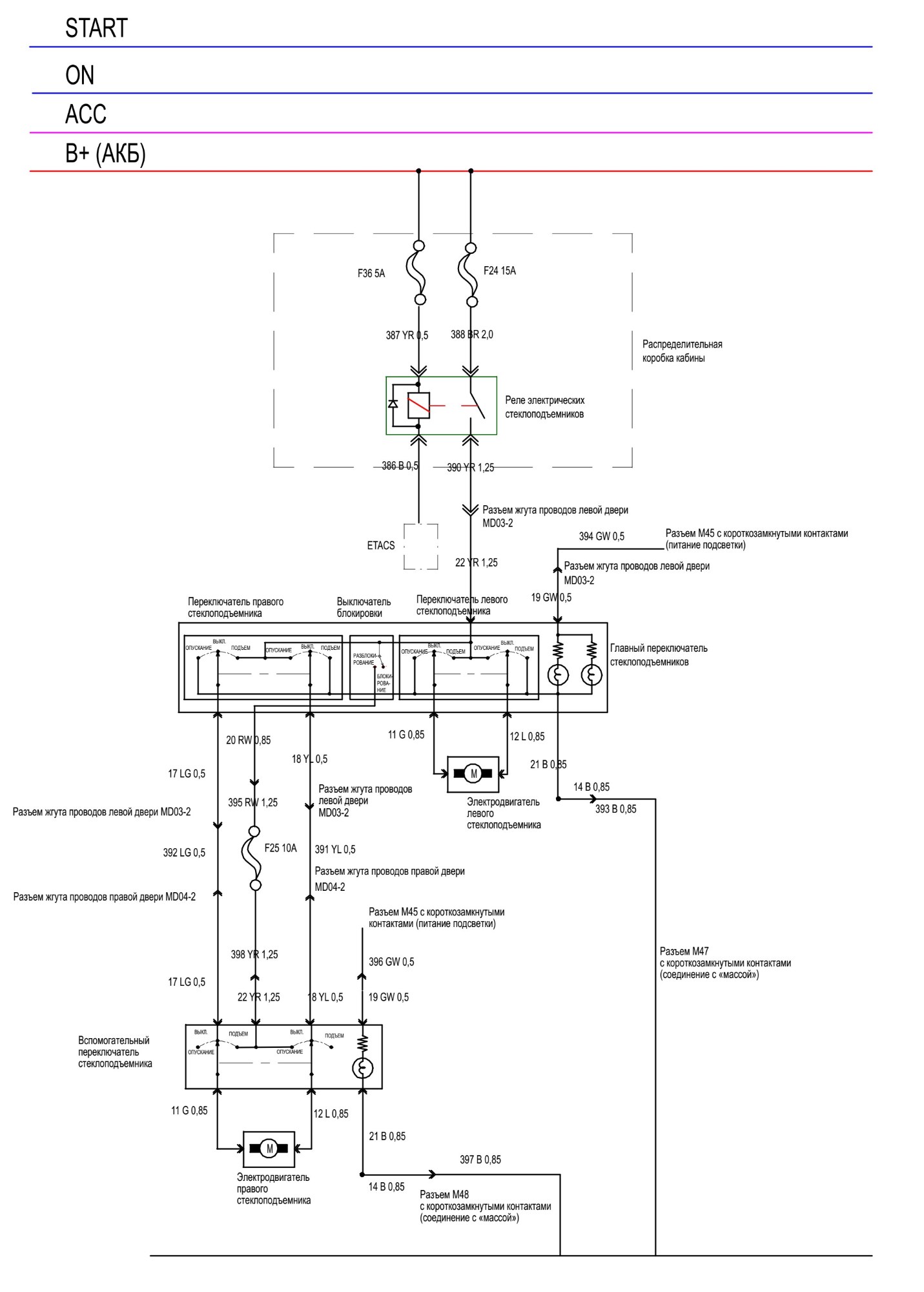

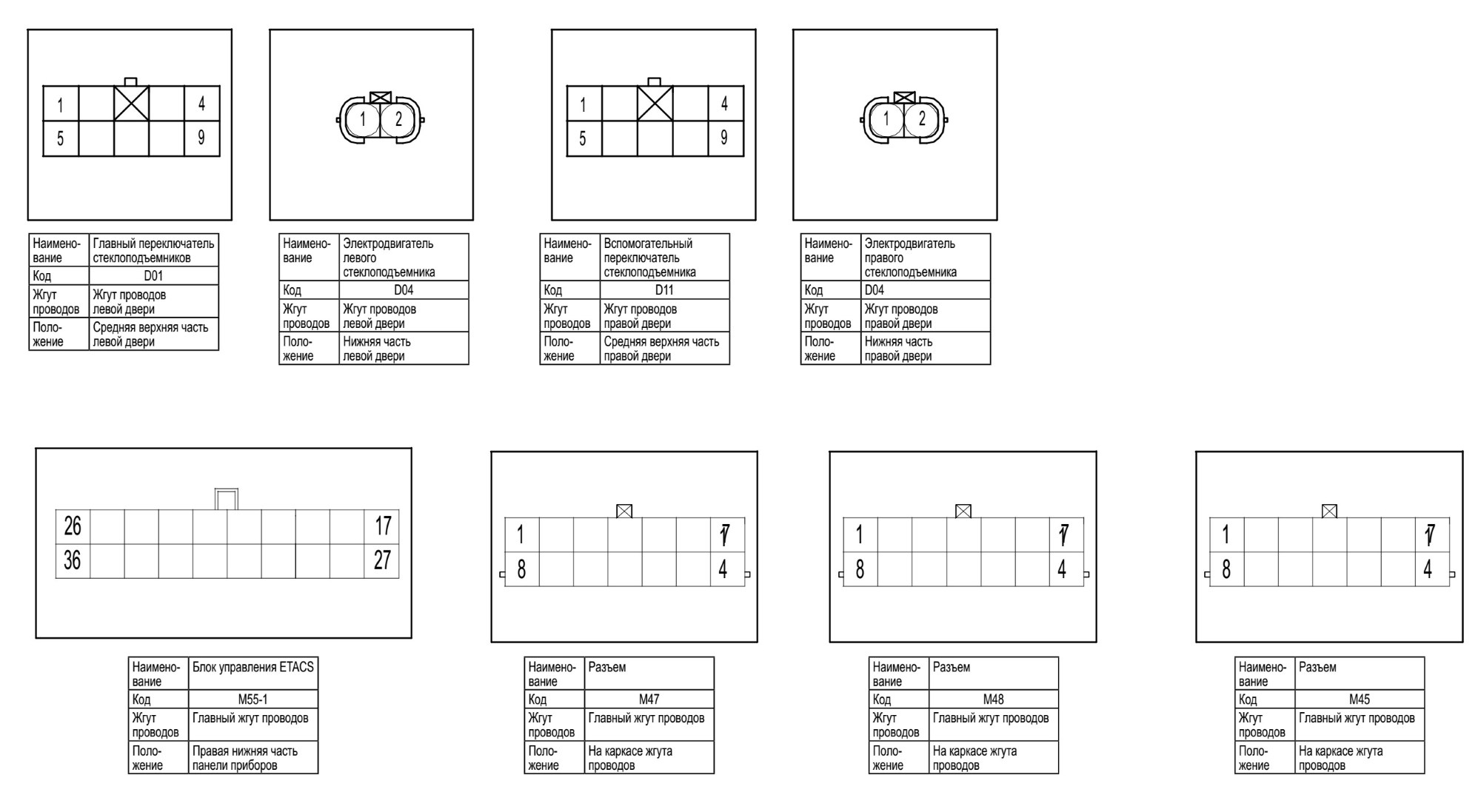

Система электрических стеклоподъемников.

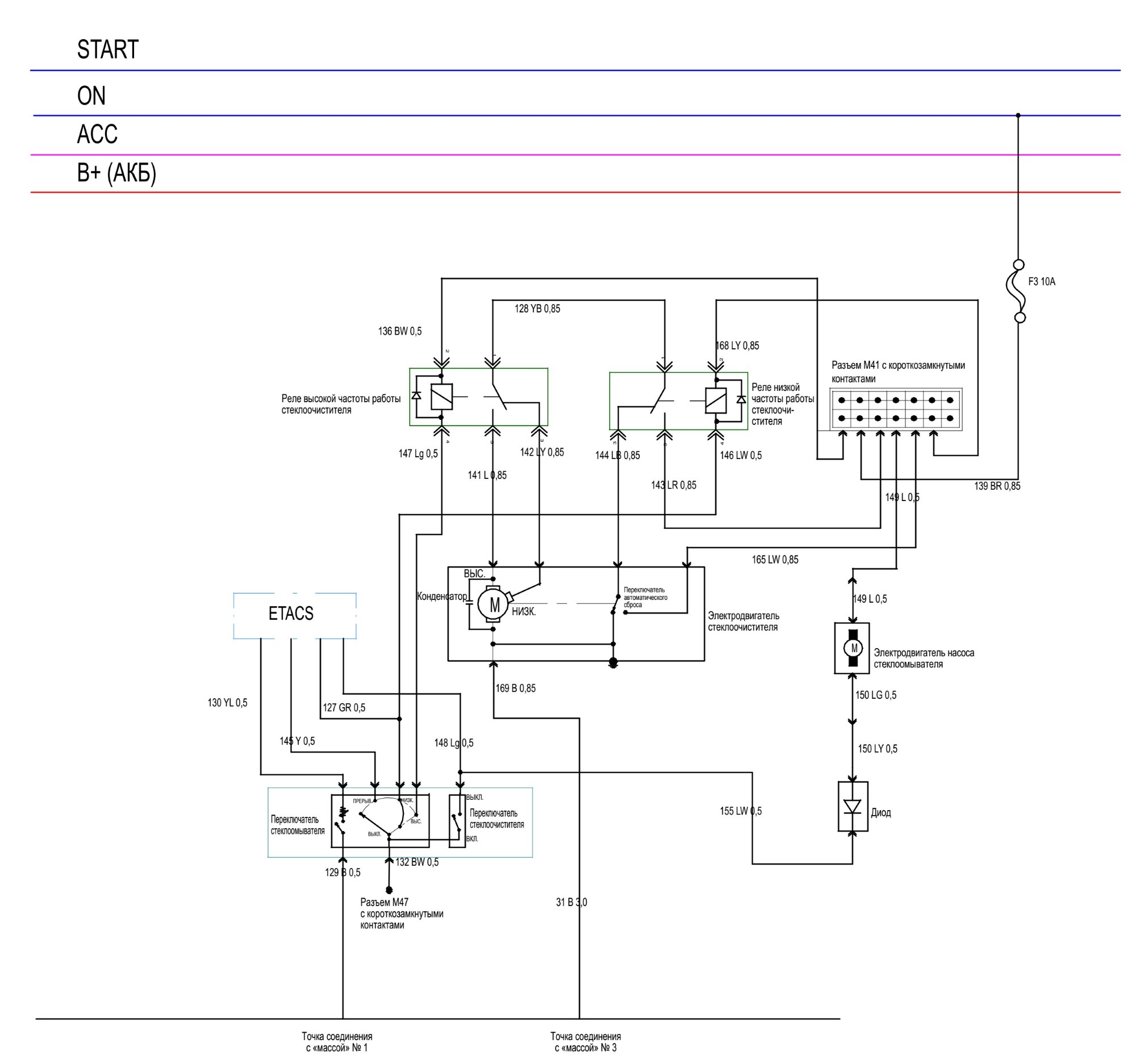

Система стеклоочистителя.

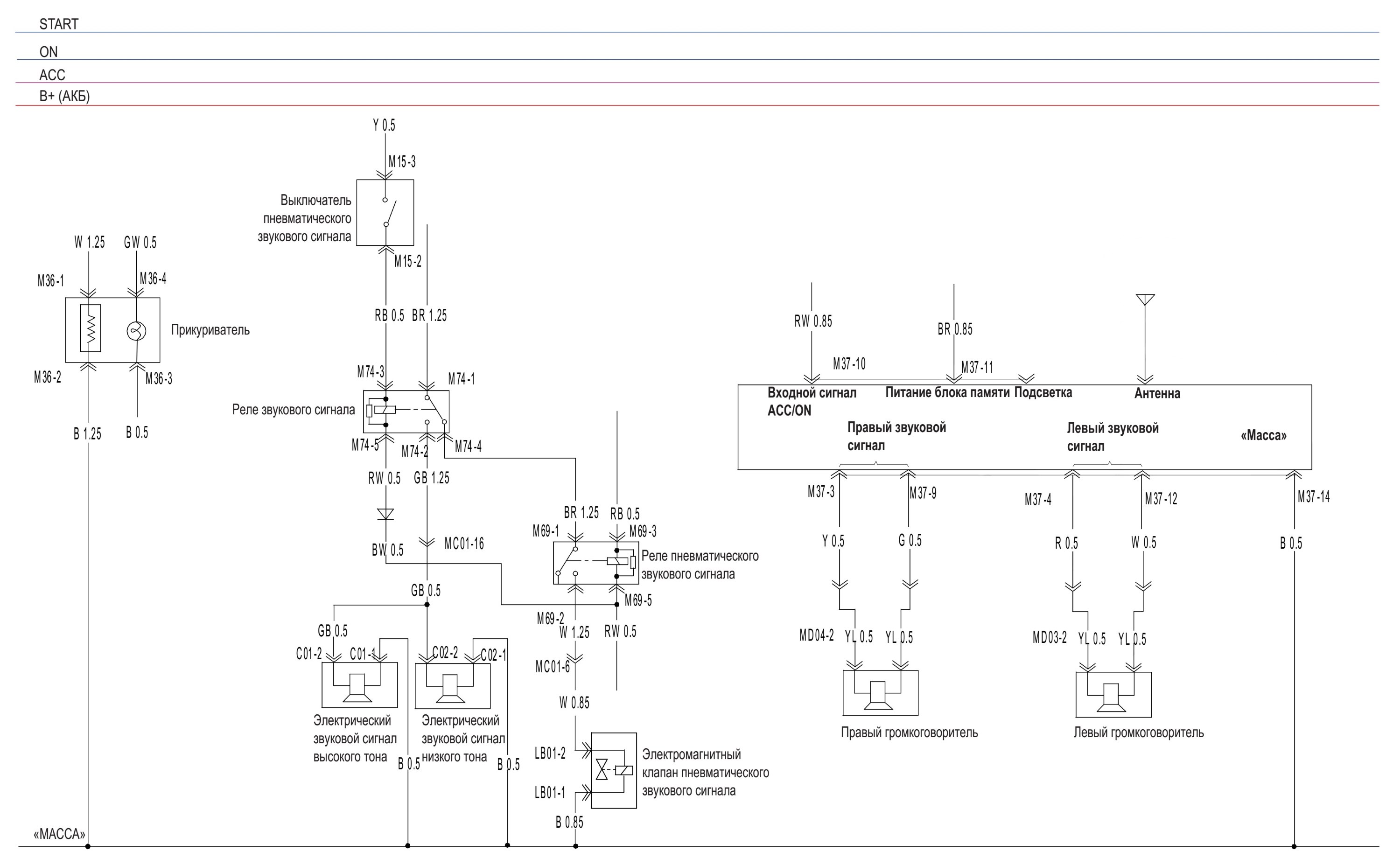

Аудиосистема.

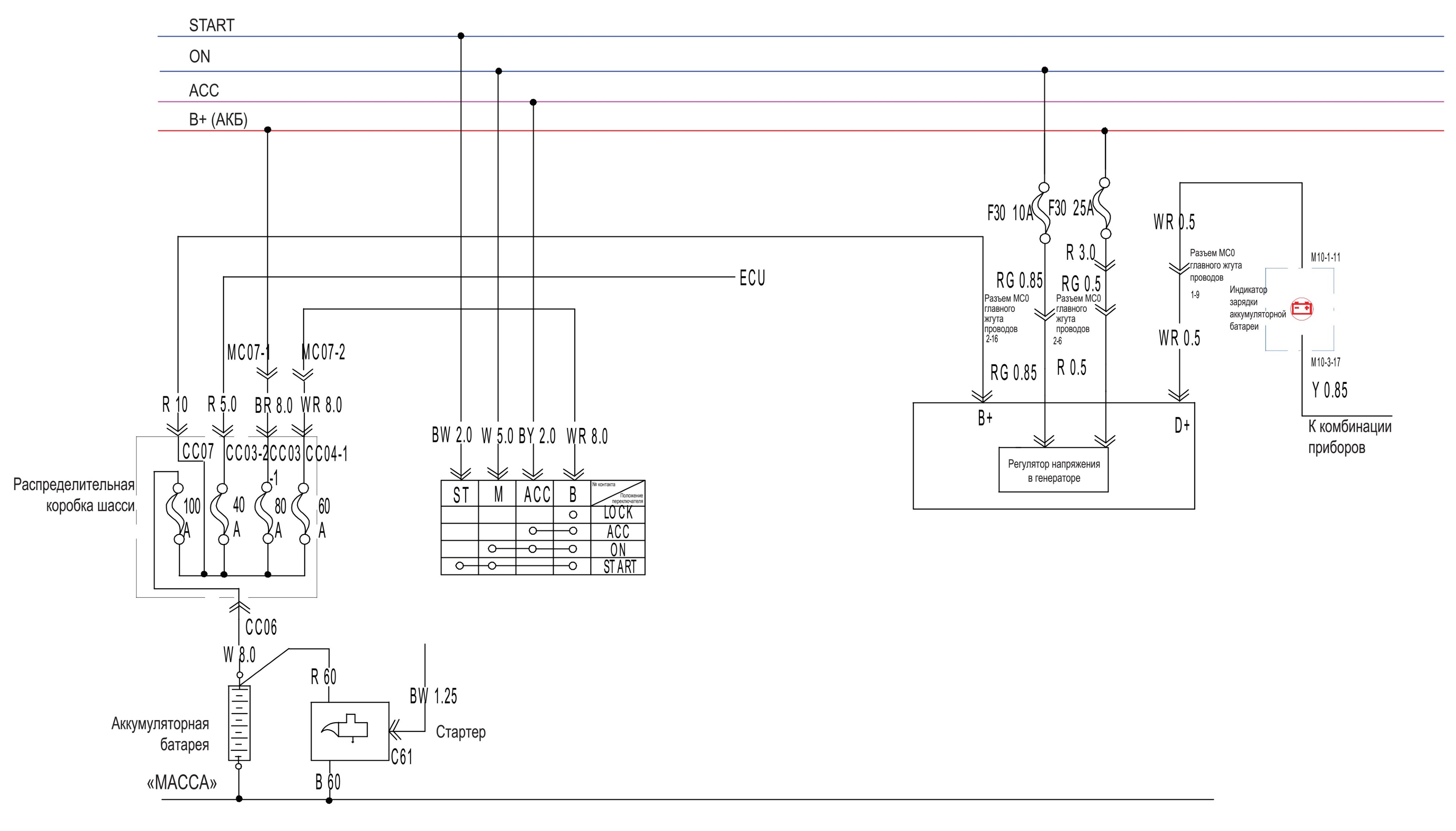

Система запуска двигателя и система зарядки.

Система питания.

Система управления двигателем.

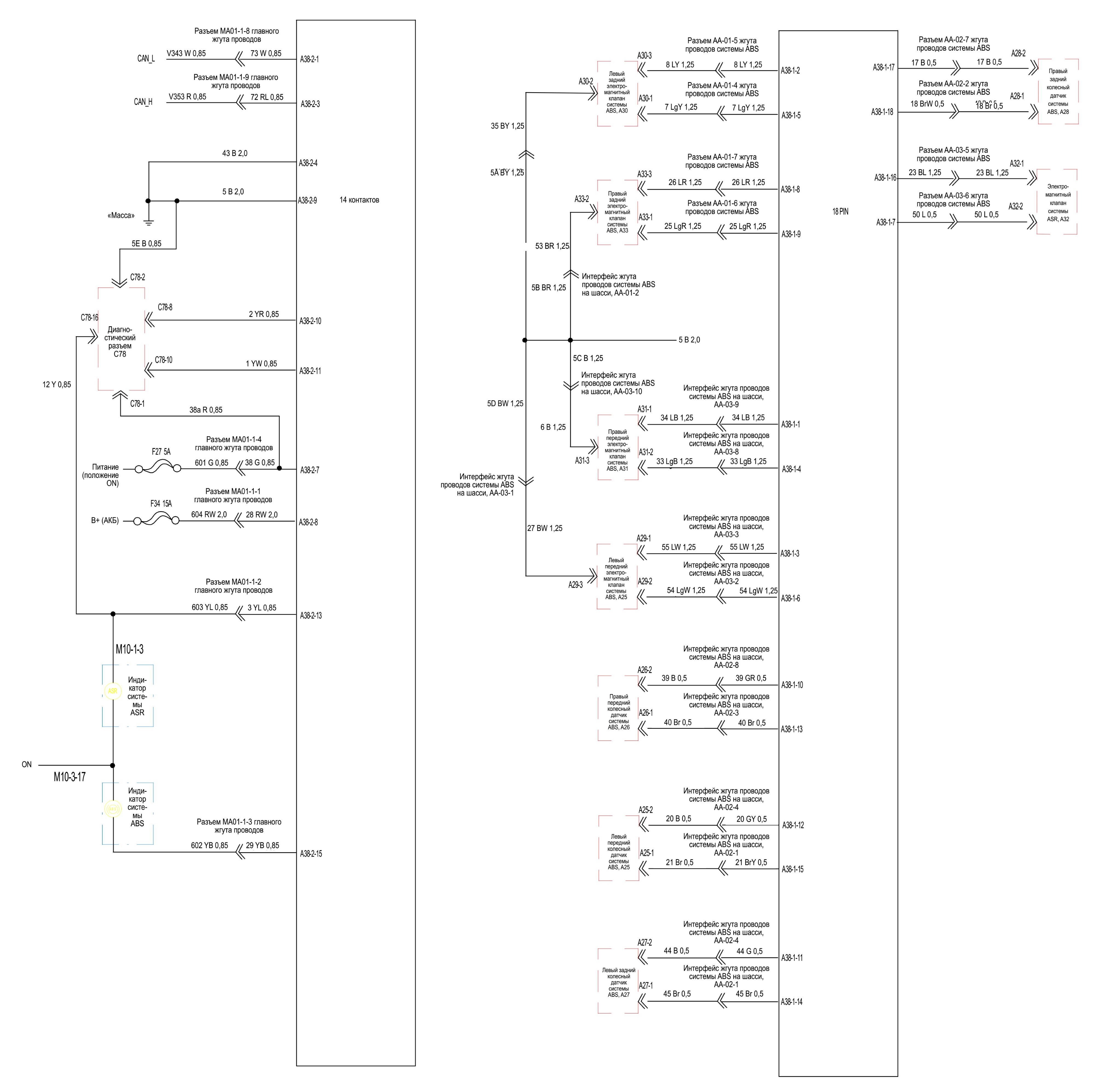

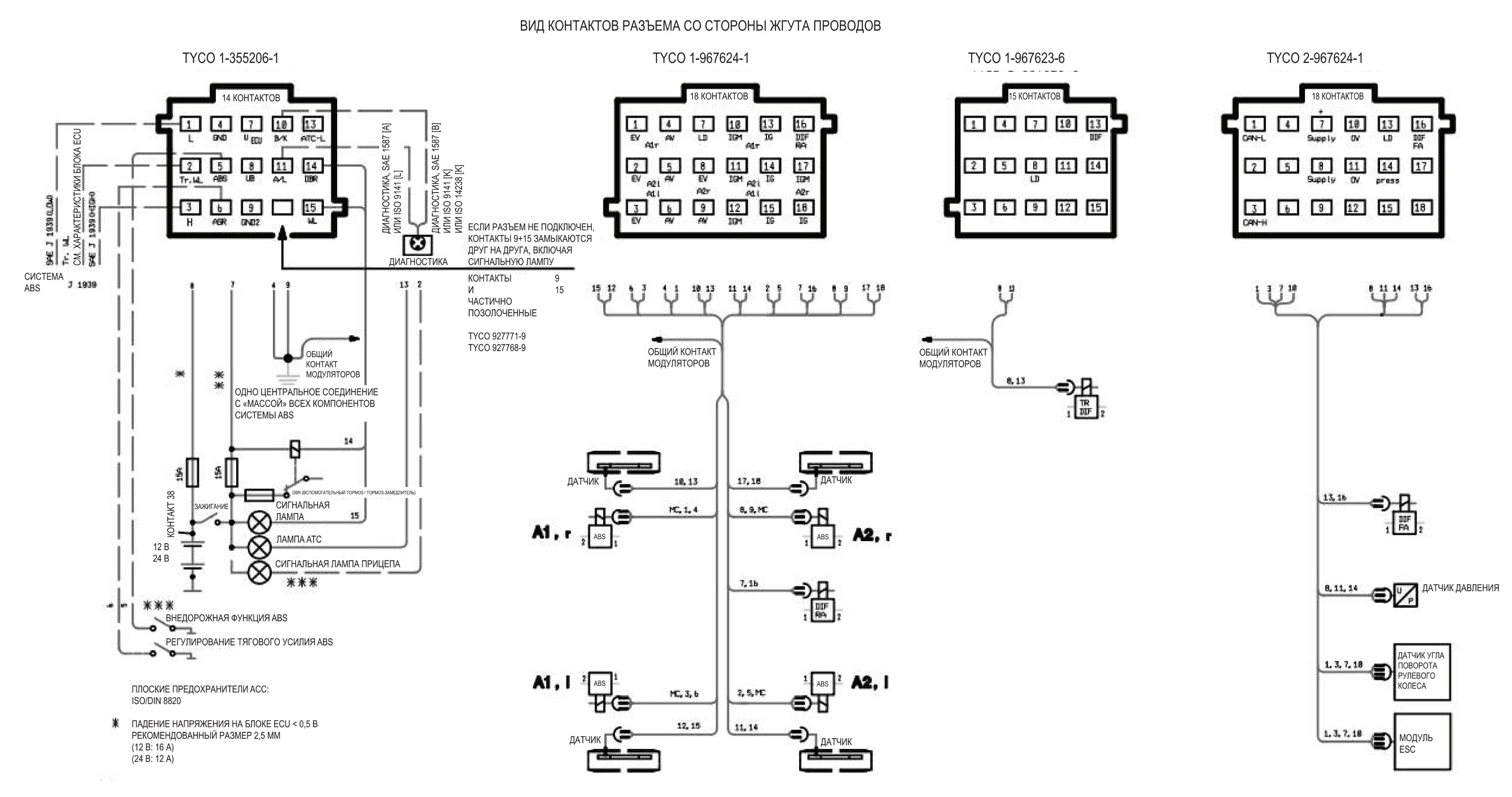

Система ABS.

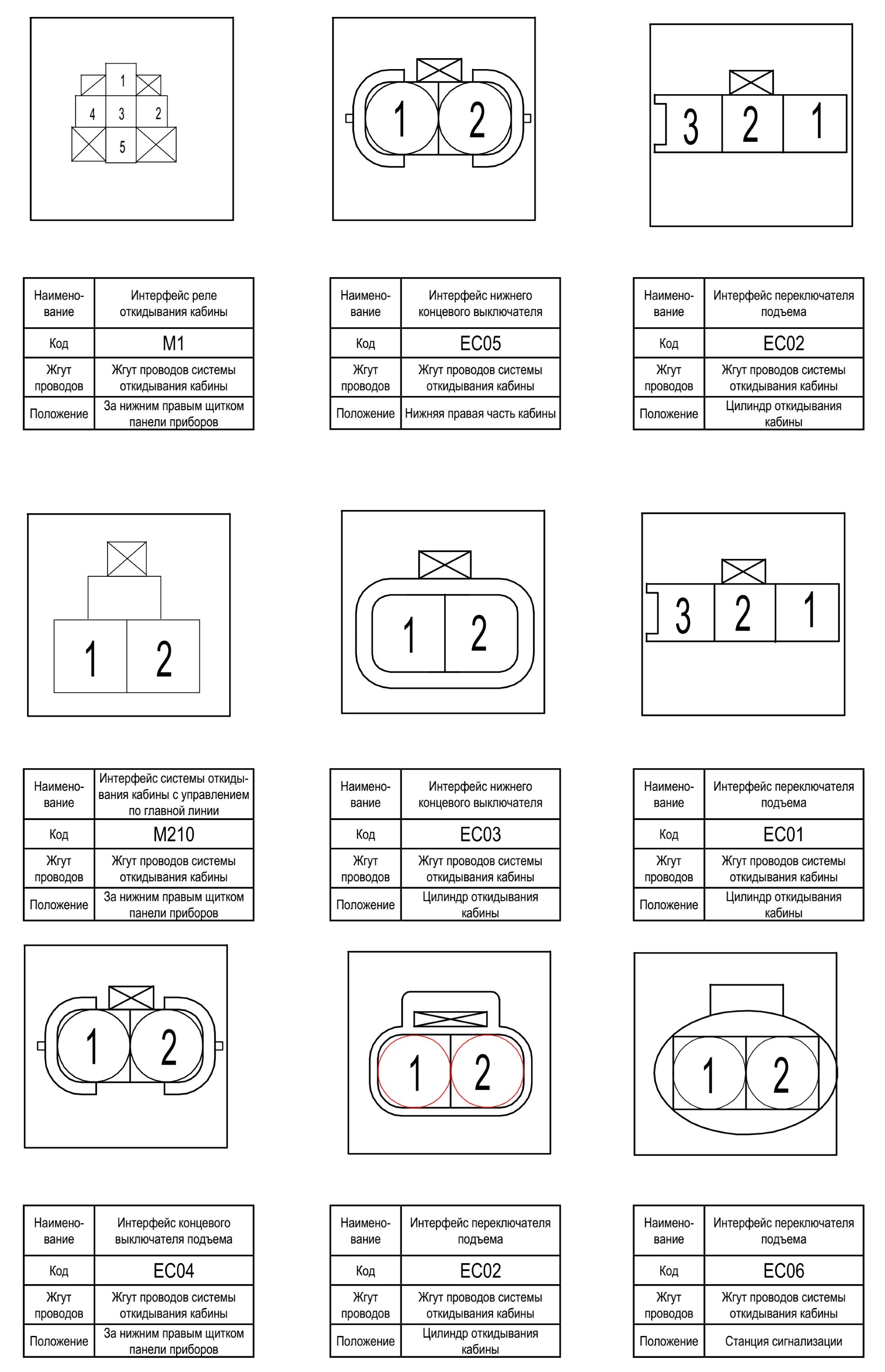

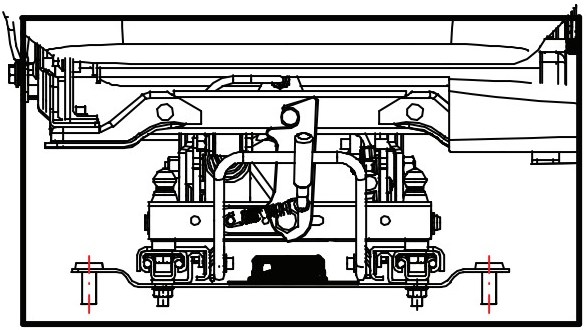

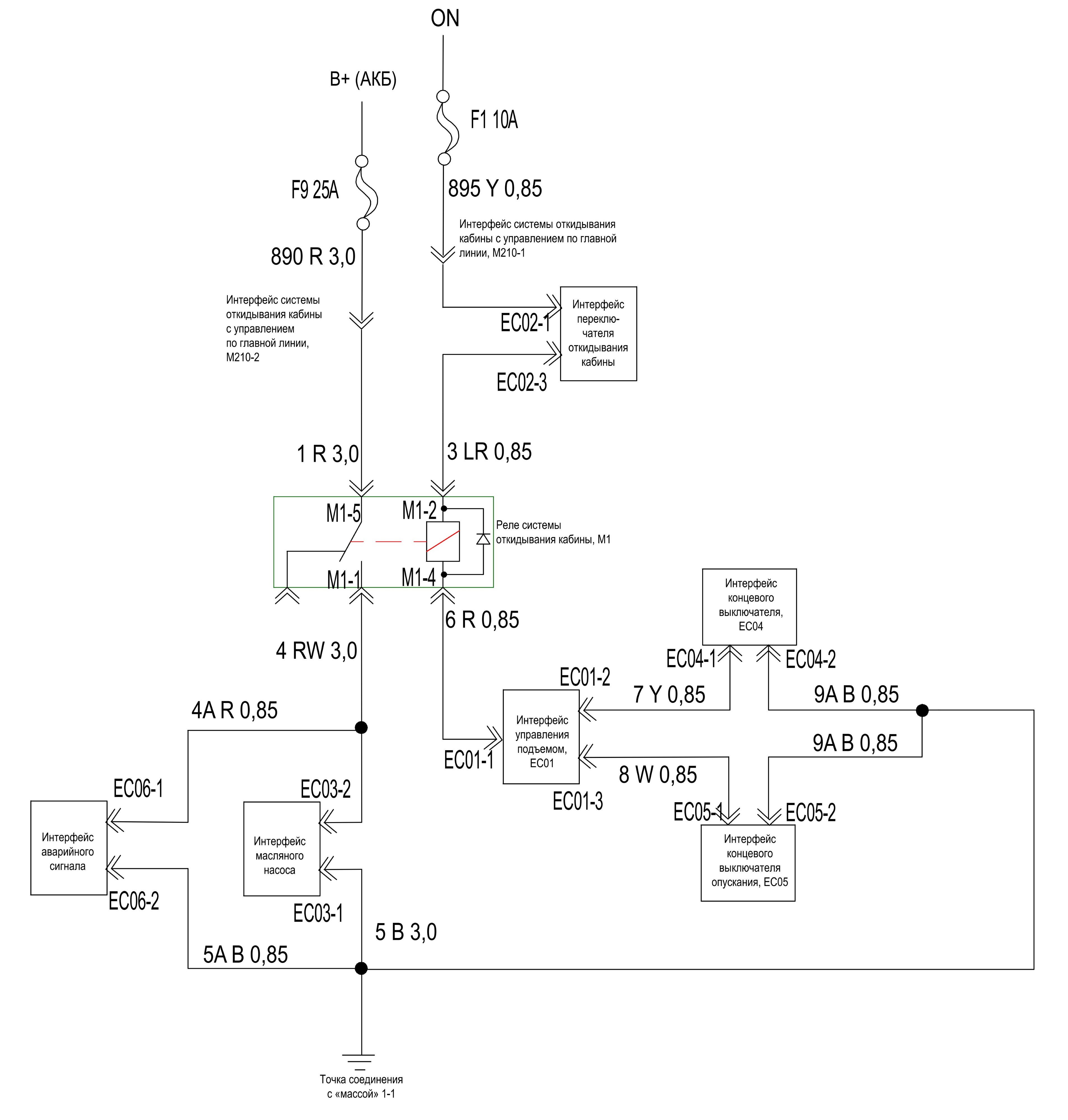

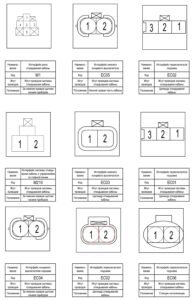

Система электрического управления откидыванием кабины.

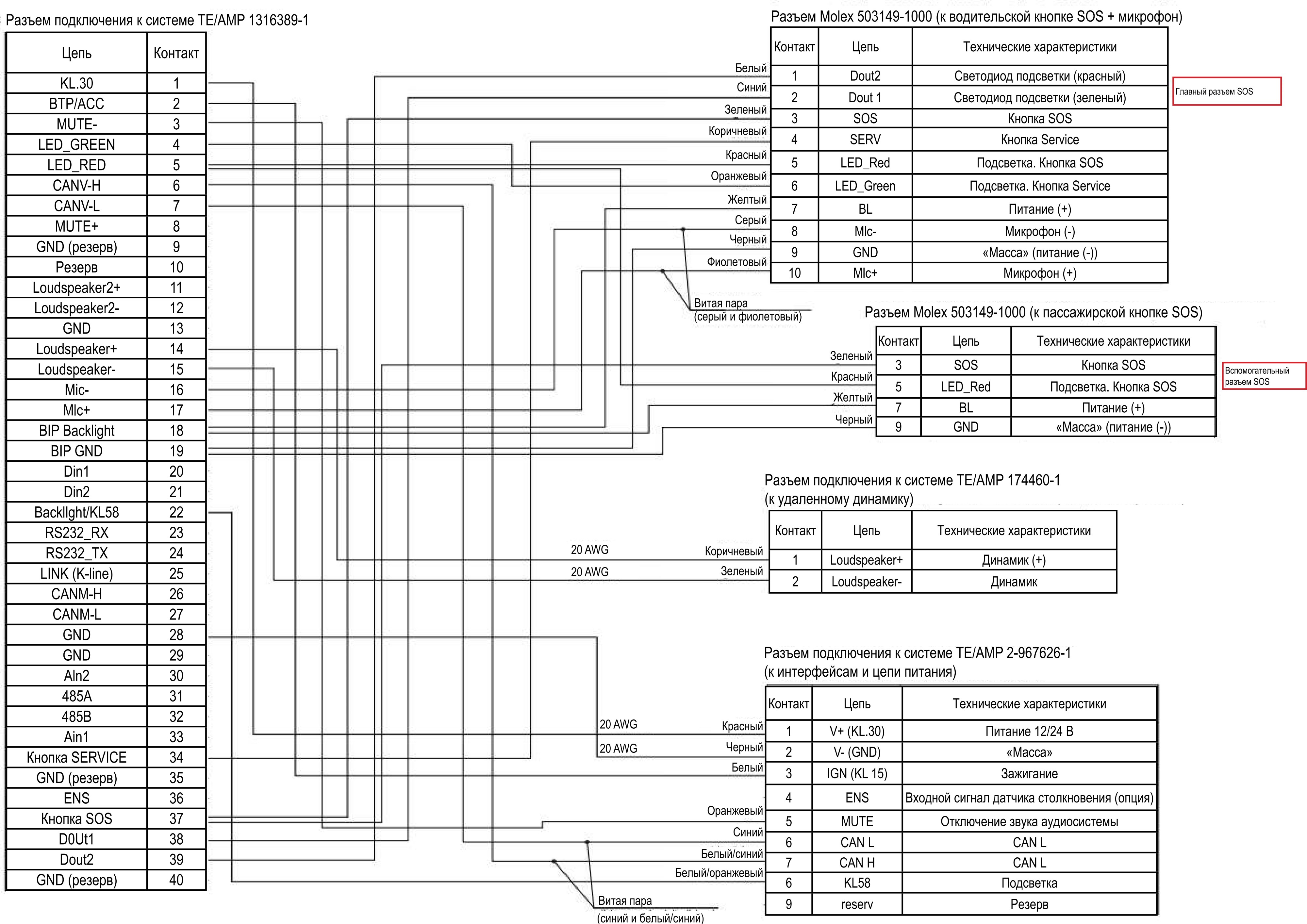

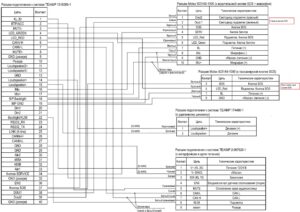

Система TE/AMP.
