Предохранители и реле FAW J6P.

Предохранители и реле FAW J6P.

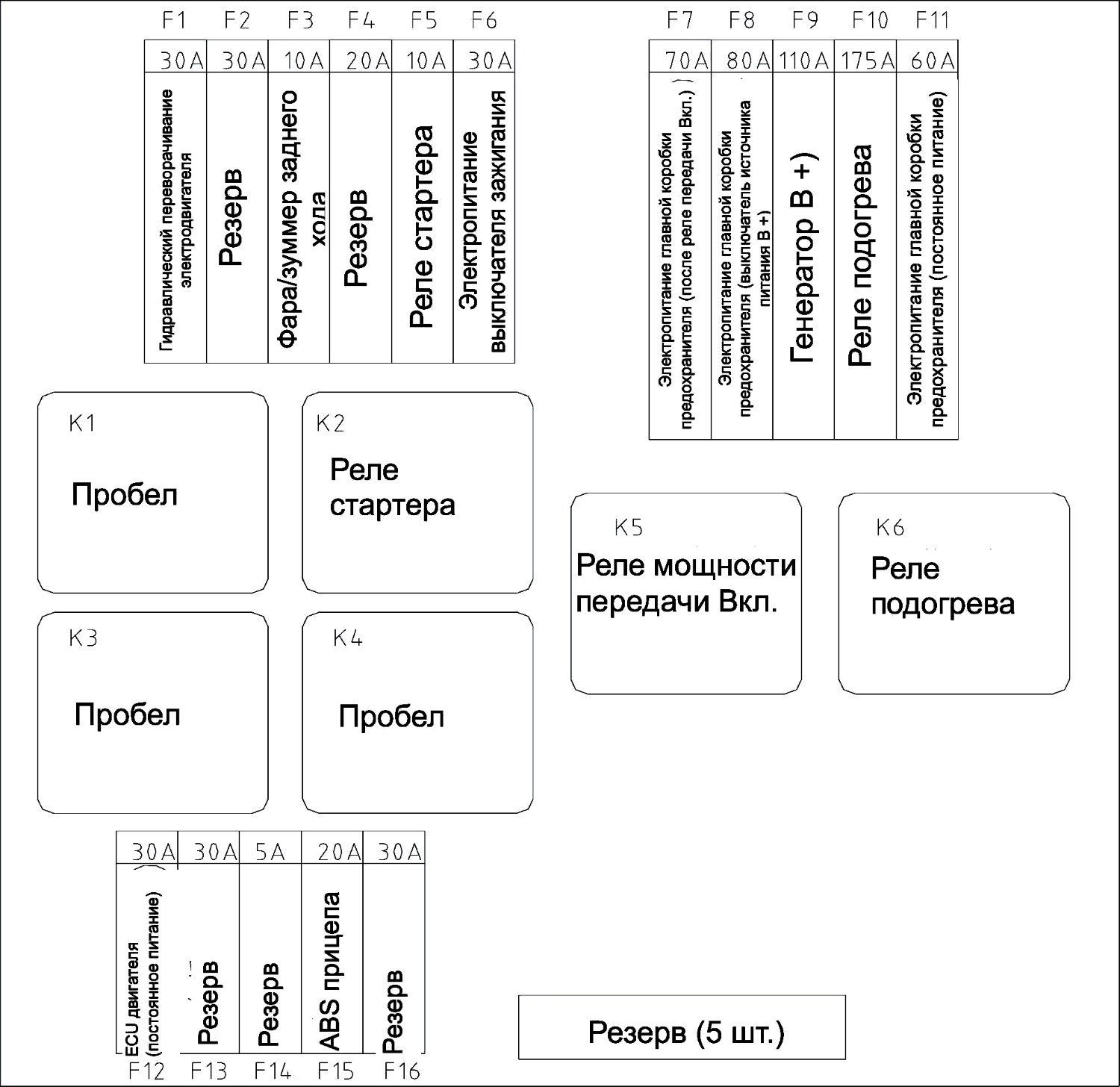

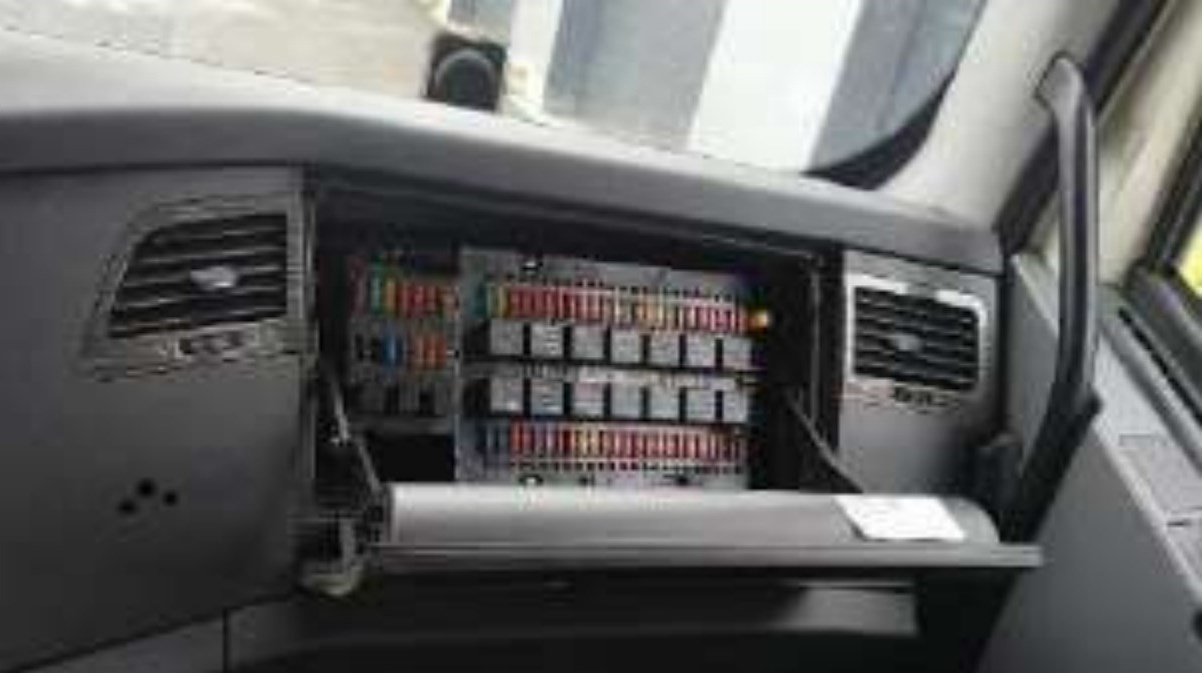

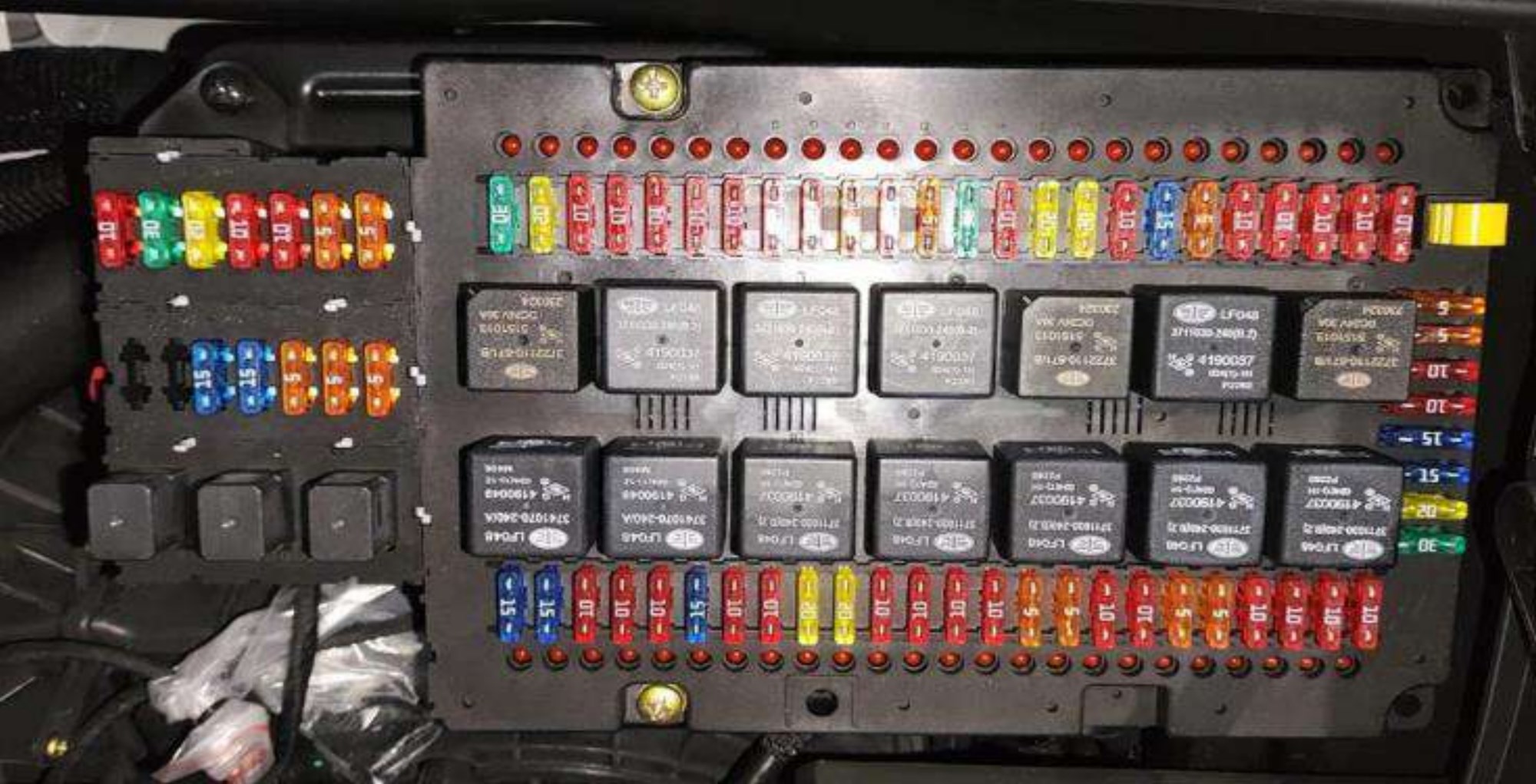

Блок предохранителей в кабине.

Расположен в правой части панели приборов.

Для доступа к этому блоку откройте крышку на приборной панели, потянув за ручку.

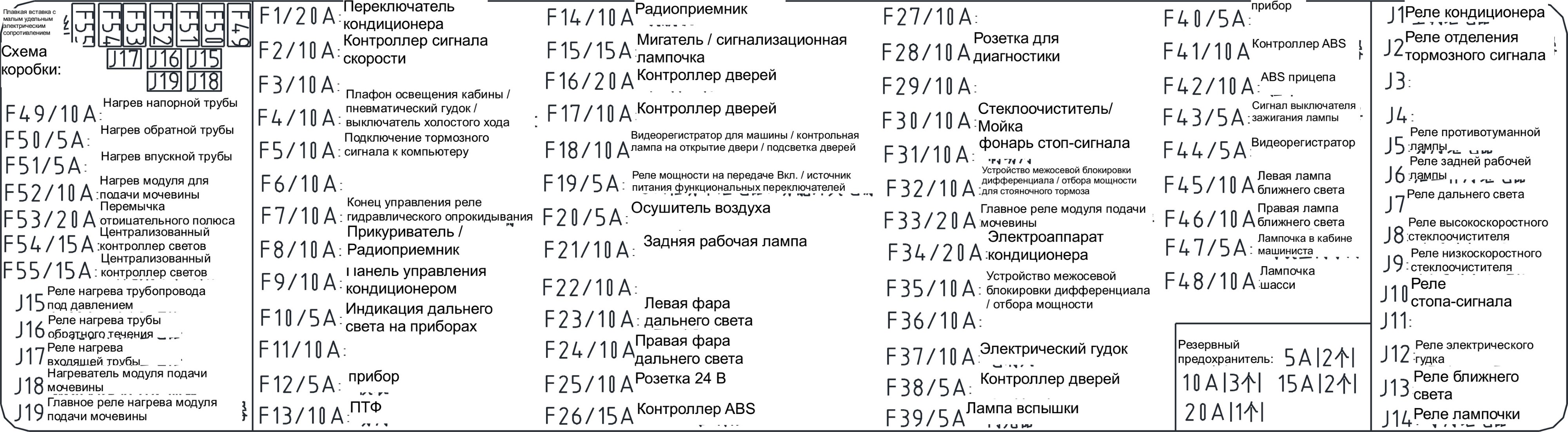

Характеристики и описание функций предохранителей и реле указаны на внутренней стороне крышки.

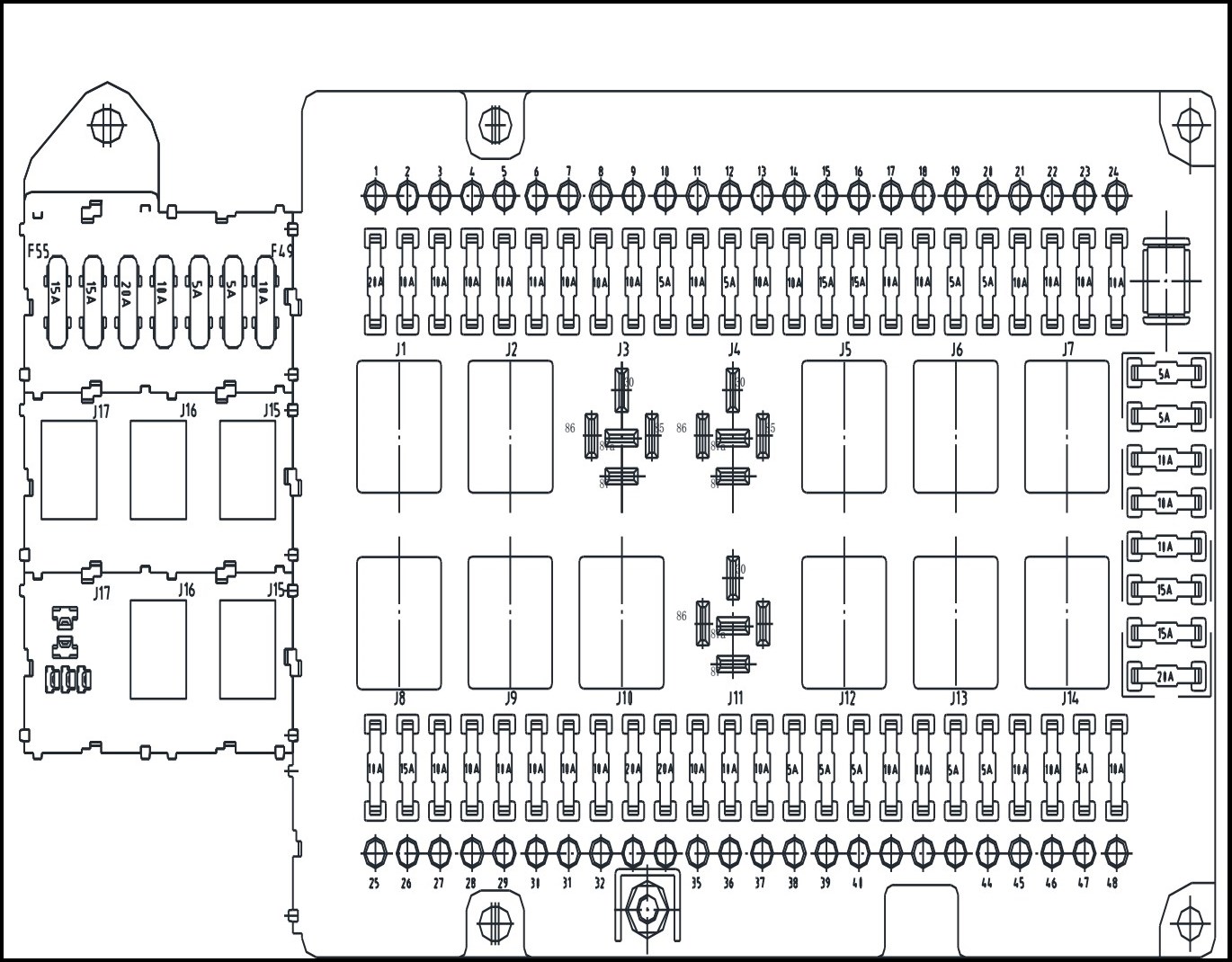

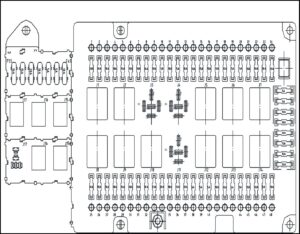

Обозначения предохранителей и реле.

Предохранители.

F1	30 A	Реле вентилятора печки
F2	20 A	EBS
F3	10 A	Питание холодильника
F4	10 A	Лампа спального места/ лампа местного освещения
F5	10 A	Холодильник
F6	30 A	Прицеп
F7	10 A	Механизм подъема кабины/ВСМ
F8	10 A	Прикуриватель/ Мультимедиа
F9	10 A	Климат-контроль
F10	5 A	Предохранитель индикации дальнего света
F11	10 A	Компрессор кондиционера
F12	5 A	Приборы/ Аварийная сигнализация
F13	30 A	Обогрев топливного фильтра
F14	10 A	Экран/ Радио/ FCW
F15	20 A	ВСМ
F16	20 A	Блок управления двери
F17	10 A	Блок управления двери
F18	15 A	ВСМ
F19	5 A	Питание реле KL15
F20	10 A	Осушитель
F21	10 A	Заднее освещение ТСУ
F22	10 A	Обогрев мочевины
F23	10 A	Левый дальний свет
F24	10 A	Правый дальний свет
F25	15 A	Розетки 24В
F26	15 A	EBS
F27	10 A	Радар/ Переключатели на рулевом колесе
F28	10 A	OBD разъем
F29	10 A	EBS
F30	15 A	Стеклоочистители
F31	10 A	Задние противотуманные фонари
F32	10 A	Блокировка дифференциала
F33	20 A	Вентилятор климат-контроля
F34	20 A	Компрессор климат-контроля
F35	10 A	Блокировка руля
F36	10 A	Передние противотуманные фары
F37	10 A	Электрический клаксон
F38	10 A	Блок управления двери
F39	5 A	BSM/ Переключатели на рулевом колесе
F40	5 A	Приборы
F41	10 A	EBS
F42	10 A	ABS прицепа
F43	5 A	ECU/ VCU
F44	5 A	Видеорегистратор/ LDW / Радар
F45	10 A	Левый ближний свет
F46	10 A	Правый ближний свет
F47	10 A	Габаритные огни кабины
F48	10 A	Габаритные огни шасси
F49	5 A	Форсунка мочевины
F50	5 A	Датчик Nox
F51	10 A	Электромагнитный клапан обогрева мочевины
F52	10 A	Топливный насос
F53	20 A	Запасной предохранитель
F54	30 A	Блок телематики
F55	10 A	Интардер
F56	5 A	AEBS/ LDW/ FCW
F57	5 A	Электрический вентилятор
F58	5 A	Переключатель АКПП
F59	5 A	VCU
F60	5 A	Автономный отопитель

Запасные предохранители.

5 A	2 шт.
10 A	2 шт.
15 A	2 шт.
20 A	1 шт.
30 A	1 шт.

Реле.

J1	Реле вентилятора печки
J2	Реле холодильника
J3	Реле прицепа
J4	Реле кондиционера
J5	Реле подогрева топлива
J6	Реле заднего освещения ТСУ
J7	Реле дальнего света
J8	Реле включения высокой скорости стеклоочистителя
J9	Реле включения низкой скорости стеклоочистителя
J10	Реле задних противотуманных фонарей
J11	Реле передних противотуманный фар
J12	Реле электрического клаксона
J13	Реле ближнего света
J14	Реле габаритных огней
J15	Реле обогрева мочевины
J16	VCU
J17	Реле звукового сигнала заднего хода

Примечание.

• Перед заменой предохранителя выключите ручной главный выключатель электропитания – «массу», поверните замок зажигания в положение OFF и выключите все электрооборудование.
• Если предохранитель поврежден, замените его оригинальным предохранителем с теми же характеристиками. Запрещается использовать предохранители низкого качества.
• Категорически запрещается изменять конструкцию проводки в блоке предохранителей, так как это может привести к неисправностям и возгоранию.
