P0116 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Код P0116. Цепь датчика температуры охлаждающей жидкости, выход сигнала из допустимого диапазона.

Код Р0116 вводится в память контроллера, если:

– двигатель работает;

– расчетная температура превышает измеренную на величину порога.

Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.

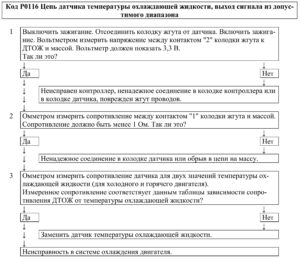

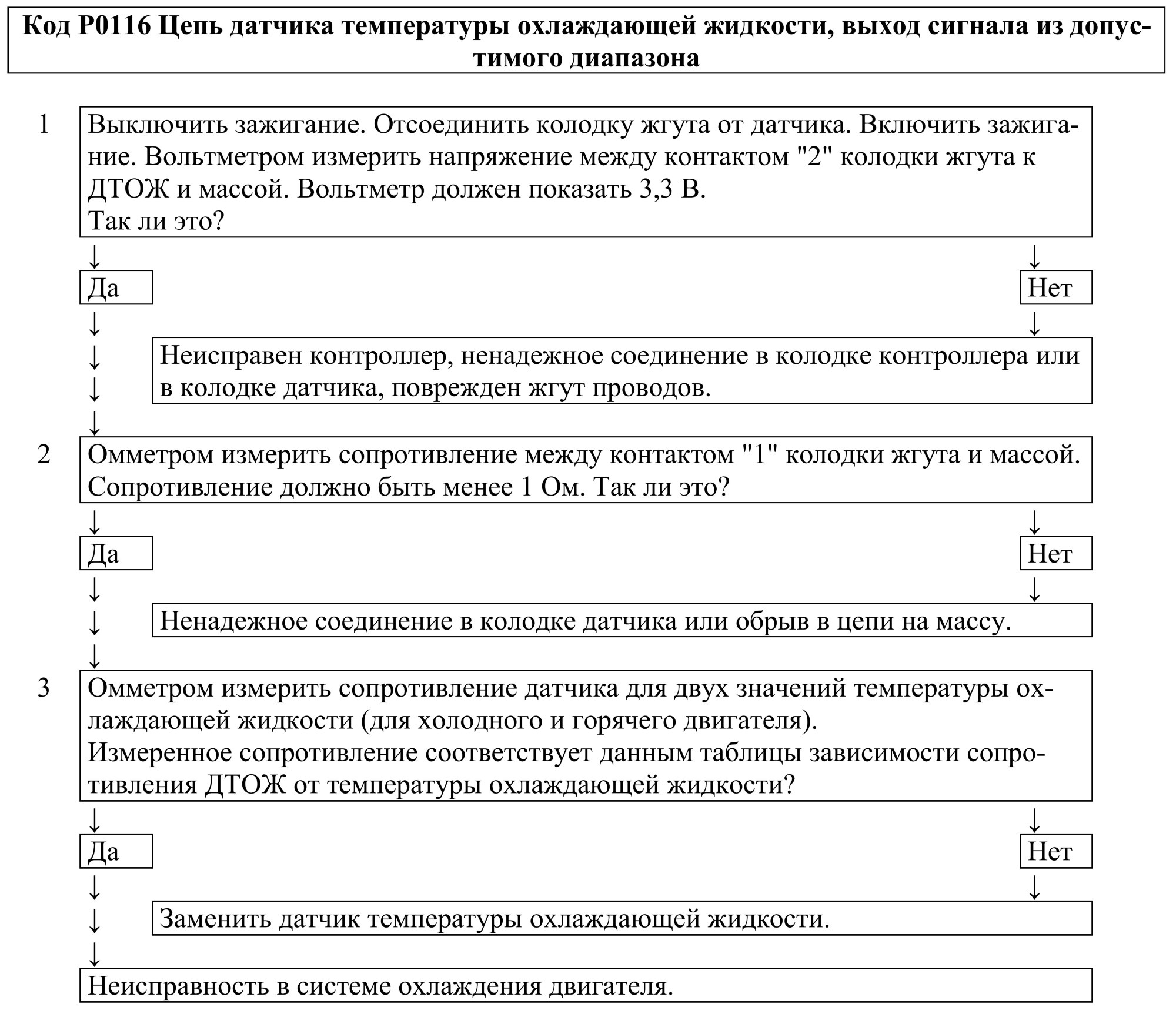

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется исправность цепи выходного сигнала датчика.

2. Проверяется исправность цепи заземления датчика.

3. Измеряется сопротивление датчика и определяется причина возникновения кода – неисправность датчика или системы охлаждения двигателя.

Диагностическая информация.

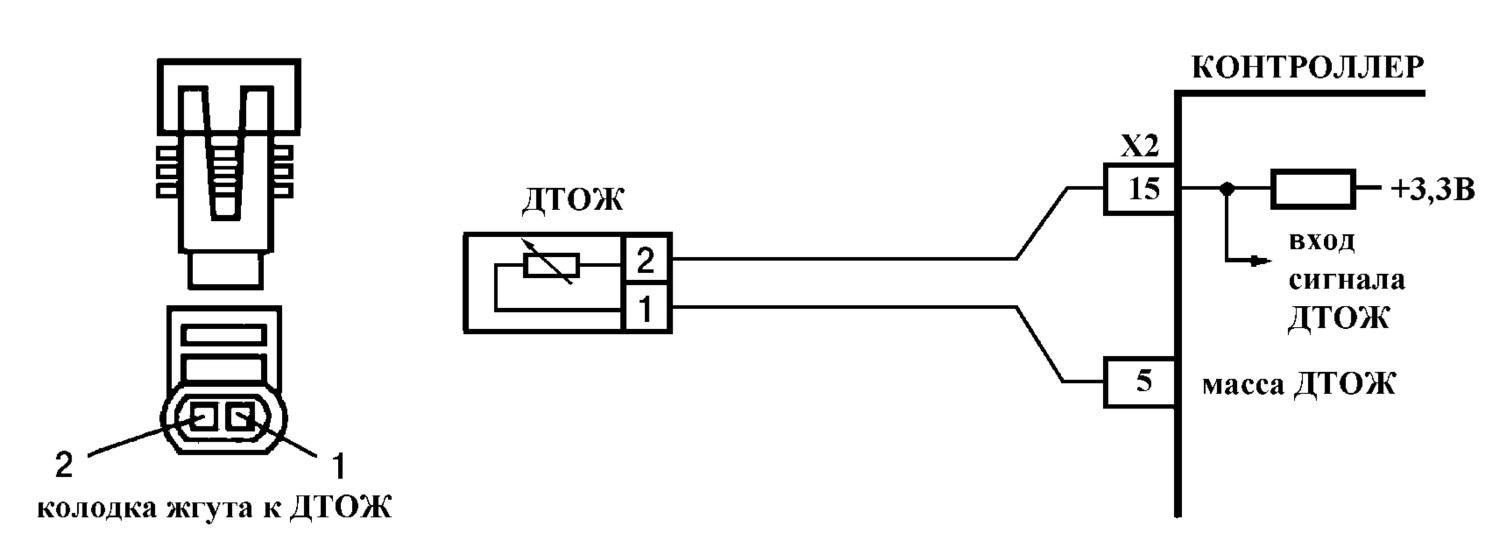

Контроллер выдает в цепь ДТОЖ напряжение 3,3 В через внутренний резистор 2,61 кОм.

При обнаружении неисправности ДТОЖ контроллер рассчитывает значение температуры охлаждающей жидкости по специальному алгоритму.

Необходимо проверить цепь заземления датчика на наличие неисправной проводки или соединения. Проверить контакты датчика на надежность соединений.

Необходимо проверить сопротивление датчика на соответствие номинальному значению.

Неисправность в системе охлаждения двигателя (открытый термостат и т.д.) может стать причиной возникновения кода Р0116.

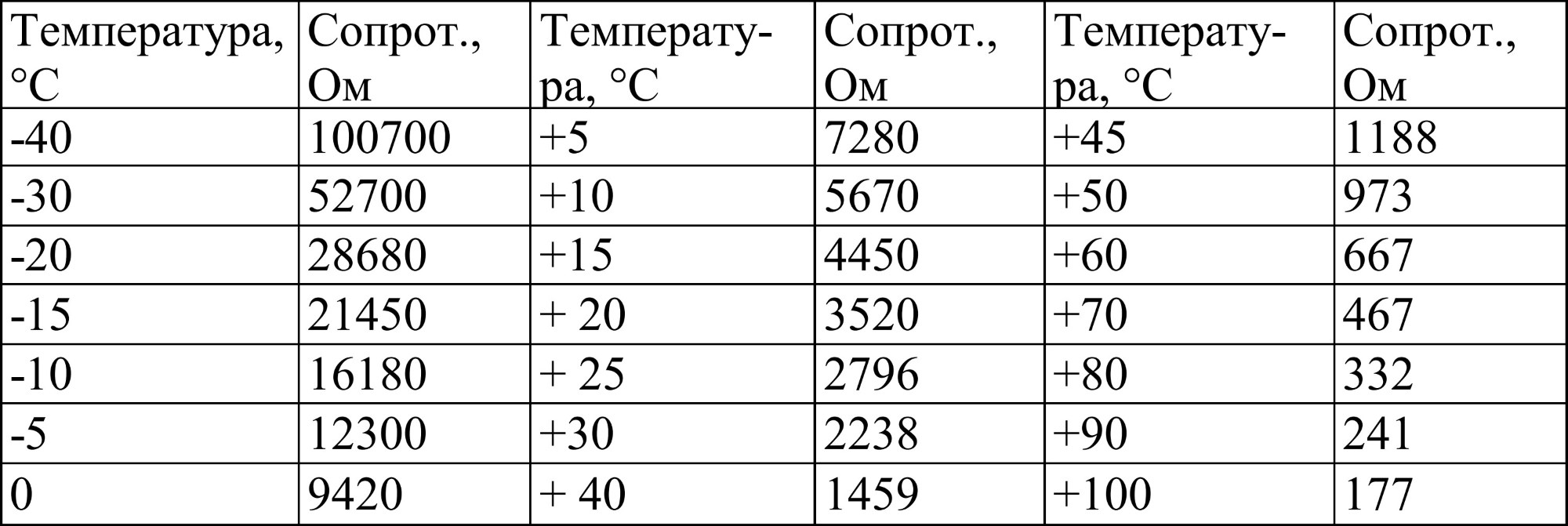

Таблица зависимости сопротивления ДТОЖ от температуры охлаждающей жидкости (±2%).

После ремонта запустить двигатель, сбросить коды и убедиться в отсутствии неисправности.
