P0134 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P0134. Цепь датчика кислорода до нейтрализатора неактивна.

Код Р0134 заносится, если:

– двигатель проработал время, достаточное для прогрева датчика кислорода (до 10 мин, определяется температурой ОЖ при старте);

– напряжение сигнала датчика кислорода USVKL находилось в диапазоне 0,4…0,6 В в течение 5 с.

Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.

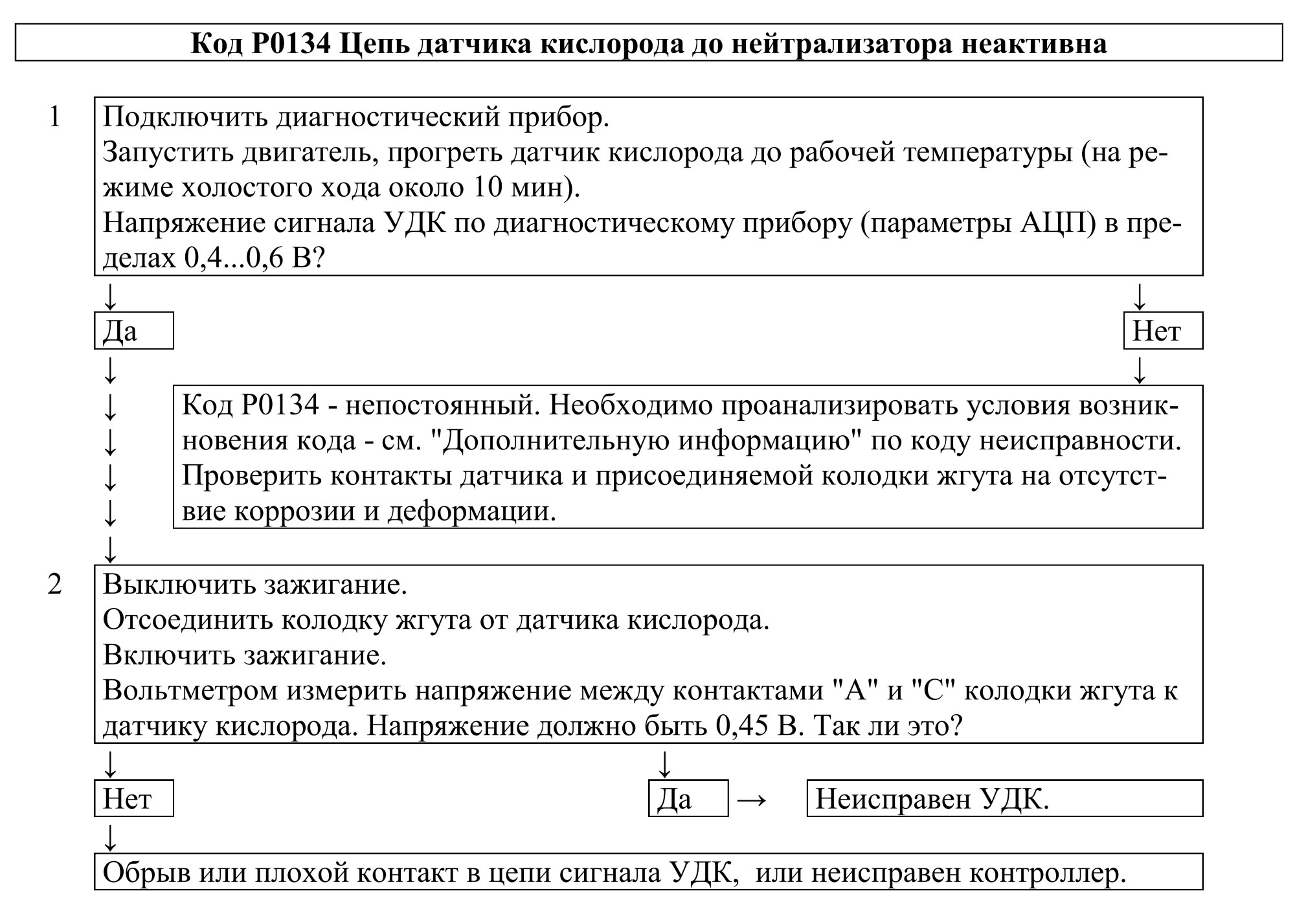

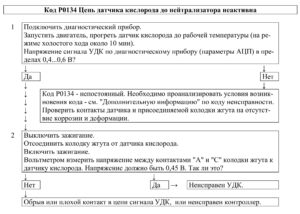

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Если напряжение находится в указанных пределах, то датчик кислорода не прогрелся или неисправна цепь выходного сигнала датчика.

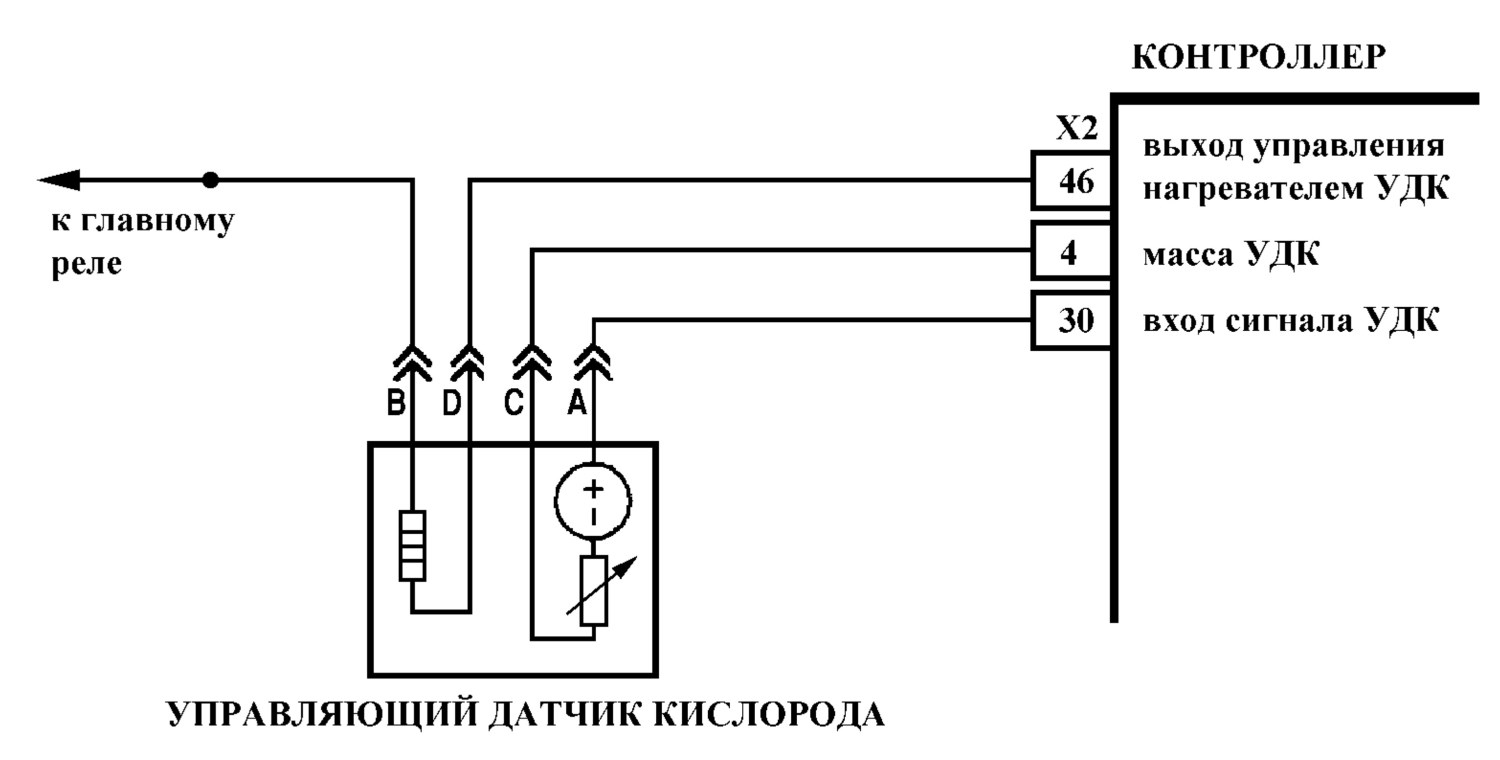

2. Проверяется исправность цепи входного сигнала датчика путем измерения напряжения между контактом “А” колодки жгута и массой.

Диагностическая информация.

Напряжение на контакте “А” холодного датчика кислорода равно 0,45 В.

Для прогретого датчика напряжение при работе по замкнутому контуру изменяется в диапазоне 50…900 мВ.

Причиной возникновения кода Р0134 могут быть:

– недостаточная мощность нагревателя датчика кислорода;

– установка датчика кислорода другого типа;

– ненадежный контакт в колодках жгута и датчика.

Если одновременно с кодом Р0134 фиксируются:

– код Р0030, то вероятной причиной возникновения неисправности является отсоединение колодки датчика кислорода от жгута проводов и устранение неисправности следует начинать с карты кода Р0030.
