P0131 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P0131. Цепь датчика кислорода до нейтрализатора, низкий уровень выходного сигнала.

Код Р0131 заносится, если:

– двигатель проработал время, достаточное для прогрева датчика кислорода (до 10 мин, определяется температурой ОЖ при старте);

– напряжение сигнала холодного управляющего датчика кислорода USVKL ниже 50 мВ в течение 5 с;

или в течение 10 секунд напряжение сигнала прогретого УДК (параметр USVKL) меньше 50 мВ, а напряжение сигнала ДДК (параметр USHKL) больше 0,5 В, при этом система осуществляет топливоподачу в режиме обратной связи по сигналу УДК (В_LR=”Да”).

Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.

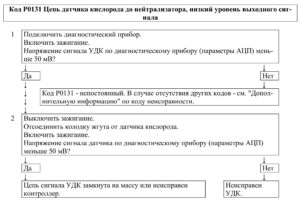

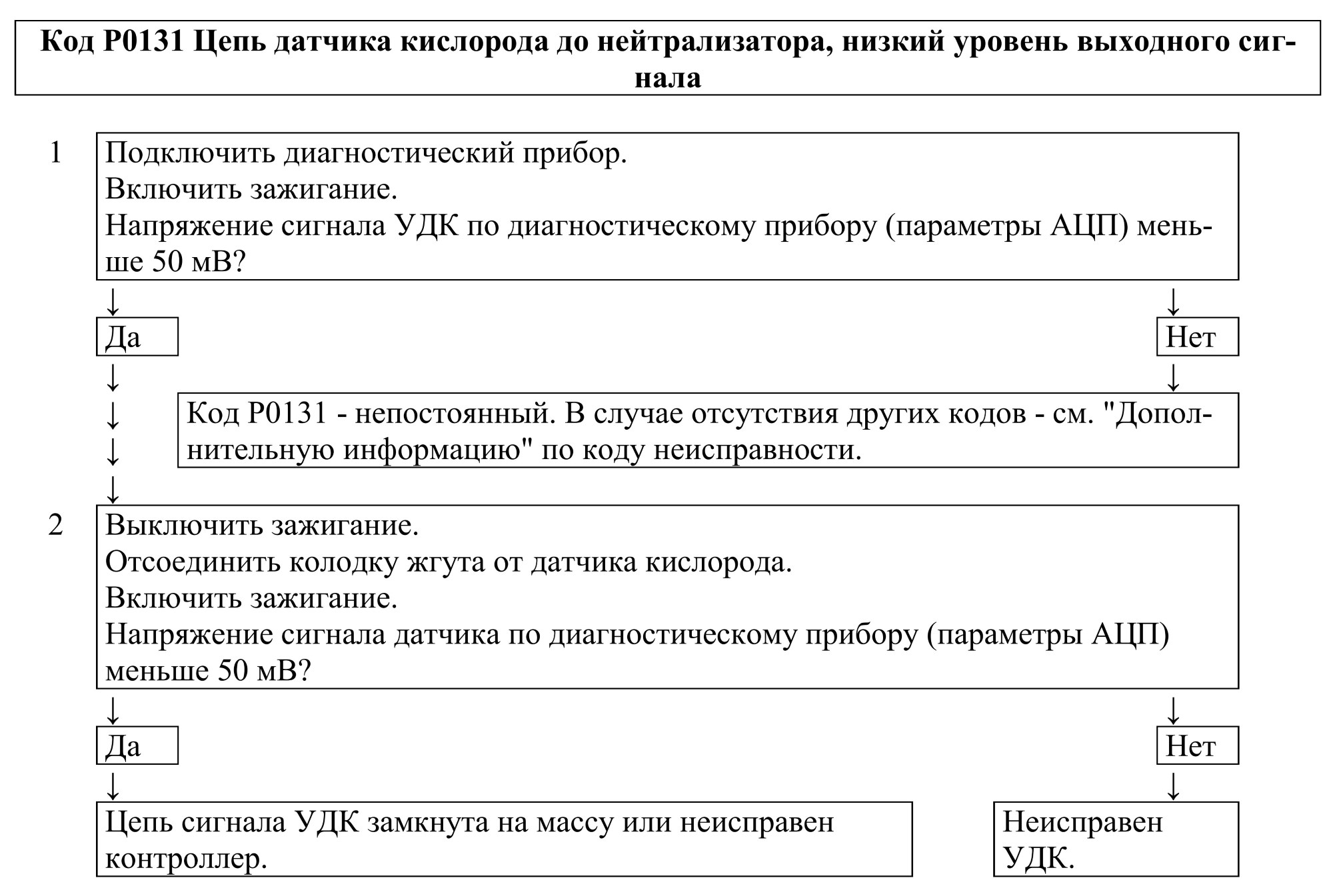

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется с помощью диагностического прибора значение напряжения сигнала управляющего датчика кислорода.

2. Проверяется исправность цепи сигнала датчика.

Диагностическая информация.

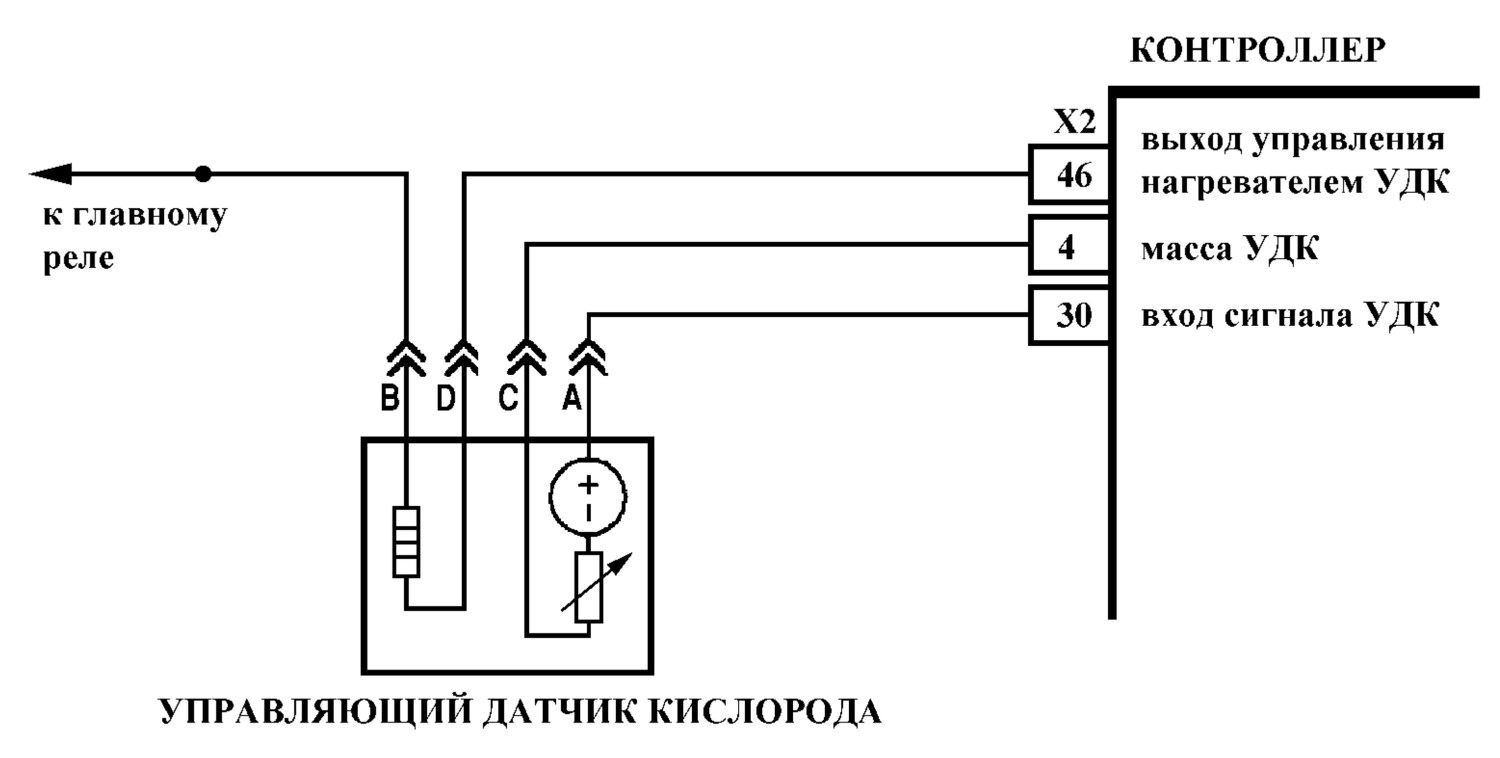

Напряжение на контакте “А” холодного датчика кислорода равно 0,45 В. Для прогретого датчика напряжение при работе по замкнутому контуру изменяется в диапазоне 50…900 мВ.
