P0130 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P0130. Датчик кислорода до нейтрализатора неисправен.

Код Р0130 заносится, если:

– двигатель проработал время, достаточное для прогрева датчика кислорода (до 10 мин, определяется температурой ОЖ при старте);

– сигнал УДК повторяет по форме сигнал управления нагревателем (замыкание цепи выходного сигнала на цепь управления нагревателем);

или напряжение сигнала прогретого УДК (параметр USVKL) находится в диапазоне от 0,6 до 1,5 В, а напряжение сигнала ДДК (параметр USHKL) меньше 0,1 В, при этом система осуществляет топливоподачу в режиме обратной связи по сигналу УДК (В_LR=”Да”);

или напряжение сигнала прогретого УДК (параметр USVKL) находится в диапазоне от 60 до 400 мВ, а напряжение сигнала ДДК (параметр USHKL) больше 0,5 В, при этом система осуществляет топливоподачу в режиме обратной связи по сигналу УДК (В_LR=”Да”).

Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устой- чивой неисправности.

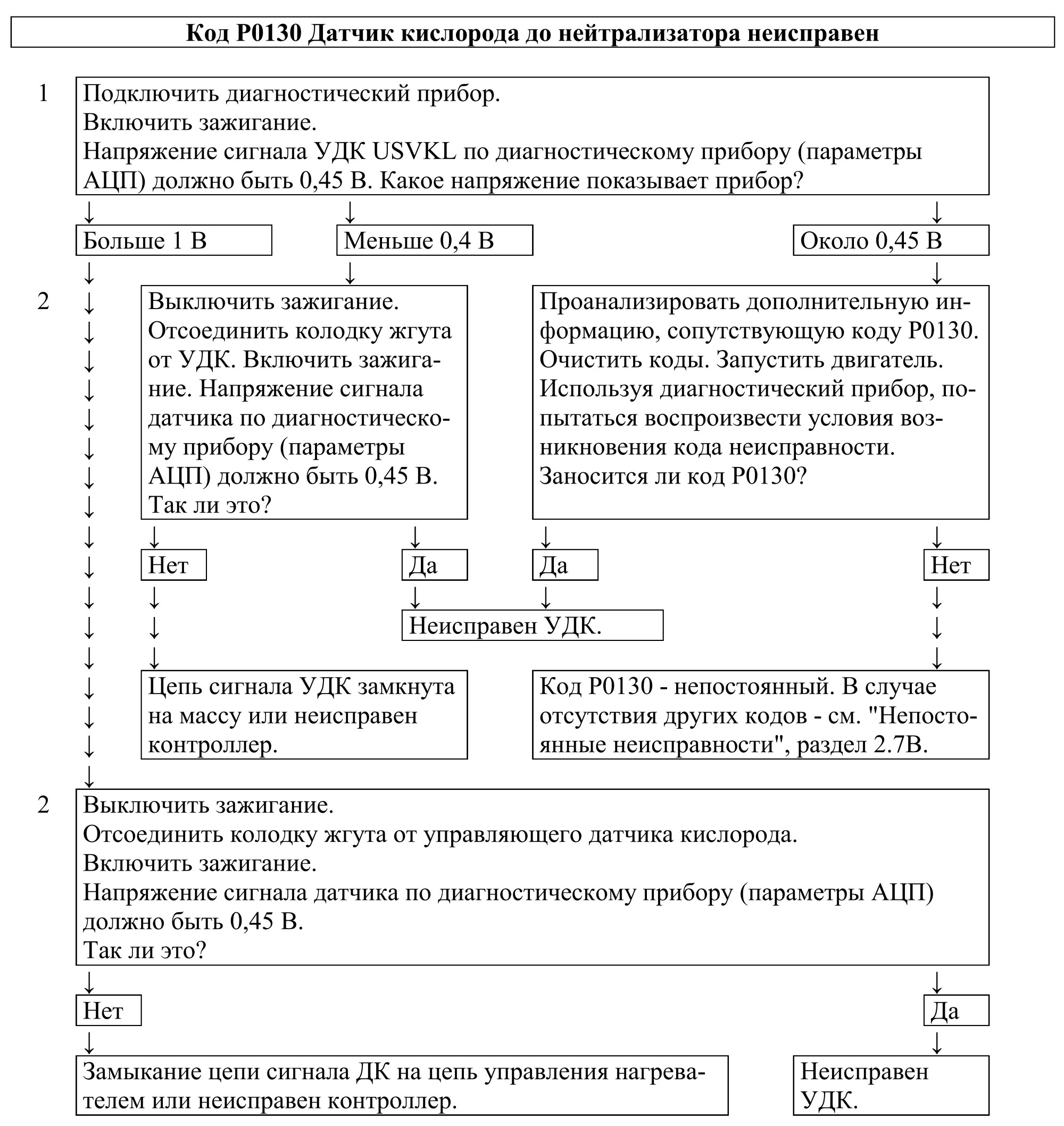

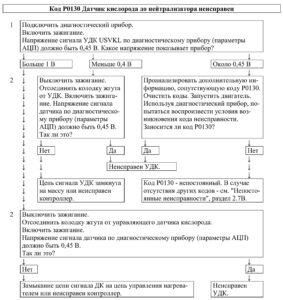

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется с помощью диагностического прибора значение напряжения сигнала управляющего датчика кислорода.

2. Проверяется исправность цепи сигнала датчика.

Диагностическая информация.

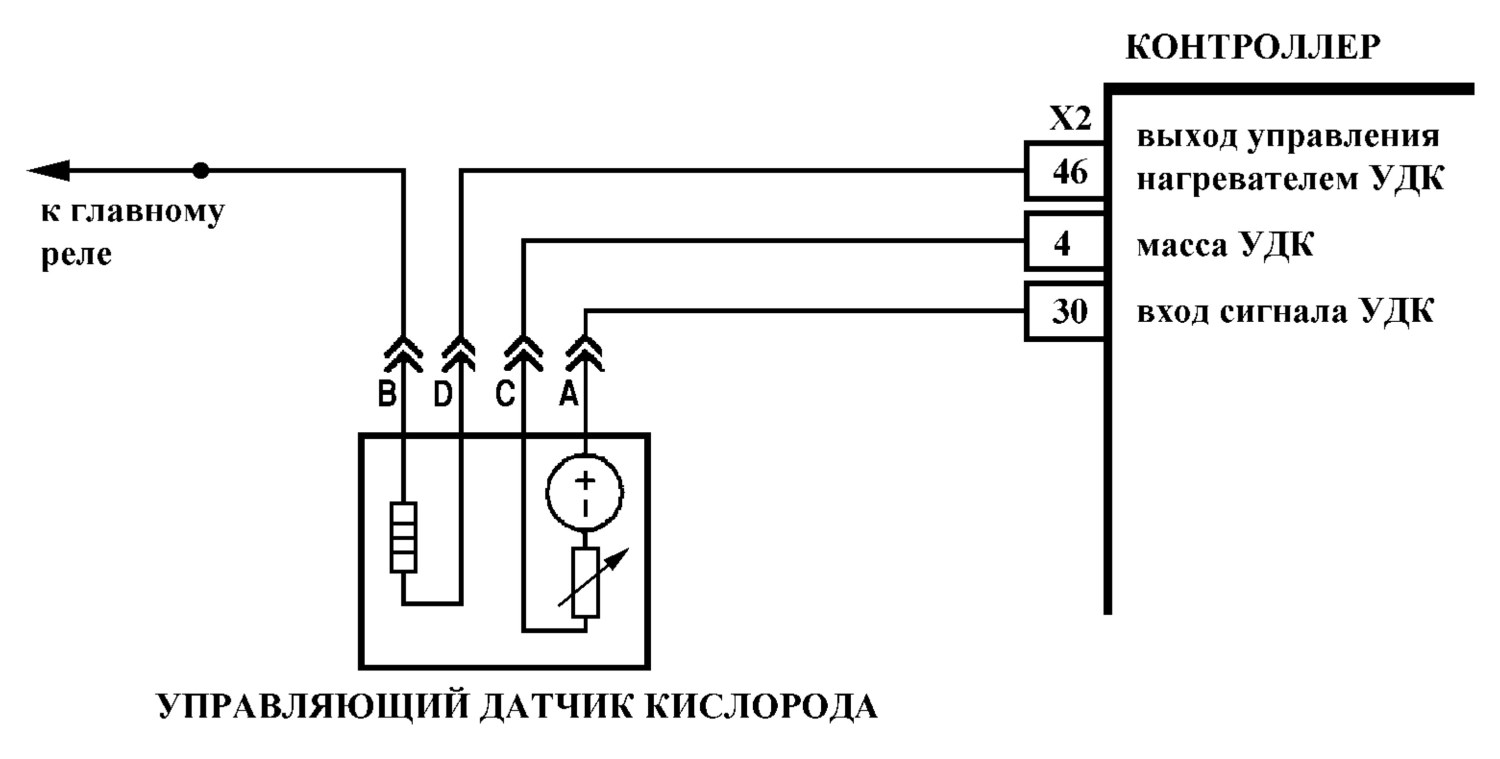

Напряжение на контакте “А” холодного датчика кислорода равно 0,45 В. Для прогретого датчика напряжение при работе по замкнутому контуру изменяется в диапазоне 50…900 мВ.
