P0136 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P0136. Датчик кислорода после нейтрализатора неисправен.

Код Р0136 заносится, если:

– двигатель проработал время, достаточное для прогрева датчика кислорода (до 30 мин, определяется температурой ОЖ при старте);

– сигнал ДДК повторяет по форме сигнал управления нагревателем (замыкание цепи выходного сигнала на цепь управления нагревателем).

Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.

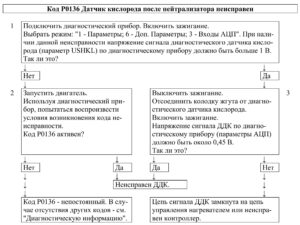

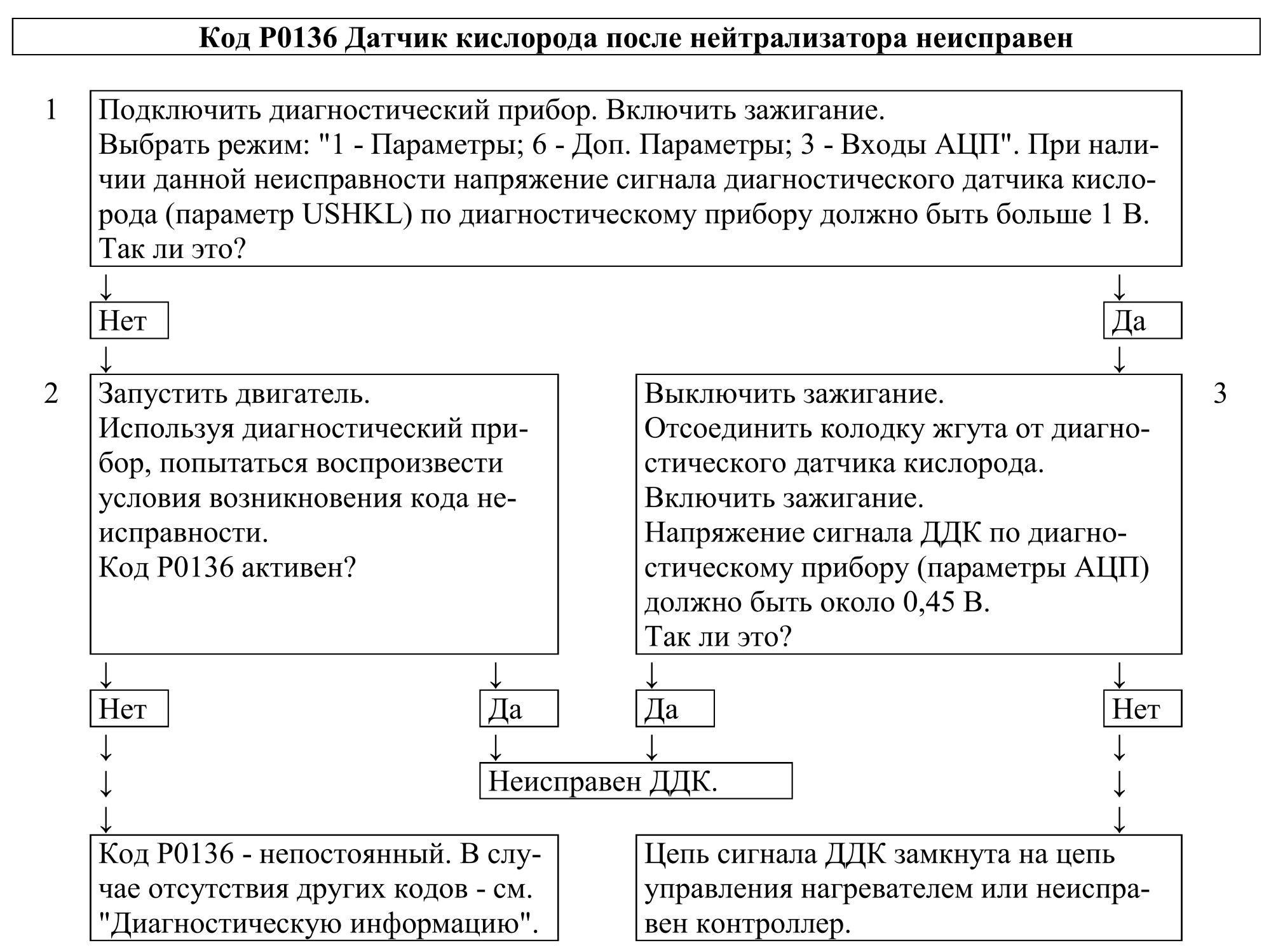

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется значение напряжения выходного сигнала диагностического датчика кислорода.

2. Проверяется наличие постоянной неисправности.

3. Проверяется исправность датчика.

Диагностическая информация.

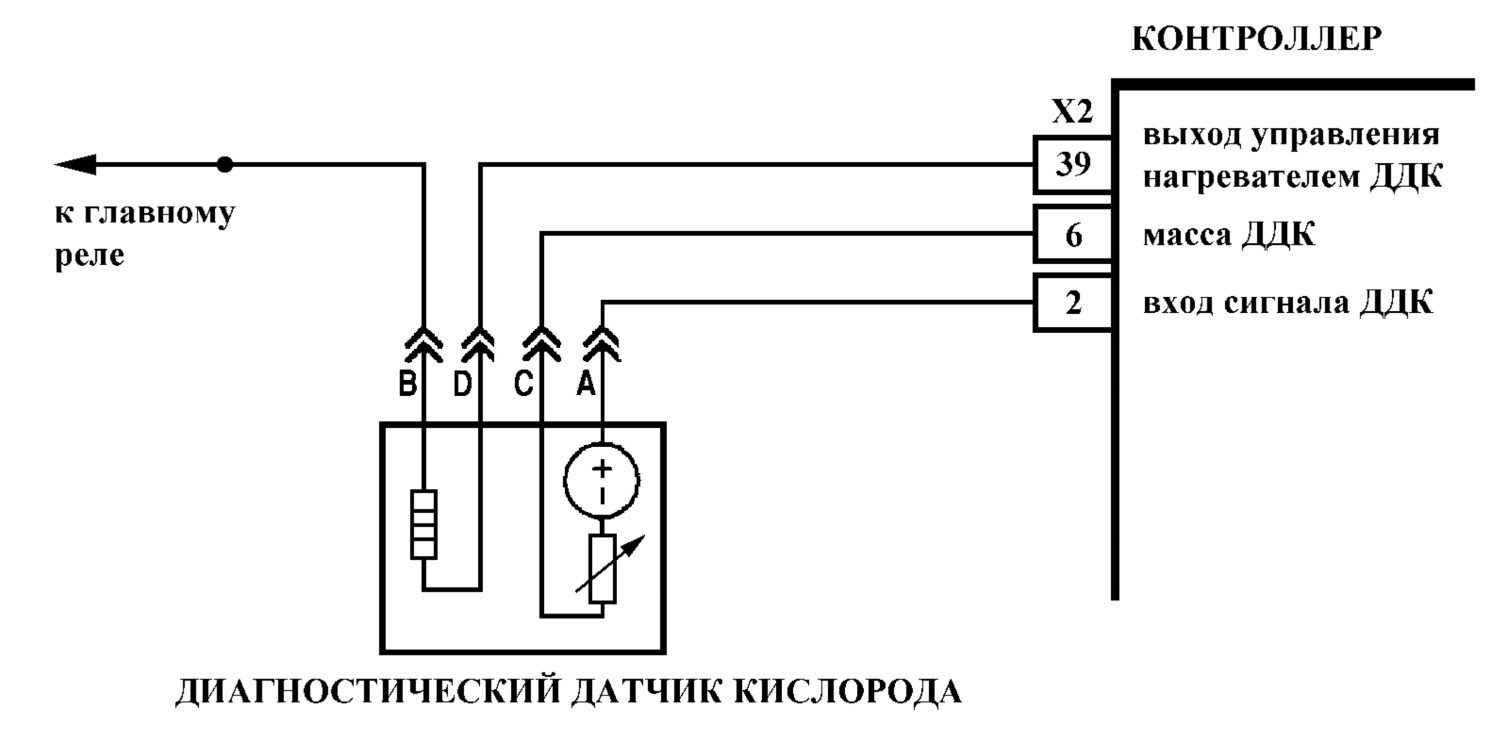

Напряжение на контакте “А” холодного диагностического датчика кислорода равно 0,45 В.

Для прогретого датчика напряжение сигнала при работе в режиме обратной связи, на частичных нагрузках и при исправном нейтрализаторе в установившемся режиме изменяется в диапазоне от 590 до 750 мВ.

Неисправность непостоянного характера может быть вызвана наличием следующих неисправностей:

Неправильная трасса жгута проводов. Убедиться в том, что отвод к датчику не касается элементов системы выпуска отработавших газов.

Переобедненный состав топливовоздушной смеси. Провести диагностику системы топливоподачи по карте А-6.
