P0137 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P0137. Цепь датчика кислорода после нейтрализатора, низкий уровень сигнала.

Код Р0137 заносится, если:

– двигатель проработал время, достаточное для прогрева датчика кислорода (до 30 мин, определяется температурой ОЖ при старте);

– напряжение сигнала холодного диагностического датчика кислорода (параметр USHKL) меньше 50 мВ;

или в течение 40 секунд напряжение сигнала прогретого ДДК (параметр USHKL) меньше 50 мВ, при этом система осуществляет топливоподачу в режиме обратной связи по сигналу УДК.

Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.

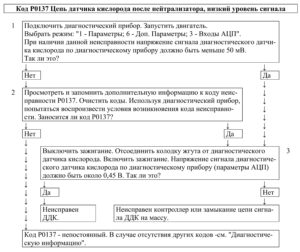

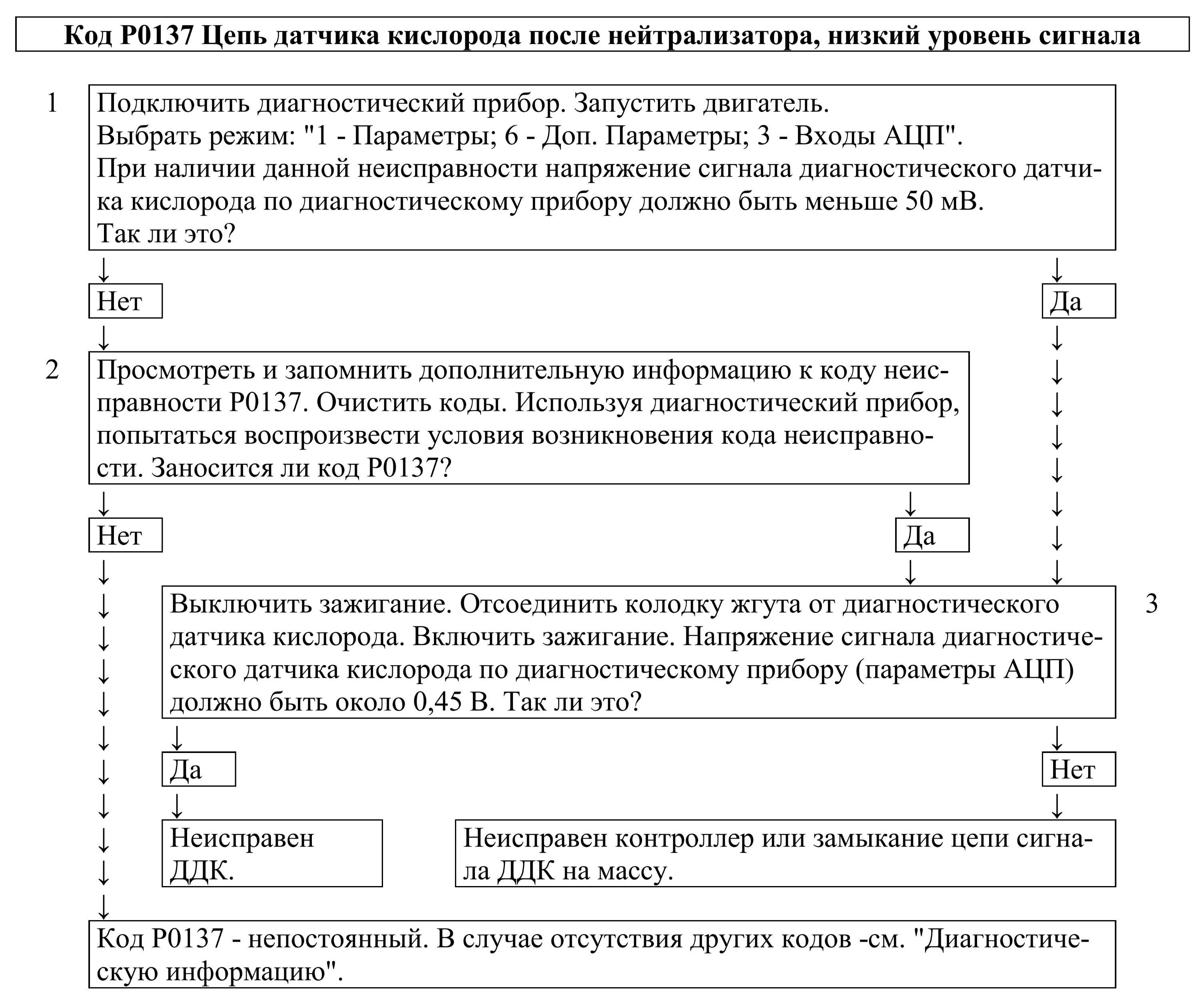

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется значение напряжения выходного сигнала диагностического датчика кислорода.

2. Проверяется наличие постоянной неисправности.

3. Проверяется исправность датчика.

Диагностическая информация.

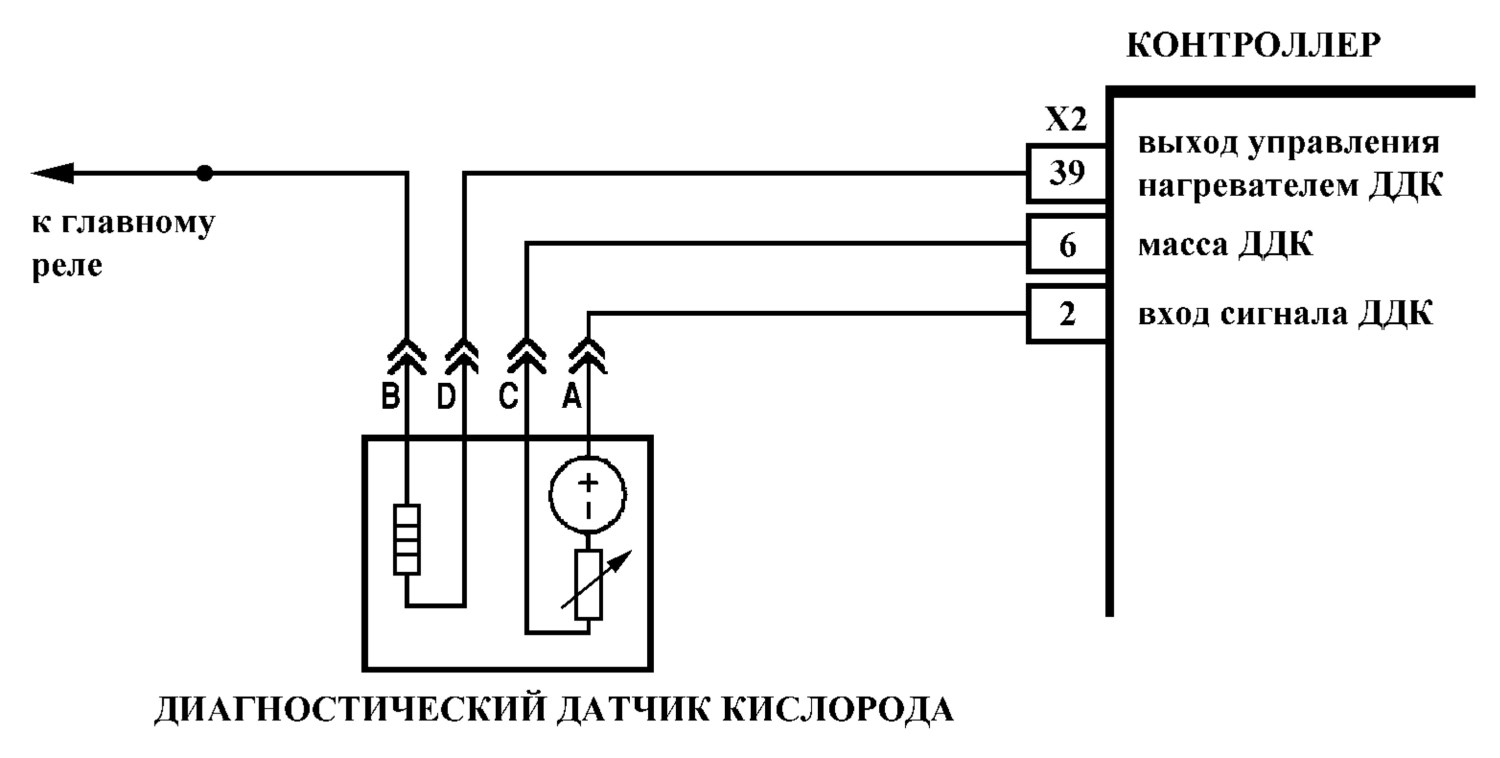

Напряжение на контакте “А” холодного диагностического датчика кислорода равно 0,45 В.

Для прогретого датчика напряжение сигнала при работе в режиме обратной связи, на частичных нагрузках и при исправном нейтрализаторе в установившемся режиме изменяется в диапазоне от 590 до 750 мВ.

Неисправность непостоянного характера может быть вызвана наличием следующих неисправностей:

Ненадежное соединение контактов колодок жгута системы зажигания, датчика и контроллера. Осмотреть разъемы датчика и контроллера, колодки жгута на полноту и правильность сочленения, повреждения замков, наличие поврежденных контактов и качество соединения контактов с проводом.

Неправильная трасса жгута проводов. Убедиться в том, что отвод к датчику не касается элементов системы выпуска отработавших газов.

Переобедненный состав топливовоздушной смеси. Провести диагностику системы топливоподачи по карте А-6.
