Фонарь задний правый или левый автомобиля Шевроле-Нива – снятие и установка.

ТИ 3100.25100.20376

Общие указания.

Работы производить в соответствии с требованиями “Правил по охране труда на автомобильном транспорте” Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Установить автомобиль на рабочее место. Поднять капот и отсоединить клемму “минус” от аккумуляторной батареи (ключ гаечный 10).

2. Открыть дверь задка и отогнуть ковровое покрытие.

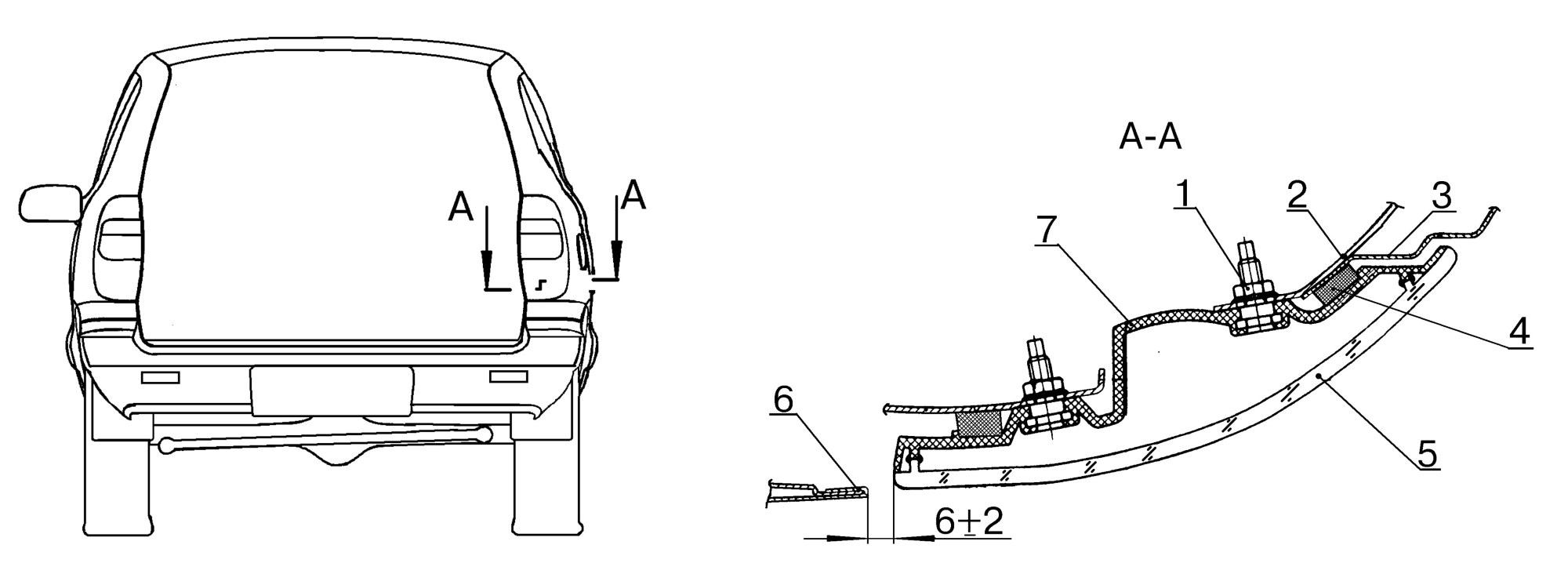

Рис. 1. Фонари задние.

1 – гайка 1/38318/01 крепления заднего фонаря; 2 – стойка проема двери задка; 3 – крыло заднее; 4 – прокладка уплотнительная заднего фонаря; 5 – рассеиватель; 6 – дверь задка; 7 – фонарь задний.

3. Отсоединить колодку жгута проводов от разъема фонаря.

4. Отвернуть четыре гайки 1, сечение А–А, крепления фонаря к стойке 2 проема двери задка, снять фонарь 7 и уплотнительную прокладку 4 (головка сменная 8, вороток).

5. Установку заднего фонаря выполнить в порядке обратном снятию. При этом: обеспечить уплотнение фонаря по сопряжению с кузовом, обеспечить зазор между дверью задка и задним фонарем равным 6±2 мм (линейка).

Для замены лампочек заднего фонаря отогнуть ковровое покрытие, повернуть патрон соответствующей лампы против часовой стрелки, извлечь патрон, заменить лампочку, проверить работу фонаря, расправить ковровое покрытие.

6. Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие требованиям п.5 настоящей ТИ.
