P0615 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P0615. Дополнительное реле стартера, обрыв цепи управления.

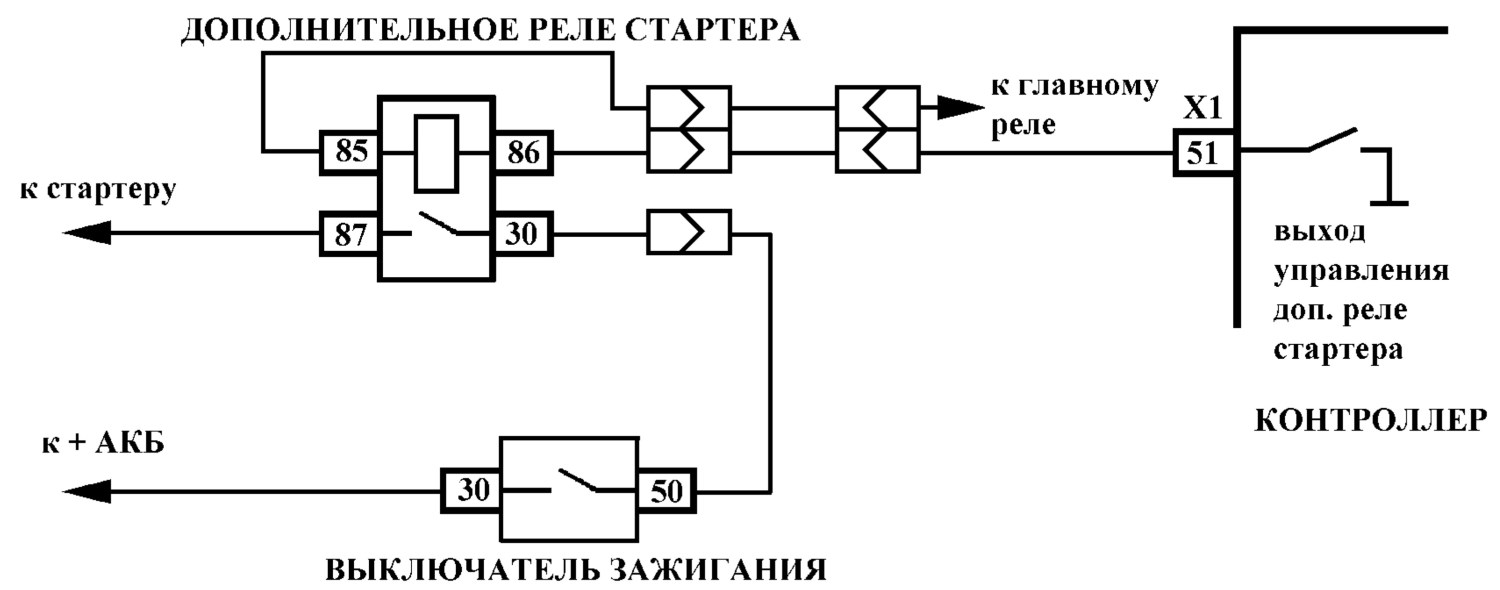

Схема включения стартера на автомобилях семейств LADA PRIORA, LADA KALINA.

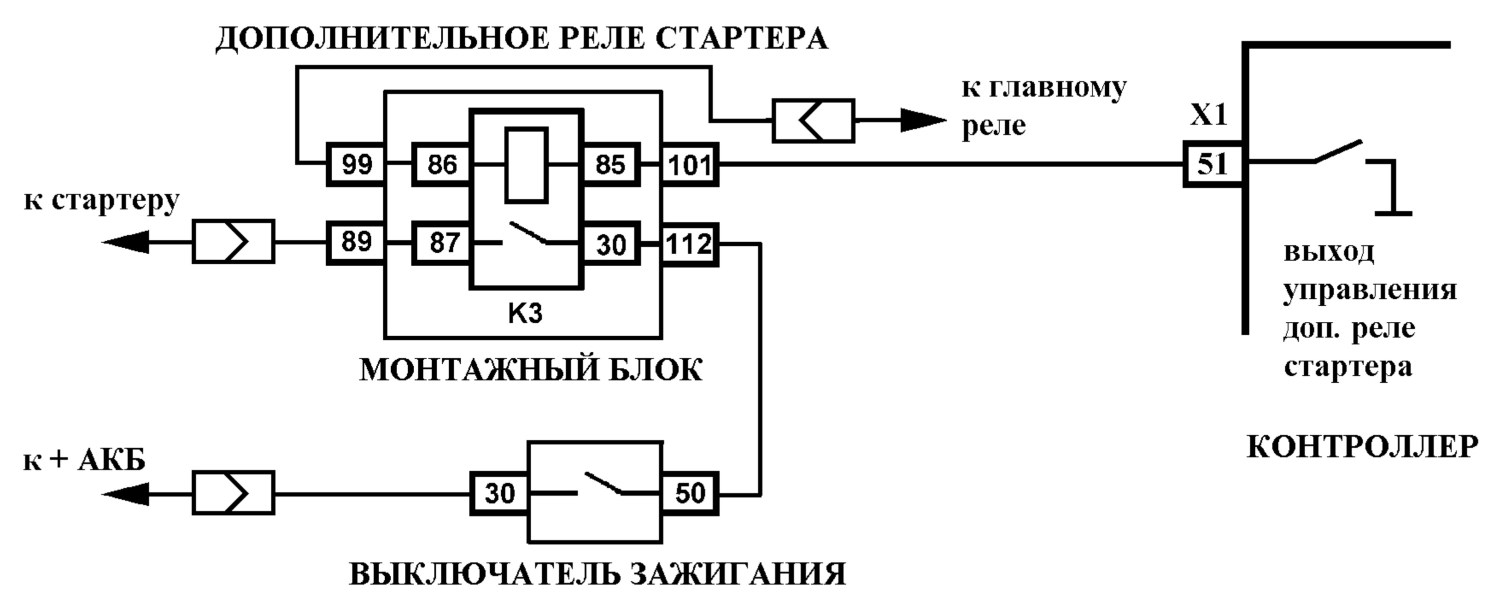

Схема включения стартера на автомобилях семейства LADA 4х4.

Код Р0615 заносится если:

– двигатель работает;

– самодиагностика драйвера доп. реле стартера определила неисправность.

При возникновении этого кода сигнализатор неисправностей не загорается.

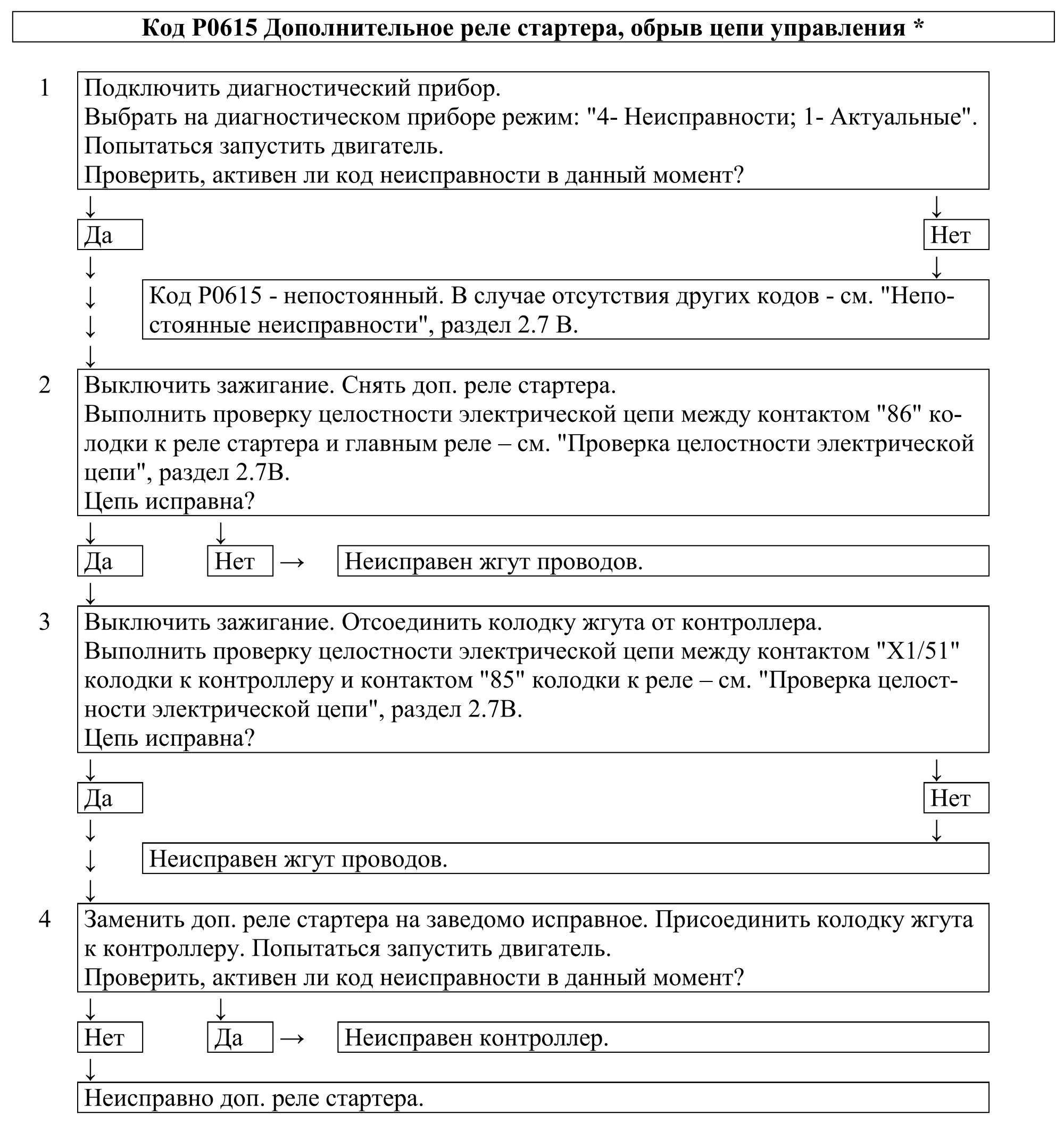

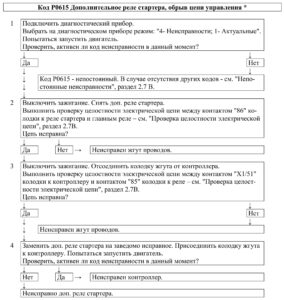

Описание проверок.

Последовательность соответствует цифрам на карте.

1. Проверяется наличие постоянной неисправности.

2. Проверяется цепь питания доп. реле стартера.

3. Проверяется цепь управления доп. реле стартера на обрыв.

4. Проверяется исправность доп. реле стартера.

Диагностическая информация.

В контроллере используется драйвер доп. реле стартера, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепи управления реле.

Причиной возникновения кода может быть неправильное подключение сигнализации.

Управлять включением доп. реле стартера можно с помощью диагностического прибора в режиме “2 – Управление ИМ; Реле стартера”.
