P1564 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P1564. Система управления приводом дроссельной заслонки, адаптация положения нуля заслонки прервана в связи с пониженным напряжением бортсети.

Код Р1564 заносится, если:

– зажигание включено;

– процедура переадаптации положения нуля дроссельной заслонки прервана в связи с некорректным напряжением бортсети.

Сигнализатор неисправностей загорается через 5 c после возникновения кода неисправности.

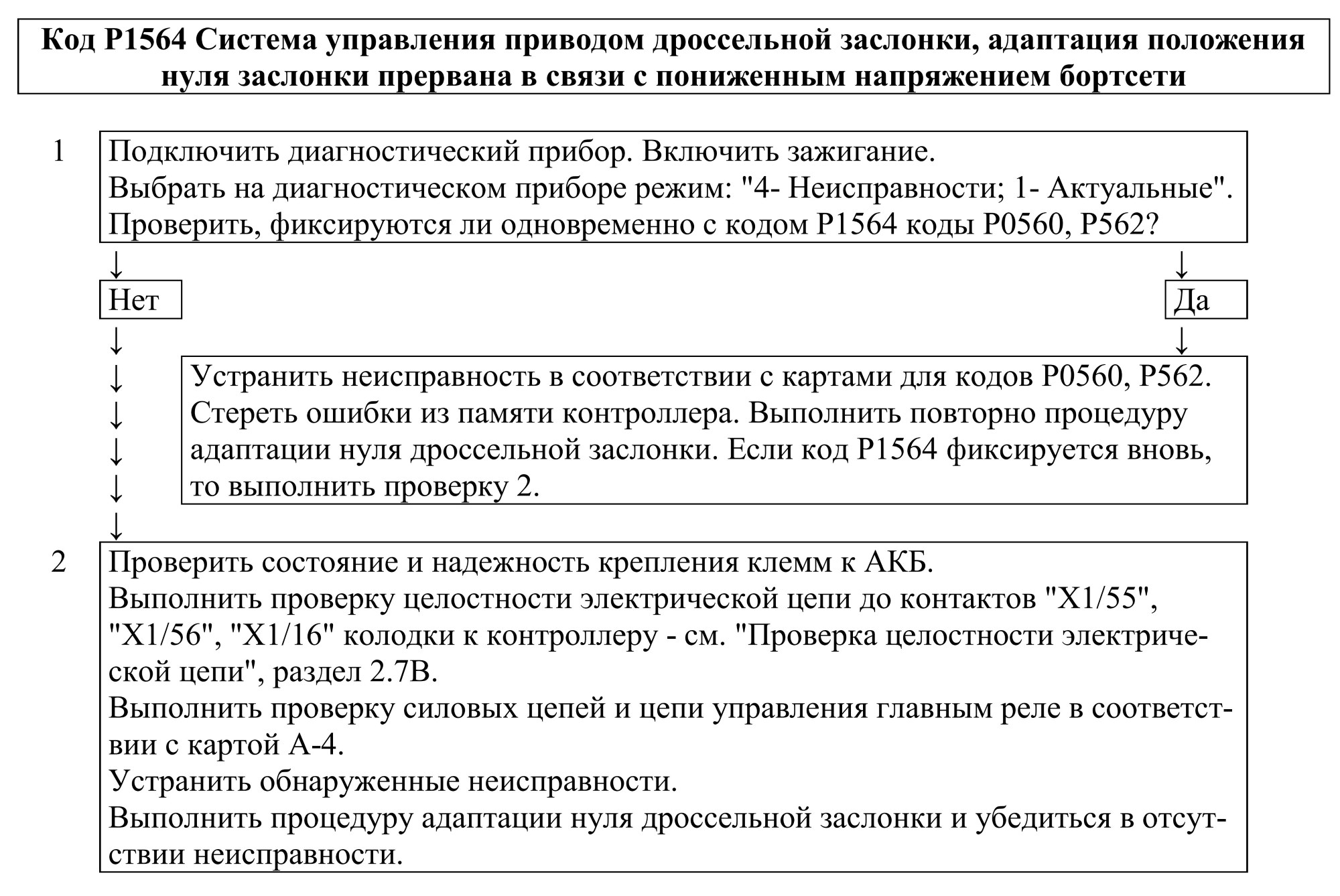

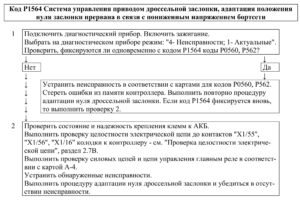

Описание проверок.

Последовательность соответствует цифрам на карте.

1. С помощью диагностического прибора проверяется наличие кодов Р0560, Р0562.

Если коды присутствуют, то поиск неисправности необходимо начинать с этих кодов.

2. Выполняется проверка цепей питания контроллера.

Диагностическая информация.

При обнаружении неисправности Р1564 система управления двигателем будет работать в штатном режиме, для расчета положения дроссельной заслонки будут использоваться значения, полученные в предыдущей процедуре адаптации.

Диагностический прибор в режиме “1 – Параметры; 1 – Общий просмотр” отображает процент открытия дроссельной заслонки WDKBA.

При включении зажигания контроллер проводит:

– тест возвратной пружины;

– проверку положения заслонки при обесточенном электроприводе;

– адаптацию нуля положения дроссельной заслонки;

– тест прямой пружины.

Если контроллер новый (адаптация проводится в первый раз), то все вышеописанные процедуры выполняются сразу после включения зажигания в течение 1,5 секунд.

Если контроллер был обучен ранее, то сразу после включения зажигания выполняется тест возвратной пружины. Остальные процедуры будут выполнены в течение следующих 30 секунд, если в это время не будет нарушено ни одно из условий:

– двигатель не прокручивается;

– автомобиль не движется;

– педаль акселератора не нажата;

– температура двигателя выше 5 °С и ниже 100 °С;

– температура окружающего воздуха выше 5 °С.

Если электропривод дроссельной заслонки обесточен, с помощью прямой и возврат-

ной пружин дроссельная заслонка удерживается в положении Limp home (6-7%).
