P1578 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P1578. Система управления приводом дроссельной заслонки, величина адаптации положения нуля вне допустимого диапазона.

Код Р1578 заносится, если:

– зажигание включено;

– выполнена процедура переадаптации положения нуля дроссельной заслонки;

– величина адаптации положения нуля дроссельной заслонки выходит за допустимый предел.

Сигнализатор неисправностей загорается через 5 c после возникновения кода неисправности.

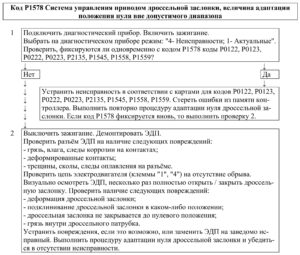

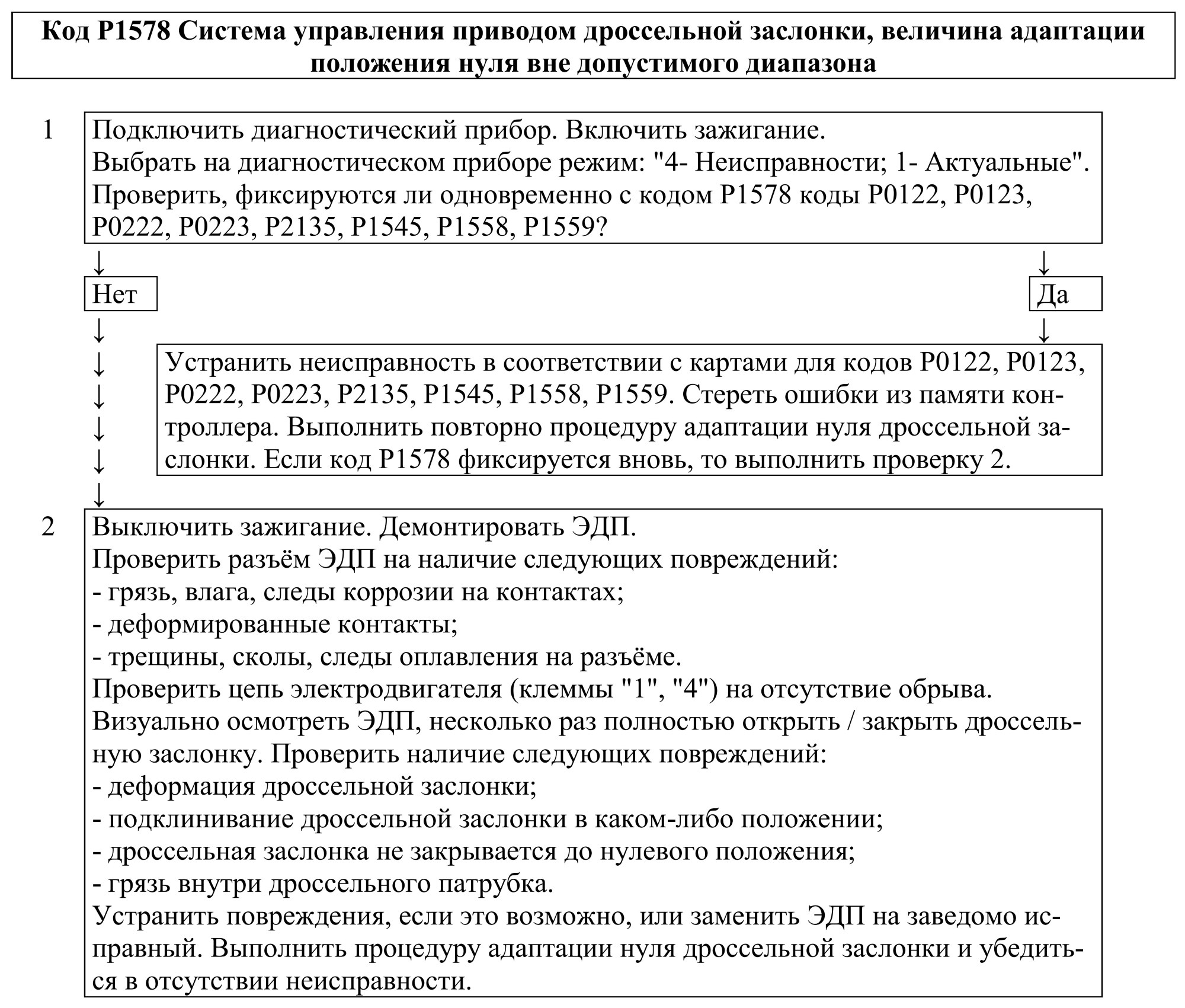

Описание проверок.

Последовательность соответствует цифрам на карте.

1. С помощью диагностического прибора проверяется наличие кодов Р0122, Р0123, Р0222, Р0223, Р2135, Р1545, Р1558, Р1559. Если коды присутствуют, то поиск неисправности необходимо начинать с этих кодов.

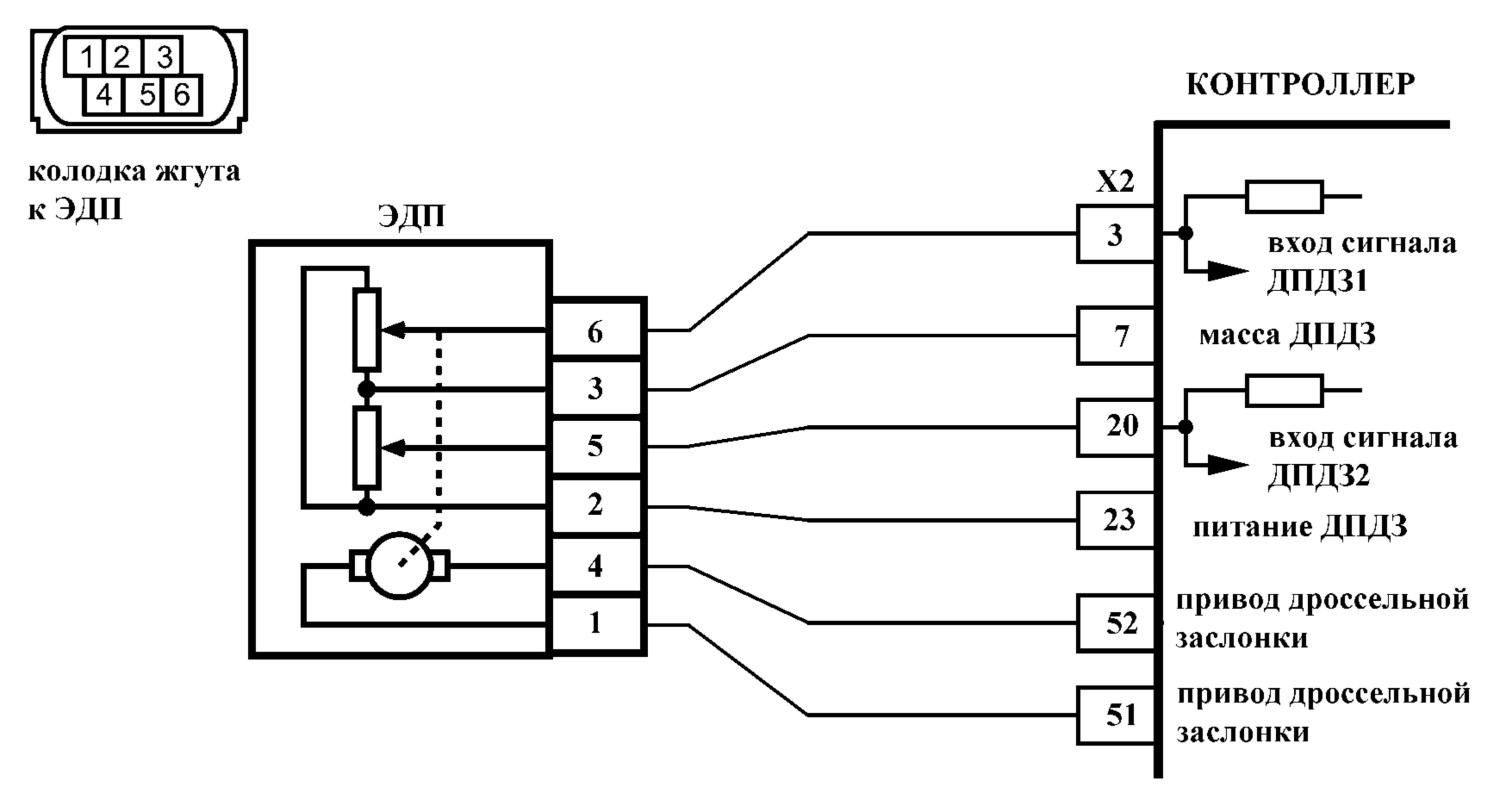

2. Выполняется проверка механических и электрических узлов дроссельного патрубка.

Диагностическая информация.

При обнаружении неисправности Р1578 система управления двигателем будет работать в штатном режиме, для расчета положения дроссельной заслонки будут использоваться значения, полученные в предыдущей процедуре адаптации.

Диагностический прибор в режиме “1 – Параметры; 1 – Общий просмотр” отображает процент открытия дроссельной заслонки WDKBA.

При включении зажигания контроллер проводит:

– тест возвратной пружины;

– проверку положения заслонки при обесточенном электроприводе;

– адаптацию нуля положения дроссельной заслонки;

– тест прямой пружины.

Если контроллер новый (адаптация проводится в первый раз), то все вышеописанные процедуры выполняются сразу после включения зажигания в течение 1,5 секунд.

Если контроллер был обучен ранее, то сразу после включения зажигания выполняется тест возвратной пружины. Остальные процедуры будут выполнены в течение следующих 30 секунд, если в это время не будет нарушено ни одно из условий:

– двигатель не прокручивается;

– автомобиль не движется;

– педаль акселератора не нажата;

– температура двигателя выше 5 °С и ниже 100 °С;

– температура окружающего воздуха выше 5 °С.

Если электропривод дроссельной заслонки обесточен, с помощью прямой и возвратной пружин дроссельная заслонка удерживается в положении Limp home (6-7%).
