P1545 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P1545. Привод дроссельной заслонки, положение заслонки вне допустимого диапазона.

Код Р1545 заносится, если:

– зажигание включено;

– реальное положение дроссельной заслонки отличается от заданного на величину порога в течение 0,5 с.

или

– значения ПИД-регулятора превышают пороговое значение в течение 5 с.

Сигнализатор неисправностей загорается через 5 c после возникновения кода неисправности.

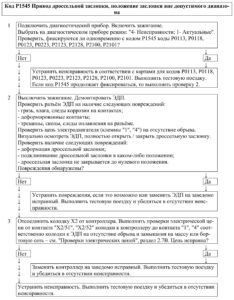

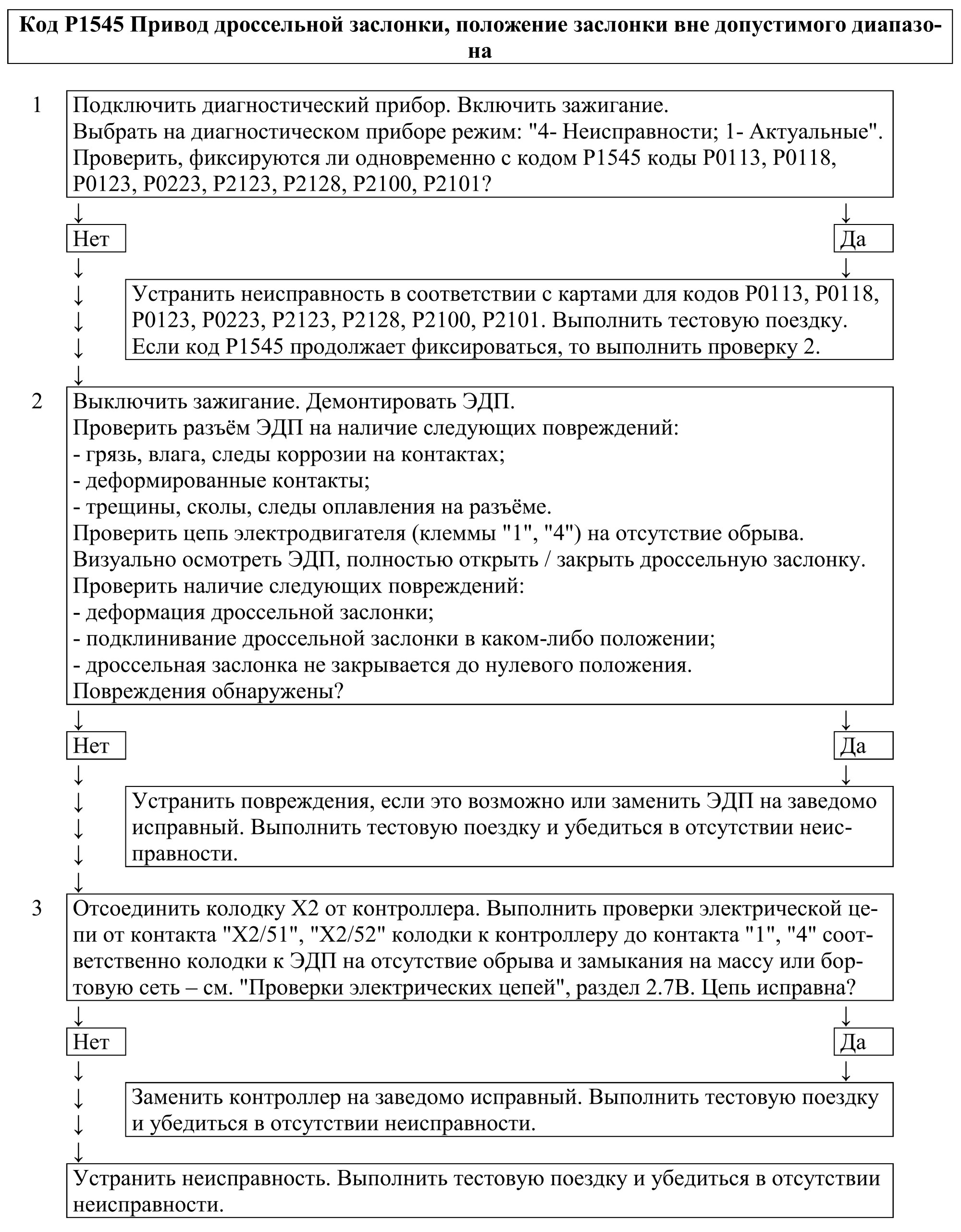

Описание проверок.

Последовательность соответствует цифрам на карте.

1. С помощью диагностического прибора проверяется, фиксируется ли одновременно с кодом Р1545 коды Р0113, Р0118, Р0123, Р0223, Р2123, Р2128, Р2100, Р2101. Если фиксируются, то поиск неисправности необходимо начинать с этих кодов.

2. Выполняется проверка механических и электрических узлов дроссельного патрубка.

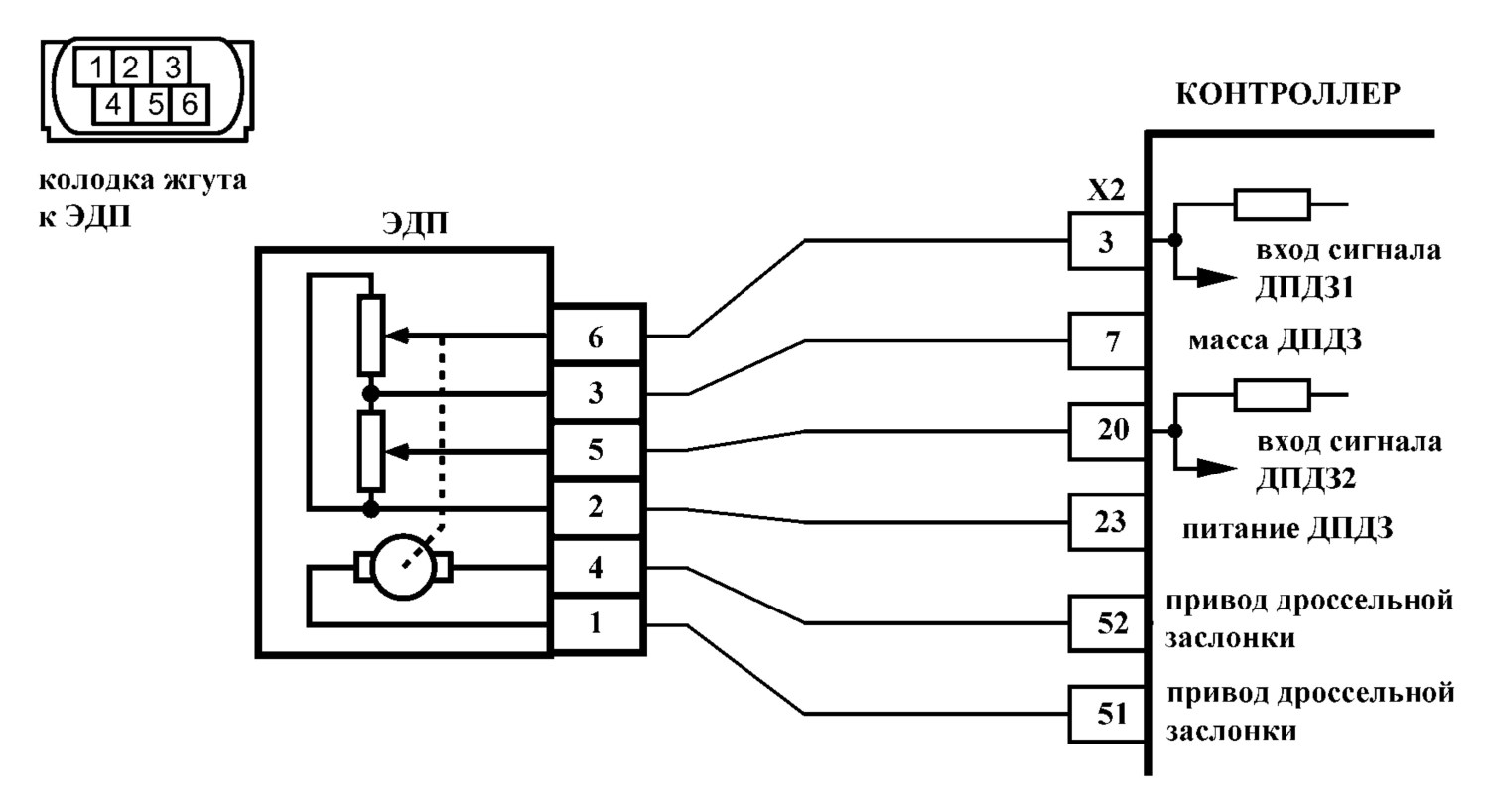

3. Выполняется проверка цепей управления электроприводом дроссельной заслонки.

Диагностическая информация.

При обнаружении неисправности Р1545 система управления двигателем будет работать в аварийном режиме до конца текущей поездки:

– обесточивание электропривода дроссельной заслонки и ограничение оборотов двигателя (до 3500 об/мин в зависимости от положения педали акселератора).

Диагностический прибор в режиме “1 – Параметры; 1 – Общий просмотр” отображает процент открытия дроссельной заслонки WDKBA.

В случае замены ЭДП или контроллера ЭСУД, или сброса контроллера с помощью диагностического прибора (режим “5 – Доп. испытания; 1 – Сброс ЭБУ с инициализацией”) необходимо выполнить процедуру адаптации нуля дроссельной заслонки.

Для этого на стоящем автомобиле необходимо включить зажигание, выждать 30 с, выключить зажигание, дождаться отключения главного реле.

Адаптация будет прервана, если:

– прокручивается двигатель;

– автомобиль движется;

– нажата педаль акселератора;

– температура двигателя ниже 5 °С или выше 100 °С;

– температура окружающего воздуха ниже 5 °С.

Если электропривод дроссельной заслонки обесточен, с помощью прямой и возвратной пружин дроссельная заслонка удерживается в положении Limp home (6-7%).
