P1558 – диагностическая карта кода неисправности ЭСУД ЕВРО-4 МЕ17.9.7 LADA PRIORA, LADA KALINA, LADA 4×4.

Перейти к списку диагностических карт кодов неисправностей:

Диагностические карты кодов неисправностей.

Код P1558. Привод дроссельной заслонки, возвратная пружина неисправна.

Код Р1558 заносится, если:

– зажигание включено;

– тест возвратной пружины выполнен с отрицательным результатом.

Сигнализатор неисправностей загорается через 5 c после возникновения кода неисправности.

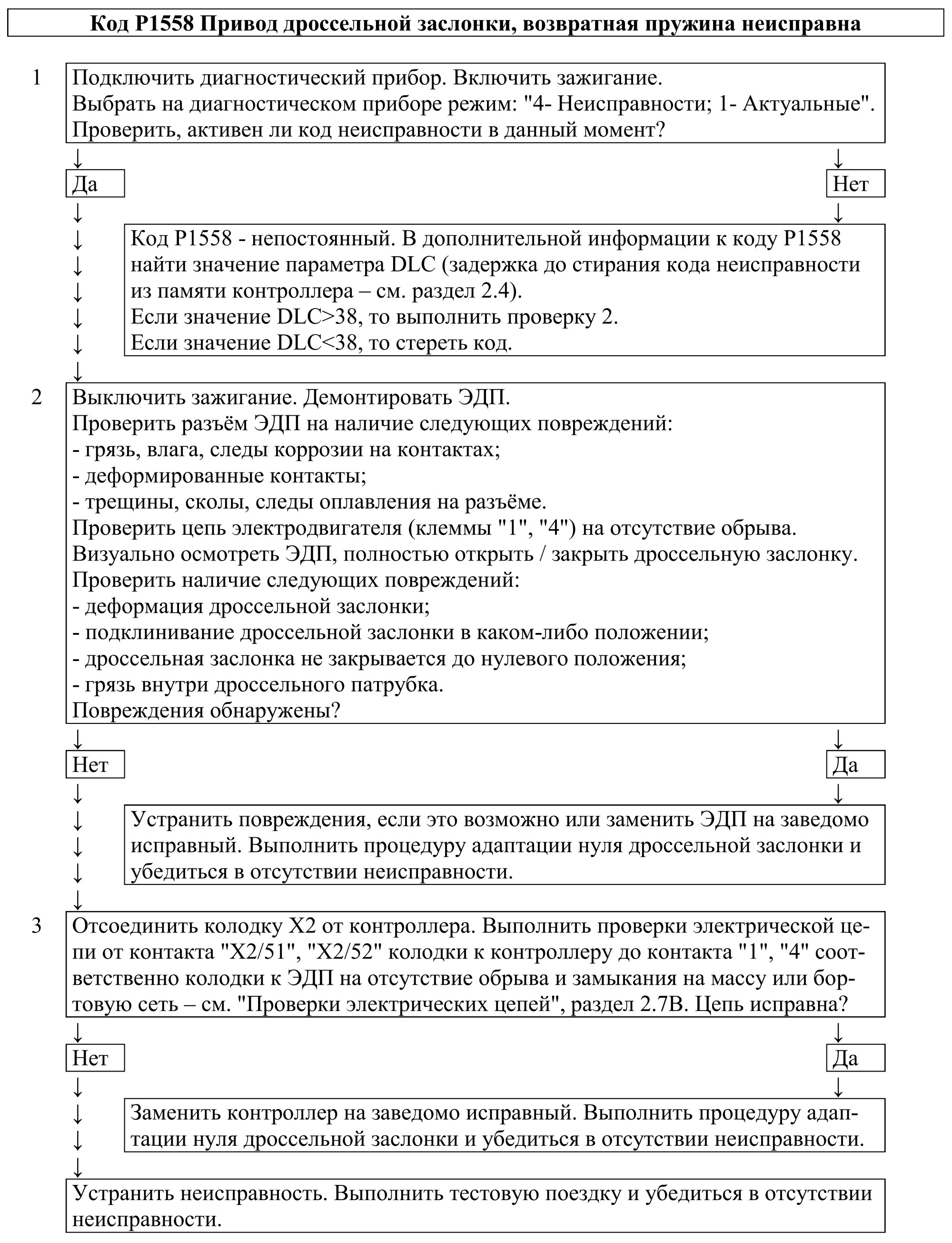

Описание проверок.

Последовательность соответствует цифрам на карте.

1. С помощью диагностического прибора проверяется, активен ли код Р1558 в момент диагностики.

2. Выполняется проверка механических и электрических узлов дроссельного патрубка.

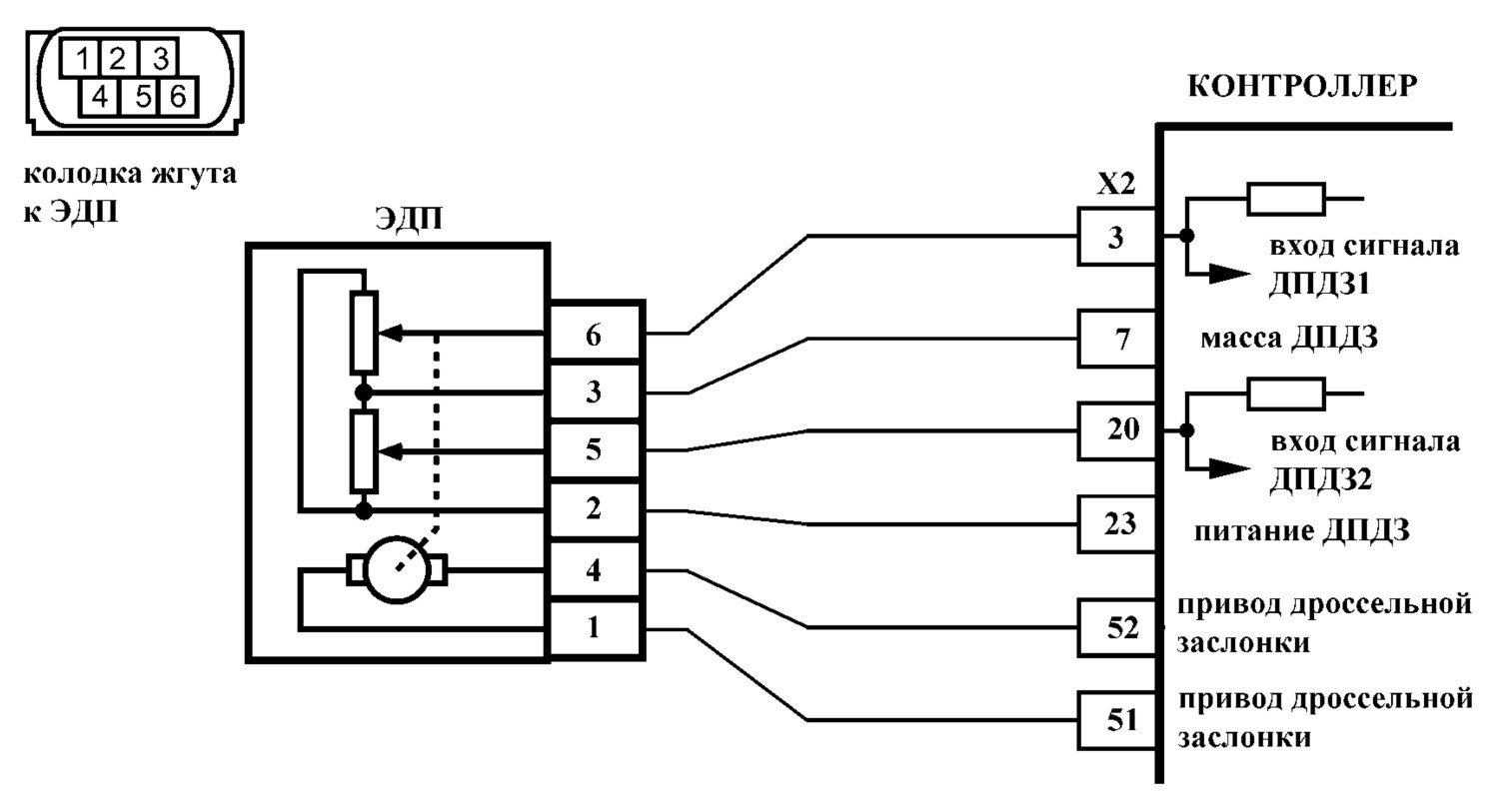

3. Выполняется проверка цепей управления электроприводом дроссельной заслонки.

Диагностическая информация.

При обнаружении неисправности Р1558 система управления двигателем будет работать в аварийном режиме до конца текущей поездки:

– электропривод дроссельной заслонки не обесточен, но дроссельная заслонка постоянно находится в положении Limp home (6-7%);

– ограничение оборотов двигателя (до 3500 об/мин в зависимости от положения педали акселератора).

Диагностический прибор в режиме “1 – Параметры; 1 – Общий просмотр” отображает процент открытия дроссельной заслонки WDKBA.

При включении зажигания контроллер проводит:

– тест возвратной пружины;

– проверку положения заслонки при обесточенном электроприводе;

– адаптацию нуля положения дроссельной заслонки;

– тест прямой пружины.

Во время теста возвратной пружины дроссельная заслонка открывается на заданную величину, после чего электропривод обесточивается. Контроллер фиксирует время возвращения дроссельной заслонки в положение Limp home. Если время превышает пороговое значение, тест считается завершенным с отрицательным результатом.
